BELLE Minipave - Tsemendisegisti Lescha - Tasuta kasutusjuhend

Toote tüüp	Sillutise lõhkuja (paving splitter)
Mark	Lescha (Belle Group)
Mudel	BELLE Minipave
Mõõtmed (P x L x K)	140 x 659 x 244 mm
Kaal	18 kg
Maksimaalne lõikepikkus	250 mm
Maksimaalne sillutise paksus	47 mm
Minimaalne sillutise paksus	8 mm
Lõikejõud	3200 kg / 31,4 kN
Toide	Käsitsi (horisontaalse juhtimiskangiga)
Peamised funktsioonid	Sillutise lõikamine, terade vahelise ruumi reguleerimine
Hooldus ja puhastus	Poltide, mutrite, kleebiste ja käepideme igapäevane kontroll; kulunud osade vahetus
Ohutus	Kandke kaitseprille; ärge kasutage alkoholi/narkootikumide mõju all; ärge jätke masinat järelevalveta, käepide üles tõstetud
Varuosad ja parandatavus	Kasutage ainult Belle Groupi originaalosi; remont volitatud personali poolt
Garantii	12 kuud disaini, materjali ja tootmisdefektide vastu
Üldteave	Vastab EL direktiivile 2006/42/EÜ; vastavusdeklaratsioon on lisatud

Korduma kippuvad küsimused - BELLE Minipave Lescha

Mis on BELLE Minipave lõikejõud?

Lõikejõud on 3200 kg ehk 31,4 kN.

Kuidas reguleerida terade vahelist ruumi?

Asetage materjal nugade vahele, seejärel reguleerige ruumi horisontaalse juhtkangiga, kuni ülemine nuga puudutab materjali vaevu.

Milliseid kaitsevahendeid peaksin kandma?

Kasutamisel on kohustuslik kanda kaitseprille.

Millised on masina mõõtmed?

Laius 659 mm, pikkus 140 mm, kõrgus 244 mm.

Mis on BELLE Minipave kaal?

Kaal on 18 kg.

Millised on sobivad sillutise paksused?

Minimaalne paksus on 8 mm ja maksimaalne 47 mm.

Kuidas masinat hooldada?

Enne iga kasutamist kontrollige polte/mutreid, kleebiseid ja käepidet. Vahetage kõik kahjustatud osad. Järgige juhendi juhiseid.

Kui pikk on garantii?

Garantii on üks aasta (12 kuud) alates ostukuupäevast algsele ostjale.

Kas ma võin kasutada mitteoriginaalvaruosi?

Ei, kasutage ohutuse ja nõuetekohase toimimise tagamiseks ainult Belle Groupi originaalosi.

Kust leian vastavusdeklaratsiooni?

Vastavusdeklaratsioon on lisatud kasutusjuhendisse, allkirjastatud Belle Group Sheen UK tegevdirektori poolt.

KASUTUSJUHEND BELLE Minipave Lescha

Meie, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, kinnitan, et kui kirjeldatud toote jooksul käesoleva sertifikaadi on ostetud lubatud Belle nimel vahendaja jooksul EMÜ, see vastab järgmistele EMÜ direktiividele: 2006/42/CE (käesolev direktiiv asendab direktiivi 98/37/EÜ), BS EN ISO 12100-1:2003 Masinate ohutus ning sellega seotud ühtlustatud standarditele, kui see on kohaldatav.

Koht deklaratsiooni - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Vietas deklarāciju - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Vieta deklaracijos - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Deklaratsiooni kuupäev - 2000....

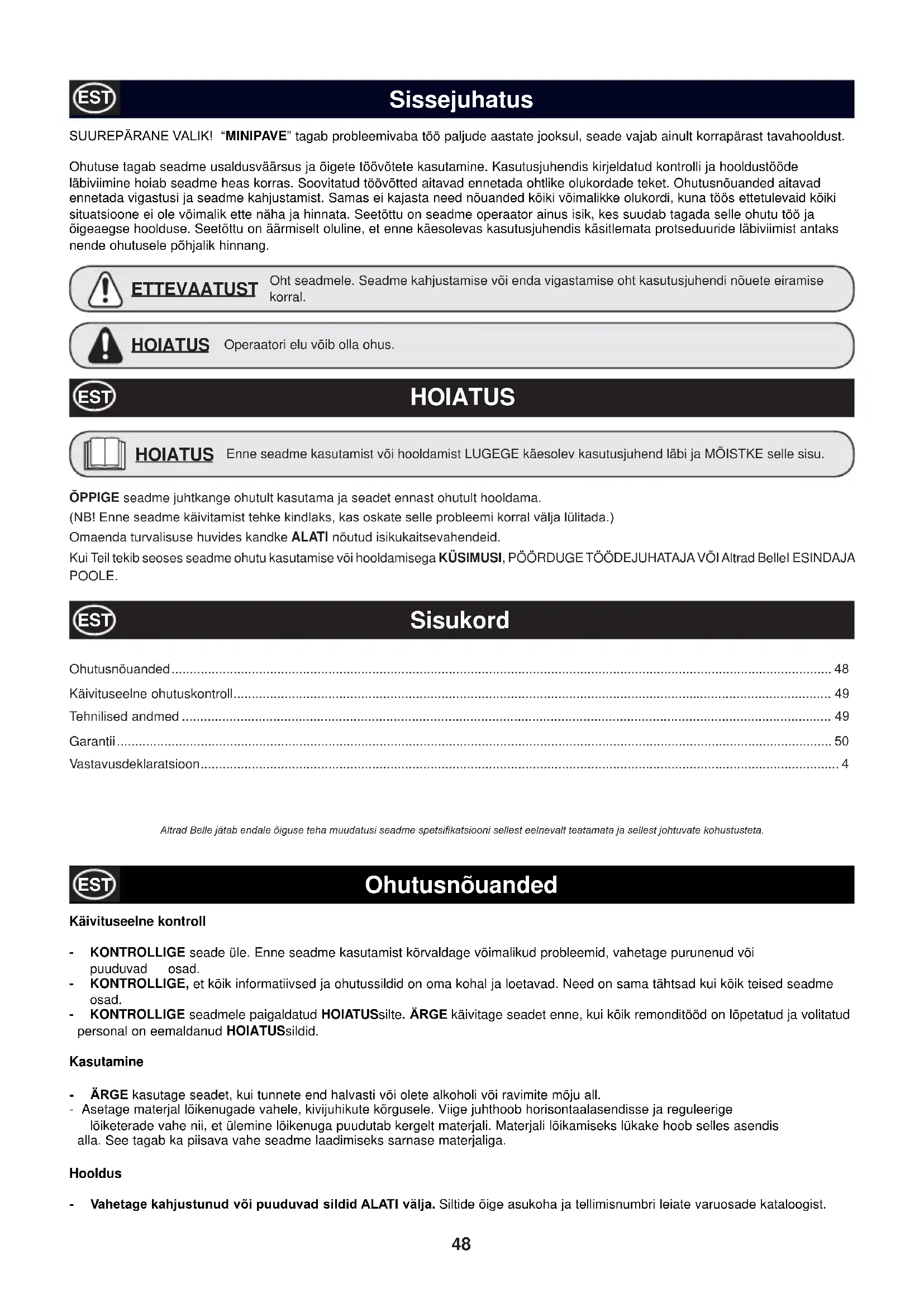

SUUREPÄRANE VALIK! "MINIPAVE" tagab probleemivaba töö paljude aastate jooksul, seade vajab ainult korrapärast tavahooldust.

Ohutuse tagab seadme usaldusväärsus ja õigete töövõtete kasutamine. Kasutusjuhendis kirjeldatud kontrolli ja hooldustööde läbiviimine hoiab seadme heas korras. Soovitatud töövõtted aitavad ennetada ohtlike olukordade teket. Ohutusnõuanded aitavad ennetada vigastusi ja seadme kahjustamist. Samas ei kajasta need nõuanded kõiki võimalikke olukordi, kuna töös ettetulevaid kõiki situatsioone ei ole võimalik ette näha ja hinnata. Seetõttu on seadme operaator ainus isik, kes suudab tagada selle ohutu töö ja õigeaegse hoolduse. Seetõttu on äärmiselt oluline, et enne käesolevas kasutusjuhendis käsitlemata protseduuride läbiviimist antaks nende ohutusele põhjalik hinnang.

ETTEVAATUST

Oht seadmele. Seadme kahjustamise või enda vigastamise oht kasutusjuhendi nõuete eiramise korral.

HOIATUS

Operaatori elu võib olla ohus.

EST

HOIATUS

HOIATUS

Enne seadme kasutamist või hooldamist LUGEGE käesolev kasutusjuhend läbi ja MÕISTKE selle sisu.

ÕPPIGE seadme juhtkange ohutult kasutama ja seadet ennast ohutult hooldama.

(NB! Enne seadme käivitamist tehke kindlaks, kas oskate selle probleemi korral välja lülitada.)

Omaenda turvalisuse huvides kandke ALATI nõutud isikukaitsevahendeid.

Kui Teil tekib seoses seadme ohutu kasutamise või hooldamisega KÜSIMUSI, PÖÖRDUGE TÖÖDEJUHATAJA VÖI Altrad Bellel ESINDAJA POOLE.

EST

Sisukord

Ohutusnōuanded....48

Käivituseelne ohutuskontroll....49

Tehnilised andmed 49

Garantii 50

Vastavusdeklaratsioon....4

Altrad Belle jätab endale öiguse teha muudatusi seadme spetsifikatsiooni sellest eelnevalt teatamata ja sellest johtuvate kohustusteta.

EST

Ohutusnõuanded

Käivituseelne kontroll

• KONTROLLIGE seade üle. Enne seadme kasutamist kõrvaldage võimalikud probleemid, vahetage purunenud või puuduvad osad.
• KONTROLLIGE, et köik informatiivsed ja ohutussildid on oma kohal ja loetavad. Need on sama tähtsad kui köik teised seadme osad.
• KONTROLLIGE seadmele paigaldatud HOIATUSsilte. ÄRGE käivitage seadet enne, kui köik remonditööd on löpetatud ja volitatud personal on eemaldanud HOIATUSsildid.

Kasutamine

• ÄRGE kasutage seadet, kui tunnete end halvasti või olete alkoholi või ravimite mõju all.
• Asetage materjal lõikenugade vahele, kivijuhikute kõrgusele. Viige juhthoob horisontaalasendisse ja reguleerige lõiketerade vahe nii, et ülemine lõikenuga puudutab kergelt materjali. Materjali lõikamiseks lükake hoob selles asendis alla. See tagab ka piisava vahe seadme laadimiseks sarnase materjaliga.

Hooldus

- Vahetage kahjustunud või puuduvad sildid ALATI välja. Siltide õige asukoha ja tellimisnumbri leiate varuosade kataloogist.

Käivituseelne ohutuskontroll

Seadme probleemivaba talitluse tagamiseks viige iga päev enne seadme kasutamist läbi igapäevane 10 minutiline korraline hooldus ja kontrollige järgmist:

ETTEVAATUST

Valed hooldusvõtted võivad põhjustada ohtu. Lugege OHUTUSNõUANNETE JA JUHISTE osa enne hooldus- või remonditõöde tegemist hoolikalt läbi.

1. Kasutage seadet, mille lõikenoad on heas korras.
2. Kontrollige, et seadme köik poldid ja mutrid on korralikult kinni keeratud, ükski osa ei ole rikutud ega puudu. Vastasel korral parandage osad vöi vahetage välja.
3. Kontrollige, et käepide on pärast lõikamist ja enne uue materjali sisselaadimist täiesti üles lükatud.
4. Kandke kaitseprille.
5. Lahkudes ärge jätke käepidet ülestöstetud asendisse - laske käepide alla või lukustage.
6. Jälgige tööalal viibivaid inimesi ja takistusi.

Kasutage ALATI Altrad Belle'i originaalvaruosi.

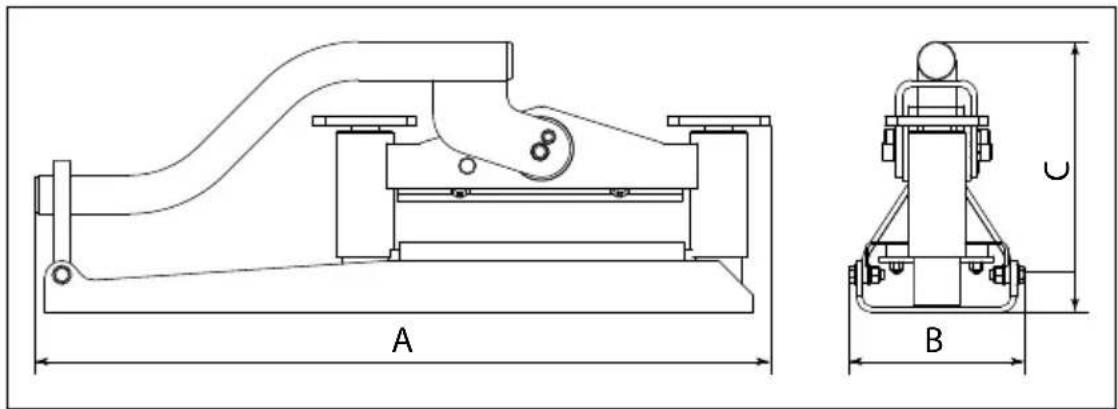

Tehnilised Andmed

EST

A B C

Mudel Minipave
A - Pikkus (mm)	6
B - Laius (mm) 140
C - Kõrgus (mm) 244
Maksimaalne lõikepikkus (mm)	2
Ploki maksimaalne paksus (mm)	8
Ploki minimaalne paksus (mm)	47
Kaal (Kg) 18
Lõikejõud (Kg / kN) 3200 / 31.4

Altrad Bellei uue Promixi betoonisegisti esmaostja jaoks kehtib alates ostukuupäevast üheaastane (12-kuune) garantii. Altrad Bellei garantii kehtib konstruktsiooni-, materjali- ja koostamisvigade korral.

Altrad Bellei garantii ei kehti alljärgnevatel juhtudel.

1. Kahjustused, mille on põhjustanud seadme valekasutus, mittesihipärane kasutamine või mahakukkumine, samuti sarnased kahjustused, kui need tulenesid või tekkisid kasutusjuhendi juhiste eiramisest seadme kokkupanemisel, kasutamisel või hooldamisel.
2. Muudatused, täiendused või remont, mida ei ole teinud Altrad Bellei esindaja ega volitatud müügiesindaja.
3. Kulud, mis on seotud garantii alla kuuluvate seadmete transportimise või saatmisega Altrad Bellei või volitatud müügiesindaja territooriumile või territooriumilt, et seadet remontida või hinnata.
4. Osade normaalsest kulumisest ja purunemisest tulenevad taastamis-, remondi- või vahetustöödega seotud materjalid ja/või töökulud.

Altrad Belle ja/või volitatud müügiesindajad, direktorid, töötajad ega kindlustajad ei vastuta tagajärgede ega muude kahjude, kahjustuste ega kulutuste eest, mis tulenevad või on põhjustatud seadme kasutamise võimatusest.

Garantiinõuded

Kõik garantiinõuded tuleb kõigepealt saata Altrad Bellei esindusse telefoni, faksi, e-posti või kirja teel.

Garantiinõuded:

Tel: [phone]

Faks: [phone]

Rohelisema ja keskkonnasõbralikuma ALTRAD Belle nimel oleme nüüd juurutanud veebipõhise garantii registreerimise. Registreerimislehe leiate meie veebisaidilt aadressil

http://www.bellegroup.com/index.php?p=warranty_registration

Teise võimalusena võite registreerimislehele pääsemiseks skaneerida oma nutitelefoniga juuresoleva ruutkoodi (QR-koodi).
