BELLE Minipave - Betoniera Lescha - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Spaccapietre (paving splitter)
Marca	Lescha (Belle Group)
Modello	BELLE Minipave
Dimensioni (L x P x A)	140 x 659 x 244 mm
Peso	18 kg
Lunghezza di taglio massima	250 mm
Spessore massimo del pavé	47 mm
Spessore minimo del pavé	8 mm
Forza di taglio	3200 kg / 31,4 kN
Alimentazione	Manuale (leva a comando orizzontale)
Funzioni principali	Taglio di pavé, regolazione dello spazio tra le lame
Manutenzione e pulizia	Controllo quotidiano di bulloni, dadi, adesivi e maniglia; sostituzione delle parti usurate
Sicurezza	Indossare occhiali di protezione; non utilizzare sotto l'influenza di alcol/droghe; non lasciare la macchina incustodita con la maniglia alzata
Ricambi e riparabilità	Utilizzare esclusivamente ricambi originali Belle Group; riparazioni da personale autorizzato
Garanzia	12 mesi contro difetti di progettazione, materiali e fabbricazione
Informazioni generali	Conforme alle direttive CE 2006/42/CE; dichiarazione di conformità inclusa

Domande frequenti - BELLE Minipave Lescha

Qual è la forza di taglio della BELLE Minipave?

La forza di taglio è di 3200 kg ovvero 31,4 kN.

Come regolare lo spazio tra le lame?

Posizionare il materiale tra i coltelli, quindi regolare lo spazio con la leva di comando orizzontale finché il coltello superiore tocca appena il materiale.

Quali dispositivi di protezione devo indossare?

È obbligatorio indossare occhiali di protezione durante l'uso.

Quali sono le dimensioni della macchina?

Larghezza 659 mm, lunghezza 140 mm, altezza 244 mm.

Qual è il peso della BELLE Minipave?

Il peso è di 18 kg.

Quali spessori di pavé sono compatibili?

Lo spessore minimo è di 8 mm e il massimo di 47 mm.

Come effettuare la manutenzione della macchina?

Prima di ogni utilizzo, controllare bulloni/dadi, adesivi e maniglia. Sostituire eventuali parti danneggiate. Seguire le istruzioni del manuale.

Qual è la durata della garanzia?

La garanzia è di un anno (12 mesi) dalla data di acquisto per l'acquirente originale.

Posso utilizzare ricambi non originali?

No, utilizzare solo ricambi originali Belle Group per garantire sicurezza e corretto funzionamento.

Dove trovare la dichiarazione di conformità?

La dichiarazione di conformità è inclusa nel manuale, firmata dal Direttore Generale di Belle Group Sheen UK.

MANUALE UTENTE BELLE Minipave Lescha

Il Gruppo Belle Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, certifica che, se il prodotto descritto nel presente certificato viene acquistato da un rivenditore autorizzato Belle gruppo all'interno della CEE, è conforme alle seguenti direttive CEE: 2006/42/CE (presente direttiva sostituisce la direttiva 98/37/CE), BS EN ISO 12100-1:2003 Sicurezza del macchinario e le relative norme armonizzate, se del caso.

Amministratore Delegato – Per conto di BELLE GROUP (SHEEN) UK.

V.D. – På vägnar av BELLE GROUP (SHEEN) UK.

Managing Director - På vegne av SOCIETE BELLE GROUP (SHEEN) UK.

Luogo de dichiarazione - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Data de dichiarazione - 2000....

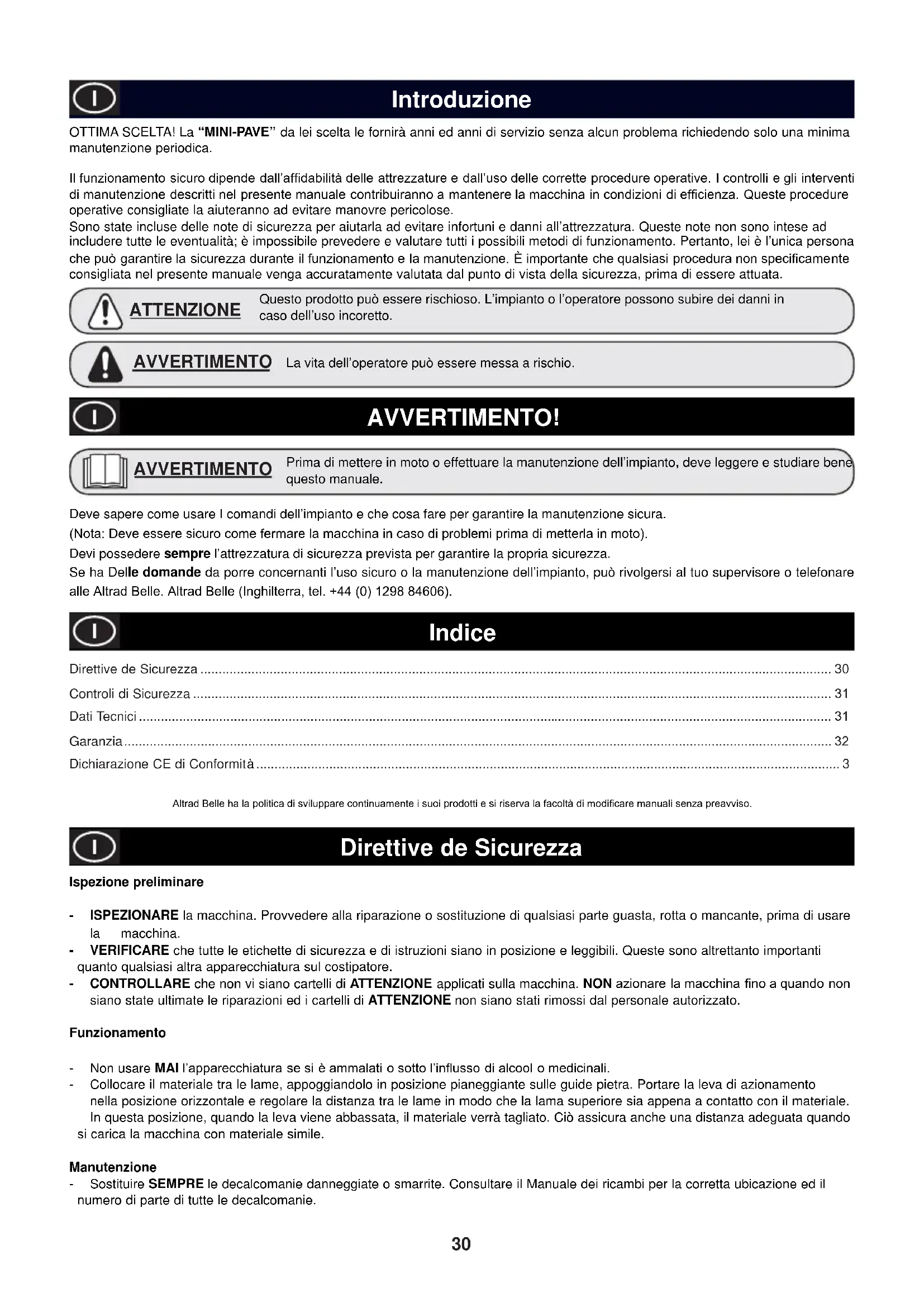

OTTIMA SCELTA! La “MINI-PAVE” da lei scelta le fornirà anni ed anni di servizio senza alcun problema richiedendo solo una minima manutenzione periodica.

Il funzionamento sicuro dipende dall'affidabilità delle attrezzature e dall'uso delle corrette procedure operative. I controlli e gli interventi di manutenzione descritti nel presente manuale contribuiranno a mantenere la macchina in condizioni di efficienza. Queste procedure operative consigliate la aiuteranno ad evitare manovre pericolose.

Sono state incluse delle note di sicurezza per aiutarla ad evitare infortuni e danni all'attrezzatura. Queste note non sono intese ad includere tutte le eventualità; è impossibile prevedere e valutare tutti i possibili metodi di funzionamento. Pertanto, lei è l'unica persona che può garantire la sicurezza durante il funzionamento e la manutenzione. È importante che qualsiasi procedura non specificamente consigliata nel presente manuale venga accuratamente valutata dal punto di vista della sicurezza, prima di essere attuata.

ATTENZIONE

Questo prodotto può essere rischioso. L'impianto o l'operatore possono subire dei danni in caso dell'uso incoretto.

AVVERTIMENTO

La vita dell'operatore può essere messa a rischio.

I

AVVERTIMENTO!

AVVERTIMENTO

Prima di mettere in moto o effettuare la manutenzione dell'impianto, deve leggere e studiare bene questo manuale.

Deve sapere come usare I comandi dell'impianto e che cosa fare per garantire la manutenzione sicura.

(Nota: Deve essere sicuro come fermare la macchina in caso di problemi prima di metterla in moto).

Devi possedere sempre l'attrezzatura di sicurezza prevista per garantire la propria sicurezza.

Se ha Delle domande da porre concernanti l'uso sicuro o la manutenzione dell'impianto, può rivolgersi al tuo supervisore o telefonare alle Altrad Belle. Altrad Belle (Inghilterra, tel. [phone]).

I

Indice

Direttive de Sicurezza....30

Controli di Sicurezza 31

Dati Tecnici 31

Garanzia....32

Dichiarazione CE di Conformità....3

Altrad Belle ha la politica di sviluppare continuamente i suoi prodotti e si riserva la facoltà di modificare manuali senza preavviso.

I

Direttive de Sicurezza

Ispezione preliminare

• ISPEZIONARE la macchina. Provvedere alla riparazione o sostituzione di qualsiasi parte guasta, rotta o mancante, prima di usare la macchina.
• VERIFICARE che tutte le etichette di sicurezza e di istruzioni siano in posizione e leggibili. Queste sono altrettanto importanti quanto qualsiasi altra apparecchiatura sul costipatore.
• CONTROLLARE che non vi siano cartelli di ATTENZIONE applicati sulla macchina. NON azionare la macchina fino a quando non siano state ultimate le riparazioni ed i cartelli di ATTENZIONE non siano stati rimossi dal personale autorizzato.

Funzionamento

• Non usare MAI l'apparecchiatura se si è ammalati o sotto l'influsso di alcool o medicinali.
• Collocare il materiale tra le lame, appoggiandolo in posizione pianeggiante sulle guide pietra. Portare la leva di azionamento nella posizione orizzontale e regolare la distanza tra le lame in modo che la lama superiore sia appena a contatto con il materiale. In questa posizione, quando la leva viene abbassata, il materiale verrà tagliato. Ciò assicura anche una distanza adeguata quando si carica la macchina con materiale simile.

Manutenzione

- Sostituire SEMPRE le decalcomanie danneggiate o smarrite. Consultare il Manuale dei ricambi per la corretta ubicazione ed il numero di parte di tutte le decalcomanie.

Ogni giorno, prima di iniziare il lavoro, oltre alla manutenzione giornaliera ordinaria di 10 minuti, controllare quanto segue per assicurare un funzionamento senza problemi.

ATTENZIONE

Una manutenzione erronea può essere pericolosa. Leggere e comprendere le DIRETTIVE e le PRECAUZIONI DI SICUREZZA prima di eseguire qualsiasi operazione di manutenzione, servizio o riparazione.

1. Azionare la macchina solo con lame in buone condizioni.
2. Ispezionare l'intera macchina per controllare che non vi siano bulloni/dadi allentati, parti danneggiate o mancanti ed effettuare le riparazioni o sostituzioni eventualmente necessarie.
3. Assicurarsi che la maniglia sia in posizione completamente sollevata dopo aver eseguito il taglio e prima di caricare il blocco successivo.
4. Bisogna indossare occhiali protettivi.
5. Non lasciare mai la macchina con la maniglia sollevata - lasciarla nella posizione abbassata o bloccata.
6. Fare attenzione alle persone ed agli ostacoli presenti nell'area di lavoro.

Usare SEMPRE ricambi originali forniti dal Gruppo Belle

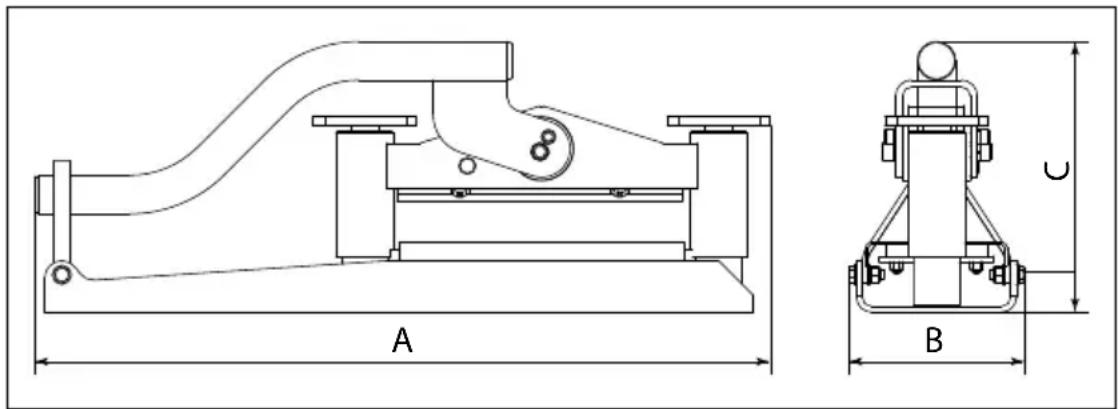

Dati Tecnici

I

A B C

Modello Minipave
A - Lunghezza (mm)	6
B - Larghezza (mm) 140
C - Altezza (mm) 244
Lunghezza di taglio massima (mm) 250
Altezza di taglio massima (mm)	8
Altezza di taglio minimo (mm)	47
Peso (Kg) 18
Forza di taglio (Kg / kN) 3200 / 31.4

Promix Altrad Belle ha la garanzia di un anno (12 mesi) dalla data dell'acquisto. La garanzia Altrad Belle copre tutti i difetti dei materiali impiegati o difetti di concezione o di produzione.

Sono esclusi dell'ambito di applicazione della garanzia :

1. Danni causati dall'uso abusivo, cattivo, una caduta o altri danni simili causati dalla negligenza delle istruzioni concernanti montaggio, uso, manutenzione effettuati dall'utente.
2. Danni dovuti a modifiche, installazioni supplementari o riparazioni effettuate dalle persone terze non autorizzate da Altrad Belle o suoi agenti delegati.
3. Costi del trasporto o di spedizione per restituire l'impianto a Altrad Belle o suoi agenti delegati o spedirlo per farlo riparare o valutare dopo rivendicazione di garanzia.
4. Costi di materiali e/o di manodopera sostenute per sostituire, riparare o rinnovare le parti a causa di uso raggionevole.

La ALTRAD Belle e/o i loro agenti riconosciuti, direttori, impiegati od assicuratori non saranno responsabili di danni indiretti o di altra natura, perdite o spese connesse a, od a causa di, o per l'inabilità di usare la macchina per un qualsiasi scopo.

Richieste di risarcimento in garanzia

Tutte le richieste di risarcimento in garanzia devono essere comunicate direttamente al ALTRAD Belle, per telefono, fax, email o per iscritto.

Tel: [phone],

Fax: [phone],

Per le richieste di risarcimento in garanzia:

Registrazione della garanzia:

ALTRAD Belle si impegna per un maggior rispetto e tutela delle risorse ambientali, e per questo abbiamo introdotto la registrazione della garanzia online. Per accedere alla pagina di registrazione del nostro sito, si prega di utilizzare il seguente indirizzo:-

http://www.bellegroup.com/index.php?p=warranty_registration

In alternativa, scansionate il codice QR (Quick Response Code) utilizzando il vostro smartphone per accedere alla pagina di registrazione.

Bruk BARE originale reservedeler fra Altrad Belle.

Tekniske data

A B C
