Produkttyp	Pflasterspalter (paving splitter)
Marke	Lescha (Belle Group)
Modell	BELLE Minipave
Abmessungen (L x B x H)	140 x 659 x 244 mm
Gewicht	18 kg
Maximale Schnittlänge	250 mm
Maximale Pflasterdicke	47 mm
Minimale Pflasterdicke	8 mm
Schneidkraft	3200 kg / 31,4 kN
Betätigung	Manuell (horizontaler Hebel)
Hauptfunktionen	Pflasterschneiden, Einstellung des Abstands zwischen den Klingen
Wartung und Reinigung	Tägliche Überprüfung der Bolzen, Muttern, Aufkleber und des Griffs; Austausch verschlissener Teile
Sicherheit	Schutzbrille tragen; nicht unter Alkohol-/Drogeneinfluss verwenden; Maschine nicht unbeaufsichtigt mit angehobenem Griff lassen
Ersatzteile und Reparierbarkeit	Ausschließlich Originalteile von Belle Group verwenden; Reparaturen durch autorisiertes Personal
Garantie	12 Monate gegen Konstruktions-, Material- und Herstellungsfehler
Allgemeine Informationen	Konform mit EG-Richtlinie 2006/42/EG; Konformitätserklärung inbegriffen

Häufig gestellte Fragen - BELLE Minipave Lescha

Wie hoch ist die Schneidkraft der BELLE Minipave?

Die Schneidkraft beträgt 3200 kg bzw. 31,4 kN.

Wie stelle ich den Abstand zwischen den Klingen ein?

Legen Sie das Material zwischen die Messer, dann stellen Sie den Abstand mit dem horizontalen Hebel ein, bis das obere Messer das Material gerade berührt.

Welche Schutzausrüstung muss ich tragen?

Es ist zwingend erforderlich, bei der Verwendung eine Schutzbrille zu tragen.

Welche Abmessungen hat die Maschine?

Breite 659 mm, Länge 140 mm, Höhe 244 mm.

Wie schwer ist die BELLE Minipave?

Das Gewicht beträgt 18 kg.

Welche Pflasterdicken sind kompatibel?

Die Mindestdicke beträgt 8 mm und die Höchstdicke 47 mm.

Wie wird die Maschine gewartet?

Überprüfen Sie vor jedem Gebrauch die Bolzen/Muttern, Aufkleber und den Griff. Ersetzen Sie beschädigte Teile. Befolgen Sie die Anweisungen im Handbuch.

Wie lange beträgt die Garantie?

Die Garantie beträgt ein Jahr (12 Monate) ab Kaufdatum für den Erstkäufer.

Kann ich nicht originale Ersatzteile verwenden?

Nein, verwenden Sie ausschließlich Originalteile von Belle Group, um Sicherheit und ordnungsgemäßen Betrieb zu gewährleisten.

Wo finde ich die Konformitätserklärung?

Die Konformitätserklärung ist in der Anleitung enthalten, unterzeichnet vom Geschäftsführer der Belle Group Sheen UK.

BEDIENUNGSANLEITUNG BELLE Minipave Lescha

Wir, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, bestätige hiermit, dass, wenn das Produkt innerhalb dieser Bescheinigung ist von einem gekauft zugelassen Belle Group-Händler innerhalb der EWG, so entspricht sie den folgenden EG-Richtlinien: 2006/42/CE (Diese Richtlinie ersetzt die Richtlinie 98/37/EG), BS EN ISO 12100-1:2003 Sicherheit von Maschinen und der damit verbundenen harmonisierten Normen, sofern zutreffend.

Generaldirektor – Im auftrag von BELLE GROUP (SHEEN) UK.

Erklärungsort - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Erklärungsdatum - 2000......

Technische gegevens....22

Garantie....23

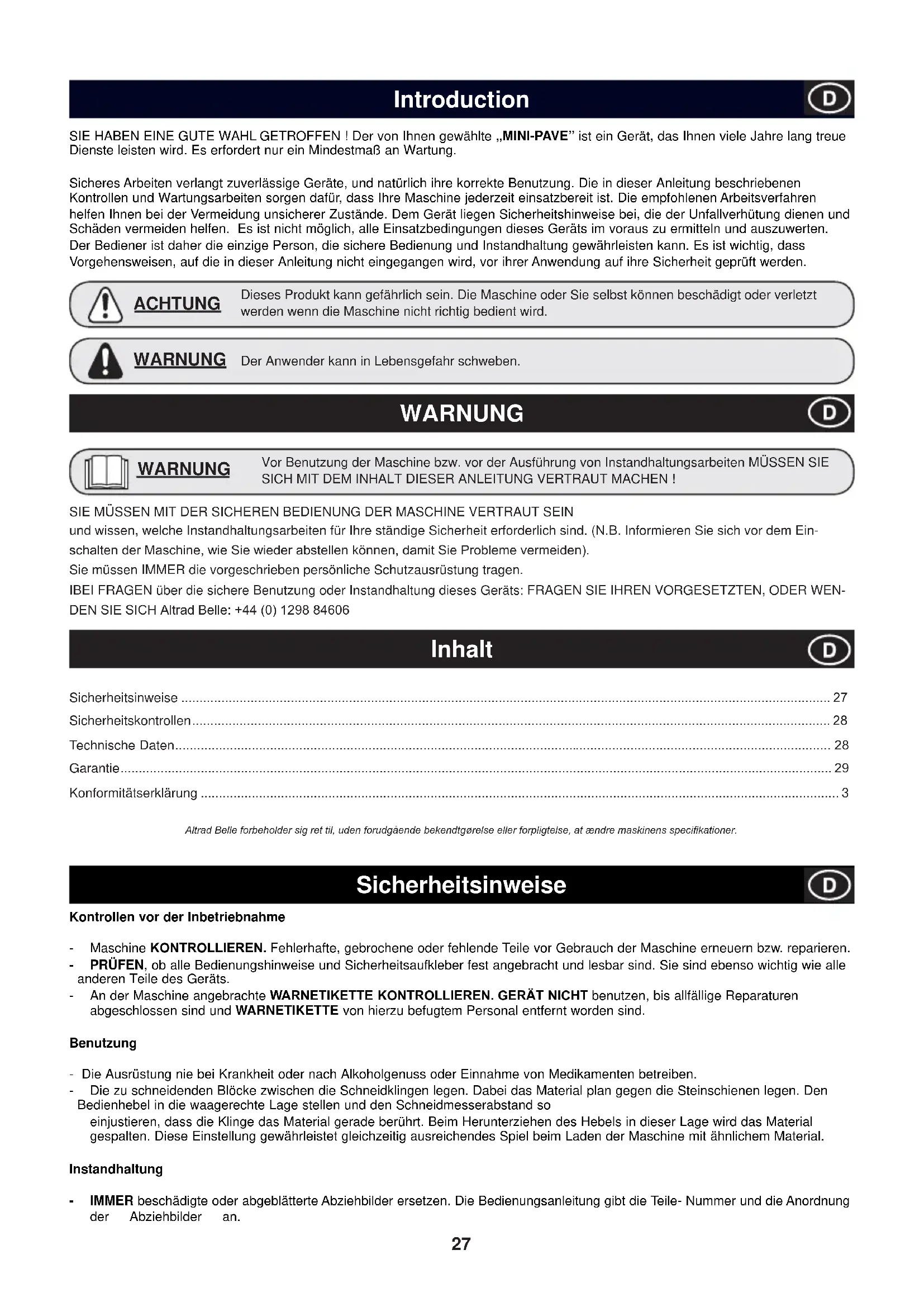

SIE HABEN EINE GUTE WAHL GETROFFEN ! Der von Ihnen gewählte „MINI-PAVE“ ist ein Gerät, das Ihnen viele Jahre lang treue Dienste leisten wird. Es erfordert nur ein Mindestmaß an Wartung.

Sicheres Arbeiten verlangt zuverlässige Geräte, und natürlich ihre korrekte Benutzung. Die in dieser Anleitung beschriebenen Kontrollen und Wartungsarbeiten sorgen dafür, dass Ihre Maschine jederzeit einsatzbereit ist. Die empfohlenen Arbeitsverfahren helfen Ihnen bei der Vermeidung unsicherer Zustände. Dem Gerät liegen Sicherheitshinweise bei, die der Unfallverhütung dienen und Schäden vermeiden helfen. Es ist nicht möglich, alle Einsatzbedingungen dieses Geräts im voraus zu ermitteln und auszuwerten. Der Bediener ist daher die einzige Person, die sichere Bedienung und Instandhaltung gewährleisten kann. Es ist wichtig, dass Vorgehensweisen, auf die in dieser Anleitung nicht eingegangen wird, vor ihrer Anwendung auf ihre Sicherheit geprüft werden.

ACHTUNG

Dieses Produkt kann gefährlich sein. Die Maschine oder Sie selbst können beschädigt oder verletzt werden wenn die Maschine nicht richtig bedient wird.

WARNUNG

Der Anwender kann in Lebensgefahr schweben.

WARNUNG

WARNUNG

Vor Benutzung der Maschine bzw. vor der Ausführung von Instandhaltungsarbeiten MÜSSEN SIE SICH MIT DEM INHALT DIESER ANLEITUNG VERTRAUT MACHEN!

SIE MÜSSEN MIT DER SICHEREN BEDIENUNG DER MASCHINE VERTRAUT SEIN

und wissen, welche Instandhaltungsarbeiten für Ihre ständige Sicherheit erforderlich sind. (N.B. Informieren Sie sich vor dem Einschalten der Maschine, wie Sie wieder abstellen können, damit Sie Probleme vermeiden).

Sie müssen IMMER die vorgeschrieben persönliche Schutzausrüstung tragen.

IBEI FRAGEN über die sichere Benutzung oder Instandhaltung dieses Geräts: FRAGEN SIE IHREN VORGESETZTEN, ODER WEN-DEN SIE SICH Altrad Belle: [phone]

Inhalt

Sicherheitsinweise 27

Sicherheitskontrollen....28

Technische Daten....28

Garantie 29

Konformitätserklärung 3

Kontrollen vor der Inbetriebnahme

• Maschine KONTROLLIEREN. Fehlerhafte, gebrochene oder fehlende Teile vor Gebrauch der Maschine erneuern bzw. reparieren.
• PRÜFEN, ob alle Bedienungshinweise und Sicherheitsaufkleber fest angebracht und lesbar sind. Sie sind ebenso wichtig wie alle anderen Teile des Geräts.
• An der Maschine angebrachte WARNETIKETTE KONTROLLIEREN. GERÄT NICHT benutzen, bis allfällige Reparaturen abgeschlossen sind und WARNETIKETTE von hierzu befugtem Personal entfernt worden sind.

Benutzung

• Die Ausrüstung nie bei Krankheit oder nach Alkoholgenuss oder Einnahme von Medikamenten betreiben.
• Die zu schneidenden Blöcke zwischen die Schneidklingen legen. Dabei das Material plan gegen die Steinschienen legen. Den Bedienhebel in die waagerechte Lage stellen und den Schneidmesserabstand so
  einjustieren, dass die Klinge das Material gerade berührt. Beim Herunterziehen des Hebels in dieser Lage wird das Material gespalten. Diese Einstellung gewährleistet gleichzeitig ausreichendes Spiel beim Laden der Maschine mit ähnlichem Material.

Instandhaltung

- IMMER beschädigte oder abgeblätterte Abziehbilder ersetzen. Die Bedienungsanleitung gibt die Teile- Nummer und die Anordnung der Abziehbilder an.

Jeden Tag vor Arbeitsbeginn zusätzlich zu der täglichen Routinewartung von etwa 10 Minuten die nachfolgenden Punkte kontrollieren, um problemlosen Betrieb zu gewährleisten.

ACHTUNG

Falsche Wartung ist gefährlich! Vor der Ausführung von instandhaltungsarbeiten oder Reparaturen unbedingt die SICHERHEITSHINWEISE und die ANLEITUNG zum genauen Verständnis gut durchlesen!

1. Nur mit Schneidklingen in einwandfreiem Zustand arbeiten.
2. Das ganze Gerät auf lose Schrauben und Muttern sowie beschädigte oder fehlende Teile kontrollieren und je nach Anforderung ersetzen oder reparieren.
3. Nach dem Schneiden und vor dem Laden der nächsten Position muss der Griff ganz lotrecht stehen.
4. Beim Arbeiten Schutzbrille tragen.
5. Maschine nie mit gehobenem Griff stehen lassen - Griff immer Nach unten stellen oder verriegeln.
6. An andere Personen und Hindernisse im Arbeitsbereich denken!

IMMER nur Originalersatzteile von der Belle-Group verwenden.

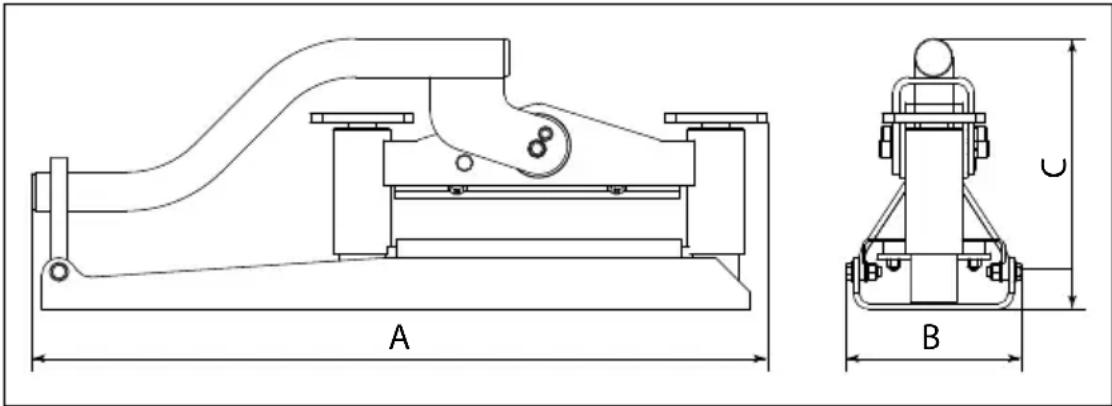

Technische Daten

A B C

Modell Minipave
A - Länge (mm)	6
B - Breite (mm) 140
C - Höhe (mm) 244
Max. Schnittlänge (mm)	2
Max. Steinhöhe (mm)	8
Min. Steinhöhe (mm)	47
Gewicht (Kg) 18
Schnittkraft (Kg / kN) 3200 / 31.4

Dem Erstkäufer wird für den Altrad Belle Promix eine Garantie von einem Jahr (12 Monaten) ab ursprünglichem Kaufdatum angeboten. Die Garantie der Altrad Belle deckt Konstruktions-, Material- und Herstellungsfehler.

Folgendes wird nicht von der Garantie der Altrad Belle gedeckt:

1. Beschädigung durch Fehlgebrauch, Missbrauch, Fallenlassen oder ähnliche Schäden, die der Nichtbeachtung von Montage-, Bedienungs- und Wartungsanweisungen durch den Benutzer zuzuschreiben sind.
2. Änderungen, Zusätze oder Reparaturen durch Andere als die Altrad Belle bzw. deren offizielle Vertreter.
3. Transport- oder Beförderungskosten zu bzw. von der Altrad Belle bzw. deren offiziellen Vertretern zwecks Reparatur einer Maschine oder Bewertung von Garantieansprüchen.
4. Material- und/oder Arbeitskosten in Verbindung mit der Erneuerung oder Reparatur von Bauteilen infolge von normalem Verschleiß.

ALTRAD Belle und deren Beauftragte, Geschäftsführer, Mitarbeiter oder Versicherer übernehmen keinerlei Haftung für Folge- oder andere Schäden oder Kostenerstattungsansprüche die darauf beruhen, dass sich die Maschine nicht für einen bestimmten Zweck verwenden lässt.

Garantiefall

Im Garantiefall wenden Sie sich bitte zunächst entweder telefonisch, per Fax, E-Mail oder schriftlich an die ALTRAD Belle.

Tel: [phone], Fax: [phone], E-mail : [e-mail]

Rufnummern für Garantieansprüche:

Garantieregistrierung:

Im Bemühen, ALTRAD Belle noch grüner und umweltfreundlicher zu gestalten, haben wir jetzt eine Online-Garantieregistrierung eingeführt. Um auf die Registrierungsseite unserer Internetpräsenz zu gelangen, nutzen Sie bitte die folgende Adresse:

http://www.bellegroup.com/index.php?p=warranty_registration

Andernfalls können Sie auch den beigefügten QR-Code (Quick Response Code) einscannen, um die Registrierungsseite über Ihr Handy aufzurufen.
