Producttype	Bestratingskloofmachine (paving splitter)
Merk	Lescha (Belle Group)
Model	BELLE Minipave
Afmetingen (L x B x H)	140 x 659 x 244 mm
Gewicht	18 kg
Maximale snijlengte	250 mm
Maximale steendikte	47 mm
Minimale steendikte	8 mm
Snijkracht	3200 kg / 31,4 kN
Bediening	Handmatig (horizontale bedieningshendel)
Belangrijkste functies	Snijden van stenen, afstellen van de afstand tussen messen
Onderhoud en reiniging	Dagelijkse controle van bouten, moeren, stickers en hendel; vervanging van versleten onderdelen
Veiligheid	Draag een veiligheidsbril; niet gebruiken onder invloed van alcohol/drugs; laat de machine niet onbeheerd achter met de hendel omhoog
Reserveonderdelen en repareerbaarheid	Gebruik uitsluitend originele Belle Group onderdelen; reparaties door erkend personeel
Garantie	12 maanden tegen ontwerp-, materiaal- en fabricagefouten
Algemene informatie	Voldoet aan EG-richtlijn 2006/42/EG; conformiteitsverklaring inbegrepen

Veelgestelde vragen - BELLE Minipave Lescha

Wat is de snijkracht van de BELLE Minipave?

De snijkracht is 3200 kg of 31,4 kN.

Hoe stel ik de afstand tussen de messen af?

Plaats het materiaal tussen de messen en stel de afstand af met de horizontale bedieningshendel totdat het bovenmes het materiaal net raakt.

Welke beschermingsmiddelen moet ik dragen?

Het is verplicht om een veiligheidsbril te dragen tijdens gebruik.

Wat zijn de afmetingen van de machine?

Breedte 659 mm, lengte 140 mm, hoogte 244 mm.

Wat is het gewicht van de BELLE Minipave?

Het gewicht is 18 kg.

Welke steendiktes zijn compatibel?

De minimale dikte is 8 mm en de maximale is 47 mm.

Hoe onderhoud ik de machine?

Controleer voor elk gebruik de bouten/moeren, stickers en hendel. Vervang beschadigde onderdelen. Volg de instructies in de handleiding.

Wat is de garantieduur?

De garantie is één jaar (12 maanden) vanaf de aankoopdatum voor de oorspronkelijke koper.

Kan ik niet-originele reserveonderdelen gebruiken?

Nee, gebruik uitsluitend originele Belle Group onderdelen om de veiligheid en goede werking te garanderen.

Waar vind ik de conformiteitsverklaring?

De conformiteitsverklaring is bijgevoegd in de handleiding, ondertekend door de algemeen directeur van Belle Group Sheen UK.

GEBRUIKSAANWIJZING BELLE Minipave Lescha

Ondergetekende, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 OEU, GB, verklaren hierbij dat als het product zoals beschreven in dit certificaat is gekocht van een erkende Belle Group dealer binnen de EEG, het voldoet aan de volgende EEG richtlijnen: 2006/42/CE (Deze richtlijn vervangt Richtlijn 98/37/EC), BS EN ISO 12100-1:2003 Veiligheid van Machines en hieraan gekoppelde geharmoniseerde Standaarden, waar deze van toepassing is.

Plaats van de Verklaring - Sheen, No Buxton, Derbyshire, SK17 0EU, UK

Datum van de verklaring - 2000....

EEN UITSTEKENDE KEUS! Uw nieuwe "MINI-PAVE" zal jarenlang storingvrij functioneren en het basisonderhoud hoeft slechts periodiek te worden uitgevoerd.

Voor een veilige werking van de machine hebt u betrouwbaar materiaal nodig en moet u de gebruiksvoorschriften nauwlettend opvolgen. Door de in deze handleiding beschreven controles en onderhoudswerkzaamheden uit te voeren, blijft uw machine optimaal functioneren en kunt u onveilige situaties voorkomen.

In deze handleiding zijn veiligheidsinstructies opgenomen ter voorkoming van persoonlijk letsel en schade aan de apparatuur. Deze instructies omvatten niet alle onveilige situaties die zich kunnen voordoen, aangezien het onmogelijk is om alle toepassingsmogelijkheden te voorzien en te beoordelen. U bent daarom de enige die ervoor kan zorgen dat de machine veilig wordt gebruikt en onderhouden. Procedures die niet uitdrukkelijk in deze handleiding worden aanbevolen, moeten vooraf zorgvuldig op veiligheid worden beoordeeld voordat ze worden toegepast.

VOORZICHTIG

Volg de gebruiksvoorschriften nauwlettend op ter voorkoming van onveilige situaties, persoonlijk letsel en schade aan de machine.

WAARSCHUWING

Niet-naleving van de gebruiksvoorschriften kan tot gevaarlijke situaties leiden.

Waarschuwing

WAARSCHUWING

Lees deze handleiding aandachtig door alvorens de machine in gebruik te nemen of onderhoudswerkzaamheden te verrichten.

Zorg dat u vertrouwd bent met de machineregelaars en lees hoe u de machine veilig kunt onderhouden. (N.B.: zorg, in verband met noodsituaties, dat u weet hoe u de machine moet uitzetten alvorens deze in te schakelen.)

Draag altijd geschikte veiligheidskleding.

Mocht u vragen hebben over de gebruiks- en onderhoudsvoorschriften voor deze machine, neem dan contact op met uw opzichter of met Altrad Belle: [phone]

Inhoud

Veiligheidsrichtlijnen 21

Veiligheidcontroles....22

Conformiteitsverklaring....2

Allrad Belle behoudt zich het recht voor machinespecificaties te wijzigen zonder voorafgaande kennisgeving of verplichting.

Veiligheidsrichtlijnen

Inspecties vóór het opstarten

• Inspecteer uw machine. Laat eventuele storingen verhelpen en gebroken of ontbrekende onderdelen vervangen alvorens de machine in gebruik te nemen.
• Controleer of alle instructie- en veiligheidslabels zijn aangebracht en duidelijk leesbaar zijn. Deze labels zijn even belangrijk als alle andere onderdelen van de machine.
• Controleer of er waarschuwingslabels op de machine zijn aangebracht. Werk niet met de apparatuur totdat deze door een bevoegd monteur is gerepareerd en de waarschuwingslabels door hem zijn verwijderd.

Werking

• Werk NOOIT met de machine als u zich niet goed voelt of als u onder invloed bent van alcohol of medicijnen.
• Plaats het te splijten materiaal tussen de messen en zorg dat het recht op de steenrails rust. Zet de bedieningshendel in de horizontale stand en stel de messpeling zo af dat het bovenste mes het materiaal net raakt. Trek de hendel in deze stand omlaag om het materiaal te knippen. Zo is er bovendien voldoende speling als u soortgelijk materiaal in de machine plaatst.

Onderhoud

- Beschadigde of ontbrekende onderdelen moeten ALTIJD worden vervangen. Zie de Stuklijst voor de juiste positie en het stuknummer van alle onderdelen.

Voer aan het begin van elke werkdag het 10 minuten durende dagelijkse routineonderhoud uit en controleer de volgende punten voor een storingvrije werking.

VOORZICHTIG

Verkeerd onderhoud kan gevaarlijk zijn. Zorg dat u vertrouwd bent met de VEILIGHEIDSVOORSCHRIFTEN EN RICHTLIJNEN voordat u onderhouds- of reparatiewerkzaamheden uitvoert.

1. Werk alleen met de machine als de messen in goede staat verkeren.
2. Controleer de hele machine op loszittende bouten/moeren en beschadigde of ontbrekende onderdelen en repareer of vervang deze zo nodig.
3. Zorg dat de hendel na het snijden volledig in de verticale stand staat en plaats daarna pas het volgende te snijden materiaal.
4. Draag een veiligheidsbril.
5. Berg de machine nooit op met de hendel in de verticale stand. Trek de hendel naar beneden en vergrendel deze.
6. Houd rekening met omstanders en hindernissen op de werkplek.

Gebruik ALTIJD originele vervangingsonderdelen van Altrad Belle

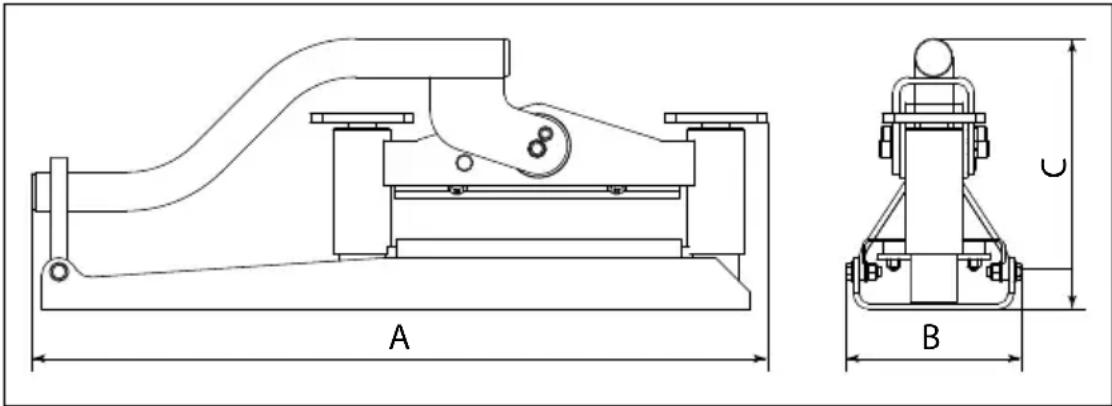

Technische Gegevens

Model Minipave
A - Lengte (mm) 659
B - Breedte (mm) 140
C - Hoogte (mm) 244
Maximale snijlengte (mm) 250
Maximale blokdiepte (mm)	8
Minimale blokdiepte (mm)	47
Gewicht (Kg) 18
Snijkracht (Kg / kN) 3200 / 31.4

Altrad Belle verleent u als de oorspronkelijke koper een garantie gedurende één jaar (12 maanden), gerekend vanaf de oorspronkelijke aankoopdatum, op uw nieuwe Promix. De garantie van de Altrad Belle dekt ontwerp-, materiaal- en fabrieksfouten.

Het volgende is uitgesloten van de garantie van de Altrad Belle:

1. Schade ontstaan door verkeerd gebruik, misbruik, laten vallen of andere gelijkaardige schade ontstaan door of als gevolg van het niet opvolgen van montagevoorschriften, bedieningsvoorschriften of voorschriften voor onderhoud door de gebruiker.
2. Door andere personen dan van de Altrad Belle of hun erkende vertegenwoordigers uitgevoerde wijzigingen, toevoegingen of reparaties.
3. Transport- of expeditiekosten van en naar de Altrad Belle of hun erkende vertegenwoordigers, voor reparatie of beoordeling van de kosten m.b.t. een garantie-aanspraak, op elke machine.
4. Materiaal- en/of arbeidskosten m.b.t. het vernieuwen, repareren of vervangen van componenten vanwege normale slijtage.

Altrad Belle en/of diens erkende agenten, leidinggevenden, medewerkers en verzekeraars kunnen niet aansprakelijk worden gesteld voor gevolgschade of andere schade, verliezen dan wel onkosten in verband met of als gevolg van het onvermogen de machine voor enig doel te gebruiken.

Garantieclaims

Garantieclaims dienen in eerste instantie telefonisch, schriftelijk, per fax of per e-mail te worden gericht aan Altrad Belle.

Garantieclaims

Tel: [phone] Fax: [phone] E-mail : [e-mail]

Nummers voor garantieclaims:

Garantieregistratie:

In de offerte voor ALTRAD Belle om groener en meer ecovriendelijk te worden hebben we een online Garantieregistratie geïntroduceerd. Om de registratiepagina op onze website te openen kunt u het volgende adres gebruiken:

http://www.bellegroup.com/index.php?p=warranty_registration

U kunt ook de QR Code (Quick Response Code) gebruiken om met uw smartphone de registratiepagina te openen.

EEN UITSTEKENDE KEUS! Uw nieuwe "MINI-PAVE" zal jarenlang storingvrij functioneren en het basisonderhoud hoeft slechts periodiek te worden uitgevoerd.

Voor een veilige werking van de machine hebt u betrouwbaar materiaal nodig en moet u de gebruiksvoorschriften nauwlettend opvolgen. Door de in deze handleiding beschreven controles en onderhoudswerkzaamheden uit te voeren, blijft uw machine optimaal functioneren en kunt u onveilige situaties voorkomen.

In deze handleiding zijn veiligheidsinstructies opgenomen ter voorkoming van persoonlijk letsel en schade aan de apparatuur.

Deze instructies omvatten niet alle onveilige situaties die zich kunnen voordoen, aangezien het onmogelijk is om alle toepassingsmogelijkheden te voorzien en te beoordelen. U bent daarom de enige die ervoor kan zorgen dat de machine veilig wordt gebruikt en onderhouden. Procedures die niet uitdrukkelijk in deze handleiding worden aanbevolen, moeten vooraf zorgvuldig op veiligheid worden beoordeeld voordat ze worden toegepast.
