GEBRUIKSAANWIJZING ABM P135 L Lescha

FABRIKATIE VAN BETONS EN MORTELS : De schuine schijf bestaat uit 7 verschillende inkervingenPositie Opening van de kuip naar de bovenkant.Positie Menging links.Positie Lediging aan linkse kant.Positie Opening naar de onderkant.Positie Lediging aan rechtse kant.Positie6 et 7Menging rechts.

• Plaats de kuip schuin volgens uw wens (langs de ene of de andere kant). De schuining die het dichtst bij de horizontale is geeft de bestemenging van de materialen maar herleidt dekapaciteit.•Breng een weinig water aan in de kuip,verspreidt de cement over de ingrediënten(steentjes of zand) en vul de kuip op. Breng hetnodige water aan tijdens het opvullen.•De tabel biz. 1 zal u helpen bij het bepalen vande dosis voor uw werken. De hoeveelheid wateris als indicatie aangegeven. Dit hangt af van devochtigheid van de ingrediënten. Is aangegevenals indicatie en wordt niet ter verantwoordelijkheidvan de fabrikant gesteld.•1 schop = 4 liter - 1 kruiwagen = 60 liter.•Laat de kuip ongeveer 1 minuut draaien om eengoede menging te bekomen. Het draaien nietverlengen meet meer dan twee minuten om hetcentrifugeren van de materialen te voorkomen.De boven vermelde hoeveelheden zijnaangegeven als indicatie. De fabrikant kanhiervoor niet verantwoordelijk gesteld worden. Dosierung für laufenden Beton und MÖrtel (mit einem 25 kg Zementsack). Betonnen Mortels Water Steen Zand 30 L 60 L 60 L

13 L Etwa 13 L Etwa Kapaciteit van den Kuip liter 130 Kapaciteit van den menging liter 110 Elektrisch motor 230V/50Hz W 600Lengte mm 1220Breedte mm 700Hoogte mm 1280Wielen ø mm 160Gewicht van de elektrisch motor kg 48

• Na ieder gebruik, reinig de binnen- en buitenkant van uw betonmolen. Om deze te reinigen met een waterstraal of een reiniger onder HD, zorg ervoor dat het water niet op demotor komt. Om het volledig reinigen van debinnenkant van de kuip te verzekeren, brengeen schep steentjes en water aan.• Vergeet niet van tijd tot tijd de rotatielager vande beugel in te smeren, een gat is hiervoorvoorzien.• De rolling van de kuip en het tandwiel voor deaandrijving zijn levenslang ingesmeerd.• De kroon is in komposietmateriaal, hogeweerstand, onaantastbaar, zonder onderhouden smeren en neemt doeltreffend deel aan hetdempen van het geluid.

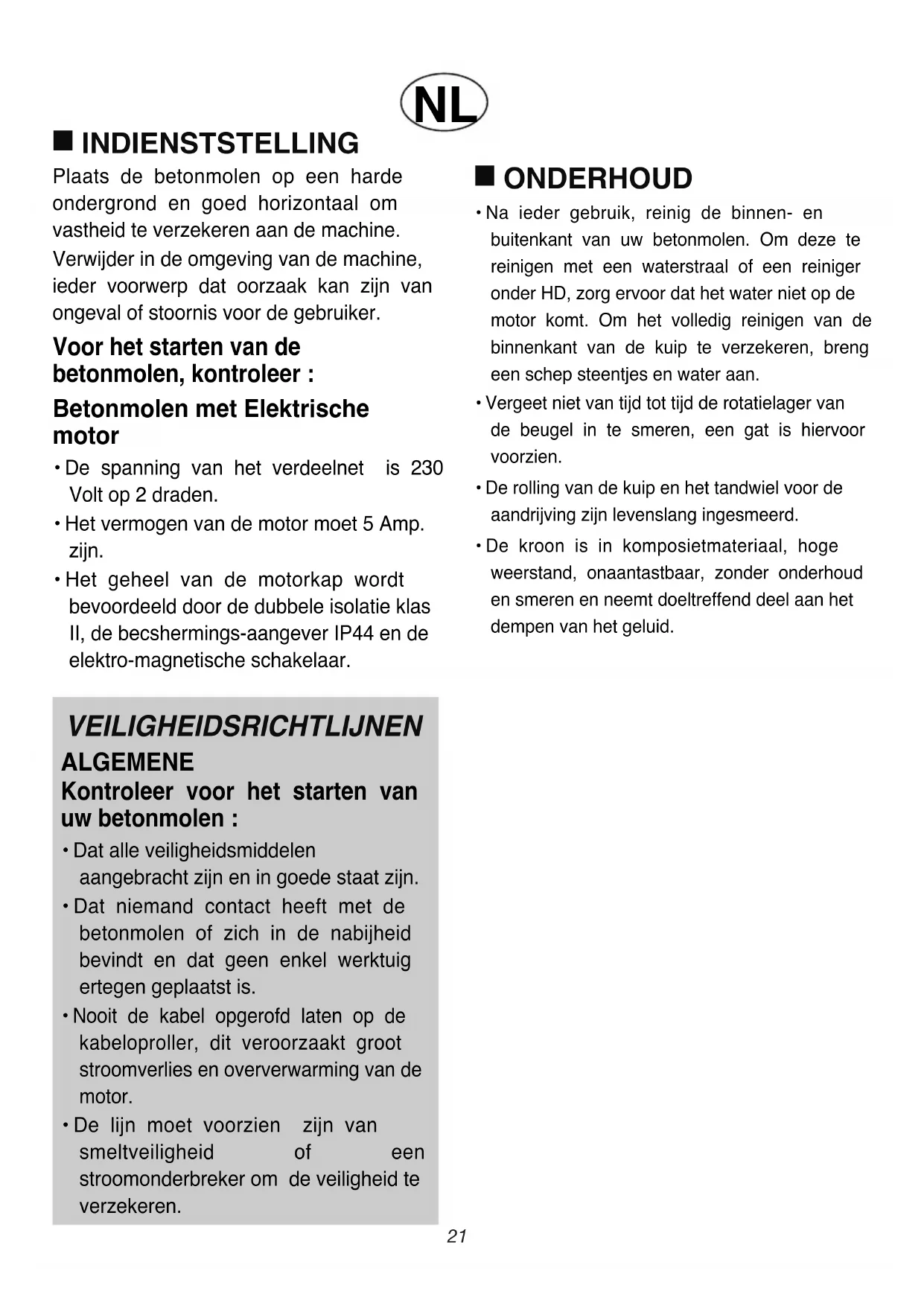

INDIENSTSTELLING Plaats de betonmolen op een harde ondergrond en goed horizontaal om vastheid te verzekeren aan de machine. Verwijder in de omgeving van de machine, ieder voorwerp dat oorzaak kan zijn van ongeval of stoornis voor de gebruiker. Voor het starten van de betonmolen, kontroleer : Betonmolen met Elektrische motor

• De spanning van het verdeelnet is 230 Volt op 2 draden.

• Het vermogen van de motor moet 5 Amp. zijn.

• Het geheel van de motorkap wordt bevoordeeld door de dubbele isolatie klas II, de becshermings-aangever IP44 en de elektro-magnetische schakelaar. VEILIGHEIDSRICHTLIJNEN ALGEMENE Kontroleer voor het starten van uw betonmolen :

• Dat alle veiligheidsmiddelen aangebracht zijn en in goede staat zijn.

• Dat niemand contact heeft met de betonmolen of zich in de nabijheid bevindt en dat geen enkel werktuig ertegen geplaatst is.

• Nooit de kabel opgerofd laten op de kabeloproller, dit veroorzaakt groot stroomverlies en oververwarming van de motor.

• De lijn moet voorzien zijn van smeltveiligheid of een stroomonderbreker om de veiligheid te verzekeren.

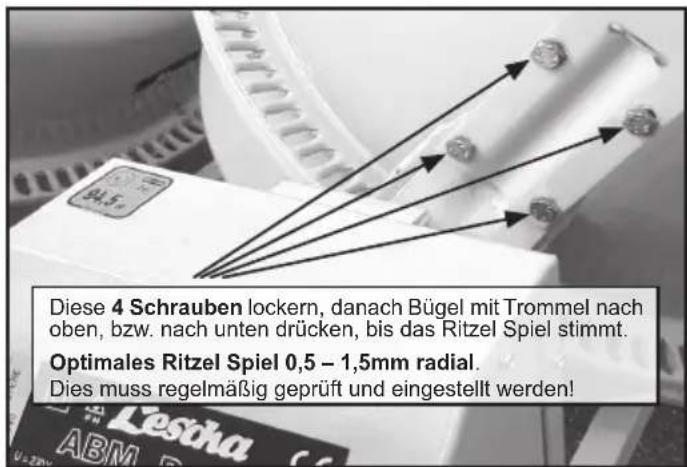

21NL Instandhouding Het rondsel voor de aandrijving van de kuipwordt het slijtstuk van uw betonmolen. Omiedere immobilisatie te voorkomen is hetvoorzichtig een vervangstuk te voorzien. VEILIGHEIDSRICHTLIJNEN

• Breng niet het hoofd of een werktuigaan langs de binnenkant van de kuipwanneer deze werkt.• Nooit de betonmolen starten zonderzijn beschermingen.• Nooit de beschermingskap van deelektrische motor openen wanneerdeze werkt.• Stop of schakel de stroom uit van de betonmolen voor om het even welke interventie.• Vervang nooit een versleten stuk dooreen vervangstuk van een verschillendmerk.DE NETVOEDINGSKABEL AFKOPPELENALVORENS DE KAP TE OPENEN. HETAPPARAAT MAG ALLEEN WORDENGEBRUIKT ALS ALLEVEILIGHEIDSINRICHTINGENAANGEBRACHT ZIJN.OPGELET! APPARAAT MET DUBBELEISOLATIE. BIJ REPARATIES BLIJFT DE

KLASSE II SLECHTS BEHOUDEN OP

PRODUKT Gedurig zorgend voor de kwaliteit en de doeltreffenheid van onze produkten, houden wij ons het recht voor het bovenbeschreven produkt te wijzigen tijdens de uitvoering van de serie.

• Voor iedere bestelling, wendt u tot dedetailverkoper van de betonmolen en geefhet type aan en het nummer ervan (plak opde motorkap).Geef de hoeveelheid, de bestemming ende referenties aan van de gewensteonderdelen.

GARANTIE De fabrikant garandeert uw betonmolengedurende 12 maanden vanaf de datum vanaankoop. Deze garantie verzekert gratis devervanging van alle onderdelen die een fabrikatiefout of een fout vertonen in het materieel.De fabrikant is gemachtigd om degebrekkige onderdelen aan een expertise teonderwerpen. Geen enkele garantie wordtgegeven voor gebrekkigheid veroorzaaktdoor : een slechte behandeling, het gebruik van onderdelen niet vervaardigd door de fabrikant of een slecht onderhoud. De garantie van de motors wordt gegeven door de desbetreffende fabrikant. De fabrikant kan niet veranoordelijk gesteld worden indien de veiligheidsvoorschriften en de gebruiksaanwijzing niet in acht genomen worden.
