BRUGSANVISNING ABM P135 L Lescha
Låseskiven til indstilling af tromlens hældning kan indstilles i 7 låsepositioner:
Position 1 Åbning af blandetromlen opad.
Position 4 Åbning af blandetromlen nedad.
Position 5 Tømning/hvilestilling på højre side.
Position 6 og 7 Blanding på højre side.
| Dosering for løbende beton og mørtel (med en 25 kg cementsæk) |
 | Sand |  | Grus |  | Van  |
| BETON | 30 I | 60 I | Cirka 13 I |
| M∅RTEL | 60 I | - | Cirka 13 I |
- Indstil den ønskede hældningsretning af blandetromlen (mod højre eller mod venstre). Hældningsvinkler i det vandrette plan bevirker en bedre gennemblanding, dog indebærer de en reducering af kapaciteten.
- Hæld først en lille mængde vand i blandetromlen. Tilsæt den nødvendige mængde cement til tilslagsmaterialerne (grus eller sand) og fyld tromlen hermed. Hæld fortsat vand i under påfyldningen.
- Tabellen på side 1 giver oplysning om doseringerne. Ved vandmængden drejer det sig om vejledende værdier, der dog
kan variere alt efter tilslagsmaterialernes fugtindhold. Værdierne i tabellen har derfor en uforpligtende karakter, som producenten ikke påtager sig noget ansvar for (1 skovl = 4 liter, 1 trillebør = 60 liter).
- Blandemaskinen skal køre i ca. 1 minut for at opnå en tilfredsstillende blanding. Dog må selve blandingen ikke vare længere end 2 minutter, da de enkelte materialer i så fald udcentrifugeres.
Det drejer sig om uforpligtende angivelser, som producenten ikke påtager sig noget ansvar for.


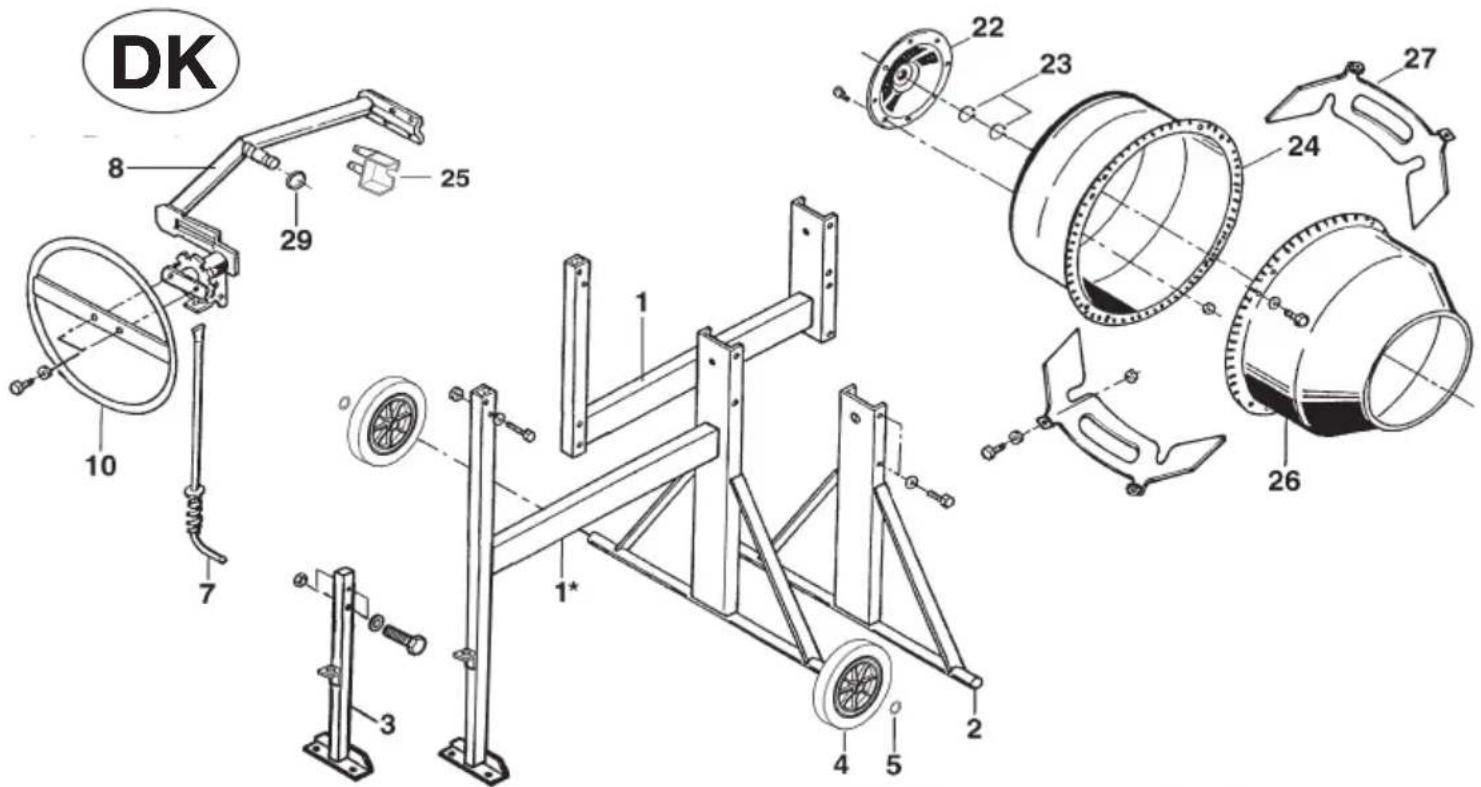

DK
8
29
25
10
7
1
1*
3
4
5
2
22
23
24
26
27


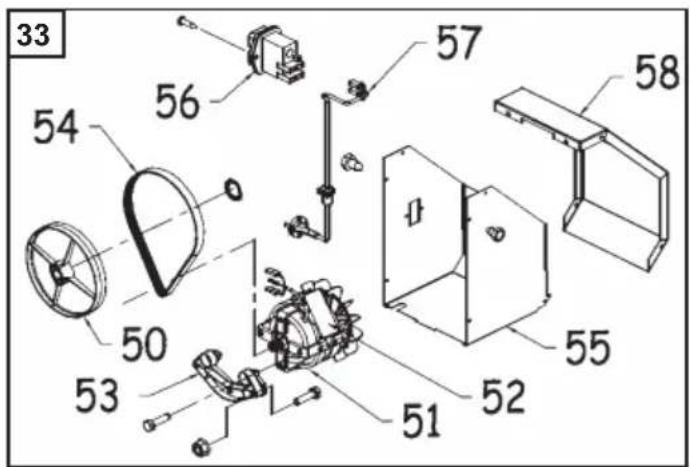

33
54
56
57
58
50
53
51
52
55

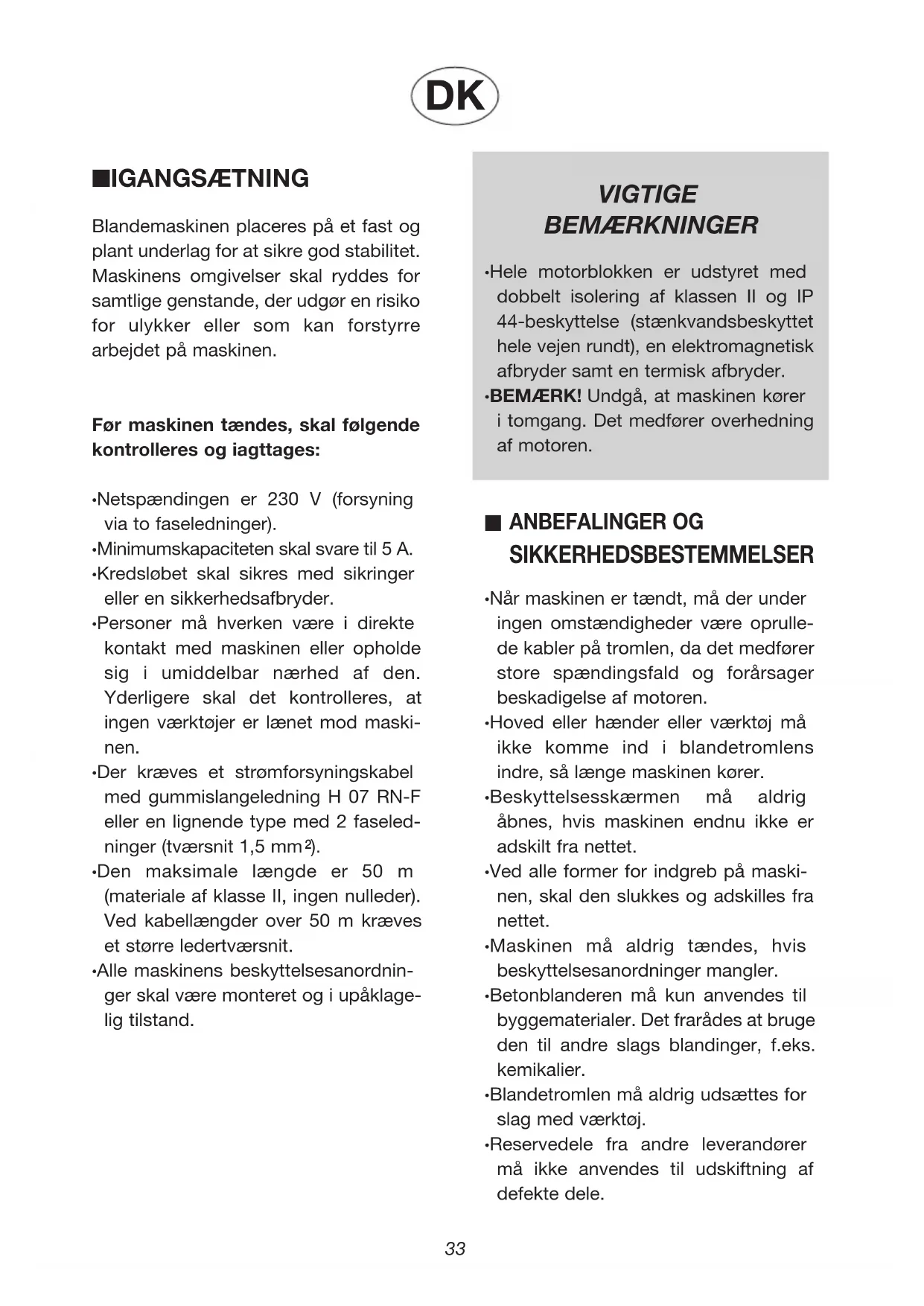

Blandemaskinen placeres på et fast og plant underlag for at sikre god stabilitet. Maskinens omgivelser skal ryddes for samtlige genstande, der udgør en risiko for ulykker eller som kan forstyrre arbejdet på maskinen.
Før maskinen tændes, skal følgende kontrolleres og iagttages:
- Netspændingen er 230 V (forsyning via to faseledninger).
• Minimumskapaciteten skal svare til 5 A.
- Kredsløbet skal sikres med sikringer eller en sikkerhedsafbryder.
- Personer må hverken være i direkte kontakt med maskinen eller opholde sig i umiddelbar nærhed af den. Yderligere skal det kontrolleres, at ingen værktøjer er lænet mod maskinen.
- Der kræves et strømforsyningskabel med gummislangeledning H 07 RN-F eller en lignende type med 2 faseledninger (tværsnit 1,5 mm ^2 ).
- Den maksimale længde er 50 m (materiale af klasse II, ingen nulleder). Ved kabellængder over 50 m kræves et større ledertværsnit.
- Alle maskinens beskyttelsesanordninger skal være monteret og i upåklagelig tilstand.
VIGTIGE BEMAERKNINGER
- Hele motorblokken er udstyret med dobbelt isolering af klassen II og IP 44-beskyttelse (stænkvandsbeskyttet hele vejen rundt), en elektromagnetisk afbryder samt en termisk afbryder.
- BEMÆRK! Undgå, at maskinen kører i tomgang. Det medfører overhedning af motoren.
■ ANBEFALINGER OG SIKKERHEDSBESTEMMELSER
•Når maskinen er tændt, må der under ingen omstændigheder være oprulle-de kabler på tromlen, da det medfører store spændingsfald og forårsager beskadigelse af motoren.
- Hoved eller hænder eller værktøj må ikke komme ind i blandetromlens indre, så længe maskinen kører.
- Beskyttelsesskærmen må aldrig åbnes, hvis maskinen endnu ikke er adskilt fra nettet.
- Ved alle former for indgreb på maskinen, skal den slukkes og adskilles fra nettet.
- Maskinen må aldrig tændes, hvis beskyttelsesanordninger mangler.
- Betonbanderen må kun anvendes til byggematerialer. Det frarådes at bruge den til andre slags blandinger, f.eks. kemikalier.
- Blandetromlen må aldrig udsættes for slag med værktøj.
- Reservedele fra andre leverandører må ikke anvendes til udskiftning af defekte dele.
PLEJE
- Efter hver brug skal blandetromlens indre rengøres med en skovlfuld grus og vand.
- BEMÆRK! Før enhver form for udven-digt vedligeholdelsesarbejde skal maskinen slukkes og adskilles fra net-tet. Hvis en vandstråle eller en højtryksstråle anvendes, skal man sørge for, at vand ikke sprøjtes ind i motoren.
- Fra tid til anden skal bøjleklemmens leje forsynes med olie gennem den dertil beregnede åbning.
- Blandetromlens og motordrevets rulningslejer er vedligeholdelsesfrie, de kræver ingen smøring.
•Tandkransen er fremstillet af højresistent, uopslideligt kompositmateriale, er vedligeholdelsesfri, kræver ingen smøring og medvirker effektivt til støjbeskyttelse.
Før afdækningen åbnes, skal netstikket trækkes ud. Blandemaskinen må kun anvendes med komplet lukket afdækning.
Forsigtig! Beskyttelsesisoleret maskine. Beskyttelsesklasse II opretholdes kun, når der ved reparationer kun anvendes originale isoleringsdele og isoleringsafstande.
■VEDLIGEHOLDELSE
Reservedelsbestillinger rettes til den autoriserede forhandler under angivelse af betonblanderens type og typenr. (se typeskiltet på motorhjelmen) samt det ønskede antal, produktbetegnelse og produktnr. af de pågældende dele.
■ÆNDRINGER PÅ DETTE PRODUKT
Vi arbejder kontinuerligt på at forbedre vore produkters kvalitet og effektivitet og forbeholder os derfor ret til at foretage ændringer på den løbende serie af det her beskrevne produkt.
GARANTI
Producenten yder 12 MÅNEDERS garanti på betonblanderen fra købsda- toen. Denne garanti sikrer gratis erstat- ning for defekte komponenter pga. kon- struktionsfejl eller materialefejl. Producenten forbeholder sig ret til at vurdere de defekte komponenter. Garantien dækker ikke fejl pga. forkert håndtering, dårlig anvendelse, brug af fremmede reservedele eller ringe vedli- geholdelsestilstand. Garantien for motoren er aftalt med motorfabrikan- ten.
Producenten påtager sig intet ansvar, hvis anbefalingerne eller sikkerhedsbestemmelserne tilsidesættes.
