BRUGSANVISNING BELLE RTX 66 Lescha

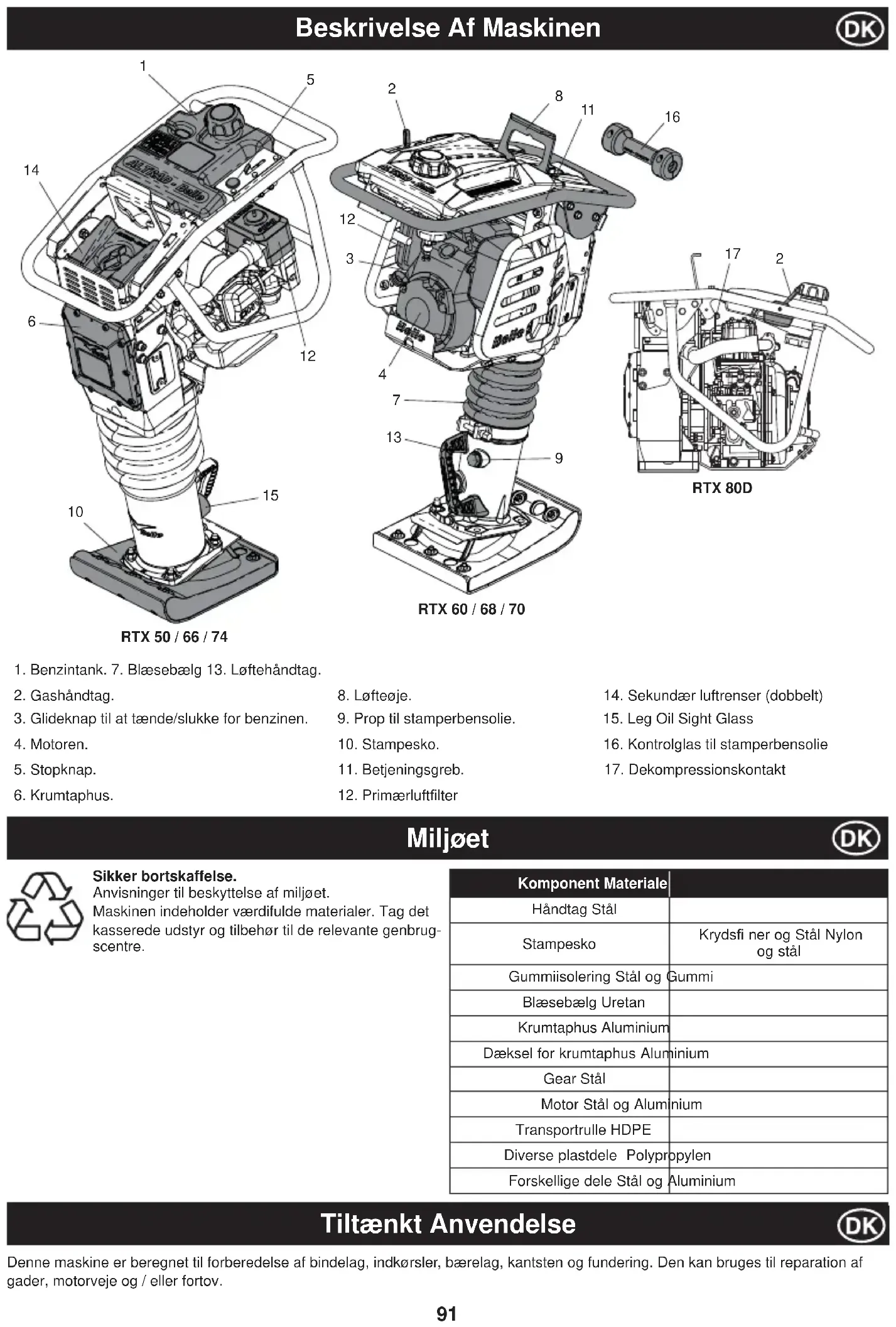

1. Benzintank. 7. Blæsebælg 13. Løftehåndtag.

2. Gashåndtag. 8. Løfteøje. 14. Sekundær luftrenser (dobbelt)

3. Glideknap til at tænde/slukke for benzinen. 9. Prop til stamperbensolie. 15. Leg Oil Sight Glass

6. Krumtaphus. 12. Primærluft¿ lter92

Etikette A - Transport Etiket (Del nr. 800-99631) Transport på Pladsen RTX stamper må À yttes lodret af 2 personer, ved at lægge den på transportruller (hvis den er monteret) og må blive trukket ved hjælp af løftehåndtaget eller ved at bruge slyngen eller talje i løfteøjet. BEMÆRK: Slyngen eller talje i løftehåndtaget må ikke benyttes. Transport på Vej RTX stamper skal transporteres i stående stilling, fastgjort til lastbilens kasseside eller fastgjort inde i lastvognen (panellastbil). Hvis det ikke er muligt, må den kun lægges ned på transportrullerne eller styrehåndtagets frontbøjle i en stabil position og kraftigt fastspændt, for at beskytte den mod rulning eller glidning. B - Sikkerheds Etiket Bær Øreværn Bær Øjen- beskyttelse Bær Beskyt- tende Fodtøj Benyt beskyt- telseshand- sker Læs venligst Brugerve- jledningen CE- kompatibel Venligst genbrug

C - Løfteøjets mærkat (Del nr. 800-99630) Løfteøje til anvendelse sammen med slynge elle mekanisk hejs.93 D - Droslemærkat (Del nr. 800-99628) STOP Maks. RPM position Tomgangs- position Nødstop- sposition E - Fabrikatsmærkat Fabrikatsmærkat til identi¿ kation af RTX stampers model. F - Støjmærkat Maskinens garanterede lydeffektniveau i dB(A). G - Fjederens sikkerhedsmærkat (Del nr. 800-99619) Skruerne i undersiden af stamperens ben MÅ IKKE løsnes eller fjernes. Stamperens ben indeholder en højkomprimeret fjeder, der kan forårsage alvorlige skader ved løsning eller fjernelse af skruer. For mere information kontakt leverandøren. H - Motorstartmærkat (Del nr. 800-99625) For at starte motoren, tryk karburatorens primerpumpe 4 gange og derefter træk rekylhåndtaget, indtil motoren starter. J - Fuel Valve Decal (800-99634-0) Fuel Valve ‘ON’ and ‘OFF’ positions. - For at STARTE maskinen, skal Brændstofventilen være i positionen ’TIL’. - Når maskinen ikke er i brug eller transporteres, skal brændstofventilen være i lukket position ‘OFF’. K - Serieplade (Del nr. 800-99844) Seriepladen indeholder maskinens serienummer og alle andre informationer, du skal benytte, når du kontakter Altrad Belle angående din maskine.

Etikette L - Sikkerheds Etiket (Del nr. 800-99831) ADVARSEL! Læs venligst Brugervejlednin- gen Bær Beskyttende Fodtøj Bær Øreværn Bær Øjen- beskyttelse M - Advarselsetiket for udstødningsgasser (Del nr. 800-99520) Motorer udsender kulilte, og bør kun køre i velventilerede områder. N - varm overÀ ade (Del nr. 800-99520) FORSIGTIG! Pas på varme overÀ ader omkring motoren og udstødning område. P - Kun Diesel Dekal (Del nr. 800-99524) FORSIGTIG! Brug kun diesel i denne motor (Kun dieselmodeller)95 Vibrationnivea Minimum Level - EN500 Part 4.

• - Andre Sko muligheder er tilgængelige. Størrelser er: -165mm (W) x 335mm (L), 230mm x 335mm & 280mm x 335mm.

• (mm) 230 165 280 E - Stamperens skolængde

) 9.82 7.25 7.25 7.61 7.45 11.3 11.896 Seguridad General Af hensyn til din egen personlige sikkerhed og andres sikkerhed bedes du læse følgende sikkerhedsinformation, og sikre dig at du forstår den til fulde. Det er brugerens ansvar at sørge for, at han/hun helt og fuldt forstår, hvordan dette udstyr betjenes på sikker vis. Hvis du er usikker på, hvordan stampemaskine bruges sikkert og korrekt, skal du henvende dig til din overordnede eller ALTRAD Belle [phone]

• Ejeren af denne maskine skal iagttage og oplære brugerens af maskinen til at iagttage de bestemmelser for sikkerheds og sundhed på arbejdspladsen, der er gældende i det land maskinen anvendes i.

• Dette udstyr er tungt og må ikke løftes af blot en enkelt person. Du skal enten FÅ HJÆLP eller bruge egnet løfteudstyr.

• Når der arbejdes i nærheden af gravede grøfter, skal maskinen anvendes korrekt, for at sikre at den ikke falder ned i grøften.

• Afspær arbejdsområdet, og hold offentligheden og uautoriseret personale på sikker afstand.

• Brugeren skal bruge personlige værnemidler, hver gang dette udstyr bruges (se Sikkerhed og sundhed).

• Sørg for, at du ved, hvordan du sikkert kan slukke for denne maskine, før du tænder for den for det tilfælde, at du får problemer.

• Husk altid at slukke for motoren, før du transporterer eller À ytter maskinen omkring eller udfører eftersyn på den.

• Under brug kan motoren blive meget varm, lad den køle af, før du rører ved den.

• Lad aldrig motoren køre uden opsyn.

• Du må aldrig demontere eller pille ved påmonterede afskærmninger, da de er der for din egen beskyttelse. Check altid, om skærmene er i god stand og sikre. Hvis de er beskadigede eller mangler, MÅ STAMPEMASKINE IKKE BRUGES, før skærmen er sat på igen eller repareret.

• Du må ikke bruge stampemaskine, hvis du er syg, træt eller under indÀ ydelse af alkohol eller medicin.

• Denne maskine er konstrueret til at eliminere evt. risiko som følge af brug af maskinen. Men der er dog stadig VISSE risici, og disse risici er ikke nemt genkendelige, og kan forårsage tilskadekomst eller skade på ejendom, og endda have døden til følge. Hvis sådanne uforudsigelige og uigenkendelige risici pludselig bliver åbenlyse, skal maskinen straks standses. og brugeren eller hans overordnede skal tage forholdsregler til at eliminere sådanne risici. Det kan til tider være nødvendigt, at producenten informeres om sådanne hændelser med henblik på indarbejdelse af forholdsregler mod sådanne hændelser i fremtidige maskiner. Brændstofsikkerhed Forkert vedligehold eller brug kan være farligt. Læs dette afsnit og forstå det, før du udfører vedligeholdelse, eftersyn eller reparationer. FORSIGTIG

• Før du fylder brændstof på, skal du slukke for motoren og lade den køle af.

• Når du fylder brændstof på, er RYGNING FORBUDT og al åben ild i området skal være slukket.

• Brændstofspild skal straks sikres med sand. Hvis du får benzin eller diesel på tøjet, skal du straks skifte tøj.

• Opbevar brændstof i en godkendt, specialkonstrueret beholder væk fra varme- og antændelseskilder.

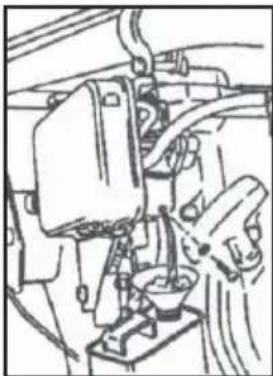

• Når du fylder benzin på, skal du bruge en ordentlig tragt og undgå at spilde på motoren. Sikkerhed Og Sundhed Vibration. Noget af vibrationerne fra drift af maskinen føres op gennem håndtaget og over til brugerens hænder. Altrad Belle RTX programmet er specielt konstrueret til at reducere hånd/armvibrationsniveauerne. Se speci¿ kationerne og tekniske data for vibrationsniveauer og driftstider (anbefalede maks. daglige påvirkningstid. Maks. driftstid MÅ IKKE overskrides. Personlige værnemidler. Egnede personlige værnemidler skal bruges, når dette udstyr anvendes dvs. sikkerhedsbriller, handsker, høreværn, støvmaske og fodtøj med tåforstærkning af stål. Brug tøj, der er egnet til det arbejde, du udfører. Bind langt hår op, og tag smykker af, der evt. kan blive fanget i udstyrets bevægelige dele. Støv. Komprimeringsprocessen danner til tider støv, som kan være sundhedsfarligt. Brug altid en maske, der er egnet til den type støv, der dannes. Brændstof. Olie og benzin anvendt i denne maskine kan udgøre følgende farer:

• Forgiftning, hvis benzin- eller oliedampene indåndes.

• Allergisk reaktion, hvis der spildes benzin eller olie på huden.

• Brand og eksplosion, hvis benzinen og olien håndteres i nærheden af rygende gløder eller åben ild.

• Pas på ikke at indtage brændstof eller indånde brændstofdampe og undgå, at det kommer I kontakt med huden. Vask straks sprøjt fra benzin eller diesel af. Hvis du får benzin eller diesel i øjnene, skal du skylle med rigeligt vand og søge læge så snart som muligt. Udstødningsgasser. Stampemaskine må ikke bruges indendørs, eller hvor pladsen er trang. Sørg for at der er god ventilation i arbejdsområdet. Udstødningsgasserne, der dannes i fra dette udstyr, er yderst giftige og kan dræbe! ADVARSEL Brændstof er brændbart. Det kan forårsage tilskadekomst og skade på udstyr og bygninger. Sluk for motoren, sluk al åben ild og undgå at ryge, mens du fylder benzin eller diesel på. Tør altid spildt brændstof op. ADVARSEL97 Inspektion før start. Inspektionen før start, der beskrives efterfølgende, skal udføres, før hver eneste start på et arbejdsstræk eller efter hver ¿ re timers brug, alt efter hvad der sker først. Se afsnittet om eftersyn for en detaljeret vejledning. Hvis der opdages fejl, må stampemaskine ikke bruges, før fejlen er udbedret.

1. Undersøg stampemaskine grundigt for tegn på skade.

2. Check væskeledninger, slanger, påfyldningsstudse, aÀ øbspropper og alle andre områder for

tegn på utætheder eller beskadigelse. Alle utætheder skal udbedres før brug.

Brug maskinolien med den korrekte viskositet. (SAE 10W-30 mineralolie anbefales)

4. Check motorens brændstofstand, og fyld op efter behov. Brug ren benzin. Brug af forurenet

benzin kan beskadige systemet. 5. Check, om luft¿ ltret er rent. Akkumulering af store mængder snavs/støv i ¿ lterelementet resulterer i uregelmæssig motordrift. Rens luft¿ lterelementet, når det er forurenet (se afsnittet om vedligeholdelse). 6.1 For at kontrollere olieniveauet i stamperens ben, anbring maskinen på en À ad overÀ ade og sørg for at motoren ligger plant med jordoverÀ aden, som vist nedenunder.

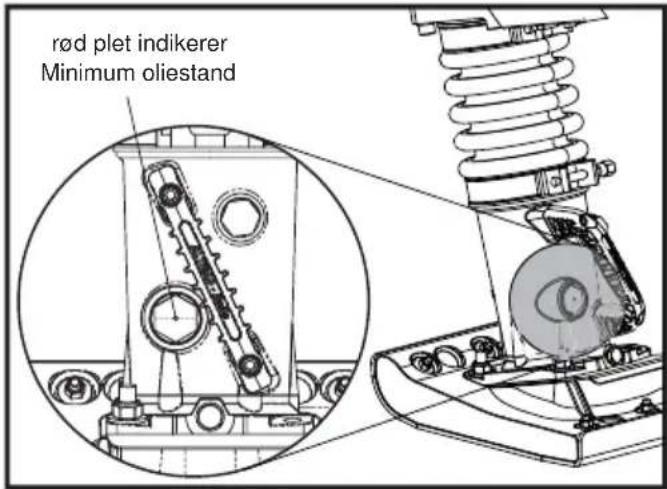

6.2 Det minimale niveau er ved det røde punkt i kontrolglasset i stamperens ben. (SAE 10W-30 mineralolie anbefales)

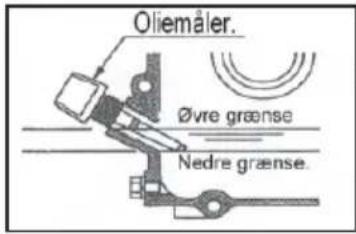

Kontrolposition for stamperbensolie Kontrolposition for motorolie Check Før Start Bemærk: Denne maskine bruger blyfri benzin. Benzintanken må aldrig fyldes med en blanding af olie og benzin. FORSIGTIG Lang Tids Opbevaring Ved lang tids opbevaring, tøm benzinen i karburatoren ved at køre motoren, mens benzinhanen er lukket (kun benzin). Benzinens kemiske sammensætning vil forringes efter lang tids opbevaring. Når maskinen skal opbevares i lang tid, skal al benzinen tømmes fra benzintanken. Fjern ligeledes benzinen fra svømmerhuset på karbura- toren ved at tømme benzinen ud gennem drænproppen (kun benzin). Rengør bundpladen, og smør lidt olie på for at forhindre rustdannelse. Rengør stamperskoen og påfør et let olielag for at forhindre rustdannelse. Dæk maskinen til, og opbevar den på et tørt sted.98 Start- Og Stopprocedure Forkert drift kan være farligt. Læs og forstå dette afsnit, før du starter maskinen. FORSIGTIG For at stoppe maskinen i nødstilfælde, À yt gashåndtaget til nødstopsposition. Det stopper øjeblik- kelig maskinens vibration. ADVARSEL Honda GX100 & GX120

1. Åbn for brændstoffet.

2. Sæt gashåndtaget i tomgangsindstillingen (Halvvejs mellem høj og lav indstilling).

3. Skal chokeren skal der åbnes for chokeren.

4. Tryk karburatorens primerpumpe 4 gange (eller mindst 10 gange hvis maskinen er ny eller efter at maskinen har været tømt for brandstof). 5. Tag godt fat i kontrolhåndtaget med den ene hånd, grib håndtaget på træksnorsstarteren med den anden. Træk i træksnoren, indtil du mærker motormodstand, og lad starteren springe tilbage.

6. Pas på, at du ikke trækker startersnoren helt ud, og træk hurtigt i håndtaget.

7. Gentag dette, indtil motoren tænder.

8. Når motoren er tændt, stilles chokerhåndtaget gradvist tilbage i slukket indstilling ved at À ytte den til højre.

9. Lad motoren køre i frigang i nogle minutter, indtil den er varm.

10. Efter at motoren er varmet op, er maskinen klar til brug.

11. Flyt hurtigt gashåndtaget til indstillingen for høj hastighed, ’H’, for at undgå at beskadige koblingen. Indstillingen, ’fuld gas’ er allerede indstillet fra fabrikken for at opnå optimal maskinydelse.

12. Når motoren kører i indstillingen for fuld gas, bevæger maskinen sig fremad og komprimerer løst materiale.

13. Som forberedelse til at standse maskinen À yttes gashåndtaget til den lave indstilling (Low).

14. Lad motoren køre i tomgang i mindst 1-3 minutter.

15. Tryk den RØDE maskinstopknap og hold den inde.

16. Sluk for brændstoffet.

17. Tag godt fat i kontrolhåndtaget med den ene hånd, grib håndtaget på træksnorsstarteren med den anden. Træk i træksnoren, indtil du mærker motormodstand, og lad starteren springe tilbage. Dette vil forhindre evt. luft eller fugtighed i at komme ind i cylinderen. Yanmar L48

1. Flyt motorhastighedskontakten til positionen RUN.

2. Tag godt fat i kontrolhåndtaget med den ene hånd, grib håndtaget på træksnorsstarteren med den anden. Træk i træksnoren, indtil du mærker motormodstand, og lad starteren springe tilbage. 3. Tryk dekompressionskontakten ned og frigør den. Dekompressionskontakten vil automatisk returnere til sin oprindelige position, når motoren starter.

4. Pas på, at du ikke trækker startersnoren helt ud, og træk hurtigt i håndtaget.

5. Gentag dette, indtil motoren tænder.

6. Lad motoren køre i frigang i nogle minutter, indtil den er varm.

7. Efter at motoren er varmet op, er maskinen klar til brug.

8. Flyt hurtigt gashåndtaget til indstillingen for høj hastighed, ’H’, for at undgå at beskadige koblingen. Indstillingen, ’fuld gas’ er allerede indstillet fra fabrikken for at opnå optimal maskinydelse.

9. Når motoren kører i indstillingen for fuld gas, bevæger maskinen sig fremad og komprimerer løst materiale.

10. Som forberedelse til at standse maskinen À yttes gashåndtaget til den lave indstilling (Low).

11. Lad motoren køre i tomgang i mindst 1-3 minutter.

12. For at bringe motoren til standsning skal du À ytte motorhastighedskontakten til positionen STOP.

I koldt vejr, hvis du har problemer med at starte motoren, fjern olieproppen og tilføje 2cc mo- torolie til oliehavnen og sæt olieproppen. FORSIGTIG99 Maks. o./min. som vist ovenfor er antallet af antændelser per minut. GX120 motor for RTX 66 og RTX 74 har det endelige gearforhold som 17/16, og antallet af antændelser per minut er forskelligt fra antallet af omdrejninger af motorens PTO-aksel. Denne indstilling må IKKE ændres, da det ville kunne resultere i uregelmæssig vibration eller skade på transmissionsmekanismen, og både motorens og maskinens garanti ville blive ugyldig FORSIGTIG Betjening Af RTX Løftning. Hvor det er nødvendigt at bruge løfteudstyr til at placere RTX’en, skal du se efter, at gummiisoleringerne på betjeningshåndtaget ikke er beskadigede eller revnede. Hvis isoleringerne er revnede eller beskadigede, skal de skiftes ud, før der gøres forsøg på at løfte maskinen. Du skal også sikre dig, at løfteudstyret har en arbejdslastgrænse der passer til RTX’ens vægt (se speci¿ kationsskemaet på side 5 eller maskinens fabriksskilt). Fastgør egnede kæder eller slynger til løftepunktet oven på RTX’ens betjeningshåndtag og INGEN andre steder.

• Husk altid at slukke for motoren, før du transporterer eller À ytter maskinen omkring eller udfører eftersyn på den. Når du har kontrolleret alt det nævnte i ’før start’ afsnittet, kan du starte motoren. ALTRAD Belle RTX-programmet af stampere er monteret med en centrifugalkobling. Dette gør det muligt for motoren at køre i tom- gang uden at krumtapmekanismen kører. Efterhånden som motorhastigheden øges indkobles koblingen, og motoren begynder at drive krumtapmekanismen.

• For at undgå beskadigelse af centrifugalkoblingen skal gashåndtaget À yttes hurtigt fra ’L’ til ’H’ indstillingen.

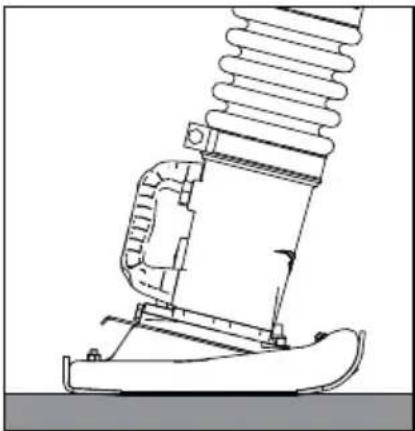

• Undgå at bruge maskinen på en komprimeret, hård eller uelastisk overÀ ade. I modsat fald vil transmissionsmekanismen blive beskadiget, og maskinens levetid stærkt reduceret.

• Når der arbejdes i nærheden af gravede grøfter, skal maskinen anvendes korrekt, for at sikre at den ikke falder ned i grøften.

• Sørg for, at stamperen kun styres ved at bruge håndtagsgrebet. Det må kun skubbes. Stamperen må ikke trykkes ned i materialerne, der komprimeres.For stort tryk på betjeningshåndtaget vil føre til utilfredsstillende komprimering, fordi hoppefunktionen blokeres. Transportering. Når maskinen transporteres eller opbevares, skal den så vidt mulig placeres opret. Hvis det er nødvendigt at lægge maskinen ned, må den ALDRIG lægges sådan, at luft¿ ltret vender nedad. Hvis dette sker kan olien i cylinderen komme ind i forbrændingskammeret eller ind i luft¿ ltret, hvilket kan resultere i startvanskeligheder. Hvis maskinen lægges fremover (med stamperens krumtapdæksel vendt ne- dad) er der mindre risiko for at motorolien spilder ind i cylinderen eller motorens luft¿ lter. Men hvis motoren stadig er varm, kan benzin, der spildes på motoren, antænde en brand. Læg maskinen ned, efter at den er helt afkølet. Hvis maskinen er monteret med transportrullerne på betjeningshåndtaget, kan den nemt læsses af og på et køretøj. Hæld maskinen fremover, indtil transportrullerne berører køretøjets gulv. Løft den nederste del af maskinen med grebet på stampeskoen, og skub fre- mover for at læsse maskinen på køretøjet. Under transport skal maskinen bindes fast og så vidt mulig placeres opret. Maskinen tages af køretøjet ved at hælde maskinen fremover, indtil transportrullerne berører gulvet. Løft derpå den nederste del af maskinen lidt, og træk den langsomt ud. Arbejde i store højder Ved konstant arbejde i store højder over 1.000 m vil det være nødvendigt at skifte motorens hoveddyse ud med en type, som giver korrekt brændstoftilførsel til motoren. Ellers vil enheden lide af manglende motorkraft og kan ikke fungere rigtigt. For at opnå korrekt funktion skal motorhastigheden indstilles til maksimum. FORSIGTIG Start- Og Stopprocedure Model Motor Maks. o./min. Optimum Øvre grænse RTX 50 Honda GX100 3,800 +/- 50 3,850 RTX 60 Honda GX100 3,800 +/- 50 3,850 RTX 66 Honda GX120 3,400 + 0 / - 50 3,400 RTX 68 Honda GX100 3,800 +/- 50 3,850 RTX 74 Honda GX120 3,400 + 0 / - 50 3,400 RTX 80D Yanmar L48 Maksimal motoromdrejning blev indstillet på fabrikken på følgende måde:100 Vejledning I Problemløsning Problem Årsag Løsning Motoren vil ikke starte. Ingen brændstof. Fyld brændstof på tanken. Brændstof Tap er blevet lukket Åbn for brændstoffet. Motoren er ikke primet. (GX100 Kun) Tryk karburatorens primerpumpe 4 gange og træk rekylhåndtaget, indtil motoren starter. Motoren er ikke primet. (Kun Diesel) Se Service og vedligeholdelse i denne manual. Tændrør forurenet eller beskadiget. (Kun Benzin) Udskift tændrør. Defekt Karburator (Kun Benzin) Servicere Karburator. Motoren standser pludseligt, eller stopper, når motorens omdrejningstal øges. Se Ovenfor Se Ovenfor Hoveddyse af Karburator (GX120 Kun) Tag hoveddysen af karburatoren og rent med trykluft. Snavset luft¿ lterelement. Rens ¿ lterelementet. Tændrørshætten er løs. (Kun Benzin) Tæt passe hætten til prop. Motoren kører, men maskinen ikke producerer effekt. Mangel på motorkraft. Se Ovenfor. Koblingen glider. Afmonter kobling forsamling, Clean sko og tromme med passende opløsningsmiddel. Ud skift koblingen sko om nødvendigt. Krumtapmekanisme er beskadiget. Kontakt forhandler. Forkert drift kan være farligt. Læs og forstå dette afsnit, før du starter maskinen. FORSIGTIG Vedligeholdelse Altrad Belle RTX-programmet er konstrueret til at give mange års problemfri brug. Men det er vigtigt, at den enkle vedligeholdelse, der beskrives i dette afsnit, udføres regelmæssigt. Det anbefales, at en godkendt Altrad Belle forhandler udfører alle større vedligeholdelsesarbejder og reparationer. Brug altid ægte Altrad Belle reservedele, da brug af efterligninger kan gøre garantien ugyldig. Før der udføres vedligehold på maskinen, skal der slukkes for motoren. Hvis der udføres arbejde på en maskine med benzinmotor, skal højspændingsledningen kobles fra tændrøret. Stil altid stampemaskine på en plan À ade for at sikre, at aÀ æsninger af væskestandene er korrekte. Brug kun de anbefalede olier (se oversigten nedenfor). Servicering af motoren. Efterse motoren i overensstemmelse med motorproducentens speci¿ kationer. Se drifts- og vedligeholdelseshåndbogen for motoren. Yanmar L48 Genstart Hvis motoren er kørt tør for diesel eller man har skiftet brændstof¿ lter, skal Yanmar-motoren genstartes. Gør sådan. Eftersyn

1. Åbn brændstofhanen.

2. Flyt maskinhastighedskontakten til positionen RUN.

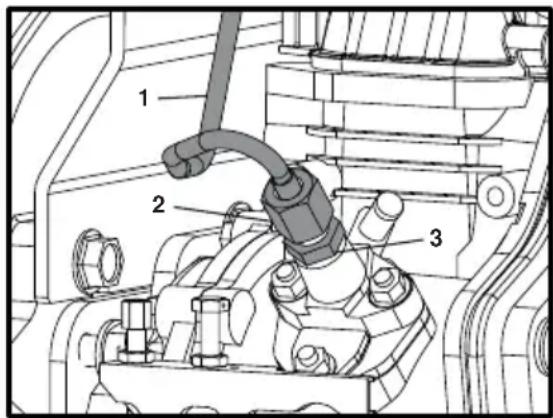

3. Løsn indsprøjtningsrøret (Nr. 1) ved at løsne møtrikken på

indsprøjtningsrøret (Nr. 2) med 2 stk. 17mm fastnøgler.

4. Løsn dysen på brændstofpumpen (Nr. 3) 2 hele omgange

BEMÆRK! – Dysen MÅ IKKE fjernes.

5. Hold indsprøjtningsrøret væk fra dysen og vent, indtil dieselolien løber frit

6. Indstil dysen på brændstofpumpen til 12Nm.

7. Monter indsprøjtningsrøret og indstil det til 12Nm.

8 Monter dækslet på tanken og start motoren ved hjælp af Start og Stop-sektionen i denne manual.101 Vedligehold: Hver 8 timer eller daglig.

1. Check, om der er løse skruer og møtrikker. Spænd igen efter

2. Check og rengør luft¿ lterelementet, smør elementet igen i

overensstemmelse med motorproducentens anbefalinger. Hvis driftsforholdene er usædvanligt støvede og hårde, skal ¿ lterelementet rengøres oftere.

3. Check oliestanden i motorens krumtaphus, og fyld på efter behov.

Check oliestanden i stampercylinderen efter følgende fremgangsmåde. 3a. Sørg for, at maskinen ikke har kørt de seneste 10 minutter. 3b. Stil maskinen på en plan overÀ ade, og fjern olieproppen. 3c. Oliens overÀ ade skal kunne ses lige under den nedre kan af hullet til olieproppen. Fyld på efter behov. BEMÆRK: Pas på ikke at fylde for meget olie på stampercylinderen. Hvis der fyldes for meget på, belastes motoren for meget, hvilket kan resultere i dårlig eller uregel mæssig vibration. Vedligehold: Først 20 timer i operation

1. Skift olien i stampercylinderen

Vedligehold: Hver 50 timer eller ugentlig.

2. Check, om der er løse skruer og møtrikker. Spænd igen efter behov.

Vedligehold: Hver 200 timer.

3. Skift olien i stampercylinderen. Pas på ikke at fylde for meget på.

Benzin, smøremiddel og tændrør.

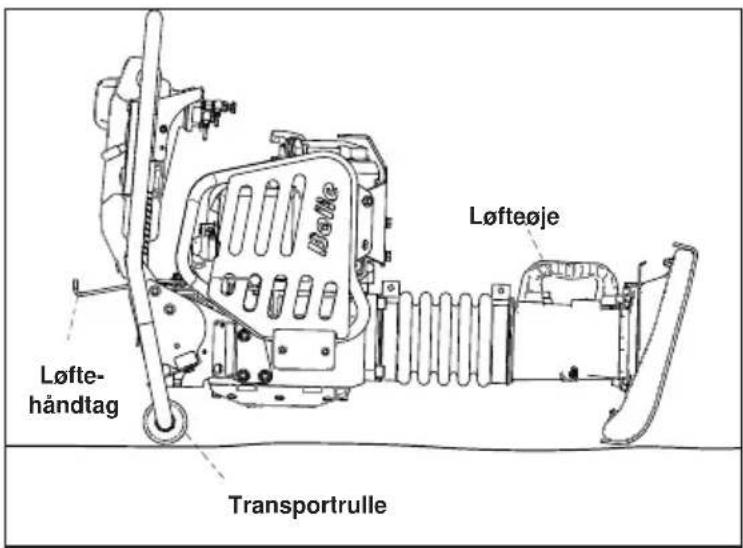

RTX 80D Diesel L48 0.8 Litres102 Løfte- håndtag Transportrulle Løfteøje Transport på Pladsen RTX stamper må À yttes lodret af 2 personer, ved at lægge den på transportruller (hvis den er monteret) og må blive trukket ved hjælp af løftehåndtaget eller ved at bruge slyngen eller talje i løfteøjet. BEMÆRK: Slyngen eller talje i løftehåndtaget må ikke benyttes. Transport på Vej RTX stamper skal transporteres i stående stilling, fastgjort til lastbilens kasseside eller fastgjort inde i lastvognen (panellastbil). Hvis det ikke er muligt, må den kun lægges ned på transportrullerne eller styrehåndtagets frontbøjle i en stabil position og kraftigt fastspændt, for at beskytte den mod rulning eller glidning. Transport Kontroller venligst at du har læst og forstået den nedenstående information fuldstændig, før du forsøger at transportere RTX Rambukken. FORSIGTIG Hjulsæt indstilling

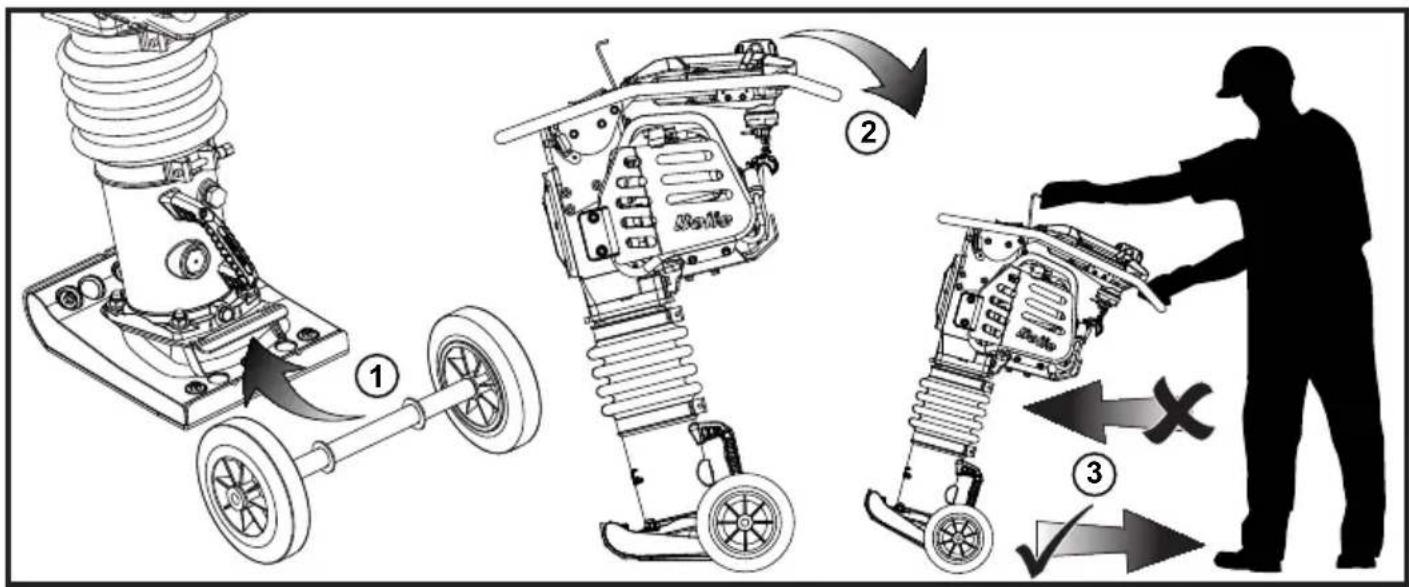

1. Anbring hjulsættet under pladekanten på den nedre stampeben.

2. Når hjulsættet er aktiveret, vip stamperen en smule baglæns, indtil hjulene tager stamperens vægt.

3. Transport stamperen til den ønskede placering KUN ved at À ytte den baglæns.

LAD IKKE hjulsættet stå uden opsyn, når det er aktiveret eller under drift, da det vil gøre stamp- eren ustabil. Kun til transportformål! ADVARSEL

Garanti Din nye ALTRAD Belle ‘RTX’ stampemachine garanteres for den oprindelige køber i en periode på et år (12 måneder) fra den oprin- delige købsdato. ALTRAD Belle garantien gælder defekter i konstruktion, materialer eller udførelse. Følgende dækkes ikke af ALTRAD Belle garantien: 1. Skade som følge af forkert brug, misbrug, tab eller lignende skade som følge af at anvisningerne for samling, betjening eller brugervedligeholdelse ikke er blevet fulgt. 2. Modi¿ kationer, tilføjelser eller reparationer, der udføres af andre personer end ALTRAD Belle eller deres udnævnte agenter. 3. Transport- eller forsendelsesomkostninger til og fra ALTRAD Belle eller deres udnævnte agenter for reparation eller taksering af en reklamation for en hvilken som helst maskine. 4. Udgifter til materialer og/eller arbejdsløn for fornyelse, reparation eller udskiftning af komponenter som følge af almindelig brug. Følgende komponenter er ikke dækket af garantien.
