KASUTUSJUHEND BELLE RTX 66 Lescha

ɂɋɉɈɅɖɁɈȼȺɌɖ ɋɂɅɂɄɈɇ RUS188 Sisukord Kuidas kasutada käesolevat kasutusjuhendit? Käesoleva kasutusjuhendi juhiste järgi saate pinnasetihendustambiga RTX ohutult töötada ja seda nõuetekohaselt hooldada. Kasutusjuhend on mõeldud pinnasetihendustambi RTX müügiesindajatele ja kasutajatele. Eessõna Peatükis “Seadme kirjeldus” tutvustatakse seadme ehitust ja juhtkange. Peatükis “Keskkond” antakse ülevaade sellest, kuidas kõlbmatuks muutunud seadet keskkonnasõbralikult käidelda. Peatükkides “Üldohutusnõuded” ning “Tervis ja ohutus” selgitatakse, kuidas kasutada seadet ümbruskonnale ohutul viisil. Peatükk “Käivitamine ja seiskamine” sisaldab käivitamis- ja seiskamisjuhiseid. Peatükis “Veaotsing” on toodud juhised seadme töös tekkivate probleemide lahendamiseks. Peatükis “Hooldus” esitatakse seadme hooldamise juhised. Peatükis “Garantii” selgitatakse garantiipõhimõtteid ja vastavate nõuete esitamise korda. Peatükis “Vastavusdeklaratsioon” osutatakse standarditele, milles sätestatud nõuetele käesolev seade vastab. Märkuste tähendused Käesolevas kasutusjuhendis on erilist tähelepanu nõudev tekst tähistatud järgmiselt. EST Seadmega seonduv oht. Kasutusjuhendi nõuete eiramisel võite kahjustada seadet või vigastada ennast. ETTEVAATUST Operaatori elu võib olla ohus. HOIATUS HOIATUS EST EST ÕPPIGE seadme juhtkange ohutult kasutama ja seadet ennast ohutult hooldama. (NB! Enne seadme käivitamist tehke kindlaks, kas oskate selle probleemi korral välja lülitada.) Omaenda turvalisuse huvides kandke ALATI nõutud isikukaitsevahendeid. Kui Teil tekib seoses seadme ohutu kasutamise või hooldamisega KÜSIMUSI, PÖÖRDUGE TÖÖDEJUHATAJA VÕI Altrad BelleI

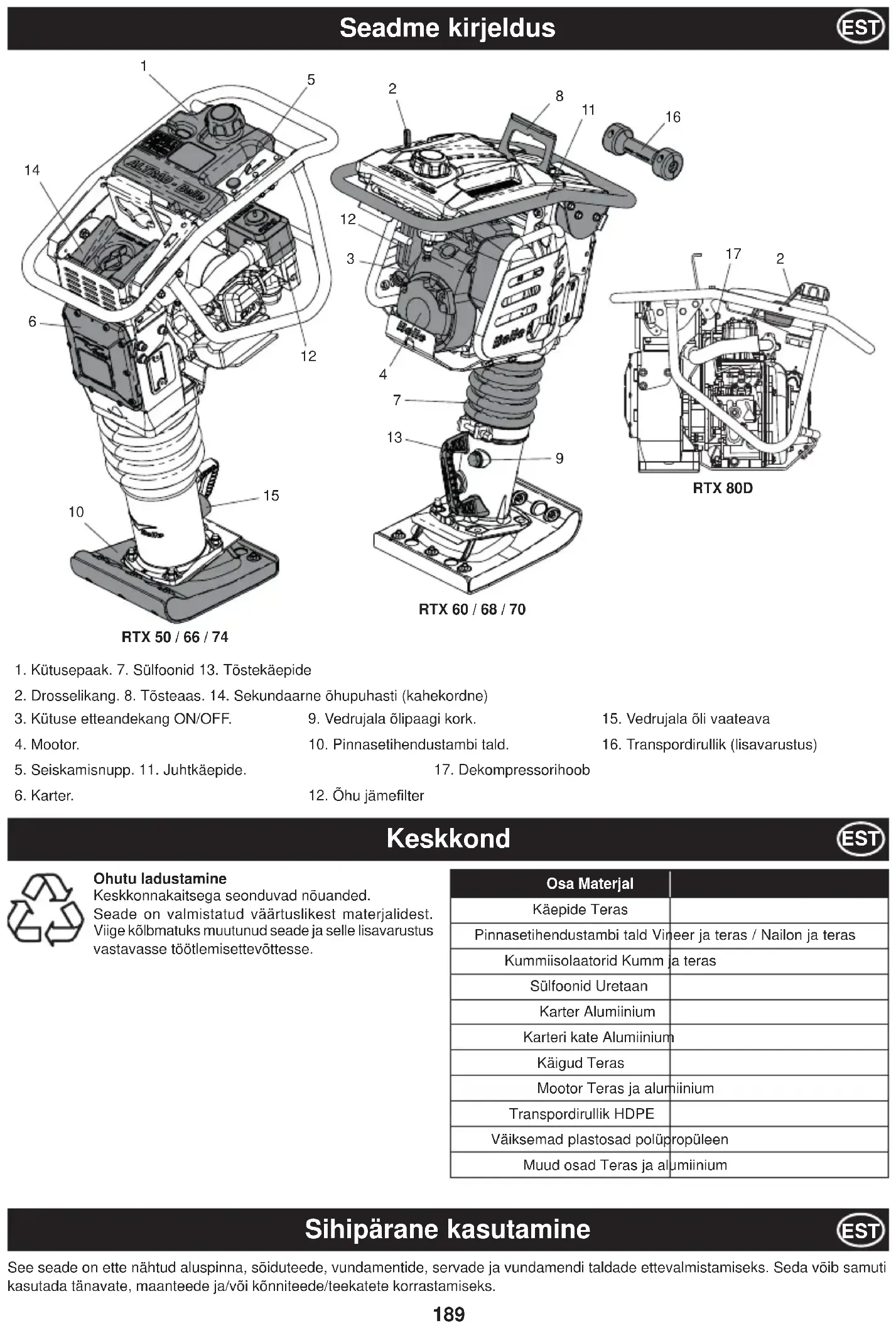

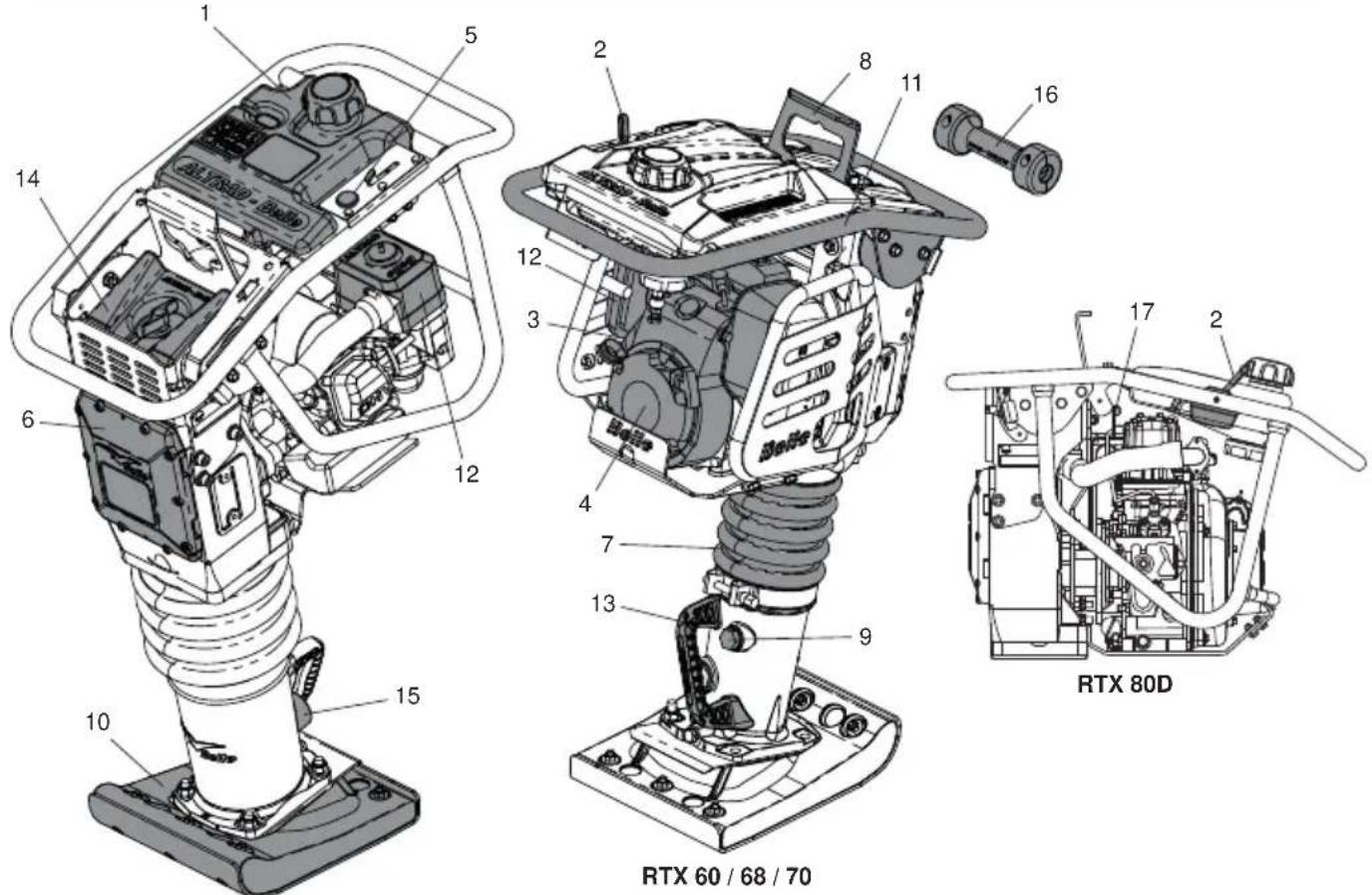

1. Kütusepaak. 7. Sülfoonid 13. Tõstekäepide

2. Drosselikang. 8. Tõsteaas. 14. Sekundaarne õhupuhasti (kahekordne)

3. Kütuse etteandekang ON/OFF. 9. Vedrujala õlipaagi kork. 15. Vedrujala õli vaateava

4. Mootor. 10. Pinnasetihendustambi tald. 16. Transpordirullik (lisavarustus)

5. Seiskamisnupp. 11. Juhtkäepide. 17. Dekompressorihoob

6. Karter. 12. Õhu jäme¿ lter190

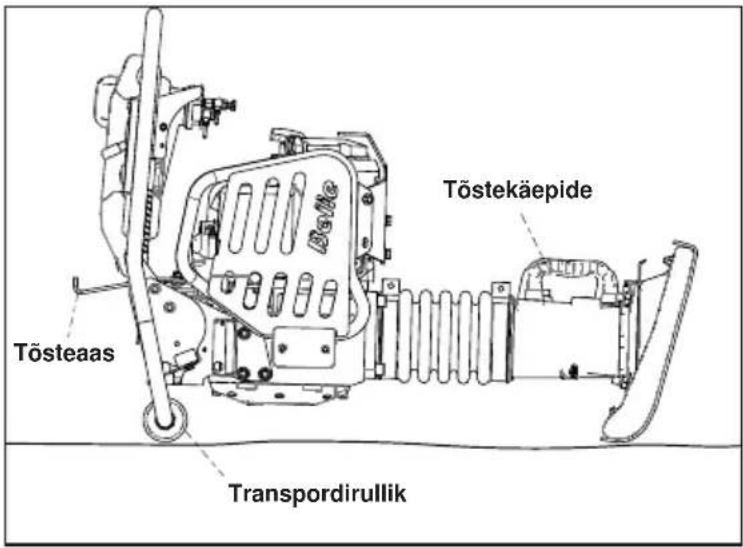

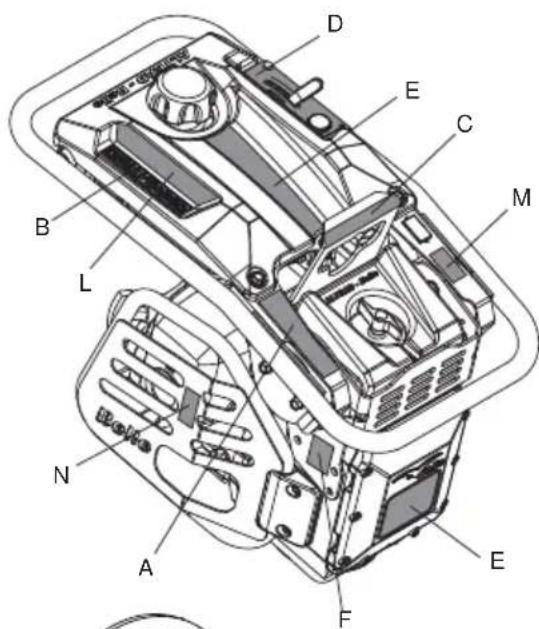

Kleepsud A - transpordikleeps (varuosa nr 800-99631) Töökohal teisaldamine Tihendustampi RTX võib teisaldada vertikaalasendis, kui seda teevad kaks inimest, tihendustambi võib panna transpordirullikule (kui on olemas) või tõmmata seda käepidemest. Teisaldamiseks võib kasutada ka tõsteaasa külge kinnitatud tõstetroppi või vintsi. MÄRKUS: tõstetroppi ega vintsi ei tohi kinnitada tõstekäepideme külge. Transport maanteel Võimaluse korral tuleb tihendustampi RTX transportida püstasendis, kinnitatuna veoauto kasti serva külge või kaubaauto kaubaruumi. Kui see ei ole võimalik, tohib tihendustambi panna ka horisontaalasendisse, kuid ainult nii, et see toetub transpordirullikutele või käepideme eesmisele hoovale. Veeremise ja libisemise vältimiseks peab tihendustamp olema stabiilses asen- dis ja tugevalt kinnitatud. B - Turvasümbolid Kandke kõrvakait- seid Kandke silmakait- seid Kandke turvajalat- seid Kandke kaitsekin- daid. Lugege kasutus- juhendit CE- vastavus Soovitame taaskas- utada EST

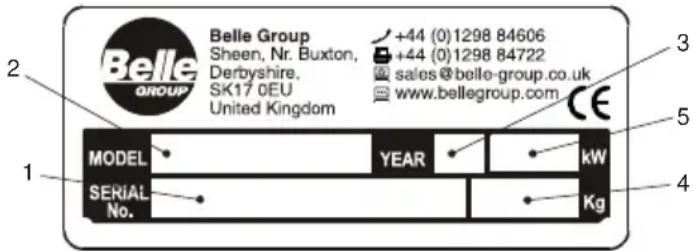

C - tõsteaasa silt (osa nr 800-99630) Tõsteaas on mõeldud kasutamiseks tõstetropi või mehaanilise vintsiga.191 D - seguklapi silt (osa nr 800-99628) STOP Max P/MIN asend Tühikäig- uasend Hädasei- skamisa- send E – kaubamärgi silt Kaubamärgi sildile on märgitud tihendustambi RTX mudeli number. F – mürataseme silt Masina garanteeritud müratase, dB(A). G – vedru ohutuse silt (osa nr 800-99619) Tihendustambi vedrujala alt EI TOHI lahti keerata ega eemaldada ühtegi kruvi. Tihendustambi vedrujalas on tugevalt kokkusurutud vedru, mis võib põhjustada raskeid vigastusi, kui vedru peaks vabanema selle tõttu, et mõni kruvi on lahti keeratud või eemaldatud. Lisateabe saamiseks pöörduge edasimüüja poole. H – mootori käivitamise silt (osa nr 800-99625) Mootori käivitamiseks vajutage neli korda järjest karburaatori pumbale ja seejärel tõmmake käsistarteri käepidemest, kuni mootor käivitub. J - Kütusekraani kleeps (800-99873) Kütusekraani ‘AVATUD’ ja ‘SULETUD’ asend. - Seadme KÄIVITAMISEKS peab kütusekraan olema ‘AVATUD’ asendis. - Kui masinat ei kasutata, samuti selle transportimise ajal peab kütuseklapp olema väljalülitatud asendis „OFF“. K - andmeplaat (osa nr 800-99844) Andmeplaadile on märgitud masina seerianumber ja muu vajalik teave, mida on vaja, kui pöördute masina asjus Altrad Belle poole.

HOIATUS! Lugege kasutusjuhendit Kandke turvajalatseid Kandke kõrvakaitseid Kandke silmakaitseid M – Heitgaaside eest hoiatav kleeps (osa nr 800-99520) Mootoritest eraldub süsinikmonooksiidi, mistõttu peab töökohas olema tagatud hea ventilatsioon. N - Kuum pind kleeps (osa nr 800-99520) ETTEVAATUST! Hoiduge kuumade pindadega ümber mootori ja heitgaasisüsteemi piirkonnas.192 L - Turvasümbolid (osa nr 800-99831) HOIATUS! Lugege kasutusjuhendit Kandke turvajalatseid Kandke kõrvakaitseid Kandke silmakaitseid M – Heitgaaside eest hoiatav kleeps (osa nr 800-99520) Mootoritest eraldub süsinikmonooksiidi, mistõttu peab töökohas olema tagatud hea ventilatsioon. N - Kuum pind kleeps (osa nr 800-99520) ETTEVAATUST! Hoiduge kuumade pindadega ümber mootori ja heitgaasisüsteemi piirkonnas. P - kleeps „Ainult diisel“ (osa nr 800-99524) ETTEVAATUST! Selles mootoris tohib kasutada ainult diislikütust (ainult diiselmudelid). Kleepsud EST193 Vibratsioonitase: Miinimumtase - EN500 Part 4.

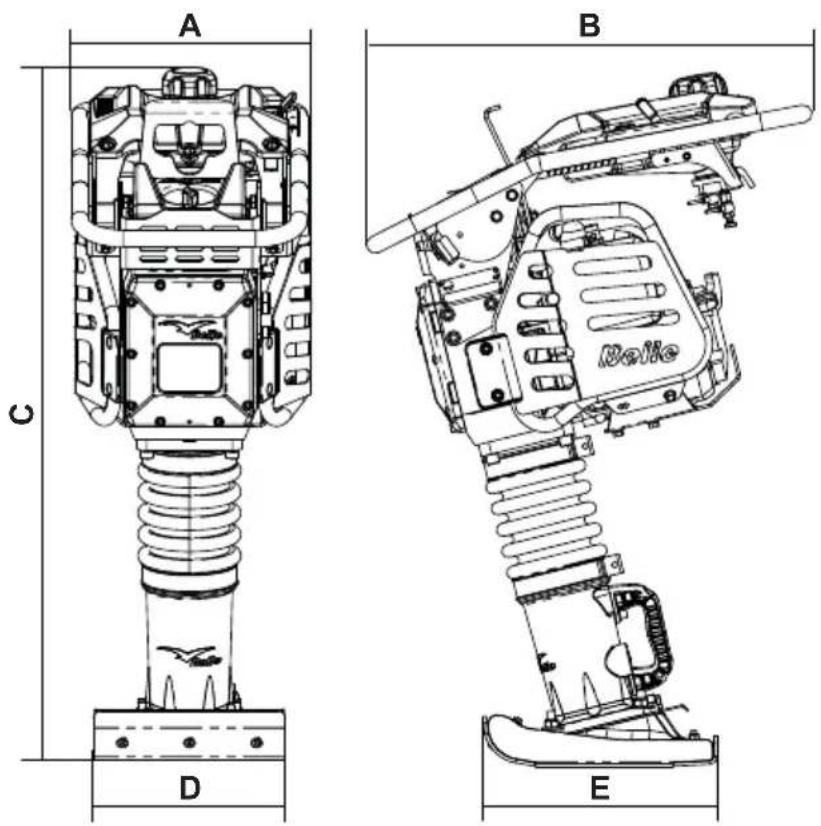

Tehnilised andmed EST Mudel RTX50 RTX60C RTX60 RTX66 RTX68 RTX74 RTX80DA - Laius (mm) 345 425 345 425B - Pikkus (mm) 670 705 700 705 700C - Kõrgus (mm) 975 975 1065 1040 1065 1081 D - Tihendustambi talla laius* 230mm 165mm 280mm E - Tihendustambi talla pikkus* 335mmMootori mudel Honda GX100HondaGX120 HondaGX100HondaGX120Yanmar L48 Mootori tüüp 4 taktiline, OHC, Õhkjahutus Üks silinder Maksimumvõimsus (kW) 2.3 2.6 2.3 2.6 3.5 Kütuse tüüp Pliivaba bensiin DieselKütusepaagi maht (Liitrit) 2.5 2.5Karburaatori tüüp DiafragmaUjukikam- ber DiafragmaUjukikam- ber sissepritseKäivitusmehhanism Tagasipõrkuv Töökaal (kg) 57.7 60 79 70 84 86 Vibratsioonisagedus (Hz) 11 10 11 10 10 Löögijõud (kN) 12.5 13.6 13.6 16.5 16 18.6 20.5 Lööki minutis (bpm) 450 - 660 450 - 600 450 - 660 450 - 600 450 - 600 Käik (mm) 52Müratase (dB(A)) 1083 telje vibratsioon (m/s

) 9.82 7.25 7.25 7.61 7.45 11.3 11.8194 Üldohutusnõuded Teie enda ja teiste inimeste ohutuse tagamiseks lugege käesolevad ohutusnõuded hoolikalt läbi. Veenduge, et saate neist aru. Oper- aator peab täpselt teadma, kuidas seadmega ohutult töötada. Kui Te ei ole päris kindel, kuidas pinnasetihendustampi RTX ohutult ja õigesti kasutada, pöörduge töödejuhataja või Altrad Bellei esindaja poole. - Seadet tohib kasutada ainult selleks ette nähtud otstarbel ja sellega tohib töötada vaid vastava väljaõppega personal. - Seadme omanik peab tagama, et kasutaja järgib riigis kehtivaid töökaitse-eeskirju ja vajadusel korraldama vastava väljaõppe. - Seade on raske ja seda ei tohi üksi tõsta. PALUGE ABI või kasutage sobivat tõsteseadet. - Seadmega võib töötada ainult stabiilsel pinnal. Kraavide servadel töötamisel jälgige, et seade ei libiseks kraavi. - Ümbritsege tööpiirkond ohutuslindiga ja jälgige, et kõrvalised inimesed oleksid ohutus kauguses. - Seadmega töötamisel (vt ptk “Tervis ja ohutus”) kandke alati vastavaid isikukaitsevahendeid. - Enne seadme KÄIVITAMIST tehke endale selgeks, kuidas probleemi korral seade VÄLJA LÜLITADA. - Enne transportimist, tööobjektil teisaldamist või hooldustööde tegemist lülitage seade alati välja. - Töötamisel muutub mootor väga kuumaks. Ärge puudutage mootorit enne, kui see on maha jahtunud. - Ärge kunagi jätke töötava mootoriga seadet järelevalveta. - Ärge kunagi eemaldage ega puutuge paigaldatud kaitsekatteid. Kaitsekatted on mõeldud Teie ohutuse tagamiseks. Kontrollige alati, kas kaitsekatted on nõuetekohases seisukorras ja korralikult kinnitatud. ÄRGE KASUTAGE pinnasetihendustampi RTX enne, kui kahjustatud kaitsekate on välja vahetatud või parandatud. - Ärge kasutage pinnasetihendustampi RTX, kui olete haige, väsinud või alkoholi või ravimite mõju all. - Kuigi seade on konstrueeritud nii, et sellega töötamisel on risk minimaalne, võib see mõnel juhul siiski olla vähesel määral OHTLIK. Kõrvalohte ei saa sageli ennetada ja need võivad põhjustada kehavigastusi, varakahju või surmaga lõppevaid õnnetusi. Ohtlikus olukorras seisake seade viivitamatult. Operaator ja töödejuhataja peavad rakendama vajalikud meetmed vastava ohu kõrvaldamiseks. Vahel on vaja sellistest juhtumitest teavitada ka tootjat, et viimane saaks edaspidi vajaduse korral vastavaid meetmeid rakendada. Kütuse ohutus EST - Enne kütusepaagi täitmist seisake mootor ja laske sel jahtuda. - Kütusepaagi täitmisel ÄRGE suitsetage. Hoolitsege, et läheduses poleks lahtist tuld. - Tankimisel kasutage sobivat lehtrit ja vältige kütuse sattumist mootorile. - Mahavoolanud kütus tuleb otsekohe liiva abil absorbeerida. Kui kütust satub riietele, siis vahetage need ära. - Hoidke kütust selleks otstarbeks ettenähtud konteineris, eemal kuuma- ja süüteallikatest. Vibratsioon Seadmega töötamisel tekkiv vibratsioon kandub mõnel määral käepideme kaudu operaatori kätele. Altrad Bellei pinnasetihendustambid RTX on konstrueeritud selliselt, et kätele/käsivartele rakenduv vibratsioon väheneb. Andmed vibratsioonitaseme ja kasutusaja (soovitusliku maksimaalse päevase kasutusaja) kohta leiate seadme spetsi¿ katsioonist ja tehnilistest andmetest. ÄRGE ÜLETAGE maksimaalselt lubatud kasutusaega. Isikukaitsevahendid Seade võib põhjustada kehavigastusi või varakahju, kui see töö ajal teeb järske liigutusi, libiseb, jääb kinni, kukub, või põrkab millegi vastu või kui selle valest ja hooletust käsitsemisest tingituna paiskub õhku materjalitükke või kui sellega töötatakse piiratud alal. Seadme kasutamisel kandke vastavaid isikukaitsevahendeid, näiteks kaitseprille, -kindaid, kõrvatroppe, kaitsemaski ning terastaldade ja pöiaosa tugevdusega jalanõusid. Kandke töö tegemiseks sobivaid rõivaid. Pange pikad juuksed kinni ja võtke ära kõik ehted, mis võivad seadme liikuvate osade vahele jääda. Tolm Tihendamistööde käigus võib tekkida tervist kahjustav tolm. Kandke alati tolmuliigile vastavat kaitsemaski. Kütus Seadmes kasutatav õli ja kütus võivad põhjustada alljärgnevat: - kütuse- või õliaurude sissehingamisest tingitud mürgitus; - kütuse või õli nahale sattumisest tingitud ülitundlikkus; - tulekahju või plahvatus kütuse ja õli kasutamisel suitseva materjali või lahtise tule lähedal. Ärge neelake kütust alla ega hingake sisse kütuseaure. Vältige kütuse sattumist nahale. Peske kütusepritsmed otsekohe maha. Kui kütust satub silma, peske silmi rohke veega ja pöörduge esimesel võimalusel arsti poole. Heitgaasid Tervis ja ohutus EST Ärge töötage pinnasetihendustambiga RTX sisetingimustes ega suletud ruumides. Tagage tööpiirkonnas piisav ventilatsioon. Valed hooldusvõtted võivad põhjustada ohtu. Lugege alljärgnev enne hooldus- või remonditööde tegemist hoolikalt läbi. ETTEVAATUST Kütus süttib kergesti ja võib põhjustada vigastusi või varakahju. Enne kütusepaagi täitmist seisake mootor, samuti hoolitsege, et läheduses poleks lahtist tuld, ärge suitsetage. Pühkige mahavoolanud kütus alati ära HOIATUS Selle seadme heitgaasid on väga mürgised ja võivad põhjustada surma! HOIATUS195 Käivituseelne ülevaatus Järgnevalt kirjeldatud käivituseelne ülevaatus tuleb teha iga kord enne töö alustamist või iga nelja töötunni tagant, olenevalt sellest, kumb aeg saabub varem. Üksikasjalikud juhised on toodud hooldust käsitlevas peatükis. Kui avastate pinnasetihendustambi RTX rikke, ei tohi seadet kasutada enne, kui see on ära parandatud.

1. Kontrollige pinnasetihendustampi RTX, et avastada võimalikud kahjustused.

2. Veenduge, et voolikud, täiteavad, väljavoolukraanid ega teised osad ei leki. Enne tööleasumist

kõrvaldage kõik lekked.

3. Kontrollige mootoriõli taset ja pange vajadusel õli juurde.

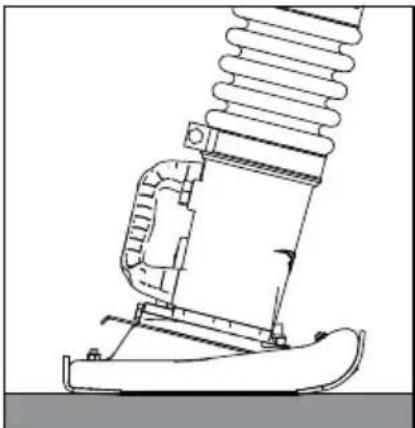

3.1. Mootoriõli taseme kontrollimiseks pange masin tasasele pinnale nii, et mootor on horisontaalses asendis. Selleks asetage tihendustamp nii, nagu allpool näidatud. 3.2. Keerake õlikork lahti ja veenduge, et õli tase ulatub täiteava servani. Kasutage õige viskoossusega mootoriõli. (Soovitame kasutada mineraalõli SAE 10W-30.)

4. Kontrollige mootorikütuse taset ja lisage kütust vajaduse korral. Kasutage ainult puhast

kütust. Saastunud kütus võib kahjustada kütusesüsteemi. 5. Kontrollige, kas õhu¿ lter on puhas. Filtrisse kogunenud liigse tolmu/mustuse tõttu muutub mootori töö ebaühtlaseks. Puhastage saastunud õhu¿ ltrit (vt ptk “Hooldus”). moteur. Si l’élément du ¿ ltre à air est colmaté, il faut le nettoyer (se reporter au chapitre “Entretien”). 6. Kontrollige tihendustambi vedrujala õli taset ja vajadusel lisage õli (õlitaseme kontrollimiseks peab tihendustamp olema seisnud vähemalt 10 minutit). 6.1. Tihendustambi vedrujala õlitaseme kontrollimiseks pange masin tasasele pinnale nii, et vedrujalg on horisontaalselt maapinnal, nagu allpool näidatud. 6.2. Minimaalset õli taset tähistab punane täpp tihendustambi vedrujala õlinäidikul. (Soovitame kasutada mineraalõli SAE 10W-30.) Tihendustambi vedrujala õlitaseme kontrollimise asend Mootoriõli kontrollimise asend Käivituseelne kontroll EST MÄRKUS. See seade töötab pliivaba bensiiniga. ÄRGE kunagi valage kütusepaaki õli ja bensiini segu. HOIATUS Pikaajaline ladustamine EST Pikaajaliseks ladustamiseks tühjendage karburaator kütusest. Selleks laske mootoril töötada kinni keeratud kütusekraaniga (ainult bensiiniga) Kütuse keemiline koostis halveneb pikaajalisel ladustamisel. Seadme pikaajaliseks ladustamiseks tühjendage kütusepaak täielikult. Avage tühjenduskork (vaadake diagrammi) ja tühjendage karburaatori ujukikamber kütusest (ainult bensiiniga) Puhastage kummiosad õlist ja tolmust. Puhastage tihendustambi tald ja rooste vältimiseks katke see õhukese õlikihiga. Katke seade ja pange see hoiule kuiva kohta.196 Käivitamine ja seiskamine Honda GX100 & GX120

1. Avage kütusekraan.

2. Seadke pöörete reguleerimise kang käivitusasendisse START (asendite HIGH ja LOW vahel).

3. Seadke õhuklapi kang asendisse CLOSED

4. Vajutage neli korda järjest (või vähemalt 10 korda, kui masin on uus või on eelnevalt kütus paagist täielikult välja töötatud) karburaatori pumbale. 5. Hoidke ühe käega kindlalt juhtkäepidemest kinni ja haarake teise käega tagasipõrkuva starteri nöörist ja tõmmake starteri käepidet, kuni tunnete takistust, seejärel vabastage starter. 6. Olge ettevaatlik. Ärge tõmmake starteritrossi liiga suures ulatuses välja. Tõmmake starteri käepidet energiliste liigutustega.

7. Korrake toimingut, kuni mootor käivitub.

8. Kui mootor on käivitunud, lükake õhuklapi kang pikkamööda asendisse OPEN.

9. Laske mootoril soojenemiseks töötada paar minutit tühikäigul.

10. Kui mootor on soojenenud, võite alustada tööd.

11. Siduri kahjustamise vältimiseks seadke drosselikang kiiresti kõrgete pöörete asendisse H. Tehases reguleeritud täispöörded tagavad seadme optimaalsed tööomadused.

12. Mootori täispöörete rakendamisel liigub seade edasi ja tihendatava pinna lahtine osa “kerkib”.

13. Mootori seiskamiseks seadke drosselikang madalate pöörete asendisse LOW.

14. Laske mootoril töötada 1–3 minutit tühikäigul.

15. Vajutage PUNASELE mootori seiskamise nupule ja hoidke see all.

16. Keerake kütusekraan kinni.

17. Tõmmake tagasipõrkuva starteri käepidet, kuni tunnete takistust. Laske starteri käepide käest lahti – see liigub algasendisse tagasi. Selliselt takistate õhu või niiskuse sattumist silindrisse Yanmar L48

1. Lükake mootoripöörete reguleerhoob asendisse RUN.

2. Hoidke ühe käega kindlalt juhtkäepidemest kinni ja haarake teise käega tagasipõrkuva starteri nöörist ja tõmmake starteri käepidet, kuni tunnete takistust, seejärel vabastage starter.

3. Vajutage dekompressorihoob alla ja seejärel laske lahti. Mootori käivitumisel naaseb dekompressorihoob automaatselt

algasendisse tagasi. 4. Olge ettevaatlik. Ärge tõmmake starteritrossi liiga suures ulatuses välja. Tõmmake starteri käepidet energiliste liigutustega.

5. Korrake toimingut, kuni mootor käivitub.

EST Masina seiskamiseks hädaolukorras lükake seguklapi hoob hädaseiskamisasendisse. Masina vibreerimine lõppeb kohe HOIATUS Valed hooldusvõtted võivad põhjustada ohtu. Lugege alljärgnev osa enne seadme käivitamist läbi. ETTEVAATUST

6. Laske mootoril soojenemiseks töötada paar minutit tühikäigul.

7. Kui mootor on soojenenud, võite alustada tööd.

8. Siduri kahjustamise vältimiseks seadke drosselikang kiiresti kõrgete pöörete asendisse H. Tehases reguleeritud täispöörded tagavad seadme optimaalsed tööomadused.

9. Mootori täispöörete rakendamisel liigub seade edasi ja tihendatava pinna lahtine osa “kerkib”.

10. Mootori seiskamiseks seadke drosselikang madalate pöörete asendisse LOW.

11. Laske mootoril töötada 1–3 minutit tühikäigul.

12. Mootori seiskamiseks seadke mootoripöörete reguleerhoob asendisse STOP.

Külma ilmaga, kui teil on probleeme mootori käivitamist eemaldage Oil Plug and lisada 2cc mootori õli õli port ja sisesta õlikorgi. ETTEVAATUST197 MÄRKUS: Erinevate mootorite maksimumpöörded on tehases reguleeritud järgmiselt. Ülaltoodud maksimaalne pöörete arv minutis näitab süttimiskordade arvu minutis. Mudelite RTX66 ja RTX74 mootori GX120 lõppkäikude suhe on 17/16 ja süttimiskordade arv minutis erineb käitusvõlliga varustatud mootorite pöörete arvust. ÄRGE muutke tehases reguleeritud väärtusi. Vastasel juhul võib vibratsiooni sagedus muutuda ebakorrapäraseks ja käigukast kahjustuda. Samuti kaotab kehtivuse mootori ja seadme garantii. ETTEVAATUST Kasutamine Tõstmine Kui on vaja pinnasetihendustampi teisaldada, veenduge, et juhtkäepidet katvad kummiisolaatorid ei ole kahjustunud ega pragunenud. Vahetage pragunenud või kahjustunud kummiisolaatorid enne seadme tõstmist välja. Samuti kontrollige, kas tõsteseadme maksimaalne lubatud koormus vastab pinnasetihendustambi kaalule (vt lk 5 toodud spetsi¿ katsioonitabelist või seadme andmesildilt). Kasutage sobivate kettide või tõstetroppide kinnitamiseks AINULT pinnasetihendustambi juhtkäepidemel asuvat tõstepunkti.

• ÄRGE kunagi transportige ega tõstke pinnasetihendustroppi RTX siis, kui selle mootor töötab, isegi juhul, kui vahemaad on lühikesed. Pärast peatükis “Käivituseelne kontroll” kirjeldatud ülevaatuse tegemist võite mootori käivitada. Altrad Bellei pinnasetihendustamp RTX on varustatud tsentrifugaalsiduriga, mis võimaldab mootoril tühikäigul töötada, ilma et karterimehhanism rakenduks. Mootori pöörete suurenemisel rakendab sidur mootori ja mootor käivitab karterimehhanismi.

• Tsentrifugaalsiduri kahjustamise vältimiseks seadke drosselikang kiirelt asendist L asendisse H. EST

• Ärge töötage täielikult tihendatud, tugeval ja jäigal pinnal. Vastasel juhul rikute käiguülekandemehhanismi ja seadme kasutusiga lüheneb märgatavalt.

• Kitsas kraavis töötamisel võib pinnasetihendustambi tald kraavi servade vahele kinni jääda ja viltu suunatud löök seadet, eriti selle talda, tõsiselt kahjustada.

• Juhtige pinnasetihendustampi ainult käepidemest. Töötamisel võib seadet ainult lükata. Pinnasetihendustampi ei tohi suruda tihendatava materjali sisse. Juhtkäepidemele rakendatud liigse surve tõttu hakkab seade hüplema ja töötulemuste kvaliteet halveneb. Transport Transportimisel või ladustamisel asetage seade horisontaalasendisse. Seadme külili asetamisel veenduge, et õhu¿ lter EI jää suunaga allapoole. Vastasel juhul võib silindris olev õli voolata põlemiskambrisse või õhu¿ ltrisse ning põhjustada häireid seadme käivitamisel. Seadme asetamine esiosale (pinnasetihendustambi kate vastu maad) välistab küll mootoriõli sattumise silindrisse ja mootori õhu¿ ltrisse, kuid kui mootor on veel kuum, võib sellele sattunud kütus põhjustada tulekahju. Asetage seade külili, kui see on täielikult jahtunud. Veorullikuga varustada juhtkäepidemega seadet on lihtne sõidukile ja sellelt maha laadida. Kallutage seade ettepoole, kuni veorullik toetub sõiduki alusele. Tõstke seadme alumine osa pinnasetihendustambi tallal asuva käepideme abil üles ja lükake seadet pealelaadimiseks ettepoole. Seade peab olema transpordi ajal tugevalt kinnitatud ja asuma horisontaalasendis. Mahalaadimiseks kallutage seadet ettepoole, kuni rullik toetub põrandale. Tõstke veidi seadme alumist osa ja tõmmake see välja.

Kui töötate pidevalt suurtel kõrgustel, 1000 m (3000 jalga) või kõrgemal merepinnast, vahetage mootori peadüüs sellise mudeli vastu, mis tagab mootori nõuetekohase varustamise kütusega. Vastasel korral jääb mootori võimsus nõrgaks ja seade ei tööta nõuetekohaselt. Valed hooldusvõtted võivad põhjustada ohtu. Lugege alljärgnev osa enne seadme käivitamist läbi. ETTEVAATUST Käivitamine ja seiskamine EST Mudel Mootor Maks. P/MIN Optimaalne Ülempiir RTX 50 Honda GX100 3,800 +/- 50 3,850 RTX 60 Honda GX100 3,800 +/- 50 3,850 RTX 66 Honda GX120 3,400 + 0 / - 50 3,400 RTX 68 Honda GX100 3,800 +/- 50 3,850 RTX 74 Honda GX120 3,400 + 0 / - 50 3,400 RTX 80D Yanmar L48198 Veaotsingu Juhised EST Probleem Põhjus Lahendus Mootor ei käivitu. Puudub kütus. Täitke kütusepaaki. Kütuse kraani on suletud. Avage kütuse kraan. Mootor ei ole käivitusvalmis. (GX100 ainult) Vajutage neli korda järjest karburaatori pum bale ja tõmmake käsistarteri käepidemest, kuni mootor käivitub Mootor ei ole käivitusvalmis. (Ainult Diesel) Vaata Service ja hooldus käsiraamatu osa. Süüteküünal saastunud või kahjustatud. (Ainult bensiiniga) Vahetage süüteküünal. Vale Karburaator. (Ainult bensiiniga) Teenindus Karburaator. Mootor peatub äkki, või peatub, kui mootori pöörded on suurenenud. vt eespool. vt eespool Peamised joa Karburaator on ummistunud. (GX120 ainult) Võtke välja peamised joa Karburaator ja pu hastage suruõhuga. Õhu¿ ltrielement määrdunud. Puhastage element. Süüteküünal on lahti. (Ainult bensiiniga) Tihedalt sobib kork pistik. Mootor töötab, kuid masin ei tooda mõju. Vähene mootori võimsus. vt eespool. Sidur libiseb. Lammuta sidur koost, Clean kinga ja trumli nõuetekohase lahustiga. Vahetage sidur kinga, kui vaja. Crank mehhanism on kahjustatud. Pöördu esindusse. Hooldus Altrad Bellei pinnasetihendustambid RTX on väga kvaliteetsed ja neid saab probleemideta kasutada pikka aega. Kuid samas on oluline korrapäraselt teha kasutusjuhendi selles peatükis kirjeldatud lihtsaid hooldustöid. Kõikide suuremate hooldus- ja remonditööde tegemiseks soovitame pöörduda Altrad Bellei volitatud müügiesindaja poole. Kasutage alati Altrad Bellei originaalvaruosi, vastasel korral võib garantii kaotada kehtivuse. Enne hooldustöödega alustamist seisake mootor. Enne bensiinimootori hooldamist ühendage kõrgepingejuhe süüteküünlast lahti. Õigete tulemuste saamiseks peab pinnasetihendaja õlitaseme kontrollimise ajal olema alati paigutatud tasasele pinnale. Kasutage ainult soovitatud õlisid (vt tabelit). Mootori hooldus Mootori hooldamisel järgige tootja spetsi¿ katsiooni. Järgige mootori kasutus- ja hooldusjuhendit. Yanmar L48 mootori tööks ettevalmistamine Diislikütuse otsasaamisel, samuti pärast kütuse¿ ltri vahetamist tuleb Yanmari mootor uuesti tööks ette valmistada, st kütus üles pumbata. Selleks toimige vastavalt alljärgnevatele juhistele. Hooldus EST Enne kütuse ülespumpamist veenduge, et kütusepaak on täis ja paagil ei ole korki peal. ETTEVAATUST

1. Avage kütusekraan.

2. Lükake mootoripöörete reguleerhoob asendisse RUN.

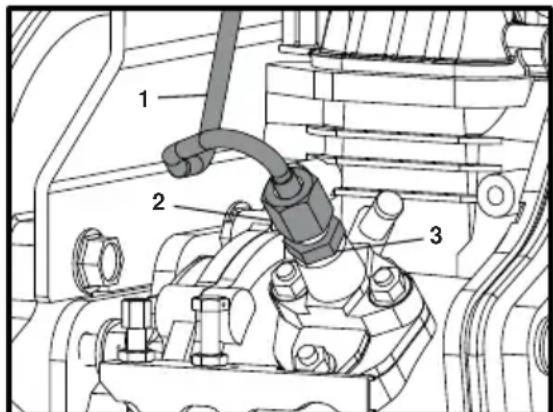

3. Kasutage kahte 17 mm võtit ja vabastage pihustitoru (osa 1), st keerake

pihustitoru mutter (osa 2) lahti.

4. Keerake pritsepumba otsakut (osa 3) kahe täispöörde võrra lõdvemaks.

MÄRKUS: pritsepumba otsakut EI TOHI ära võtta.

5. Hoidke pihustitoru pritsepumba otsakust eemal ja oodake, kuni diislikütus

hakkab välja voolama vabalt ilma õhumullideta.

8 Pange kütusepaagi kork tagasi ja käivitage mootor vastavalt käesolevas juhendis toodud käivitamise ja seiskamise juhistele.

Mootori hooldus Mootori hooldamisel järgige tootja spetsi¿ katsiooni. Järgige mootori kasutus- ja hooldusjuhendit. Hooldus: iga 8 töötunni järel või iga päev

1. Kontrollige, kas poldid ja mutrid on tugevalt kinni keeratud.

Pingutage neid vajadusel.

2. Kontrollige ja puhastage õhu¿ ltrielementi, vahetage element välja

vastavalt mootori tootja soovitustele. Kui töötingimused on tavalisemast tolmusemad ja raskemad, puhastage ¿ ltrielementi sagedamini.

3. Kontrollige õli taset mootorikarteris ja vahetage vajaduse korral õli.

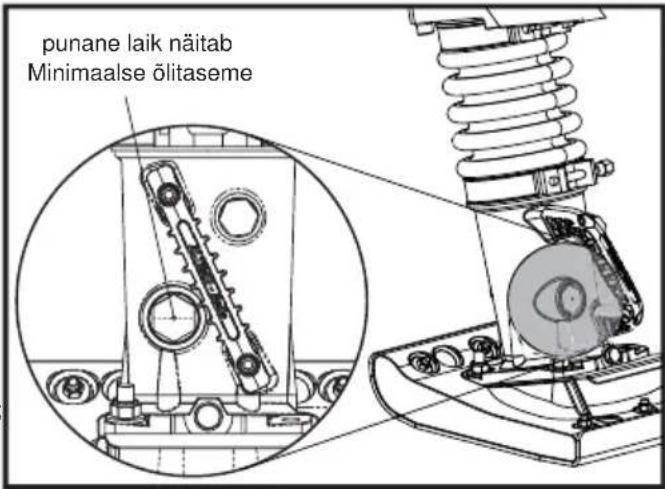

Kontrollige õli taset pinnasetihendustambi silindris vastavat alltoodud juhistele: 3a. veenduge, et seadet ei ole viimase kümne minuti jooksul kasutatud; 3b. viige seade tasasele pinnale ja eemaldage õlikork; 3c. õli tase peab ulatuma napilt õlikorgi ava alumise servani. Lisage vajaduse korral õli. MÄRKUS. Pinnasetihendustambi silindrisse ei tohi panna liiga palju õli. Ületäitmine koormab liigselt mootorit ning selle tagajärjeks on puudulik või ebakorrapärane vibratsioon. Esimesed 20 töötundi

1. Vahetage oli tamperi löögisilindris

iga 50 töötunni järel või kord nädalas

2. Kontrollige, kas poldid ja mutrid on tugevalt kinni keeratud. Pingutage neid vajadusel.

iga 200 töötunni järel.

3. Vahetage pinnasetihendustambi silindriõli. Ärge täitke üle.

Kütus ja määrdeained punane laik näitab Minimaalse õlitaseme Hooldus EST Model Kütus Motoori Karter Pinnasetihendustambi Silinder Õli tüüp Maht Õli tüüp Mootor Maht Õli tüüp Maht RTX 50 Pliivaba Gasoline / Petrol

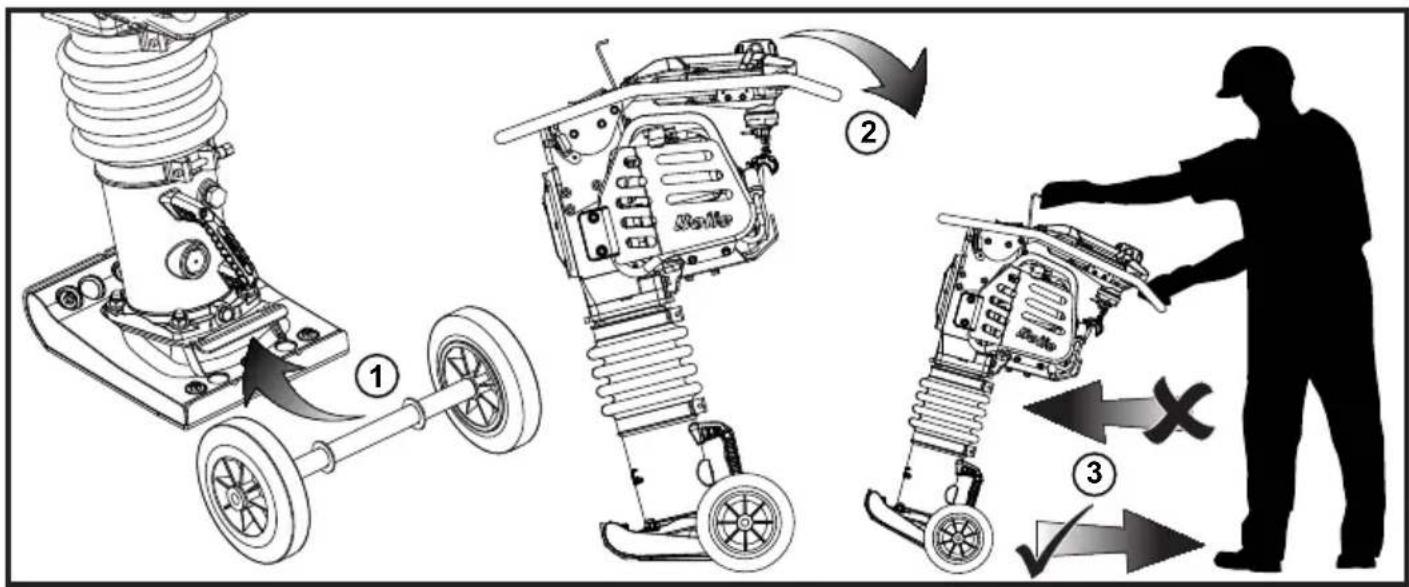

RTX 80D Diesel L48 0.8 L200 Töökohal teisaldamine Tihendustampi RTX võib teisaldada vertikaalasendis, kui seda teevad kaks inimest, tihendustambi võib panna transpordirullikule (kui on olemas) või tõmmata seda käepidemest. Teisaldamiseks võib kasutada ka tõsteaasa külge kinnitatud tõstetroppi või vintsi. MÄRKUS: tõstetroppi ega vintsi ei tohi kinnitada tõstekäepideme külge. Transport maanteel Võimaluse korral tuleb tihendustampi RTX transportida püstasendis, kinnitatuna veoauto kasti serva külge või kaubaauto kaubaruumi. Kui see ei ole võimalik, tohib tihendustambi panna ka horisontaalasendisse, kuid ainult nii, et see toetub transpordirullikutele või käepideme eesmisele hoovale. Veeremise ja libisemise vältimiseks peab tihendustamp olema stabiilses asen- dis ja tugevalt kinnitatud. Tõsteaas Transpordirullik Tõstekäepide ÄRGE muutke tehases reguleeritud väärtusi. Vastasel juhul võib vibratsiooni sagedus muutuda ebakorrapäraseks ja käigukast kahjustuda. Samuti kaotab kehtivuse mootori ja seadme garantii. ETTEVAATUST Transport EST Rattad (lisavarustus)

3. Veeretage (AINULT tagurpidi) tihendustamp soovitud kohta.

Et ratastel tihendustamp on ebastabiilne, ÄRGE JÄTKE seda mingil juhul järelevalveta. Enne tihen- dustambi kasutamist tuleb rattad eemaldada. Ette nähtud ainult tihendustambi transportimiseks! HOIATUS

Garantii EST Altrad Bellei uue pinnasetihendustambi esmaostja jaoks kehtib alates ostukuupäevast üheaastane (12-kuune) garantii. Altrad Bellei garantii kehtib konstruktsiooni-, materjali- ja koostamisvigade korral. Altrad Bellei garantii ei kehti alljärgnevatel juhtudel.

1. Kahjustused, mille on põhjustanud seadme valekasutus, mittesihipärane kasutamine või mahakukkumine, samuti sarnased

kahjustused, kui need tulenesid või tekkisid kasutusjuhendi juhiste eiramisest seadme kokkupanemisel, kasutamisel või hooldamisel.

2. Muudatused, täiendused või remont, mida ei ole teinud Altrad Bellei esindaja ega volitatud müügiesindaja.

3. Kulud, mis on seotud garantii alla kuuluvate seadmete transportimise või saatmisega Altrad Bellei või volitatud

müügiesindaja territooriumile või territooriumilt, et seadet remontida või hinnata. 4. Osade normaalsest kulumisest ja purunemisest tulenevad taastamis-, remondi- või vahetustöödega seotud materjalid ja/või töökulu. Garantii ei hõlma järgmisi osi: - mootori õhu¿ lter, - mootori süüteküünal. Altrad Belle ja/või volitatud müügiesindajad, direktorid, töötajad ega kindlustajad ei vastuta tagajärgede ega muude kahjude, kahjustuste ega kulutuste eest, mis tulenevad või on põhjustatud seadme kasutamise võimatusest. Garantiinõuded Kõik garantiinõuded tuleb kõigepealt saata Altrad Bellei esindusse telefoni, faksi, e-posti või kirja teel. Garantiinõuded: Tel: [phone] Faks: [phone] E-post: [e-mail] Aadress: Altrad Belle Warranty Department, Sheen, Nr. Buxton Derbyshire SK17 0EU England Garantii Registreerimine Rohelisema ja keskkonnasõbralikuma ALTRAD Belle nimel oleme nüüd juurutanud veebipõhise garantii registreerimise. Registreerimislehe leiate meie veebisaidilt aadressil http://www.bellegroup.com/index.php?p=warranty_registration Teise võimalusena võite registreerimislehele pääsemiseks skaneerida oma nutitelefoniga juuresoleva ruutkoodi (QR-koodi). Teavet varuosade tellimise kohta saate veebilehelt www.Belle247.com või pöörduge ALTRAD Belle poole: Tel:- [phone] Fax:- [phone] Email:- [e-mail] Varuosad TEAVE KASUTAGE LOCTITE KASUTAGE ÕLI
