ABM P135 L - Sementtisekoitin Lescha - Ilmainen käyttöohje ja opas

Merkki	Lescha
Malli	ABM P135 L
Tuotetyyppi	Sementin sekoitin (betonimylly)
Allastilavuus	130 L
Suurin sekoituskapasiteetti	110 L
Syöttö	Yksivaiheinen 230 V / 50 Hz
Ottoteho	600 W
Mitat (P × L × K)	1220 × 700 × 1280 mm
Paino	48 kg
Pyörien halkaisija	160 mm
Kallistusasentojen lukumäärä	7
Suojausluokka	Kaksoiseristys (Luokka II)
IP-luokitus	IP44
Suositeltu kaapelin poikkipinta (max 50 m)	2,5 mm²
Takuu	12 kuukautta
Huolto	Puhdistus jokaisen käytön jälkeen; voitele laakerit säännöllisesti
Turvallisuus	Älä laita käsiä liikkuvaan altaaseen; käytä vain suojukset paikoillaan
Varaosat	Saatavilla; katso viitteet ohjekirjasta
Suositeltu käyttö	Betonin ja laastin valmistus muuraustöitä varten
Moottorin tyyppi	Yksivaiheinen sähkömoottori
Pyörien lukumäärä	2 (umpipyörät)
Kallistusjärjestelmä	Vauhtipyörä 7-lovisella levyllä

Usein kysytyt kysymykset - ABM P135 L Lescha

Mikä on ABM P135 L -sekoittimen altaan suurin kapasiteetti?

Altaan kapasiteetti on 130 L ja suurin sekoituskapasiteetti on 110 L.

Kuinka puhdistaa altaan sisäosa tehokkaasti?

Käytä kauhallinen soraa ja vettä, ja pyöritä allasta. Voit myös käyttää painepesuria, mutta vältä veden suihkuttamista moottoriin.

Millaisia materiaaleja tällä betonimyllyllä voidaan sekoittaa?

Se on suunniteltu betonin ja laastin valmistukseen muuraustöihin. Kaikki muut kemialliset tai elintarvikkeiden sekoitukset eivät ole suositeltavia.

Mitä turvallisuusvarotoimia on noudatettava?

Älä koskaan laita käsiä, päätä tai työkalua liikkuvaan altaaseen. Älä käytä ilman suojuksia. Irrota pistoke ennen toimenpiteitä. Käytä vain kansi kiinni.

Mikä on moottorin teho ja sen sähkönsyöttö?

Moottori on yksivaiheinen 230 V / 50 Hz, ottoteho on 600 W. Kaksoiseristys (Luokka II), maadoitusjohtoa ei tarvita.

Kuinka allas asetetaan seoksen tyhjentämistä varten?

Kallistuslevyssä on 7 lovea. Asennot 3 (vasen) ja 5 (oikea) mahdollistavat tyhjennyksen. Käännä vauhtipyörä halutulle lovelle.

Mikä on takuun kesto ja mitä se kattaa?

Takuu on 12 kuukautta ostopäivästä lukien. Se kattaa viallisten osien ilmaisen vaihdon, jotka johtuvat valmistusviasta, mutta ei vahinkoja, jotka johtuvat väärästä käytöstä.

Kuinka saan varaosia?

Ota yhteys jälleenmyyjääsi ja ilmoita tyyppi, valmistuspäivämäärä ja sarjanumero (kannessa). Täsmenä osien määrä, nimitys ja viitenumero.

Mitä tehdä, jos moottori ylikuumenee?

Vältä tyhjäkäyntiä, se aiheuttaa ylikuumenemista. Tarkista kaapelin poikkipinta (2,5 mm² enintään 50 m). Jos ongelma jatkuu, irrota pistoke ja ota yhteys ammattilaiseen.

Voiko käyttää jatkojohtoa? Jos kyllä, mikä poikkipinta?

Kyllä, mutta poikkipinnan on oltava sopiva: 2,5 mm² enintään 50 m pituudelle. Pidemmälle pituudelle hanki vahvempi poikkipinta. Älä koskaan jätä kaapelia käärittynä telineeseen.

KÄYTTÖOHJE ABM P135 L Lescha

TEKNISET TIEDOT ABM P 135 L
Sekoitusrummun tilavuus I 130Sekoituskapasiteetti I 110
Sähkömoottori 230V/50Hz W 600
P mm 1220L mm 700K mm 1280
Pyörän halkaisija ø mm 160
Paino (sis. sähkömoottorin) kg 48

3 4 5 2 6 7 1

LAASTIN JA BETONIN VALMISTUS

Rumpu voidaan kallistaa lukituslevyn avulla 7 eri asentoon

Asento 1 Sekoitusrummun avaaminen ylöspäin.

Asento 2 Sekoitus vasemmalla puolella.

Asento 3 Tyhjennys / lepoasento vasemmalla puolella.

Asento 4 Sekoitusrummun avaaminen alaspäin.

Asento 5 Tyhjennys / lepoasento oikealla puolella.

Asento 6 ja 7 Sekoitus oikealla puolella.

	Annostelut betonin ja laastin valmistuksessa (25 kg sementtisäkkiä käytettäessä)
		Hiekka		Sora	Ves
BETONI		30 I		60 I	Cirka 13 I
LAASTI		60 I		-	Cirka 13 I

• Kallista sekoitusrumpu haluamaasi asentoon (vasemmalle tai oikealle). Aineet sekoittuvat paremmin rummun ollessa vaaka-asennossa, mutta se heikentää koneen kapasiteettiä.
• Kaada sekoitusrumpuun ensin pieni määrä vettä, sekoita lisääineisiin (sora tai hiekka) vaadittu määrä sementtiä ja kaada seos rumpuun. Lisää vettä kaatamisen aikana.
• Annostelut on esitetty taulukossa S.1. Ilmoitetut vesimäärät eivät ole sitovia, koska ne voivat vaihdella lisääaineiden

kosteudesta riippuen. Taulukkoarvot ovat sitoumuksettomia arvoja, joista valmistaja ei ota vastuusta (1 lapio = 4 litraa; 1 kottikärry = 60 litraa).

- Anna sekoitusrummun pyöriä noin 1 minuutin, jotta aineet voivat sekoittua hyvin. Älä sekoita aineita 2 minuuttia kauempaa, koska yksittäiset aineet voivat muutoin linkoutua erilleen toisistaan.

Valmistaja ei vastaa vahingoista, jotka aiheutuvat liiallisesta sekoittamisesta.

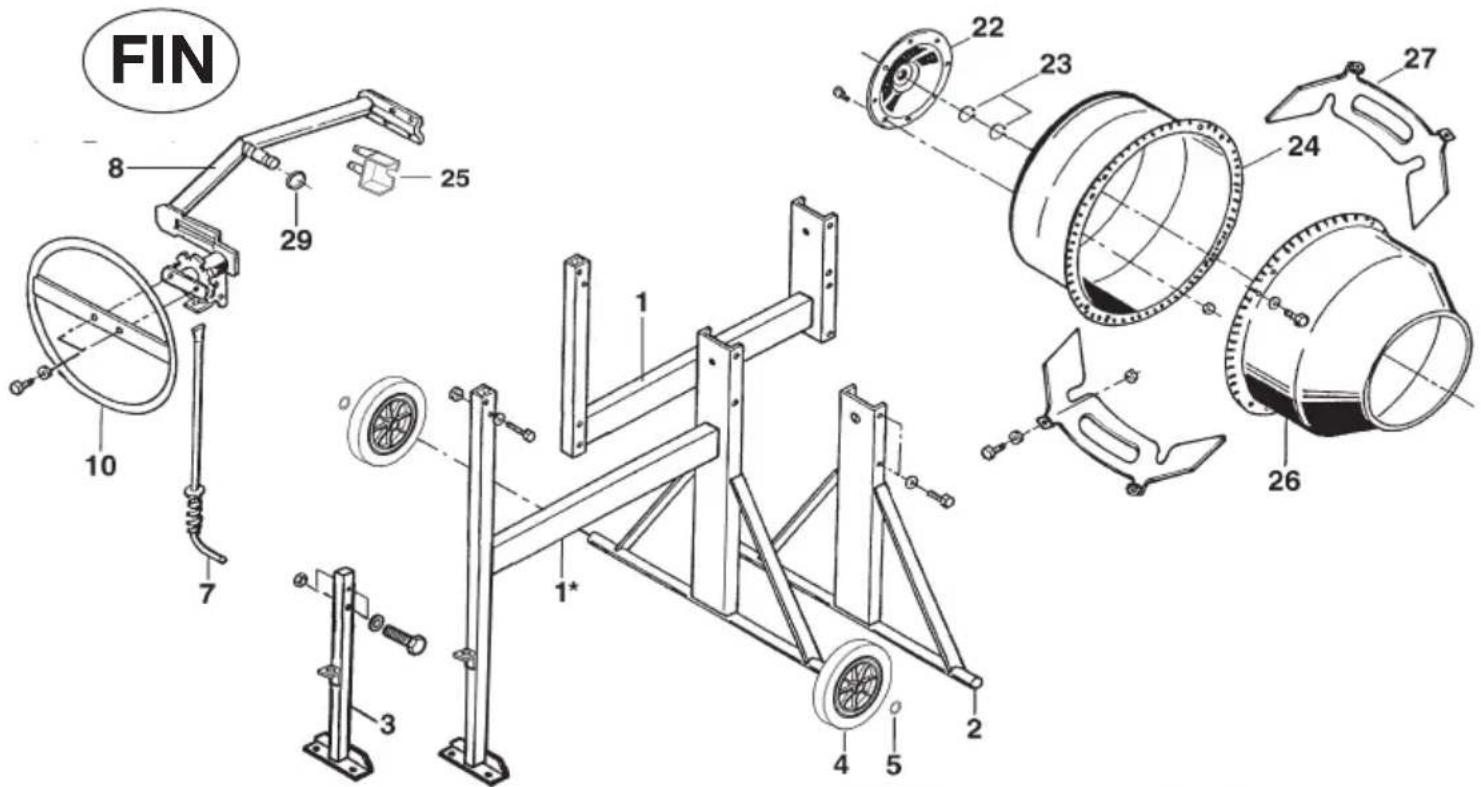

FIN 8 29 25 10 7 1 1* 2 3 4 5 22 23 24 26 27

33 54 56 57 58 50 53 51 52 55

Zeich	Qtät	ABM P 135L	Nimitys
1	1	391006	Asennuskehys
1*		1	650435 Asennuskehys
2	1	391002	Tukijalka takana
3	1	391001	Tukijalka edessä
4	2	90331009	Pyörä / kumi
5	2	009911	Prikka
7	1	90393010	Lukituslaite
8	1	90399106	Kiinnityssanka
10		1	90393013 Irrotettava käsipyörä
22		1	90399102 Laippa
23		2	009916 Lukkorengas 30x2e
24		1	33037 Sekoitusrummun alaosa
25		1	90399113 Suojuksen puolikas
26		1	90399100 Sekoitusrummun yläosa
27		2	90399103 Vääntiöpelti
29		1	400346 Tiivistyskumi

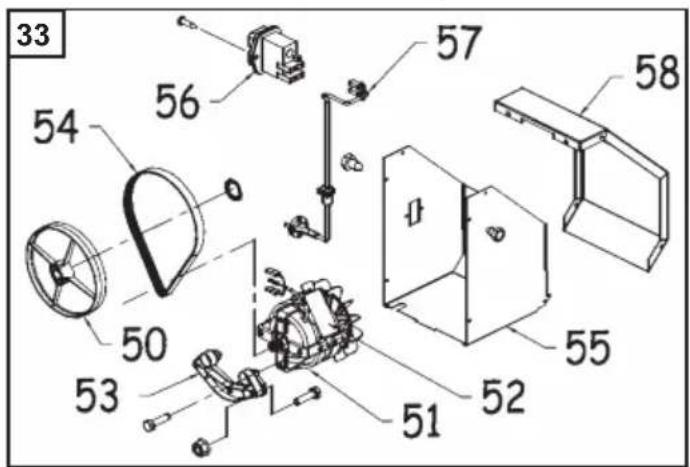

33		1	650430 Motor komplett

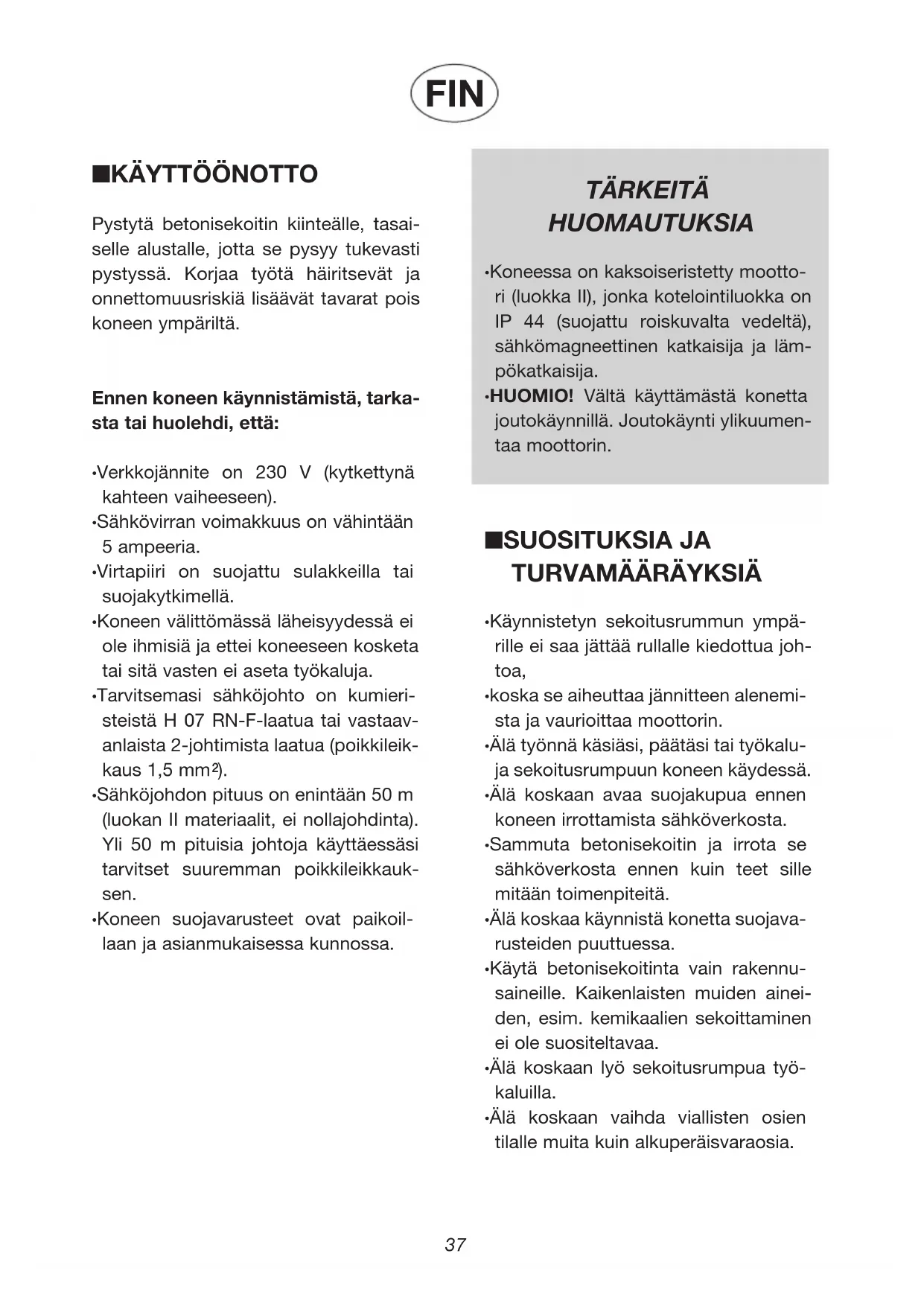

Pystytä betonisekoitin kiinteälle, tasaiselle alustalle, jotta se pysyy tukevasti pystyssä. Korjaa työtä häiritsevät ja onnettomuusriskiä lisäävät tavarat pois koneen ympäriltä.

Ennen koneen käynnistämistä, tarka- sta tai huolehdi, että:

- Verkkojännite on 230 V (kytkettynä kahteen vaiheeseen).

- Sähkövirran voimakkuus on vähintään 5 ampeeria.

•Virtapiiri on suojattu sulakkeilla tai suojakytkimellä.

- Koneen välittömässä läheisyydessä ei ole ihmisiä ja ettei koneeseen kosketa tai sitä vasten ei aseta työkaluja.

- Tarvitsemasi sähköjohto on kumieristeistä H 07 RN-F-laatua tai vastaavanlaista 2-johtimista laatua (poikkileikkaus 1,5 mm ^2 ).

- Sähköjohdon pituus on enintään 50 m (luokan II materiaalit, ei nollajohdinta). Yli 50 m pituisia johtoja käyttäessäsi tarvitset suuremman poikkileikkauksen.

•Koneen suojavarusteet ovat paikoillaan ja asianmukaisessa kunnossa.

- Koneessa on kaksoiseristetty moottori (luokka II), jonka kotelointiluokka on IP 44 (suojattu roiskuvalta vedeltä), sähkömagneettinen katkaisija ja lämpökatkaisija.

•HUOMIO! Vältä käyttämästä konetta joutokäynnillä. Joutokäynti ylikuumentaa moottorin.

■SUOSITUKSIA JA TURVAMÄÄRÄYKSIÄ

- Käynnistetyn sekoitusrummun ympä- rille ei saa jättää rullalle kiedottua johtoa,

- koska se aiheuttaa jännitteen alenemista ja vaurioittaa moottorin.

- Älä työnnä käsiäsi, päätäsi tai työkaluja sekoitusrumpuun koneen käydessä.

- Älä koskaan avaa suojakupua ennen koneen irrottamista sähköverkosta.

- Sammuta betonisekoitin ja irrota se sähköverkosta ennen kuin teet sille mitään toimenpiteitä.

- Älä koskaa käynnistä konetta suojavarusteiden puuttuessa.

- Käytä betonisekoitinta vain rakennusaineille. Kaikenlaisten muiden aineiden, esim. kemikaalien sekoittaminen ei ole suositeltavaa.

-Älä koskaan lyö sekoitusrumpua työ-kaluilla.

-Älä koskaan vaihda viallisten osien tilalle muita kuin alkuperäisvaraosia.

■HOITO

• Puhdista sekoitusrumpu jokaisen käytön jälkeen vedellä ja lapiollisella soraa.
• HUOMIO! Sammuta kone ja irrota se sähköverkosta aina ennen koneen ulkopinnan puhdistamista. Jos käytät vesisuihkua tai painepesuria, varo ruiskuttamasta vettä moottorin sisään.
  -Öljyä kiinnityssangan laakeri aika ajoin voiteluaukon kautta.
• Sekoitusrummun ja käyttöpyörän rullalaakereita ei tarvitse huoltaa eikä voidella.
• Hammaskehä on valmistettu erittäin kestävästä, kulumattomasta yhdistelmämateriaalista, joten sitä ei tarvitse huoltaa eikä voidella. Se vähentää lisäksi melupäästöjä.

Irrota verkkopistoke ennen suojaverhouksen avaamista. Sekoitinta saa käyttää vain suojaverhouksen ollessa täysin suljettuna.

Huomio! Suojaeristetty kone. Suojaluokka II säilyy vain, kun korjauksessa käytetään alkuperäisiä eristysaineosia eikä eristysvälejä muuteta.

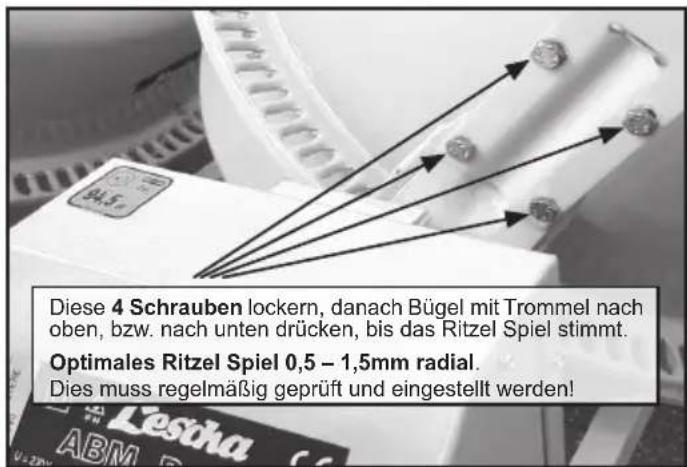

HUOLTO

Sekoitusrummun käyttöpyörä ja käyttöhihna ovat kuluvia osia. Työtaukojen/seisokkien välttämiseksi on suositeltavaa pitää varalla vastaavia varaosia.

■VARAOSAT

Varaosatilaukset tulee toimittaa sopimuskauppiaalle. Varaosia tilattaessa on ilmoitettava betonisekoittimen tyyppi ja tyyppinumero (katso tyyppikilpi moottorinsuojuksen päällä) sekä varaosien lukumäärä, tuotteen nimi ja numero.

■TÄMÄN TUOTTEEN MUUTOKSET

Pyrimme jatkuvasti parantamaan tuotteidemme laatua ja tehokkuutta ja pidä-tämme sen vuoksi oikeuden tehdä muutoksia tässä mainittuun tuottee-seen sarjatuotannon aikana.

TAKUU

Valmistaja myöntää betonisekoittimelle- si 12 KUUKAUDEN takuun ostopäivä- stä lukien. Tämä takuu kattaa valmi- stus- ja materiaalivirheistä johtuneiden viallisten osien maksuttoman korvaami- sen. Valmistaja pidättää oikeuden tar- kastaa ja hyväksyä vialliset osat. Takuu ei kata vahinkoja, jotka aiheutuvat tai- tamattomasta käsittelystä, epäasian- mukaisesta käytöstä, vieraiden varaosien käytöstä tai huonosta kunnossapidosta. Moottorin takuusta on sovittu moottorinvalmistajan kanssa.

Valmistaja ei vastaa vahingoista, jotka johtuvat suositusten ja turvamääräysten noudattamattomuudesta

BETJENING – PLEIE – ENKELTDELER BETONGBLANDERE ABM P 135L

TEKNISKE DATA ABM P 135 L
Rominnhold blandetrommel liter 130Blandekapasitet liter
Elektromotor 230V/50Hz W 600
L mm 1220B mm 700H mm 1280
Hjul, diameter ø mm 160
Vekt med elektromotor kg 48

3 4 5 2 6 7 1

FREMSTILLING AV M∅RTEL OG BETONG

FIN EY-standardinmukaisuustodistus

Vakuutammeomallavastuullamme,ettätämätuotetäyttääEU-direktiivien2006/42/EG, 2006/95/EGja2004/108/EGvaatimukset.

NEF-Samsvarserklæring

Vierklærervedaleneåværeansvarligforatdetteprodukteterisamsvarmedfølgende EF-direktiver:2006/42/EG,2006/95/EGog2004/108/EG.
