MANUALE UTENTE ABM P135 L Lescha
| DATI TECNICI | ABM P 135L |
| Capacità vasca | L | 130 |
| Capacità miscelazione | L | 110 |
| Motore monofase 230V/50Hz | | |
| Potenza assorbita | W | 600 |
| Lunghezza | mm | 1220 |
| Larghezza | mm | 700 |
| Altezza | mm | 1280 |
| Ruote | ø mm | 160 |
| Peso | kg | 48 |
3
4
5
2
6
7
1
FABBRICAZIONE DI CALCESTRUZZO E CALCINA
Il disco di inclinazione comprende 7 posizioni differenti :
Posizion 1 Apertura della vasca verso l'alto.
Posizion 2 Miscelazione a sinistra.
Posizion 3 Svuotamento a sinistra.
Posizion 4 Apertura della vasca verso il basso.
Posizion 5 Svuotamento a destra.
Posizion 6 e 7 Miscelazione a destra.
| Dosaggio dei calcestruzzi e calcine correnti per 1 sacco da cemento de 25 kg |
 | Sabbia |  | Graniglia |  |  Acq |
| Cemento | 30 L | 60 L | 13 L circa |
| Malta di calce | 60 L | - | 13 L circa |
- Portare la vasca in posizione di carico tenendo premuto il pedale e manovrando il volante fino al raggiungimento della posizione desiderata.
- Introdurre dentro la vasca un po' di acqua, riempire di cemento e di aggregati necessari per un impasto. Fare un'aggiunta di acqua prima di terminare il carico. La tabella allegata vi guidera' nel dosaggio dei vostri lavori. La quantita' di acqua e' da ritenere a titolo indicativo poiché' deve variare a seconda del grado di umidita' dei componenti.
• La vasca deve girare almeno un minuto per ottenere un buon impasto. Non prolungare la miscelazioneoltre i due minuti per evitare la centrifugazione dei materiali.
- Per prelevare l'impasto dalla vasca, mantenere la macchina in rotazione, afferrare saldamente il volante esbloccarlo premendo sull'apposito pedale. A questo punto ruotare il volante fino ad ottenere il rovesciamento dell'impasto nel recipiente sottostante. Se durante questa operazione il peso della vasca vincesse la forza dell'operatore, rilasciare immediatamente il pedale in maniera che entri in funzione il dispositivo di blocco che agisce sul disco di inclinazione.
Le proporzioni qui sotto sono date a titolo indicativo e non possono in nessuno caso impegnare la responsabilità del costruttore.

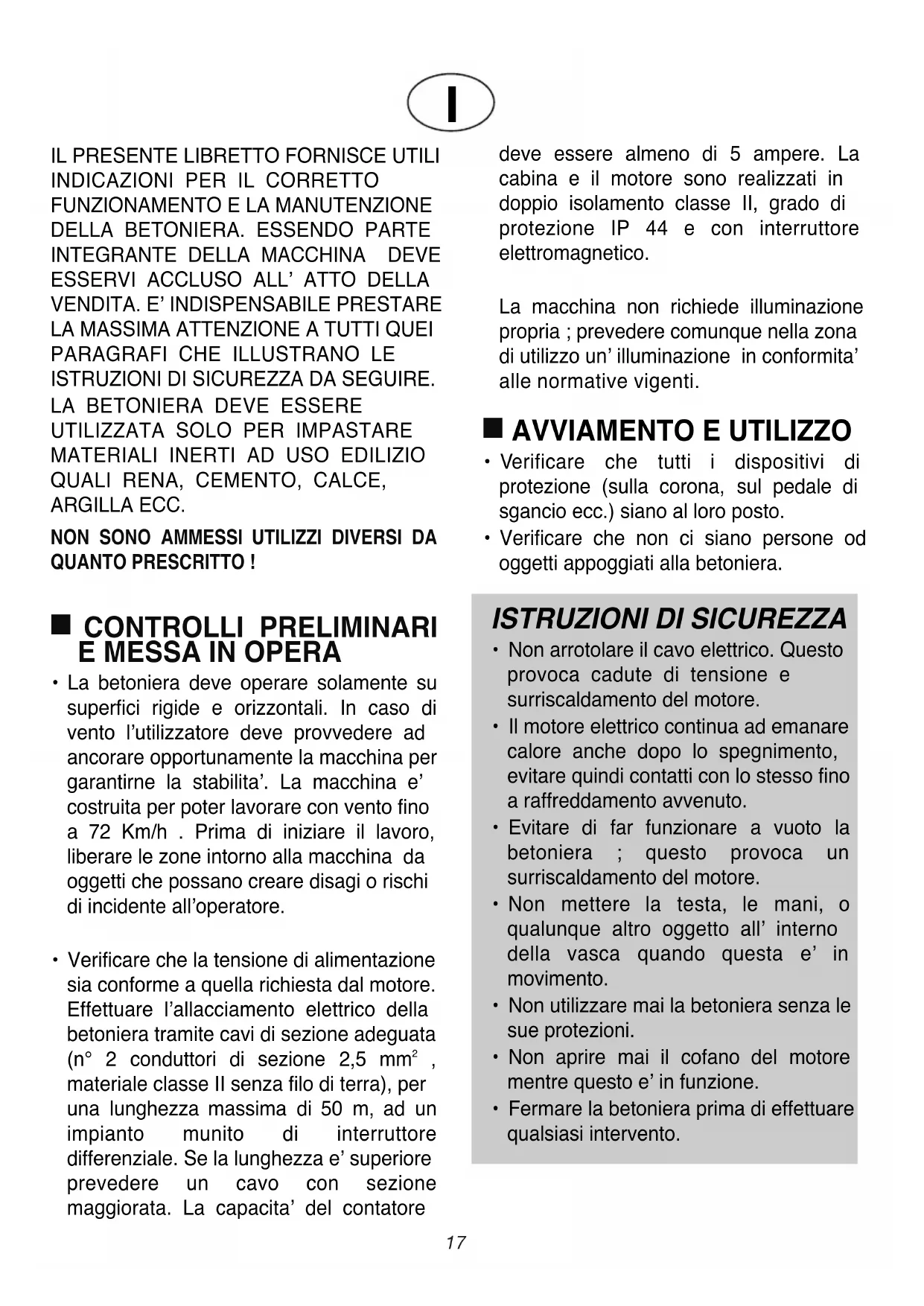

- La betoniera deve operare solamente su superfici rigide e orizzontali. In caso di vento l'utilizzatore deve provvedere ad ancorare opportunamente la macchina per garantirne la stabilita'. La macchina e' costruita per poter lavorare con vento fino a 72 Km/h . Prima di iniziare il lavoro, liberare le zone intorno alla macchina da oggetti che possano creare disagi o rischi di incidente all'operatore.

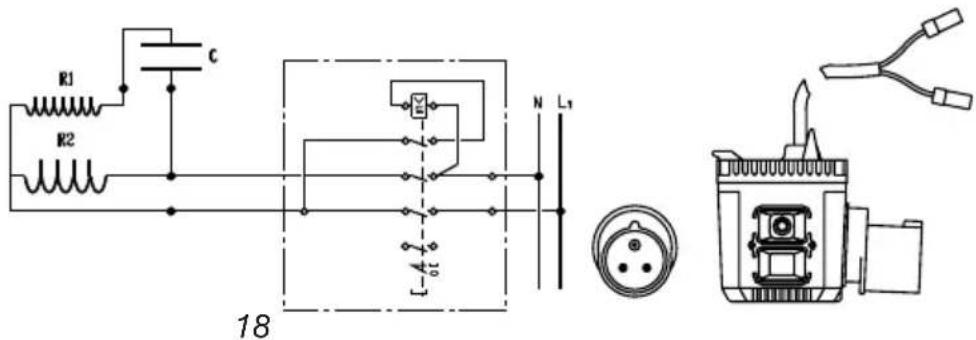

- Verificare che la tensione di alimentazione sia conforme a quella richiesta dal motore. Effettuare l'allacciamento elettrico della betoniera tramite cavi di sezione adeguata (n° 2 conduttori di sezione 2,5 mm², materiale classe Il senza filo di terra), per una lunghezza massima di 50 m, ad un impianto munito di interruttore differenziale. Se la lunghezza e' superiore prevedere un cavo con sezione maggiorata. La capacita' del contatore
deve essere almeno di 5 ampere. La cabina e il motore sono realizzati in doppio isolamento classe II, grado di protezione IP 44 e con interruttore elettromagnetico.
La macchina non richiede illuminazione propria ; prevedere comunque nella zona di utilizzo un' illuminazione in conformita' alle normative vigenti.
- Verificare che tutti i dispositivi di protezione (sulla corona, sul pedale di sgancio ecc.) siano al loro posto.
- Verificare che non ci siano persone od oggetti appoggiati alla betoniera.
ISTRUZIONI DI SICUREZZA
- Non arrotolare il cavo elettrico. Questo provoca cadute di tensione e surriscaldamento del motore.
- Il motore elettrico continua ad emanare calore anche dopo lo spegnimento, evitare quindi contatti con lo stesso fino a raffreddamento avvenuto.
- Evitare di far funzionare a vuoto la betoniera ; questo provoca un surriscaldamento del motore.
- Non mettere la testa, le mani, o qualunque altro oggetto all'interno della vasca quando questa e' in movimento.
• Non utilizzare mai la betoniera senza le sue protezioni.
- Non aprire mai il cofano del motore mentre questo e' in funzione.
- Fermare la betoniera prima di effettuare qualsiasi intervento.
I
• L'arresto della macchina si ottiene premendo il pulsante rosso dell'interruttore.
- In caso di mancanza di tensione di rete, il successivo avviamento della betoniera puo' essere fatto soltanto agendo nuovamente sul pulsante verde.
- Non sostituire mai pezzi difettosi od usurati con ricambi non originali.
- E' fondamentale conoscere le funzioni ed i comandi della betoniera. Non deve essere permesso l'utilizzo della macchina a persone estranee. Tenere sempre i bambini a distanza di sicurezza.
• L'operatore e' sottoposto (durante l'utilizzo della betoniera) ad inquinamento acustico. E' necessario pertanto che adotti adeguate misure di sicurezza.
- Non utilizzare la betoniera in ambienti con atmosfera esplosiva.
Disinnestare l'allaciamento elettrico prima di aprire la cabina. L'aparecchio deve essere utilizzato solamente quando tutte le protezioni sono a posto.
Attenzione ! L'aparecchio doppiamente isolato. La classe II sta preservata solamente a condizione che, durante i riparazioni, siano utilizate pezzi d'origine e che le distanze di isolamento non siano modificate.
MANUTENZIONE
- Dopo ogni utilizzo pulire l'interno e l'esterno della macchina. Assicurarsi che i getti d'acqua non raggiungano il motore. Per pulire l'interno della vasca utilizzare acqua con un po' di ghiaia.
-
Lubrificare saltuariamente il tratto piano di rotazione della staffa, tramite apposito ingrassatore.
-
I cuscinetti della vasca e del pignone di rotazione non hanno bisogno di manutenzione.
- La corona di rotazione e' realizzata in materiale ad alta resistenza, inalterabile, senza manutenzione.

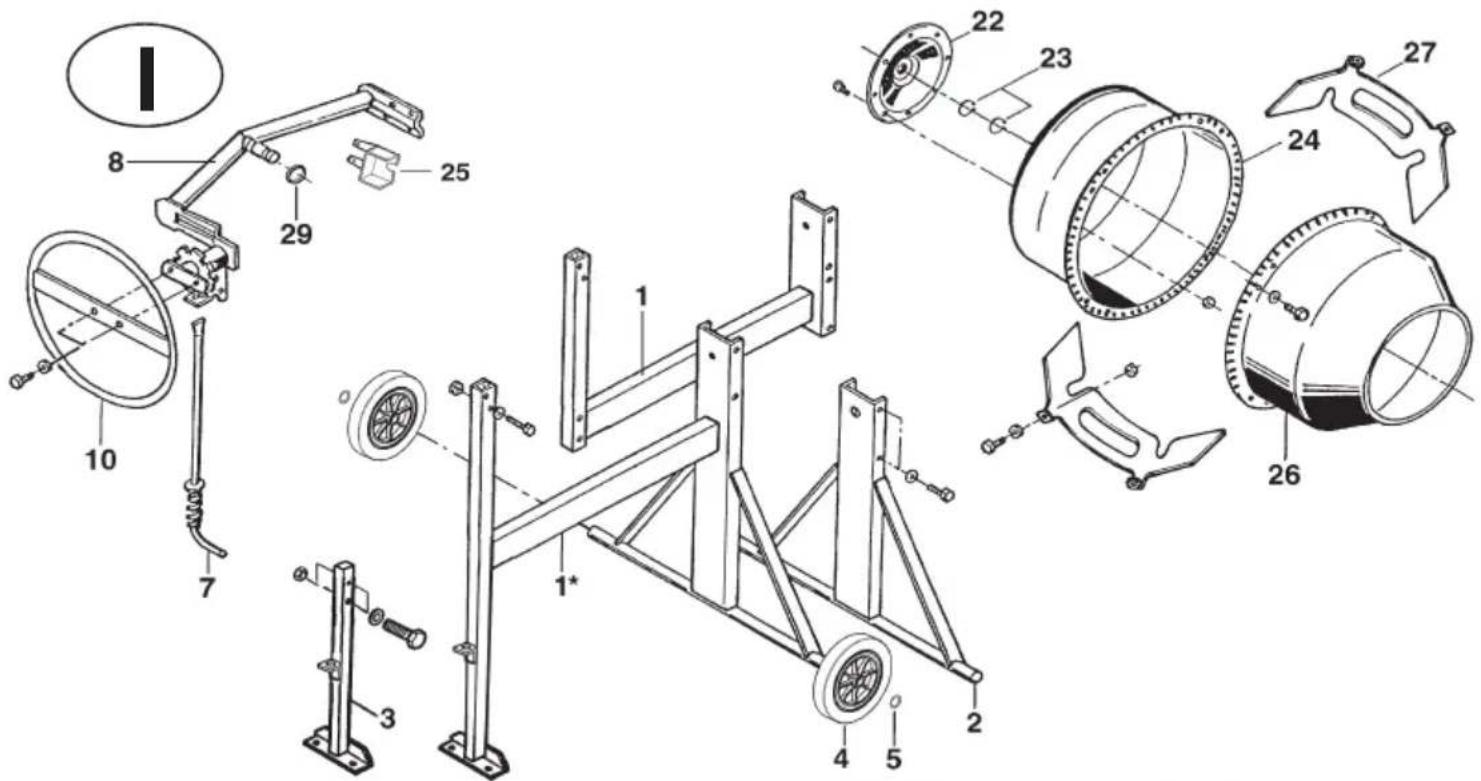

RICAMBI
Per le ordine, rivolgersi al dettagliante rivenditore della betoniera e indicare il tipo e il numero della macchina (placa sul cofano). Precisare le quanità, la designazione e la referenza delle pezze desiderate.
■ MODIFICAZIONE DEL PRODOTTO
Preoccupati di migliorare sempre la qualità e l'efficacia dei nostri prodotti, ci reserviamo il diritto di modificare, in corso di serie, il prodotto qui descritto.
GARANZIA
Il costruttore garantisce la vostra betonniera durante 12 mesi dalla datta di compra. Questa garanzia assicura la sostituzione gratuita delle particolari difettosi a causa di un vizio di fabbricazione o di un difetto di materiale Il costrutore si reserva il dritto di perizare i pezzi difettosi. Non è prevista nessuna garanzia a causa di : una cattiva manutenzione, una cattiva utilizzazione dei pezi di ricambio non originali o di usu impropio. La garanzia sui motori è fornita dal fabbricante degli stessi.
Il costruttore declina tutta responsabilita en caso de non rispetto de consegne di securizza e delle regole d'utilizzazione.
Dichiariamosottolans.pienaresponsabilità,chequestoprodottoècorrispondentealle seguentinormativeCEE:2006/42/EG,2006/95/EGe2004/108/EG.
