ABM P135 L - Mešalnik cementa Lescha - Brezplačna navodila za uporabo

Znamka	Lescha
Model	ABM P135 L
Vrsta izdelka	Betonarski mešalec
Prostornina posode	130 L
Največja kapaciteta mešanja	110 L
Napajanje	Enofazno 230 V / 50 Hz
Moč	600 W
Mere (D × Š × V)	1220 × 700 × 1280 mm
Teža	48 kg
Premer koles	160 mm
Število položajev nagiba	7
Razred zaščite	Dvojna izolacija (razred II)
Stopnja zaščite	IP44
Priporočen presek kabla (maks. 50 m)	2,5 mm²
Garancija	12 mesecev
Vzdrževanje	Čiščenje po vsaki uporabi; občasno oljenje ležajev
Varnost	Ne vstavljajte rok v premikajočo se posodo; uporabljajte samo z nameščenimi zaščitami
Rezervni deli	Na voljo; za reference glejte navodila
Priporočena uporaba	Izvajanje betona in malte za zidanje
Vrsta motorja	Enofazni električni motor
Število koles	2 (polna kolesa)
Sistem nagiba	Volan s kolutom s 7 zarezami

Pogosto zastavljena vprašanja - ABM P135 L Lescha

Kakšna je največja prostornina posode mešalca ABM P135 L?

Posoda ima prostornino 130 L, največja kapaciteta mešanja pa je 110 L.

Kako učinkovito očistiti notranjost posode?

Uporabite lopato drobnega gramoza in vode ter zavrtite posodo. Uporabite lahko tudi visokotlačni čistilnik, pri čemer se izogibajte usmerjanju vode v motor.

Katere vrste materialov je mogoče mešati s tem betonskim mešalcem?

Zasnovan je za pripravo betona in malte za zidanje. Vsaka druga kemična ali prehrambena mešanica ni priporočljiva.

Katere varnostne ukrepe je treba upoštevati?

Nikoli ne vstavljajte rok, glave ali orodja v premikajočo se posodo. Ne uporabljajte brez zaščit. Pred vsakim posegom izključite napajanje. Uporabljajte samo z zaprtim pokrovom.

Kakšna je moč motorja in njegovo električno napajanje?

Motor je enofazni 230 V / 50 Hz z močjo 600 W. Dvojna izolacija (razred II), ozemljitveni kabel ni potreben.

Kako postaviti posodo za praznjenje mešanice?

Nagibni kolut ima 7 zarez. Položaja 3 (levo) in 5 (desno) omogočata praznjenje. Zavrtite volan na želeno zarezo.

Kakšno je trajanje garancije in kaj krije?

Garancija traja 12 mesecev od datuma nakupa. Krije brezplačno zamenjavo okvarjenih delov zaradi napake pri izdelavi, ne pa škode zaradi nepravilne uporabe.

Kako dobiti rezervne dele?

Obrnite se na svojega prodajalca in navedite vrsto, datum izdelave in serijsko številko (na pokrovu). Navedite količino, naziv in referenco delov.

Kaj storiti, če se motor pregreje?

Izogibajte se praznemu teku, to povzroča pregrevanje. Preverite presek kabla (2,5 mm² za največ 50 m). Če težava vztraja, izključite in se posvetujte s strokovnjakom.

Ali je mogoče uporabiti podaljšek? Če da, kakšen presek?

Da, vendar mora biti presek prilagojen: 2,5 mm² za največjo dolžino 50 m. Za večje dolžine uporabite večji presek. Nikoli ne puščajte kabla navitega na njegovem nosilcu.

NAVODILA ZA UPORABO ABM P135 L Lescha

Zaskočna plošča za nastavitev naklona bobna omogoča 7 zasko - čnih položajev: :

• Po želji spreminjajte naklon mešalnega bobna v desno ali levo. Naklonski koti v vodoravnem območju omogočajo boljše mešanje, vendar pa zmanjšajo prostornino.
• V mešalni boben najprej dodajte manjšo količino vode, zmešajte potrebno količino cementa in dodatnega sredstva (prod ali pesek) in dodajte v boben. Med polnjenjem še naprej dodajajte vodo.
• V tabeli S. 1 se nahajajo podatki o doziranju. Podatki o količini vode so neobvezu-

joči; glede na vsebnost vlage v dodatnih sredstvih lahko variirajo. Vrednosti v tabeli so torej neobvezujoče in so zgolj informativne narave, proizvajalec pa zanje ne jamči (1 lopata = 4 litre; 1 samokolnica = 60 litrov).
- Pustite mešalnik delovati približno 1 minuto, da se mešanica dobro premeša.

Gre za neobvezujoče podatke, za katere proizvajalec ne jamči.

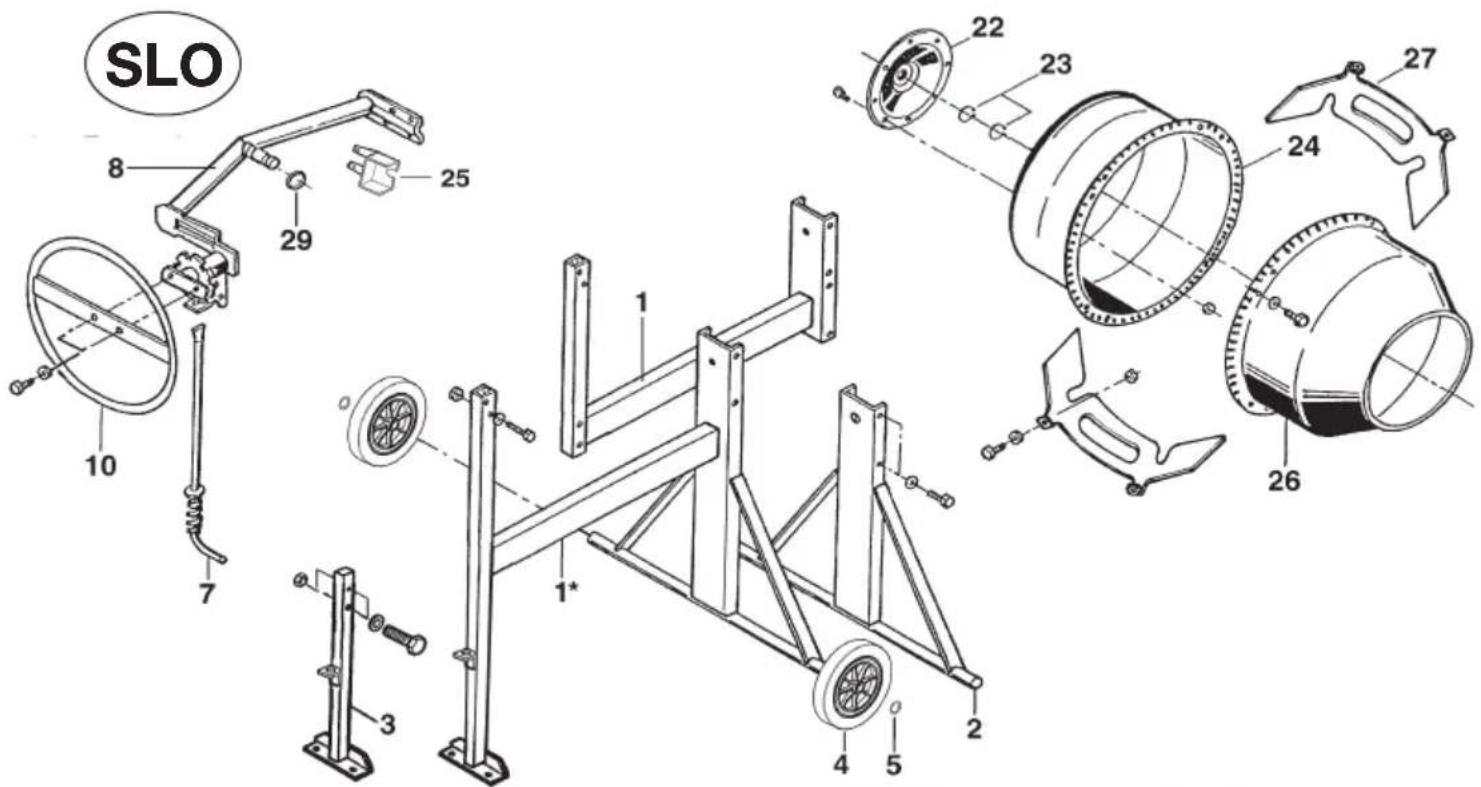

SLO 8 29 25 10 7 1 1* 2 22 23 24 26 27

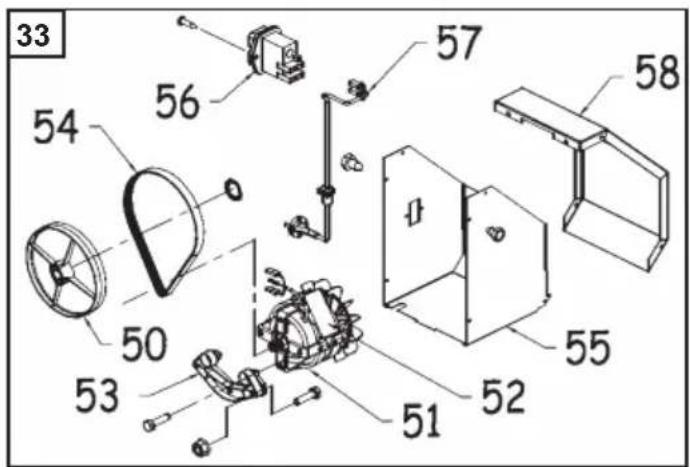

33 54 56 57 58 50 53 51 52 55

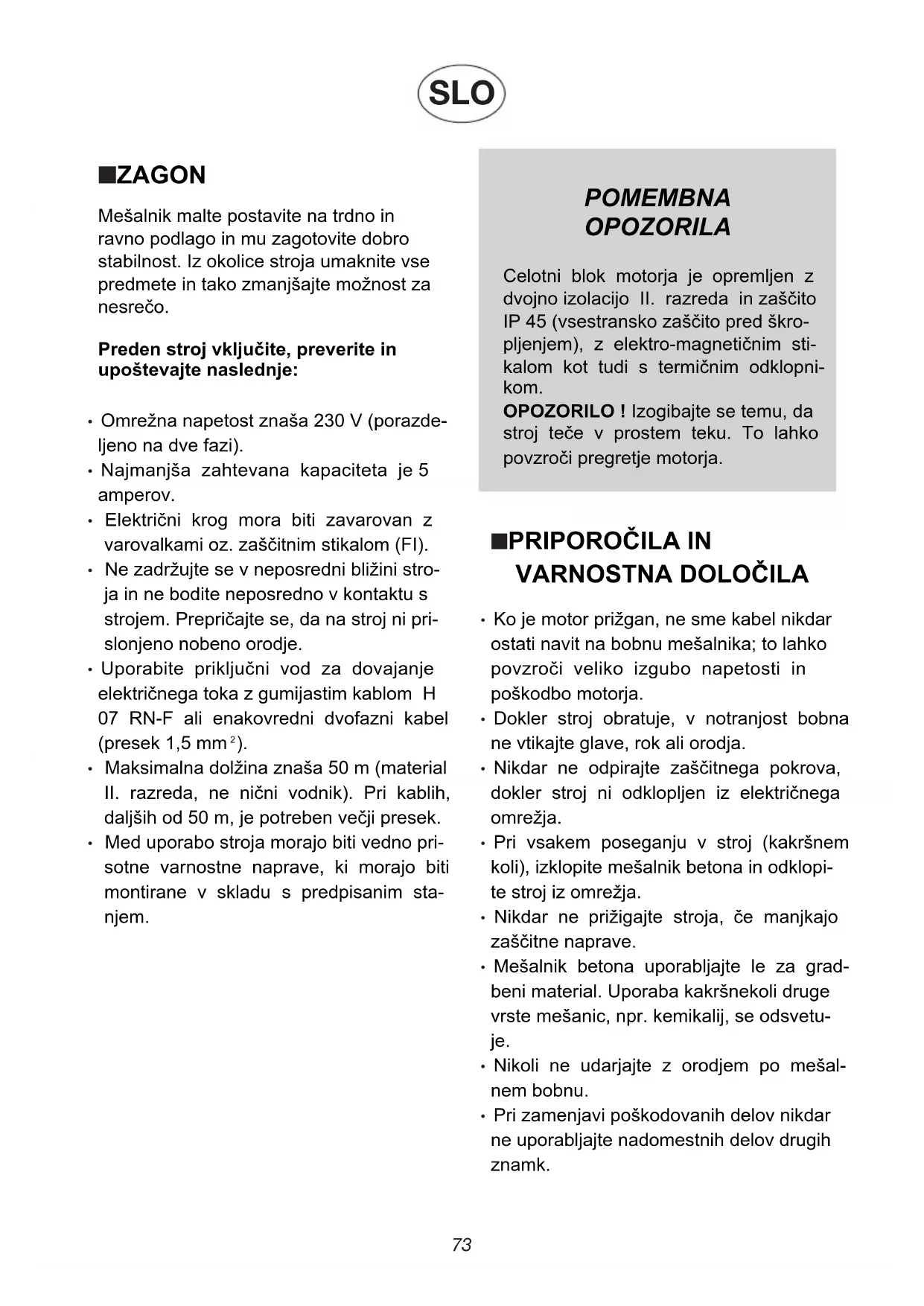

Mešalnik malte postavite na trdno in ravno podlago in mu zagotovite dobro stabilnost. Iz okolice stroja umaknite vse predmete in tako zmanjšajte možnost za nesrečo.

Preden stroj vključite, preverite in upoštevajte naslednje:

• Omrežna napetost znaša 230 V (porazdeljeno na dve fazi).
• Najmanjša zahtevana kapaciteta je 5 amperov.
• Električni krog mora biti zavarovan z varovalkami oz. zaščitnim stikalom (FI).
• Ne zadržujte se v neposredni bližini stroja in ne bodite neposredno v kontaktu s strojem. Prepričajte se, da na stroj ni prislonjeno nobeno orodje.
• Uporabite priključni vod za dovajanje električnega toka z gumijastim kablom H 07 RN-F ali enakovredni dvofazni kabel (presek 1,5 mm ^2 ).
• Maksimalna dolžina znaša 50 m (material II. razreda, ne nični vodnik). Pri kablih, daljših od 50 m, je potreben večji presek.
• Med uporabo stroja morajo biti vedno prisotne varnostne naprave, ki morajo biti montirane v skladu s predpisanim stanjem.

POMEMBNA OPOZORILA

Celotni blok motorja je opremljen z dvojno izolacijo II. razreda in zaščito IP 45 (vsestransko zaščito pred škropljenjem), z elektro-magnetičnim stikalom kot tudi s termičnim odklopnikom.

OPOZORILO ! Izogibajte se temu, da stroj teče v prostem teku. To lahko povzroči pregretje motorja.

■PRIPOROČILA IN VARNOSTNA DOLOČILA

• Ko je motor prižgan, ne sme kabel nikdar ostati navit na bobnu mešalnika; to lahko povzroči veliko izgubo napetosti in poškodbo motorja.
• Dokler stroj obratuje, v notranjost bobna ne vtikajte glave, rok ali orodja.
• Nikdar ne odpirajte zaščitnega pokrova, dokler stroj ni odklopljen iz električnega omrežja.
• Pri vsakem poseganju v stroj (kakršnem koli), izklopite mešalnik betona in odklopi-te stroj iz omrežja.
• Nikdar ne prižigajte stroja, će manjkajo zaščitne naprave.
• Mešalnik betona uporabljajte le za gradbeni material. Uporaba kakršnekoli druge vrste mešanic, npr. kemikalij, se odsvetuje.
• Nikoli ne udarjajte z orodjem po mešal-nem bobnu.
• Pri zamenjavi poškodovanih delov nikdar ne uporabljajte nadomestnih delov drugih znamk.

NEGA

• Po vsaki uporabi očistite notranjost mešalnega bobna z lopato proda in vode.
• OPOZORILO ! Pred vsakim vzdrževanjem zunanjosti stroja stroj izključite in ga odklopite iz omrežja. Če uporablja-te vodni curek oz. visokotlačni curek, pazite, da voda ne pride v motor.
• Občasno naoljite ležaj vrtljive osi skozi za to predvideno odprtino.
• Valjna ležaja mešalnega bobna in go-nilnega jermena ne potrebujeta vzdrževanja, zato ju ni potrebno maza-ti.
• Venec zobnika je narejen iz visoko obstojnega, mehansko odpornega spojnega materiala, zato ne potrebuje vzdrževanja, ni ga potrebno mazati in učinkovito pripomore k zaščiti pred hrupom.

Pred odpiranjem ohišja izvlecite električni vtič. Mešalnik smete uporabljati le, ko je ohišje popolnoma zaprto.

Opozorilo ! Stroj ima zaščitno izolacijo. Zaščitni razred II se ohrani le, će se pri popravilu uporablja originalna izolacijska sredstva in će izolacijski razmaki niso spremenjeni.

■VZDRŽEVANJE

Gonilno vreteno mešalnega bobna in gonilni jermen sta dela, ki se hitro obrabita. V izogib kakršnim koli izostankom ali nedelovanju, imejte vedno na zalogi ustre-zni nadomestni del.

■NADOMESTNI DELI

Prosimo, da pooblaščenemu trgovcu ob naročilu nadomestnih delov vedno navedete tip in številko tipa mešalnika betona (glej oznako na pokrovu motorja) ter številko in opis želenega izdelka in želeno število delov.

■SPREMEMBE TEGA IZDELKA

Neprestano se trudimo izboljšati kakovost in učinkovitost naših izdelkov in si zato pri- držujemo pravico do tega, da na tekoči seriji tukaj opisanega izdelka opravimo potrebne spremembe.

GARANCIJA

Proizvajalec za Vaš mešalnik betona jamči 12 MESECEV od dneva nakupa. Ta garancija zagotavlja brezplačno menjavo delov z napako, ki je posledica konstrukcijske napake ali napake v materialu. Proizvajalec si pridržuje pravico do pridobitve izvedenskega mnenja za pomanjkljive dele. Garancija ne velja v primeru pomanjkljivosti zaradi: nerodnega ravnanja s strojem, nepravilne uporabe, uporabe neoriginalnih nadomestnih delov ali slabega vzdrževanja.

Proizvajalec zavrača odgovornost za škodo in/ali poškodbe, ki bi nastale v primeru neupoštevanja priporočil in varnostnih določil.
