NÁVOD K OBSLUZE ABM P135 L Lescha

VÝROBA MALTY A BETONU

Polohovací kotouč pro nastavení sklonu bubnu umožňuje 7 poloh: Poloha 1 otevření míchacího bubnu směrem nahoru Poloha 2 míchání doleva Poloha 3 vyprázdnění/klidová poloha vlevo Poloha 4 otevření míchacího bubnu směrem dolů Poloha 5 vyprázdnění/klidová poloha vpravo Poloha 6 a 7 míchání doprava Dávkování přiváděného betonu a malty (na pytel cementu o hmotnosti 25 kg) jemný hrubý písek písek voda BETON 30 l 60 l asi 13 l MALTA 60 l - asi 13 l

• Nastavte požadovaný směr sklonu mícha- cího bubnu (doprava nebo doleva). Úhel sklonu v horizontálním rozsahu má vliv na lepší promíchání, současně je však spojen s nižší kapacitou.
• Nejdříve do míchacího bubnu dejte trochu vody, k příměsím (hrubý nebo jemný písek) přidejte potřebné množství cemen- tu a plňte buben. Během plnění pak dále přidávejte vodu.

• Tabulka 1 poskytuje informaci o dávková- ní.
• Pokud jde o vodu, je uvedený údaj nezá- vazný, množství vody se může měnit podle obsahu vlhkosti v přísadách do cementu. Tabulkové hodnoty tedy mají charakter nezávazných doporučení, za která výrobce neodpovídá (1 lopata = 4 litry: 1 kolečko = 60 litrů).

• Nechte míchačku asi 1 minutu běžet, abyste dosáhli dobrého promíchání. Jedná se o nezávazné údaje, za které výrobce neodpovídá.

Objem l 130 Míchací kapacita l 110 Elektromotor 230V/50Hz W 600 délka mm 1220 šířka mm 700 výška mm 1280 kolo, průměr ø mm 160 hmotnost s elektromotorem kg 4848

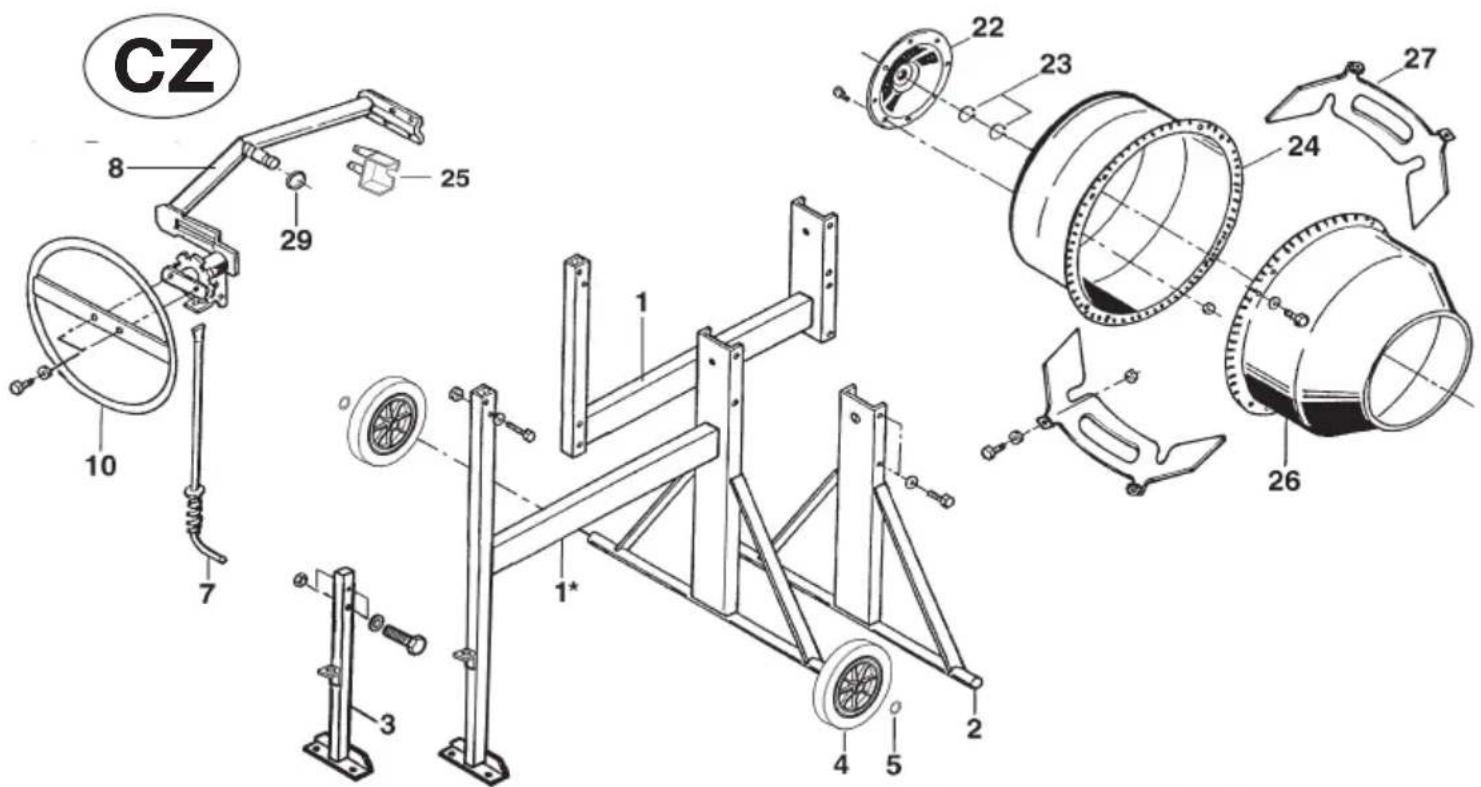

Značení Množství ABM P 135L Název 1 1 391006 Montážní rám 1* 1 391500 Montážní rám 2 1 391002 Zadní patka 3 1 391001 Přední patka 4 2 331007 Kolo/pryž 5 2 009911 Kotouč 6 1 391012 Kryt 7 1 393010 Blokovací systém 8 1 399106 Třmenová svorka 9 1 393009 Podpěra třmenové svorky 10 1 393013 Snímatelné otočné kolo 11 1 399104 Pastorek 12 2 000906 Valivé ložisko 6202 EE 13 1 399109 Hnací náprava 14 1 394001 Ozubené kolo 15 1 009909 Kotouč 16 1 394004 Ozubený řemen Značení Množství ABM P 135L Název 17 1 394002 Pastorek motoru 18 2 334104 Šroub pro dvojitou izolaci 19 1 334105 Šroub pro jednoduchou izolaci 20 1 394012 Elektromotor IP 0 21 1 335168 Klapka/kryt motoru 22 1 399102 Příruba 23 2 009916 Pojistný kroužek 30x2e 24 1 399101 Spodní část míchacího bubnu 25 1 399113 Polovina ochranného krytu 26 1 399100 Horní část míchacího bubnu 27 2 399103 Plechový unašeč 28 1 394003 Zásuvka 29 1 394030 Gumové těsnění 30 1 009923 Pojistný kroužek 42x1,75 e 31 1 394049 Spínač 32 1 9FCD8 Kondenzátor 8 mF

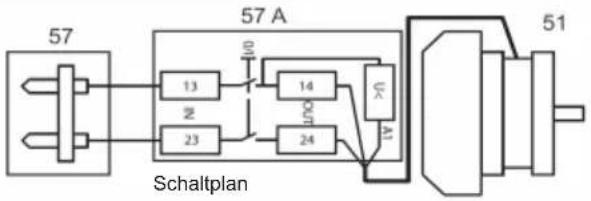

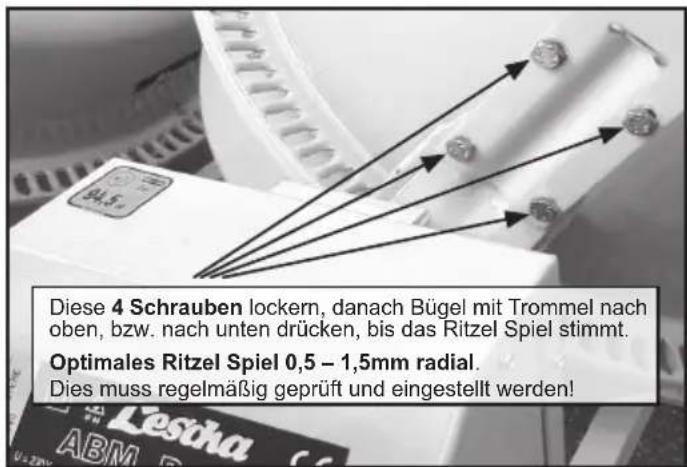

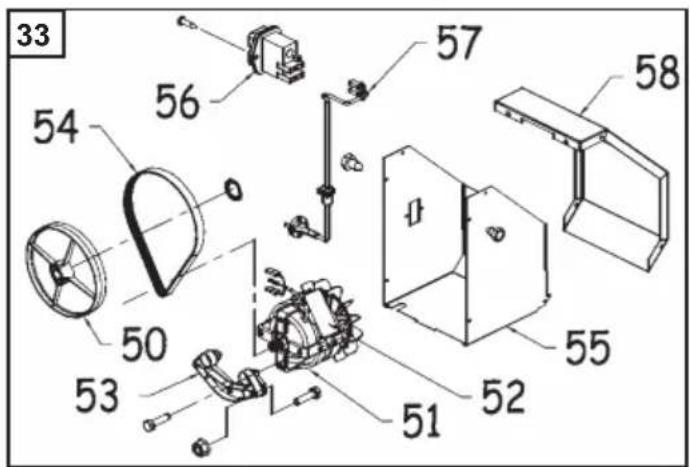

Diese4 Schraubenlockern,danachBügelmitTrommelnachoben,bzw.nachuntendrücken,bisdasRitzelSpielstimmt.Optimales Ritzel Spiel 0,5 – 1,5mm radial. Diesmussregelmäßiggeprüftundeingestelltwerden!Schaltplan Značení Množství ABM P 135L Název 50 1 90184012 Riemenscheibe 51 1 GN561031 Motor 52 1 GN562104 Lüfterügel 53 1 GN590004 Motorplatte + 2 47904 Schr.6KT8.8M8x20 + 2 48345 ZahnscheibeJ8,2VZKDIN6797 54 1 90184013 Poly-V-Riemen 55 1 501419 Gehäuseteil 56 1 90184017 Schalter 57 1 90184004 Stecker 58 1 90184003 Gehäusedeckel + 8 AT378600Kombi-BlechschraubeC4,8x13 Značení Množství ABM P 135L Název 1 1 391006 Montážní rám 1* 1 650435 Montážní rám 2 1 391002 Zadní patka 3 1 391001 Pˇrední patka 4 2 90331009 Kolo/pryž 5 2 009911 Kotou ˇc 7 1 90393010 Blokovací systém 8 1 90399106 Tˇrmenová svorka 10 1 90393013 Snímatelné oto ˇcné kolo 22 1 90399102 Pˇríuba 23 2 009916 Pojistný kroužek 30x2e 24 1 33037 Spodní ˇcást míchacího bubnu 25 1 90399113 Polovina ochranného krytu 26 1 90399100 Horní ˇcást míchacího bubnu 27 2 90399103 Plechový unaše ˇc 29 1 400346 Gumové t ˇesn ˇení 33 1 650430 Motorkomplett

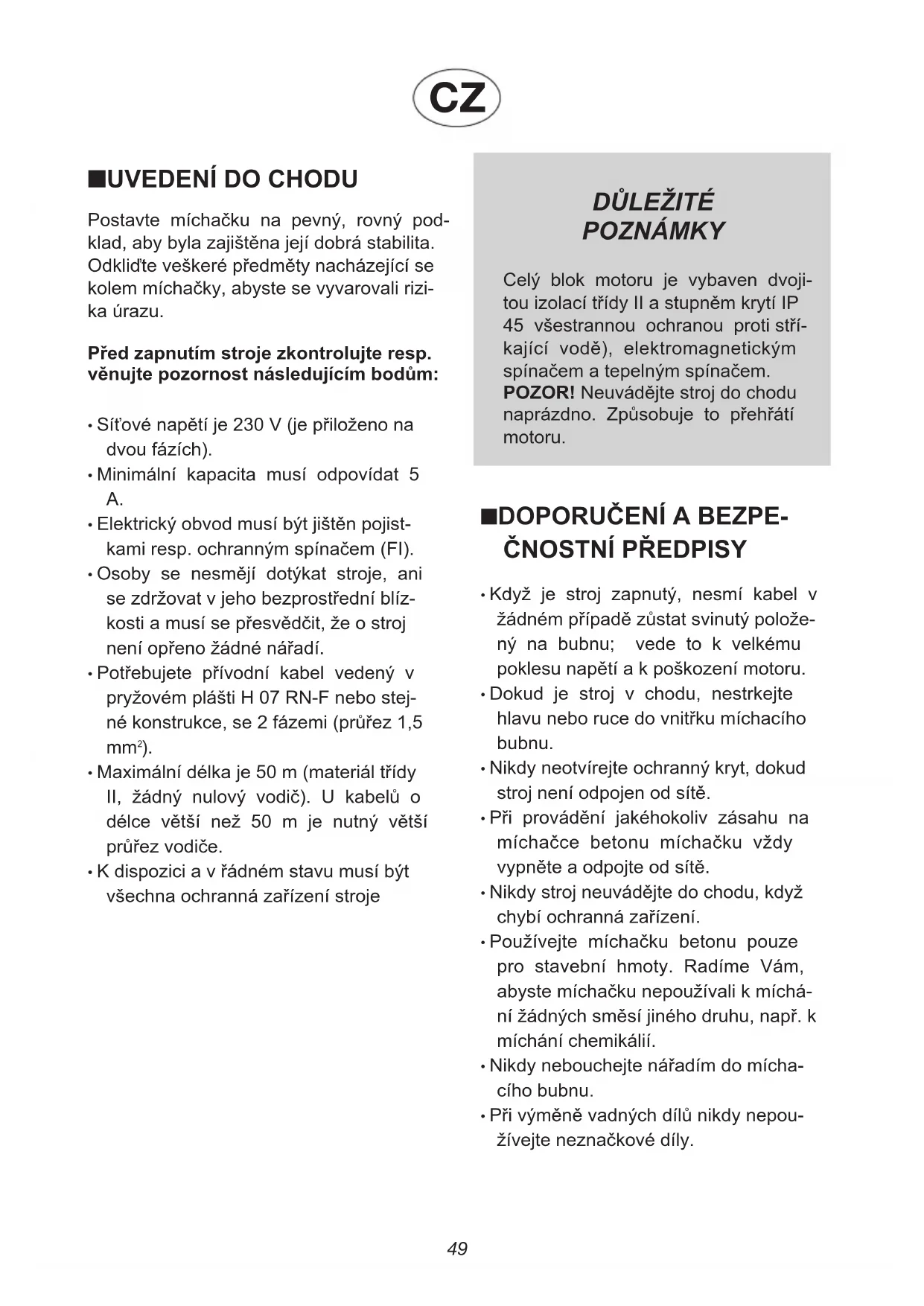

Postavte míchačku na pevný, rovný pod- klad, aby byla zajištěna její dobrá stabilita. Odkliďte veškeré předměty nacházející se kolem míchačky, abyste se vyvarovali rizi- ka úrazu. Před zapnutím stroje zkontrolujte resp. věnujte pozornost následujícím bodům:

• Síťové napětí je 230 V (je přiloženo na dvou fázích).

• Minimální kapacita musí odpovídat 5

• Elektrický obvod musí být jištěn pojist- kami resp. ochranným spínačem (FI).

• Osoby se nesmějí dotýkat stroje, ani se zdržovat v jeho bezprostřední blíz- kosti a musí se přesvědčit, že o stroj není opřeno žádné nářadí.

• Potřebujete přívodní kabel vedený v pryžovém plášti H 07 RN-F nebo stej- né konstrukce, se 2 fázemi (průřez 1,5

• Maximální délka je 50 m (materiál třídy II, žádný nulový vodič). U kabelů o délce větší než 50 m je nutný větší průřez vodiče.

• K dispozici a v řádném stavu musí být všechna ochranná zařízení stroje

POZNÁMKY Celý blok motoru je vybaven dvoji- tou izolací třídy II a stupněm krytí IP 45 všestrannou ochranou proti stří- kající vodě), elektromagnetickým spínačem a tepelným spínačem. POZOR! Neuvádějte stroj do chodu naprázdno. Způsobuje to přehřátí motoru.

• Když je stroj zapnutý, nesmí kabel v žádném případě zůstat svinutý polože- ný na bubnu; vede to k velkému poklesu napětí a k poškození motoru.

• Dokud je stroj v chodu, nestrkejte hlavu nebo ruce do vnitřku míchacího bubnu.

• Nikdy neotvírejte ochranný kryt, dokud stroj není odpojen od sítě.

• Při provádění jakéhokoliv zásahu na míchačce betonu míchačku vždy vypněte a odpojte od sítě.

• Nikdy stroj neuvádějte do chodu, když chybí ochranná zařízení.

• Používejte míchačku betonu pouze pro stavební hmoty. Radíme Vám, abyste míchačku nepoužívali k míchá- ní žádných směsí jiného druhu, např. k míchání chemikálií.

• Nikdy nebouchejte nářadím do mícha- cího bubnu.

• Při výměně vadných dílů nikdy nepou- žívejte neznačkové díly.50

• Po každém použití vyčistěte vnitřek míchacího bubnu lopatou hrubého písku a vodou.

• POZOR! Před každou údržbou vnější části míchačky stroj vypněte a odpojte od sítě. Používáte-li vodní paprsek nebo čištění vysokotlakým vodním paprskem, dbejte na to, aby voda nenastříkala do motoru.

• Občas promažte olejem ložisko osy otáčení. Použijte k tomu určený maza- cí otvor.

• Valivá ložiska míchacího bubnu a pas- torku pohonu nevyžadují údržbu, není třeba je mazat.

• Ozubený věnec je zhotoven z kompo- zitního materiálu vysoce odolného vůči opotřebení. Nevyžaduje údržbu, není třeba ho mazat,. Účinně přispívá k ochraně proti hluku. Před otevřením krytu vytáhněte síťovou vidlici ze zástrčky. Míchačku je možné provozovat pouze se zcela uzavřeným krytem. Pozor! Stroj s ochrannou izolací. Ochranná izolace II zůstane zacho- vána pouze, když budou při opravě použity originální izolační díly a nebudou změněny vzdálenosti izo- lace. ■ ÚDRŽBA Pastorek pohonu míchacího bubnu a hnací řemen jsou díly podléhající opotře- bení. Abyste se vyvarovali případných výpadků/prostojů, měli byste mít nejlépe příslušný náhradní díl v rezervě.

Objednávky náhradních dílů prosím adre- sujte na smluvního prodejce. V objednáv- ce uveďte typ a typové číslo betonové míchačky (viz typový štítek na krytu motoru) a poža- dovaný počet, název výrobku a číslo výrobku

VÝROBKU Snažíme se neustále zvyšovat kvalitu a efektivitu našich výrobků, a proto si vyhra- zujeme právo provádět změny v běžné sérii při výrobě zde popsaného produktu. ■ ZÁRUKA Výrobce poskytuje na betonovou mícha- čku záruku v délce 12 MĚSÍCŮ od data zakoupení. Tato záruka zajišťuje bezplat- nou výměnu vadných kusů v důsledku konstrukční vady nebo vady materiálu. Výrobce si vyhrazuje právo posouzení vadných kusů. Záruka se nevztahuje na závady způsobené nevhodnou manipulací se strojem, nesprávným používáním, pou- žitím náhradních dílů od jiné firmy nebo špatnou údržbou stroje. Výrobce odmítá odpovědnost v pří- padě nedodržení doporučení a bez- pečnostních předpisů51 EST
