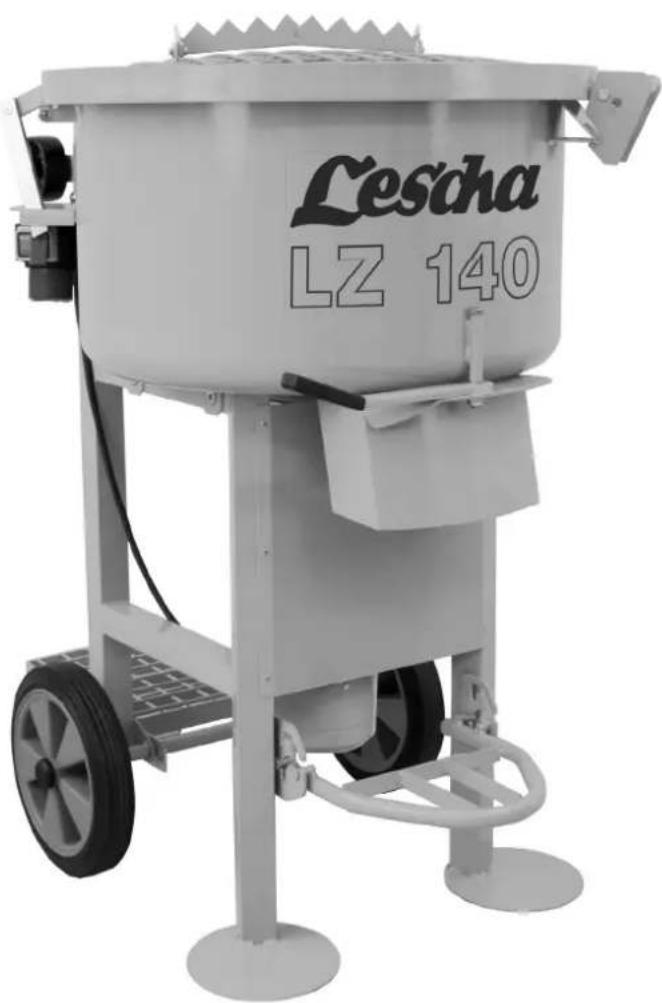

LZ 140 - Míchačka cementu Lescha - Bezplatný návod k obsluze

Značka	Lescha
Model	LZ 140
Typ produktu	Míchačka na cement
Určené použití	Míchání malty, lepidla, sádry, spárovacích hmot, tmelu, nátěrů, vápna, plastů, granulátů, epoxidových pryskyřic, žáruvzdorných materiálů
Elektrické napájení	Speciální připojení s proudovým chráničem 30 mA, kabel typu H07 RN-F, minimální průřez 3x1,5 mm² (do 25 m) nebo 3x2,5 mm² (nad 25 m)
Elektrická ochrana	Jistič s tepelnou sondou, automatické zastavení při přetížení
Mechanická bezpečnost	Ochranná mřížka s bezpečnostním spínačem, zastavení motoru při otevřené mřížce
Jmenovitý plnicí objem	Nepřekračovat (hodnota neuvedena v návodu)
Uvedení do provozu	Na stabilním a rovném povrchu, zkontrolovat ochranná zařízení, použít hlavní vypínač
Funkce vyprazdňování	Otevřením dna pomocí páky
Běžná údržba	Čištění vnitřku a vnějšku po každém použití, mazání pohyblivých částí ekologickým olejem před dlouhou dobou nečinnosti
Čištění motoru	Neoplachovat přímým proudem vody, čistit hnací hřídel hadříkem nebo kartáčem
Elektrické opravy	Vyhrazeno výrobci nebo autorizovanému servisu, používejte pouze originální náhradní díly
Záruka	Viz přiložené prohlášení o záruce
Normy a shoda	V souladu s evropskými směrnicemi, ochrana proti stříkající vodě
Přeprava	Před přemístěním odpojit zástrčku, nakládání podle strany 64 návodu
Skladování	Suché a uzamčené místo, mimo dosah dětí
Náhradní díly	Uvést referenci, označení, rok výroby, sériové číslo z výrobního štítku
Zbytková rizika	Riziko poranění prstů a rukou rotujícími míchacími mřížkami
Minimální věk pro použití	Zakázáno osobám mladším 16 let (nebo podle národní legislativy)

Často kladené otázky - LZ 140 Lescha

Jak spustit míchačku Lescha LZ 140 ?

Ujistěte se, že je ochranná mřížka uzavřena, všechna bezpečnostní zařízení jsou na svém místě, poté stiskněte hlavní vypínač. Motor se automaticky zastaví při přetížení díky tepelné sondě.

Jaké materiály mohu míchat s Lescha LZ 140?

Tato míchačka je určena k míchání malty, lepidla, sádry, spárovacích hmot, tmelu, nátěrů, vápna, plastů, granulátů, epoxidových pryskyřic a žáruvzdorných materiálů. Nepoužívejte ji pro hořlavé nebo výbušné látky.

Jaké jsou důležité pokyny pro elektrickou bezpečnost?

Míchačka musí být připojena ke speciální zásuvce s proudovým chráničem 30 mA. Použijte kabel typu H07 RN-F s minimálním průřezem 3x1,5 mm² (do 25 m) nebo 3x2,5 mm² (nad 25 m). Nikdy nepoužívejte poškozený nebo opravený kabel.

Jak čistit míchačku po použití?

Před čištěním odpojte zástrčku. Pečlivě vyčistěte vnitřek a vnějšek. Neoplachujte motor nebo spínač vodou. Čistěte hnací hřídel hadříkem nebo kartáčem bez vody a rozpouštědel. Po čištění vraťte ochranná zařízení na své místo.

Co dělat, když motor nenastartuje?

Zkontrolujte síťové napětí, připojovací kabel, stav pojistky, uzavření ochranné mřížky. Pokud je motor přetížen, nechte jej vychladnout. Pokud problém přetrvává, nechte spínač zkontrolovat elektrikářem.

Jak vyprazdnit míchací buben?

Vyprazdňování se provádí otvorem v dolní části bubnu pomocí páky. Podrobné pokyny naleznete na straně 64 návodu.

Jaká pravidelná údržba je nutná?

Míchačka nevyžaduje téměř žádnou údržbu. Ložiska jsou mazána na celý život. Před dlouhou dobou nečinnosti vyčistěte a namažte pohyblivé části ekologickým olejem. Provádějte pravidelné vizuální kontroly na opotřebení nebo abnormality.

Kde najít náhradní díly pro Lescha LZ 140?

Obraťte se na výrobce nebo jeho prodejce. Při objednávce uveďte referenci, označení dílu, rok výroby a sériové číslo (viz výrobní štítek). Používejte pouze originální díly.

Může se míchačka převrátit?

Ano, pokud je instalována na nestabilním podkladu. Instalujte ji na rovný a stabilní povrch a zabraňte jejímu zaboření do země. Dodržujte předpisy pro prevenci úrazů.

Jaký je postup v případě výpadku proudu?

Míchačka se automaticky zastaví. Pro opětovné spuštění stačí po obnovení proudu stisknout hlavní vypínač.

NÁVOD K OBSLUZE LZ 140 Lescha

Originální návod k použití

DK

Original brugsanvisning

EST

Originálný návod na použitie

cz Stroj je chráněný proti tlakové vodě.

SK Stroj má ochranu proti tlakové vode.

CE

CZ Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.

Zakoupením této míchačky jste získali vysoce kvalitní, vyzrály a výkonově silný přístroj.

Návod k použití uschovejte pro případné budoucí použití.

Než míchačku uvedete do provozu, přečtěte si tento návod k obsluze a splňte všechny uvedené podmínky.

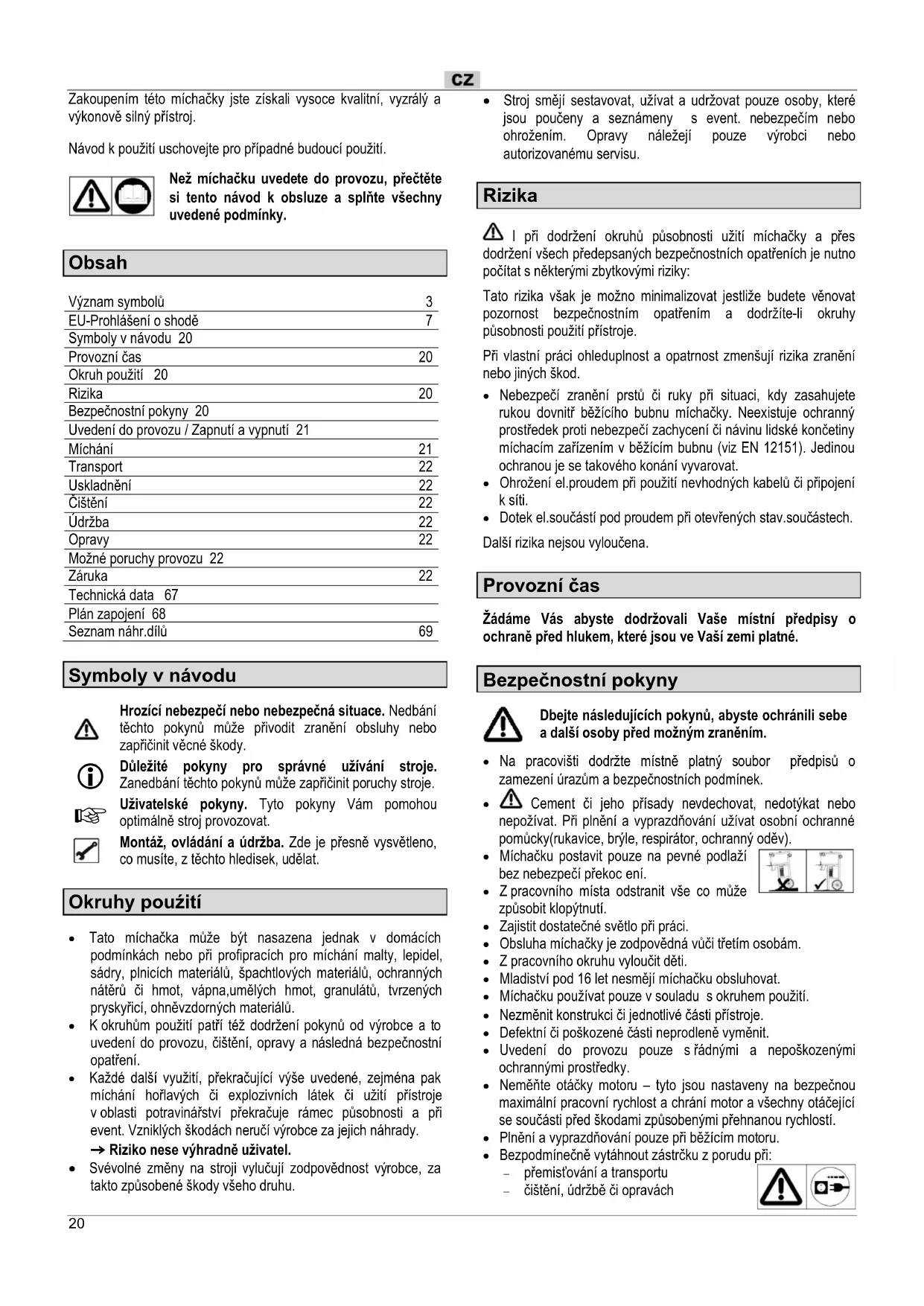

Obsah

Význam symbolů	3
EU-Prohlášení o shodě	7
Symboly v návodu 20
Provozní čas	20
Okruh použití 20
Rizika	20
Bezpečnostní pokyny 20
Uvedení do provozu / Zapnutí a vypnutí 21
Míchání	21
Transport	22
Uskladnění	22
Čištění	22
Údržba	22
Opravy	22
Možné poruchy provozu 22
Záruka	22
Technická data 67
Plán zapojení 68
Seznam náhr.dílů	69

Symboly v návodu

Hrozící nebezpečí nebo nebezpečná situace. Nedbání těchto pokynů může přivodit zranění obsluhy nebo zapřičinit věcné škody.

Důležité pokyny pro správné užívání stroje. Zanedbání těchto pokynů může zapřičinit poruchy stroje.

Uživatelské pokyny. Tyto pokyny Vám pomohou optimálně stroj provozovat.

Montáž, ovládání a údržba. Zde je presně vysvětleno, co musíte, z těchto hledisek, udělat.

Okruhy použití

• Tato míchačka může být nasazena jednak v domácích podmínkách nebo při profipracích pro míchání malty, lepidel, sádry, plnicích materiálů, špachtlových materiálů, ochranných nátěrů či hmot, vápna, umělých hmot, granulátů, tvrzených pryskyřicí, ohněvzdorných materiálů.
• K okruhům použití patří též dodržení pokynů od výrobce a to uvedení do provozu, čištění, opravy a následná bezpečnostní opatření.
• Každé další využití, překračující výše uvedené, zejména pak míchání hořlavých či explozivních látek či užití přístroje v oblasti potravinářství překračuje rámec působnosti a při event. Vzniklých škodách neručí výrobce za jejich náhrady.
• Svévolné změny na stroji vylučují zodpovědnost výrobce, za takto způsobené škody všeho druhu.

→ Riziko nese výhradně uživatel.

- Stroj smějí sestavovat, užívat a udržovat pouze osoby, které jsou poučeny a seznámeny s event. nebezpečím nebo ohrožením. Opravy náležejí pouze výrobci nebo autorizovanému servisu.

Rizika

⚠️ I při dodržení okruhů působnosti užití míchačky a přes dodržení všech předepsaných bezpečnostních opatřeních je nutno počítat s některými zbytkovými riziky:

Tato rizika však je možno minimalizovat jestliže budete věnovat pozornost bezpečnostním opatřením a dodržíte-li okruhy působnosti použití přístroje.

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

• Nebezpečí zranění prstů či ruky při situaci, kdy zasahujete rukou dovnitř běžícího bubnu míchačky. Neexistuje ochranný prostředek proti nebezpečí zachycení či návinu lidské končetiny míchacím zařízením v běžícím bubnu (viz EN 12151). Jedinou ochranou je se takového konání vyvarovat.
• Ohrožení el.proudem při použití nevhodných kabelů či připojení k síti.
• Dotek el.součástí pod proudem při otevřených stav.součástech.

Další rizika nejsou vyloučena.

Provozní čas

Žádáme Vás abyste dodržovali Vaše místní předpisy o ochraně před hlukem, které jsou ve Vaší zemi platné.

Bezpečnostní pokyny

Dbejte následujících pokynů, abyste ochránili sebe a další osoby před možným zraněním.

• Na pracovišti dodržte místně platný soubor předpisů o zamezení úrazům a bezpečnostních podmínek.
• Cement či jeho přísady nevdechovat, nedotýkat nebo nepožívat. Při plnění a vyprazdňování užívat osobní ochranné pomůcky(rukavice, brýle, respirátor, ochranný oděv).
• Míchačku postavit pouze na pevné podlaží bez nebezpečí překoc ení.

- Z pracovního místa odstranit vše co může způsobit klopýtnutí.

- Zajistit dostatečné světlo při práci.

- Obsluha míchačky je zodpovědná vůči třetím osobám.

• Z pracovního okruhu vyloučit děti.

- Mladiství pod 16 let nesmějí míchačku obsluhovat.

- Míchačku používat pouze v souladu s okruhem použití.

- Nezměnit konstrukci či jednotlivé části přístroje.

- Defektní či poškozené části neprodleně vyměnit.

- Uvedení do provozu pouze s řádnými a nepoškozenými ochrannými prostředky.

- Neměňte otáčky motoru – tyto jsou nastaveny na bezpečnou maximální pracovní rychlost a chrání motor a všechny otáčející se součásti před škodami způsobenými přehnanou rychlostí.

- Plnění a vyprazdňování pouze při běžícím motoru.

- Bezpodmínečně vytáhnout zástrčku z porudu při:

- přemistování a transportu - čištění, údržbě či opravách

• Odstraněním poruch
• Kontrolou el. Vedení (přípoje) zda není zamotané či poškozené.
• Opuštění stroje (i při krátkém přerušení prací).

- Kontrolujte míchačku z hlediska event. poškození:

• Před každým použitím míchačky kontrolujte všechny ochranné prvky na stroji, zda bezvadně fungují a plní svůj účel.
• Přezkoušejte, zda všechny pohyblivé součásti stroje fungují, nedřou a plní svou funkci a zda nejsou poškozené. Všechny pohyblivé části míchačky musí být správně namontovány a splňovat všechny podmínky pro bezchybný provoz.
• Poškozené ochranné prvky je třeba neprodleně nechat vyměnit nebo opravit v odborném servisu, pokud není v návodu jinak uvedeno.
• Poškozené a nečitelné bezpečnostní samolepky neprodleně vyměňte.

- Nepoužívanou míchačku skladujte na suchém a uzavřeném místě, kam děti nemají přístup.

⚠️ Míchačka nemá ochrannou trídu (třída ochrany I)

• Nepřipojovat do domácích zásuvek.
• Pouze připojit přes stavební el. rozdělovač proudu s ochranným vypínačem 30 mA vypínacím proudem.

⚠️ Elektrická bezpečnost

Při nedbání těchto opatření hrozí ohrožení života!

- Provedení připojovacího vedení podle IEC 60245 s průřezem vodičů minimálně

⇒ 3 x 1,5 mm² při délce kabelu do 25 m
3 × 2,5 mm^2 při délce kabelu nad 25 m (cca do 40 m)

• Připojovací kabely použít pouze s gumovou násadou odolnou proti tlakové vodě a určenou pro ztížené podmínky
• Příliš dlouhé a tenké kabely způsobují snížení napětí až výpadky proudu v síti. Motor nemůže dosáhnout svého maximálního výkonu a funkce míchačky je redukována.
• Při použití kabelového bubnu, kde je kabel navinut, je třeba jej plně odvinout.
• Kabely nepoužívejte pro jiné účely, než přívod el. proudu. Chraňte kabely před horkem, olejem a ostrými hranami. Nepoužívejte kabel pro vytahování zástrčky ze zásuvky (netahejte za něj).
• Přívodní kabely vždy před použitím zkontrolujte z hlediska poškození a zestárnutí.
• Poškozené přívodní kabely nikdy nepoužívejte.
• Při kladení přívodních kabelů vždy dbejte na to, aby nebyly pokroucené, přiskřipnuté a jejich napojení (které musí být odolné proti tlakové vodě) nebylo vlhké či mokré.
• Nikdy nepoužívejte provizorní el. spojení.
• Ochranné prvky na stroji nikdy nepřemošťujte a nevyřazujte z funkce.
• Michačku zapojte vždy pouze přes ochranný spínač 30 mA.

⚠ Elektrický přípoj resp.opravy na něm může provádět pouze koncesovaná elektrofirma, která je seznámena s místními bezpečnostními předpisy, které jsou v souvislosti s bezpečnostními opatřeními.

⚠ Opravy na elektrických součástech míchačky může provádět pouze výrobce resp. jím určená firma.
⚠️ Při opravách je nutné vždy použít pouze originální náhradní díly. Použití jiných než originálních náhradních dílů mohou pro uživatele znamenat nebezpečí úrazu. Za takto způsobené škody výrobce nepřebírá zodpovědnost.

Uvedení do provozu

⚠️ Veškeré bezpečnostní předpisy respektovat.

Umístění míchačky:

• Míchačku umístiti na pevné a stabilní místo.
  • Zamezit event. propadání míchačky.
• Respektovat bezpečnostní opatření (překlopení).

⚠ Dbát na to, aby při vyprazdňování míchačky nevznikly překážky.

Zapnutí a vypnutí

Ujistěte se, že

• veškeré bezpečnostní zařízení a prostředky jsou po ruce resp. řádně namontovány.
  – všechna bezpečnostní opatření jsou řádně naplněna.
• Motor spustit vypinačem.
• Při výpadku proudu se míchačka sama vypne. K znovuzapnutí znovu použít vypínač.

i Termická ochrana motoru

Motor je vybaven termickou ochranou. Při přehřátí se automaticky vypne. Po ochlazovací přestávce může být znovu zapnut.

Míchání

• Míchačku pouze a jen podle popsaných okruhů působnosti používat.
• Prověřit zda míchačka je správně ustavena na podložce.
• Plnění a vyprazdňování pouze za běžícího motoru.
• Respektovat uvedené hodnoty náplně – množství.
• Elektrické zařízení znemožňuje provoz míchačky při otevřené ochranné mříži. Před uvedením do provozu toto zařízení prověřte.

Výroba míchací směsi

1. Zavřít ochrannou mříž.
2. Zapnout míchačku.
3. Vlít vodu a písek (nebo jinou zákl.hmotu)
4. Přidat spojovací látky (cement, vápno atd.)
5. Body 3 a 4 tak dlouho opakovat až dosáhneme žádoucího účinku.
6. Směs nechat promíchat.

Odborník Vám sdělí žádoucí poměry látek pro kvalitu směsi.

Míchání pytlových materiálů

1. Ochrannou mříž zavřít.
2. Zapnout míchačku.

3. Vlít vodu.

4. Na ochranné mříži je otvírač pytle.Pytel vložit protrhnout a naplnit míchačku.

5. Směs promíchat.

Vyprázdnění míchačky

Toto se děje otevřením otvoru na dně bubnu. Pro toto je určena páka, která je umístěna na straně bubnu (Ⅱ viz str. 64).

Transport

Před každým transportem odpojte přístroj od sítě.

Nakládání viz str.66.

Uskladnění

Aby Vám míchačka sloužila dlouhá léta bez poruch a byla nadále snadno ovladatelná uskladněte ji na delší dobu dokonale čistou a všechny pohyblivé části ošetřete ekologickým lehkým olejem.

Čištění

Před každým čištěním odpojte míchačku od proudu.

• Míchačku odpojte od sítě vytažením zásuvky. V průběhu prací nikdy míchačku nezapínejte.
• Jestliže jste při čištění některé ochranné prostředky odejmuli – musíte je po skončení čištění opět rádně namontovat.
• Motor a vypínač nikdy nečistit pomocí vody.
• Hlavu míchacího zařízení pro čištění možno odebrat (víz str. 65).

⚠️ Hřídel pohonu čistěte pouze suchým hadříkem nebo kartáčkem. Nikdy nepoužívejte vodu nebo ředidla.

i Upozornění pro čistící práce:

• Před delší pracovní přestávkou a po skončení pracovní doby vždy míchačku vyčistit zevnitř i zvenku.
• Míchací buben nikdy nečistit pomocí tvrdých předmětů (klepat kladivem či lopatou. Ponechaná ztvrdlá směs poškozuje míchací zařízení a lze ji jen těžko odstranit.

Údržba

Míchačka je prakticky bezúdržbová.

Míchací buben a pohonná hřídel mají kuličková ložiska s dlouhodobým mazáním.

Pro udržení dlouhé životnosti a hodnoty Vaší míchačky ji ošetřujte tak, jak je popsáno v kapitole Přeprava a skladování. Navíc je ještě třeba ji pravidelně kontrolovat z hlediska opotřebení a funkčnosti. Toto platí zejména pro pohyblivé části stroje, šroubová spojení, ochranné prvky na stroji a el. části.

Opravy

Před každou opravou odpojit míchačku od el. proudu.

• Míchačku vypněte a vytáhnětete zástrčku ze zásuvky. V průběhu opravy míchačku neuvádějte do provozu.
• Jestliže jste museli v rámci opravy odstranit některé ochranné prvky, potom je třeba je po opravě opět řádně namontovat a vyzkoušet jejich funkčnost.
• Opravy na el. částech stroje a na částech, které s elektrikou souvisí, smí provádět pouze autorizovaný servis.
• Při opravách použijte pouze originálních náhradních dílů. V jiném případě se výrobce zříká veškerých záruk.

Možné poruchy provozu

Porucha	možná	příčina	oprava
Nejde motor	výpadek proudu vada kabelu přetížení motoru term. ochrana vypadla vadný vypínač nebo kabel není připojen ochranná mříž není uzavřena	kontrola jištění zkontrolovat u konc. el. firmy nechat motor vychladnout kontrola vypínače uzavřít mříž
Motor bzučí a nejde	blokace mích. zařízení příliš mnoho směsi chyba v kondensátoru	vypnout stroj, vytáhnout zásuvku, vyčistit buben odebrat směs, znovu zapnout nechat opravit konc. firmou
Při otevření mříže se motor nevypne	chyba v bezpečn. spínači	kontr. bezp. spínače event. výměna
Stroj běží, ale blokuje při malém zatížení nebo se aut. vypne	příp. kabel příliš dlouhý, nebo malý průměr vodičů	kontr. příp. kabelu dle výše uvedených dispozic

Garance

Prosíme o přečtení přiloženého záručního listu.

Pred uvedením miešačky do prevádzky si návod starostlivo preštudujte tak, aby ste všetkým uvedením pokynom porozumeli a

Montáž, ovládanie a údržba. Tu je presne vysvetlené čo musíte z tohto hl'adiska urobit'.

– Premiestnením a dopravou
– Čistením, údržbou alebo opravou na stroji
– Odstránením porúch
- Kontrolou el. vedenia (prípoja) či nie je zamotané či poškodené.
– Opustením stroja (i pri krátkom prerušení prác).

Elektrická bezpečnost'

- Pri použití káblového bubnu, kde je kábel navinutý, je potrebné ho úplne odvinút.

- Káble nepoužívajte na iné účely, ako prívod el. prúdu. Chráně te káble pred teplom, olejom a ostrými hranami. Nepoužívajte kábel na vyt'ahovanie zástrčky zo zásuvky (net'ahajte ho).

Dbajte miešacích pomerov a údajov na obale výrobca.

i Pre predlženie životnosti Vašej miešačky a záruku dalšieho lahkého ovládania, pred dlhším uskladnením, ju dôkladne očistite a pohyblivé diely ošetrite ekologickým olejovým sprejom.

Čistenie

Pred každým čistením odpojte stroj od siete el. energie vytiahnutím zástrčky zo zásuvky.

Pred každou opravou miešačky ju odpojte od siete el. energie vytiahnutím zástrčky zo zásuvky.

Hlavu míchacího zařízení pro čištění možno odebrat

cz Elektrické schema zapojení

FIN Kytkentäkaavio

LV Slēgumu shēma

RUS Зектрохем

GB / AUS Circuit diagram

DK Strømskema

cz Zdrojem je výrobce resp.importér. Pro snadné a rychlé dodání užijte následných pokynů: Objednací číslo, pojmenování dílu, počet.rok výroby, číslo serie, a název typu míchačky. Dodávka náhradních dílů následuje ihned po obdržení objednávky dle našich obchodních, dodacích a platebních podmínek. Balení a poštovné jde třiži objednatele.

CZ Seriové číslo / Rok výroby

SK Seriové číslo / Výrobný rok

389894 - 01 05/18
