LZ 140 - Cementblandare Lescha - Gratis bruksanvisning och manual

Varumärke	Lescha
Modell	LZ 140
Produkttyp	Betongblandare
Avsedd användning	Blanda murbruk, lim, gips, fogmaterial, spackel, beläggningar, kalk, plaster, granulat, epoxihartser, eldfasta material
Elektrisk anslutning	Speciell anslutning med jordfelsbrytare 30 mA, kabel typ H07 RN-F, minsta tvärsnitt 3x1,5 mm² (upp till 25 m) eller 3x2,5 mm² (över 25 m)
Elskydd	Överströmsskydd med termisk sensor, automatisk avstängning vid överbelastning
Mekanisk säkerhet	Skyddsgaller med säkerhetsbrytare, motorstopp om gallret är öppet
Nominell fyllnadsvolym	Överskrid inte (värde ej specificerat i manualen)
Idrifttagning	På stabilt och plant underlag, kontrollera skyddsanordningar, använd huvudströmbrytaren
Tömningsfunktion	Genom att öppna botten med en spak
Löpande underhåll	Rengöring invändigt och utvändigt efter varje användning, smörj rörliga delar med miljövänlig olja före lång stilleståndsperiod
Motorrengöring	Skölj inte med vatten direkt, rengör drivaxeln med en trasa eller borste
Elreparationer	Förbehålles tillverkaren eller auktoriserad service, använd endast originalreservdelar
Garanti	Se bifogad garantiförklaring
Standarder och överensstämmelse	Överensstämmer med EU-direktiv, skydd mot vattenstänk
Transport	Dra ur kontakten före förflyttning, lastning enligt sida 64 i manualen
Förvaring	Torr och låst plats, utom räckhåll för barn
Reservdelar	Ange referensnummer, benämning, tillverkningsår, serienummer på typskylten
Kvarstående risker	Risk för skador på fingrar och händer från roterande blandargaller
Lägsta användningsålder	Förbjudet för personer under 16 år (eller enligt nationell lagstiftning)

Vanliga frågor - LZ 140 Lescha

Hur startar jag blandaren Lescha LZ 140?

Se till att skyddsgallret är stängt, att alla säkerhetsanordningar är på plats, tryck sedan på huvudströmbrytaren. Motorn stannar automatiskt vid överbelastning tack vare termisk sensor.

Vilka material kan jag blanda med Lescha LZ 140?

Denna blandare är avsedd för att blanda murbruk, lim, gips, fogmaterial, spackel, beläggningar, kalk, plaster, granulat, epoxihartser och eldfasta material. Använd den inte för brännbara eller explosiva ämnen.

Vilka är de viktiga elsäkerhetsföreskrifterna?

Blandaren måste anslutas till ett specialuttag med jordfelsbrytare 30 mA. Använd en kabel av typ H07 RN-F med minsta tvärsnitt 3x1,5 mm² (upp till 25 m) eller 3x2,5 mm² (över 25 m). Använd aldrig defekt eller lappad kabel.

Hur rengör jag blandaren efter användning?

Dra ur kontakten före rengöring. Rengör noggrant invändigt och utvändigt. Skölj inte motorn eller strömbrytaren med vatten. Rengör drivaxeln med en trasa eller borste, utan vatten eller lösningsmedel. Sätt tillbaka skyddsanordningarna efter rengöring.

Vad gör jag om motorn inte startar?

Kontrollera nätspänningen, anslutningskabeln, säkringens skick, att skyddsgallret är stängt. Om motorn är överbelastad, låt den svalna. Kontakta en elektriker om problemet kvarstår.

Hur tömmer jag blandartrumman?

Tömningen sker genom en öppning i trummans botten med en spak. Se sida 64 i manualen för detaljerade instruktioner.

Vilket regelbundet underhåll krävs?

Blandaren kräver nästan inget underhåll. Lagren är livstidssmorda. Före lång stilleståndsperiod, rengör och smörj rörliga delar med miljövänlig olja. Genomför regelbundna visuella kontroller för att upptäcka slitage eller avvikelser.

Var hittar jag reservdelar till Lescha LZ 140?

Kontakta tillverkaren eller dess återförsäljare. För beställning, ange referensnummer, benämning, tillverkningsår och serienummer (se typskylt). Använd endast originaldelar.

Kan blandaren välta?

Ja, om den är installerad på instabilt underlag. Placera den på en plan och stabil yta och undvik att den sjunker ner i marken. Följ olycksfallsförebyggande föreskrifter.

Vad gör man vid strömavbrott?

Blandaren stannar automatiskt. För att starta om, tryck bara på huvudströmbrytaren efter att strömmen återkommit.

BRUKSANVISNING LZ 140 Lescha

s Maskinen är skyddad mot sprutande vatten.

s Produkten motsvarar de produktspecifika och gällande europeiska direktiven.

Installering av maskinen:

- Installer maskinen på et fast og flatt underlag.

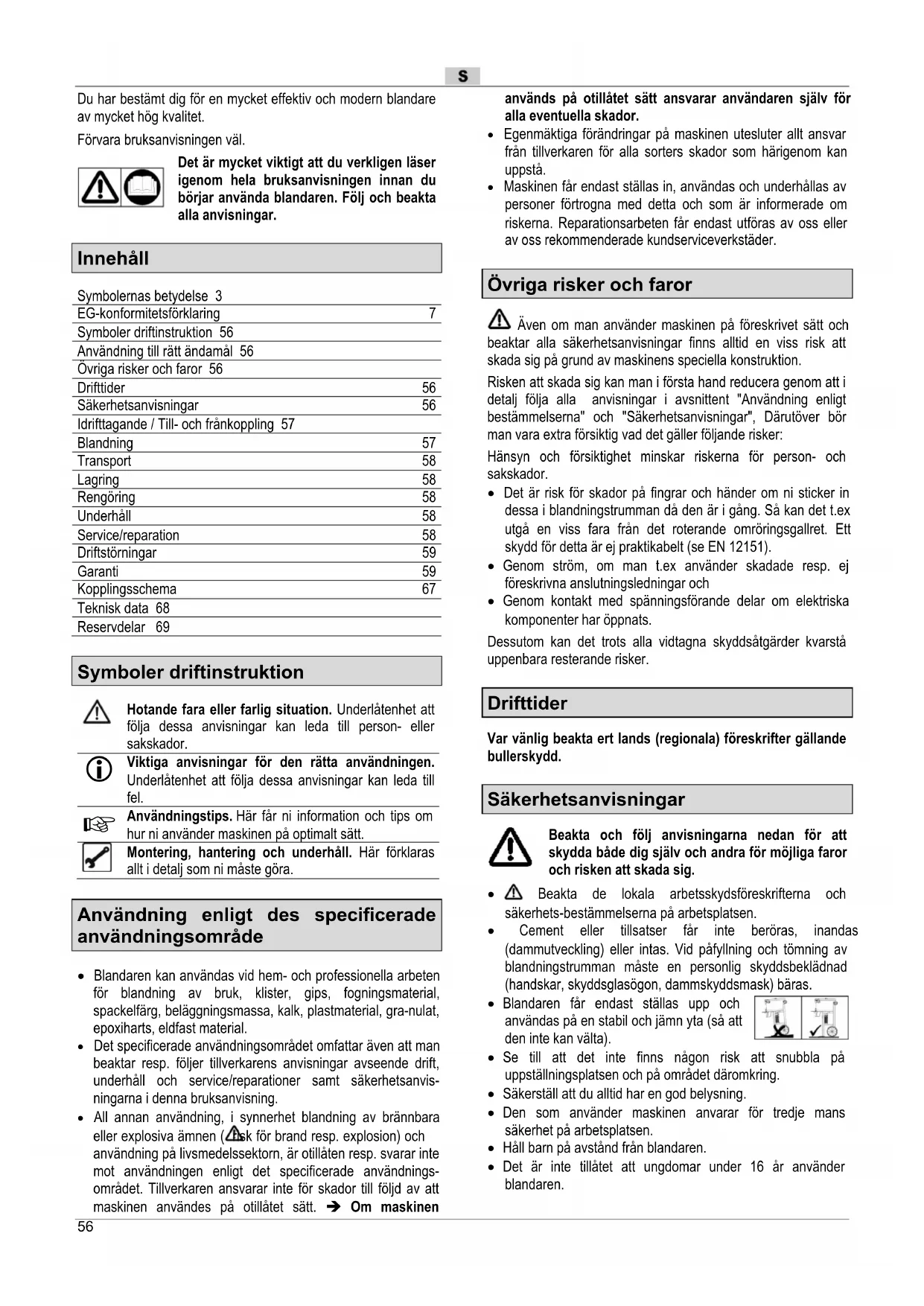

Du har bestämt dig för en mycket effektiv och modern blandare av mycket hög kvalitet.

Förvara bruksanvisningen väl.

Det är mycket viktigt att du verkligen läser igenom hela bruksanvisningen innan du börjar använda blandaren. Följ och beakta alla anvisningar.

Innehåll

Symbolernas betydelse 3
EG-konformitetsförklaring	7
Symboler driftinstruktion 56
Användning till rätt ändamål 56
Övriga risker och faror 56
Drifttider	56
Säkerhetsanvisningar	56
Idrifttagande / Till- och frånkoppling 57
Blandning	57
Transport	58
Lagring	58
Rengöring	58
Underhåll	58
Service/reparation	58
Driftstörningar	59
Garanti	59
Kopplingsschema	67
Teknisk data 68
Reservdelar 69

Symboler driftinstruktion

Hotande fara eller farlig situation. Underlåtenhet att följa dessa anvisningar kan leda till person- eller sakskador.

Viktiga anvisningar för den rätta användningen. Underlåtenhet att följa dessa anvisningar kan leda till fel.

Användningstips. Här får ni information och tips om hur ni använder maskinen på optimalt sätt.

Montering, hantering och underhåll. Här förklaras allt i detalj som ni måste göra.

Användning enligt des specificerade användningsområde

• Blandaren kan användas vid hem- och professionella arbeten för blandning av bruk, klister, gips, fogningsmaterial, spackelfärg, beläggningsmassa, kalk, plastmaterial, gra-nulat, epoxiharts, eldfast material.
• Det specificerade användningsområdet omfattar även att man beaktar resp. följer tillverkarens anvisningar avseende drift, underhåll och service/reparationer samt säkerhetsanvisningarna i denna bruksanvisning.
• All annan användning, i synnerhet blandning av brännbara eller explosiva ämnen (⚠isk för brand resp. explosion) och användning på livsmedelssektorn, är otillåten resp. svarar inte mot användningen enligt det specificerade användningsområdet. Tillverkaren ansvarar inte för skador till följd av att maskinen användes på otillåtet sätt. → Om maskinen

används på otillåtet sätt ansvarar användaren själv för alla eventuella skador.

• Egenmäktiga förändringar på maskinen utesluter allt ansvar från tillverkaren för alla sorters skador som härigenom kan uppstå.
• Maskinen får endast ställas in, användas och underhållas av personer förtrogna med detta och som är informerade om riskerna. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.

Övriga risker och faror

⚠ Även om man använder maskinen på föreskrivet sätt och beaktar alla säkerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion.

Risken att skada sig kan man i första hand reducera genom att i detalj följa alla anvisningar i avsnittent "Användning enligt bestämmelserna" och "Säkerhetsanvisningar", Därutöver bör man vara extra försiktig vad det gäller följande risker:

Hänsyn och försiktighet minskar riskerna för person- och sakskador.

• Det är risk för skador på fingrar och händer om ni sticker in dessa i blandningstrumman då den är i gång. Så kan det t.ex utgå en viss fara från det roterande omröringsgallret. Ett skydd för detta är ej praktikabelt (se EN 12151).
• Genom ström, om man t.ex använder skadade resp. ej föreskrivna anslutningsledningar och
• Genom kontakt med spänningsförande delar om elektriska komponenter har öppnats.

Dessutom kan det trots alla vidtagna skyddsåtgärder kvarstå uppenbara resterande risker.

Drifttider

Var vänlig beakta ert lands (regionala) föreskrifter gällande bullerskydd.

Beakta och följ anvisningarna nedan för att skydda både dig själv och andra för möjliga faror och risken att skada sig.

• Beakta de lokala arbetsskydsföreskrifterna och säkerhets-bestämmelserna på arbetsplatsen.
• Cement eller tillsatser får inte beröras, inandas (dammutveckling) eller intas. Vid påfyllning och tömning av blandningstrumman måste en personlig skyddsbeklädnad (handskar, skyddsglasögon, dammskyddsmask) bäras.
• Blandaren får endast ställas upp och användas på en stabil och jämn yta (så att den inte kan välta).
• Se till att det inte finns någon risk att snubbla på uppställningsplatsen och på området däromkring.
• Säkerställ att du alltid har en god belysning.
• Den som använder maskinen anvarar för tredje mans säkerhet på arbetsplatsen.
• Håll barn på avständ från blandaren.
• Det är inte tillåtet att ungdomar under 16 år använder blandaren.

• Använd blandaren endast enligt det specificerade användningsområdet.
• Förändra inte maskinen eller delar av den.
• Defekta resp. skadade delar på maskinen ska omgående bytas ut.
• Blandaren får endast tas i drift om alla skyddsanordningar är komplett monterade och funktionsdugliga.
• Blandartrumman får endas fyllas på och tömmas om motorn är i gång.
• Förändra inte motorns rotationshastighet, denna reglerar nämligen en säker maximal arbetshastighet och skyddar motorn och alla roterande delar från skador genom överdrivet hög hastighet.
• Drag alltid ut nätkontakten

- innan blandaren flyttas och transporteras

• före alla rengörings-, underhålls- och servicearbeten samt före reparationer
• åtgärd av fel
  – vid kontroll av om anslutningsledningarna har flätats ihop eller skadats
  – att du lämnar maskinen (även vid korta arbetsavbrott)

- Kontrollera att maskinen inte har fått några eventuella skador:

• Före vidare användning ska man kontrollera skyddsanordningarna noga, så att de fungerar korrekt.
• Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm eller om det finns skadade delar. Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att maskinen ska fungera korrekt.
• Skadade skyddsanordningar och delar måste fackmannamässigt repareras eller bytas av erkänd fackverkstad eller tillverkare, om inte annat framgår av bruksanvisningen.
• Skadade eller oläsliga etiketter med säkerhetsanvisningar måste ersättas.

- Förvara oanvända apparater på ett torrt, låst ställe, utanför barns räckvidd

Ej skyddsisolerade blandare (skyddsklass I)

- Dessa betongblandare får ej anslutas till hushållseluttag.

- De får endast anslutas till en speciell inmatningspunkt (t.ex en byggnadsströmfördelare med en jörfelsbrytare med 30 mA utlösningsström).

Elektrisk säkerhet

Livsfara - om dessa punkter inte beaktas!

- Anslutningsledningen måste svara mot IEC 60245 (H 07 RN-F) och ha ett trådtvärsnitt på minst

3 × 1,5 mm^2 vid en kabellängd på upp till 25 m
3 × 2,5 mm^2 vid en kabellängd på över 25 m

- Använd endast anslutningsledningar med en sprutvattenskyddad ⚠ insticksanordning av gummi för hårda driftsvillkor 📋.

• Långa och tunna anslutningsledningar skapar ett spänningsfall. Motorn uppnår inte längre sin maximala effekt, apparatens funktion reduceras.

• Linda av kabeln fullständigt vid användning av en kabeltrumma.

• Använd inte anslutningsledningar för ändamål som de inte är avsedda för. Skydda kabeln från värme, olja och vassa kanter. Använd inte anslutningsledningen för att dra ut stickkontakten från stickuttaget.

• Kontrollera alltid om anslutningsledningarna är skadade eller har åldrats innan du ansluter betongblandaren.
• Använd aldrig skadade anslutningsledningar.
• När man drar anslutningsledningen är det viktigt att den varken får klämmas eller böjas för kraftigt samt att insticksförbindelsen inte blir våt.
• Använd aldrig några provisoriska elanslutningar
• Anslut endast via en jordfelsbrytare (30 mA).

⚠ Elanslutningen resp. reparationer på elanslutningar får endast utföras av en elfackman. Beakta även de lokala föreskrifterna, i synnerhet avseende de skyddsåtgärder som krävs.
⚠️ Reparationer på elektriska komponenter får endast utföras av tillverkaren resp. på en fackverkstad som tillverkaren rekommenderat.
⚠ Använd endast originalreservdelar och original tillbehör. Genom att använda andra reservdelar och andra tillbehör kan olyckor vållas. För skador som följd av att andra delar än originaldelar har använts ansvarar tillverkaren inte.

Idrifttagande

Beakta och följ alla säkerhetsanvisningar.

Maskinens uppställning:

• Ställ upp maskinen på en stabil och jämn yta.
• Förhindra att maskinen kan sjunka ner i marken (Risk att den välter). ⚠ölj arbets-skyddsföreskrifterna.
• Kontrollera i samband med maskinens uppställning att man kan tömma blandartrumman utan problem.

Till- och frånkoppling

Kontrollera,

• att alla skyddsanordningar på blandaren är monterade på föreskrivet sätt och
  – att alla säkerhetsanvisningar har beaktats.

• Motorn får endast till- resp. frånkopplas med hjälp av brytaren.

• Vid elavbrott fränkopplas motorn automatiskt. Tryck brytaren på nytt för att tillkoppla motorn igen.

Motorskydd

Motorn är utrustad med en temperaturvakt. Temperaturvakten frånkopplar motorn automatiskt vid överbelastning (överhettning). Efter en avsvalningstid kan motorn sedan tillkopplas igen.

Blandning

• Sätt endast in blandaren för arbeten, som är uppförda under "Användningsområde".

• Kontrollera blandarens stabilitet.

• Påfyllning och tömning av blandnings-trumman endast vid löpande motor.

• Observera maximal påfyllningsmängd!
• En säkerhetsfrånslagning förhindrar drift vid öppet skyddsgaller. Kontrollera innan starten säkerhetsfrånslagningens funktion.

Tillverkning av blandningsgods:

1. Stäng skyddsgallret.
2. Tillkoppla blandaren.
3. Fyll i vatten och betongballast ( sand, ...).
4. Tillför bindemedel (cement, kalk,...).
5. Upprepa punkt 3 och 4 så länge tills det erforderliga blandningsförhållandet har erhållits.
6. Låt blandningsgodset blandas samman väl.

Avseende blandningsmaterialet sammansättning och kvalitet rekommenderar vi kontakt med en fackman.

Tillverkning av monteringsfärdiga blandningar:

Observera blandningsförhållanden och uppgifter på tillverkarens förpackning.

1. Stäng skyddsgallret.
2. Tillkoppla blandaren.
3. Fyll i den erforderliga vattenmängden.
4. På skyddsgallret befinner sig en säckupprivare, med vilken den förpackade blandningen rivs upp och tillförs trumman.
5. Låt blandningsgodset blandas samman väl.

Tömning av blandningstrumman:

Tömningen sker genom en bottenöppning som öppnas genom att man använder en hävarm.

Se sidan 64 för hänvisningar till tömning.

Transport

Drag alltid ut nätkontakten innan maskinen transporteras.

Se sidan 66 för lastning.

Lagring

För att förlänga en blandares livslängd och för att garantera att användningen går lätt bör denna före en längre lagerförvaring rengöras noggrannt och rörliga delar behandlas med en miljövänlig sprejolja.

Rengöring

Drag alltid ut nätkontakten innan du börjar med rengöringen.

• Fränkoppla maskinen och drag ut nätkontakten om du kommer i direkt kontakt med maskinen i samband med rengöringen (detta gäller även för rengöring med borste, skrapverktyg, trasor etc.). Maskinen får inte tas i drift medan rengöringsarbete pågår.

• Om man måste demontera skyddsanordningar i samband med rengöringen måste dessa absolut monteras på fackman-namässigt sätt igen direkt i anslutning till att rengöringsarbetet är avslutat.

• Bespruta inte motorn och omkopplaren direkt med en vattenstråle.

• Tag av omrörarverkshuvudet vid rengöring (se sidan 65).
  ⚠️ Rengör drivaxeln bara med trasor eller borste. Använd inte vatten eller lösningsmedel.

i Anvisningar för rengöringen

• Rengör alltid blandaren på in- och utsidan före en längre arbetspaus och när arbetet är avslutat för dagen.
• Använd inga hårda föremål (hammare, spadar, etc.) för att knacka bort material som sitter fast i eller på blandartrumman. Om blandartrumman är deformerad blir blandningsresultatet sämre och det är dessutom svårare att göra ren den.

Underhåll

Blandaren kräver i stort sett inte underhåll.

För att blandaren ska ha en så lång livslängd som möjligt ska den behandlas så som det beskriv i avsnittet „Transport och lagring“. Dessutom bör man kontrollera blandaren regelbundet avseende slitage och andra eventuella fel. Detta gäller i synnerhet för rörliga delar, skruvkopplingar, skyddsanordningar och elektriska komponenter.

Service/reparation

Drag alltid ut nätkontakten innan servicearbeten/reparationer påbörjas.

• Fränkoppla maskinen och drag ut nätkontakten om servicearbeten resp. reparationer krävs. Maskinen får inte tas i drift medan dessa arbeten pågår.
• Skyddsanordningar som har demonterats i samband med servicearbeten/reparationer måste alltid monteras på fackmannamässigt sätt igen när dessa arbeten är avslutade.
• Servicearbeten/reparation på elektriska komponenter får endast utföras av tillverkaren eller på en fackverkstad som tillverkaren rekommenderat.
• Använd endast originalreservdelar och förändra dem inte. Annars förlorar du alla eventuella garantianspråk!

Driftstörningar

Störning	Möjlig orsak	Åtgård
Motorn startar inte	⇒ Nätspänning saknas⇒ Anslutningskabel defekt⇒ Motorn överbelastad temperaturvakten har utlösts⇒ Omkopplaren är defekt eller en kabel i omkopplaren är inte ansluten⇒ Skyddsgallret är inte stängt	⇒ Kontrollera säkringen⇒ Kontrollera kabeln resp. låt en fackman byta ut den.⇒ Lå motorn kyla av.⇒ Kontrollera resp. låt utväxla omkopplaren.⇒ Stäng skyddsgallret.
Motorn brummar, men startar inte	⇒ Blandningsverket är blockerat⇒ För mycket blandningsgods i trumman (fyllmängden överskriden)⇒ Kondensator defekt	⇒ Stäng av maskinen, dra ur stickproppen för nätanslutningen och rengör trumman.⇒ Manövrera ev. omkopplaren flera gånger ➡ Inget resultat? Töm trumman.⇒ Skicka in maskinen till tillverkaren resp. låt den repareras på en fackverkstad som tillverkaren rekommenderat.
Vid öppet skyddsgaller, motorn inte fränkopplas.	⇒ Säkerhetsfrånslagning är inte utlösts	⇒ Säkerhetsfrånslagning kontrollera resp. låt utväxla omkopplaren
Maskinen startar, men block-erar vid minsta lilla belastning och fränkopplas ev. automatiskt	⇒ Förlängningskabeln är för lång eller diametern för liten.⇒ Eluttaget är för långt borta från huvud-anslutningen och anslutningsledningens diameter är för liten.	⇒ Det krävs en förlängningskabel med en diameter på 1,5 mm ^2 för max. 25 m längd. Är kabeln längre krävs en diameter på 2,5 mm ^2 .

Garanti

Var vänlig beakta bifogade garantivillkor.

Tag av omrörarverkshuvudet vid rengöring

S Reservdelar beställer du antingen hos tillverkaren eller hos din återförsäljare. Vi behöver följande uppgifter för att kunna bearbeta din reservdelsbeställning: Beställningsnummer, delens beteckning, antal delar, blandarens beteckning, serienummer (se apparatmärkplåten) och tillverkningsår. Reservdelar levereras så omgående som möjligt och mot postförskott enligt våra försäljnings-, leverans- och betalnings-villkor. Porto och förpackning betalar beställaren.

DK Serienummer / produktionsår

EST Seerjanumber / ehitusaasta Serienummer / tillverkningsår
