Produkttyp	Maskin för kapning av marksten (klyvningsmaskin)
Märke	Lescha
Modell	BELLE Maxipave
Bredd	1170 mm
Längd	315 mm
Höjd	585 mm
Vikt	35 kg
Skärkraft	45,6 kN
Max skärlängd	400 mm
Max tjocklek på marksten	120 mm
Matning	Manuell (spak)
Huvudfunktioner	Kapning av marksten, block och liknande material
Säkerhetsanvisningar	Använd skyddsglasögon, använd inte under påverkan av alkohol eller droger, kontrollera knivarnas skick före varje användning
Rutinunderhåll	Kontrollera bultar och muttrar, inspektera skadade delar, byt ut slitna klistermärken
Reservdelar	Använd endast originaldelar från Belle Group
Garanti	1 år för den ursprungliga köparen, täcker konstruktions-, material- och tillverkningsfel
Certifiering	Överensstämmer med EU-direktiv 2006/42/EG, BS EN ISO 12100-1:2003
Ursprungsland	Storbritannien (Belle Group Sheen)
Reparerbarhet	Reparationer av auktoriserad personal eller Belle Group-återförsäljare

Vanliga frågor - BELLE Maxipave Lescha

Hur använder man BELLE Maxipave på ett säkert sätt?

Innan användning, läs noggrant igenom manualen. Använd skyddsglasögon och kontrollera att alla säkerhetsklistermärken sitter på plats. Använd aldrig om du är trött eller påverkad av substanser.

Vilken är maskinens maximala skärkraft?

Skärkraften är 45,6 kN, vilket gör det möjligt att kapa marksten upp till 120 mm tjocklek och 400 mm längd.

Hur underhåller man maskinen?

Innan varje användning, inspektera bultar, muttrar och knivar. Byt ut eventuella skadade delar. Rengör regelbundet och använd endast originaldelar från Belle Group.

Vad gör man om ett säkerhetsklistermärke är skadat?

Byt omedelbart ut klistermärket. Se reservdelsmanualen för referensnummer och exakt placering.

Hur går man tillväga för att kapa en marksten?

Placera materialet mellan knivarna, positionera spaken i 45 graders vinkel mot stödet, justera bladets gap så att det nuddar materialet, sänk sedan spaken för att kapa.

Har maskinen garanti?

Ja, garantin är 1 år från inköpsdatum för den ursprungliga köparen, täcker konstruktions-, material- och tillverkningsfel. Skador till följd av felaktig användning täcks inte.

Kan jag använda maskinen utan skyddsglasögon?

Nej, användning av skyddsglasögon är obligatoriskt för att undvika skadestänk. Underlåtenhet kan leda till allvarliga skador.

Hur registrerar man garantin?

Registrera din garanti online på Altrad Belles webbplats eller skanna QR-koden som finns i manualen. Du kan också kontakta garantiservice via telefon eller e-post.

Vad gör man om handtaget förblir uppfällt efter ett kap?

Lämna aldrig maskinen utan uppsikt med handtaget uppfällt. Sänk alltid ner det i lägsta läge eller låst position efter varje kap för att undvika olyckor.

Vilka dimensioner har maskinen?

Bredd: 1170 mm, Längd: 315 mm, Höjd: 585 mm. Vikten är 35 kg.

BRUKSANVISNING BELLE Maxipave Lescha

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar harned att om den produkt som beskrivs i detta intyg ar kopt fran en auktoriserad Belle-aterforsajare inom EEG, overensstammer med foljande EEG-direktiv: 2006/42/CE (Detta direktiv ersatter direktiv 98/37/EG), BS EN ISO 12100-1:2003 Maskinsakerhet och tillhorsande harmoniserade standarder, iforekommande fall.

Vi, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, herved bekrefte at his produkt er beskrevi dette certifikatet er kjoct fra en autorisert Belle Group forhandier innen for O5, folger det med til folgende EEC direktiver: 2006/42/CE (Dette direktivet erstatter direktiv 98/37/EF), BS EN ISO 12100-1:2003 Sikkernet av maskiner og tilhorende harmoniseerte standarder, der dit er aktuelt.

Datum av Förlaring - 2005

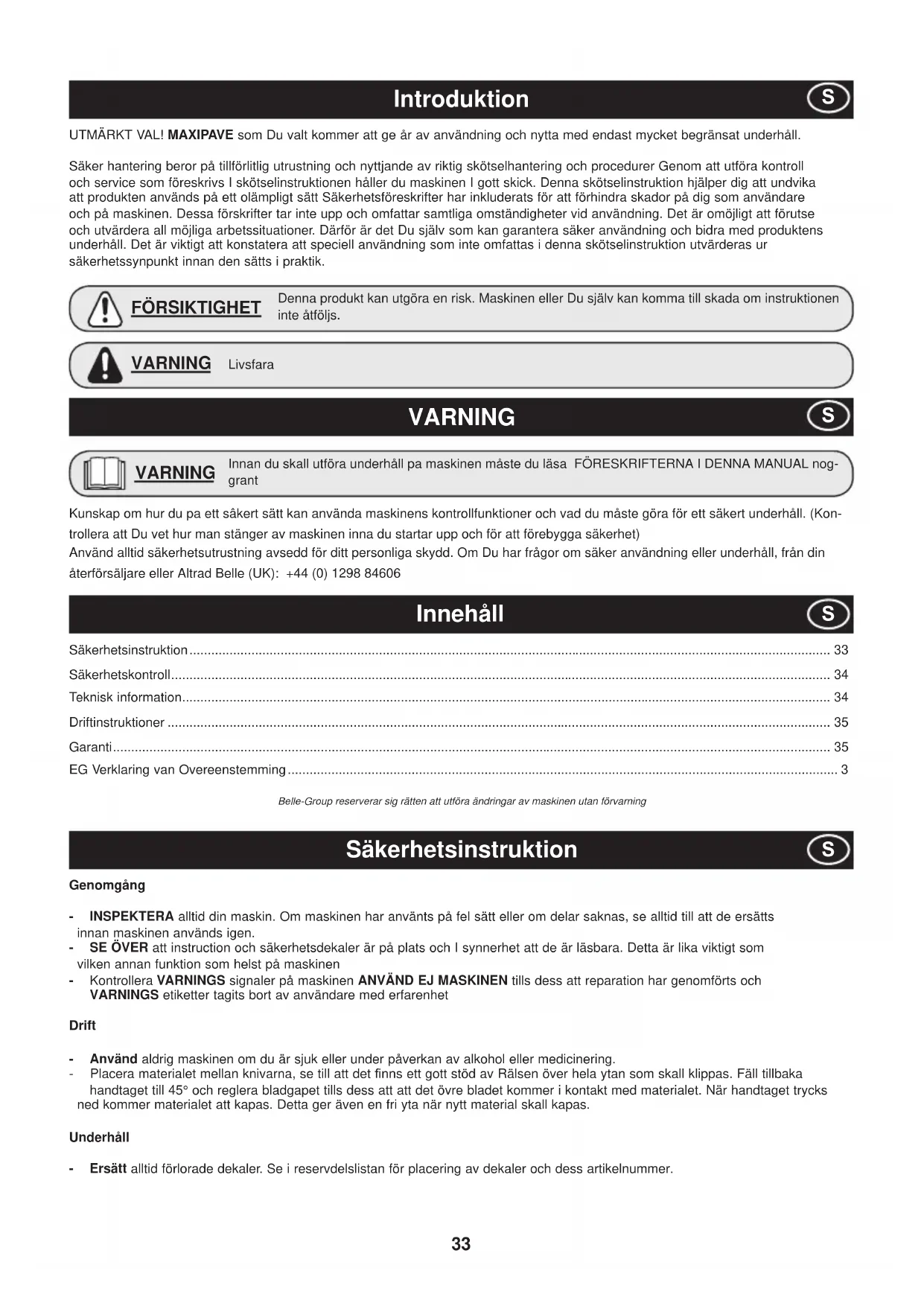

UTMÄRKT VAL! MAXIPAVE som Du valtkommen att ge ár av användning och nytta med endast mycket begränsat underhäll.

Saker hantering beror pa tillforlitig utrusting och nyttjande av riktig skotselhantering och procedurer Genom att utfora kontroll och service som foreskrivs I skotselinstruktionen haller du maskinen I gott skick. Denna skotselinstruktion hjalper dig att undvika att Produkten anvands pa ett olampligt satt Sakerhetsfreskrifter har inkladerats for att forhindra skador pa dig som anvandare och pa maskinen. Dessa forskrifter tar inte upp och ompattar samtiga omstandigheter vid anvandning. Det ar omoligt att forutse och utvdarda all mojliga arbetssituationer. Darfor ar det Du sjalv som kan garantera saker anvandning och bidra medproduktes unterhall. Det ar viktigt att konstatera att speciell anvandning som inte ompattas i denna skotselinstruktion utvdderas ur sakerhetssynpunktinnan den satsi practik.

FÖRSIKTIGHET

Denna produit kan utgora en risk. Maskinen aller Du sjalv kan komma till skada om instruktionen inte atfoljs.

WARNING

Livsfara

WARNING

WARNING

Innan du skall utföra underhäll pa maskinen mäste du lasa FÖRESKRIFTERNA I DENNA MANUAL nog-grant

Kunskap om hur du pa ett sakert satt kan anvanda maskinens kontrollfunktioner och vad du maste gora forett sakert underhall. (Kontrllera att Du vet hur man stanger av maskinen inna du startar upp och for att forebygga sakerhet)

Använd alltid sakerhetsurrusting avsedd for ditt personlga skydd. Om Du har frägor om saker användning ell underhall, fran din aterforsäjare erler Altrad Belle (UK): [phone]

Innehåll

Sakerhetsinstruktion 33

Sakerhetskontroll 34

Teknisk information. 34

Driftinstruktioner 35

Garanti 35

Belle-Group reserverar sig ratten att utfora andringar av maskinen utan forvarning

Sakerhetsinstruktion

Genomgang

• INSPEKTERA alltid din maskin. Om maskinen har anvnts pa fel satt erer om delar saknas, se alltid till att de ersats innan maskinen anvandsigen.
• SE OVER att instruction och sakerhetsdekaler ar pa plats och I synnerhet att de ar läsbara. Detta ar lika viktigt som vilken annan Funktion som helst pa maskinen
• Kontrolera VARNINGS signaler på maskinen ANVÄND EJ MASKINEN tills dess att reparation har genomförs och VARNINGS etiketter tagits bort av användare med erfarenhet

Drift

• Använd aldrig maskinen om du ar sjuk aller under paverkan av alkohol aller medicinering.
• Placera materialet mellan knivarna, se till att det finns ett gott stöd av Rälsen over hela ytan som skall klppas. Fäll tillbaka handtaget till 45^ och reglera bladgapet tills dess att att det övre bladetkommen i kontakt med materialet. När handtaget trycks nedkommen materialet att kapas. Detta ger även en fri yta nar nytt material skull kapas.

Underhäll

• Ersatt alltid forlorade dekaler. Se i reservdelslistan for placering av dekaler och dess articikelnummer.

Innan arbete pabörjas, bör 10 minuter användas für Produkten genomgäng. Kontrollera foljande for att vara saker på bösta användning

FÖRSIKTIGHET

Olamplig använding kan vara farlig. Läs och Första sakerhetsforeskrifterna innan Du vidtar unterhalb ihrer reparation..

1. Använd endastprodukten med knivar I gott skick. (Knivarna har flera kapytor som latt kan ommonteras)
2. Inspect the entire unit for loose bolts/nuts, damaged or missing parts and repair or replace them as needed.

Gå genom hela maskinen och se till att inga löska skruvar eller muttrar finns, skadade eller saknade delar maste ersattas

1. Se till att handtaget ar uppfällt after kapning och innan nests material sats in
2. Använd alltid SKYDDSGLASÖGON
3. Lämna aldrig maskinen kvar after arbete med handtaget uppfällt- lamna alltid maskinen med handtaget I horisontellt lage och fastsatt i laderfästet
4. Var uppmarksam med manniskor I din narhet och i synnerhet med objekt i narheten av arbetsomradet.

ANVAND alltid original reservdilar fran Altrad Belle

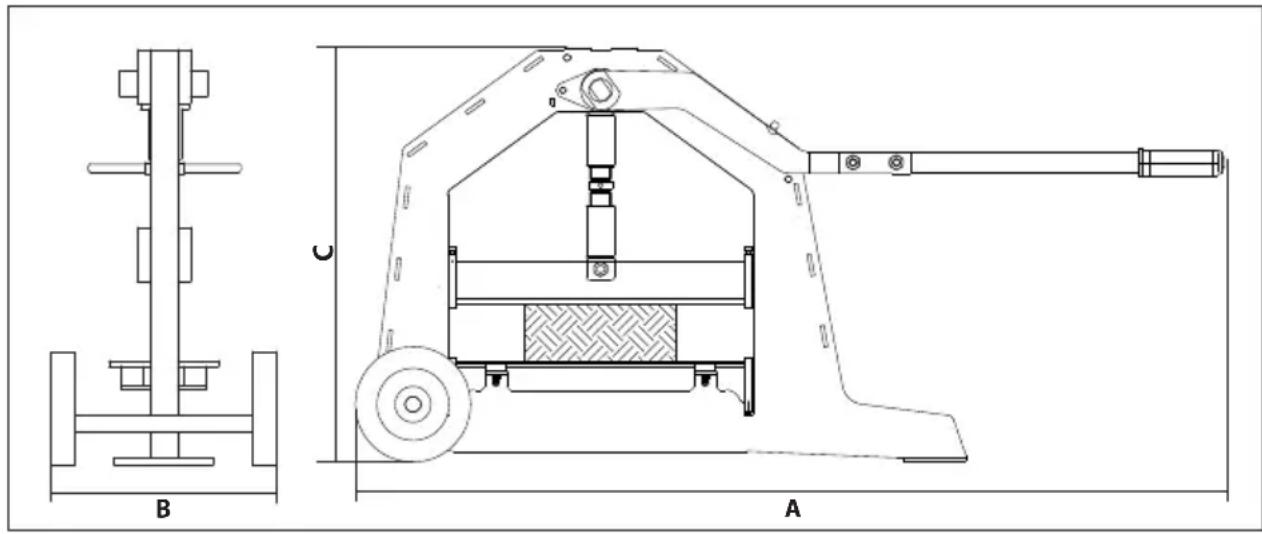

Teknisk Information

Model Maxipave

A - Längd (mm) 1170
B - Bredd (mm) 315
C - Höjd (mm) 585
Maximalt kapningslängd (mm) 400
Maximalt Block Djup (mm) 120
Vikt (Kg) 35
Kapningsstyrka (kN) 45.6

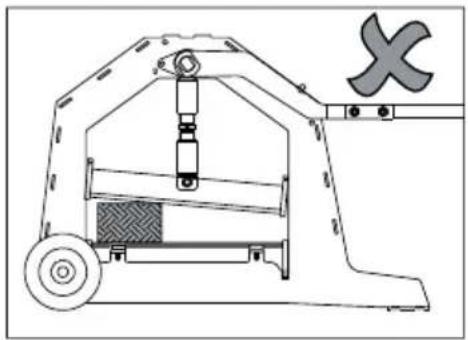

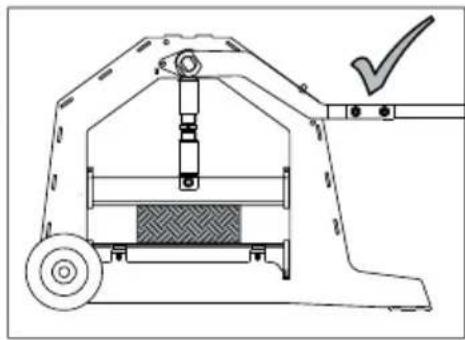

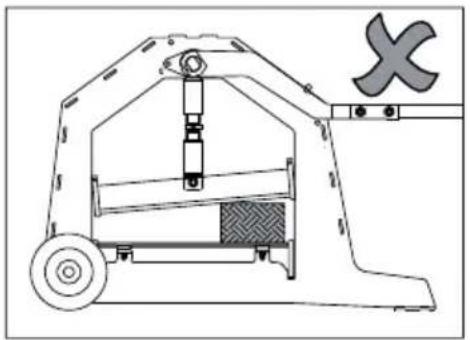

Driftinstruktioner

Garanti

Dinnya Altrad Belle Promix garanteras for den ursprungliga anskaffaren for en period av ett ar (tolv manader) fran det ursprungliga anskaffningsdatumet. Altrad Belle garantin omfattar brister i konstruktion, material och tillverkningsfel.

Följande tacks inte av Altrad Belle garantin:

1. Skador orsakade av vanvård, felaktig använding, fall eller liknande skador orsakade av erer som att resultat av underlätse att folja monterings-, bruks-, användar- eller underhällsinstruktioner.
2. Åndringar, ombyggnader eller reparationer utfördá av annan ¬ Altrad Belle eller dess godkända ombud.
3. Transport-ller fraktkostnader till och fran Altrad Belle ell derss godkanda representanter, for reparation ell utvardering av garantiansprak pa nagon maskin.
4. Material och/eller arbetskostnader for renovering, reparation ell utbyte av komponenter pahrgrund av normal slitage.

Altrad Belle och/eller dess godkanda ombud, arbetsledare, anstallda ellersfarskringsgivare kan inte hallas ansvariga for indirekta ell andra skador, forluster eller kostnader i anslutning till ell erorsakade av oformaga att anvanda maskinen for nagot andamal.

Garantiansprak

Alla garantiansprak sk forst och framst stllas till Altrad Belle, antingen per telefon, per fax, per E-post eller skrftligen.

Tfn: [phone], Fax: [phone] E-post: [e-mail]

För garantiansprük:

For att gora ALTRAD Belle till ett gronare och miljovanligare val, erbjuder vi nu garantiregistrering via webb.

For att fà tillgäng till registraringsidan pa vär webbsida, ∀nlogen gà till foljande adress:
