BELLE Maxipave - Mechanische troffel Lescha - Gratis gebruiksaanwijzing en handleiding

Producttype	Bestratingsmachine (kliever)
Merk	Lescha
Model	BELLE Maxipave
Breedte	1170 mm
Lengte	315 mm
Hoogte	585 mm
Gewicht	35 kg
Snijkracht	45,6 kN
Maximale snijlengte	400 mm
Maximale dikte bestrating	120 mm
Voeding	Handmatig (hendel)
Hoofdfuncties	Snijden van bestrating, betonblokken en soortgelijke materialen
Veiligheidsinstructies	Draag een veiligheidsbril, niet gebruiken onder invloed van alcohol of drugs, controleer de messen voor elk gebruik
Regelmatig onderhoud	Controleer bouten en moeren, inspecteer beschadigde onderdelen, vervang versleten stickers
Reserveonderdelen	Gebruik uitsluitend originele Belle Group onderdelen
Garantie	1 jaar voor de oorspronkelijke koper, dekt ontwerp-, materiaal- en fabricagefouten
Certificering	Voldoet aan CE-richtlijnen 2006/42/CE, BS EN ISO 12100-1:2003
Land van herkomst	Verenigd Koninkrijk (Belle Group Sheen)
Repareerbaarheid	Reparaties door erkend personeel of Belle Group dealers

Veelgestelde vragen - BELLE Maxipave Lescha

Hoe gebruik ik de BELLE Maxipave veilig?

Lees voor gebruik de handleiding zorgvuldig. Draag een veiligheidsbril en controleer of alle veiligheidsstickers aanwezig zijn. Nooit gebruiken als u vermoeid bent of onder invloed van middelen.

Wat is de maximale snijkracht van de machine?

De snijkracht is 45,6 kN, waarmee bestrating tot 120 mm dikte en 400 mm lengte kan worden gesneden.

Hoe onderhoud ik de machine?

Inspecteer voor elk gebruik de bouten, moeren en messen. Vervang beschadigde onderdelen. Reinig regelmatig en gebruik uitsluitend originele Belle Group onderdelen.

Wat te doen als een veiligheidssticker beschadigd is?

Vervang de sticker onmiddellijk. Raadpleeg de onderdelenhandleiding voor het referentienummer en de exacte locatie.

Wat is de procedure om bestrating te snijden?

Plaats het materiaal tussen de messen, zet de hendel in een 45 graden hoek ten opzichte van de steun, stel de mesopening af zodat het materiaal wordt geraakt, en laat de hendel zakken om te snijden.

Heeft de machine garantie?

Ja, de garantie is 1 jaar vanaf aankoopdatum voor de oorspronkelijke koper, dekt ontwerp-, materiaal- en fabricagefouten. Schade door oneigenlijk gebruik is niet gedekt.

Kan ik de machine zonder veiligheidsbril gebruiken?

Nee, het dragen van een veiligheidsbril is verplicht om rondvliegende deeltjes te voorkomen. Naleving kan leiden tot ernstig letsel.

Hoe registreer ik de garantie?

Registreer uw garantie online op de website van Altrad Belle of scan de QR-code in de handleiding. U kunt ook contact opnemen met de garantieservice per telefoon of e-mail.

Wat te doen als de hendel na het snijden omhoog blijft staan?

Laat de machine nooit onbeheerd achter met de hendel omhoog. Laat de hendel altijd zakken naar de lage of vergrendelde positie na elke snede om ongelukken te voorkomen.

Wat zijn de afmetingen van de machine?

Breedte: 1170 mm, Lengte: 315 mm, Hoogte: 585 mm. Het gewicht is 35 kg.

GEBRUIKSAANWIJZING BELLE Maxipave Lescha

Ondergetekende, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 OEU, GB, verklaren hier bij dat als het product zoals beschreven in dit certificaat is gekocht van een erkende Belle Group dealer binnen de EEG, het voldoet aan de volgende EEG richtlijnen: 2006/42/CE (Deze richtlijn verwangt Richtlijn 98/37/EC), BS EN ISO 12100-1:2003 Veiligheid van Machines en hieraan gekoppelde geharmoniseerde Standaarden, waar deze van toepassing is.

Vi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, erklærer hermed, at hvis det i dette certifikat beskrevne produkt er koot hos an autoriseret Belle Group forhandier i EU, er det i overensstemmelse med folgende EOF-direktiver: 2006/42/CE (Dette direktiv erstatter direktiv 98/37/EF), BS EN ISO 12100-1:2003.

Plaats van de Verklaring - Sheen, No Buxton, Derbyshire, SK17 0EU, UK

Sted i erklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum van de verklaring - 2005.

Dato for erklaringen - 2005.

EGKONFORMITÄTSERKLÄRUNG / DICHIARAZIONE CE DI CONFORMITA / EG-VERKLARING VAN OVEREENSTEMMING / EC SAMSVARSERKLÄERING / EY-YHDENMUKAISUUSILMOITUS / DEKLARACJA ZGODNOSCI Z PRZEPISAMI UE

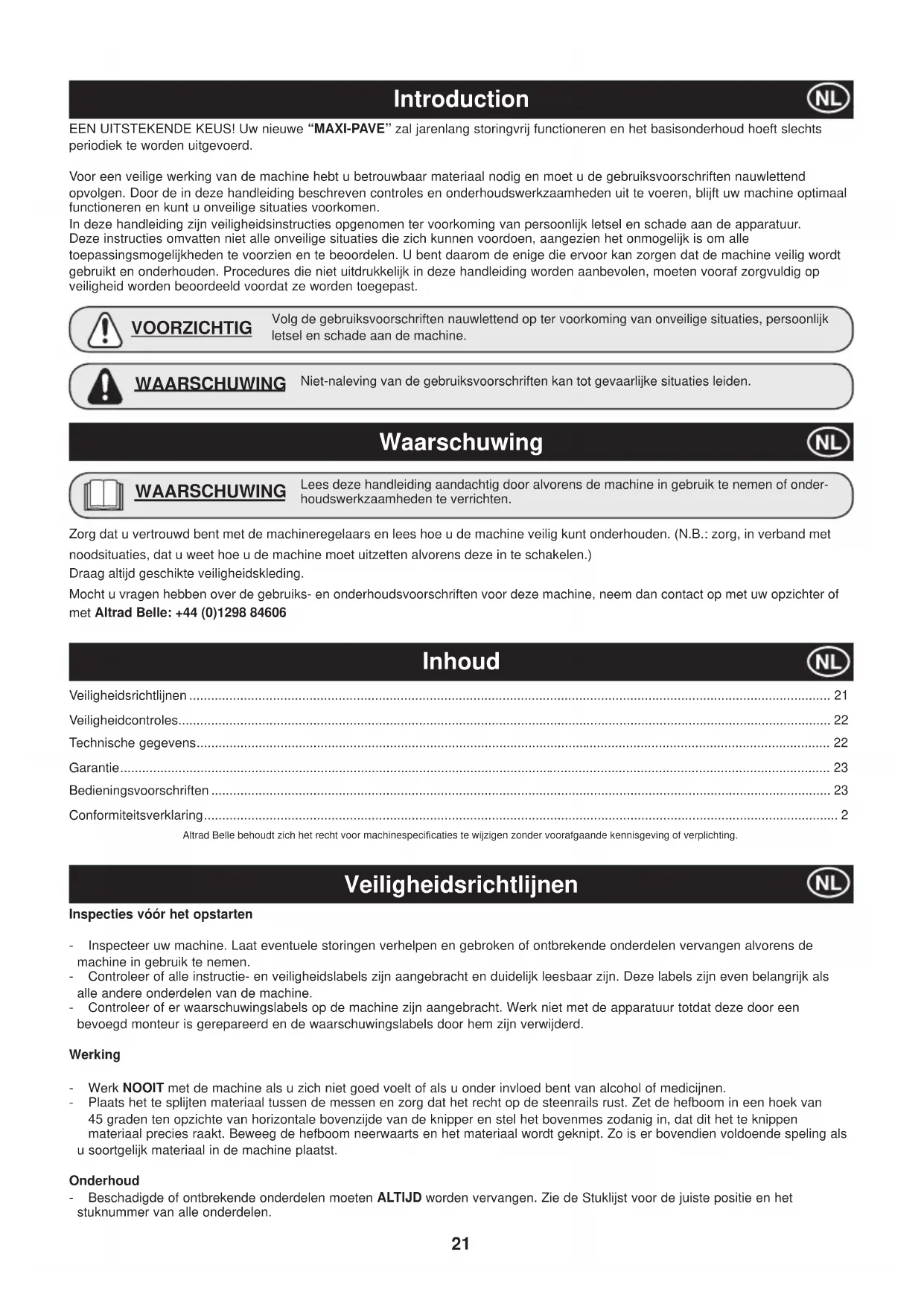

EEN UITSTEKENDE KEUS! Uw neue MAXI-PAVE' zal jarenlang storingvrij functioneren en het basisonderhoud hoeft slechts periodiek te worden uitgevoerd.

Voor een veilige werkung van de machine hebt u betrouwbaar materiaal nodig en moet u de gebruksvoorschriften nauwlettend opvolgen. Door de in deze handleiding beschreiben controles en onderhoudswerkzaamheden uit te voeren, blijft uw machine optimal functioneren en kunt u onveilige situatuies voorkomen.

In deze handleiding zijn veiligheidsinstrumentes opgenomen ter voorkoming van persoonlijk letsel en schade aan de apparatuur. Deze instructies omvatteniet alle onveilige situations die zich kuren voordoen, aangezien het onmogelijk is om alle toepassingsmogelijkheden te voorzien en te beoordelen. U bent daarom de enige die ervoor kan zorgen dat de machine veilig worden gebruikt en onderhoden. Procedures die Niet uitdrukkelijk in deze handleiding worden aanbevolen, moeten vooraf zorgvuldig op veiligheid worden beoordeeld voordat ze worden toegepast.

VOORZICHTIG

Volg de geleuksvoorschriften nauwlettend op ter voorkoming van onveilige situaties, persoonlijk letsel en schade aan de machine.

WAARSCHUWING

Niet-naleving van de gebruiksvoorschriften kan tot gevaarlijke situatuies leiden.

Waarschuwing

WAARSCHUWING

Lees deze handleding aandachtig door alvorens de machine in gebruik te nemen of onderhoudswerkzaamheden te verrichten.

Zorg dat u vertrouwd bent met de machineregelaars en lees hoe u de machine veilig kurz onderhoden. (N.B.: zorg, in verband met noodsituates, dat u weet hoe u de machine moet uitzetten alvorens deutsche in te schaken.)

Draag altijd geschikte veiligheidskleding.

Mocht u vragen haben over de gebruiks- en onderhoudsvoorschriften voor deze machine, neem dan contact op met uw opzichter of met Altrad Belle: [phone]

Inhoud

Veiligheidsrichtlijnen 21

Veiligheidcontroles 22

Bedieningsvoorschriften 23

Conformiteitsverklaring 2

Altrad Belle behoudt zich hetrecht voor machinespecificaties te wijzigen zonder Voorafgaande kennisgeving of verplichting.

Veiligheidsrichtlijnen

Inspecties voor het opstarten

• Inspector uw machine. Laat eventuele storingen verhelpen en gebroken of ontbrekende onderdelen verrangen alvorens de machine in gebruik te nemen.
• Controller of alle instructie- en veiligheidslabels zijn aangebracht en duidelijk leesbaar zijn. Deze labels zijn even belangrijk als alle andere onderdelen van de machine.
• Controller of er waarschuwingslabels op de machine zich aangebracht. Werk Niet met de apparatuur totdat deze door een bevoegt monteur is gerepareerd en de waarschuwingslabels door hem zich verwijderd.

Werking

Werk NOOT met de machine als u zich Niet goed voelt of als u onder invloed bent van alcohol of medicijnen.
- Plaats het te splijten materiaalussen de messen en zorg dat hetrecht op de steenrails rust. Zet de hefboom in een hoek van 45 graden ten opzichte van horizontale bovenzijde van de knipper en stel het bovenmes zadanig in, dat dit het te knippen materiaal precies raakt. Beweeg de hefboom neerwaarts en het materiaal wordt geknipt. Zo is er bovendien voldoende spel ing als u soortgelijk materiaaal in de machine plaatst.

Onderhoud

• Beschadigde of ontbrekende onderdelen要去 ALTIJD worden verrangen. Zie de Stuklijst voor de juiste positie en het stuknummer van alle onderdelen.

Voer aan het begin van elke werkdag het 10 minuten durende dagelijkse routineonderhoud uit en controllerer de volgende punten voor een storingvrijne werkung.

VOORZICHTIG

Verkeerd onderhoud kan gevaarlijk zijn. Zorg dat u vertrouwd bent met de VEILIGHEIDSVOORSCHRIFTEN EN RICHTLIJNEN voordat u onderhouds- of reparatiewerkzaamheden uitvoert.

1. Werk alleen met de machine als de messen in goede staat verkeren.
2. Controller de hele machine op loszittende bouten/moeren en beschadigde of ontbrekende onderdelen en repareer of verrang\ deze zo nodig.
3. Zorg dat de hendel na het snijden volledig in de verticale stand staat enplaats daarna pas het volgende te snijden materiaal.
4. Draag een veiligheidsbril.
5. Berg de machine nooit op met de hendel in de verticale stand. Trek de hendel maar beneden en vergrendel.Deze.
6. Houd rekening met omstanders en hindernissen op de werkplek. Gebruik ALTIJD originele verrangingsonderdelen van Altrad B

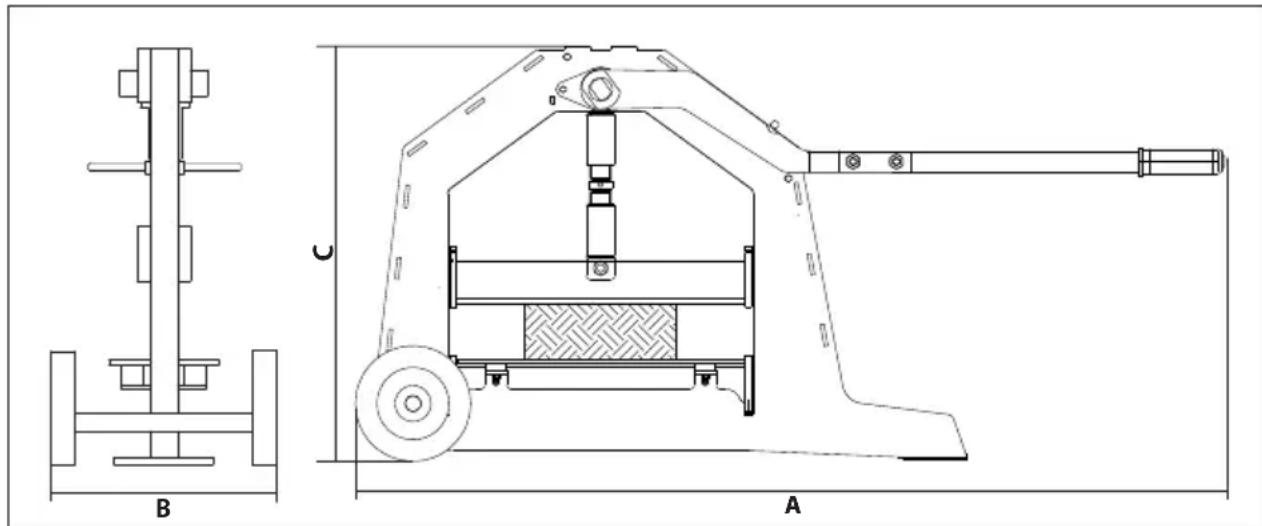

Technische Gegevens

Model Maxipave
A - Lengte (mm) 1170
B - Breedte (mm) 315
C - Hoogte (mm) 585
Maximale snijlengte (mm) 400
Maximale blokdiepte (mm) 120
Gewicht (Kg) 35
Snijkracht (Kg / kN) 45.6

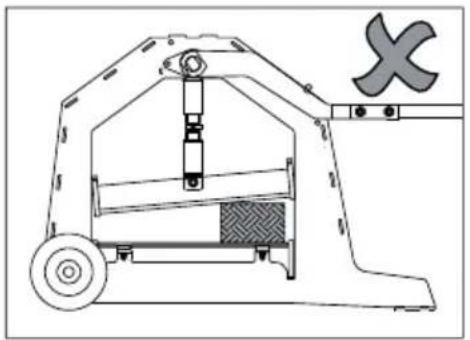

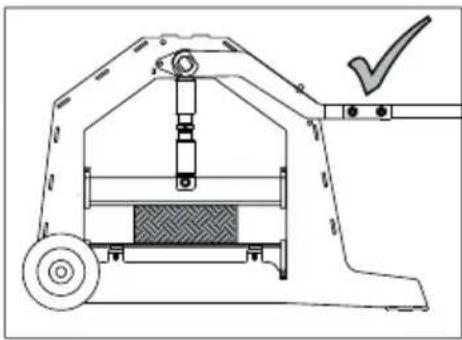

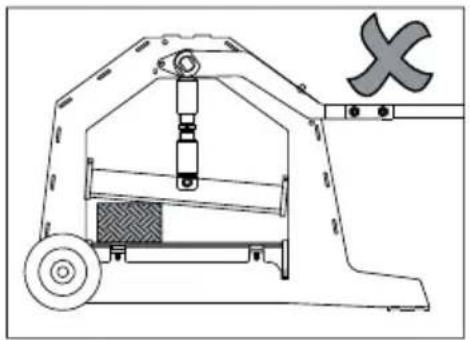

Bedieningsvoorschriften

Garantie

Altrad Belle verleent u als de oorspronkelijke koper een garantie gedurende een jaar (12 maanden), gerekend vanaf de oorspronkelijke aankoopdatum, op uw nieuwe Promix. De garantie van de Altrad Belle dekt ontwerp-, materiaal- en fabrieksfouten.

Het volgende is uitgesloten van de garantie van de Altrad Belle:

1. Schade ontstaan door verkeerd gebruik, misbruik, latent vallen of andere gelijkaardige schade ontstaan door of als gevolg van het nicht opvolgen van montagevoorschriften, bedieningsvoorschriften of voorschriften voor onderhoud door de gebruiker.
2. Door andere Personen dan van de Altrad Belle of hun erkende vertegenwoordigers uitgevoerde wijzigingen, toevoegingen of reparations.
3. Transport- of expeditiekosten van en waar de Altrad Belle of hun erkende vertegenwoordigers, voor reparatie of beordeling van de kosten m.b.t. een garantie-aanssprak, op elke machine.
4. Materialialen/of arbeidskosten m.b.t. het vernieuwen, repareren of verrangen van componenten vanwege normale slijtage.

Altrad Belle en/of diens erkende agenten, leidinggevenden, medewerkers en verzekeraars konnen nicht aansprakelijk worden gesteld voor gevolgschade of andere schade, verliezen dan wel onkosten in verband met of als gevolg van het onvermogen de machine voor enig doel te gebruiken.

Garantieclaims

Garantieclaimsdienen ineerste instantie Telefonisch, schriftelijk, per fax of per e-mail te worden gericht aan Altrad Belle.

Garantieclaims

Tel: [phone] Fax: [phone] E-mail: [e-mail]

Nummers voor garantieclaims:

Garantieregistratie:

In de offerte voor ALTRAD Belle om groener en meer ecovriendelijk te worden hebben we een online Garantieregistratie geintroduceerd. Om de registratiepagina op once website te openen kunt u het volgende adres gelebruiken:

U kurz ook de QR Code (Quick Response Code) gebruiken om met uw smartphone de registratiepagina te openen.

EEN UITSTEKENDE KEUS! Uw neue MAXI-PAVE' zal jarenlang storingvrij functioneren en het basisonderhoud hoeft slechts periodiek te worden uitgevoerd.

Voor een veilige werkung van de machine hebt u betrouwbaar materiaal nodig en moet u de gebruksvoorschriften nauwlettend opvolgen. Door de in deze handleiding beschreiben controles en onderhoudswerkzaamheden uit te voeren, blijft uw machine optimal functioneren en kunt u onveilige situatuies voorkomen.

In deze handleiding zijn veiligheidsinstructies opgenomen ter voorkoming van persoonlijk letsel en schade aan de apparatuur.

Deze instructies omvatten nicht alle onveilige situations die sich kuren voordoen, aangezien het onmogelijk is om alle

toepassingsmogelijkheden te voorzien en te beoordelen. U bent daarom de enige die ervoor kan zorgen dat de machine veilig worden gebruikt en onderhoden. Procedures die Niet uitdukkelijk in deze handleiding worden aanbevolen, moeten vooraf zorgvuldig op veiligheid worden beoordeeld voordat ze worden toegepast.

FORSIGTIG

EG Verklaring van Overeenstemming 3
