BELLE Maxipave - Mechanická hladítka Lescha - Bezplatný návod na obsluhu

Typ produktu	Stroj na rezanie dlažobných kociek (rezačka)
Značka	Lescha
Model	BELLE Maxipave
Šírka	1170 mm
Dĺžka	315 mm
Výška	585 mm
Hmotnosť	35 kg
Rezná sila	45,6 kN
Maximálna dĺžka rezu	400 mm
Maximálna hrúbka dlažobnej kocky	120 mm
Ovládanie	Manuálne (páka)
Hlavné funkcie	Rezanie dlažobných kociek, betónových blokov a podobných materiálov
Bezpečnostné pokyny	Noste ochranné okuliare, nepoužívajte pod vplyvom alkoholu alebo omamných látok, pred každým použitím skontrolujte stav nožov
Bežná údržba	Skontrolujte skrutky a matice, skontrolujte poškodené diely, vymeňte opotrebované nálepky
Náhradné diely	Používajte výhradne originálne diely Belle Group
Záruka	1 rok pre pôvodného kupujúceho, pokrýva chyby konštrukcie, materiálu a výroby
Certifikácia	V súlade so smernicami EÚ 2006/42/ES, BS EN ISO 12100-1:2003
Krajina pôvodu	Spojené kráľovstvo (Belle Group Sheen)
Opraviteľnosť	Opravy vykonáva autorizovaný personál alebo predajcovia Belle Group

Často kladené otázky - BELLE Maxipave Lescha

Ako bezpečne používať BELLE Maxipave?

Pred každým použitím si pozorne prečítajte návod. Noste ochranné okuliare a skontrolujte, či sú všetky bezpečnostné nálepky na svojom mieste. Nikdy nepoužívajte, ak ste unavení alebo pod vplyvom látok.

Aká je maximálna rezná sila stroja?

Rezná sila je 45,6 kN, čo umožňuje rezať dlažobné kocky do hrúbky 120 mm a dĺžky 400 mm.

Ako udržiavať stroj?

Pred každým použitím skontrolujte skrutky, matice a nože. Vymeňte akékoľvek poškodené diely. Pravidelne čistite a používajte iba originálne diely Belle Group.

Čo robiť, ak je bezpečnostná nálepka poškodená?

Okamžite vymeňte nálepku. Pozrite si manuál náhradných dielov pre referenčné číslo a presné umiestnenie.

Aký je postup pri rezaní dlažobnej kocky?

Umiestnite materiál medzi nože, nastavte páku pod 45 stupňov voči podperu, upravte medzeru čepele tak, aby sa dotýkala materiálu, a potom stlačte páku na rezanie.

Má stroj záruku?

Áno, záruka je 1 rok od dátumu nákupu pre pôvodného kupujúceho, pokrýva chyby konštrukcie, materiálu a výroby. Škody spôsobené nesprávnym používaním nie sú kryté.

Môžem používať stroj bez ochranných okuliarov?

Nie, nosenie ochranných okuliarov je povinné, aby ste predišli odletujúcim úlomkom. Nedodržanie môže viesť k vážnym zraneniam.

Ako zaregistrovať záruku?

Zaregistrujte svoju záruku online na stránke Altrad Belle alebo naskenujte QR kód uvedený v návode. Môžete tiež kontaktovať záručný servis telefonicky alebo e-mailom.

Čo robiť, ak rukoväť po rezaní zostane zdvihnutá?

Nikdy nenechávajte stroj bez dozoru so zdvihnutou rukoväťou. Po každom rezaní ju vždy spustite do dolnej alebo uzamknutej polohy, aby ste predišli nehodám.

Aké sú rozmery stroja?

Šírka: 1170 mm, Dĺžka: 315 mm, Výška: 585 mm. Jeho hmotnosť je 35 kg.

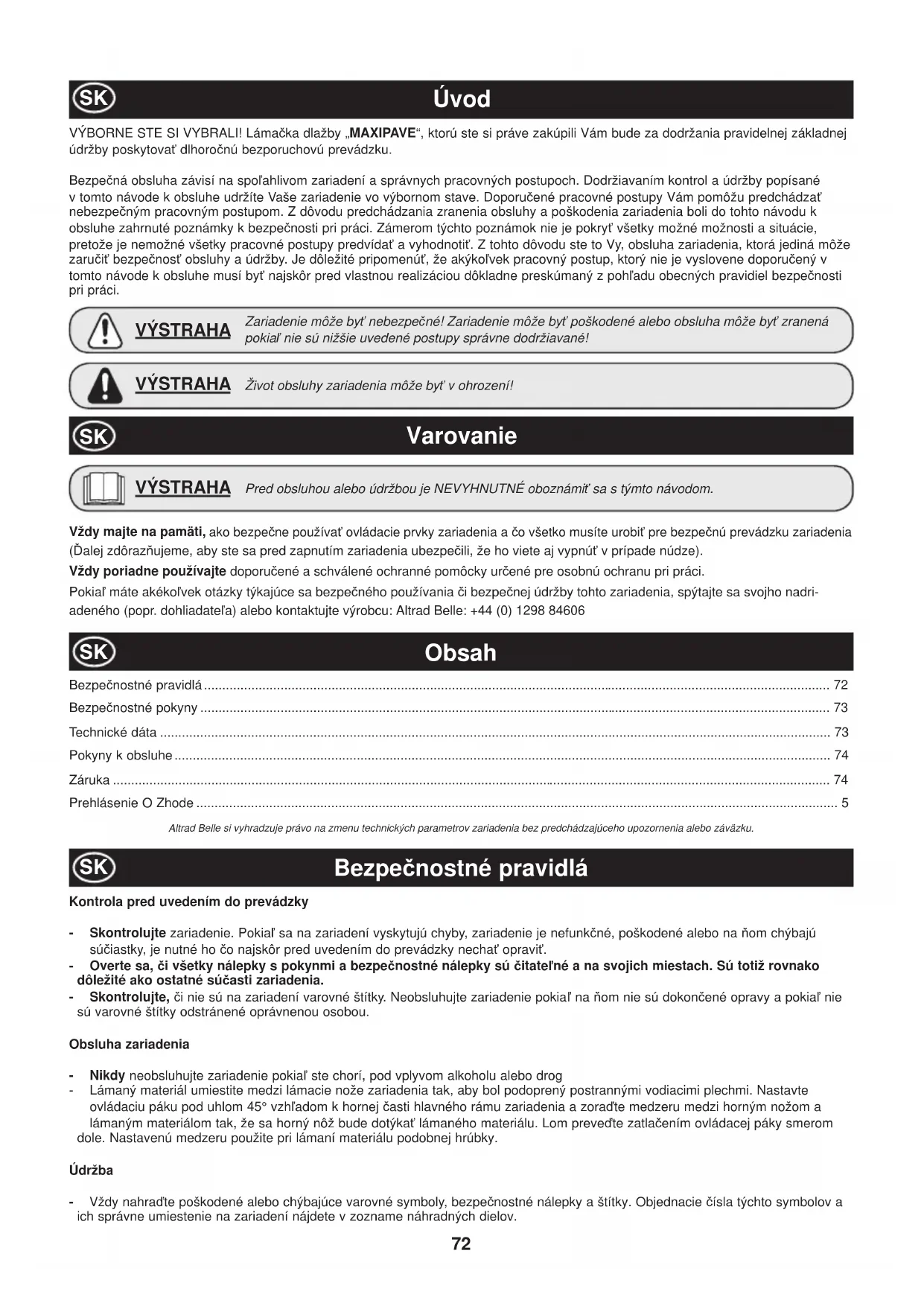

NÁVOD NA OBSLUHU BELLE Maxipave Lescha

VYBORNE STE SI VYBRALI! Lamačka dlazby „MAXIPAVE“, ktoru ste si práve zakúpili Vám bude za dodržania pravidelnej základnej udžby poskytovat dlhorocné bezporuchov prévázdu.

Bezpecná obsluha závisí na spoßahlivom zariadení a správnych pracovných postupoch. Dodržiavaním kontrl a udrzby popisané v tomando k obsluhe udržite Vase zariadenie vo vybornom stave. Dopurčené pracovné postupy Vám pomózu predchádzat nebezpečným pracovné postupom. Z dovodu predchádzania zranenia obsluhy a poškodenia zariadenia boli do tohto navodu k obsluhe zahrnuté pozmámky k bezpečnosti pri práci. Zámerom tychto pozmámok nie je Pokryt vsetky možné možnosti a situácie, pretoze je nemožné vsetky pracovné postupy previdáť a vyhodnotit. Z tohto dovodu ste to Vy, obssluha zariadenia, ktorá"Justa moze zarucit' bezpečnost' obsluhy a udrzby. Je doležité pripomenú, ze akýkolvek pracovné postup, ktory nie je vyslovene dopurčeny v tomando k obsluhe musí byt'najskór pred vlastnou realizáciou dokladne preskúmaný z pohlady obecný pravidiel bezpečnosti pri práci.

VYSTRAHA

Zariadenie moze byt' nebezpecné! Zariadenie moze byt' poskodené alebo obsluha moze byt' zranenáPokial' nie su nižsie uvedene postupy správné dodrziavané!

VYSTRAHA

Zivot oblsuhy zariadenia moze byt v ohrozeni!

Varovanie

VYSTRAHA

Pred obsluhou alebo udrzbou je NEVYHNUTNE oboznámit sa s tymto navodom.

Vždy majte na pamāti, ako bezpečne používat ovladacie privky zariadenia a co všetko musite urobit pre bezpečné prevádžku zariadenia (Dalej zdóraznujeme, aby ste sa pred zapnutím zariadenia ubezpečili, ze ho viète aj vypnut' v pripadé nudze).

Vzdy poriadne pouzivaje doporučene a schvalené ochranné pomocky urcené pre osobnó ochranu pri praci.

Pokial' mate akekolvek otazky tykajuce sa bezpecnheo pouzivania ci bezpecnej udrzby tohto zariadenia, spytajte sa svojho nadriadeneho (popr. dohliadatefa) alebo kontaktujte vrobcu: Altrad Belle: [phone]

Obsah

Altrad Belle si vyhradzuje pravo na zmenu technickych parametrov zariadenia bez predchadzajuceho upozomenia alebo zavacku.

• Skontrolujte zariadenie. Pokial sa na zariadeni vyskytu chyby, zariadenie je nefunkné, poškodené alebo na šom chýbajú sučiastky, je nutné ho co najskór pred uvedením do prevadzky nechat' opravit'.
• Overte sa, Či všetky nálepy sPokynmi a bezpečnostné nálepy su Čitatelné a na svojich miestach. Sú totíž rovnako dólezité ako ostatné súcasti zariadenia.
• Skontrolujte, ci nie su na zariadeni varovne stitky. Neobsluhujte zariadeniePokial'na nom nie su dokoncenopravy aPokial'nie su varovne stitky odstranene opravnenou osobou.

Obssluha zariadenia

• Nikdy neobsluhujte zariadeniePokial ste chorf pod vplyvom alkoholu alebo drog
  Lámany material umieste medzi lámace noze zariadenia tak, aby bol podopreny postrannymi vodiacimi plechmi. Nastavte ovladaciu páku pod uhlom 45^ vzhladom k hornej casti hlavného ramu zariadenia a zoradte medzeru medzi hornym nozom a lámanym materialom tak, ze sa horný nož bude dotykata lámaného materialu. Lom prevedte zatlačením ovladacej páky smerom dole. Nastavenú medzeru použite pri lámaní materialu podobnej hrúbky.

Udrzba

Vzdy nahradte poskodené alebo chybjuce varovne symoly, bezpecnostnene nalepky a stitky. Objecnatie cisl a tychto symbolov a ich spravne umiestenie na zariadeni najdete v zozname nahradnych dielov.

BezpečnostnéPokyny

Kazdy den pred zaiatkom prace so zariadenim, vykonajte v ramci 10 minutovej denenj udrzby, nizsie popisané pouky, cim zaistite bezproblémovu prevadzku zariadenia.

VYSTRAHA

Na Vase nové rucné miesadlo Promix sa vztahuje 12 mesačna záruka (pre koncového zákaznika) od datumu zakúpenia. Záruka sa vztahuje na vady konstrukcie, materialu a spracovania.

Nižsie uvedeni ne je zahrnute v záruke:

1. Poškodenie zariadenia spôsobénezlým použitím, hrubým zachádzaním, pádmí podobnámymi typmi zachádzania alebo akodósledok nedodrzania námodu k použitiu pri prevádzke, udžbe, montáži a opravach.
2. Zmeny, doplenenie alebo opravy, ktoré na zariadení vykonali osoby iné než pracovnici Altrad Belle alebo ich splnomocení zastupcovia.
3. Náklady spojené s dopravou akychkol'vek zariadeni za učelom záručnej opravy cis posudenie záruky, a to do alebo zo závodu Belle Group a taktiež náklady k alebo od splnomocen'ych zastupcov Altrad Belle, ktorí vykonávajú tieto prace.
4. Materiai a nablady na pracu suvisiacu s opravami alebo vymenou suciastok, ktoré podlahli beznému opotrebeniu alebo znehodnoteni

Altrad Belle a/alebo jeho splnomocení zastupcovia, veduci pracovnici, zamestnanci alebo zriadenci nenesú zo:dovedost' za následné alebo iné poškodenie, straty alebo nablady spojené s nemožnost'ou použivat zariadenie k danemu učelu.

Zarucne naroxy

Vsetky zaruene naroxy musia byt najskor nasmerované na oddelenie reklamacci Altrad Belle, bud Telefonicky, faxom, emailom, alebopisonne.

Tel: [phone] Fax: [phone] Email: [e-mail]

Adresa:

V snahe vymenovanie ALTRAD Belle ekologicky šetrným a priatelský m k prostreiu, sm teraz predstavili online registráciu Záruky. Pre pristup na registračné stránku, použite nasledujúcu adresu:

Pripadne pre pristup k registračnej stránke naskenujte QR kód pomocou svojho chytrého zariadenia.

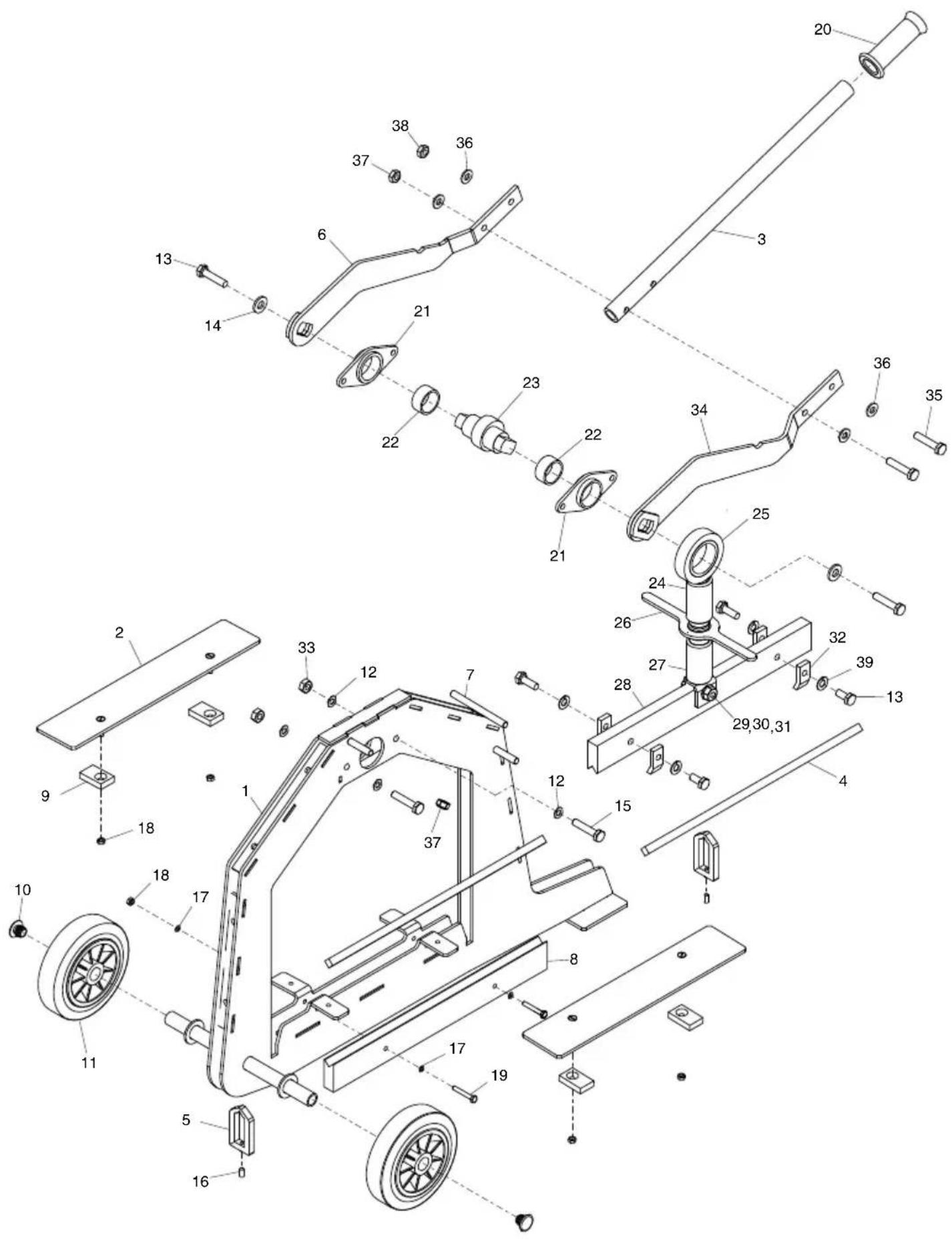

Maxipave (Up To 13.02.09)

Maxipave (Up To 13.02.09)

Item Part

Number Number Description Qty

1 180/99501.......Frame
2 180/99502.....Blade Gusset. 4
3 180/99503.......Moving Beam. 1
4 180/99504.....Bolt Complete. 1
5 180/99505.....Right Arm Bent 1
6 180/99506....Left Arm Bent. 1
7 180/99507.Upper Arm 1
8 180/99508....Swivel. 1
9 180/99509.....Spring Bush. 1
10 180/99510...Cam Bush. 2
11 180/99511...Cam.
12 180/99512.....Top Cap. 1
13 180/99513....Spring
14 180/99514...Blade 2
15 180/99515....Table 2
16 180/99516.....Lock Pin.
17 180/99517...Pin Lock. 1
18 180/99518.....Stop
19 180/99519. Special Bolt. 2
20 180/99520. M8x16 5.8 Zinc Plated Bolt. 6
21 180/99521....M6x16 8.8 Zinc Plated Bolt.. 8
22 180/99522....M8x10 Conical Bolt. 4
23 180/99523....M6x12 Conical End Bolt. 1
24 180/99524....M10 Zinc Plated Wing-nut
25 180/99525....M10 Zinc Plated Self Securing Nut. 1
26 180/99526.21 Zinc Plated Washer 4
27 180/99527.10,5 Zinc Plated Washer 2
28 180/99528. .9x28x3 Zinc Plated Washer.. 2
29 180/99529.8,4 Zinc Plated Washer .4
30 180/99530.8,2 Zinc Plated Spring Washer.. 6
31 180/99531.6,1 Zinc Plated Spring Washer.. 8
32 180/99532.3,2x40 Zinc Plated Cotter Pin.. 2
33 959/99503.Wheel 2
34 180/99534...Red Coloured Rubber Handle
35 180/99535. Vibration Insulator 30x30 type B. 4

Maxipave (From 14.02.2009)

Item Part

Number Number Description Qty
