BELLE Maxipave - Desempenadeira mecânica Lescha - Manual de utilização gratuito

Tipo de produto	Máquina de cortar blocos (refendadeira)
Marca	Lescha
Modelo	BELLE Maxipave
Largura	1170 mm
Comprimento	315 mm
Altura	585 mm
Peso	35 kg
Força de corte	45,6 kN
Comprimento máximo de corte	400 mm
Espessura máxima de bloco	120 mm
Alimentação	Manual (alavanca)
Funções principais	Corte de blocos, tijolos e materiais similares
Instruções de segurança	Usar óculos de proteção, não usar sob efeito de álcool ou drogas, verificar o estado das facas antes de cada uso
Manutenção regular	Verificar parafusos e porcas, inspecionar peças danificadas, substituir autocolantes danificados
Peças sobressalentes	Utilizar exclusivamente peças originais Belle Group
Garantia	1 ano para o comprador original, cobrindo defeitos de design, material e fabricação
Certificação	Em conformidade com as diretivas CE 2006/42/CE, BS EN ISO 12100-1:2003
País de origem	Reino Unido (Belle Group Sheen)
Reparabilidade	Reparos por pessoal autorizado ou concessionários Belle Group

Perguntas frequentes - BELLE Maxipave Lescha

Como usar a BELLE Maxipave com segurança?

Antes de qualquer uso, leia atentamente o manual. Use óculos de proteção e verifique se todos os autocolantes de segurança estão no lugar. Nunca use se estiver cansado ou sob efeito de substâncias.

Qual é a força de corte máxima da máquina?

A força de corte é de 45,6 kN, permitindo cortar blocos de até 120 mm de espessura e 400 mm de comprimento.

Como fazer a manutenção da máquina?

Antes de cada uso, inspecione parafusos, porcas e facas. Substitua qualquer peça danificada. Limpe regularmente e use apenas peças originais Belle Group.

O que fazer se um autocolante de segurança estiver danificado?

Substitua imediatamente o autocolante. Consulte o manual de peças sobressalentes para o número de referência e localização exata.

Qual é o procedimento para cortar um bloco?

Coloque o material entre as facas, posicione a alavanca a 45 graus em relação ao suporte, ajuste a distância da faca para tocar o material e, em seguida, abaixe a alavanca para cortar.

A máquina tem garantia?

Sim, a garantia é de 1 ano a partir da data de compra para o comprador original, cobrindo defeitos de design, material e fabricação. Danos causados por uso indevido não são cobertos.

Posso usar a máquina sem óculos de proteção?

Não, o uso de óculos de proteção é obrigatório para evitar projeções de detritos. O não cumprimento pode resultar em ferimentos graves.

Como registrar a garantia?

Registre sua garantia online no site da Altrad Belle ou digitalize o código QR fornecido no manual. Você também pode entrar em contato com o serviço de garantia por telefone ou e-mail.

O que fazer se a alavanca permanecer levantada após um corte?

Nunca deixe a máquina sem vigilância com a alavanca levantada. Sempre abaixe-a para a posição inferior ou travada após cada corte para evitar acidentes.

Quais são as dimensões da máquina?

Largura: 1170 mm, Comprimento: 315 mm, Altura: 585 mm. Seu peso é de 35 kg.

MANUAL DE UTILIZADOR BELLE Maxipave Lescha

O signatario, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK 0EU, GB, plo presente, declara que se o produto descrito neste certificado foi adquirido a um distribuidor autorizzato do Belle Group em qualquer pais da UE, esta em conformidade com o estabelecido nas seguintes direcitas comunitarias: 2006/42/CE (Esta directiva substitui a Direcva 98/37/EC), BS EN ISO 12100-1:2003 Segunca da maquinaria e as normas harmonizadas afis ne aplicaveis.

Director-Geral - Em nome de BELLE GROUP (SHEEN) UK.

Algemeen Directeur - Namens BELLE GROUP (SHEEN) UK.

Administerende direktor - Pä vegne af BELLE GROUP (SHEEN) UK.

Data da Declaração - 2005.

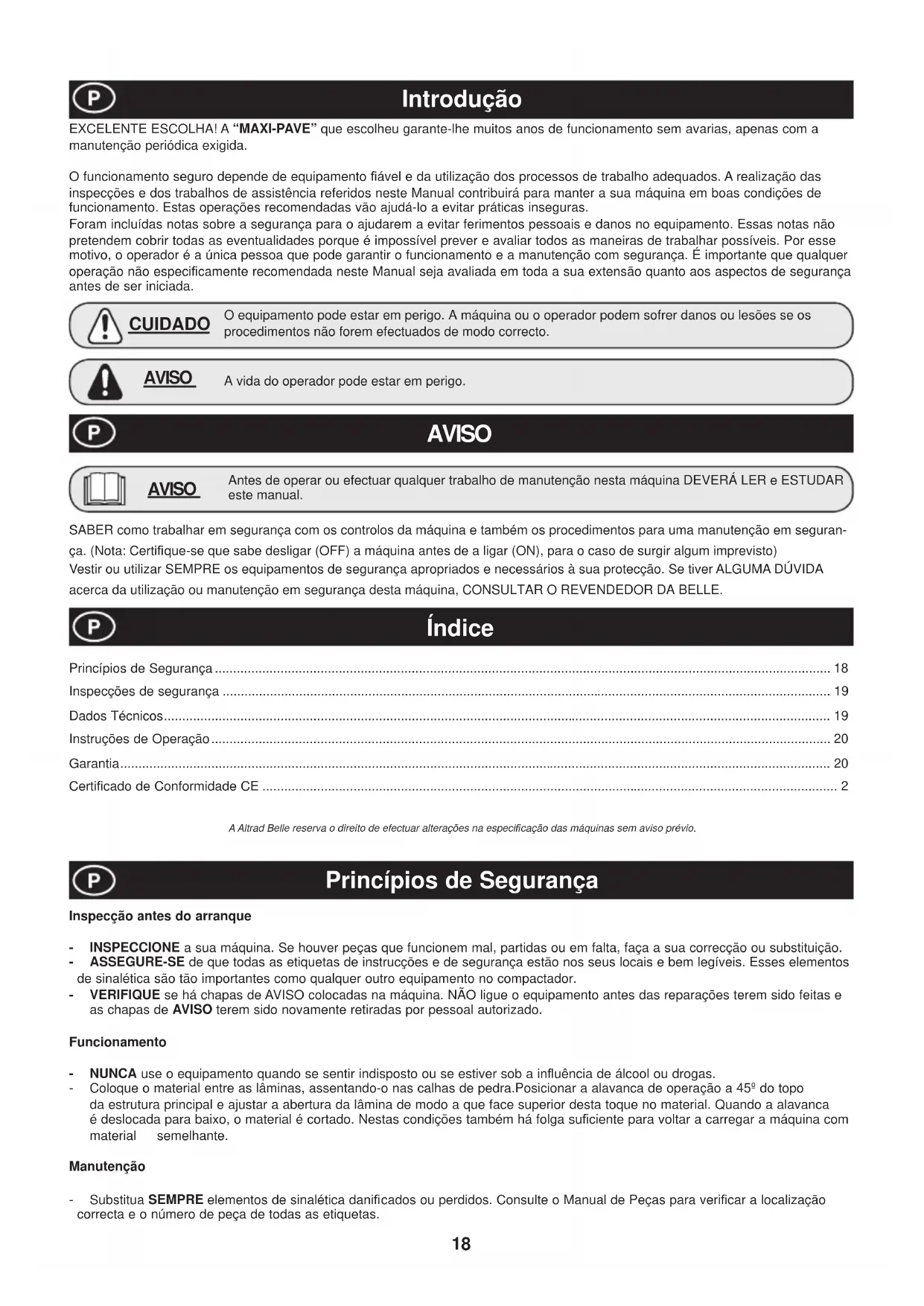

EXCELENTESCOLHA! A MAXI-PAVE" que escolheu garanthe-lhe muitos anos de funcaoamento sem avarias, apenas com a manutenao periodica exigida.

O funcionalo seguro depende de equipamento fiavel e da utilizao dos processos de travailho adequados.A realization das inspecoes e dos travaHos de assistencia referidos neste Manual contribuira para manter a sua maquina en boas condioe de funcaoamento. Estas operacoes recomendadas vao ajuda-lo a vegetar praticas inseguras.

Foram incluidas notas sobre a seguranga para o ajudarem a evacrar ferimentos personais e danos no equipamento. Essas notas nao pretendem cobrir todas as eventualidades porque é imposivel prever e avaliar todos as maneiras de travaalhar possiveis. Por esse motivo, o operador é a unica Pessoa que pode garantir o funcaoamento e a manutenao com seguranga. E importante que qualquer operacao nao especificamente recomendada在这e Manual sera avaliada em toda sua extensao quando os aspects de seguranga antes de ser incidiada.

CUIDADO

O equipoamento pode estar em perigo. A boaina ou o operador pode sofrer danos ou lesoes se os procedimentos não foram efectuados de modo correto.

AVISO

A vida do operador pode estar em perigo.

AVISO

AVISO

Antes de operar ou efectuar qualquer trabalho de manutenção esta boa DEVERÁ LER e ESTUDAR este manual.

SABER como trabajo em segurar com os controlos da区内 e也是非常 os procedimentos para uma manutenção em segurar. (Note: Certifique-se que saber desligar (OFF) a区内 antes de a ligar (ON), para o caso de surgir um imprevido)

Vestir ou utilizes SEMPRE os equipamentos de segurar apropriados e necessários à sua proteção. Se tiver ALGUMA DUVIDA acerca da utilização ou manutençao em segurar esta boa, CONSULTAR O REVENDEDOR DA BELLE.

Índice

Inspeções de seguranca 19

Dados Técnicos 19

Instruções de Operação 20

Garantia 20

Certificado de Conformidade CE 2

A Altrad Belle reserva o direito de efectuar alteracoes na especifica tion das maquinas sem aviso precedio.

Inspecção antes do arranque

INSPECCIONA a sua maquina. Se houver peças que funcionem mal, partidas ou em falta, fora a sua correcao ou substituicao.
ASSEGURE-SE de que todas as etiquetas de instruções e de segança está nos seuis locais e bem legíveis. Esses elementos de sinalética são tao importantes como qualquer other equipamento no compactador.
VERIFIQUE se ha chapas de AVISO colocadas naquina. NAO ligue o equipamento antes das reparacoes terem sido feitas e as chapas de AVISO terem sido novamente retiradas por pessoal autorizzato.

Funcionamento

• NUNCA use o equipamento quando se sentir indisposito ou se estiver sob a influencia de alcool ou drogas.

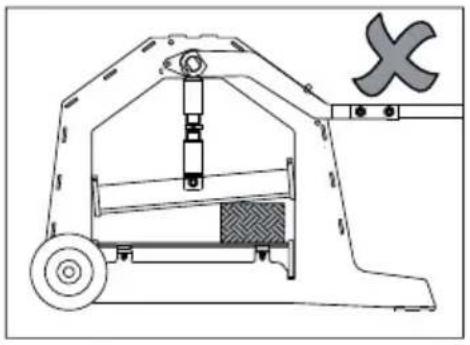

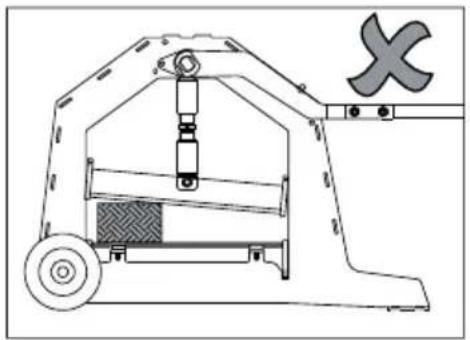

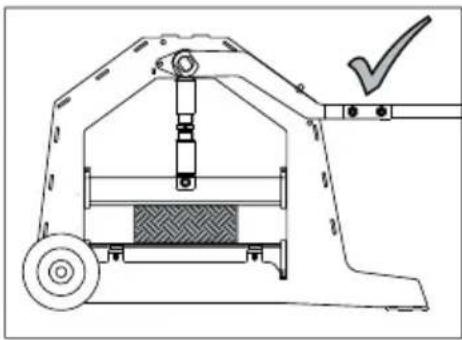

• Coloque o material entre as lâminas, assentando-o nas calhas de pedra. Posicionar a alavanca de operação a 45^ do topo da estrutura principal eaaburar a abertura da lâmina de modo a que face superior esta toque no material. Quando a alavanca é deslocada para baixo, o material é cortado. Nestas condições también ha folga suficiente para voltar a carregar a boaquina com material semelhante.

Manutenção

• Substitua SEMPRE elementos de sinalética danificados ou perdidos. Consulte o Manual de Peças para vericir a localização corecta e o numero de peça de todas as etiquetas.

Inspecções de segurarça

Antes do inicio de cada dia de travailho, para lem dos 10 minutos de manutenao diaria de rotina, faça as inspecoes segunte a fi m de garantir um functionamento isento de problemas.

CUIDADO

Uma manutenao inadequada pode ser um factor de risco. Leia e compreenda as PRECAUÇOSES E OS PRINCÍPIOS DE SEGURANÇA antes de proceder a qualquer operação de manutenção, assistência técnica ou reparação.

1. Trabalhe somente com lâminas em boas condições.
2. Inspecciono todo o equipamento quanto a cavilhas/percas soltas, peas danificadas ou em falta e faça a sua reparacao ou substituicao conforme necessario.
3. Assegure-se de que o Manipulo está Completely na verticaldeoicr e antes de carregar a peça segunte.
4. Deve ser usada protecao para os olhos.
5. Nunca abandone a máquina com o Manipulo levantar - deixe-o sempre baixado ou bloqueado.
6. De atençao a pessoas e a obstáculos na area de trabalho.

Use SEMPRE peças genuinas fornecidas por Altrad Belle.

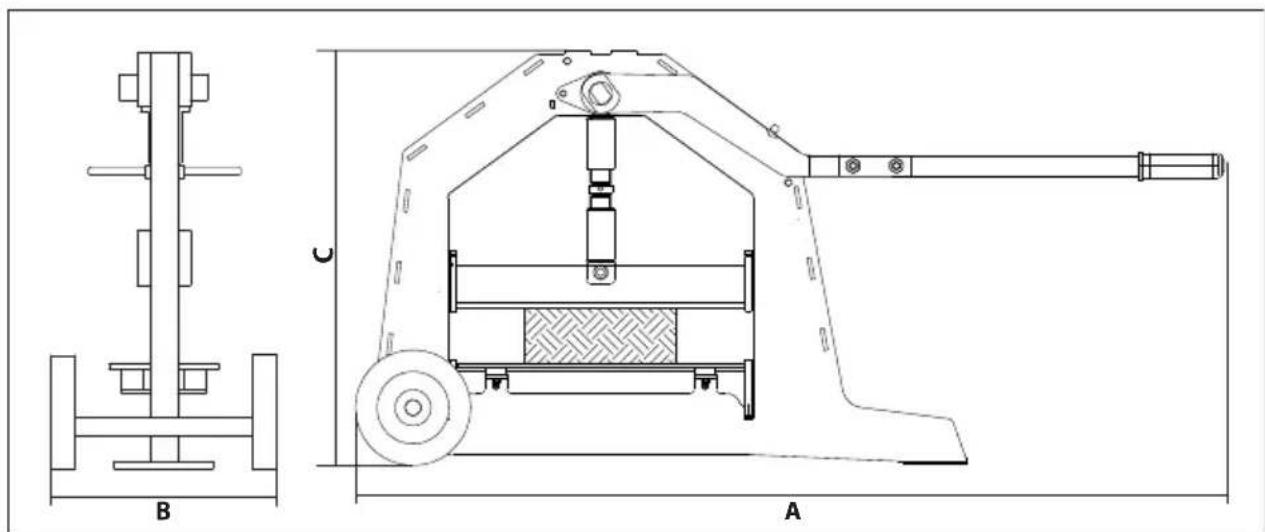

Dados Técnicos

Modelo Maxipave
A - Comprimento (mm) 1170
B - Largura (mm) 315
C - Altura (mm) 585
Comprimento max. de corte (mm) 400
Profundidade max. do Bloco (mm) 120
Peso (Kg) 35
Força de corte (kN) 45.6

Instruções de Operação

Garantia

A sua nova Promix da Altrad Belle é garantia ao comprador originalelo periodo de um ano (12 meses) a contear da data da compra. A garantia da Altrad Belle cobre todos os defeitos de concepcao, materiais e mao-de-obra.

A garantia Altrad Belle não cobre:

1. Prejuízos causados pelo abuso, ma utilizesçao, qudas ou actos similares resultantes do incumprimento das instruções de manutenção, operação e montagem.
2. Alteracoes, incorporações ou reparacoes realizadas por pessoal não qualificado pela Altrad Belle.
3. Custos de embalagem e transporte de ou para a Altrad Belle ou seuis Distribuidores autorizados para reparacao ou oramento de reparacao de qualquer maquina em garantia.
4. Os custos de material e/ou mao-de-obra para renovar, reparar ou substituir componentes devido a desgaste normal.

A "Altrad Belle" e/ou os seu agents autorizados, directores, empregados ou seguradores nao serao considerados responsaveis por danos, perdas ou despesas, consequentes ou outros, relativos ou devido a incapacidade de usar aquia para qualquer finalidade.

Reclamações de Garantia.

Todas as reclamações de garantia deferão ser primeiramente dirigidas ao Altrad Belle, por telephone, fax, E-mail ou por escrito.

Reclamações de Garantia.

Tel: [phone], Fax: [phone], Email: [e-mail]

Para reclamações de garantia:

Altrad Belle Departamento de Garantias, Sheen, Nr. Buxton Derbyshire SK17 0EU Inglaterra

Seguindo o compromisso que assumiu para ser mais ecologica e respeitadora do ambiente, a ALTRAD Belle acaba de lançar o registo online da Garantia. Para aceder à páginá de registo do website, utilize o segunte endereço:
