Tipo di prodotto	Macchina per tagliare i sampietrini (refenditrice)
Marca	Lescha
Modello	BELLE Maxipave
Larghezza	1170 mm
Lunghezza	315 mm
Altezza	585 mm
Peso	35 kg
Forza di taglio	45,6 kN
Lunghezza max di taglio	400 mm
Spessore max del sampietrino	120 mm
Alimentazione	Manuale (leva)
Funzioni principali	Taglio di sampietrini, blocchi di cemento e materiali simili
Istruzioni di sicurezza	Indossare occhiali di protezione, non utilizzare sotto l'influenza di alcol o stupefacenti, verificare lo stato delle lame prima di ogni utilizzo
Manutenzione ordinaria	Controllare bulloni e dadi, ispezionare le parti danneggiate, sostituire gli adesivi usurati
Ricambi	Utilizzare esclusivamente ricambi originali Belle Group
Garanzia	1 anno per l'acquirente originale, coprendo difetti di progettazione, materiale e fabbricazione
Certificazione	Conforme alle direttive CE 2006/42/CE, BS EN ISO 12100-1:2003
Paese di origine	Regno Unito (Belle Group Sheen)
Riparabilità	Riparazioni da parte di personale autorizzato o concessionari Belle Group

Domande frequenti - BELLE Maxipave Lescha

Come utilizzare la BELLE Maxipave in sicurezza?

Prima dell'uso, leggere attentamente il manuale. Indossare occhiali di protezione e verificare che tutti gli adesivi di sicurezza siano in posizione. Non utilizzare mai se si è stanchi o sotto l'effetto di sostanze.

Qual è la forza di taglio massima della macchina?

La forza di taglio è di 45,6 kN, consentendo di tagliare sampietrini fino a 120 mm di spessore e 400 mm di lunghezza.

Come eseguire la manutenzione della macchina?

Prima di ogni utilizzo, ispezionare bulloni, dadi e lame. Sostituire qualsiasi parte danneggiata. Pulire regolarmente e utilizzare solo ricambi originali Belle Group.

Cosa fare se un adesivo di sicurezza è danneggiato?

Sostituire immediatamente l'adesivo. Fare riferimento al manuale dei ricambi per il numero di riferimento e la posizione esatta.

Qual è la procedura per tagliare un sampietrino?

Posizionare il materiale tra le lame, posizionare la leva a 45 gradi rispetto al supporto, regolare la distanza della lama per toccare il materiale, quindi abbassare la leva per tagliare.

La macchina è in garanzia?

Sì, la garanzia è di 1 anno dalla data di acquisto per l'acquirente originale, coprendo difetti di progettazione, materiale e fabbricazione. I danni dovuti a uso improprio non sono coperti.

Posso utilizzare la macchina senza occhiali di protezione?

No, l'uso di occhiali di protezione è obbligatorio per evitare proiezioni di detriti. La mancata osservanza può causare lesioni gravi.

Come registrare la garanzia?

Registra la garanzia online sul sito di Altrad Belle o scansiona il codice QR fornito nel manuale. Puoi anche contattare il servizio garanzia per telefono o email.

Cosa fare se la maniglia rimane sollevata dopo un taglio?

Non lasciare mai la macchina incustodita con la maniglia sollevata. Abbassarla sempre in posizione bassa o bloccata dopo ogni taglio per evitare incidenti.

Quali sono le dimensioni della macchina?

Larghezza: 1170 mm, Lunghezza: 315 mm, Altezza: 585 mm. Il suo peso è di 35 kg.

MANUALE UTENTE BELLE Maxipave Lescha

Il Gruppo Belle Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, certifiche. se il prodotto descritto nel presente certificato viene acquistato da un rivenditore autorizzato Belle gruppo all'interno della CEE, e conformare alle seguente dirlettive CEE: 2006/42/CE (presente direttiva sostituisce la direttiva 98/37/CE), BS EN ISO 12100-1:2003 Sicurezza del macchinario e le relative norme armonizzate, se del caso.

Aministratore Delegato - Per conto di BELLE GROUP (SHEEN) UK.

Luogo de dichiarazione - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Plats av Forklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Data de dichiarazione - 2005.

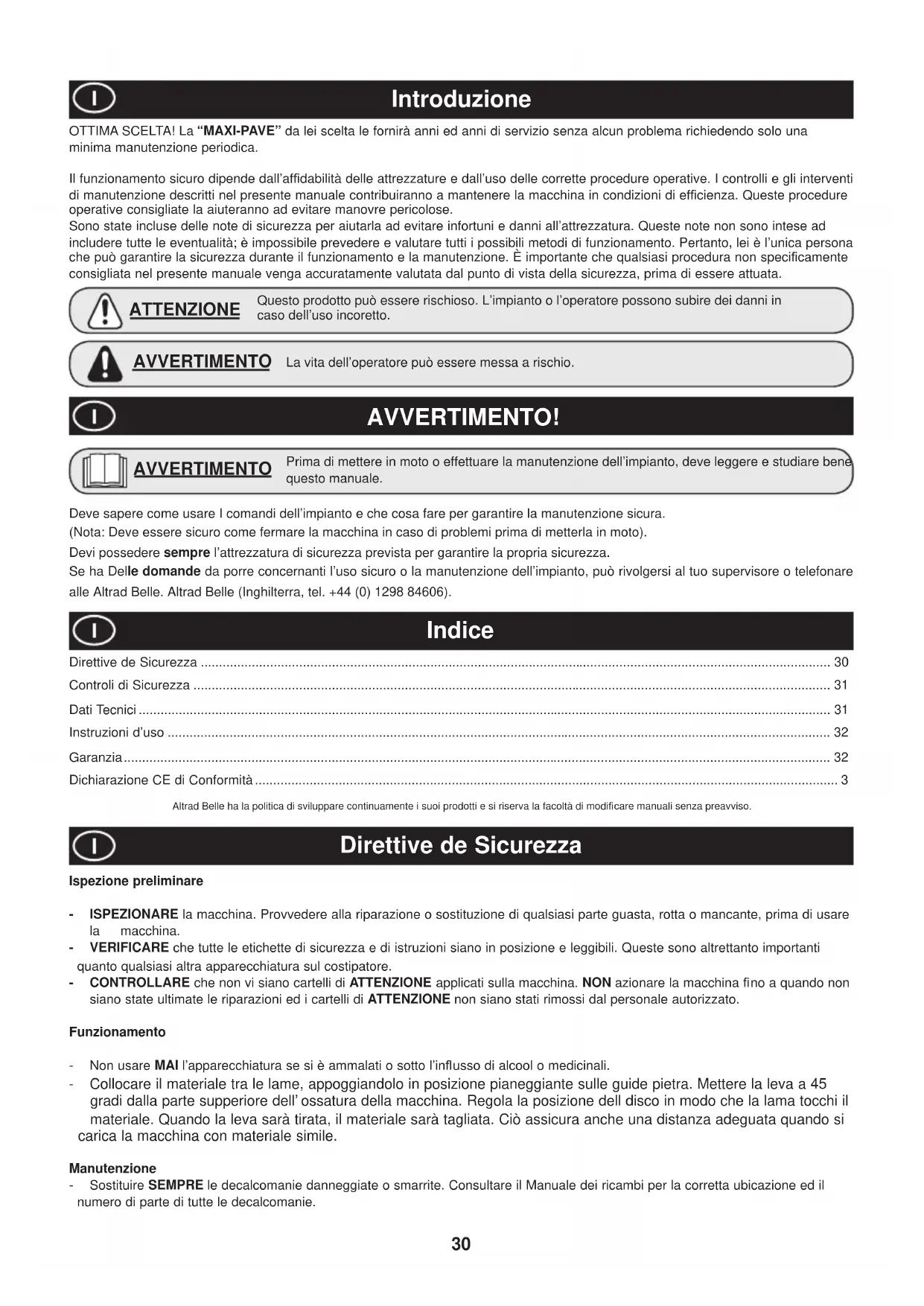

OTTIMA SCELTA! La "MAXI-PAVE" da lei scelta le fornirà anni ed anni di servizio senza alcun problema richiedendo solo una minima manutenzione periodica.

Il funzionamento sicuro dipende dall'affidabilità delle attrezzature e dall'uso delle corrette procedure operative. I controli e gli interventi di manutenzione descritti nel presente manuale contribuiranno a mantenere la macchina in condizioni di efficienza. Queste procedure operative consiglienta la aiuteranno ad evitare manovre pericolose.

Sono state incluse delle note di sicurezza per aiutarla ad evitare infortuni e danni all'attrezzatura. Queste note non sono intese ad includere tutte le eventualità; è impossibile prevedere e valutare tutti i possibili metodi di funzionamento. Pertanto, lei è l'una persona checouldo garantire la sicurezza durante il funzionamento e la manutenzione. è importante che qualsiasi procedura non specificamente consigliata nel presente manuale venga accuratamente valutata dal punto di vista della sicurezza, prima di essere attuata.

ATTENZIONE

Questo prodotto più essere rischioso. L'impianto o l'opercatore possono subire dei danni in caso dell'uso incoretto.

AVVERTIMENTO

La vita dell'operaatore può essere messa a rischio.

AVVERTIMENTO!

AVVERTIMENTO

Prima di mettere in moto o effettuire la manutenzione dell'impiano, delve leggere e studiare bene.
questo manuale.

Deve sapere come usare I comandi dell'impianto e che casa fare per garantire la manutenzione sicura.

(Note: Deve issere sicuro come fermare la macchina in caso di problemi prima di metterla in moto).

Devi possedere sempre l'attrezzatura di sicurezza prevista per garantire la propria sicurezza.

Se ha Delle domande da porre concernanti I'uso sicuro o la manutenzione dell'impianto, poi rivolgersi al suo supervisore o Telefonare alle Altrad Belle. Altrad Belle (Inghilterra, tel. [phone]).

#

Dirittive de Sicurezza 30

Controldi Sicurezza 31

Dati Tecnici 31

Instruzioni d'uso 32

Garanzia 32

Dichiarazione CE di Conformità 3

Altrad Belle ha la politica di sviluppare continuamente i loro prodotti e si riserva la facoltà di modificare manuai alla preavviso.

Direttive de Sicurezza

Ispezione preliminare

ISPEZIONARE la macchina. Provedere alla riparazione o sostituzione di qualsiasi parte guasta, rota o mancante, prima di usare la macchina.
- VERIFICARE che tutte le etichette di sicurezza e di struzioni siano in posizione e leggibili. Queste sono alrettanto importanti quanto qualsiasi alla appearecchiatura sul costipatore.
CONTROLLARE che non vi siano cartelli di ATTENZIONE applicati sulla macchina. NON azionare la macchina fino a quando non siano state ultimate le riparazioni ed i cartelli di ATTENZIONE non siano stati rimossi dal personale autorizzato.

Funzionamento

Non usare MAI l'apparecchiatura se si è ammalati o tutto l'influsso di alcool o medicinali.
Collocare il materiale tra le lame, appoggiandolo in posizione pianeggiante sulle guide pietra. Mettere la leva a 45 gradi alla parte superiore dell'ossatura della macchina. Regola la posizione dell disco in modo che la lama tocchi il materiale. Quando la leva sare tirata, il materiale sare tagliata. Cio assicuraanche una distanza adeguata quando si carica la macchina con materiale simile.

Manutenzione

Sostitire SEMPRE le decalcomanie danneggiate o smarrite. Consultare il Manuale dei ricambi per la corretta ubicazione ed il numero di parte di tutte le decalcomanie.

Controli di Sicurezza

Ogni giorno, prima di iniziare il lavoro,及其他 alla manutenzione giornaliera ordinaria di 10 minuti, controllare quanto segue per assicurare un funzionamento sulla problema.

ATTENZIONE

Una manutenzione erronea cui è escegire pericolosa. Leggere e comprendere le DIRETTIVE e le PRECAUZIONI DI SICUREZZA prima di eseguire qualsiasi operazione di manutenzione, servizio o riparazione.

1. Azionare la macchina solo con lame in buone condizioni.
2. Ispezionare l'intera macchina per controllare che non vi siano bulloni/dadi allentati, parti danneggiate o mancanti ed effettuare le riparazioni o sostituzioni eventualmente necessarie.
3. Assicurarsi che la maniglia sia in posizione complemente sollevata dopo aver eseguito il taglio e prima di caricare il blocco successivo.
4. Bisogna indossare occhiali protettivi.
5. Non lasciare mai la macchina con la maniglia sollevata - lasciarla nella posizione abbassata o bloccata.
6. Fare attenuatione alle persone ed agli ostacoli presenti nell'area di lavoro.

Usare SEMPRE ricambi originali forniti dal Gruppo Belle

Dati Tecnici

1

Modello Maxipave
A - Lunghezza (mm) 1170
B - Larghezza (mm) 315
C - Altezza (mm) 585
Lunghezza di taglio massima (mm) 400
Altezza di taglio massima (mm) 120
Peso (Kg) 35
Forza di taglio (kN) 45.6

Garanzia

Promix Altrad Belle ha la garanzia di un anno (12 anni) alla data dell'acquisto. La garanzia Altrad Belle copre tutti i difetti dei materiali impiegati o difetti di concezione o di produzione.

Sono esclusi dell'ambito di applicazione della garanzia :

1. Danni causati dall'uso abusivo, cattivo, una caduta o altri danni simili causati alla negligenza delle istruzioni concernanti montaggio, uso, manutenzione effettuati dall'utente.
2. Danni dovuti a modifiche, istallazioni supplementari o riparazioni effettuate nelle persone terze non autorizzate da Altrad Belle o suoi agenti delegati.
3. Costi del trasporto o di spedizione per restituire l'impianto a Altrad Belle o loro agenti delegati o spedirlo per farlo riparare o valutare dello svendicazione di garanzia.
4. Costi di materiali e/o di manodopera sostinue per sostituire, riparare o rinnovare le parti a causa di uso raggionevole.

La ALTRAD Belle e/o i loro agenti riconosciuti, direttori, impiegati od assicuratori non saranno responsabili di danni indiretti o di altra natura, perdite o spese connesse a, od a causa di, o per l'inabilità di usare la macchina per un qualsiasi scopo.

Richieste di risarcimento in garanzia

Tutte le richieste di risarcimento in garanzia devono essere comunicate direttamente al ALTRAD Belle, per tefono, fax, email o per iscritto.

Tel: [phone], Fax: [phone], E-mail: [e-mail]

Per le richieste di risarcimento in garanzia:

Registrazione della garanzia:

ALTRAD Belle si impegna per un maggior rispetto e tutela delle risorse ambientali, e per questo abbiamo introdotto la registrazione della garanzia online. Per accedere alla pagina di registrazione del nostro除去, si prega di utilizzato il seguente indirizzo:

In alternatively, scansionate il codice QR (Quick Response Code) utilizzando il vostro smartphone per accedere alla pagina di registrazione.
