BELLE Maxipave - Mekaaninen laasti Lescha - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kiveyksen leikkauskone (halkaisukone)
Merkki	Lescha
Malli	BELLE Maxipave
Leveys	1170 mm
Pituus	315 mm
Korkeus	585 mm
Paino	35 kg
Leikkausvoima	45,6 kN
Suurin leikkauspituus	400 mm
Suurin kiveyksen paksuus	120 mm
Käyttö	Manuaalinen (vipu)
Päätoiminnot	Kiveyksen, harkkojen ja vastaavien materiaalien leikkaus
Turvallisuusohjeet	Käytä suojalaseja, älä käytä alkoholin tai huumeiden vaikutuksen alaisena, tarkista terien kunto ennen jokaista käyttöä
Säännöllinen huolto	Tarkista pultit ja mutterit, tarkista vaurioituneet osat, vaihda kuluneet tarrat
Varaosat	Käytä ainoastaan Belle Groupin alkuperäisosia
Takuu	1 vuosi alkuperäiselle ostajalle, kattaa suunnittelu-, materiaali- ja valmistusvirheet
Sertifiointi	Täyttää CE-direktiivit 2006/42/EY, BS EN ISO 12100-1:2003
Alkuperämaa	Yhdistynyt kuningaskunta (Belle Group Sheen)
Korjattavuus	Korjaukset valtuutetun henkilöstön tai Belle Groupin jälleenmyyjien toimesta

Usein kysytyt kysymykset - BELLE Maxipave Lescha

Kuinka käyttää BELLE Maxipavea turvallisesti?

Lue käyttöohje huolellisesti ennen käyttöä. Käytä suojalaseja ja varmista, että kaikki turvallisuustarrat ovat paikoillaan. Älä koskaan käytä, jos olet väsynyt tai päihteiden vaikutuksen alaisena.

Mikä on koneen suurin leikkausvoima?

Leikkausvoima on 45,6 kN, mikä mahdollistaa kiveysten leikkaamisen jopa 120 mm paksuuteen ja 400 mm pituuteen.

Kuinka huoltaa konetta?

Tarkista pultit, mutterit ja terät ennen jokaista käyttöä. Vaihda kaikki vaurioituneet osat. Puhdista säännöllisesti ja käytä ainoastaan Belle Groupin alkuperäisosia.

Mitä tehdä, jos turvallisuustarra on vaurioitunut?

Vaihda tarra välittömästi. Katso varaosaluettelosta viitenumero ja tarkka sijainti.

Mikä on kiveyksen leikkausmenettely?

Aseta materiaali terien väliin, aseta vipu 45 asteen kulmaan tukeen nähden, säädä terän väli koskettamaan materiaalia, laske sitten vipua leikkaamista varten.

Onko koneella takuu?

Kyllä, takuu on 1 vuosi ostopäivästä alkuperäiselle ostajalle, kattaen suunnittelu-, materiaali- ja valmistusvirheet. Väärinkäytöstä johtuvat vauriot eivät kuulu takuun piiriin.

Voinko käyttää konetta ilman suojalaseja?

Ei, suojalasien käyttö on pakollista roiskumisen estämiseksi. Laiminlyönti voi aiheuttaa vakavia vammoja.

Kuinka rekisteröidä takuu?

Rekisteröi takuu verkossa Altrad Belle -sivustolla tai skannaa QR-koodi, joka on ohjeessa. Voit myös ottaa yhteyttä takuupalveluun puhelimitse tai sähköpostitse.

Mitä tehdä, jos kahva jää ylös leikkauksen jälkeen?

Älä koskaan jätä konetta valvomatta kahvan ollessa ylhäällä. Laske se aina alas tai lukittuun asentoon jokaisen leikkauksen jälkeen onnettomuuksien välttämiseksi.

Mitkä ovat koneen mitat?

Leveys: 1170 mm, Pituus: 315 mm, Korkeus: 585 mm. Paino on 35 kg.

KÄYTTÖOHJE BELLE Maxipave Lescha

Me, Belle Group Steen UK, Sheen, Buxton, Derbyshire, SK17 0EU, GB, todistaa, etta jos toe on kuvatu taman todistuken ostetaan valtuutetun Belle jallemmyyj ETY: n sisall, se tayttta seuraavat EY-direktivehin: 2006/42/EY (tall direktivillk korvataan direktivi 98/37/EY), SFS-EN ISO 12100-1:2003 Koneturvalissus ja nihilin littyven yhydenmukaisettuien standardien tarvittaessa.

Toimitusjohtaja - BELLE GROUP (SHEEN) UK: n puolesta.

Julistuksen paikka - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

MiejsdeklaraciSheen,Nr.Buxton,Derbyshire,SK17 0EU,UK

Erklarungsdatum - 2005.

Julistuksen paivamara - 2005

Data deklaraci - 2005.

CEPTIΦIKAT COOTBETCTBnRA / EU VASTAVUSDEKLARATSIOON / ATBILSTIBAS

DEKLARACIJA / ES ATITIKTIES DEKLARACIJA / DEKJIAPALCUNA 3A CNA3BAHE HA

N3NCKBAHIN/EE△HAQSH KATAAHAOTHTA

Mb, HnKoDnncabwneec, ot HmEnu Belle Group Sheen (BenikobpntaH), Sheen, Nr. Buxton, Derbyshire SK17 0EU, BenikobpntaH, 3aBnAem, TcB Cnyae, ecNOn nncAHB a DAnHOM cptnFkate npOyukna 6bla npno6peTeHa y yonHNOeHORo npedctabHrTa Senne Tpyn B EC, To OH acoTBeCTBYET cndyouim dIpeKTHBaM EC: 2006/42/CE (3ta IpeKtBA MaaHReT dIpeKtBy 98/37/EEC), BS EN ISO 12100-1:2003 Be3oNaChOCTb MaunH N CB3aHHbE C HMM rAPMOHINPOBaHHx CTanDapTOB, Tde 3TO pImEHIMO.

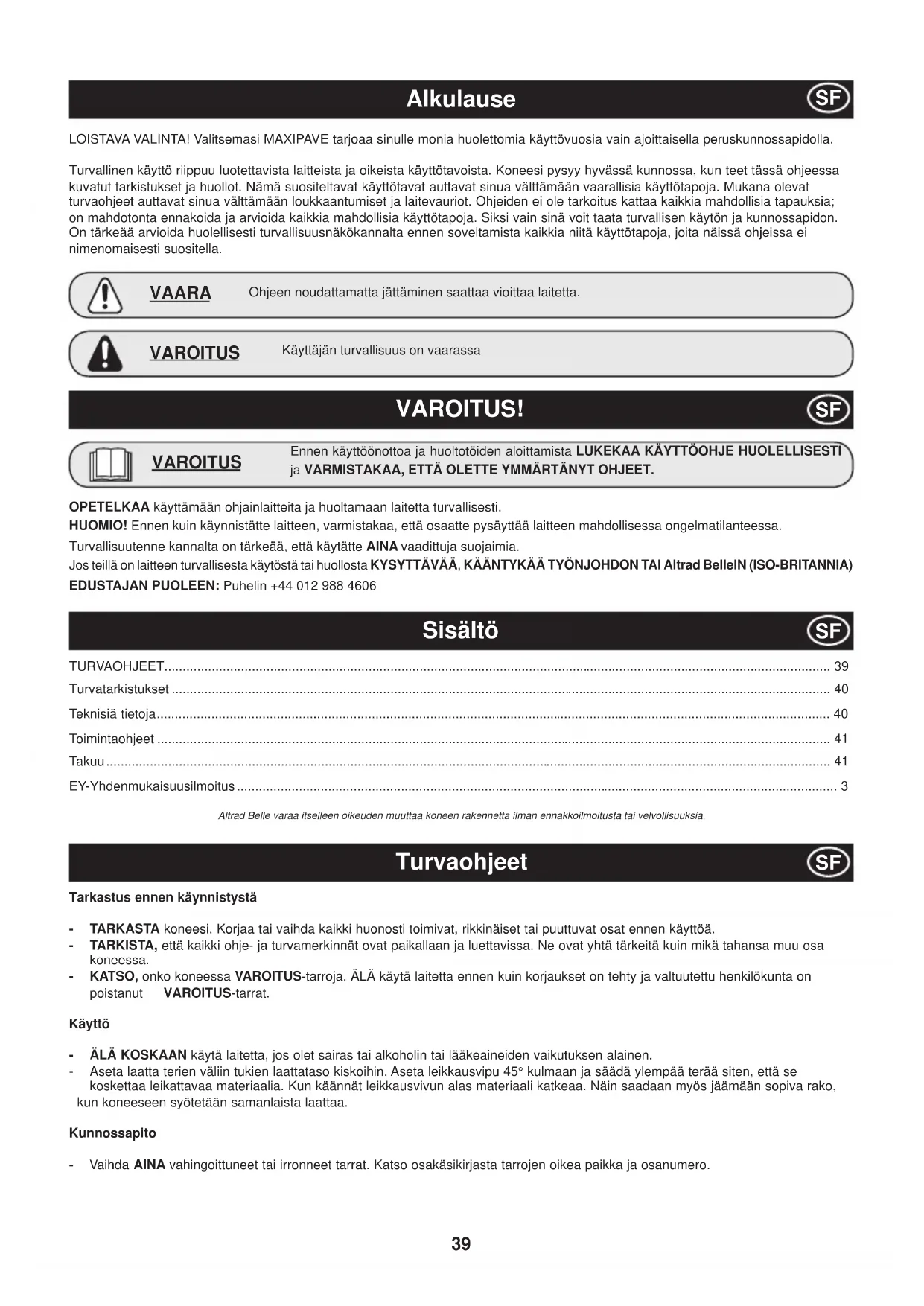

LOISTAVA VALINTA! Valitsemasi MAXIPAVE tarjoaa sinulle monia huolettomia kayttovuosa vain aojittaisella peruskunnossapidolla.

Turvallinen käytto riippuu luotettavista laitteista ja oikeista käyttotaoista. Koneesi pysyy hyvässkunnossa, kun teet tassohjeessa kuvatut tarkistukset ja huollot. Nämä suositeltavat käytövat auttavat sinua välttamän vaarallisia käyttotaapoja. Mukana olevat turvaohjeet auttavat sinua välttamän loukkaantumiset ja laitevauriot. Ohjeiden ei ole tarkoitus kattaa kaikkia mahdollisia tapauksia; on mahdotonta ennakoida ja arvioida kaikkia mahdollisia käyttotaapoja. Siksi vain sinä voit taata turvallisen käytön ja kunnossapidon. On tarkeaa arvioida huolellisesti turvallisuusnokkannalta ennen soveltamista kaikkia niitta käyttotaapoja, joita naissa ohjeissa e nimenomaisesti suositella.

VAARA

Ohjeen noudattamatta jättäminen saattaa vioittaa laitetta.

VAROITUS

Käytläjan turvallisuus on vaarassa

VAROITUS!

VAROITUS

Ennen käytöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTOOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÖ OLETTE YMMARTÄNYT OHJEET.

OPETELKAA kayttamaaan ohjainlaitteita ja huoltamaan laitetta turvallisesti.

HUOMIO! Ennen kuin kaynnistatte laitteen, varmistakaa, etta osaatte pysaytttaa laitteen mahdollisessa ongelmatilanteessa.

Turvallisuutenne kannalta on tärkeä, että käytätte AINA vaadittuja suojaimia.

Jos teill on laitteen turvallisesta kaytostai tui hullosta KYSYTTAVAA. KAANTYKAA TYONJOHDON TAI Altrad BelleIN (ISO-BRITANNIA)

EDUSTAJAN PUOLEEN: Puhelin [phone]

Sisälto

TURVAOHJEET 39

Turbatarkistukset 40

Teknisia tietoja 40

Toimintaohjeet 41

Takuu 41

EY-Yhdenmukaisuusilmoitus 3

Altrad Belle varaa itselleen oikeuden muutta koneen rakennetta ilman ennakkoilmoitusta tai velvollisuksia.

Turvaohjeet

Tarkastus ennen käynnistystä

TARKASTA koneesi. Korjaa tai vaihd aikki huanosti toimvat, rikkinaiset tai puuttuvat osat ennen kayttöa.
TARKISTA, etta kaikki ohje- ja turvamerkinnat ovat paikallaan ja luettavissa. Ne ovat yhtä tärkeitä kuin mikä tahansa muu osa koneessa.
- KATSO, onko koneessa VAROITUS-tarroja. ALÄ käytä laitetta ennen kuin korjaukset on tehty ja valtuutettu henkilokunta on poistanut VAROITUS-tarrat.

Käytto

• ALÄ KOSKAAN käytä laitetta, jos olet sairas tai alkoholin tai läakeaineiden vaikutuksen alainen.
• Aseta laatta terien valiin tukien laattataso kiskoihin. Aseta leikkausvipu 45^ kulmaan ja saaddyylempaa teraa siten,ettase koskettaa leikattavaa materiaialia. Kun kaannat leikkausvivun alas materiaali katkeaa. Nain saadaan myos jamaan sopiva rako, kun koneeseen syotetaan sananlaista laattaa.

Kunnossapito

Vaihda AINA vahingoittuneet tai irronneet tarrat. Katso osakasikirjastaarrojen oikea paikka ja osanumero.

10 minuutin paivittäisen rutiinikunnossapidon lisäksi tee joka paivä aloittaessasi seuraavat tarkistukset varmistaaksesi ongelattoman toiminnan

VAARA

Epatasmallinen kunnossapito voi olla vaarallista. Lue huolellisesti TURVATOIMET JA -OHJEET niin, etta ymmarrat ne ennen kuin ryhdyt mihinkaan kunnossapito-, houlto- tai korjaustoimin.

1. Käytä vain hyväkuntaoisia teria.
2. Tarkista koko yksikostma mahdoliset loysat pultit/mutterit tai puuttuvat osat ja korjaa tai vaihda ne tarvittaessa.
3. Varmista, etta kahva on taysin pystyssa leikkauksen jalkeen ja ennen kuin syotat seuraavan kappaleen.
4. Käytä silmasuojia.
5. Ålä koskaan jatä konetta niin, etta kahva on pystyssa. Jata se ala- tai lukitusasentoon.
6. Huomioi työskentelyalueella olevat ihmiset ja esteet.

Käytä AlNA alkuperäisia Altrad Bellein toimittamia varaosia.

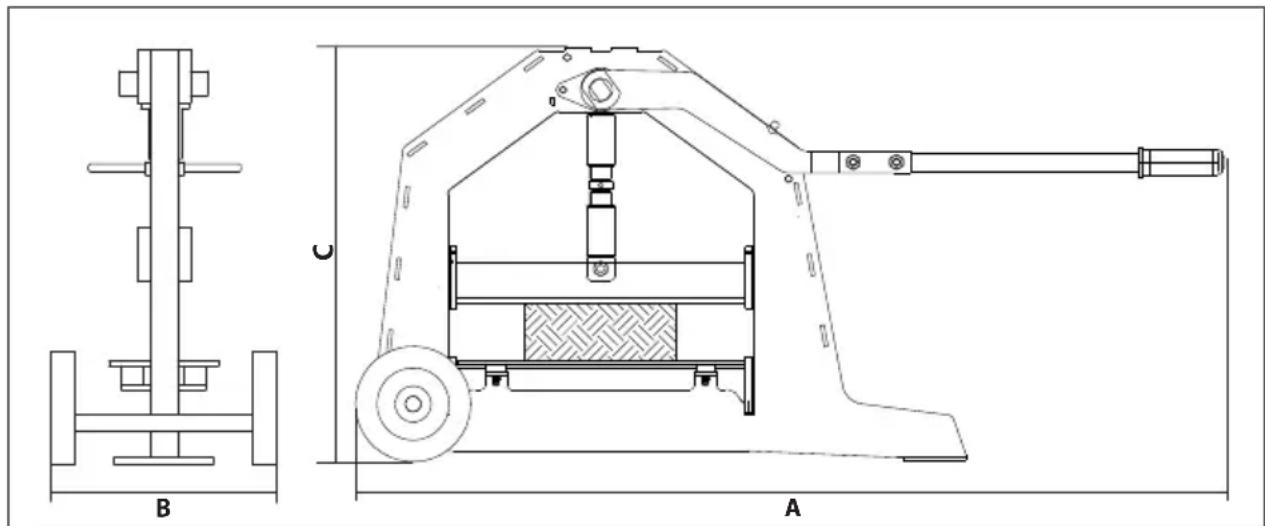

Teknisä tietoja

Malli Maxipave
A - Pituus (mm) 1170
B - Leveys (mm) 315
C - Korkeus (mm) 585
Suurin leikkauspituus (mm) 400
Laatan suurin paksuus (mm) 120
Paino (Kg) 35
Leikkausvoima (Kg / kN) 45.6

Toimintaohjeet

Takuu

Altrad Bellein Promix takuuaika on laitteen alkuperaiselle ostajalle yksi vuosi (12 kuukautta) OSTAPIVASTUKien.

Altrad Belle Yhtymän takuu kattaa suunnittelun, materiaalin ja kokoamistyön viat.

Altrad Belle Yhtymän takuu ei kata seuraavia tapauksia:

1. Vaurio, joka on aiheutunut vakivallan, vaärinkäytön, pudottamisen tai muun vastaavan seikan tai asennus-, käytöhjden tai huolto-ohjeden virheellisen tulkinnan seurauksena.
2. Muun henkilön kuin Altrad Belle Yhtymän tai sen valtuuttaman maahantuojan tekemät mutokset, lisäykset tai korjaukset.
3. Minkään laitteen takuutapauksen korjaamisesa tai korvaamisesa syntyviä kuljetus- tai lahetyskuluja Belle Yhtymälle tai Belle Yhtymastä tai sen valtuuttamalta maahantuojalta tai maahantuojalle.
4. Normaalin kulumisen aiheuttamia uusimisesta, korjaamisesta tai osien vaihdosta aiheutuvia materiaali ja/tai tyokuluja.

Altrad Belle ja/tai valtuutettu myntiedustaja, johtajat, tyontekijat ja vakuutusyhtiot eivat vastaa seurauksista eivatkmuista vahingoista, vauroiasta tai kustannuksista, jotka aiheutuvat siita, etta laitetta ei voida kayttaa.

Takuvaateet

Kaikki takuvaateet tuee lahettä Altrad Bellein edustajalle puhelimella, faksilla, sahköpostilla tai kirjeitse.

Puhelin: [phone],

Takuuyaateet tulee esittä seuraavaan osoitteseen:

Tuotteen takurekisteröinti:

ALTRAD Belle haluaa kaikessa toiminnassaan tukea luonnonmukaisia, vihreitta arvoja. Tasta syysta olemme ottaneet kayttoon paperittoman, verkossa tehtavan takuurekisterinnin. Rekisterointi tapahtuu osoitteessa

Vaihtohtoisesti voit Iukea oheisen QR-koodin alypuhelimellasi ja mensn rekisterointisivulle sen kautta.
