BELLE Minipave - Sementtisekoitin Lescha - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kiveyksen halkaisukone (paving splitter)
Merkki	Lescha (Belle Group)
Malli	BELLE Minipave
Mitat (P x L x K)	140 x 659 x 244 mm
Paino	18 kg
Suurin leikkauspituus	250 mm
Suurin kiven paksuus	47 mm
Pienin kiven paksuus	8 mm
Leikkausvoima	3200 kg / 31,4 kN
Käyttö	Manuaalinen (vaakasuora ohjausvipu)
Päätoiminnot	Kiveyksen leikkaus, terien välisen tilan säätö
Huolto ja puhdistus	Pulttien, muttereiden, tarrojen ja kahvan päivittäinen tarkistus; kuluneiden osien vaihto
Turvallisuus	Käytä suojalaseja; älä käytä alkoholin/huumeiden vaikutuksen alaisena; älä jätä konetta ilman valvontaa kahva ylhäällä
Varaosat ja korjattavuus	Käytä ainoastaan Belle Groupin alkuperäisosia; korjaukset valtuutetun henkilöstön toimesta
Takuu	12 kuukautta suunnittelu-, materiaali- ja valmistusvirheitä vastaan
Yleiset tiedot	Täyttää EU-direktiivin 2006/42/EY vaatimukset; vaatimustenmukaisuusvakuutus mukana

Usein kysytyt kysymykset - BELLE Minipave Lescha

Mikä on BELLE Minipaven leikkausvoima?

Leikkausvoima on 3200 kg eli 31,4 kN.

Kuinka säädän terien välistä tilaa?

Aseta materiaali terien väliin, säädä sitten tilaa vaakasuoralla ohjausvivulla, kunnes yläterä koskettaa materiaalia.

Mitä suojavarusteita minun on käytettävä?

Käytön aikana on pakollista käyttää suojalaseja.

Mitkä ovat koneen mitat?

Leveys 659 mm, pituus 140 mm, korkeus 244 mm.

Mikä on BELLE Minipaven paino?

Paino on 18 kg.

Mitkä kivipaksuudet ovat yhteensopivia?

Pienin paksuus on 8 mm ja suurin 47 mm.

Kuinka huollan konetta?

Tarkista ennen jokaista käyttöä pultit/mutterit, tarrat ja kahva. Vaihda vaurioituneet osat. Noudata ohjekirjan ohjeita.

Kuinka pitkä takuuaika on?

Takuu on yksi vuosi (12 kuukautta) ostopäivästä alkuperäiselle ostajalle.

Voinko käyttää muita kuin alkuperäisiä varaosia?

Ei, käytä vain Belle Groupin alkuperäisosia turvallisuuden ja moitteettoman toiminnan varmistamiseksi.

Mistä löydän vaatimustenmukaisuusvakuutuksen?

Vaatimustenmukaisuusvakuutus sisältyy ohjekirjaan, ja sen on allekirjoittanut Belle Group Sheen UK:n toimitusjohtaja.

KÄYTTÖOHJE BELLE Minipave Lescha

Me, Belle Group Sheen UK, Sheen, Nö Buxton, Derbyshire, SK17 0EU, GB, todistaa, että jos tuote on kuvattu tämän todistuksen ostetaan valtuutetun Belle jälleenmyyjä ETY: n sisällä, se täyttää seuraavat EY-direktiiveihin: 2006/42/EY (tällä direktiivillä korvataan direktiivi 98/37/EY), SFS-EN ISO 12100-1:2003 Koneturvallisuus ja niihlin liittyvien yhdenmukaistettujen standardien tarvittaessa.

Toimitusjohtaja - BELLE GROUP (SHEEN) UK: n puolesta.

Julistuksen paikka - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Julistuksen päivämäärä - 2000

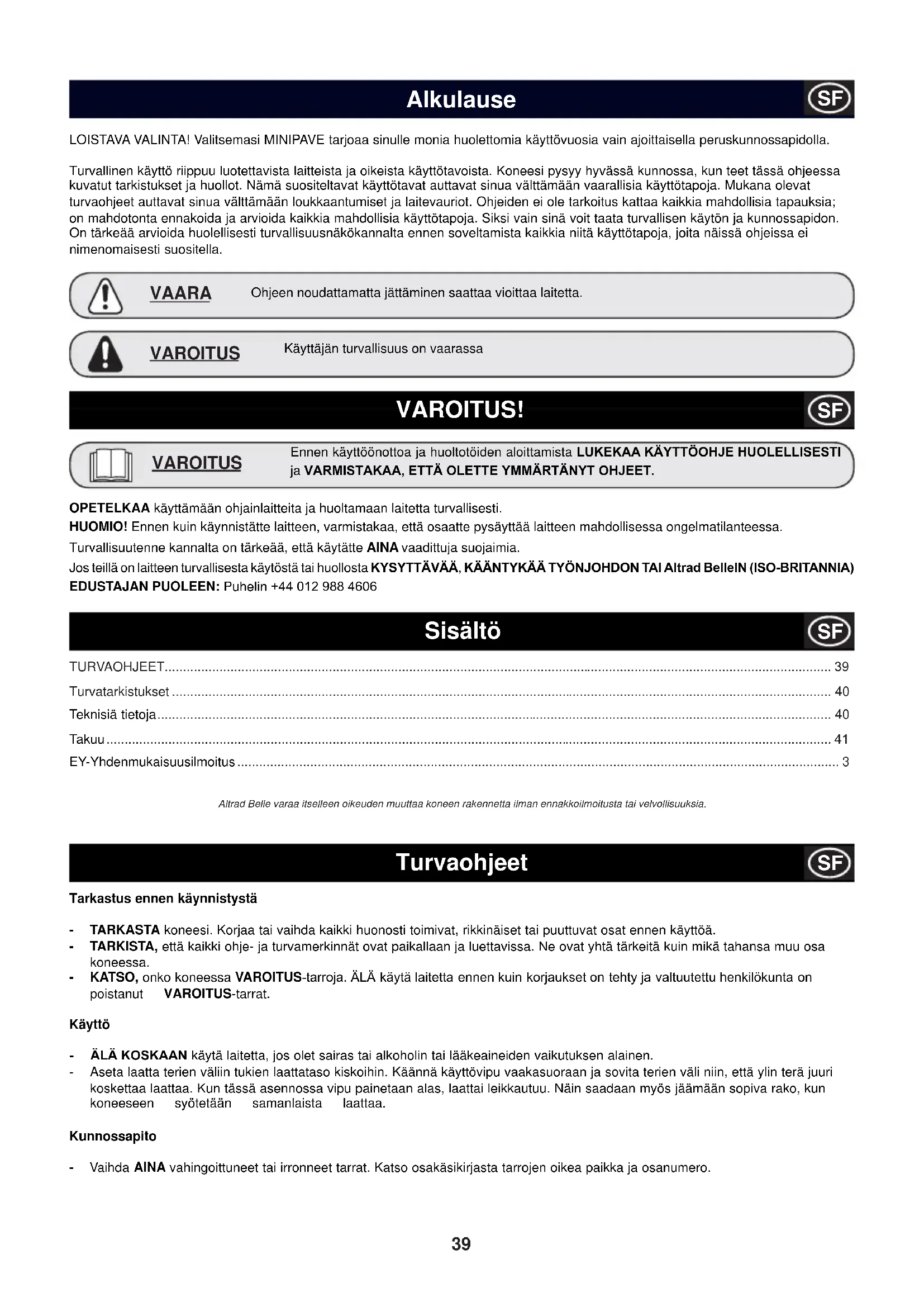

LOISTAVA VALINTA! Valitsemasi MINIPAVE tarjoaa sinulle monia huolettomia käyttövuosia vain ajoittaisella peruskunnossapidolla.

Turvallinen käyttö riippuu luotettavista laitteista ja oikeista käyttötavoista. Koneesi pysyy hyvässä kunnossa, kun teet tässä ohjeessa kuvatut tarkistukset ja huollot. Nämä suositeltavat käyttötavat auttavat sinua välttämään vaarallisia käyttötapoja. Mukana olevat turvaohjeet auttavat sinua välttämään loukkaantumiset ja laitevauriot. Ohjeiden ei ole tarkoitus kattaa kaikkia mahdollisia tapauksia; on mahdotonta ennakoida ja arvioida kaikkia mahdollisia käyttötapoja. Siksi vain sinä voit taata turvallisen käytön ja kunnossapidon. On tärkeää arvioida huolellisesti turvallisuusnäkökannalta ennen soveltamista kaikkia niitä käyttötapoja, joita näissä ohjeissa ei nimenomaisesti suositella.

VAARA

Ohjeen noudattamatta jättäminen saattaa vioittaa laitetta.

VAROITUS

Käyttäjän turvallisuus on vaarassa

VAROITUS!

SF

VAROITUS

Ennen käyttöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÄ OLETTE YMMÄRTÄNYT OHJEET.

OPETELKAA käyttämään ohjainlaitteita ja huoltamaan laitetta turvallisesti.

HUOMIO! Ennen kuin käynnistätte laitteen, varmistakaa, että osaatte pysäyttää laitteen mahdollisessa ongelmatilanteessa.

Turvallisuutenne kannalta on tärkeää, että käytätte AINA vaadittuja suojaimia.

Jos teillä on laitteen turvallisesta käytöstä tai huollosta KYSYTTÄVÄÄ, KÄÄNTYKÄÄ TYÖNJOHDON TAI Altrad BelleIN (ISO-BRITANNIA)

EDUSTAJAN PUOLEEN: Puhelin [phone]

Sisältö

SF

TURVAOHJEET....39

Turvatarkistukset 40

Teknisiä tietoja....40

Takuu 41

EY-Yhdenmukaisuusilmoitus .... 3

Altrad Belle varaa itselleen oikeuden muuttaa koneen rakennetta ilman ennakkoilmoitusta tai velvollisuksia.

Turvaohjeet

SF

Tarkastus ennen käynnistystä

• TARKASTA koneesi. Korjaa tai vaihda kaikki huonosti toimivat, rikkinäiset tai puuttuvat osat ennen käyttöä.
• TARKISTA, että kaikki ohje- ja turvamerkinnät ovat paikallaan ja luettavissa. Ne ovat yhtä tärkeitä kuin mikä tahansa muu osa koneessa.
• KATSO, onko koneessa VAROITUS-tarroja. ÄLÄ käytä laitetta ennen kuin korjaukset on tehty ja valtuutettu henkilökunta on poistanut VAROITUS-tarrat.

Käyttö

• ÄLÄ KOSKAAN käytä laitetta, jos olet sairas tai alkoholin tai lääkeaineiden vaikutuksen alainen.
• Aseta laatta terien väliin tukien laattataso kiskoihin. Käännä käyttövipu vaakasuoraan ja sovita terien väli niin, että ylin terä juuri koskettaa laattaa. Kun tässä asennossa vipu painetaan alas, laattai leikkautuu. Näin saadaan myös jäämään sopiva rako, kun koneeseen syötetään samanlaista laattaa.

Kunnossapito

- Vaihda AINA vahingoittuneet tai irronneet tarrat. Katso osakäsikirjasta tarrojen oikea paikka ja osanumero.

10 minuutin päivittäisen rutiinikunnossapidon lisäksi tee joka päivä aloittaessasi seuraavat tarkistukset varmistaaksesi ongelmattoman toiminnan

VAARA

Epätäsmällinen kunnossapito voi olla vaarallista. Lue huolellisesti TURVATOIMET JA -OHJEET niin, että ymmärrät ne ennen kuin ryhdyt mihinkään kunnossapito-, huolto- tai korjaustoimiin.

1. Käytä vain hyväkuntoisia teriä.
2. Tarkista koko yksiköstä mahdolliset löysät pultit/mutterit tai puuttuvat osat ja korjaa tai vaihda ne tarvittaessa.
3. Varmista, että kahva on täysin pystyssä leikkauksen jälkeen ja ennen kuin syötät seuraavan kappaleen.
4. Käytä silmäsuojia.
5. Älä koskaan jätä konetta niin, että kahva on pystyssä. Jätä se ala- tai lukitusasentoon.
6. Huomioi työskentelyalueella olevat ihmiset ja esteet.

Käytä AINA alkuperäisiä Altrad Bellein toimittamia varaosia.

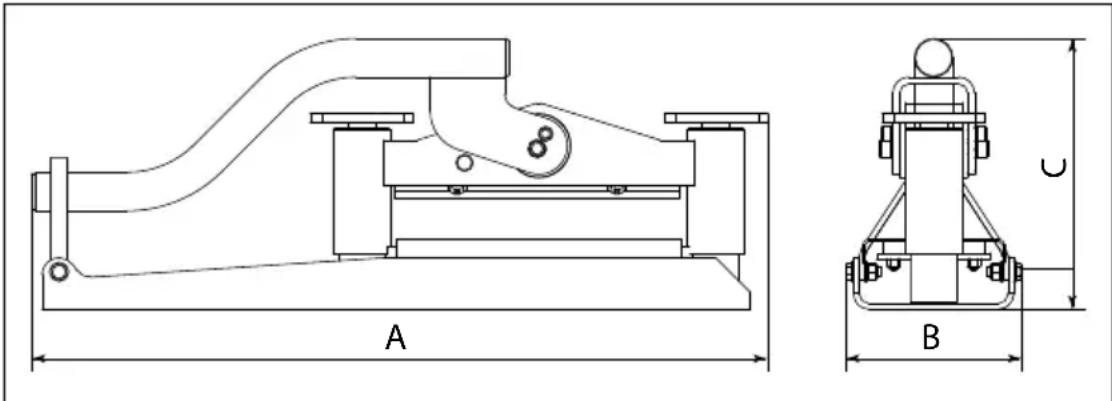

Teknisiä tietoja

A B U

Malli Minipave
A - Pituus (mm) 659
B - Leveys (mm) 140
C - Korkeus (mm) 244
Suurin leikkauspituus (mm) 250
Laatan suurin paksuus (mm)	8
Laatan pienin paksuus (mm)	47
Paino (Kg) 18
Leikkausvoima (Kg / kN) 3200 / 31.4

Altrad Bellein Promix takuuaika on laitteen alkuperäiselle ostajalle yksi vuosi (12 kuukautta) ostopäivästä lukien.

Altrad Belle Yhtymän takuu kattaa suunnittelun, materiaalin ja kokoamistyön viat.

Altrad Belle Yhtymän takuu ei kata seuraavia tapauksia:

1. Vaurio, joka on aiheutunut väkivallan, väärinkäytön, pudottamisen tai muun vastaavan seikan tai asennus-, käyttöohjeiden tai huolto-ohjeiden virheellisen tulkinnan seurauksena.
2. Muun henkilön kuin Altrad Belle Yhtymän tai sen valtuuttaman maahantuojan tekemät muutokset, lisäykset tai korjaukset.
3. Minkään laitteen takuutapauksen korjaamisessa tai korvaamisessa syntyviä kuljetus- tai lähetyskuluja Belle Yhtymälle tai Belle Yhtymästä tai sen valtuuttamalta maahantuojalta tai maahantuojalle.
4. Normaalin kulumisen aiheuttamia uusimisesta, korjaamisesta tai osien vaihdosta aiheutuvia materiaali ja/tai työkuluja.

Altrad Belle ja/tai valtuutettu myyntiedustaja, johtajat, työntekijät ja vakuutusyhtiöt eivät vastaa seurauksista eivätkä muista vahingoista, vaurioista tai kustannuksista, jotka aiheutuvat siitä, että laitetta ei voida käyttää.

Takuuvaateet

Kaikki takuuvaateet tulee lähettää Altrad Bellein edustajalle puhelimella, faksilla, sähköpostilla tai kirjeitse.

Puhelin: [phone],

Takuuvaateet tulee esittää seuraavaan osoitteeseen:

Tuotteen takuurekisteröinti:

ALTRAD Belle haluaa kaikessa toiminnassaan tukea luonnonmukaisia, vihreitä arvoja. Tästä syystä olemme ottaneet käyttöön paperittoman, verkossa tehtävän takuurekisteröinnin. Rekisteröinti tapahtuu osoitteessa

http://www.bellegroup.com/index.php?p=warranty_registration

Vaihtoehtoisesti voit lukea oheisen QR-koodin älypuhelimellasi ja mennä rekisteröintisivulle sen kautta.
