CPHL 500 - Sega Lescha - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega circolare da cantiere
Marca	Lescha
Modello	CPHL 500
Dimensioni del tavolo	1050 x 750 mm
Altezza tavolo	850 mm
Peso	144 kg
Alimentazione	400 V trifase, 50 Hz
Potenza motore assorbita (P1)	6,1 kW (S6 40%)
Potenza motore utile (P2)	5,0 kW (S6 40%)
Regime al minimo	2820 min⁻¹
Diametro lama (max/min)	500 / 495 mm
Foro lama	30 mm
Altezza di taglio max	175 mm
Fusibile di rete	20 A (ritardato)
Tipo di protezione	IP 54
Diametro raccordo aspirazione	100 mm
Cappa di protezione	Sì, con movimento flessibile
Cuneo divisore	Sì, spessore 3 mm
Battuta longitudinale	Sì, regolabile in continuo
Battuta trasversale	Sì, rimovibile

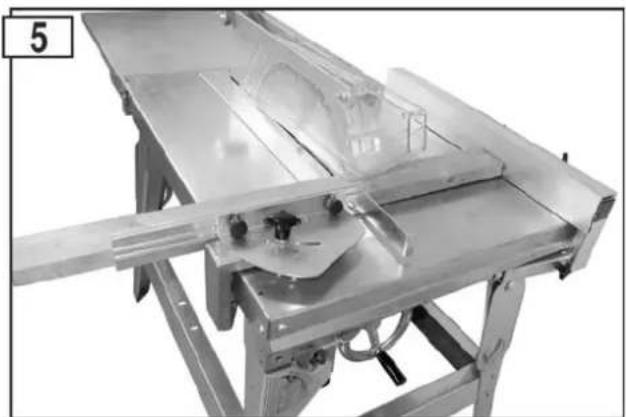

Prolunga del tavolo	Sì, a scomparsa
Freno motore	Sì, arresto in meno di 10 secondi
Livello di potenza sonora garantito	110 dB(A)
Manutenzione	Pulizia senza acqua, oliare parti mobili, sostituire lama se usurata
Pezzi di ricambio	Disponibili presso il fabbricante, riferimenti nel manuale

Domande frequenti - CPHL 500 Lescha

Qual è il diametro massimo della lama per la CPHL 500?

Il diametro lama consentito è da 495 a 500 mm con un foro di 30 mm.

Come sostituire la lama della sega?

Scollegare l'apparecchio, allentare l'inserto del tavolo, sollevare la cappa di protezione, rimuovere l'inserto, utilizzare il mandrino per allentare il dado (filettatura sinistra), rimuovere la flangia anteriore e la lama. Montare la nuova lama rispettando il senso di rotazione, quindi serrare il dado e rimontare l'inserto.

Qual è l'altezza di taglio massima?

L'altezza di taglio massima è di 175 mm per il modello CPHL 500.

Come regolare l'altezza di taglio?

Girare il volantino (B) per regolare l'altezza di taglio in continuo fino al valore desiderato.

Cosa fare se la macchina non si avvia?

Controllare l'interruttore automatico, il cavo di alimentazione e la prolunga. Se sono in buono stato, il motore o l'interruttore potrebbe essere difettoso e deve essere controllato da un elettricista autorizzato.

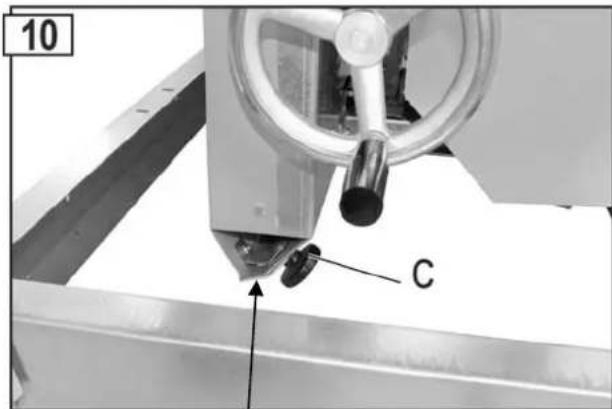

Come collegare un aspiratore per trucioli?

La sega è dotata di un tubo di aspirazione di diametro 100 mm. Chiudere la lamiera della fessura di espulsione dei trucioli e fissarla con la maniglia a vite a stella prima di collegare l'aspiratore. Portata d'aria necessaria: 1150 m³/h, depressione: 1160 Pa.

Quali sono le istruzioni di sicurezza essenziali?

Indossare occhiali protettivi, protezione per l'udito, guanti per cambiare la lama e una maschera antipolvere. Posizionarsi lateralmente rispetto alla lama, non rimuovere mai i trucioli a mano quando la lama gira e scollegare sempre prima della manutenzione.

Come effettuare la manutenzione della sega?

Pulire regolarmente senza acqua (spazzola o aspirapolvere). Oliare le parti mobili con olio biodegradabile (non grasso). Sostituire la lama se è smussata o danneggiata. Verificare la cappa di protezione, il cuneo divisore e il freno prima di ogni utilizzo.

Quale tipo di lama è vietato?

Le lame in acciaio HSS (acciaio rapido) sono vietate perché sono troppo dure e fragili. Utilizzare solo lame conformi alla norma EN 847-1.

Come trasportare e conservare la sega?

Scollegare la macchina, fissare saldamente gli accessori (battute). Conservarla in un luogo asciutto e chiuso a chiave, fuori dalla portata dei bambini. Prima di un lungo stoccaggio, pulirla e oliare le parti mobili.

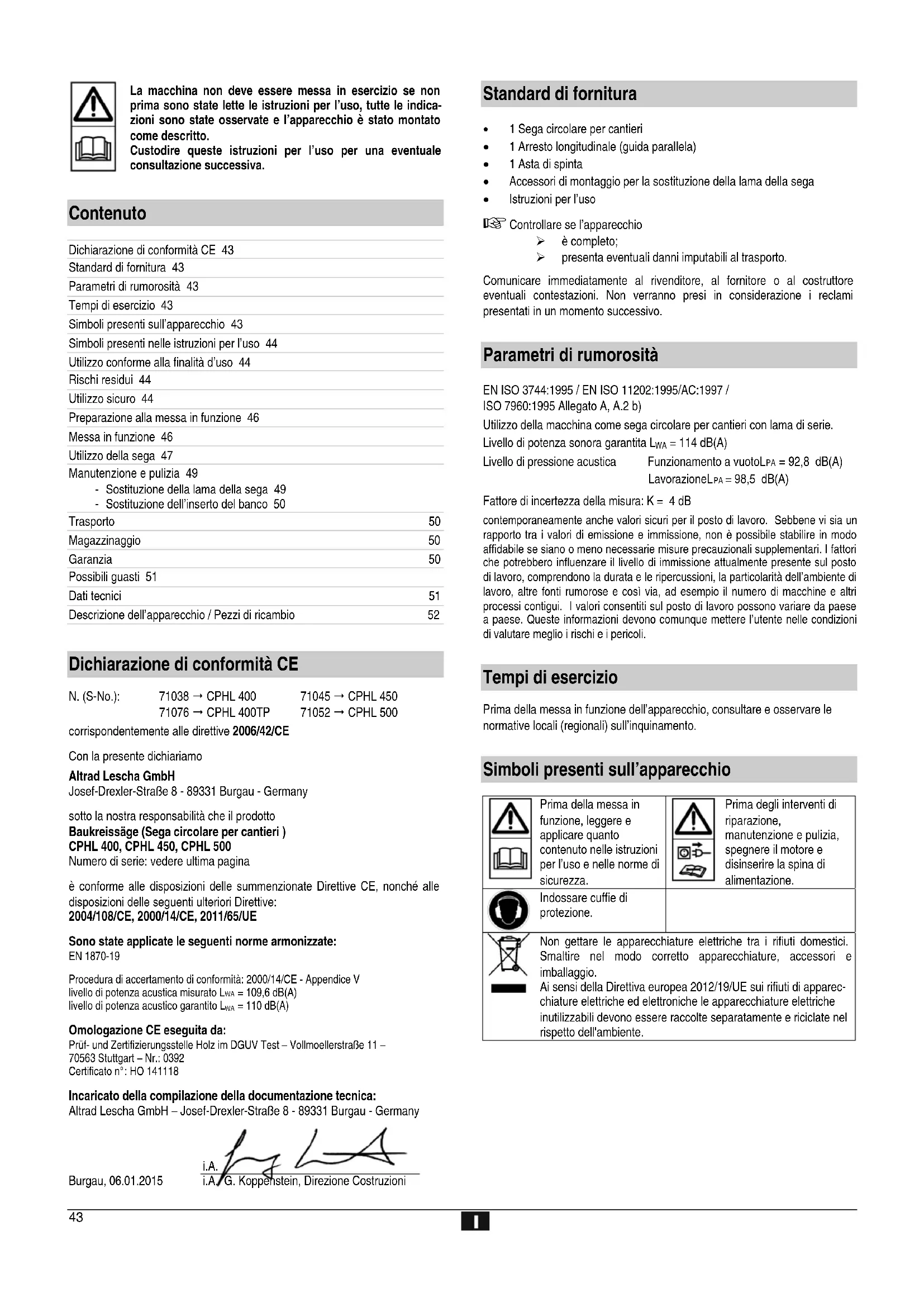

MANUALE UTENTE CPHL 500 Lescha

Istruzioni originali

NL

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l'uso, tutte le indicazioni sono state osservate e l'apparecchio è stato montato come descritto. Custodire queste istruzioni per l'uso per una eventuale consultazione successiva.

Contenuto

Dichiarazione di conformità CE 43
Standard di fornitura 43
Parametri di rumorosità 43
Tempi di esercizio 43
Simboli presenti sull'apparecchio 43
Simboli presenti nelle istruzioni per l'uso 44
Utilizzo conforme alla finalità d'uso 44
Rischi residui 44
Utilizzo sicuro 44
Preparazione alla messa in funzione 46
Messa in funzione 46
Utilizzo della sega 47
Manutenzione e pulizia 49- Sostituzione della lama della sega 49- Sostituzione dell'inserto del banco 50
Trasporto	50
Magazzinaggio	50
Garanzia	50
Possibili guasti 51
Dati tecnici	51

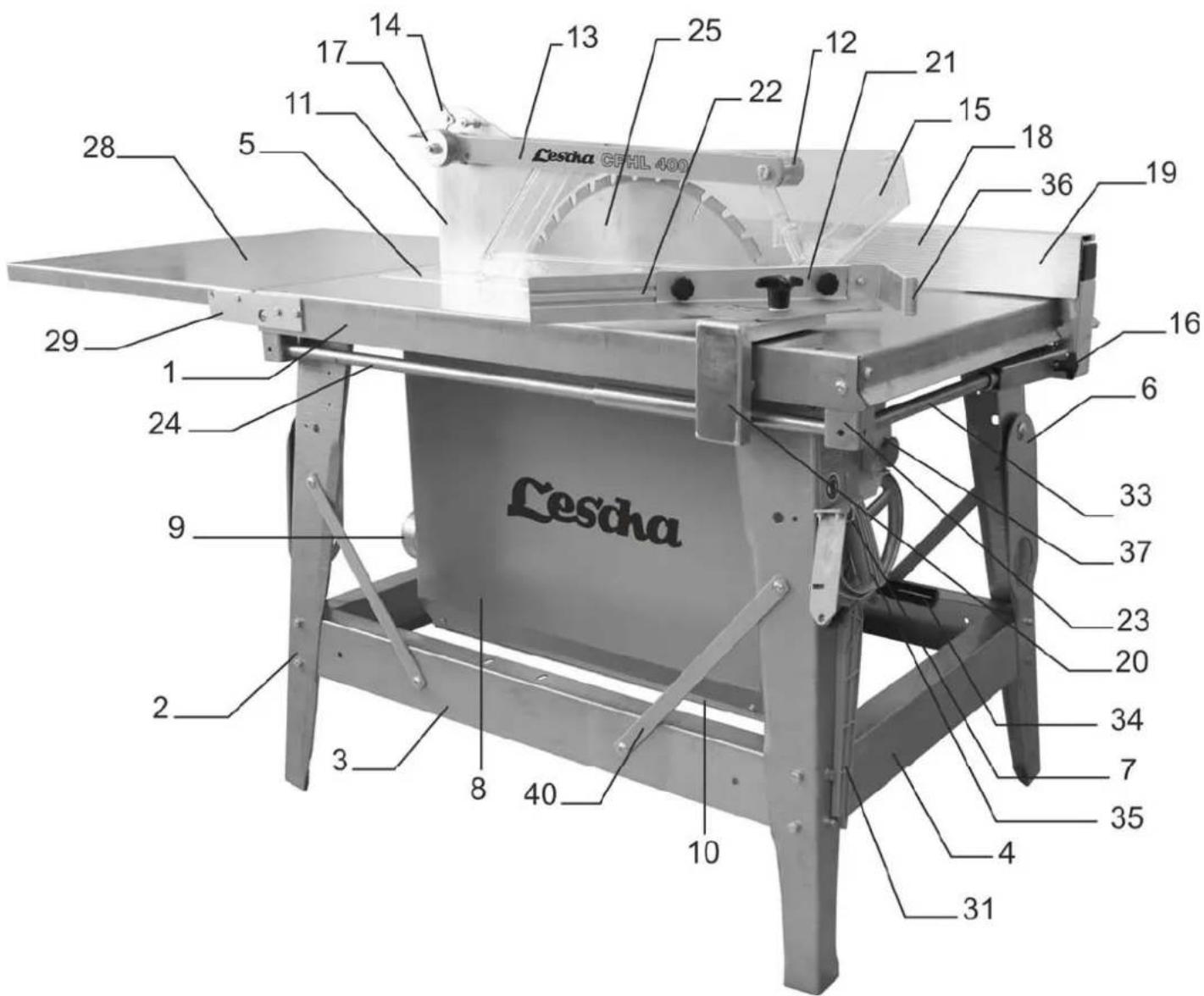

Descrizione dell'apparecchio / Pezzi di ricambio	52

Dichiarazione di conformità CE

N. (S-No.):	71038 → CPHL 400	71045 → CPHL 450
	71076 → CPHL 400TP	71052 → CPHL 500

corrispondentemente alle direttive 2006/42/CE

Con la presente dichiariamo

Altrad Lescha GmbH

sotto la nostra responsabilità che il prodotto

Baukreissäge (Sega circolare per cantieri)

CPHL 400, CPHL 450, CPHL 500

Numero di serie: vedere ultima pagina

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:

2004/108/CE, 2000/14/CE, 2011/65/UE

Sono state applicate le seguenti norme armonizzate:

EN 1870-19

Procedura di accertamento di conformità: 2000/14/CE - Appendice V

livello di potenza acustica misurato LWA = 109,6 dB(A)

livello di potenza acustico garantito L_WA = 110 dB(A)

Omologazione CE eseguita da:

Incaricato della compilazione della documentazione tecnica:

i.A. i.A. G. Koppenstein, Direzione Costruzioni

Standard di fornitura

• 1 Sega circolare per cantieri
• 1 Arresto longitudinale (guida parallela)

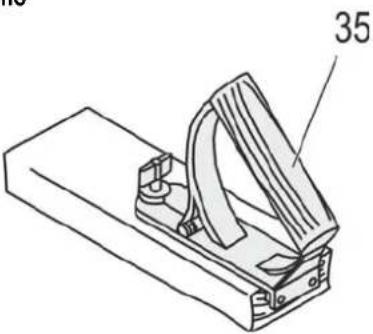

• 1 Asta di spinta
- Accessori di montaggio per la sostituzione della lama della sega
- Istruzioni per l'uso

Controllare se l'apparecchio

è completo;
presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

Parametri di rumorosità

EN ISO 3744:1995 / EN ISO 11202:1995/AC:1997 /

ISO 7960:1995 Allegato A, A.2 b)

Utilizzo della macchina come sega circolare per cantieri con lama di serie.

Livello di potenza sonora garantita L_WA = 114 dB(A)

Livello di pressione acustica Funzionamento a vuotoLPA = 92,8 dB(A)

Lavorazione L_PA=98,5 dB(A)

Fattore di incertezza della misura: K = 4 dB

contemporaneamente anche valori sicuri per il posto di lavoro. Sebbene vi sia un rapporto tra i valori di emissione e immissione, non è possibile stabilire in modo affidabile se siano o meno necessarie misure precauzionali supplementari. I fattori che potrebbero influenzare il livello di immissione attualmente presente sul posto di lavoro, comprendono la durata e le ripercussioni, la particolarità dell'ambiente di lavoro, altre fonti rumorose e così via, ad esempio il numero di macchine e altri processi contigui. I valori consentiti sul posto di lavoro possono variare da paese a paese. Queste informazioni devono comunque mettere l'utente nelle condizioni di valutare meglio i rischi e i pericoli.

Tempi di esercizio

Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento.

Simboli presenti sull'apparecchio

	Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l'uso e nelle norme di sicurezza.		Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione.
	Indossare cuffie di protezione.
	Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.Ai sensi della Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli presenti nelle istruzioni per l'uso

	Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.
	Avvisi importanti per un utilizzo conforme. La mancata osservanza di queste indicazioni può causare dei guasti.
	Avvisi per l’utente. Queste indicazioni sono un valido aiuto per utilizzare in maniera ottimale tutte le funzioni.
	Montaggio, impiego e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Utilizzo conforme alla finalità d'uso

- La sega circolare per cantieri è indicata esclusivamente per il taglio longitudinale e trasversale di massello e pannelli di legno pressato come pannelli di truciolato, di legno compensato e in fibra a media densità (MDF) con sezione trasversale quadrata o rettangolare da eseguirsi al di fuori di locali chiusi e usando lame circolari in metallo duro conformi alla norma EN 847-1.

Lo spessore del legno non deve superare i seguenti valori:

CPHL 400: 126 mm

CPHL 450: 150 mm

CPHL 500: 175 mm

Il diametro della lama della sega deve essere compreso fra i seguenti valori:

CPHL 400: 395 – 400 mm

CPHL 450: 445 – 450 mm

CPHL 500: 495 – 500 mm

• I tagli trasversali possono essere eseguiti solo con la battuta trasversale montata.
• Devono essere lavorati esclusivamente pezzi che possono essere caricati con la massima sicurezza.
• L'utilizzo di lame in acciaio ad alta resistenza (acciaio rapido alto legato) non è consentito, poiché questo tipo di acciaio è duro e fragile. Pericolo di lesioni causato dalla rottura della lama della sega e dalla proiezione di pezzi di lama.
• Dell'impiego conforme alla destinazione d'uso fanno parte anche il rispetto delle istruzioni per l'uso, per la manutenzione e riparazione indicate dal fabbricante e l'osservanza delle avvertenze di sicurezza contenute nelle istruzioni per l'uso.
• Durante l'utilizzo, attenersi inoltre alle norme antinfortunistiche in vigore, nonché a tutte le altre norme di sicurezza tecnica e di medicina del lavoro comunemente accettate.
• Qualsiasi altro impiego è considerato non conforme. Il fabbricante non è responsabile di nessun tipo di danno conseguente all'impiego non conforme alla destinazione d'uso - il rischio è esclusivamente dell'utente
• Il costruttore declina inoltre ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche alla sega apportate in proprio dall'utente.
• L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.
• Non usare la macchina in ambienti a rischio di esplosione.
• Rimuovere scrupolosamente le parti metalliche (aghi, ecc.) dal materiale da segare.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di lesioni alle dita e alle mani a causa dell'utensile (lama della sega) o del pezzo. Pertanto indossare guanti (ad esempio per la sostituzione della lama della sega).
• Non rimuovere trucioli con lama in movimento: pericolo di lesioni. Rimuovere i trucioli solo con lama della sega e gruppo sega (motore) fermi.
• Lesioni a causa della proiezione di parti dei pezzi.
• Contraccolpo del pezzo o di sue parti.
  ■ Rottura e proiezione della lama della sega.
• Mettere in funzione la macchina solo con i dispositivi di protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.
• Emissione di polveri di legno nocive per la salute. Indossare una maschera antipolvere.
• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.
  ■ Danni all'udito in caso di lavori di lunga durata senza apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Utilizzo sicuro

⚠️ L'utilizzo non conforme delle macchine per la lavorazione del legno può comportare pericoli. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesioni personali.

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

i

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.

i

Conservare le presenti norme di sicurezza in buono stato.

• Prima dell'uso, acquisire familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
• Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.
• Evitare di assumere posizioni anomale. Accertarsi di avere una posizione stabile e mantenere in ogni momento l'equilibrio. Non sporgersi in avanti.
• Indossare indumenti di lavoro appropriati:

— non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili

- scarpe antiscivolo

- una retina per raccogliere i capelli lunghi

- Indossare dispositivi di protezione individuale:

• cuffie di protezione (il livello di pressione acustica sul posto di lavoro supera generalmente gli 85 dB (A))
  — paio di occhiali di protezione
• guanti durante la sostituzione della lama della sega

- Azionare la sega solo su un fondo

• stabile
  — piano
• antiscivolo
  — esente da vibrazioni

Se la sega viene collegata a un impianto di aspirazione trucioli:

• quantità d'aria necessaria 1150 m³/h depressione del manicotto di aspirazione 1160 pa ad una velocità dell'aria di 20 m/s
  — accendere l'impianto di aspirazione prima di iniziare la lavorazione.

- Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.

■ Tenere in considerazione gli influssi ambientali:

— non esporre la macchina alla pioggia
— non usare l'apparecchio in ambienti umidi o bagnati;
- garantire un'illuminazione adeguata.
— non utilizzare la macchina vicino a liquidi o gas infiammabili.

• Non lasciare mai la sega incustodita.
• Attenersi alle disposizioni nazionali e all'età minima dell'utente dell'apparecchio da esse eventualmente indicata.
• Tenere lontane eventuali altre persone.

L'operatore è responsabile nei confronti di terzi nella zona di lavoro.

Non lasciare che altre persone, in particolare i bambini, tocchino l'utensile o il cavo.

Tenere queste persone lontane dalla zona di lavoro.

• Durante il lavoro di taglio mettersi lateralmente rispetto alla zona di pericolo (lama).
• Iniziare il taglio solo quando la lama della sega ha raggiunto il numero di giri necessario.
  Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel campo di potenza specificato.
• Usare la sega circolare solo con tutti dispositivi di protezione perfettamente montati. Impiegare il cuneo divisore accluso. La regolazione del cuneo divisore è illustrata alla foto 15.
• Sostituire l'inserto in caso di fessura di taglio spostata.
• Non utilizzare lame incrinate o la cui forma sia stata modificata.
• Utilizzare solo lame affiliate, visto che le lame consumate non solo aumentano il rischio di contraccolpi, ma sovraccaricano anche il motore.
• Non utilizzare lame di seghe in acciaio ad alta resistenza (HSS), in quanto questo tipo di acciaio è duro e fragile; possono essere utilizzati solo utensili conformi alla norma EN 847-1.

⚠️ L'impiego di altri utensili e accessori potrebbe implicare il pericolo di infortuni per l'utilizzatore.

Verificare che la lama della sega corrisponda alle misure indicate in "Scelta della lama" e sia adatta al materiale del pezzo.

• Segare sempre e soltanto un pezzo alla volta. Non segare mai diversi pezzi contemporaneamente o pezzi singoli raggruppati in una fascina. Sussiste il pericolo che i singoli pezzi vengano afferrati dalla lama della sega in modo incontrollato.
• Assicurarsi che i pezzi tagliati non vengano afferrati dalla corona dentata della lama e che non vengano proiettati lontano.
• Non utilizzare la sega per scopi diversi da quelli previsti (vedere “Utilizzo conforme alla finalità d’uso”).
• Prima di segare rimuovere tutti i chiodi e gli oggetti metallici dal pezzo.
  ■ Assicurarsi che il pezzo non contenga cavi, funi, spaghi o simili.
• Segare solo pezzi di dimensioni tali da consentirne il blocco sicuro durante il lavoro.
• È consentito segare solo legno che non supera il seguente spessore massimo:

CPHL 400: 126 mm

CPHL 450: 150 mm

CPHL 500: 175 mm

• Per il taglio trasversale di legno in tronchi è necessario assicurare il pezzo contro possibili rotazioni mediante una maschera per la foratura o un dispositivo di appoggio. Usare una lama adatta al taglio trasversale.
• Per il taglio longitudinale di pezzi stretti (distanza tra lama e battuta parallela inferiore a 120mm), impiegare l'asta di spinta.

• Mantenere sempre una distanza di sicurezza sufficiente rispetto alla lama della sega.

• La sega continua a girare. Attendere l'arresto completo della lama prima di rimuovere schegge, trucioli e residui.

• Non frenare la lama della sega premendo lateralmente.
• Non rimuovere le schegge, i trucioli e i residui con le mani dalla zona di pericolo della lama della sega.
• Rimuovere i residui di taglio (in base alle esigenze) dalla macchina per non compromettere la sicurezza sul posto di lavoro. Lo stesso vale per i trucioli. La linea di evacuazione dei trucioli deve essere mantenuta libera.
• Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi:

- interventi di riparazione

• interventi di manutenzione e pulizia
  — Eliminazione di anomalie (tra cui la rimozione di schegge incastrate)
• Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
• Trasporto della macchina
  — Sostituzione della lama della sega
  — Abbandono (anche per interruzioni di breve durata)

- Curare la macchina con grande attenzione:

• conservare gli utensili affiliati e puliti per poter lavorare meglio e con maggiore sicurezza.
• Attenersi alle norme di manutenzione e alle istruzioni per il cambio utensile.
  — mantenere le maniglie asciutte e libere da olio e grasso.

- Controllare se la macchina presenta danneggiamenti:

• Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.
• Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della sega, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste.

• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
  — Sostituire le etichette di sicurezza danneggiate o illeggibili.

• Non lasciare inserita alcuna chiave per utensili!
  Prima dell'accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

Sicurezza elettrica

- Esecuzione dei conduttori di collegamento conforme-mente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

• 1,5 mm² nei cavi aventi una lunghezza fino a 25 m
  — 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

• 2,5 mm² per CPHL 500

• I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto

• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.
• L'utente deve proteggere se stesso dalle scariche elettriche. Evitare il contatto di parti del corpo con componenti a massa.
• La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
  In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo.
• Non utilizzare il cavo per scopi per i quali non sia adatto Proteggere il cavo da calore, olio e bordi affiliati. Non utilizzare il cavo per disinserire la spina dalla presa.
• Controllare regolarmente il cavo della sega e farlo sostituire da un tecnico specializzato se presenta danneggiamenti.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.

• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.

• Non utilizzare conduttori di collegamento difettosi.

• All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
• Non utilizzare collegamenti elettrici provvisori.
  Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza.

Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza.

Utilizzare soltanto pezzi di ricambio originali. L'utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Preparazione alla messa in funzione

Per garantire un funzionamento ottimale della macchina, attenersi alle norme indicate.

• Posizionare la macchina in un luogo che soddisfi le seguenti condizioni:
• all'aperto
• antisdrucciolo
• resistenza alle vibrazioni
• piano
  — esente da rischi di inciampo
  — rapporti di luce sufficienti

- Prima dell'uso controllare sempre:

- se i cavi presentano dei difetti (strappi, tagli, ecc.)

⚠ non usare mai cavi difettosi;

— lo stato ineccepibile della protezione lama;
— la posizione del cuneo divisore (vedi foto 15)
— lo stato perfetto della lama
— se l'asta di spinta è a portata di mano

• Non usare lame danneggiate o deformate

• Non utilizzare lame in HSS (acciaio superrapido)

- Durante il lavoro di taglio mettersi lateralmente rispetto alla zona di pericolo (lama).

Messa in funzione

Controllo dei dispositivi di sicurezza

(prima di ogni messa in funzione):

• Sollevare e abbassare la cappa di protezione onde accertarsi che si muova liberamente. In posizione di riposo deve coprire per intero la lama della sega e poggiare sulla piastra del banco della sega. (Vedere anche "Possibili guasti".)
• Attivazione/disattivazione interruttore

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti da un elettricista.

- Freno

La lama della sega deve fermarsi entro 10 secondi, dalla disinserzione. Se questo tempo viene superato significa che il freno è difettoso. Far riparare dal fabbricante o dalle ditte autorizzate da quest'ultimo.

- Asta di guida⇒ sostituire le aste di guida difettose con aste nuove.

Senso di rotazione della lama

Accertarsi che il senso di rotazione della lama corrisponda sempre a quello indicato sulla cappa di protezione (15) ↓.

Con i motori trifase, è possibile invertire il senso di rotazione. A questo scopo inserire un cacciavite nell'apposita fessura sul collare della presa e con una leggera pressione, girando verso sinistra o verso destra, regolare il senso di rotazione corretto.

Scelta della lama

⇒ Osservare lo spessore del cuneo divisore "S", inciso sul lato del cuneo divisore.

Il cuneo divisore non deve essere più stretto del corpo della lama e non deve essere più spesso della larghezza della sua fessura di taglio.

Il diametro minimo e massimo della lama sono indicati sulla targhetta dell'apparecchio.

Non utilizzare lame il cui numero di giri massimo indicato (vedere dicitura sulle lame della sega) sia inferiore al numero di giri del motore (vedere Dati tecnici)

Allacciamento alla rete

Confrontare la tensione indicata sulla targhetta dell'apparecchio con quella dell'alimentazione, p. es. 230 V, e collegare la sega ad una presa dotata di collegamento secondo le prescrizioni.

• Motore con corrente alternata.
  Impiegare prese schuko (con messa a terra), tensione di rete 230 V con interruttore differenziale (interruttore a corrente di guasto 30 mA).
• Motore trifase
  impiegare prese CEE, a tre poli +N +PE, tensione a 380 o 400 V con interruttore differenziale (interruttore a corrente di guasto 30 mA).

I cavi di collegamento o di prolunga dovranno essere conformi a DIN 57282 (H 07 RN-F) con una sezione minima dei conduttori di:

• 1,5 mm per cavi fino a 25 m di lunghezza
• 2,5 mm per cavi oltre i 25 m di lunghezza.
• 2,5 mm² per CPHL 500

Protezione: 16 A

	400	450	500
CPHL 16 A inerte	16 A inerte	20 A

Impedenza di rete

In caso di condizioni della rete sfavorevole, durante l'accensione dell'apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfallio di una spia).

Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella.

Potenza assorbita P1	Impedenza di rete Z_max()
230 V~ 3,0 kW 0,07
400 V 3~ 4,4 / 5,0 / 6,1 kW 0,05

L'interruttore di accensione/spegnimento

Accensione

• Aprire il coperchio dell'interruttore
• Premere il pulsante verde ( I )

In caso di assenza di corrente, l'apparecchio si spegne automaticamente.

In caso di assenza di corrente, l'apparecchio si spegne automaticamente.

Per riaccenderlo, premere prima il pulsante rosso (0), poi di nuovo quello verde (1).

Spegnimento

Premere il pulsante rosso (0) o il pulsante rosso della copertura dell'interruttore.

Versione per corrente alternata (230 V)

Versione per corrente trifase (400 V)

premere per aprire il coper- chio dell'interruttore

→ Motore spento – la lama non gira.

Solo un LED è acceso:

1) Guasto di una fase della rete: far controllare immediatamente il cavo di alimentazione da un elettricista.
2) Gruppo LED (361642) difettoso: far sostituire immediatamente da un elettricista.

Utilizzo della sega

Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e avere montato l'apparecchio nel modo descritto!

Prima di procedere a modifiche o regolazioni della sega (per es., sostituzione della lama, ecc.)

• Spegnere l'apparecchio
• Attendere l'arresto della lama della sega
  — Disinserire la spina di alimentazione

Prestare inoltre attenzione ai seguenti punti importanti:

• Portarsi al di fuori della zona di pericolo.
• Segare il pezzo con pressione costante.
• Non rimuovere mai le schegge, i trucioli e simili con le mani; rimuoverli solo quando la lama della sega è ferma.

In ogni caso rispettare tutte le norme di sicurezza.

Istruzioni di lavoro

L'arresto longitudinale è regolabile in continuo nella direzione della freccia. Il blocco dell'arresto longitudinale avviene mediante la vite a stella (16).

Leggere la scala nel punto (A).

1 A 16

Abbassamento dell'arresto longitudinale

Allentare la vite a stella (16).
Regolare l'arresto longitudinale su 190 mm circa.
➢ Stringere nuovamente la vite a stella (16).
▶ Abbassare l'arresto longitudinale.

Applicazione della prolunga del banco

Sollevare la prolunga del tavolo. Spingere la prolunga nella direzione della freccia, quindi abbassarla. Fare attenzione a che la prolunga sia correttamente agganciata.

3 29

Taglio longitudinale di massello

Guida parallela come guida per tagli trasversali

Taglio a cuneo con l'apposita guida di arresto

Impugnatura per spintore in legno

L'impugnatura per lo spintore in legno (35) viene avvitata su una tavola idonea. Viene utilizzato per spingere in modo sicuro piccoli pezzi da lavorare

La tavola deve prsentare una lunghezza tra 300 e 400 mm, una larghezza tra 80 e 100 mm ed un'altezza da 15 a 20 mm.

Se l'impugnatura per lo spintore in legno è danneggiata, dovrà essere sostituita.

Uso dell'asta di guida

Uso della guida trasversale mobile

Regolazione della profondità di passata

La profondità di passata è regolabile mediante il volantino (B). La regolazione della profondità di passata avviene in continuo, per cui è possibile impostarla al valore desiderato.

Collegamento di un dispositivo per l'aspirazione dei trucioli

10 C

Fessura espulsione trucioli chiusa (funzionamento con dispositivo per l'aspirazione dei trucioli)

Per l'aspirazione dei trucioli è possibile collegare la sega a un apposito dispositivo. (∅ manicotto di aspirazione: 100 mm). Collegare la lamiera di chiusura alla fessura di espulsione dei trucioli e avvitarla mediante vite a stella.

Fessura espulsione trucioli aperta (funzionamento senza dispositivo per l'aspirazione dei trucioli)

Manutenzione e pulizia

Prima di ogni intervento di manutenzione e pulizia

• Spegnere l'apparecchio
• Attendere l'arresto della lama della sega
  — Disinserire la spina di alimentazione

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal servizio di assistenza.

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

Pulizia

Per garantire la funzionalità della sega, prestare attenzione a quanto segue:

• Non spruzzare acqua sull'apparecchio.
• Rimuovere i trucioli e la polvere solo con una spazzola o un aspirapolvere.
• Pulire e oliare periodicamente tutte le parti mobili (ad es. supporto cappa di protezione). Fig. 12

Non utilizzare mai grasso!

Utilizzare ad esempio olio per macchine da cucire, olio idraulico fluido o spruzzi d'olio ecologico.

12 17 D D

■ Assicurarsi che la lama della sega sia inossidabile e priva di resina.
- Eliminare i residui di resina dalla superficie del piano del banco.

i I residui di resina possono essere rimossi con un comune spray per la manutenzione e la cura.

- La lama della sega è un componente soggetto a usura che si consuma con un utilizzo prolungato o frequente.

Sostituire quindi la lama della sega o farla affilare.

Manutenzione

Sostituzione della lama della sega

Prima di sostituire la lama della sega, disinserire la spina di alimentazione.

⚠️ Pericolo di taglio! La lama è pesante e può essere scivolosa. Indossare guanti durante la sostituzione della lama della sega.

• Non utilizzare lame in acciaio superrapido HSS.
  Non utilizzare lame incrinate o la cui forma sia stata modificata.
• Scartare le lame che presentano incrinature (la riparazione non è consentita).
• Utilizzare solo lame della sega affiliate.
  L'affilatura della lama della sega è consentita solo a personale tecnico. Attenersi strettamente a quanto segue: assicurarsi che siano soddisfatti i requisiti di bilanciamento degli utensili in conformità a EN 847-1:2005+A1:2007 6.2.3.2.

⚠️ Pericolo di ustioni! Subito dopo il taglio, la lama è ancora calda.

1. Allentare le viti dell'inserto del banco (5).
2. Sollevare la cappa di protezione (15).
3. Sollevare l'inserto del banco (5) e spingerlo all'indietro. La cappa di protezione rimane automaticamente in tale posizione.

13 5 F E 15

1. Inserire il perno (32) nell'albero motore e allentare il dado di serraggio (27). (⚠ Filettatura sinistra)

14 27 26 32 30

1. Ora è possibile rimuovere la flangia anteriore della lama (26) e la lama (25).
2. Pulire le flangie della lama.
3. Inserire una lama nuova o affilata.

Controllare il senso di rotazione corretto della lama della sega: la freccia sulla lama e la freccia sulla cappa di protezione devono essere rivolte nella stessa direzione!

1. Reinserire la flangia anteriore della lama.
2. Serrare nuovamente il dado di bloccaggio (27).
3. Fissare l'inserto del banco (5).
4. La vite di arresto (F) non deve essere rimossa.

Sostituzione dell'inserto del banco (fig. 12)

Prima della sostituzione dell'inserto del banco disinserire la spina di alimentazione.

⚠️ Sostituire un inserto del banco consumato o danneggiato.

1. Allentare le viti dell'inserto del banco (5).
2. Sollevare la cappa di protezione (15).
3. Sollevare l'inserto del banco (5) e spingerlo all'indietro. La cappa di protezione rimane automaticamente in tale posizione.
4. Togliere i 2 dadi (E) e rimuovere il cuneo (11) e la cappa di protezione.
5. Inserire un nuovo inserto del banco (5).
6. Fissare il cuneo mediante la cappa di protezione (per le regolazioni del cuneo vedere figura 15).
7. Fissare l'inserto del banco (5).
8. La vite di arresto (F) non deve essere rimossa.

Regolazioni del cuneo

Controllare la regolazione del cuneo dopo ogni sostituzione della lama della sega e dell'inserto del banco.

Prima di ogni trasporto:

• Spegnere l'apparecchio
• Attendere l'arresto della lama della sega
  — Disinserire la spina di alimentazione
• Gli accessori come gli arresti devono essere fissati o serrati saldamente alla macchina.

Spina di alimentazione

■ Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.
■ Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della sega e garantire un facile azionamento della stessa:
- Effettuare una pulizia di fondo.
- Trattare tutte le parti mobili con un olio ecologico.
Non utilizzare mai grasso!

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Possibili guasti

Prima di rimuovere qualsiasi guasto

• Spegnere l'apparecchio
• Attendere l'arresto della lama della sega
• Disinserire la spina di alimentazione

Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Guasto Possibile causa Eliminazione
La macchina non si avvia dopo l'accensione	• Assenza di corrente• Cavo di prolunga difettoso• Motore o interruttore difettosi	• Controllare il fusibile• Controllare il cavo, non riutilizzare i cavi difettosi• Far controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farli sostituire con pezzi di ricambio originali
La lama della sega si blocca durante il taglio	• La lama della sega è consumata• Avanzamento eccessivo	• Sostituire la lama della sega (25)• Lasciare raffreddare il motore e continuare a lavorare con una pressione ridotta
Macchie di bruciatura sui punti di taglio	• La lama della sega è consumata	• Sostituire la lama della sega.
La sega vibra	• Lama della sega deformata• Lama della sega non montata correttamente	• Sostituire la lama della sega.• Fissare correttamente la lama della sega
Azione frenante insufficiente (tempo di frenata < 10 sec.)	• Freno motore difettoso• Disco del freno consumato	• Far controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farli sostituire con pezzi di ricambio originali
Il motore non è abbastanza potente e si surriscalda	• 2. fase nei motori trifase• cavo di prolunga troppo lungo o sezione del cavo troppo piccola• lama non affilata	• far controllare i fusibili e i cavi di alimentazione da un elettricista• vedi capitolo Messa in esercizio• far riaffilare la lama o sostituirla
La cappa di protezione non si muove liberamente	• Collegamento a vite troppo stretto	• Allentare il collegamento a vite, finché la cappa di protezione non si muove liberamente (fig. 12)

i In caso di ulteriori anomalie o domande rivolgersi al proprio rivenditore locale.

Dati tecnici

Typ	CPHL 400	CPHL 450	CPHL 500
Frequenza di rete 50 Hz
WS-Motor
Tensione di rete 230 V~
Potenza motore P1 3,0 kW - S 6	-40%---
Potenza motore ceduta P2 2,2 kW -S 6	-40%---
Numero di giri a vuoto	2698 min ^-1	---
DS-Motor
Tensione di rete	400 V 3~
Potenza motore P1 4,4 kW - S 6	-40%	5,0 kW - S 6 - 40%	6,1 kW - S 6 - 40%
Potenza motore ceduta P2 3,5 kW -S 6	-40%	4,0 kW -S 6 - 40%	5,0 kW -S 6 - 40%
Numero di giri a vuoto	2790 min ^-1	2835 min ^-1	2820 min ^-1
Lama in metallo duro	∅ 400 x 2,8/3,8 x ∅ 30 mm 28 dents	∅ 450 x 2,8/3,8 x ∅ 30 mm 40 dents	∅ 500 x 2,8/4,0 x ∅ 30 mm 36 dents
Diametro della lama - ∅ max./min.	395 – 400 mm	445 – 450 mm	495 – 500 mm
Profondità di taglio	0 – 126 mm 0	– 150 mm 0	– 175 mm
Dimensioni banco	1050 x 750 mm
Altezza banco	850 mm
Peso	Ca. 138 kg Ca. 140 kg Ca. 144 kg
Larghezza degli elementi della guida per il cuneo	12 mm
Cuneo: larghezza dell'apertura della guida	12,1 mm
Spessore	3 mm
∅ collegamento per manicotto di aspirazione	100 mm
Fusibile di alimentazione	16 A inerte		20 A
Categoria di protezione	IP 54
Anno di costruzione	vedere ultima pagina

Descrizione dell'apparecchio / Pezzi di ricambio

Posizione	N. ordinazione	Denominazione
1 361627	Piano banco della sega
2 361688	Gamba del banco
3	361697	Profilato lungo
4	361690	Profilato corto
5	361025	Inserto banco
6	361026	Golfare
7	361109	Gancio attrezzi
-- 361619	Cassetta raccolta trucioli
8 361772	coperchio della cassetta dei trucioli
9 361157	Raccordo di aspirazione
10 361165	Lamiera di chiusura
11	361630	Cuneo -divisso mm
11	361694	Cuneo ∅ 450 mdivisore
11	361696	Cuneo -divisso mm
12 361777	Supporti cappa destro
13 361778	Supporti cappa sinistor
14	361703	Comando
15	361625	Protezione lama
16 361727	vite a stella
17 361702	Molla di torsione doppia
18	361602	Arresto longitudinale senza riga a T
19 361680	Riga a T (alluminio)
-- 361761	Guida trasversale compl.. (19, 20, 21)
20 361000	vite a stella
21	361751	Guida trasversale-angolo
22	361059	Listello di battuta
23 361607	supporto per albero guida
24	361616	Albero guida 1015 mm
25 360225	Lama della sega in metallo duro ∅ 400 mm
25 360213	Lama della sega in metallo duro ∅ 450 mm
25 361140	Lama della sega in metallo duro ∅ 500 mm
26 361635	Flangia lama - anteriore (fig. 14)
--	361636	Flangia - posteatore (senza fig.)
27 391035	Dado di bloccaggio M 20, LH (fig. 14)
28	361776	Prolunga banco
29 361774	Staffa perno per prolunga banco (fig. 3)
30 361112	Chiave poligonale SW 30/19 (fig. 14)

Posizione	N. ordinazione	Denominazione
31 361733		Asta di spinta
32 361111	Spina di bloccaggio (spina di manovra) (fig. 14)
33 361687		Albero guida 725 mm
34 361114	maniglia girevole con cilindro
35 361700	Impugnatura per spintore in legno
36 361750	Guida di arresto per taglio a cuneo
--	361728	Motore (corrente alternata) CPHL 400
37 361656	Interruttore e connettore combinati per corrente alternata CPHL 400
--	361599	Condensatore 60 μF
--	361644	Motore (corrente trifase) CPHL 400
--	361651	Motore (corrente trifase) CPHL 450
--	361647	Motore (corrente trifase) CPHL 500
37 361609	Interruttore e connettore combinati per corrente trifase CPHL 400/450
37 361611	Interruttore e connettore combinati per corrente trifase CPHL 500
--	361620	Zoccolo
38 361759	Vite a testa cilindrica M 8x8 in plastica
39 361760	Rondella in plastica
40 361769	Sostegno

Ricambi

Rilevare i ricambi dal relativo disegno e dalla distinta.

Ordinare i ricambi:

⇒ La fonte di acquisto è il fabbricante

⇒ Dati necessari all'ordinazione:

• tipo di apparecchio
• no. apparecchio
• no. ricambio
• denominazione del ricambio
• quantità desiderata

Esempio: tipo CPHL 450, no. apparecchio 1045, 360213 lama della sega in metallo duro ∅ 450 mm, 1 pezzo

Descrizione dell'apparecchio / Pezzi di ricambio

15 39 38

Lescha CEHL 400 13 25 12 21 15 18 36 19 28 5 29 1 24 9 2 3 8 40 10 4 31 35 7 34 20 23 37 33 6 16 Lescha

Prelucrare LPA = 98,5 dB(A)

Comutator pornire/oprire

Pornire
