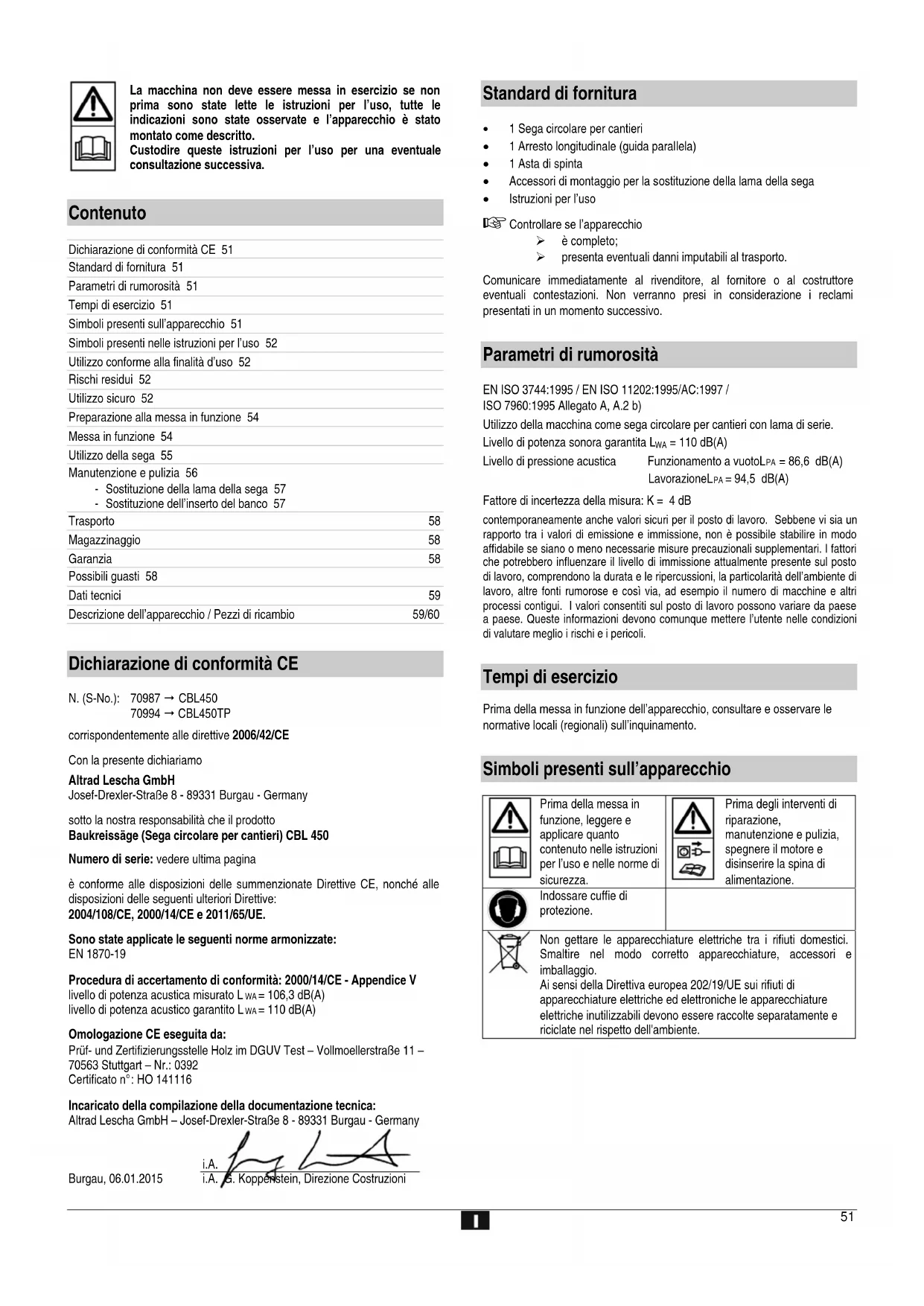

MANUALE UTENTE CBL 450 Lescha

Istruzioni originali

NL

La macchina non deve essere in esercizio se non prima sono state lette le istruzioni per l'uso, tutte leindicazioni sono state osservate e l'apparecchio è stato montato come descririto. Custodire queste istruzioni per l'uso per una eventuale consultazione successiva.

Contenuo

Dichiarazione di conformità CE 51

Standard di fornitura 51

Parametri di rumorosità 51

Tempi di esercizio 51

Simboli presenti sull'apparecchio 51

Simboli presenti nelle istruzioni per l'uso 52

Utilizzo conforme alla finalità d'uso 52

Rischi residui 52

Utilizzo sicuro 52

Preparazione alla messa in funzione 54

Messa in funzione 54

Utilizzo della sega 55

Manutenzione e pulizia 56

Sostituzione della lama della sega 57
- Sostituzione dell'inserto del banco 57

Trasporto

58

Magazzinaggio

58

Garanzia

58

Possibili guasti 58

Dati tecnici

59

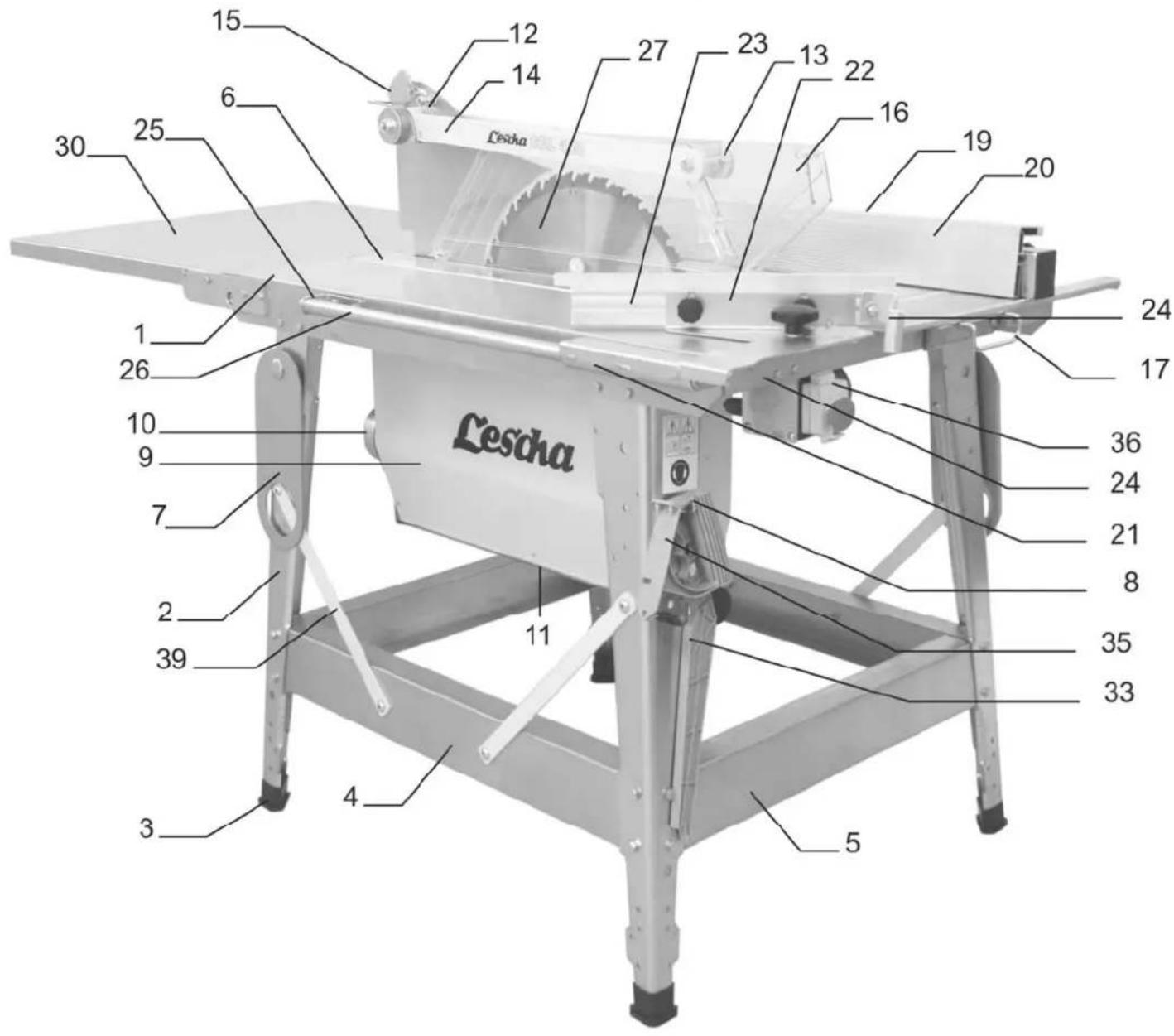

Descrizione dell'apparecchio / Pezzi di ricambio

59/60

Dichiarazione di conformità CE

correspondentemente alle direttive 2006/42/CE

Con la presente dichiariamo

Altrad Lescha GmbH

sotto la nostra responsabilità che il prodotto

Baukreissage (Sega circolare per cantieri) CBL 450

Numero di seri: vedere ultima pagina

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:

2004/108/CE, 2000/14/CE e 2011/65/UE.

Sono state applicate le seguenti norme armonizzate:

EN 1870-19

Procedura di accertamento di conformità: 2000/14/CE - Appendice V

livello di potenza acustica misurato LwA=106,3 dB(A)

livello di potenza acustico garantito L_WA = 110dB(A)

Omologazione CE eseguita da:

Incaricato della compilation della documentazione tecnica:

Altrad Lescha GmbH-Josef-Drexler-StraBe 8-89331 Burgau-Germany

Burgau, 06.01.2015

Standard di fornitura

1Sega circolare per cantieri
1 Arresto longitudinale (guida parallela)

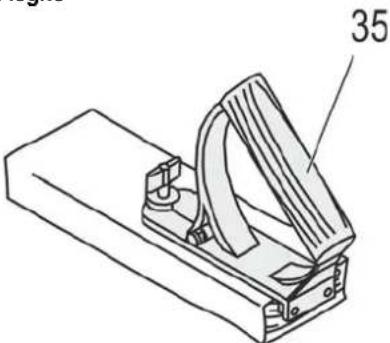

1 Asta di spinta
- Accessori di montaggio per la sostituzione della lama della sega
Istruzioni per l'uso

Controllare se l'apparecchio

ecomplete;

presente eventuale danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

Parametri di rumorosità

EN ISO 3744:1995 / EN ISO 11202:1995/AC:1997 /

ISO 7960:1995 Allegato A, A.2 b)

Utilizzato della macchina come sega circolare per cantieri con lama di serie.

Livello di potenza sonora garantita L_WA = 110dB(A)

Livello di pressione acustica Funzionamento a vuotoLPA=86,6 dB(A)

Lavorazione L_PA = 94,5 dB(A)

Fattore di incertezza della misura: K = 4dB

contemporamenteanchevalori sicuri per ilpostodi lavoro.Sebbeneviua投资额tra i valori di emissione e immissione,non èpossible stabilireinmode affidabile se siano o meno necessarie misure precauzionali supplementari.I fattori che potrebbero influenzare il livello di immissione attualmente presente sul postodlavoro,comprehendo la durata etle ripercussioni,la particolarità dell'ambiente dilavoro,altrefonti rumoroso e cosiyia,ad esempio il numero di macchine e otherprocessi contigi.I valori consentiti sul postodi lavoro possono variate da paese a paese.Questi informazioni devono comunique mettere l'utente nelle condizioni di valutare meglio i rischi e i pericoli.

Tempi di esercizio

Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento.

Simboli presenti sull'apparecchio

Prima della messa in funzione, leggere e applicare quanto contentuto nelle istruzioni per l'uso e nelle norme di sicurezza.	Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione.
Indossare cuffie di protezione.
Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva europea 202/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere rescorte separatamente e riciclate nel rispetto dell'ambiente.

Simboli presenti nelle istruzioni per l'uso

A	Potenziale pericolò o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.
1	Avvisi importanti per un utilizzo conforme. La mancata osservanza di questeindicazioni più causare dei guasti.
2	Avvisi per l'utente. Questeindicazioni sono un valido aiuto perutilizzare in maniera ottimale tutte le funzioni.
3	Montaggio, impiego e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Utilizzo conforme alla finalità d'uso

• La sega circolare per cantieri è indicata esclusivamente per il taglio longitudinale e trasversale di massello e pannelli di legno pressato come pannelli di truciolato, di legno compensato e in fibra a media densità (MDF) con sezione trasversale quadrata o rettangolare e altezza/spessore di max. 150 mm da eseguirsi al di fuori di locali chiusi e usingo lame circolari in metallo duro conformi alla norma EN 847-1. Il diametro delle lame dovrè essere tra 445 e 450 mm.

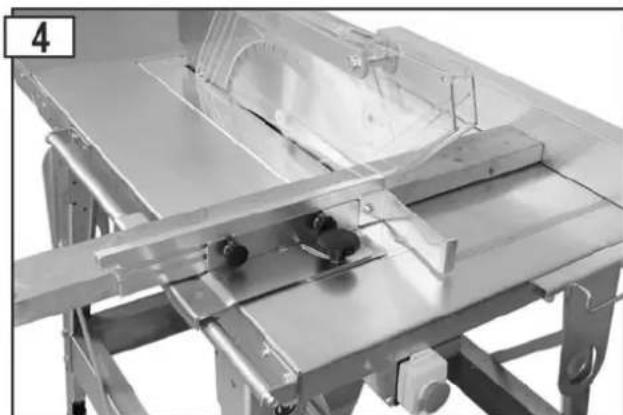

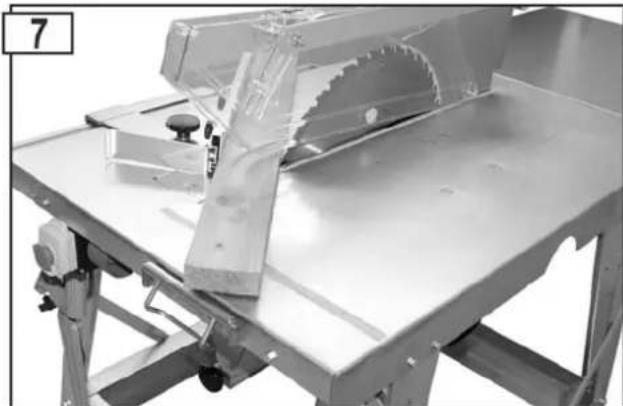

• I tagli trasversali possono essere eseguiti solo con la battuta trasversale montata.
  Devono essere lavorati esclusivamente pezzi che possono essere caricati con la massima sicurezza.
• L'utilizzo di lame in acciaio ad alta resistenza (acciaio rapido alto legato) non è consentito, poiché quello tipo di acciaio è duro e fragile. Pericolò di lesions causato alla rottrua della lama della sega e alla proiezione di pezzi di lama.
• Dell'impiego conforme alla destinazione d'uso fanno parteanche il rispetto delle istruzioni per l'uso, per la manutenzione e riparazione indicate dal fabbricante e l'osservanza delle avventenze di sicurezza containute nelle istruzioni per l'uso.
• Durante l'utilizzo, attenersi inoltre alle norme antinfortunistiche in vigore, nonché a tutte le autres norme di sicurezza tecnica e di medicina del lavoro comunamente accettate.
• Qualsiasi altro impiego è considerato non conforme. Il fabbricante non è responsable di nessun tipo di danno conseguente all'impiogo non conforme alla destinazione d'uso - il rischio è esclusivamente dell'utente
  Il costruttore declina inoltre agli responsabilità per i dati di qualiasi genere che dovessero risultare da modifiche alla sega apportate in proprio dall'utente.
• L'apparecchio deve essere preparato, utilizzato e sottomosto a manutenzione solo da persona che abbiano acquisito familarità conesso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da moi consigliati.
  Non usare la macchina in ambienti a rischio di esplsoione.
• Rimuovere scrupolosamente le parti metalliche (agli, ecc.) dal materiale da segare.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usingo l'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesions alle persone e danni alle cose.

• Pericolo di lesions alle dita e alle mani a causa dell'utensile (lama della sega) o del pezzo. Pertanto indossare quanti (ad esempio per la sostituzione della lama della sega).

Non rimuovere trucioli con lama in movimento: pericolo di lesions. Rimuovere i trucioli solo con lama della sega e gruppo sega (motore) fermi.
- Lesioni a causa della proiezione di parti dei peszzi.
- Contraccolpo del pezzo o di sue parti.
- Rottura e proiezione della lama della sega.
- Mettere in funzione la macchina solo con i dispositivi di protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.
- Emissione di polveri di legno nocive per la salute. Indossare una maschera antipolvere.
- Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
- Contatto con parti sostione in caso di componenti elettrici aperti.
Danni all'udito in caso di lavori di lunga durata alla protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunique veniri s a creare dei chiari rischi residui.

Utilizzo sicuro

L'utilizzo non conforme delle macchine per la lavorazione del legno più comportare pericoli. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesioni personali.

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In quello modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

Consegnare le nome di sicurezza a tutte le persone chiamate ad operare con la macchina.
i Conservare le presenti norme di sicurezza in buono stato.

• Prima dell'uso, acquisse familarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.

• Agire con la massima attenzione. Prestare attenzione a quando si sta per fare. Lavorare con coscienza. Non utilizzato l'apparecchio se si è stanchi o tutto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.

• Evitare di assumere posizioni anomale. Accertarsi di avera una posizione stabile e mantenere in agli momento l'equilibrio. Non sporgersi in avanti.
• Indossare indumenti di lavoro appropriati:

non indossare indumenti ampi o gioielli che potrebbero incastrisi nelle parti mobili
- scarpe antiscivolo
- una retina per raccogliere i capelli lunghi

• Indossare disponivi di protezione individuale:

• cuffie di protezione (il livello di pressione acustica sul posto di lavoro supera generalmente gli 85 dB (A))

• paio di occhiali di protezione

• quanti durante la sostituzione della lama della sega

• Azionare la sega solo su un fondo

• stabile

• piano
• antiscivolo
  esente da vibrazioni

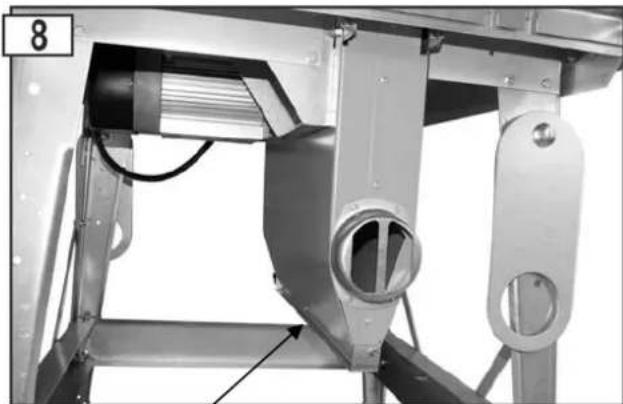

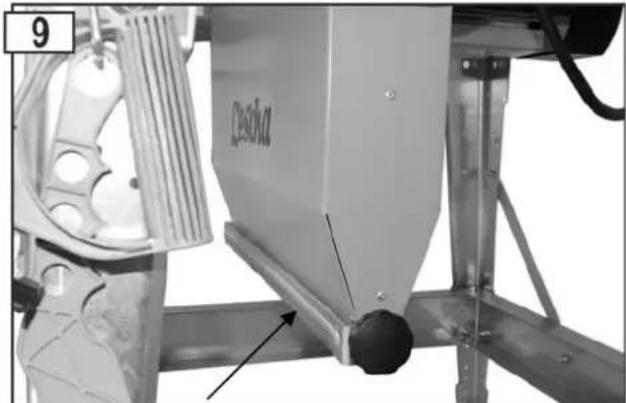

Se la segaiene collegata un impianto di aspirazione trucioli:

quantità d'aria necessaria 1150m^3 /h depressione del manicotto di aspirazione 1160 pa ad una velocità dell'aria di 20 m/s
- accendere l'impianto di aspirazione prima di iniziare la lavorazione.

• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
• Tenere in considerazione gli influssi ambientali:

non esporre la macchina alla pioggia
non usare l'apparecchio in ambienti umidi o bagnati;

• garantire un'illuminazione adeguata.

nonutilizzare lamachina vicino a liquidi ogas inflammabili.

Non lasciare mai la sega incustodita.
- Attenersi alle disposizioni nazionali e all'età minima dell'utente dell'apparecchio da esse eventualmente indicata.
- Tenere lontane eventuali altri persone.

L'operaire è responsable nei confronti di terzi nella zona di lavoro.

Non lasciare che altre personne, in particolare i bambini, tocchino l'utensile o il cavo.

Tenere queste persone lontane alla zona di lavoro.

• Durante il lavoro di taglio mettersi lateralemente rispetto alla zona di pericolo (lama).
• Iniziare il taglio solo quando la lama della sega ha raggiunto il numero di giri necessario.
• Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel Campo di potenza specificato.
• Usare la sega circolare solo con tutti dispositivi di protezione perfettamente montati. Impiegare il cuneo divisore accluso. La regolazione del cuneo divisore è illustrata alla foto 40.

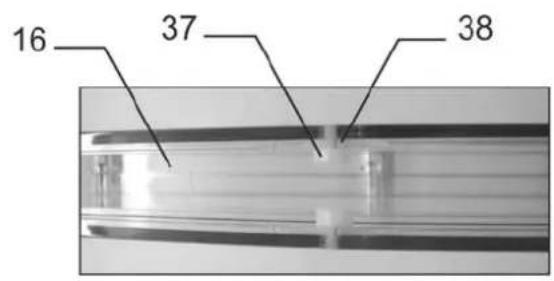

• Sostituire l'inserto in caso di fessura di taglio spostata.
  Nonutilizzare lame incrinate o la cui forma sa stata modificata.
  Utilizzare solo lame affiliate, visto che le lame consumate non solo augmentano il rischio di contraccolpi, ma sovraccaricanoanche il motore.
• Non utilizzato lame di seghe in acciaio ad alta resistenza (HSS), in quanto questo tipo di acciaio è duro e fragile; possono essere utilizzati solo utensili conformi alla norma EN 847-1.

L'impiego di altri utensili e accessori potrebse implicare il pericolo di infortuni per l'utilizzatore.

Verificare che la lama della sega corrisponda alle misure indicate in "Scelta della lama" e sua adatta al materiale del pezzo.

• Segare sempre e sostanto un pezzo alla volta. Non segare mai diversi pezioni contemporaneamente o pezzi singoli raggruppati in una fascina. Sussiste il pericolo che i singoli pezioni vengano afferrati alla lama della sega in modo incontratto.
• Assicurarsi che i pezioni tagliati non vengano afferrati alla corona dentata della lama e che non vengano proietti lontano.
• Non utilizzato la sega per scopi diversi da quelli previsti (vedere "Utilizzo conforme alla finalità d'uso").
• Prima di segare rimuovere tutti i chiodi e gli oggetti metallici dal pezzo.
  Assicurarsi che il pezzo non contenga cavi, funi, spaghi o simili.
• Segare solo pezzi di dimensioni tali da consentirne il blocco sicuro durante il lavoro.
• Tagliare solo legno di 15cm di spessore massimo.
• Per il taglio trasversale di legno in tronchi è necessario assicurare il pezzo contro possibili rotazioni mediante una maschera per la foratura o un dispositivo di appoggio. Usare una lama adatta al taglio trasversale.
• Per il taglio longitudinale di pezioni stretti (distanza tra lama e battuta parallela inferiore a 120mm ), impiegare l'asta di spinta.
• Mantenere sempre una distance di sicurezza sufficiente rispetto alla lama della sega.
• La sega continua a girare. Attendere l'arresto completo della lama prima di rimuovere schegge, trucoli e residui.
  Non frenare la lama della sega premendo lateralmente.
  Non rimuovere le schegge, i trucoli e i residui con le mani alla zona di pericolo della lama della sega.
• Rimuovere i residui di taglio (in base alle esigenze) alla macchina per non compensettera la sicurezza sul posto di lavoro. Lo stesso vale per i trucoli. La linea di evacuatione dei trucoli delve essere mantenuta libera.

• Specnere la macchina e disinserire la spina di alimentazione alla presa nei seguenti casi:

• interventi di riparazione

• interventi di manutenzione e pulizia
• Eliminazione di anomalie (tra cui la rimozione di schegge incastrate)
• Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
• Trasporto della macchina

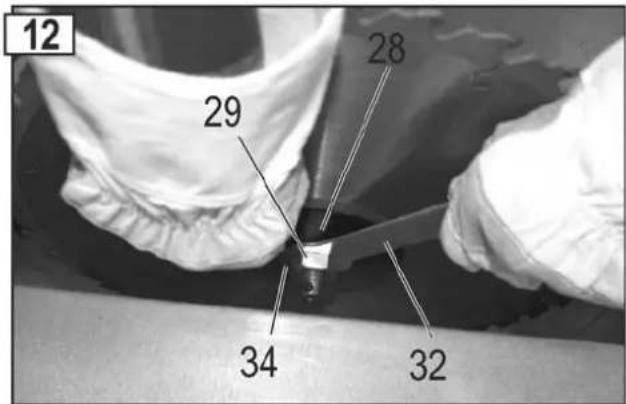

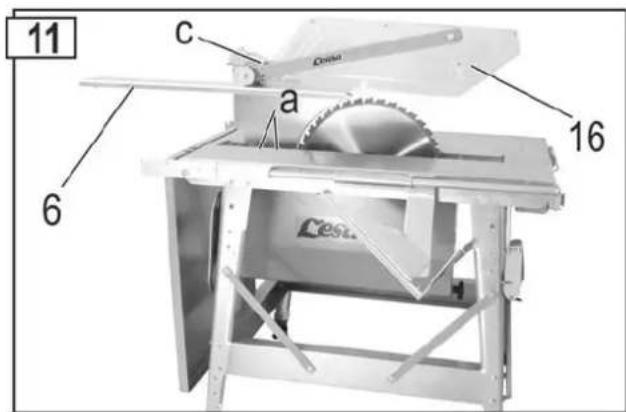

  Sostituzione della lama della sega

• Abbandono (anche per interruzioni di breve durata)

• Curare la macchina con grande attenzione:

• conservare gli utensili affilati e puliti per poter lavorare meglio e con maggiore sicurezza.

• Attenersi alle norme di manutenzione e alle istruzioni per il cambio utensile.

• mantenere le maniglie asciutte e libero da olio e grasso.

• Controllare se la macchina presente danneggiamenti:

• Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

• Controllare se le parti mobili funzionano in modo ottimale nelle bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della sega, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste.
  Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
  Sostituire le etichette di sicurezza danneggiate o ileggibili.

Non lasciare inserta alcuna chiave per utensil!
Prima dell'accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi.
- Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.

Sicurezza elettrica

• Esecuzione dei conduttori di collegamento conforme a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

1,5 mm² nei cavi aventi una lunghezza fino a 25 m
2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto
- Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altri materiale termoplastico della stessa consistenza meccanica o rivestite con quello materiale.
- L'utente deve proteggere se stesso delle scariche elettriche. Evitare il contatto di parti del corpo con componenti a massa.
- La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
In caso di utilizzo di una bobina per cavi, svolgere completeness il cavo.
- Non utilizzato il cavo per scopi per i quali non sia adatto Proteggere il cavo da calore, olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina nella presa.
- Controllare regolarmente il cavo della sega e farlo sostuire da un technician specializzato se presenta danneggiamenti.
- Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.
- Controllare regolarmente i cavi di prolunga e sostituurli quando sono danneggiati.
- Non utilizzato conduttori di collegamento difettosi.
- All'aperto utilizesolo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
Nonutilizzarecollegamenti elettrici provvisori.
Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
- Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza.
Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei loro centri di assistenza.
Utilizzato soltanto pezzi di ricambio originali. L'utilizzo di pezioni di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina agli responsabilità per i danni da cui risultanti.

Preparazione alla messa in funzione

Per garantire un funzionamento ottimale della macchina, attenersi alle norme indicate.

• Posizione are la macchina in un luogo che soddisfi le seguenti condizioni:

• all'aperto
  antisdrucciolo

• resistenza alle vibrazioni
• piano
  esente da rischi di inciamento

• rapporti di luce sufficienti

• Prima dell'uso controllare sempre:

• se i cavi presentano dei difetti (strappi, tagli, ecc.)

non usare mai cavi difettosi;

• lo stato ineccepibile della protezione lama;
• la posizione del cuneo divisore (vedi foto 40)
• lo stato perfetto della lama
• se l'asta di spinta è a portata di mano

Non usare lame danneggiate o deformate
Nonutilizzare lame in HSS (acciaio superrapido)
- Durante il lavoro di taglio mettersi lateralmente rispetto alla zona di pericolo (lama).

Messa in funzione

Controllo dei dispositivi di sicurezza

(prima di agli messa in funzione):

• Sollevare e abbassare la cappa di protezione onde accertarsi che si nuova liberamente. In posizione di riposo delve coprire per intero la lama della sega e poggiare sulla piatra del banco della sega. (Vedere anche "Possibili guasti").
• Attivazione/disattivazione interruttoro

Non utilizzare appearecchi il cui interrottore sa difficile da attivare e disattivare. Gli interrupttori danneggiati devono essere immediatamente riparati o sostuiti da un elettricista.

Freno

La lama della sega deve fermarsi entro 10 secondi, alla disinserzione. Se quello tempo viene superato significica che il freno è difettioso. Far riparare dal fabbricante o dalle ditte autorizzate da quest's ultimo.

• Asta di guida sostituire le aste di guida difettose con aste nuove.

Senso di rotazione della lama

Accertarsi che il senso di rotazione della lamma corrisponda sempre a quello individato sulla cappa di protezione (16) ↓.

Con i motori trifase, è possible invertire il senso di rotazione. A quello scopo inseire un cacciavite nell'apposita fessura sul collare della presa e con una leggera pressione, girando verso sinistra o verso destra, regolare il senso di rotazione corretto.

Scelta della lama

Osservare lo spessore del cuneo divisore "S", inciso sul lato del cuneo divisore.

Il cuneo divisore non deve essere più stretto del corso della lama e non deve essere più spesso della larghezza della sua fessura di taglio.

Il diametro minimo e massimo della lama sono indicati sulla targhetta dell'apparecchio.

Non utilizzato lame il cui numero di giri massimo indicate (vedere dicitura sulle lame della sega) sua inferiore al numero di giri del motore (vedere Dati tecnici)

① Allacciamento alla rete

Confrontare la tensione indicata sulla targhetta dell'apparecchio con quella dell'alimentazione, p. es. 230V , e collegare la sega ad una presa dotata di collegamento secondo le prescrizioni.

• Motore con corrente alternata.

Impiegare prese schuko (con messa a terra), tensione di rete 230V con interrottore differenziale (interrottore a corrente di guasto 30mA ).

• Motore trifase

impiegare prese CEE, a tre poli +N + PE tensione a 380 o 400 V con interrutatore differenziale (interrutatore a corrente di quasto 30mA

I cavi di collegamento o di prolunga dovranno essere conformi a DIN 57 282 (H 07 RN-F) con una sezione minima dei conduttori di:

1,5 mm per cavi fino a 25 m di lunghezza
- 2,5 mm per cavi或者其他 i 25 m di lunghezza.

Protezione: 16 A inerte

Impedenza di rete

In caso di condizioni della rete sfavorevole, durante l'accensione dell'apparecchio sono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarflio da una spia).

Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella.

Potenza assorbita \( {\mathrm{P}}_{1} \)	Impedenza di rete \( {Z}_{\max }\left( \Omega \right) \)
230 V~ 3,0 kW 0,07
400 V 3~ 4,4 kW 0,05

L'interruttore di accensione/spegnimento

Accensione

• Apire il coperchio dell'interruttore
• Premere il pulsante verde (I)

In caso di assenza di corrente, l'apparecchio si spegne automaticamente.

Per riaccenderlo, premere prima il pulsante rosso (O), poi di nuovo quello verde (I).

Spegnimento

Premere il pulsante rosso (O) o il pulsante rosso della copertura dell'interruttore.

Versione per corrente alternata (230 V)

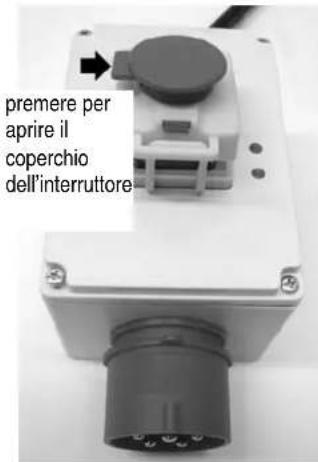

Versione per corrente trifase (400 V)

LED

LED accesi

Motore acceso - la lama gira

LED spenti

Motore spento - la lama non gira.

Solo un LED è acceso:

1) Guasto di una fase della rete: far controllare immeditamente il cavo di alimentazione da un elettricista.
2) Gruppo LED (361642) difettoso: far sostituire immediatamente da un elettricista.

Utilizzo della sega

Non mettere in funzione l'apparecchio perché ave prima fatto le presenti istruzioni per l'uso, ave asservato tutte le norme specificate e ave montato l'apparecchio nel modo descritto!

Prima di procedere a modifiche o regolazioni della sega (per es., sostuzione della lama, ecc.)

• Specnere l'apparecchio
• Attendere l'arresto della lama della sega
• Disinserire la spina di alimentazione

Prestare inoltre attenzione ai seguenti punti importanti:

• Portarsi al di fuori della zona di pericolo.
• Segare il pezzo con pressione costante.
  Non rimuovere mai le schegge, i trucoli e similii con le mani; rimuoverli solo quando la lama della sega èferma.

In anni caso rispettare tutte le norme di sicurezza.

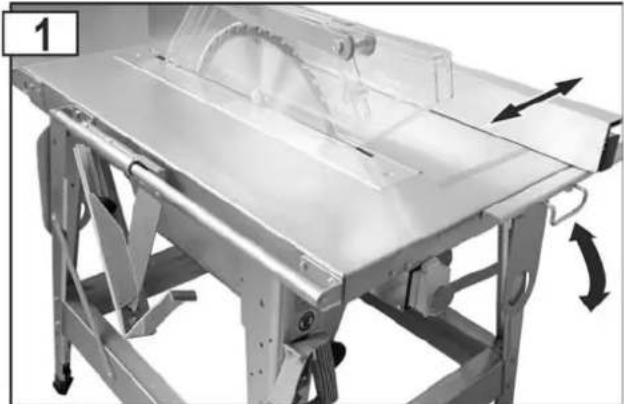

Istruzioni di lavoro

L'arresto longitudinale è regolabile in continuo nella direzione della freccia.

Il blocco dell'arresto longitudinale avviene mediante la leva eccentrica.

Sblocco: spingere la leva in direzione della sega

Blocco: spingere la leva in direzione opposa

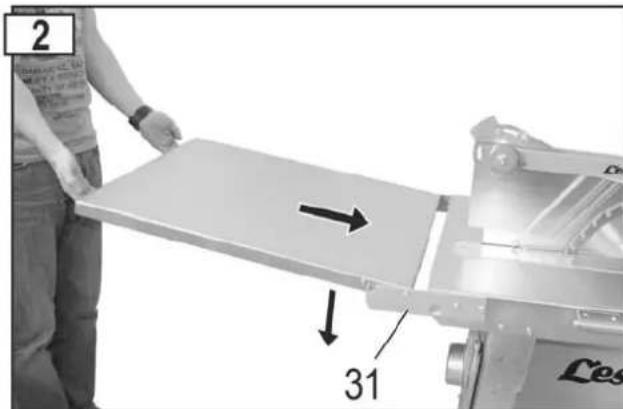

Applicazione della prolunga del banco

Sollevare la prolunga del ravolo. Spingere la prolunga nella direzione della freccia, quando abbassarla. Fare attenzione a che la prolunga si correttamente agganciata.

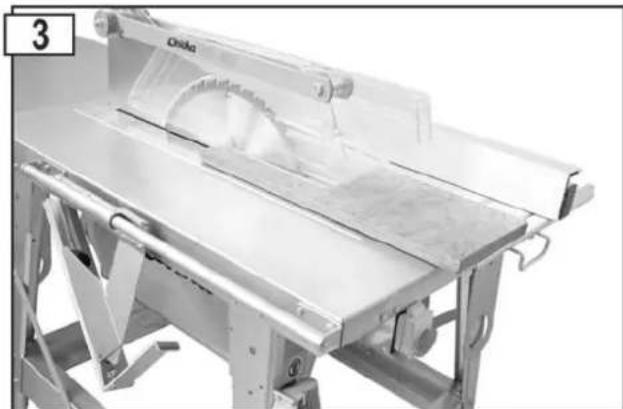

Taglio longitudina di massello

Guida parallela come guida per tagli trasversali

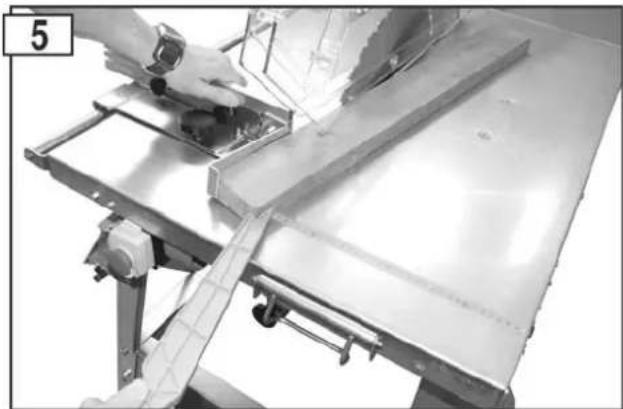

Taglio a cuneo con l'apposita guida di arresto

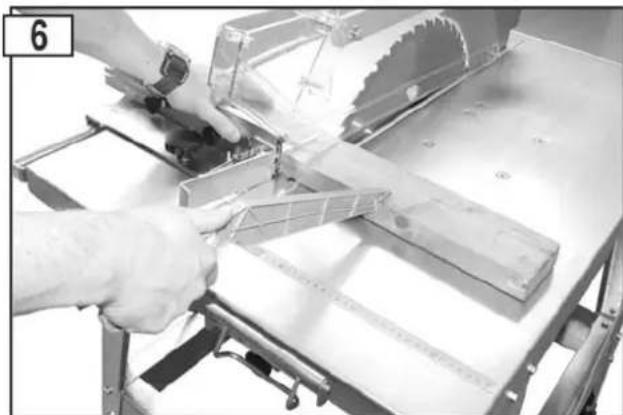

Uso dell'asta di guida

Uso della guida trasversale mobile

Collegamento di un dispositivo per l'aspirazione dei trucoli

Fessura espulsione trucoli chiusa (funzionamento con disposativo per l'aspirazione dei trucoli)

Per l'aspirazione dei trucoli è possibile collegare la sega a un apposto disposativo. (Ø manicotto di aspirazione: 100 mm). Collegare la lamiera di chiusura alla fessura di espulsione dei trucoli è avvitarla mediante vite a stella.

Fessura espulzione trucoli aperta (funzionamento alla dispositivo per l'aspirazione dei trucoli)

Impugnatura per spintore in legno

L'impugnatura per lo spintore in legno (35) viene avvitata su una davola idonea. Viene utilizzato per spingere in modo sicuro piccoli pezioni da lavorare La davola deve presentare una lunghezza tra 300 e 400 mm, una larghezza tra 80 e 100 mm ed un'altezza da 15 a 20 mm.

Se l'impugnatura per lo spintore in legno ednaneggiata, dovra essere sostituita.

Manutenzione e pulizia

Prima di agli'intervento di manutenzione e pulizia

Spegnere l'apparecchio
- Attendere l'arresto della lama della sega
- Disinserire la spina di alimentazione

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuali esclusivamente dal servizio di assistenza.

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezioni originali. Pezioni diversi potrebbero causare danni e lesions imprevedibili.

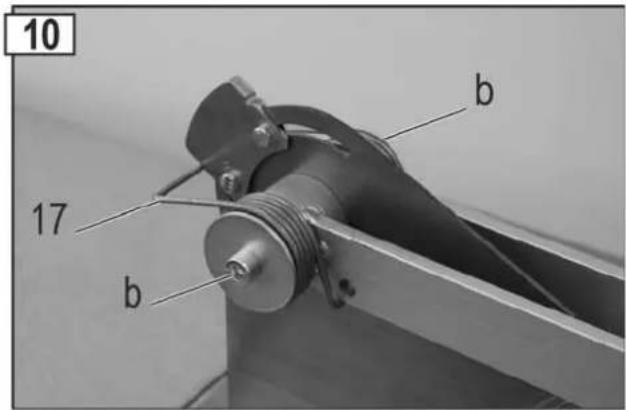

Pulizia

Per garantire la funzionalità della sega, prestare attenzione a quanto segue:

Non spruzzare acqua sull'apparecchio.
Rimuovere i trucoli e la polvere solo con una spazzola o un aspirapolvere.
- Pulire e oliare periodicamente tutte le parti mobili (ad es. supporto cappa di protezione). Fig. 10

Nonutilizzaremai grasso!

Utilizzare ad esempio olio per machine da cucire, olio idraulico fluido o spruzzi d'olio ecologico.

Assicurarsi che la lama della sega sa inossidabile e priva di resina.
- Eliminare i residui di resina dalla superficie del piano del banco.

1 I residui di resina possono essere rimossi con un comune spray per la manutenzione e la cura.

• La lama della sega è un componente soggetto a usura che si consuma con un utilizzo prolongato o frequente.

Sostituire quindi la lama della sega o farla affilare.

Manutenzione

Sostituzione della lama della sega

Prima di sostituire la lama della sega, disinserire la spina di alimentazione.

Pericolo di taglio! Lalama è pesante e può essere scivolosa.
Indossare quanti durante la sostituzione della lamà della sega.

Nonutilzzarelameinacciaio superrapidoHSS.
Nonutilizzare lame incrinate o la cui forma sua stata modificata.
- Scartare le lame che presentano incrinature (la riparazione non è consentita).
Utilizzare solo lame della sega affiliate.
L'affilatura della lama della sega è consentita solo a personale tecnico. Atteneri strettamente a quanto segue: assicurarsi che siano soddisfatti i requisiti di bilanciamento degli utensili in conformità a EN 847-1:2005+A1:2007 6.2.3.2.

Pericolo di ustioni! Subito dopo il taglio, la lama è ancorta calda.

1. Allentare le viti dell'inserto del banco (6).
2. Sollevare la cappa di protezione (16).
3. Sollevare l'inserto del banco (6) e spingerlo all'indietro. La cappa di protezione rimane automaticamente in tale posizione.

1. Inserire il perno (34) nell'albero motore e allentare il dato di serraggio (29). (Filettatura sinistra)

1. Ora è possibile rimuovere la flangia anteriore della lama (28) e la lama (27).
2. Pulire le flangie della lama.
3. Inserire una lama nuova o affilata.

Controllare il senso di rotazione corretto della lama della sega: la freccia sulla lama e la freccia sulla cappa di protezione devono essere rivolte nella stessa direzione!

1. Reinserire la flangia anteriore della lama.
2. Serrare nuovamente il dato di bloccaggio (29).
3. Fissare l'inserto del banco (6).
4. La vite di arresto (c) non deve essere rimossa.

Sostituzione dell'inserto del banco

Prima della sostituzione dell'inserto del banco disinserire la spina di alimentazione.

Sostituire un inserto del banco consumato o danneggiato.

1. Allentare le viti dell'inserto del banco (6).
2. Sollevare la cappa di protezione (16).
3. Sollevare l'inserto del banco (6) e spingerlo all'indietro. La cappa di protezione rimane automaticamente in tale posizione.
4. Togliere i 2 dadi (a) e rimuovere il cuneo (12) e la cappa di protezione.
5. Inserire un nuovo inserto del banco (6).
6. Fissare il cuneo medianta la cappa di protezione (per le regolazioni del cuneo vedere figura 13).
7. Fissare l'inserto del banco (6).
8. La vite di arresto (c) non deve essere rimossa.

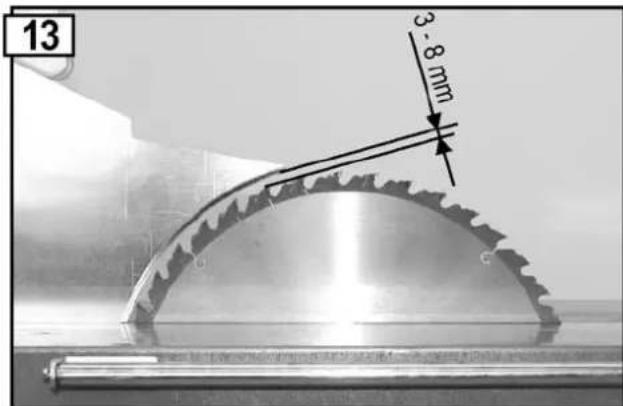

Regolazioni del cuneo

Controllare la regolazione del cuneo dopo agli sostituzione della lama della sega e dell'inserto del banco.

Trasporto

Prima di ogni trasporto:

Spagnere l'apparecchio
- Attendere l'arresto della lama della sega
- Disinserire la spina di alimentazione
Gli accessori come gli arresti devono essere fissati o serrati saldamente alla macchina.

Magazzinaggio

Spina di alimentazione

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.

• Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della sega e garantire un facile azionamento della stessa:

• Effettuare una pulizia di fondo.

• Trattare tutte le parti mobili con un olio ecologico.

Nonutilizzaremai grasso!

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Possibili guasti

Prima di rimuovere qualsiasi guasto

• Spagnere l'apparecchio
• Attendere l'arresto della lama della sega
• Disinserire la spina di alimentazione

Dop la rimozione di qualsi a go, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Guasto Possibile causa Eliminazione
La macchina non si avvia dopo l'accensione	Assenza di correnteCavo di prolunga difettosoMotore o interrettore difettosi	Controllare il fusibileControllare il cavo, non riutilizzare i cavi difettosiFar controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farli sostuire con pezzi di ricambio originali
Lalama della segasibiocca durante il taglio	La lamada della sega è consumataAvanzamentoecessivo	Sostituire la lamada della sega (27)Lasciare raffreddare il motore e continuare a lavorare con una pressione ridotta
Macchie di bruciatura sui puntidi taglio	La lamada della sega è consumata	Sostituire la lamada della sega.
La segavibra	Lama della sega deformataLama della sega non montata correttamente	Sostituire la lamada della sega.Fissare correttamente la lamada della sega
Azionefrenante insufficiente (tempodi di frenata < 10 sec.)	Freno motore difettosoDisco del freno consumato	Far controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farli sostuire con pezzi di ricambio originali
Il motore non è abbastanza potente e si surriscalda	2. fase nei motori trifasecavo di prolonga troppo lungo o sezione del cavo troppo piccolalama non affilata	far controllare i fusibili e i cavi di alimentazione da un elettricistavedi capitolo Messa in eserciziofar riaffilate la lamà o sostiturla
La cappa di protezione non si muove liberamente	Collegamento a vite troppo stretto	Allentare il collegamento a vite, finché la cappa di protezione non si muove liberamente (fig. 10)

In caso di ulteriori anomalie o domande rivolgersi al proprio rivenditore locale.

Dati tecnici

Tipo CBL 450
Tensione di rete 230 V~ 400 V 3~
Frequenza di rete 50 Hz
Potenza motore P1 3,0 kW - S 6	- 40 % 4,4 kW - S 6
Potenza motore ceduta P2 2,2 kW -S 6	- 40 % 3,5 kW -S 6
Numero di giri a vuoto 2698 min	-1
Lama in metallo duro	Ø 450 x 2,8/3,8 x Ø 30 mm 40 dents
Diametro della lama - Ø max./min.	445 - 450 mm
Profondità di taglio Ca. 150mm
Dimensioni banco 1000 x 660 mm
Altezza banco 850 mm
Peso Ca. 90 kg
Larghezza degli elementi della guida per il cuneo	12 mm
Cuneo: larghezza dell'apertura della guida 12,1 mm
Spessore 3 mm
Ø collegamento per manicotto di aspirazione	100 mm
Fusibile di alimentazione	16 A inerte
Categoria di protezione	IP 54
Anno di costruzione	vedere ultima pagina

Descrizione dell'apparecchio / Pezzi di ricambio

Posi-zione	N.ordinazione	Denominazione
1	361685	Piano banco della sega
2	361622	Gamba del banco
3	360104	Piedino ad incastro
4	361691	Profilato lungo
5	361690	Profilato certo
6	361025	Inserto banco
7	361026	Golfare
8	361109	Gancio attrezzi
9	361782	Cassetta racolta trucoli
10	361157	Raccordo di aspirazione
11	361162	Lamiera di chiusura
12	361694	Cuneo divisore
13	361777	Supporti cappa
14	361778	Supporti cappa
15	361703	Comando
16	361625	Protezione lama
17	360528	Dispositivo di bloccaggio
18	361702	Molla di torsione doppia (fig. 10)
19	361735	Arresto longitudinale senza riga a T
20	361680	Riga a T (alluminio)
21	361684	Guida di arresto
22	360005	Angolare di arresto compl.
23	361313	Listello di battuta
24	361750	Guida di arresto per taglio a cuneo
25	361682	Supporti
26	361687	Albero guida
27	360213	Lama della sega in metallo duro
28	361635	Flangia lama - anteriore (fig. 12)
	361636	Flangia lama - posteriore (non illustrato)
29	391035	Dado di bloccaggio M 20, LH (fig. 12)
30	361775	Prolunga banco
31	361774	Staffa perno per prolunga banco (fig. 2)
32	361112	Chiave poligonale SW 30/19 (fig. 12)

Posi-zione	N.ordinazione	Denominazione
33	361733	Asta di spinta
34	361111	Spina di bloccaggio (spina di manovra) (fig. 12)
35	361700	Impugnatura per spintore in legno
36	361609	Interruttore e connettore combinati per corrente trifase
36	361656	Interruttore e connettore combinati per corrente alternata
	361641	Motore (corrente trifase)
	361637	Motore (corrente alternata)
	360874	Zoccolo (corrente trifase)
	360145	Zoccolo (corrente alternata)
	361599	Condensatore 60 μF
37	361759	Vite a testa cilindrica M 8x8 in plastica
38	361760	Rondella in plastica
39	361769	Profilato

Ricambi

Rilevare i ricambi dal relative disegno e alla distinta.

Ordinare ricambi:

La fonte di acquisto è il fabbricante
Dati necessari all'ordinazione:

• tipo di apparecchio
  -no.apparecchio
  -no. ricambio

• denominazione del ricambio

• quantità desiderata

Esembio: tipo CBL 450, no. appearecchio 0987, 360213 lama della sega in metallo duro, 1 pezzo

Comutator pornire/oprine Pornire
