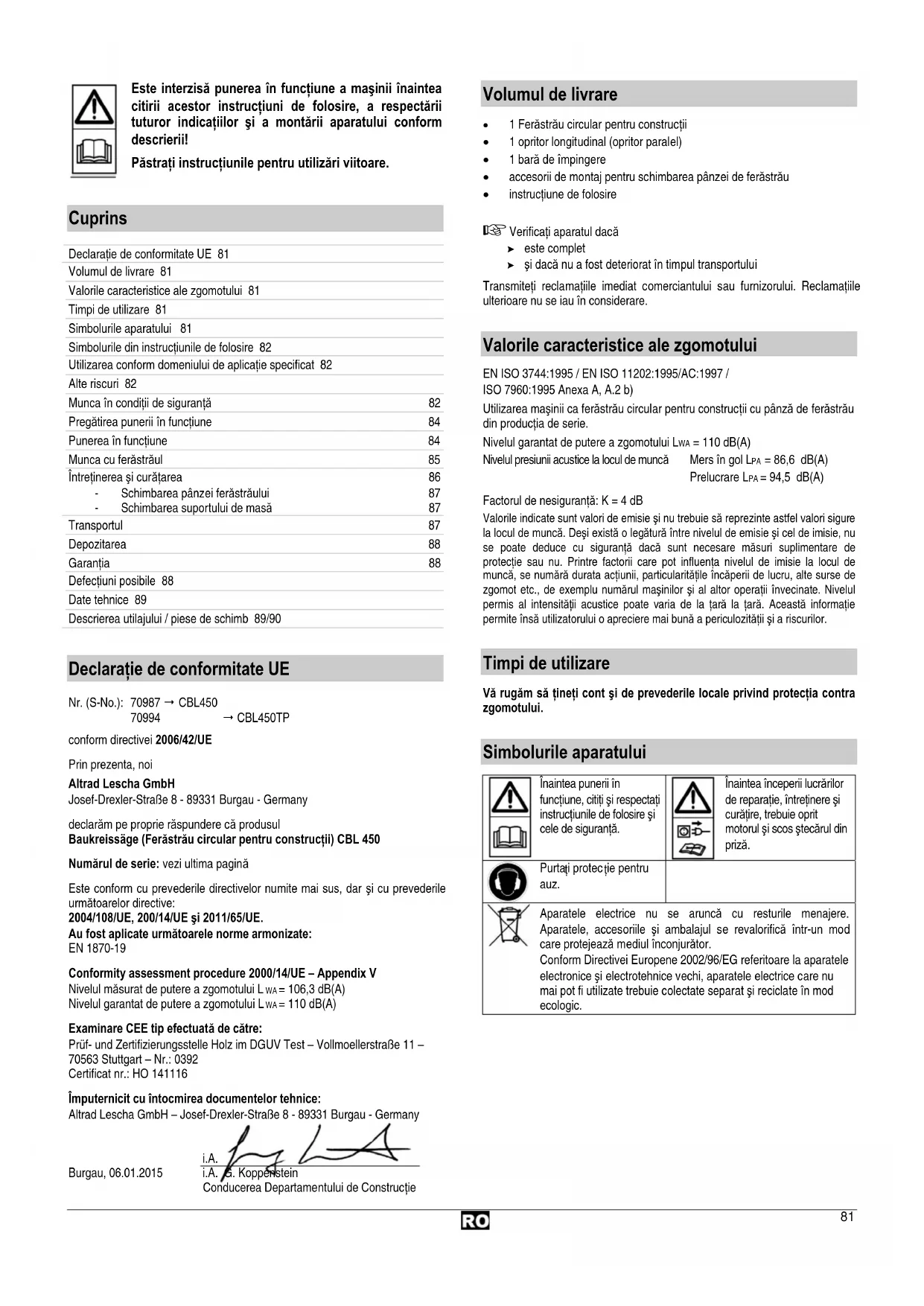

MANUAL DE UTILIZARE CBL 450 Lescha

Este interzisa punerea in functiune a masinii inaintea citirii acestor instrutiuni de folosire, a respectarii tuturor indicailor si a montarii aparatului conform descririerii!

Păstrati instruetiunile pentru適用ă viitoare.

Cuprins

Declaratie de conformitate UE 81

Volumul delivre 81

Valorile characteristica ale zgomotului 81

Timpi de'utilizare 81

Simbolurile aparatului 81

Simboluride din instructiunile de folosire 82

Utilizarea conform domeniului de aplicatie specificat 82

Altere riscuri 82

Munca in condiţii de siguranta 82

Pregatirea puneri in functiune 84

Punerea in functiune 84

Munca cu ferăstrăul 85

Intretinerea si curatarea 86

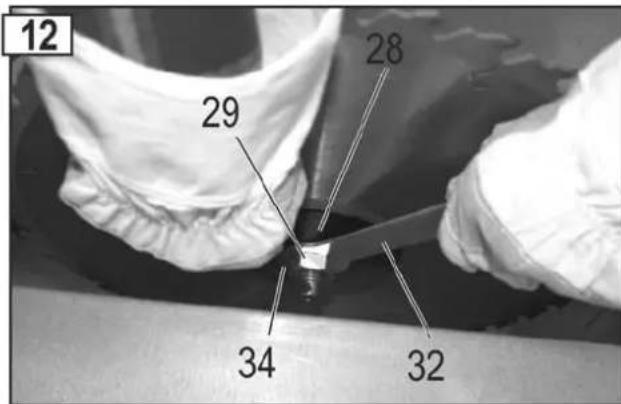

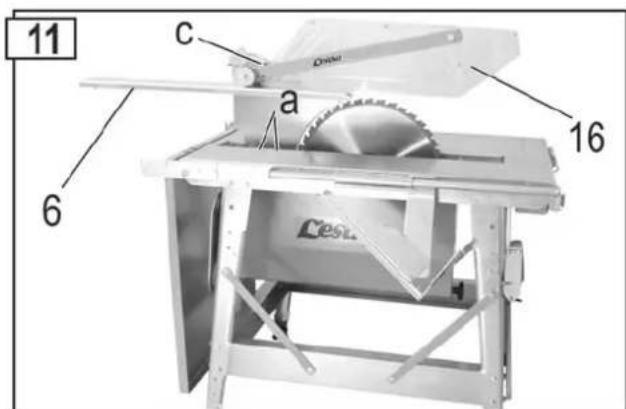

• Schimbarea panzei ferastrului

Schimbarea suportului de masã 87

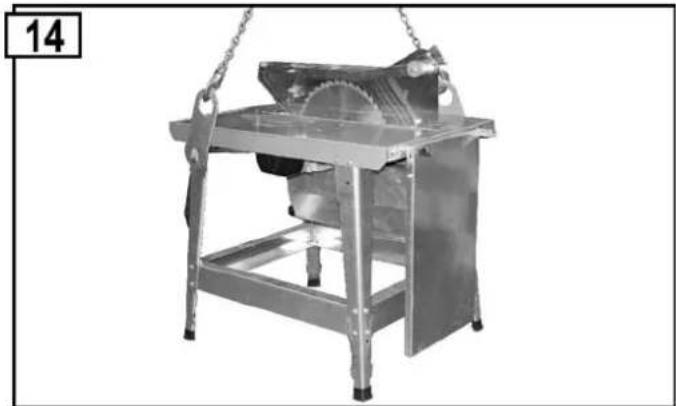

Transportul 87

Depozitarea 88

Garantia 88

Defectiuni posible 88

Date tehnice 89

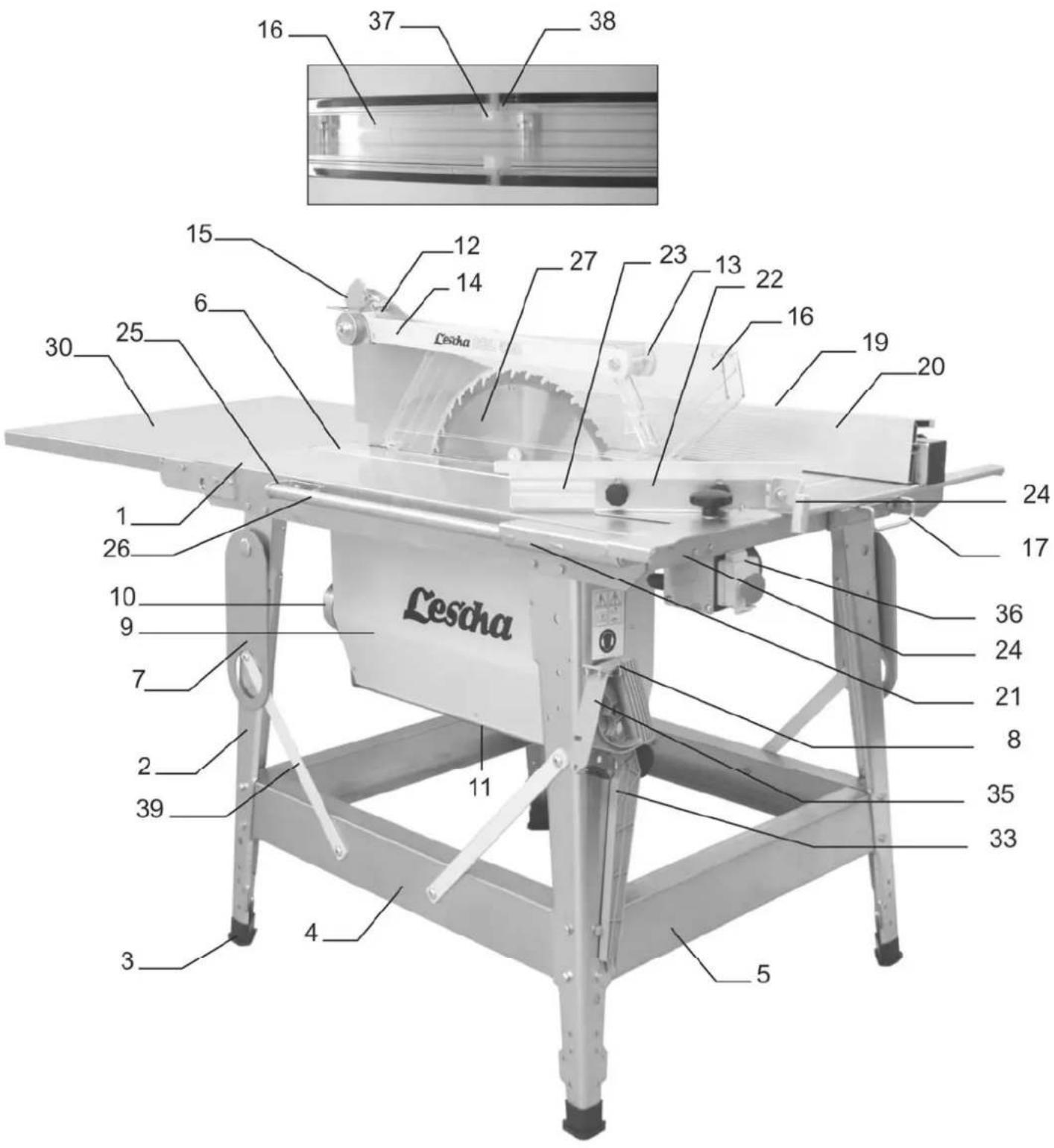

Descriereautilajulipiese deschimb89/90

Declaratie de conformitate UE

Nr. (S-No.): 70987 → CBL450

70994

→CBL450TP

Numárul de série: vezi ultima pagină

Este conform cu prevederile directivelor numite mai sus, dar si cu prevederile urmatoarelor directive:

Au fost aplicate urmatoarele norme armonizate:

EN 1870-19

Nivelul masurat de putere a zgomotului Lwa = 106,3 dB(A)

Nivelul garantat de putere a zgomotului LwA = 110dB(A)

Examinare CEE tip efectuata de catre:

1 Ferästräu circular pentru constructii
1opritor longitudinal (opritor parallel)
1 barà de impingere
- accesori di montaj pentru schimbarea pânzei de ferăstrău
- instructiune de folosire

Verificationaparatuldaca

estecomplete
si dacă nu a fost deteriorarat in timpul transportului

Transmiteti reclamatatiile imediat commerciantului Sau furnizorului. Reclamatiile ulteriorioare nu se iau in considerare.

Valorile characteristica ale zgomotului

EN ISO 3744:1995 / EN ISO 11202:1995/AC:1997 /

ISO 7960:1995 Anexa A, A.2 b)

Utilizarea maşinii ca ferăstrău circular pentru constructi cu pânza de ferăstrău din productia de series.

Nivelul garantat de putere a zgomotului LwA = 110dB(A)

Nivelul presiunii acustice la locul de munca Mers in gol LP_A = 86,6 dB(A)

Prelucare L_PA = 94,5 dB(A)

Factorul de nesiguranta: K = 4 dB

Valorile indicate sunt valori de emisie si nu trebuie sa reprezinte astfel valori sigure la locul de munca. Dei existo o legatura intre nivalul de emisie si cel de imisie, nu se poate deduce cu siguranta daca sunt necessare masuri supplementare de protectie Sau nu. Printre factorii care pot influenta nivalul de imisie la locul de munca, se numara durata actiunii, particularitate incaperii de lucru, alte surse de zgomot etc., de exemplu numarul masinilor si al altero operatii invecinate. Nivelul permis al intensitate acustice poate varia de la tarla tara. Aceastat informatie permite insa utilitorului o apeciere mai bun a periculozitati si a riscurilor.

Timpi de'utilizaré

Và rugam sá tinei cont si de prevederile locale privind protectia contra zgomotului.

Simbolurile aparatului

Inaintea puneri in functiune, cititi si respectati instruunctiunile de folosire si cele de siguranta.

Inaintea inceperii lucrailor de reparatie, intretinere si curatire, trebuie oprit motorul si scos stecarul din przya.

Purtaj protectie pentru auz.

Aparatele electrice nu se aruncă cu resturile menajere.
Aparatele, accesoriileși ambalajul se revalorifică intr-un mod care protejează mediu inconjurator.

Conform Directivei Europene 2002/96/EG referitoare la aparatele electronice si electrotehnice vechi, aparatele electrice care nu mai pot fi utilizetrebuie colectate separat si reciclate in mod ecologic.

Simbolurile din instructiunile de folosire

Pericol iminent sau situație periculoasă. Nerespectarea acestor indicatori poate cautza accidentari sau daune materiale.

Indicatiți importante privind utilizarea competență. Nerespectarea acestor indicatori poate duce la perturbați.

Instructiuni de folosire. Aceste indicatori că ajută să folositi în mod optim toate functuriile.

Montarea, folosirea și intreținerea. Aici vi se explică exact ce aveți de făcot.

Utilizarea conform domeniului de aplicatie specificat

• Ferăstrăul circular pentru constructii este prevăzut exclusiv pentru tăieri pe lungimeși transversale de lemn masivși materiale pentru plăci de lemn, cum ar fi PAL, panele, plăci din MDF cu sectiune transversala patrata sau dreptunghiulară, cu grosime/inaltime de max. 150 mm, in aer liber, in afara spatilor acoperite, folosind pânze de ferăstrău circular HM, conform EN 847-1. Diametrul pânzei de ferăstrău trebuie să fie în 445 si 450 mm.

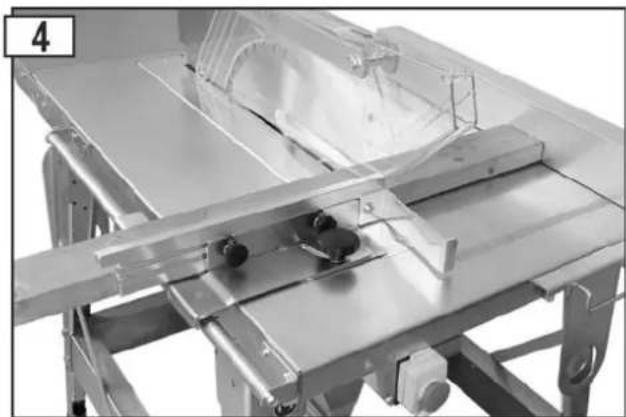

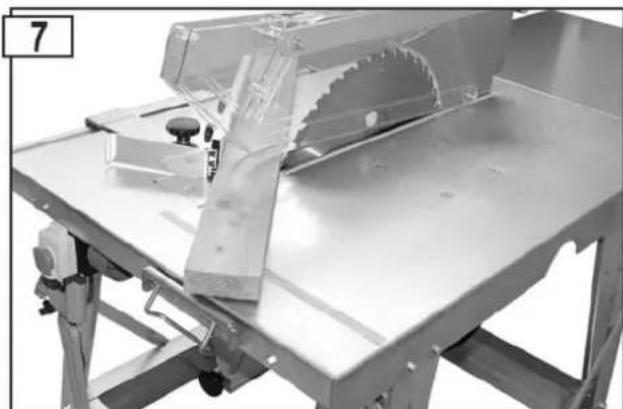

• Täieturile transversale trebuie sä fié efectuate numai cu opritorul transversal montat.
• Este permisă doar prelimucrarea AESelor care se pot positiona in siguranta.
  Utilizarea de panze de ferastrau din otel HSS (otel rapid inalt aliat) nu este permisă, deoarece acest otel este durși casabil. Pericol de ranire prin ruperea panzei de ferastrau si raspandrea de fragmente de panza de ferastrau.
• Prin folosirea conforma destinatiei se intelege si respectarea conditjilor de montaj, folosire, intreitrere si reparatie impuse de producator, dar si respectarea masurilor de siguranta prevazute in aceste instructjuni.
• Trebuie respectate mâsurile de prévenir a accidentelor valabile pentru/utilizare, CAT alte reguli general valabile in medicina mucii si in ale tehnicii de siguranta.
• Orice alt mod de utiliser este considerat neconform cu domeniul de aplicatie specificat. Produccatorul nu raspunde de daunelde orice natura provocate, astfel: riscul ii revine in intregime utilitorului.
• Producedurul nu raspunde de daunelie provocate de modificarile arbitraraduse ferastraului.
• Montarea, folosirea si intretenerea ferästrăului este permisă numai personelor, care sunt instruite si cunosc pericolele. Lucrăile de reparativi pot fi efectuate numai de noi, resp. de firme de prestare a serviciilor numite de noi.
• Acest aparat nu trebuie să fie'utilizat în mediu cu pericol deexplozie.
• Bucățile de metal (cuie, etc.) trebuie neapărat indepărtate din materialul ce urmează să fie tăiat.

Altere riscuri

In ciuda'utilizarii corecte si a respectarii tuturor masurilor de protecte in vigoare, mai apar alte riscuri datorita constructie conform scopului de folosire.

Aceste riscuri pot fi diminuate dacă se respectă in totalitate „Măsurile de siguranta“, „Utilizarea conform destinatiei" si instrukturine de folosire.

Atentia si precautia diminuează riscul accidentarii personelor si riscul pagubelor materiale.

• Pericol de accidentare a degetelor si a mainilor cu utilajul (panza ferastrului) sau cu piesa. De aceea purtati manusi de protectie (de exemplu la schimbarea panzei de ferastru).
  Pericol de ranire in cazul independartarii talasului cata vreme panza de ferastrau se mai invarte. Indepartati talasul numai dupa ce panza de ferastrau si aggregatul ferastraului (motorul) s-au oprit.

• Accidentarea datorata bucătilor de piëse aruncate.
  Reculul piesei sau al unor bucatai de piesa.
  Ruperea 日 aruncarea panzei ferastrului.

• Folosi tferastrul doar cu disposizitvele de protectie complete si corect fixate si nu schimbati nimic la masină, ce ar putea diminua siguranta.

• Emisie de pulberi de lemn dăunatoare sanatajii. De aceea, puratai o masca de graf.
• Periclature datorata curentului electric in cazul utilizani unor racorduri electricne necorespunzatoare.
• Atingerea unor parti sub tensiune la piese electrice beschise.
  Deteriorarea auzului datorita unor lucariri indelungate fara protejareau auzului.

Cu toate māsurile de precautie luate mai pot rāmāne alte riscuri greu de definit.

Securitatea in lucru

Folosite necorespunzator, masinile de prelimcra a lemnului pot fi periculoase. La folosirea utilajelor elecrice trebuie respectate masurilefundamentale de protectie, pentru a exclude riscurile incendiilor, aleelectrocutarii si accidentarii personelor.

Inainte de a pune in functiune acest aparat, cititi si respectati urmatoarele reguli precum si disposziilile privind securitatea muncii valabile in tara, pentru a va feri pe Dvs. si alte persone de traume posibile.

Transmiteti regulile de securitate tuturor personelor care vor utiliza aparatul.
Pasta atentie acoste reguli de securitate.

• Familiarizati-va cu acestutilaj inaintea puneri lui in functiune cu ajutorul instructiunilor de folosire.
  Lucrati cu precautie. Fiti atent la ce faceti. Lucrati rational. Nu folosiiti aparatul cand sunteti obosit sau sub influenta drogurilor, a alcoholului sau a medicamentelor. Un moment de neatentie in timul folosirii aparatului poate conducve la accidente serioase.

• Evita potizii anomale ale corpului. Asigurat-va stabilitatea si mentinietva tot timul echilibrul. Nu va aplecati in fata.
  Purtati imbracamnte delucru potrivita:

• nu purtai haine largi pau bijuterii (pot fi prinse de pàrtile mobile ale masinii)

• incalamtinte rezistenta la alunecare
• o plasa pentru părul lung

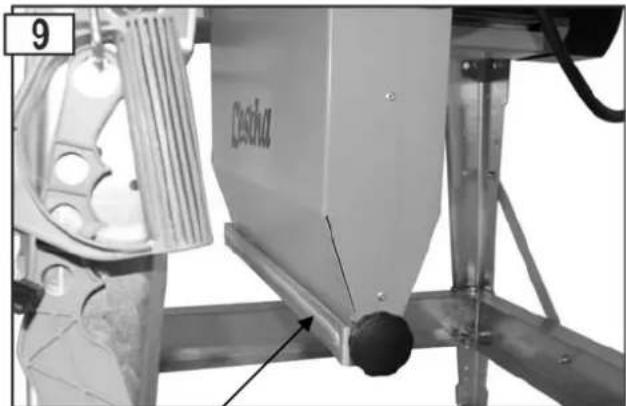

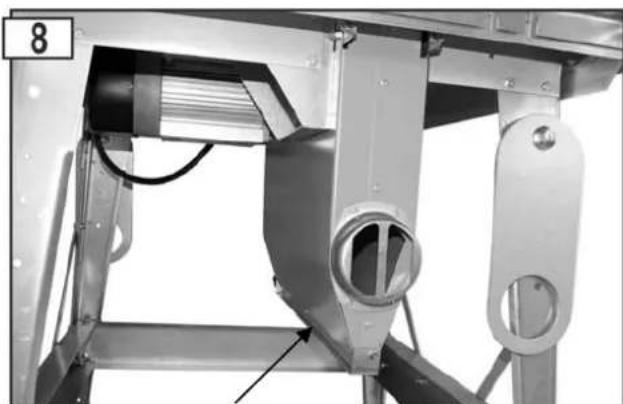

• volumul de aer nécessar 1150m^3/h
  subpresiunea pe suturile de aspiratie 1160 pa la o viteza a aerului de 20m / s
  Instalata de aspiratie trebuie conectata inainte de inceperea prelucrarii.

• Păstrați in ordine zona dvs. de lucru! Dezordinea poate provoca'accidente.
  Tineti cont de influentele mediului:

• Nu expuneti ferästräul ploii.

• Nu utilizati ferastraul intr-un mediu inconjurator umed saud.
  Asigurati-vo o iluminare suficienta.

• Nu utiliziati ferăstrăul in apropierte lichidelor sau a gazelor inflamabile.

• Nu lasati niciodata ferastrăul nasupravegheat.
  Utilizarea ferastraului cu banda de catre persone sub 18 ani este interzisa.

• Nu perimeteti apropiertea altero personae.

In perimetrul de lucru al aparatului, persona care o deserveste poarta raspunderea fata de alte persone.

Nu permitei altor persone, mai ales copilar, sa atinga utilajul Sau cablul.

Tineji-la distantă de zona d-voastră de lucru.

• In cursul tacierii cu ferastrau, plasati-va lateral fata de zona periculoasa (panza de ferastrau) a uneltei.
• Incepeti abia atunci taierea, cand banda ferastrului a atins turatia necessara.
• Nu suprasolicitate aparatul! Lucrati mai bine si mai sigur in intervalul de putere indicat.
• Folosiţi ferăstrăul doar cu dispositivole de proteție completeși corect fixate

Utilizati neaparat pana de despicat livrata
Introducerea si utilizarea penei de despicat se poate vdea in figura 13

In cazul devierii taiturii schimbati suportul de masa.
- Nu utilizati panze ale ferastraului fisurate sau care sunt deformate.
- Folosiţi doar pânze de ferăstrău bine ascuțite, deoarece cele tocite măresc pericolul recululuiși suprasolicitate motorul.
- Nu utiliziati pânze de ferăstrău din oțel rapid inalt aliat (HSS) deoarece acest oțel este casantși friabil; trebuie să fie/utilize numai unelte conforme cu EN 847-1.

Utilizarea altor unelte si a altor accesorii poate reprezenta un pericol de accidentare pentru dumneavoastră.
Aveji grijca panza de ferastrau sa fie conforma cu dimensiunile mentionate la capitolul „Selectie panza de ferestrau" si sa fie adevata pentru materialul piesei de prelucrat.
- Táiati numai o piesă odata. Nu tāiati niciodata mai multe piese deodata sau mai multe piese separate, stranse intr-un manunchi. Exista pericolul, ca piesele separate să fie prinse necontrolat de pânza ferăstrăului.
- Asigurat-va, că bucătile tăiate nu pot fi prinse de coroana dințata a pânzei ferăstrăuluiși aruncate in jur.
- Nu folositi ferastrul in alte scopuri decat acelea, pentru care a fost destinat (vezi "Folosirea conform destinatiei").
- Inainte de tāiere, indepartati toate cuiele sì obiectele de metal din piesa de prelucrat.
- Aveṭi grijā ca piesa de prelucrat sā nu contina cabluri, franghii, snururi sau alte obiecte similare.
Taiati numai bucai de lemn care au dimensiuni care dau posibilitatea unei fixari figure in cursul tacierii.
- Este permisă numai tăierea de lemn cu o grosime maximă de 15 cm.
- La tāierea transversalā a lemnului rotund este besoinar sā asigurati bucata de lemn impotrivara rotirii prinutilizarea unui sablon sau a unui dispositiv de fixare. Trebuie utilizata o pānzá de ferāstrau adecvatā pentru tāieri transversale.

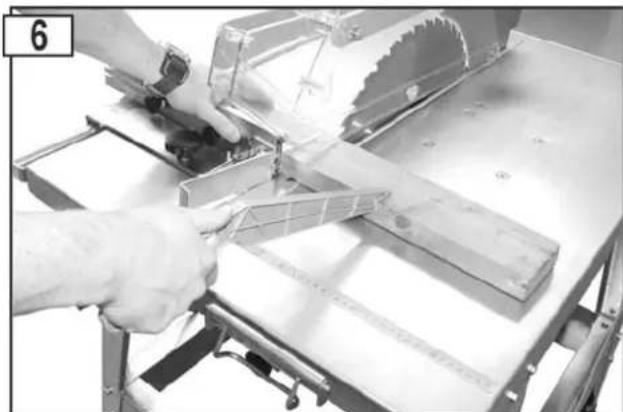

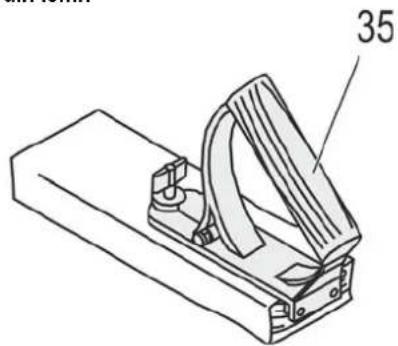

- Folosi tara de impingere la taierea in lungime a pieselor inguste (distantà intre panza ferastrăului si opritorul paralle de sub 120 mm).
- Mentineti permanento distanţa sufficienta de pânza de ferăstrău.
- Pânză de ferăstrău se rosteșe. Așteptăi până pânza de ferăstrău se opreșe, inainte de a indepță rasaști, talașul si resturile.
- Nu franati panza ferastrăului prin apăsare laterala.
- Nu indeparta ti cu mana aschile, talasul si resturile din zona periculoasa a benzii ferastraului.
- Indepartati resturile rasmase dupa taiere (conform cerintelor) de pe masina, pentru a nu afecta siguranta la locul de muncă. Acelasi lucru este valabil si pentru rumegus, calea de evacuire a resturilor trebuie să fie mentinută curata.
- Opriti masina si scoatei stecarul din priza in timpul:

• la efectuarea lucrarilor de reparatie
  la efectuarea lucrarilor de intretinere scuratire
• la efectuarea lucrilor de reparatie a avariilor (incluzand 日 indepartarea aschiilor prince)
  verificari legaturil de alimentare cu energia electrica, dacnun sunt cumva incurcate Sau deteriorate
• transportului ferăstrăului
  schimbari panzei ferastrului

• pārāsirīi ferāstrāului (ṣi in timpūn intruperilor de scurtā duratā)

• Intretineti ferastraul cu grijia:

• Păstrați uneletele ascutiteși curate pentru a putea lucra mai bineși mai sigur.

• Respectati regulamentul de intrejinere si individaile pentru inlocuirea utilajului.
  Pastrati manerele uscate si fara ulei Sau grasime.

Verificati dacă masina nu cumva prezintă eventuale deteriorari:

• Inaintea utilizarii in continuare a aparatului, trebuie verificata cu grijaj functionarea ireprosabila si conforma domeniului de aplicatie specificat a dispositivelor de protectie.
• Verificatu dacà pàrtile mobile fonctioneză ireprosăbil, dacă nu sunt blocate sau deteriorate. Toate piesele trebuie să fie montate corect si trebuie să indeplinească toate condițiile pentru ca aparatul să functioneze ireprosăbil.
  Dispositivile de protectie si piesele defecte trebuie reparate sau inlocuite in mod competent de catre un atelier specializat autorizat daça nu este prevazut alteve in instruetiune de folosire.

Autocolantele de siguranta deteriorate sau ilizibie trebuie inlocuite.

• Nu lasati chei in utilaj!
  Verificatiintotdeauna inaintea puneri in functiune, daccheile sii dispositivele de reglare au fost indepartate.
  Depozitati aparatele nefolosite intr-un loc uscat, Inchesis, departe de copii.

Siguranta electrica

• Conducteile de legatura se fixează conform IEC 60245 (H 07 RN-F) cu un diamétru al conductorului de minim

3× 1,5mm^2 la o lungime a cablului pana la 25m
3× 2,5mm^2 la o lungime a cablului peste 25m

• Conductele de legatura lungi si subti r produc o cadere de tensiune. Motorul nu mai atinge randamentul maxim, functi onaea aparatului est redusà.
• Fisele s i dozele de conectare la caburile eletrice trebuie sa fie din cauciuc, PVC moale Sau alt material termoplastic de aceeasi rezistenta mecanica, Sau acoperite cu acest material.
  Protejati-vi impotrivale electrocutari. Evita atingerea cu corpul a parrilor impamantate.
• Prizele caburilor electrice trebuie sä fie protejate impotrivita stropirii cu apà.
  Desfasurati cabul de tot, atunci cand folositi un tambur pentru cabluri.
• Nu folosi ci cablul in scopuri care nu corespunde domeniului de aplicatie. Feriti cablul de caldura, de ulei si muchii ascutite. Nu folosi ci cablul pentru a trage stecarul din priză.
• Controlati in mod regulat cablul ferastrului si in caz de deteriorare dispuneti inlocuirea acestuia de catre un specialist autorizat.
• La montarea linilor de racordare atrageti atentie ca ele sa nu fie aplatizate, indoite, iar conectoarele sa nu fie umede.
• Verificati cu regularitate caburile prelungitoare si inlocuii-le, dacă sunt deteriorate.
• Nu folositi conducte de legatură defecte.
• Folosiţi in aer liber doar cabluri de prelungire autorizateși deci marcate corespunzător.
• Nu folositi tegaturi electrica provizorii.
• Niciodata să nu se sunteze sau să se scoata din functiune instalatiile de protectie.
• Conectati aparatul folosind un releu de protectie contra curentilor vagabonzi (30 mA).

Conectarea electrica, respectful reparati ale partilor eletrice ale aparatului trebuie efectuate de caret un specialist electrician concesionat sau de caret unul din atelierele noastre de servicii pentru clients. Regulamentele locale privind mai ales maturile de protectie trebuie respectate.

Reparataiona lortarpi ale aparatului va fi efectuata de catre producator sau la unul din centrele de deservire.

Folositi doar把这些 originale. Folosirea alter把这些 de schimb poate duce la accidentarea utilizatorului. Producatorul nu raspunde de daunele astfel provocate.

Pregatirea punerii in functiune

Pentru a asigura functionarea ireprosabila a masinii, respectati umatoarele indicati:

Asezati ferastraul intr-un loc, care indeplineste urmatoarele conditi

-este in aer liber
stabil alunicare
- fara oscatii
plan
- fãrã pericol de impièdicare
luminozitate suficientă

• Verificati inainte de ficare'utilizare:

• dacă conducțele de legătura nu au defecte (fisuri, tăieturi etc.) nu Utilizati cabluri defecte
  starea regulimentara a carcasei de protectie

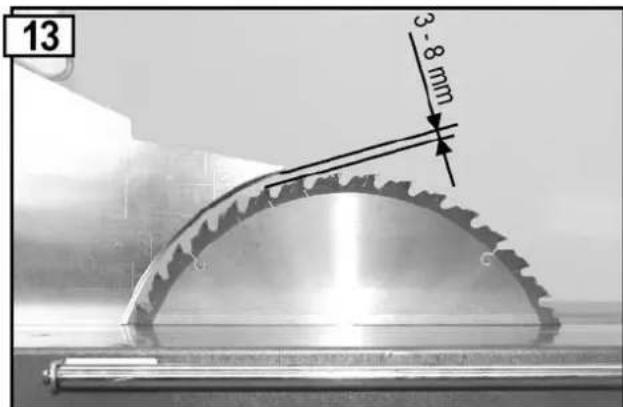

• pozitia penei de despicat (vezi sifig.13)
• panza de ferastrau in stare impecabila

• dacà bara de impingere este la indemàna

• nu utilizati pânze ale ferăstrăului fisurate sau care sunt deformate.

• nuutilizati panze de ferastrau din oet HSS
• in cursul tacieriu ferastrau, plasati-valateral fata de zona periculoasa (panza de ferastrau) a uneltei

Punerea in functiune

Verificarea dispositivelor de siguranta

(inainte de ficare punere in functiune):

• Ridicarea sicolorarea carcasei de protectie pentru a constata dacacaeeasta se misca liber. In stare de repaus, trebuie sa acoperiti completpanza ferastrului si sa o lasati pe placamesei ferastrului. (vezi si"Defectiuni posiblen).

• Comutatorul prin descentidere sì inchidere Nu fosoliti aparate, la care comutatorul nu se poate descenthe sì inchide. Comutatoarele defe cate trebuie imediat reparate sau inlocuite de cātre atelierul de service.

• Frana

Dupa oprire, panza de ferastrau trebuie sa ajunga in decorus de 10 secunde in stare de repaus Daca acest interval este depasit, inseamna ca frana este defecta. Service-ul trebuie efectuat la producator Sau la firmele stabilite de acesta.

• barà de impingere

barele de impingere defecte trebuie inlocuite de altele noi.

Direcţia de rotatie a pânzei de ferăstrău

Ave ti grijca direccta de rotatie a panzei de ferastrau sa coincida cu directia de rotatie data pe carcasa de protectie (16)

La motoarele trifazate, puteti schimba sensul de rotatie prin introducerea unei surubelnite in fanta prevazut in acest sens din gulerul de protectie al stecarului si prin setarea sensului de rotatie corect prin-to impingere usoara spre stanga sau spre drepta.

Selectia pânzei de ferăstrău

aveţi grijă la grosimea penei de despicat „S“, gravata lateral pe pană

Pana de despicat nu trebuie sa fie mai subtire decat corporul de placà s i nici mai groasa decat latimea rostului de taiere al acesteia

Diametrul minimi si maxim al pânzei de ferästräu, precum si diametrul orificiului sunt mentionate pe placuţa cu caracteristică a aparatului

Nu trebuie utiliser a nico panza de ferastrau a carui turatie maxima mentionata (vezi presiunea panzei de ferastrau) este mai micac dacarutatia motorului (vezi Date tehnice).

Racordarea la retea

Comparati tensiunea indicata pe placac de constructie, de ex. 230 V, cu tensiunea retelei si conectati ferastrul la priza potrivita si legata la pamant in mod regulamentar.

Motorul cu curent alternative:

Utilizati priza Schuko, tensiune 230 V cu comutator pentru protectie la curentul vagabond (intrerupator de protectie contra curentilor vagabonzi, 30mA )

• Motor trifazat:

Priză CEE, cu trei poli+N+PE, cu tensiune de retea de 380, resp. 400 V, cu dispositiv de proteție contra curentilor vagabonzi (dispositiv FI de 30 mA).

Folositi cabluri de conectare si de prelimungire conform IEC 60245 (H 07 RN-F) cu un diametru de cel putin

1,5 ~mm^2 la lungimea cablului până la 25 m
2,5 ~mm^2 la lungimea cablului peste 25 ~m

① Asigurare: 16 A inertia

Impedanta inertia a retelei

Din cauza unor conditi nefavorabile pe retea, conectarea aparatului ar putea provoca scaderi de tensiune de scurtà durata, care ar putea afecta alte aparate (de ex. palpàrea unei lampi).

Nu se vor produce perturbati, dacă se respectă impedantele maxime indicate in tabel.

Puterea absorbită Pì	Impedantă inerță a rețelei Zmax(Ω)
230 V~ 3,0 kW 0,07
400 V 3~ 4,4 kW 0,05

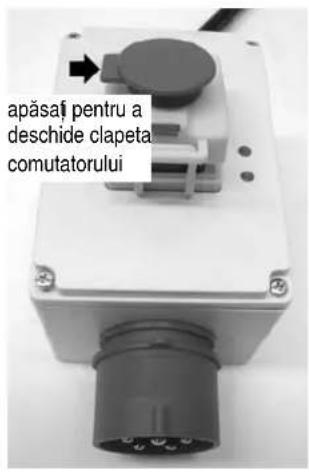

• Deschide ti clapa comutatorului
• apasati butonul verde (I)

La o pană de curent aparatul se oprește automat.
Pentru repornirea lui apasați mai intăi butonul roșu (0), iar apoia butonul verde (1).

Oprine

Apasati butonul rosu (0) sau butonul rosu de pe capacul comutatorulu.

Modelul cu current alternative (230 V)

Modelul cu current trifazat (400 V)

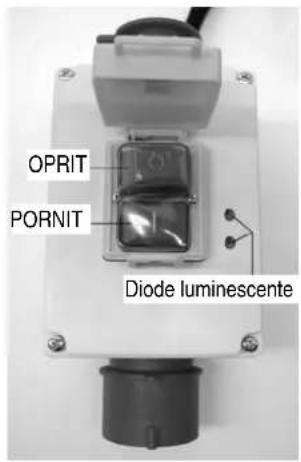

Diode luminoase

Diodele luminoase aprinse

Motorul este pornit -panza de ferastrau se invarte

Diodele luminoase stinse

Montorul este oprit - panza de ferastrau este in repaus.

Numai o dioda luminoasa este aprinsa:

1) Defectarea unei faze de retea: Dispuneti neintarziat verificarea cablului de alimentare de catre un specialist electrician.
2) Modulul cu diode luminoase (361642) defect: Dispuneti neintarziat inlocuirea de catre un specialist electrician.

Munca cu ferăstrăul

Este interzisā punerea in functiune a aparatului inaintea citirii acestor instruciuni de folosire, a respectarii tuturor indicatiilor si a montarii aparatului conform descricrii!

-oprji aparatul
- asteptati oprine pänzei ferästräului
scoatei din priză stecarul

Luati in considerare urmatoarele puncte importante:

• Stati in afara domeniului de pericol.
  Taiati piesa de prelimucrat cu o presiune constantă.
• Nu indepartati a schiile, talajul etc. cu mana si astepta ti mai intai sa se opreasca panza de ferastrau.

Respectaţi in mod obligatoriu toate indicatiiile de protectie.

Instruktiuni de lucru

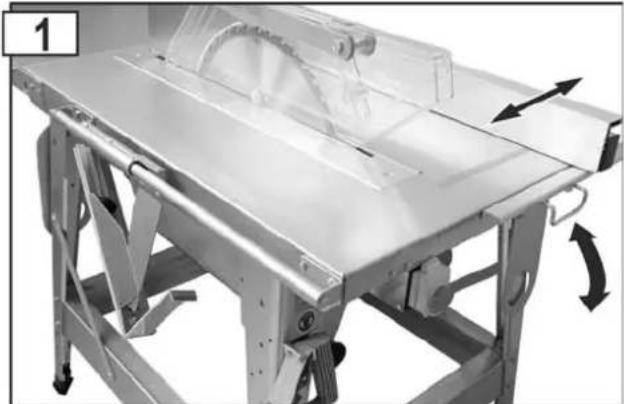

Opritorul longitudinal estre reglabil in trepte, in directia sagetii.

Fixarea opritorului longitudinal se face prin parghia excentricului.

Desfacere: apasati parghia in directa ferastrului

Fixare: trageti parghia in sens invers

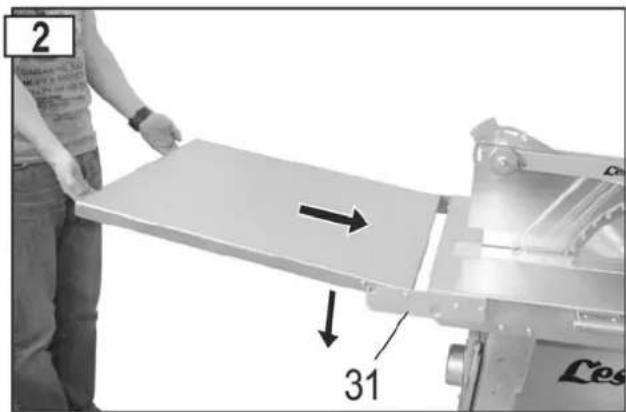

Rabatarea prelungiri mesei

Rabatai in sus prelungirea mesei. Impingeti prelungirea mesei in directia sagetti si coborati-o. Aveti grijca prelungirea mesei sa se prindà bine!

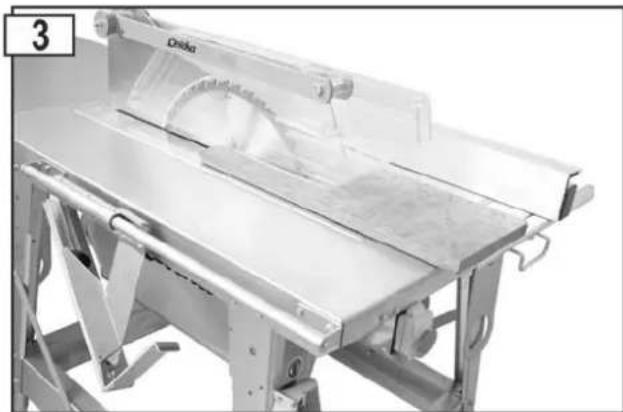

Täereape lungime a lemnulimasiv

Opritorul paralle ca opritor pentru taieri transversale

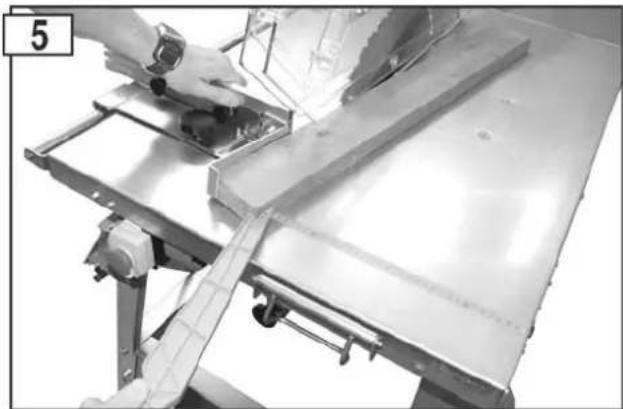

Täierea cu opritorul pentru tăietură in formă de pană

Utilizarea barei de impingere

Utilizarea opritorului transversal mobil

Racordarea unui dispositiv de aspirare a rumegusului

Fanta de eliminare a rumegusului inchisă (functionarea cu dispositivul de aspirare a rumegusului)

Pentru aspirarea rumegusului, ferastrul poate fi racordat la un disposizitv de aspirare. (Stuturi de aspirare: 100 mm). Inchideti tabla de inchidere de la fanta de eliminare a rumegusului si insurubati-o cu surubul cu piulita stea.

Fanta de eliminare a rumegusului deschisă (functionarea fãră disposizitivul de aspirare a rumegusului)

Mâner pentru impingătorul din lemn

Mainerul pentru impingatorul din lemn (35) se insurubeazape o scandura potrivita. El trebuie utilizez pentru ghidarea sigura a pieselor mici. Scandura trebuie sa aibarumatoarele dimensiuni: lungimea intre 300 si 400 mm, latimea intre 80 si 100 mm si inaltimea intre 15 si 20 mm. Daca manerul pentru impingatorul din lemn prezintadeteriorari, trebuie inlocuit.

Intretinerea curatarea

Inaintea fiecarei lucrari de intretinere Sau curatare:

• opriti aparatul
• asteptati oprirea panzei ferastrului
• scaoatei din priză stecarul

Executarea lucráril suplimentare de intretinere si reparatie, comparativ cu cele descrie in acest capitol, este permisa doar serviciului pentru clienti.

Instalatiile de siguranta, indepartate in timpul lucrarii de intretinere si curatare, trebuie in mod obligatoriui reinstalate regulamentar si verificate.

Folositi doar piese originale. Alte piese ar putea provoca daune si accidentari imprevizibile.

Curataea

Tineti cont de urmatoarele, pentru a mentine ferastrul in stare de fonctionare:

Nu stropiti aparatul cu apa.
- Indepartati rumegusul si praful doar cu peria sau cu aspiratorul.
Curatati sI lubriati regulat toate piesele mobile (de exemplu, prinderea carcasei de protectie). Fig. 10

Nu folositi niciodata unsoare!

Folosi de ex. ulei pentru masinile de cusut sau un spray de ulei, compatibil cu mediu inconjurator.

Asigurat-va,ca panza ferastrauli rarnane fararugina sirasnai.
- Indepartati resturile de rasa n de pe masa ferastraului.

Resturile de rasin se pot indeparta cu un spray obignuit de intretinere si ingrijire.

• Panza ferarstraului este o piesa care se uzeaza si se toceste dupa folosirea indelungata Sau repetata.

Schimbati panza de ferastrau sau dati-o la ascutit.

Intretinerea

Schimbarea pänzei ferăstrăului

Scoatei stecarul din prisza inaintea schimbarii panzei ferastraului.

Pericol de taiere! Panza de ferastrau estgrea si poate aluneca. Purtati manusi de protecie in timpal inlocuiri panzei ferastraului.

• Nu utilizati panze de ferastrau din otel HSS.
• Nu folositi panze fisurate sau care si-au modificat forma.
• Panzele de ferăstrău care prezintă rupturi nu mai trebuie utilize (nu este permisă repararea lor)
  Utilizi doar panze de ferastrau bine ascute.
  Reascutirea (ascutirea) panzei de ferastrau trebuie facutamui de personalul de specialitate. Trebuie respectata instructunea urmatoare; Trebuie sa asigurati indeplinirea cerintelor privind echilibrarea uneltei conform EN 847-1:2005+A1:2007 6.2.3.2.

Pericol de arsuri! La scurt tampa taiere, panza de ferastrau mai este fierbinte.

1. Desfaceti surubul suportului de masa (6).
2. Ridicati carcasa de protectie (16).
3. Ridicati suportul de masă (6) Şİ impingeti-l in spate. Carcasa de protectie rámâne automatın această pozitie.

1. Introduciţi tornul port-scule (24) in arborele motoruluiși desfaceti mandrina (29). (Lifet pe stanga).

1. Acum puteti scoate flansa anterioar a panzei de ferastrau (28) si panza de ferastrau (27).
2. Curatai flana pânzei de ferastráu.
3. Introduci eti o panza de ferastrau noua sau una ascutita.

Respectati sensul corect de rotatie al pänzei de ferastrau: Sägeata de pe pânza de ferastrau si cea de pe carcasa de protectie trebuie sa indice in acelasi sens!

1. Reintroduciţi flanca anterioara a pânzei de ferăstrău (28).
2. Insurubati din nou mandrina (29).
3. Fixati suportul de masă (6).
4. Este interzisă indepartarea surubului opritor (c).

Schimbarea suportului de masă

Inainte de schimbarea suportului de masă, scoateti stecherul din priza de curent.

Inlocui imediat un suport de masă uzat pau deteriorat.

1. Desfaceti surubul suportului de masa (6).
2. Ridicati carcasa de protectie (16).
3. Ridicati suportul de masa (6) si impingeti-l in spate. Carcasa de protectie ramane automat in aceast pozitie.
4. Indepartati cele 2 piulite (a) si scoatej pana de despicat (12) impreunà cu carcasa de protectie.
5. Instalati un nou suport al mesei (6).
6. Fixati pana de despicat cu carcasa de protectie (pt. reglajele penei de despicat, vezi figura 13).
7. Fixati suportul de masă (6).
8. Este interzisă indepartarea surubului opritor (c).

Dupä ficare schimbare a pänzei de ferăstrau si a suportului de masă trebuie verificata positia penei de despicat.

Transportul

Inainte de flecare transport:

• opriti aparatul
• asteptati oprinea panzei ferastraului
• scoateti din priză stecárul
• Accesorille, cum ar fi opritoarele, trebuie sa fie fixate bine de masina.

Depozitarea

Scoatei stecarul din priză.

Depozati aparatele nefolosite intr-un loc uscat, Inchesis, departe de copii.
Inaintea unei depositari mai indel ungate, respectati urmatoarele indicatii pentru a asigura o perioada lunga de folosire si o utilizare usoarà a ferastrăului:

• Efctuati o curătare temeinica.
• Trataj toate piesele mobile cu un ulei compatibil cu mediul inconjurator.

Nu folosiţi niciodata unsoare!

Garantia

Atentie la declaratia de garantie anexata.

Defectiuni posibile

Inaintea remedierii unei defectiuni:

• opriti aparatul
• asteptati oprine ferastraului
• scoateti din priză stecărul

Dupä remedierea unei defeciuni, se repun in functiune si se verifica instalatiile de siguranta.

Defecțiunea	Cauza posibilă	Remedierea
Mașina nu pormește după ce a fost conectată	• Pană de curent • Cabul prelungitor defect • Motor sau comutator defect	• Se verifică siguranta • Verificați cabul, nu utilizuți cabluri defe cate • Motorul sau comutatorul vor fi verificate sau reparate de către un electrician concesionat, resp. vor fi inlocuite prinpiese originale
Mașina se oprește în timpul tăierii	• Pânza ferăstrăului tocită • avans prea mare	• Schimbați pânza ferăstrăulii • Se lasă motorul să se răcească și se continuă cu o presiunetime mai mică
Pete de ursă pe suprața de tăierere	• Pânza de ferăstrău este tocită	• Schimbați pânza de ferăstrău
Ferăstrăul vibreață	• Pânza de ferăstrău este deformata • Pânza de ferăstrău nu este corect montată	• Schimbați pânza de ferăstrău • Fixați corect pânza de ferăstrău
Efectul de frânare prea mic (timp de frânare >10 sec.)	• Frână de motor defectă • Discul de frânare uzat	• Reparatața frână la oficiul pentru servicii clienti, amintit de noui, tau la noi (la producțor)
Motorul nu are putere și se incălzește prea puternic	• 2. Circuitul fazelor la motorul trifazat • Cabul prelungitor prea lung Sau cu diametru prea mic • Pânza ferăstrăului tocită	• Cereti un electrician specialist să verificare sigurantele și cablurile de alimentare • vezi la punerea în functiune • Dași la ascuți pânza de ferăstrău, respectiv schimbați-o cu una nouă
Carcasa de proteție nu se mișcă liber	• Imbinarea cu �surburi prea strânsă	• Desfacenti imbinarea cu �surburi până căncarcas de proteție se mișcă liber (fig. 10)

Dacā intervin alte avarii sau dacā aveṭī intrebārī suplimentare, va rugam sa vā adresati distribuiatorului local.

Date tehnice

Tip CBL 450
Tensiunea de rețea 230 V~ 400 V 3~
Frecventa de rețea 50 Hz
Puterea motorului P1 3,0 kW - S 6	- 40 % 4,4 kW - S 6
Iesirea de putere a motorului P2 2,2 kW -S 6	- 40 % 3,5 kW -S 6
Turăția la mersîn gol 2698 min	-1
Pânță de ferăstrău HM	Ø 450 x 2,8/3,8 x Ø 30 mm 40 dinți
Ø max./min. pânța de ferăstrău	445 - 450 mm
Adâncime de tăiere	Ca. 150mm
Dimensiunea mesei 1000 x 660 mm
Înlăținea mesei 850 mm
Greutatea Ca. 90 kg
Lăținea elementelor de ghidaj pentru pana de despicat	12 mm
Pana de despicat: Lăținea fanciei de ghidaj 12,1 mm
Grosinea 3 mm
Ø racord pentru ștuțurile de aspiratie	100 mm
Siguranta pe rețea 16 A inertă
Tip de proteție	IP 54
An de construcție vezi ultima pagină

Descriereautilajului/piese de schimb

Poz.	Nr. comandă	Denumirea
1	361685	Placa mesei ferăstrăului
2	361622	Piciorul mesei
3	360104	Picior de prindere
4	361691	Bară-lungă
5	361690	Bară-scurță
6	361025	Suport al mesei
7	361026	Ureche de transport
8	361109	Cârlig unealtă
9	361782	Cutie de rumeguș cpl.
10	361157	Situț de aspiratie
11	361162	Tablă de înidere
12	361694	Pană de despicat
13	361777	Suport carcasă dreapta
14	361778	Suport carcasă stânga
15	361703	Element de reglare
16	361625	Carcasă de protectie
17	360528	Dispositiv de fixare complet

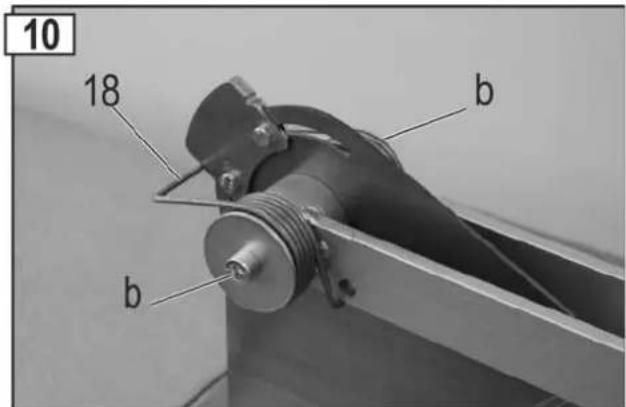

18	361702	Arc rotativ dublu (fig. 10)
19	361735	Opritor longitudinal fãră teu
20	361680	Teu (alumniiu)
21	361684	Ghidajul opritorului
22	360005	Cornier opritor complet
23	361313	Bară opritor
24	361750	Opritor tăiere în formă de pană
25	361682	Suport
26	361687	Ax de ghidare
27	360213	Pânță de ferăstrău de metal dur
	361635	Flanța pânzei de ferăstrău fătă (fig. 12)
28	361636	Flanța pânzei de ferăstrău spate (fãră imagine)
29	391035	Piulița de strânngere M 20, LH (fig. 12)
30	361775	Prelungire masă
31	361774	Suport rabatabil pentru prelimungirea mesei (fig. 2)
32	361112	Cheie inelară SW 30/19 (fig. 12)

Poz.	Nr. comandă	Denumirea
33	361733	Bară de impingere
34	361111	Dorn port-scule (şift rotitor) (fig. 12)
35	361700	Mâner pentru impingătorul din lemn
36	361609	Combinatie comutator – Ştečăr pentru motor de curent tifazat
36	361656	Combinatie comutator – Ştečăr pentru motor de curent alternativ
	361641	Motor trifazat
	361637	Motor cu current alternative
	360874	Soclu de comutator current trifazat
	360145	Soclu de comutator current alternative
	361599	Condensator 60 μF
37	361759	şurub cilindric M8x8 din material plastic
38	361760	şaibă suport din material plastic
39	361769	Bară

Piesele de schimb sunt prezentate in lista cu ciese de schimb sau in desenul relevant.

Comanda pieselor de schimb:

• Piesele de schimb trebuie procurate de la producator Sau realizator
  Informatile necessities pentru comanda:
  Tip de aparat
• Numar de aparat (vezi placuta cu date characteristica)
• Piesa de schimb - Nr.
• Descrierea/denumirea piesei
  Cantitatea necessities

Exempli: Tip CBL 450, nr. aparat 0987, 360213 pânza de ferăstrău din metal dur, 1 bucata

Stroj nesmiete uviest do prevadzky,Pokial si neprecitate tento navod, nedodrzite vsetky uvedené poukyny a stroj riadne nezostavite.
