MANUAL DE UTILIZARE CPFL 500 Lescha

Instrucţiuni originale

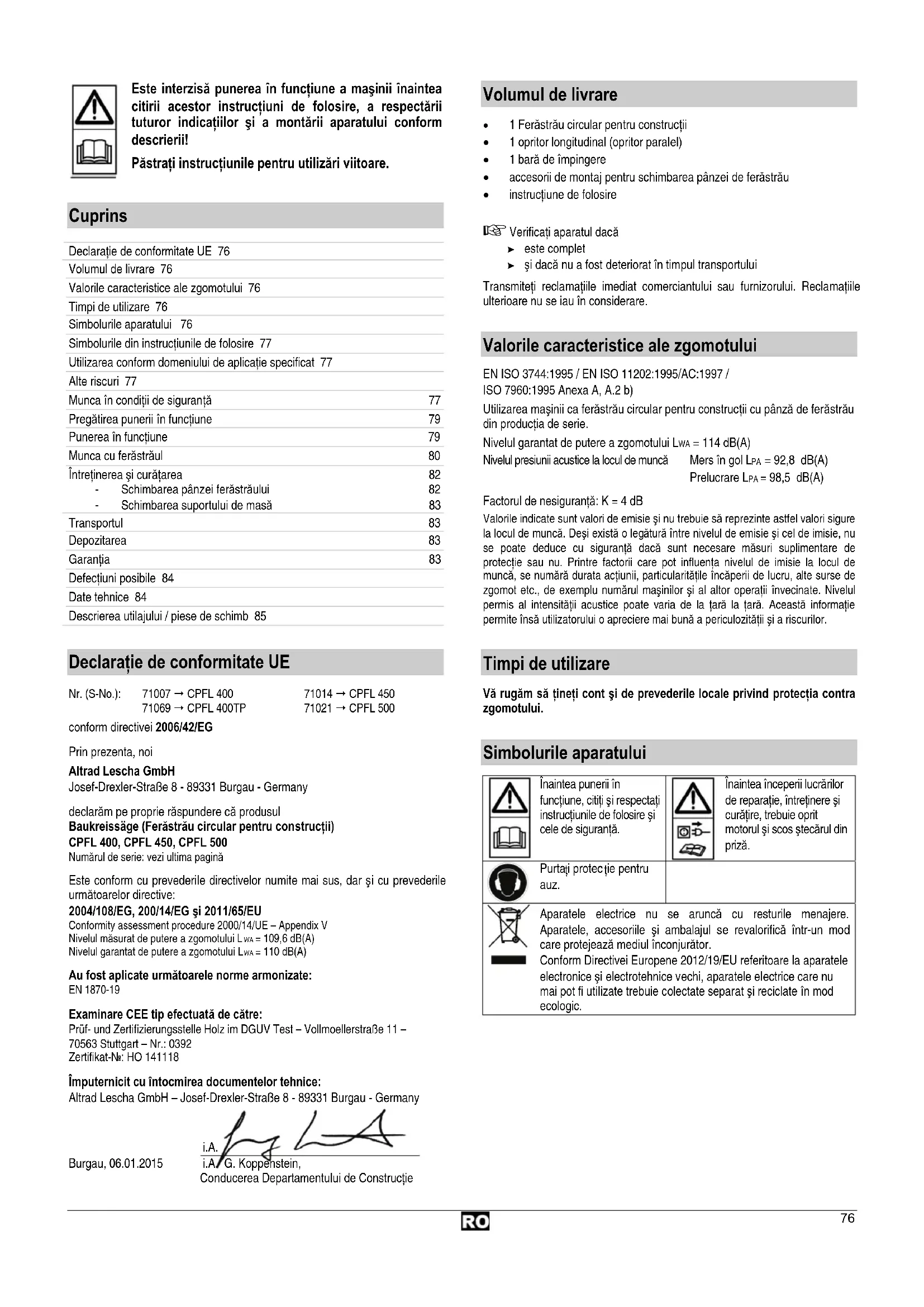

Cuprins Declaraţie de conformitate UE 76 Volumul de livrare 76 Valorile caracteristice ale zgomotului 76 Timpi de utilizare 76 Simbolurile aparatului 76 Simbolurile din instrucţiunile de folosire 77 Utilizarea conform domeniului de aplicaţie specificat 77 Alte riscuri 77 Munca în condiţii de siguranţă 77 Pregătirea punerii în funcţiune 79 Punerea în funcţiune 79 Munca cu ferăstrăul 80 Întreţinerea şi curăţarea 82 - Schimbarea pânzei ferăstrăului 82 - Schimbarea suportului de masă 83 Transportul 83 Depozitarea 83 Garanţia 83 Defecţiuni posibile 84 Date tehnice 84 Descrierea utilajului / piese de schimb 85

conform directivei 2006/42/EG Prin prezenta, noi Altrad Lescha GmbH Josef-Drexler-Straße 8 - 89331 Burgau - Germany declarăm pe proprie răspundere că produsul Baukreissäge (Ferăstrău circular pentru construcţii)

CPFL 400, CPFL 450, CPFL 500

Numărul de serie: vezi ultima pagină Este conform cu prevederile directivelor numite mai sus, dar şi cu prevederile următoarelor directive: 2004/108/EG, 200/14/EG şi 2011/65/EU Conformity assessment procedure 2000/14/UE – Appendix V Nivelul măsurat de putere a zgomotului L = 109,6 dB(A) Nivelul garantat de putere a zgomotului L = 110 dB(A) Au fost aplicate următoarele norme armonizate: EN 1870-19 Examinare CEE tip efectuată de către: Prüf- und Zertifizierungsstelle Holz im DGUV Test – Vollmoellerstraße 11 – 70563 Stuttgart – Nr.: 0392 Zertifikat-Nr.: HO 141118 Împuternicit cu întocmirea documentelor tehnice: Altrad Lescha GmbH – Josef-Drexler-Straße 8 - 89331 Burgau - Germany

• 1 Ferăstrău circular pentru construcţii

• instrucţiune de folosire Verificaţi aparatul dacă ! este complet ! şi dacă nu a fost deteriorat în timpul transportului Transmiteţi reclamaţiile imediat comerciantului sau furnizorului. Reclamaţiile ulterioare nu se iau în considerare.

Valorile caracteristice ale zgomotului

EN ISO 3744:1995 / EN ISO 11202:1995/AC:1997 /

ISO 7960:1995 Anexa A, A.2 b) Utilizarea maşinii ca ferăstrău circular pentru construcţii cu pânză de ferăstrău din producţia de serie. Nivelul garantat de putere a zgomotului L

= 114 dB(A) Nivelul presiunii acustice la locul de muncă Mers în gol L

= 98,5 dB(A) Factorul de nesiguranţă: K = 4 dB Valorile indicate sunt valori de emisie şi nu trebuie să reprezinte astfel valori sigure la locul de muncă. Deşi există o legătură între nivelul de emisie şi cel de imisie, nu se poate deduce cu siguranţă dacă sunt necesare măsuri suplimentare de protecţie sau nu. Printre factorii care pot influenţa nivelul de imisie la locul de muncă, se numără durata acţiunii, particularităţile încăperii de lucru, alte surse de zgomot etc., de exemplu numărul maşinilor şi al altor operaţii învecinate. Nivelul permis al intensităţii acustice poate varia de la ţară la ţară. Această informaţie permite însă utilizatorului o apreciere mai bună a periculozităţii şi a riscurilor.

Timpi de utilizare Vă rugăm să ţineţi cont şi de prevederile locale privind protecţia contra zgomotului.

Simbolurile aparatului Înaintea punerii în funcţiune, citiţi şi respectaţi instrucţiunile de folosire şi cele de siguranţă. Înaintea începerii lucrărilor de reparaţie, întreţinere şi curăţire, trebuie oprit motorul şi scos ştecărul din priză. Purta

Aparatele electrice nu se aruncă cu resturile menajere. Aparatele, accesoriile şi ambalajul se revalorifică într-un mod care protejează mediul înconjurător. Conform Directivei Europene 2012/19/EU referitoare la aparatele electronice şi electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat şi reciclate în mod ecologic.77 Simbolurile din instrucţiunile de folosire

Pericol iminent sau situaţie periculoasă. Nerespectarea acestor indicaţii poate cauza accidentări sau daune materiale.

Indicaţii importante privind utilizarea competentă. Nerespectarea acestor indicaţii poate duce la perturbaţii.

Instrucţiuni de folosire. Aceste indicaţii vă ajută să folosiţi în mod optim toate funcţiile. Montarea, folosirea şi întreţinerea. Aici vi se explică exact ce aveţi de făcut.

Utilizarea conform domeniului de aplicaţie specificat Ferăstrăul circular pentru construcţii este prevăzut exclusiv pentru tăieri longitudinale şi transversale de lemn masiv şi materiale pentru plăci de lemn, cum ar fi PAL, panele, plăci din MDF cu secţiune transversală pătrată sau dreptunghiulară, în afara spaţiilor închise, folosind pânze de ferăstrău circular HM, conform EN 847-1. Grosimea lemnului nu trebuie să depăşească următoarele valori: CPFL 400: 126 mm CPFL 450: 150 mm CPFL 500: 175 mm Diametrul pânzei de ferăstrău trebuie să se încadreze între următoarele valori: CPFL 400: 395 – 400 mm CPFL 450: 445 – 450 mm CPFL 500: 495 – 500 mm Tăieturile transversale trebuie să fie efectuate numai cu opritorul transversal montat. Este permisă doar prelucrarea pieselor care se pot poziţiona în siguranţă. Utilizarea de pânze de ferăstrău din oţel HSS (oţel rapid înalt aliat) nu este permis ă, deoarece acest oţel este dur şi casabil. Pericol de rănire prin ruperea pânzei de ferăstrău şi răspândirea de fragmente de pânză de ferăstrău. Prin folosirea conformă destinaţiei se înţelege şi respectarea condiţiilor de montaj, folosire, întreţinere şi reparaţie impuse de producător, dar şi respectarea măsurilor de siguranţă prevăzute în aceste instrucţiuni. Trebuie respectate măsurile de prevenire a accidentelor valabile pentru utilizare, cât şi alte reguli general valabile în medicina muncii şi în ale tehnicii de siguranţă. Orice alt mod de utilizare este considerat neconform cu domeniul de aplicaţie specificat. Producătorul nu răspunde de daunele de orice natură provocate, astfel: riscul îi revine în întregime utilizatorului. Producătorul nu răspunde de daunele provocate de modificările arbitrare aduse ferăstrăului. Montarea, folosirea şi întreţinerea ferăstrăului este permisă numai persoanelor, care sunt instruite şi cunosc pericolele. Lucrările de reparaţii pot fi efectuate numai de noi, resp. de firme de prestare a serviciilor numite de noi. Acest aparat nu trebuie să fie utilizat în medii cu pericol de explozie. Bucăţile de metal (cuie, etc.) trebuie neapărat îndepărtate din materialul ce urmează să fie tăiat.

Alte riscuri În ciuda utilizării corecte şi a respectării tuturor măsurilor de protecţie în vigoare, mai apar alte riscuri datorită construcţiei conform scopului de folosire. Aceste riscuri pot fi diminuate dacă se respectă în totalitate „Măsurile de siguranţă”, „Utilizarea conform destinaţiei” şi instrucţiunile de folosire. Atenţia şi precauţia diminuează riscul accidentării persoanelor şi riscul pagubelor materiale. Pericol de accidentare a degetelor şi a mâinilor cu utilajul (pânza ferăstrăului) sau cu piesa. De aceea purtaţi mănuşi de protecţie (de exemplu la schimbarea pânzei de ferăstrău). Pericol de rănire în cazul îndepărtării talaşului câtă vreme pânza de ferăstrău se mai învârte. Îndepărtaţi talaşul numai după ce pânza de ferăstră u şi agregatul ferăstrăului (motorul) s-au oprit. Accidentarea datorată bucăţilor de piese aruncate. Reculul piesei sau al unor bucăţi de piesă. Ruperea şi aruncarea pânzei ferăstrăului. Folosiţi ferăstrăul doar cu dispozitivele de protecţie complete şi corect fixate şi nu schimbaţi nimic la maşină, ce ar putea diminua siguranţa. Emisie de pulberi de lemn dăunătoare sănătăţii. De aceea, purtaţi o mască de praf. Periclitare datorată curentului electric în cazul utilizării unor racorduri electrice necorespunzătoare. Atingerea unor părţi sub tensiune la piese electrice deschise. Deteriorarea auzului datorită unor lucrări îndelungate făr ă protejarea auzului. Cu toate măsurile de precauţie luate mai pot rămâne alte riscuri greu de definit.

Securitatea în lucru Folosite necorespunzător, maşinile de prelucrare a lemnului pot fi periculoase. La folosirea utilajelor electrice trebuie respectate măsurile fundamentale de protecţie, pentru a exclude riscurile incendiilor, ale electrocutării şi accidentării persoanelor. Înainte de a pune în funcţiune acest aparat, citiţi şi respectaţi următoarele reguli precum şi dispoziţiile privind securitatea muncii valabile în ţară, pentru a vă feri pe Dvs. şi alte persoane de traume posibile.

Păstraţi cu atenţie aceste reguli de securitate. Familiarizaţi-vă cu acest utilaj înaintea punerii lui în funcţiune cu ajutorul instrucţiunilor de folosire. Lucraţi cu precauţie. Fiţi atent la ce faceţi. Lucraţi raţional. Nu folosiţi aparatul când sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul folosirii aparatului poate conduce la accidente serioase. Evitaţi poziţii anormale ale corpului. Asiguraţi-vă stabilitatea şi menţineţi- vă tot timpul echilibrul. Nu vă aplecaţi în faţă. Purtaţi îmbrăcăminte de lucru potrivită: − nu purtaţi haine largi sau bijuterii (pot fi prinse de părţile mobile ale maşinii) − încălţăminte rezistentă la alunecare − o plasă pentru părul lung Purtaţi echipament personal de protecţie: − protecţia auzului (nivelul presiunii acustice la locul de muncă depăşeşte de regulă 85 dB (A)) − ochelari de protecţie − mănuşi de protecţie la schimbarea pânzei de ferăstrău Folosiţi ferăstrăul numai pe un suport − solid − plan − rezistent la alunecare − fără oscilaţii Dacă ferăstrăul este racordat la o instalaţie de aspiraţie a rumeguşului: − volumul de aer necesar 1150 m³/h subpresiunea pe ştuţurile de aspiraţie 1160 pa la o viteză a aerului de 20 m/s − Instalaţia de aspiraţie trebuie conectată înainte de începerea prelucrării. Păstraţi în ordine zona dvs. de lucru! Dezordinea poate provoca accidente. Ţineţi cont de influen ţele mediului: − Nu expuneţi ferăstrăul ploii. − Nu utilizaţi ferăstrăul într-un mediu înconjurător umed sau ud. − Asiguraţi-vă o iluminare suficientă.78 − Nu utilizaţi ferăstrăul în apropierea lichidelor sau a gazelor inflamabile. Nu lăsaţi niciodată ferăstrăul nesupravegheat. Utilizarea ferăstrăului cu bandă de către persoane sub 18 ani este interzisă. Nu permiteţi apropierea altor persoane. În perimetrul de lucru al aparatului, persoana care o deserveşte poartă răspunderea faţă de alte persoane. Nu permiteţi altor persoane, mai ales copiilor, să atingă utilajul sau cablul. Ţineţi-i la distanţă de zona d-voastră de lucru. În cursul tăierii cu ferăstrău, plasaţi-vă lateral faţă de zona periculoasă (pânza de ferăstrău) a uneltei. Începeţi abia atunci tăierea, când banda ferăstrăului a atins turaţia necesară. Nu suprasolicitaţi aparatul! Lucraţi mai bine şi mai sigur în intervalul de putere indicat. Folosiţi ferăstrăul doar cu dispozitivele de protecţie complete şi corect fixate Utilizaţi neapărat pana de despicat livrată Introducerea şi utilizarea penei de despicat se poate vedea în figura 14 În cazul devierii tăieturii schimbaţi suportul de masă. Nu utilizaţi pânze ale ferăstrăului fisurate sau care sunt deformate. Folosiţi doar pânze de ferăstrău bine ascuţite, deoarece cele tocite măresc pericolul reculului şi suprasolicită motorul. Nu utilizaţi pânze de ferăstrău din oţel rapid înalt aliat (HSS) deoarece acest oţel este casant şi friabil; trebuie să fie utilizate numai unelte conforme cu EN 847-1. Utilizarea altor unelte şi a altor accesorii poate reprezenta un pericol de accidentare pentru dumneavoastră. Aveţi grijă ca pânza de ferăstrău să fie conformă cu dimensiunile menţionate la capitolul „Selecţie pânză de ferestrău” şi să fie adecvată pentru materialul piesei de prelucrat. Tăiaţi numai o piesă odată. Nu tăiaţi niciodată mai multe piese deodată sau mai multe piese separate, strânse într-un mănunchi. Există pericolul, ca piesele separate să fie prinse necontrolat de pânza ferăstrăului. Asiguraţi-vă, că bucăţile tăiate nu pot fi prinse de coroana dinţată a pânzei ferăstrăului şi aruncate în jur. Nu folosiţi ferăstrăul în alte scopuri decât acelea, pentru care a fost destinat (vezi “Folosirea conform destinaţiei”). Înainte de tăiere, îndepărtaţi toate cuiele şi obiectele de metal din piesa de prelucrat. Aveţi grijă ca piesa de prelucrat să nu conţină cabluri, frânghii, şnururi sau alte obiecte similare. Tăiaţi numai bucăţi de lemn care au dimensiuni care dau posibilitatea unei fixări sigure în cursul tăierii. Trebuie tăiat numai lemn a cărui grosime maximă nu depăşeşte: CPFL 400: 126 mm CPFL 450: 150 mm CPFL 500: 175 mm La tăierea transversală a lemnului rotund este necesar să asiguraţi bucata de lemn împotriva rotirii prin utilizarea unui şablon sau a unui dispozitiv de fixare. Trebuie utilizată o pânză de ferăstrău adecvată pentru tăieri transversale. Folosiţi bara de împingere la tăierea în lungime a pieselor înguste (distanţă între pânza ferăstrăului şi opritorul paralel de sub 120 mm). Menţineţi permanent o distanţă suficientă de pânza de ferăstrău. Pânza de ferăstrău se roteşte. Aşteptaţi până pânza de ferăstrău se opreşte, înainte de a îndepărta aşchiile, talaşul şi resturile. Nu frânaţi pânza ferăstrăului prin apăsare laterală. Nu îndepărtaţi cu mâna aşchiile, talaşul şi resturile din zona periculoasă a benzii ferăstrăului. Îndepărtaţi resturile rămase dup ă tăiere (conform cerinţelor) de pe maşină, pentru a nu afecta siguranţa la locul de muncă. Acelaşi lucru este valabil şi pentru rumeguş, calea de evacuare a resturilor trebuie să fie menţinută curată. Opriţi maşina şi scoateţi ştecărul din priză în timpul: − la efectuarea lucrărilor de reparaţie − la efectuarea lucrărilor de întreţinere şi curăţire − la efectuarea lucrărilor de reparaţie a avariilor (incluzând şi îndepărtarea aşchiilor prinse) − verificării legăturilor de alimentare cu energie electrică, dacă nu sunt cumva încurcate sau deteriorate − transportului ferăstră ului − schimbării pânzei ferăstrăului − părăsirii ferăstrăului ( şi în timpul întreruperilor de scurtă durată) Întreţineţi ferăstrăul cu grijă: − Păstraţi uneltele ascuţite şi curate pentru a putea lucra mai bine şi mai sigur. − Respectaţi regulamentul de întreţinere şi indicaţiile pentru înlocuirea utilajului. − Păstraţi mânerele uscate şi fără ulei sau grăsime. Verificaţi dacă maşina nu cumva prezintă eventuale deteriorări: − Înaintea utiliză rii în continuare a aparatului, trebuie verificată cu grijă funcţionarea ireproşabilă şi conformă domeniului de aplicaţie specificat a dispozitivelor de protecţie. − Verificaţi dacă părţile mobile funcţionează ireproşabil, dacă nu sunt blocate sau deteriorate. Toate piesele trebuie să fie montate corect şi trebuie să îndeplinească toate condiţiile pentru ca aparatul să funcţioneze ireproşabil. − Dispozitivele de protecţie şi piesele defecte trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat dacă nu este prevăzut altceva în instrucţiunile de folosire. − Autocolantele de siguranţă deteriorate sau ilizibile trebuie înlocuite. Nu lăsaţi chei în utilaj! Verificaţi întotdeauna înaintea punerii în funcţiune, dacă cheile şi dispozitivele de reglare au fost îndepărtate. Depozitaţi aparatele nefolosite într-un loc uscat, închis, departe de copii. Siguranţa electrică Conductele de legătură se fixează conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minim − 3 x 1,5 mm² la o lungime a cablului până la 25 m − 3 x 2,5 mm² la o lungime a cablului peste 25 m − 2,5 mm² pentru CPFL 500 Conductele de legătură lungi şi subţiri produc o cădere de tensiune. Motorul nu mai atinge randamentul maxim, funcţionarea aparatului este redusă. Fişele şi dozele de conectare la cablurile electrice trebuie să fie din cauciuc, PVC moale sau alt material termoplastic de aceeaşi rezistenţă mecanică, sau acoperite cu acest material. Protejaţi-vă împotriva electrocutării. Evitaţi atingerea cu corpul a părţilor împământate. Prizele cablurilor electrice trebuie să fie protejate împotriva stropirii cu apă. Desfăşuraţi cablul de tot, atunci când folosiţi un tambur pentru cabluri. Nu folosiţ i cablul în scopuri care nu corespunde domeniului de aplicaţie. Feriţi cablul de căldură, de ulei şi muchii ascuţite. Nu folosiţi cablul pentru a trage ştecărul din priză. Controlaţi în mod regulat cablul ferăstrăului şi în caz de deteriorare dispuneţi înlocuirea acestuia de către un specialist autorizat. La montarea liniilor de racordare atrageţi atenţie ca ele să nu fie aplatizate, îndoite, iar conectoarele să nu fie umede. Verificaţi cu regularitate cablurile prelungitoare şi înlocuiţi-le, dacă sunt deteriorate. Nu folosiţi conducte de legătură defecte. Folosiţi în aer liber doar cabluri de prelungire autorizate şi deci marcate corespunzător. Nu folosiţi legături electrice provizorii. Niciodată să nu se şunteze sau să se scoată din funcţiune instalaţiile de protecţie. Conectaţi aparatul folosind un releu de protecţie contra curenţilor vagabonzi (30 mA). Conectarea electrică, respectiv reparaţii ale părţilor electrice ale aparatului trebuie efectuate de către un specialist electrician concesionat sau de către unul din atelierele noastre de servicii pentru79 clienţi. Regulamentele locale privind mai ales măsurile de protecţie trebuie respectate. Reparaţia altor părţi ale aparatului va fi efectuată de către producător sau la unul din centrele de deservire. Folosiţi doar piese originale. Folosirea altor piese de schimb poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

Pregătirea punerii în funcţiune

Pentru a asigura funcţionarea ireproşabilă a maşinii, respectaţi următoarele indicaţii:

• Aşezaţi ferăstrăul într-un loc, care îndeplineşte următoarele condiţii − este în aer liber − stabil la alunecare − fără oscilaţii − plan − fără pericol de împiedicare − luminozitate suficientă

• Verificaţi înainte de fiecare utilizare: − dacă conductele de legătură nu au defecte (fisuri, tăieturi etc.) nu utilizaţi cabluri defecte − starea regulamentară a carcasei de protecţie − poziţia penei de despicat (vezi şi fig. 12) − pânza de ferăstrău în stare impecabilă − dacă bara de împingere este la îndemână

• nu utilizaţi pânze ale ferăstrăului fisurate sau care sunt deformate.

• nu utilizaţi pânze de ferăstrău din oţel HSS

• în cursul tăierii cu ferăstrău, plasaţi-vă lateral faţă de zona periculoasă (pânza de ferăstrău) a uneltei

Punerea în funcţiune Verificarea dispozitivelor de siguranţă (înainte de fiecare punere în funcţiune): - Ridicarea şi coborârea carcasei de protecţie pentru a constata dacă aceasta se mişcă liber. În stare de repaus, trebuie să acoperiţi complet pânza ferăstrăului şi să o lăsaţi pe placa mesei ferăstrăului. (vezi şi „Defecţiuni posibile“). - Comutatorul prin deschidere şi închidere Nu folosiţi aparate, la care comutatorul nu se poate deschide şi închide. Comutatoarele defecte trebuie imediat reparate sau înlocuite de către atelierul de service. - Frâna După oprire, pânza de ferăstrău trebuie să ajungă în decurs de 10 secunde în stare de repaus Dacă acest interval este depăşit, înseamnă că frâna este defectă. Service-ul trebuie efectuat la producător sau la firmele stabilite de acesta. - bară de împingere ⇒ barele de împingere defecte trebuie înlocuite de altele noi. Direcţia de rotaţie a pânzei de ferăstrău

ie a pânzei de ferăstrău să coincidă cu direcţia de rotaţie dată pe carcasa de protecţie (15)

La motoarele trifazate, puteţi schimba sensul de rotaţie prin introducerea unei şurubelniţe în fanta prevăzută în acest sens din gulerul de protecţie al ştecărului şi prin setarea sensului de rotaţie corect printr-o împingere uşoară spre stânga sau spre dreapta. Selecţia pânzei de ferăstrău ⇒ aveţi grijă la grosimea penei de despicat „S“, gravată lateral pe pană Pana de despicat nu trebuie să fie mai subţire decât corpul de placă şi nici mai groasă decât lăţimea rostului de tăiere al acesteia Diametrul minim şi maxim al pânzei de ferăstrău, precum şi diametrul orificiului sunt menţionate pe plăcuţa cu caracteristici a aparatului Nu trebuie utilizată nicio pânză de ferăstrău a cărui turaţie maximă menţionată (vezi presiunea pânzei de ferăstrău) este mai mică dacă turaţia motorului (vezi Date tehnice).

L Racordarea la reţea Comparaţi tensiunea indicată pe placa de construcţie, de ex. 230 V, cu tensiunea reţelei şi conectaţi ferăstrăul la priza potrivită şi legată la pământ în mod regulamentar. • Motorul cu curent alternativ: Utilizaţi priza Schuko, tensiune 230 V cu comutator pentru protecţie la curentul vagabond (întrerupător de protecţie contra curenţilor vagabonzi, 30 mA) • Motor trifazat: Priză CEE, cu trei poli+N+PE, cu tensiune de reţea de 380, resp. 400 V, cu dispozitiv de protecţie contra curenţilor vagabonzi (dispozitiv FI de 30 mA). Folosiţi cabluri de conectare şi de prelungire conform IEC 60245 (H 07 RN-F) cu un diametru de cel puţin ⇒ 1,5 mm² la lungimea cablului până la 25 m ⇒ 2,5 mm² la lungimea cablului peste 25 m ⇒ 2,5 mm² pentru CPFL 500 L Asigurare: CPFL 16 A inertă 16 A inertă 20 A Impedanţă inertă a reţelei Din cauza unor condiţii nefavorabile pe reţea, conectarea aparatului ar putea provoca scăderi de tensiune de scurtă durată, care ar putea afecta alte apara- te (de ex. pâlpâirea unei lămpi). Nu se vor produce perturbaţii, dacă se respectă impedanţele maxime indicate în tabel. Puterea absorbită P

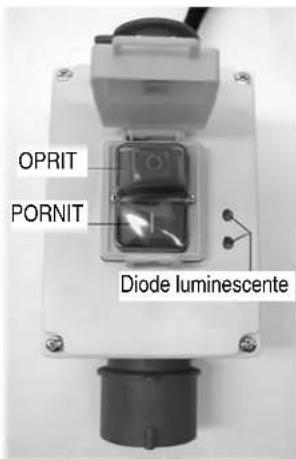

i clapa comutatorului - apăsaţi butonul verde ( I )

La o pană de curent aparatul se opreşte automat. Pentru repornirea lui apăsaţi mai întâi butonul roşu ( 0 ), iar apoi butonul verde ( I ).

i butonul roşu ( 0 ) sau butonul roşu de pe capacul comutatorului.80 Modelul cu curent alternativ (230 V)

Diode luminoase Diodele luminoase aprinse Î Motorul este pornit – pânza de ferăstrău se învârte Diodele luminoase stinse Î Montorul este oprit – pânza de ferăstrău este în repaus. Numai o diodă luminoasă este aprinsă:

1) Defectarea unei faze de reţea: Dispuneţi neîntârziat verificarea cablului

de alimentare de către un specialist electrician.

2) Modulul cu diode luminoase (361642) defect: Dispuneţi neîntârziat

înlocuirea de către un specialist electrician.

Munca cu ferăstrăul Este interzisă punerea în funcţiune a aparatului înaintea citirii acestor instrucţiuni de folosire, a respectării tuturor indicaţiilor şi a montării aparatului conform descrierii! Înainte de a efectua modificări sau reglaje la ferăstrău (de exemplu, schimbarea pânzei de ferăstrău) − opriţi aparatul − aşteptaţi oprirea pânzei ferăstrăului − scoateţi din priză ştecărul Luaţi în considerare următoarele puncte importante: Staţi în afara domeniului de pericol. Tăiaţi piesa de prelucrat cu o presiune constantă. Nu îndepărtaţi aşchiile, talajul etc. cu mâna şi aşteptaţi mai întâi să se oprească pânza de ferăstrău. Respectaţi în mod obligatoriu toate indicaţiile de protecţie.

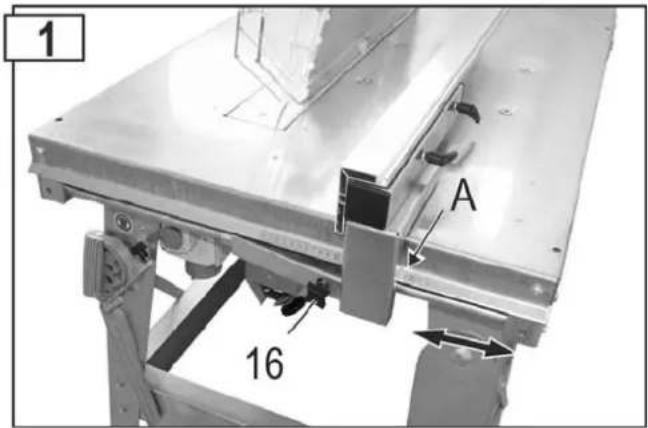

Instrucţiuni de lucru Opritorul longitudinal este reglabil în trepte, în direcţia săgeţii. Fixarea opritorului longitudinal se realizează cu şurubul cu mâner în formă de stea (16). L Citiţi valorile din poziţia respectivă (A) de pe scală.

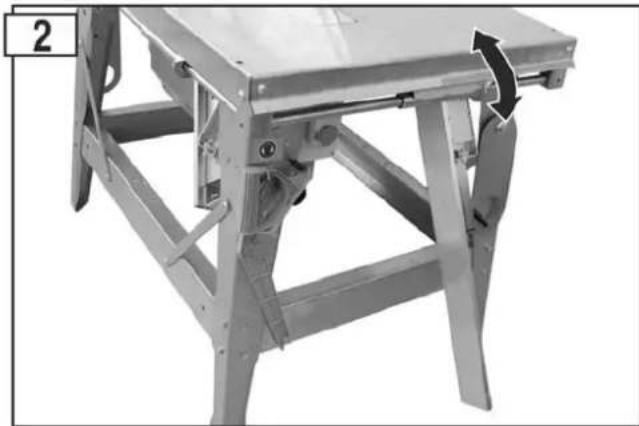

Rabatarea opritorului longitudinal ¾ Desfaceţi şurubul cu mâner în formă de stea (16). ¾ Reglaţi opritorul longitudinal la cca. 190 mm. ¾ Strângeţi din nou şurubul cu mâner în formă de stea (16). ¾ Rabataţi în jos opritorul longitudinal.

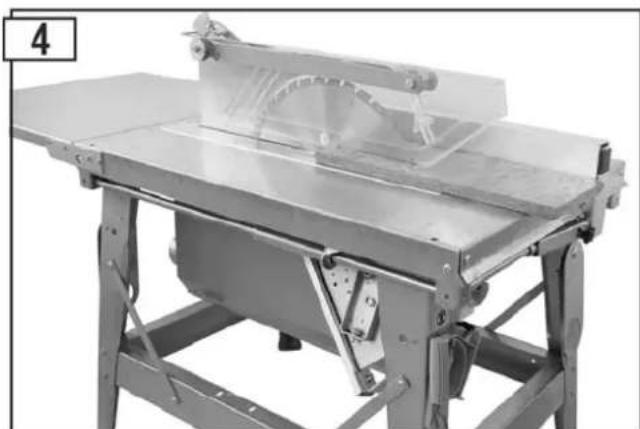

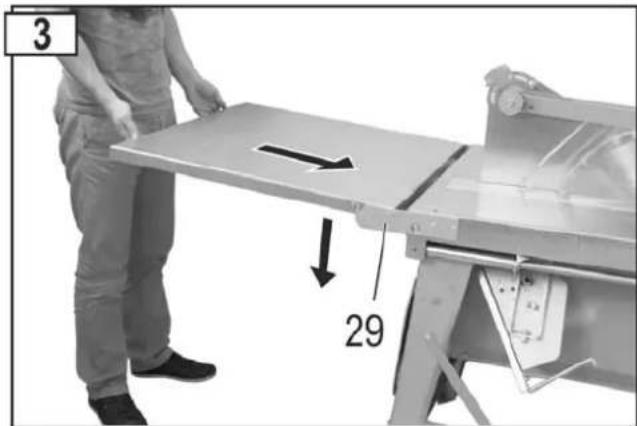

Rabatarea prelungirii mesei Rabataţi în sus prelungirea mesei. Împingeţi prelungirea mesei în direcţia săgeţii şi coborâţi-o. Aveţi grijă ca prelungirea mesei să se prindă bine!

i pentru a deschide clapeta comutatorului PORNIT OPRIT Diode luminescente81 Tăierea pe lungime a lemnului masiv

Opritorul paralel ca opritor pentru tăieri transversale

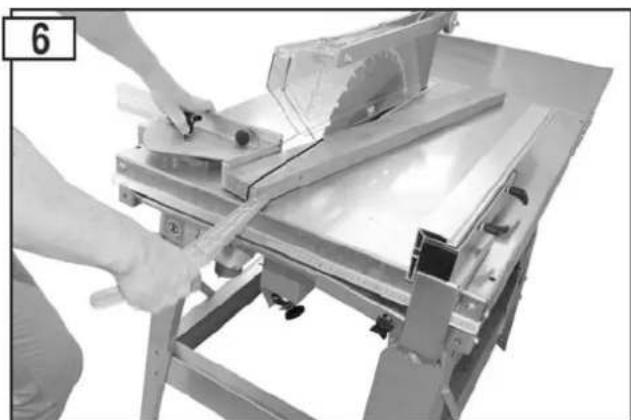

Tăierea cu opritorul pentru tăietură în formă de pană

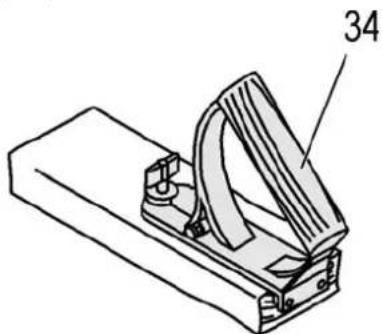

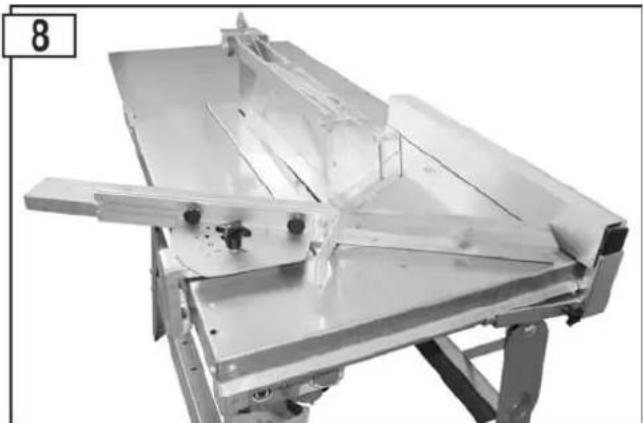

Mâner pentru împingătorul din lemn Mânerul pentru împingătorul din lemn (34) se înşurubează pe o scândură potrivită. El trebuie utilizat pentru ghidarea sigură a pieselor mici. Scândura trebuie să aibă următoarele dimensiuni: lungimea între 300 şi 400 mm, lăţimea între 80 şi 100 mm şi înălţimea între 15 şi 20 mm. Dacă mânerul pentru îm- pingătorul din lemn prezintă deteriorări, trebuie înlocuit. Utilizarea barei de împingere

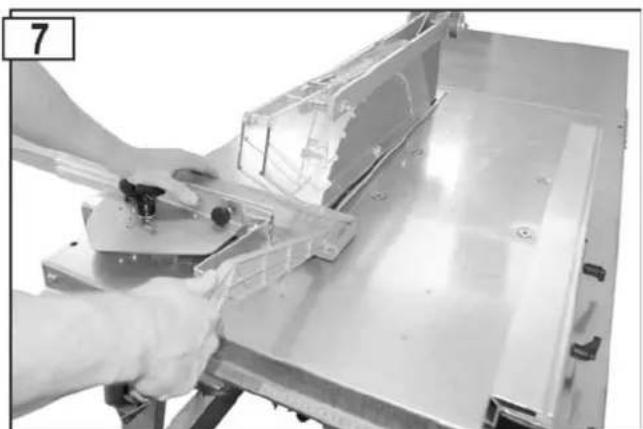

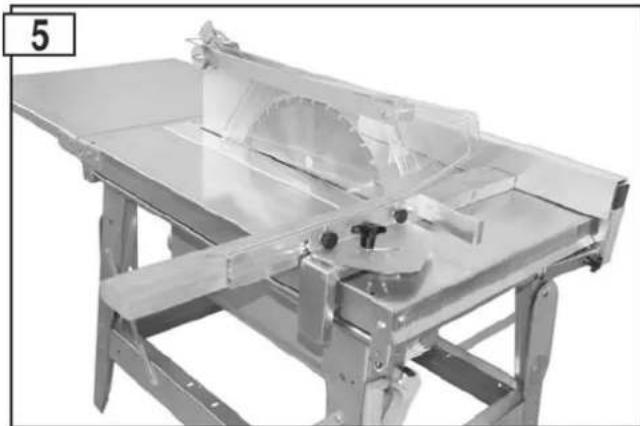

Utilizarea opritorului transversal mobil

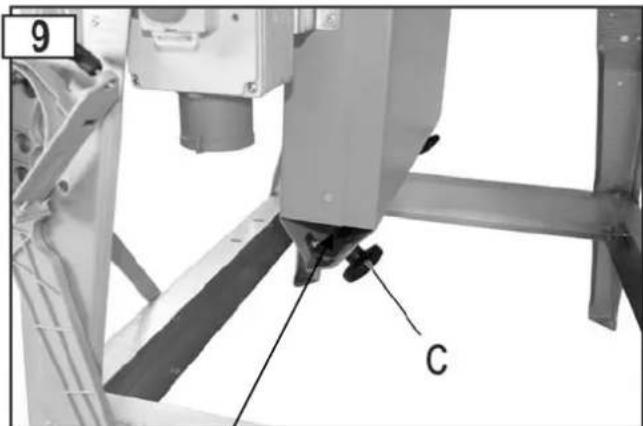

Racordarea unui dispozitiv de aspirare a rumeguşului

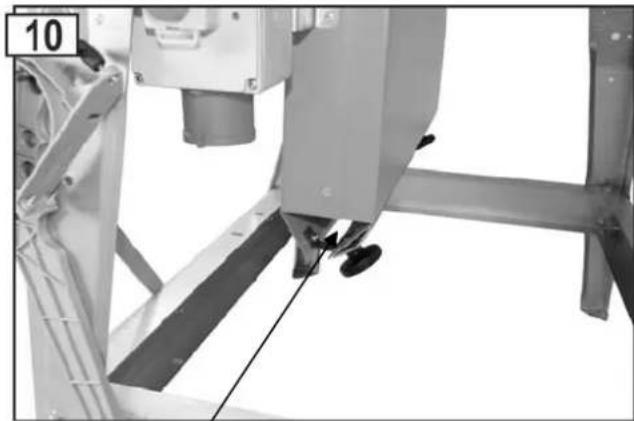

Fanta de eliminare a rumeguşului închisă (funcţionarea cu dispozitivul de aspirare a rumeguşului) Pentru aspirarea rumeguşului, ferăstrăul poate fi racordat la un dispozitiv de aspirare. (Ø ştuţuri de aspirare: 100 mm). Închideţi tabla de închidere de la fanta de eliminare a rumeguşului şi înşurubaţi-o cu şurubul cu piuliţă stea.82 Fanta de eliminare a rumeguşului deschisă (funcţionarea fără dispozitivul de aspirare a rumeguşului)

Întreţinerea şi curăţarea

Înaintea fiecărei lucrări de întreţinere sau curăţare: − opriţi aparatul − aşteptaţi oprirea pânzei ferăstrăului − scoateţi din priză ştecărul Executarea lucrărilor suplimentare de întreţinere şi reparaţie, comparativ cu cele descrise în acest capitol, este permisă doar serviciului pentru clienţi. Instalaţiile de siguranţă, îndepărtate în timpul lucrărilor de întreţinere şi curăţare, trebuie în mod obligatoriu reinstalate regulamentar şi verificate. Folosiţi doar piese originale. Alte piese ar putea provoca daune şi accidentări imprevizibile.

Curăţarea L Ţineţi cont de următoarele, pentru a menţine ferăstrăul în stare de funcţionare: Nu stropiţi aparatul cu apă. Îndepărtaţi rumeguşul şi praful doar cu peria sau cu aspiratorul. Curăţaţi şi lubrifiaţi regulat toate piesele mobile (de exemplu, prinderea carcasei de protecţie). Fig. 11 L Nu folosiţi niciodată unsoare! Folosiţi de ex. ulei pentru maşinile de cusut sau un spray de ulei , compatibil cu mediul înconjurător.

Asiguraţi-vă, că pânza ferăstrăului rămâne fără rugină şi răşină. Îndepărtaţi resturile de răşină de pe masa ferăstrăului. L Resturile de răşină se pot îndepărta cu un spray obişnuit de întreţinere şi îngrijire. Pânza ferăstrăului este o piesă care se uzează şi se toceşte după folosirea îndelungată sau repetată. Schimbaţi pânza de ferăstrău sau daţi-o la ascuţit. Întreţinerea Schimbarea pânzei ferăstrăului

Scoateţi ştecărul din priză înaintea schimbării pânzei ferăstrăului. Pericol de tăiere! Pânza de ferăstrău este grea şi poate aluneca. Purtaţi mănuşi de protecţie în timpul înlocuirii pânzei ferăstrăului. Nu utilizaţi pânze de ferăstrău din oţel HSS. Nu folosiţi pânze fisurate sau care şi-au modificat forma. Pânzele de ferăstrău care prezintă rupturi nu mai trebuie utilizate (nu este permisă repararea lor) Utilizaţi doar pânze de ferăstrău bine ascuţite. Reascuţirea (ascuţirea) pânzei de ferăstrău trebuie făcută numai de personalul de specialitate. Trebuie respectată instrucţiunea următoare: Trebuie să asiguraţi îndeplinirea cerinţelor privind echilibrarea uneltei conform EN 847-1:2005+A1:2007 6.2.3.2. Pericol de arsuri! La scurt timp după tăiere, pânza de ferăstrău mai este fierbinte.

1. Desfaceţi şurubul suportului de masă (5).

2. Ridicaţi carcasa de protecţie (15).

3. Ridicaţi suportul de masă (5) şi împingeţi-l în spate. Carcasa de protecţie

rămâne automat în această poziţie.

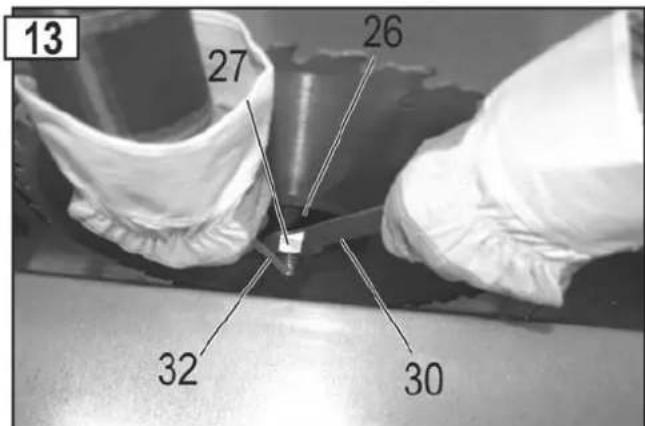

4. Introduceţi dornul port-scule (32) în arborele motorului şi desfaceţi

mandrina (27). ( filet pe stânga).

5. Acum puteţi scoate flanşa anterioară a pânzei de ferăstrău (26) şi pânza

de ferăstrău (25). 6. L Curăţaţi flanşa pânzei de ferăstrău.

7. Introduceţi o pânză de ferăstrău nouă sau una ascuţită.

L Respectaţi sensul corect de rotaţie al pânzei de ferăstrău: Săgeata de pe pânza de ferăstrău şi cea de pe carcasa de protecţie trebuie să indice în acelaşi sens!

8. Reintroduceţi flanşa anterioară a pânzei de ferăstrău (26).

9. Înşurubaţi din nou mandrina (27).83

10. Fixaţi suportul de masă (5).

Este interzisă îndepărtarea şurubului opritor (F).

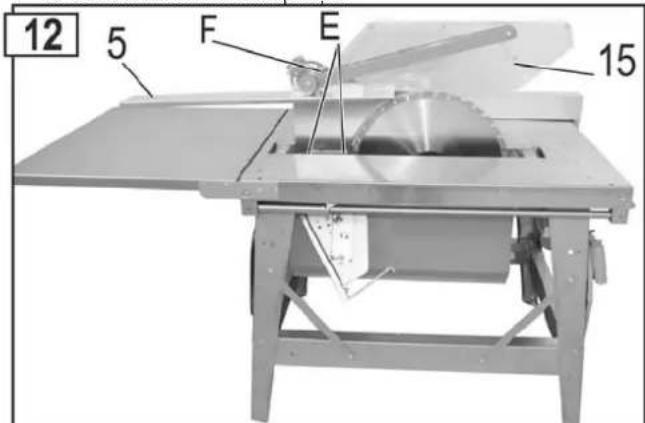

Schimbarea suportului de masă (fig. 12) Înainte de schimbarea suportului de masă, scoateţi ştecherul din priza de curent.

Înlocuiţi imediat un suport de masă uzat sau deteriorat.

1. Desfaceţi şurubul suportului de masă (5).

2. Ridicaţi carcasa de protecţie (15).

3. Ridicaţi suportul de masă (5) şi împingeţi-l în spate. Carcasa de protecţie

rămâne automat în această poziţie.

4. Îndepărtaţi cele 2 piuliţe (a) şi scoateţi pana de despicat (11) împreună cu

carcasa de protecţie.

5. Instalaţi un nou suport al mesei (5).

despicat, vezi figura 14).

7. Fixaţi suportul de masă (5).

Este interzisă îndepărtarea şurubului opritor (F).

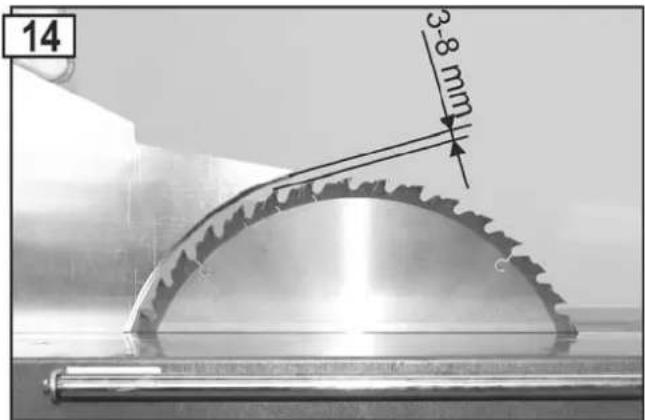

Reglajele penei de despicat După fiecare schimbare a pânzei de ferăstrău şi a suportului de masă trebuie verificată poziţia penei de despicat.

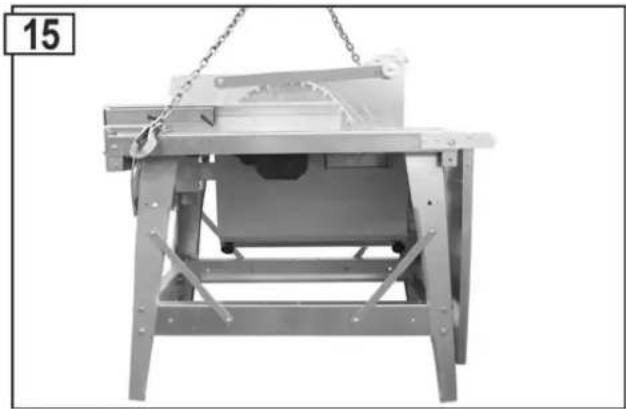

nainte de fiecare transport: − opriţi aparatul − aşteptaţi oprirea pânzei ferăstrăului − scoateţi din priză ştecărul − Accesoriile, cum ar fi opritoarele, trebuie să fie fixate bine de maşină.

Scoateţi ştecărul din priză.

Depozitaţi aparatele nefolosite într-un loc uscat, închis, departe de copii. Înaintea unei depozitări mai îndelungate, respectaţi următoarele indicaţii pentru a asigura o perioadă lungă de folosire şi o utilizare uşoară a ferăstrăului: − Efectuaţi o curăţare temeinică. − Trataţi toate piesele mobile cu un ulei compatibil cu mediul înconjurător.

Nu folosiţi niciodată unsoare! Garanţia Atenţie la declaraţia de garanţie anexată.84 Defecţiuni posibile

Înaintea remedierii unei defecţiuni: − opriţi aparatul − aşteptaţi oprirea ferăstrăului − scoateţi din priză ştecărul După remedierea unei defecţiuni, se repun în funcţiune şi se verifică instalaţiile de siguranţă. Defec

iunea Cauza posibilă Remedierea Maşina nu porneşte după ce a fost conectată

Se verifică siguranţa

• Verificaţi cablul, nu utilizaţi cabluri defecte

• Motorul sau comutatorul vor fi verificate sau reparate de către un electrician concesionat, resp. vor fi înlocuite prin piese originale Maşina se opreşte în timpul tăierii

• Pânza ferăstrăului tocită

Schimbaţi pânza ferăstrăului

• Se lasă motorul să se răcească şi se continuă cu o presiune mai mică Pete de arsură pe suprafa

• Pânza de ferăstrău este tocită

Schimbaţi pânza de ferăstrău Ferăstrăul vibrează

• Pânza de ferăstrău este deformată

• Pânza de ferăstrău nu este corect montată

Schimbaţi pânza de ferăstrău

• Fixaţi corect pânza de ferăstrău Efectul de frânare prea mic (timp de frânare >10 sec.)
• Frâna de motor defectă
• Discul de frânare uzat

Reparaţia frâna la oficiul pentru servicii clienţi, amintit de noi, sau la noi (la producător) Motorul nu are putere şi se încălzeşte prea puternic • 2. Circuitul fazelor la motorul trifazat

• Cablul prelungitor prea lung sau cu diametru prea mic
• Pânza ferăstrăului tocită

• Cereţi un electrician specialist să verifice siguranţele şi cablurile de alimentare
• vezi la punerea în funcţiune

• Daţi la ascuţit pânza de ferăstrău, respectiv schimbaţi-o cu una nouă Carcasa de protecţie nu se mişcă liber

• Îmbinarea cu şuruburi prea strânsă

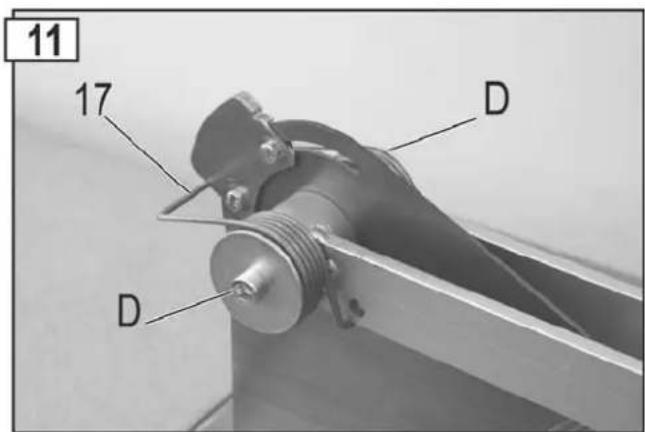

• Desfaceţi îmbinarea cu şuruburi până când carcasa de protecţie se mişcă liber (fig. 11) L Dacă intervin alte avarii sau dacă aveţi întrebări suplimentare, vă rugăm să vă adresaţi distribuitorului local.

ia la mers în gol 2698 min -- --DS-Moto

ea 400 V 3~Puterea motorului P 4,4 kW - S 6

ia la mers în gol 2790 min 2835 min 2820 min

Pânză de ferăstrău HM ∅ 400 x 2,8/3,8 x ∅ 30 mm 28 dinţi

30 mm 36 dinţi ∅ max./min. pânza de ferăstrău

dâncime de tăiere Ca. 126 Ca. 150mm Ca. 175 Dimensiunea mesei 1050 x 750 mmÎnăl

imea elementelor de ghidaj pentru pana de despicat 12 mmPana de despicat: Lă

imea fantei de ghidaj 12,1 mm Grosimea 3 mm ∅ racord pentru ştuţurile de aspiraţie 100 mmSiguran

ea 16 A inertă 20 A Tip de protec

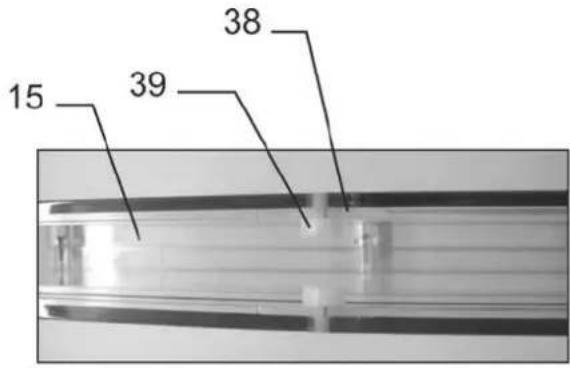

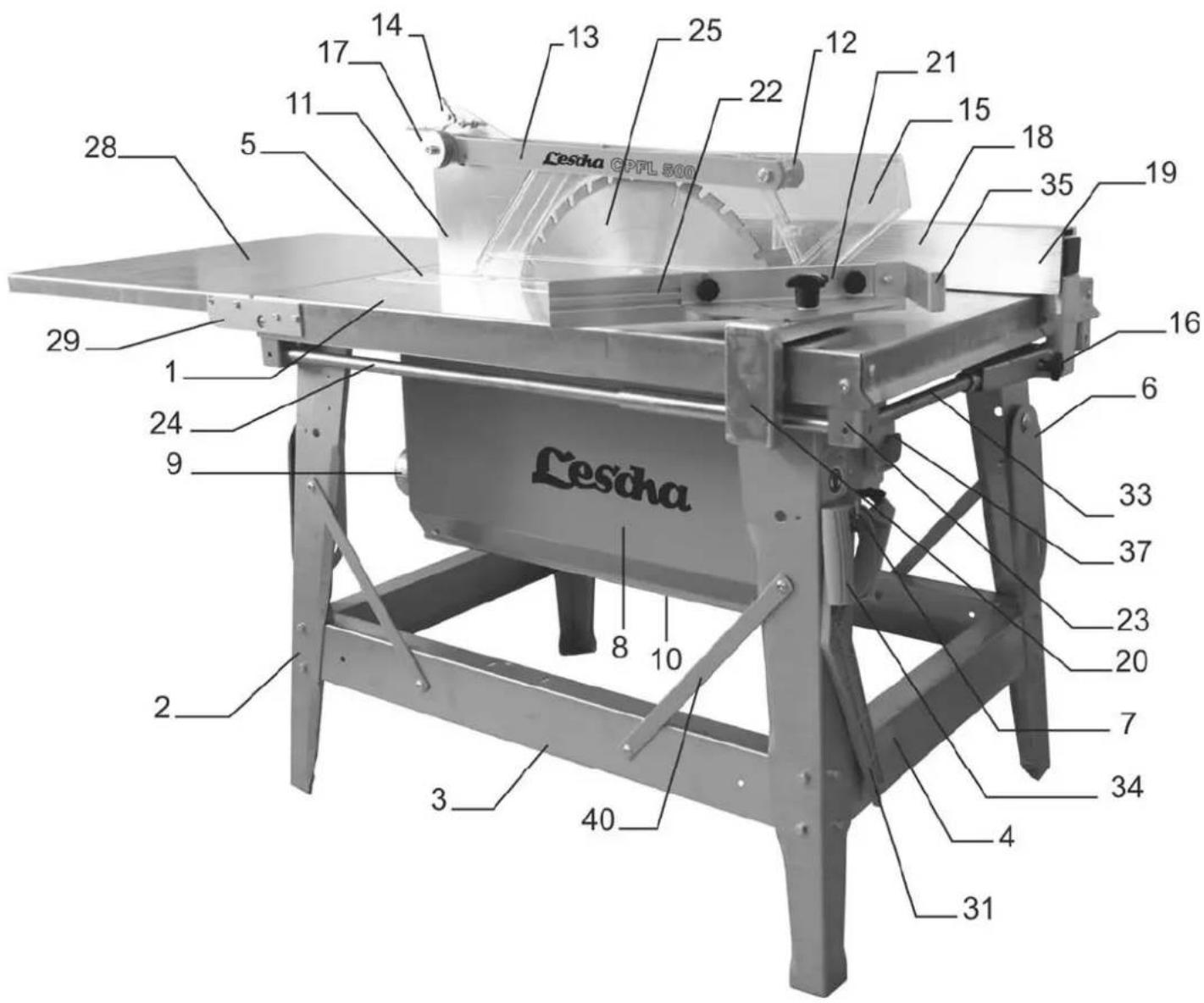

ie vezi ultima pagină85 Descrierea utilajului / piese de schimb Poz. Nr. comandă Denumirea 1 361626 Placa mesei ferăstrăului 2 361688 Piciorul mesei 3 361697 Bară-lungă 4 361690 Bară-scurtă 5 361025 Suport al mesei 6 361026 Ureche de transport 7 361109 Cârlig unealtă -- 361770 Cutie de rumeguş 8 361771 Capacul cutiei pentru şpan 9 361157 Ştu

10 361165 Tablă de închidere 11 361630 Pană de despicat

Ø 500 mm 12 361777 Suport carcasă dreapta 13 361778 Suport carcasă stânga 14 361703 Element de reglare 15 361625 Carcasă de protec

16 361727 Şurub cu mâner în formă de stea

rc rotativ dublu 18 361602 Opritor longitudinal fără teu 19 361680 Teu (aluminiu)) -- 361761 opritorul transversal, complet (19, 20, 21) 20 361000 Suportul opritorului cu lagăr 21 361751 cot pentru opritorul transversal 22 361059 Bară opritor 23 361607 Suport pentru arborele de ghidare

x de ghidare 1015 mm 25 360225 Pânză de ferăstrău de metal dur Ø 400 mm 25 360213 Pânză de ferăstrău de metal dur Ø 450 mm 25 361140 Pânză de ferăstrău de metal dur Ø 500 mm 26 361635 Flanşa pânzei de ferăstrău fa

a de strângere M 20, LH (fig. 13) 28 361776 Prelungire masă 29 361774 Suport rabatabil stânga pentru prelungirea mesei (fig. 3) 30 361112 Cheie inelară SW 30/19 (fig. 13) 31 361733 Bară de împinger Poz. Nr. comandă Denumirea 32 361111 Dorn port-scule (ştift rotitor) (fig. 13)

x de ghidare 725 mm 34 361700 Mâner pentru împingătorul din lemn 35 361750 Opritor tăiere

n formă de pană -- 361673 Motor cu curent alternativ CPFL 400 37 361656 Combina

ie ştecăr/comutator CPFL 500 (curent continuu) -- 361620 Soclu de comutator 38 361759 şurub cilindric M8x8 din material plastic 39 361760 şaibă suport din material plastic 40 361769 Contravântuire

Piesele de schimb sunt prezentate în lista cu piese de schimb sau în desenul relevant. Comanda pieselor de schimb: − Piesele de schimb trebuie procurate de la producător sau realizator − Informaţiile necesare pentru comandă: - Tip de aparat - Număr de aparat (vezi plăcuţa cu date caracteristice) - Piesa de schimb - Nr. - Descrierea/denumirea piesei - Cantitatea necesară Exemplu: Tip CPFL 450, nr. aparat 1014, 360213 pânză de ferăstrău din metal dur Ø 450 mm, 1 bucată86 Descrierea utilajului / piese de schimb87 Stroj nesmiete uviesť do prevádzky, pokiaľ si neprečítate tento návod, nedodržíte všetky uvedené pokyny a stroj riadne nezostavíte. Návod uschovajte pre prípadné neskoršie použitie.
