Typ výrobku	Stavebná píla kotúčová
Značka	Lescha
Model	CPFL 500
Napájacie napätie	230 V~ (jednofázové) alebo 400 V 3~ (trojfázové)
Príkon (P1)	3,0 kW (230 V) / 6,1 kW (400 V) - S6 40%
Výkon (P2)	2,2 kW (230 V) / 5,0 kW (400 V)
Otáčky naprázdno	2698 ot/min (230 V) / 2820 ot/min (400 V)
Pílový kotúč	∅500 x 2,8/4,0 x ∅30 mm, 36 zubov, karbid
Maximálna výška rezu	175 mm
Rozmery stola	1050 x 750 mm
Výška stola	850 mm
Hmotnosť	približne 114 kg
Prípojka na odsávanie	∅100 mm
Odporúčaná poistka	20 A (oneskorená)
Stupeň krytia	IP 54
Prevádzkový režim	S6 40%
Roztrhovací klin	Hrúbka prispôsobená píle, nastaviteľná
Ochranný kryt	Zdvihateľný, s pružinou
Brzda motora	Áno, čas zastavenia < 10 sekúnd
Pozdĺžny doraz	Plynule nastaviteľný, s mierkou
Odnímateľný priečny doraz	Súčasťou pre pokosové rezy
Údržba	Pravidelné čistenie, olejovanie pohyblivých častí, výmena pílového kotúča
Náhradné diely	K dispozícii u výrobcu
Zhoda	CE, EN 1870-19, smernice 2006/42/ES, 2004/108/ES, 2000/14/ES

Často kladené otázky - CPFL 500 Lescha

Ako vymeniť pílový kotúč?

Najskôr odpojte stroj. Odstráňte vložku stola (5) odskrutkovaním jej skrutiek a zdvihnutím ochranného krytu (15). Nasaďte upínací kľúč (32) na hriadeľ a uvoľnite skrutku (27) (ľavý závit). Odstráňte prednú prírubu (26) a kotúč. Očistite príruby, potom namontujte nový kotúč podľa smeru otáčania (súhlasné šípky). Dotiahnite maticu, vložte späť vložku stola a skontrolujte nastavenie roztrhovacieho klinu.

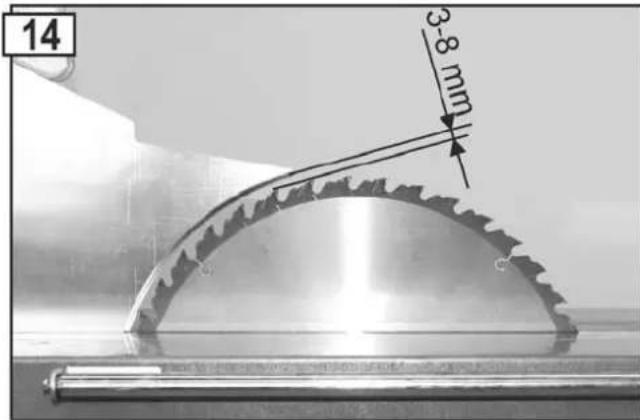

Ako nastaviť roztrhovací klin?

Po každej výmene kotúča alebo vložky stola skontrolujte nastavenie roztrhovacieho klinu. Musí byť zarovnaný s pílovým kotúčom a nesmie byť tenší ako telo kotúča ani hrubší ako šírka rezu. Na nastavenie povoľte upevnenia, upravte polohu a potom dotiahnite. Pozri obrázok 14 v návode.

Čo robiť, ak sa stroj počas rezu zastaví?

Možné príčiny sú tupý kotúč alebo príliš veľký posun. Vymeňte kotúč alebo nechajte motor vychladnúť a znížte tlak posuvu. Tiež skontrolujte, či kotúč nie je poškodený.

Brzda motora nefunguje (čas zastavenia > 10 sekúnd), čo robiť?

Príčinou môže byť chybná brzda alebo opotrebený brzdový kotúč. Nechajte skontrolovať a opraviť motor alebo spínač oprávneným elektrikárom alebo zákazníckym servisom. Stroj nepoužívajte, kým nie je brzda opravená.

Ako pripojiť vysávač k píle?

Pripojte hadicu na odsávanie s priemerom 100 mm k určenej prípojke. Na použitie odsávania zatvorte plechový otvor na vyhadzovanie triesok utiahnutím hviezdicovej skrutky (C). Uveďte odsávanie do prevádzky pred začatím pílenia.

Aké typy pílových kotúčov sú povolené?

Používajte iba karbidové kotúče v súlade s normou EN 847-1, s priemerom 495 až 500 mm a upínacím otvorom 30 mm. Nikdy nepoužívajte kotúče z HSS ocele (rýchloreznej ocele), pretože sú príliš tvrdé a krehké, čo predstavuje riziko poranenia.

Aké sú hlavné bezpečnostné pokyny pri používaní?

Noste ochranné prostriedky (okuliare, chrániče sluchu, rukavice pri výmene kotúča). Postavte sa bokom od píly. Nikdy nerežte bez bezpečnostných zariadení (kryt, roztrhovací klin). Pred údržbou stroj odpojte. Skontrolujte stav kábla a použite prúdový chránič 30 mA.

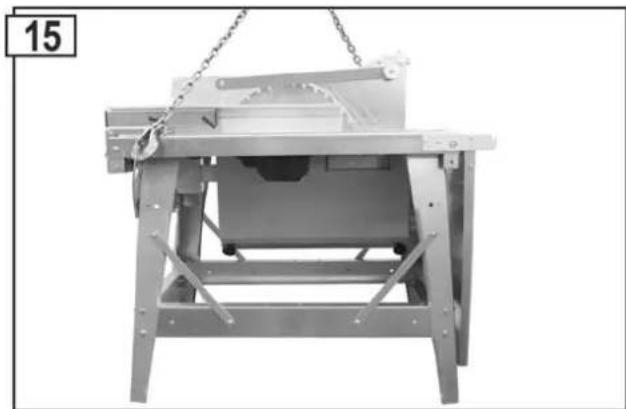

Ako prepravovať pílu?

Pred prepravou odpojte stroj a počkajte na úplné zastavenie kotúča. Použite určené prepravné oká (súčiastka 6). Uistite sa, že stroj je stabilný a nehrozí jeho prevrátenie. Viac informácií nájdete v kapitole Preprava v návode.

Ako čistiť a udržiavať pílu?

Nemyte vodou. Na odstránenie triesok a prachu použite kefu alebo vysávač. Pravidelne olejujte pohyblivé časti (kryt atď.) biologicky odbúrateľným olejom (olej na šitie, hydraulický olej). Živicu na stole čistite špeciálnym aerosólom. Udržujte kotúč bez hrdze a živice.

Aká je záruka a ako získať náhradné diely?

Pozrite si vyhlásenie o záruke priložené k návodu. Pre náhradné diely kontaktujte výrobcu alebo svojho predajcu s uvedením typu zariadenia, referenčného čísla (na typovom štítku) a označenia dielu (pozri zoznam náhradných dielov). Používajte výhradne originálne diely.

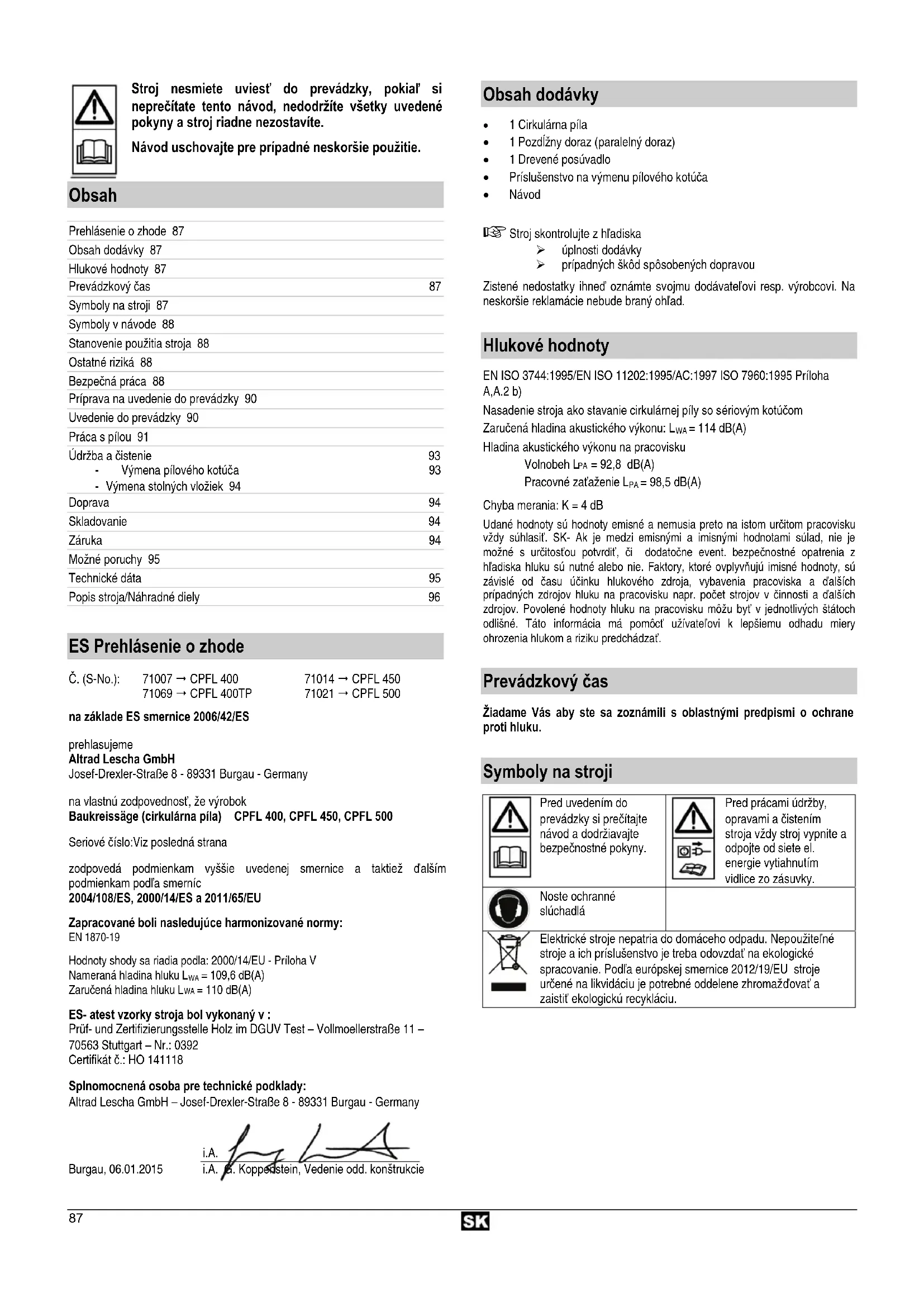

NÁVOD NA OBSLUHU CPFL 500 Lescha

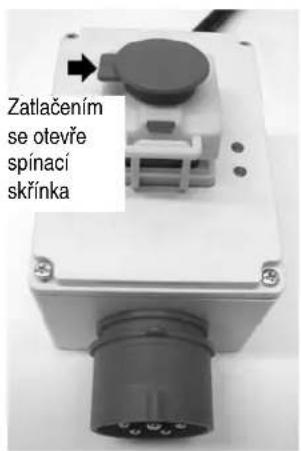

• motorový-trifázový proud

Odklopte podélný doraz

Stroj nesmiete uviest' do prevádzky, pokial' si neprečítate tento návod, nedodržíte všetky uvedené pokyny a stroj riadne nezostavíte.

Návod uschovajte pre prípadné neskoršie použitie.

Obsah

Prehlásenie o zhode 87

Obsah dodávky 87

Hlukové hodnoty 87

Prevádzkový čas 87

Symboly na stroji 87

Symboly v návode 88

Stanovenie použitia stroja 88

Ostatné riziká 88

Bezpečná práca 88

Príprava na uvedenie do prevádzky 90

Uvedenie do prevádzky 90

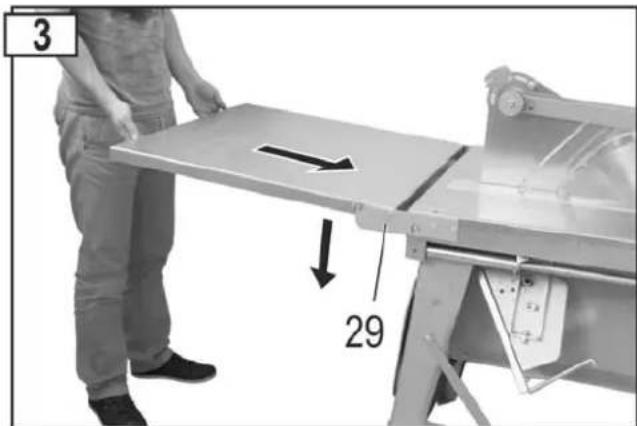

Práca s pílou 91

- Výmena pílového kotúča 93

- Výmena stolných vložiek 94

Doprava 94

Skladovanie 94

Záruka 94

Možné poruchy 95

Technické dáta 95

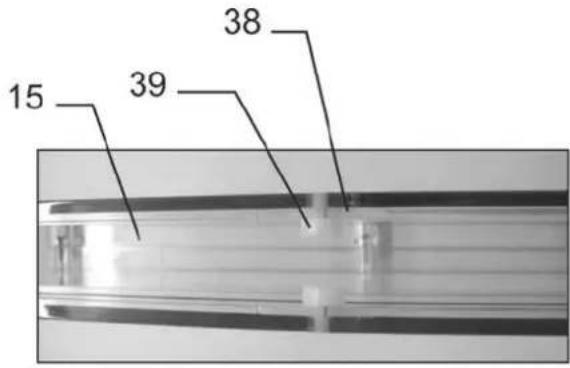

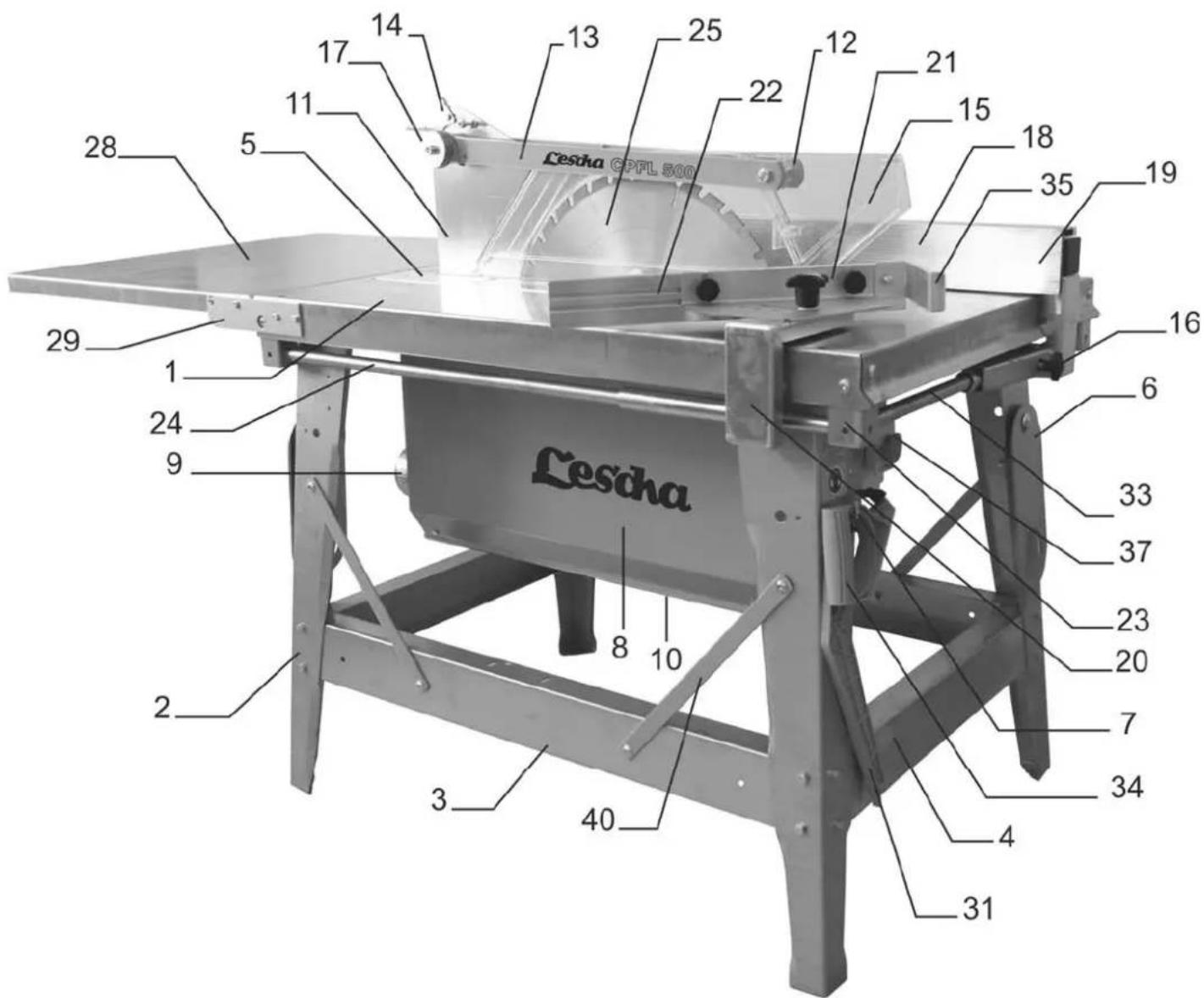

Popis stroja/Náhradné diely 96

ES Prehlásenie o zhode

Č. (S-No.): 71007 → CPFL 400 71014 → CPFL 450

71069 → CPFL 400TP 71021 → CPFL 500

na základe ES smernice 2006/42/ES

prehlasujeme

Altrad Lescha GmbH

na vlastnú zodpovednosť, že výrobok

Baukreissäge (cirkulárna píla) CPFL 400, CPFL 450, CPFL 500

zodpovedá podmienkam vyššie uvedenej smernice a taktiež d'alším podmienkam podľa smerníc

Zapracované boli nasledujúce harmonizované normy:

EN 1870-19

Hodnoty shody sa riadia podla: 2000/14/EU - Príloha V

Nameraná hladina hluku LWA = 109,6 dB(A)

Zaručená hladina hluku LWA = 110 dB(A)

ES- atest vzorky stroja bol vykonaný v :

Spinomocnená osoba pre technické podklady:

• 1 Cirkulárna píla
• 1 Pozdížny doraz (paralelný doraz)
• 1 Drevené posúvadlo
• Príslušenstvo na výmenu pílového kotúča
• Návod

Stroj skontrolujte z hľadiska

úplnosti dodávky
prípadných škôd spôsobených dopravou

Zistené nedostatky ihneď oznámte svojmu dodávateľovi resp. výrobcovi. Na neskoršie reklamácie nebude braný ohľad.

Hlukové hodnoty

EN ISO 3744:1995/EN ISO 11202:1995/AC:1997 ISO 7960:1995 Príloha A.A.2 b)

Nasadenie stroja ako stavanie cirkulárnej píly so sériovým kotúčom

Pracovné zaťaženie L _PA = 98,5 dB(A)

Chyba merania: K = 4 dB

Udané hodnoty sú hodnoty emisné a nemusia preto na istom určitom pracovisku vždy suhlasit. SK- Ak je medzi emisnými a imisnými hodnotami súlad, nie je možné s určitostou potvrdit, či dodatočne event. bezpečnostné opatrenia z hľadiska hluku sú nutné alebo nie. Faktory, ktoré ovplyňujú imisné hodnoty, sú závislé od času účinku hlukového zdroja, vybavenia pracoviska a ďalších prípadných zdrojov hluku na pracovisku napr. počet strojov v činnosti a ďalších zdrojov. Povolené hodnoty hluku na pracovisku môžu byť v jednotlivých štátoch odlišné. Táto informácia má pomôct užívatel’ovi k lepšiemu odhadu miery ohrozenia hlukom a riziku predchádzat’.

Prevádzkový čas

Žiadame Vás aby ste sa zoznámili s oblastnými predpismi o ochrane proti hluku.

Symboly na stroji

	Pred uvedením do prevádzky si prečítajte návod a dodržiavajte bezpečnostné pokyny.		Pred prácami údržby, opravami a čistením stroja vždy stroj vypnite a odpojte od siete el. energie vytiahnutím vidlice zo zásuvky.
	Noste ochranné slúchadlá
	Elektrické stroje nepatria do domáceho odpadu. Nepoužiteľné stroje a ich príslušenstvo je treba odovzdať na ekologické spracovanie. Podľa európskej smernice 2012/19/EU stroje určené na likvidáciu je potrebné oddelene zhromažďovať a zaistitť ekologickú recykláciu.

Symboly v návode

	Hroziace nebezpečie alebo nebezpečná situácia. Zanedbanie týchto pokynov môže mať za následok zranenie alebo spôsobenie vecných škôd.
	Dôležité pokyny na správne využitie stroja. Nedodržanie týchto pokynov môže zapríčinit’ poruchy.
	Užívatel’ské pokyny. Tieto pokyny Vám pomôžu stroj optimálne využívať.
	Montáž, obsluha a údržba. Tu je presne vysvetlené, čo musíte z týchto hľadísk vykonať.

Stanovenie použitia stroja

- Stavebná cirkulárná píla je určená výhradne na pozdlžné a priečné rezanie masívného dreva,drevotrieskových dosiak,stolárských dosiak alebo stavebných dosiak tvrzených,vo vonkajšom prostredí za použitia pílového kotúča podľa EN 847-1.

Priemer pílového kotúča musia ležat' medzi hodnotami:

CPFL 400: 395 – 400 mm

CPFL 450: 445 – 450 mm

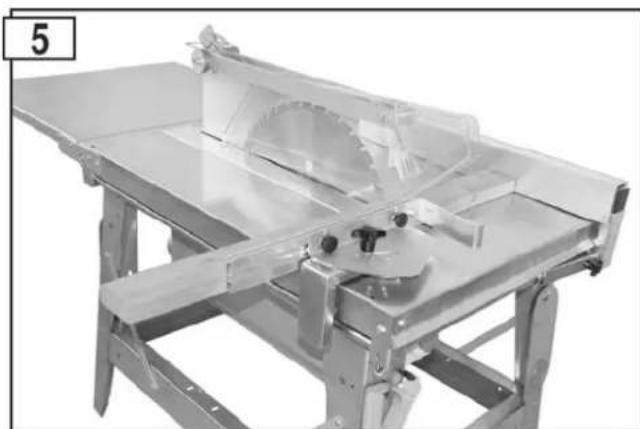

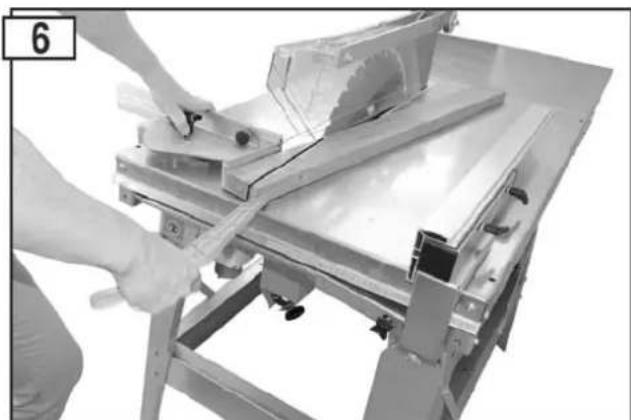

• Priečne rezy sa smú vykonávať len za použitia dodaného priečneho dorazu.
• Na rezanie je možné použit' iba materiál, ktorý je možné bezpečne položit' na pracovnú dosku.
• Použitie pílových kotúčov z rýchlotavenej ocele nie je povolené pretože táto oceľ je tvrdá a krehká. Hrozí nebezpečie prasknutia kotúča a vážneho zranenia prostredníctvom odlietavajúcich časti kotúča.
• Do stanovenia použitia stroja patrí tiež dodržanie výrobcom predpísaných podmienok na prevádzku, údržbu a opravné práce na stroji a d'alej potom dodržanie všetkých bezpečnostných pokynov.
• Na prevádzku stroja je nutné dodržat' platný predpísaný súbor opatrení na zabránenie úrazov, rovnako ako všeobecne známe pravidlá z hľadiska pracovnej medicíny a bezpečnostne- technické.
• Každé iné použitie stroja, ako tu uvedené, ide nad rámec stanovenia použitia stroja. Za takto spôsobené škody výrobca nepreberá žiadnu zodpovednosť. Všetky riziká nesie užívateľ.
• Svojvoľné zmeny na stroji vylučuje ručenie výrobcu, za takto spôsobené škody všetkého druhu.
• S pílou môžu pracovat' iba osoby, ktoré sú so strojom oboznámené, majú skúsenosť a sú poučené o všetkých rizikách a nebezpečiach, ktoré z prevádzky stroja vyplývajú. Opravné práce na píle môže vykonávať iba autorizovaný servis alebo priamo výrobca.
• Píla nesmie byť prevádzkovaná v explozívnom prostredí.
  Kovové časti musia byt' z rezaného materiálu vopred odstránené.

Ostatné riziká

I napriek dodržaniu všetkých podmienok o použití píly a dodržaní všetkých bezpečnostných pravidiel o jej prevádzke, je nutné vzhľadom ku konštrukcii stroja a účelu jeho použitia, počítať s určitymi ostatnými rizikami.

Ohľaduplnosť a pozornosť pri prevádzke stroja taktiež znižujú riziko zranenia osôb či vecných škôd.

- Nebezpečie zranenia prstov alebo ruky pílovým kotúčom alebo obrábaným materiálom. Noste ochranné rukavice (napr. pri výmene pílového kotúča).

• Nebezpečie zranenia pri odstraňovaní odrezkov v čase, kedy sa kotúč ešte točí. Odstraňujte odrezky najskôr po vypnutí píly a zastavení pílového kotúča.
• Možnosť zranenia prostredníctvom odlietavajúcich častíc materiálu.
• Možnosť spätného úderu rezaného materiálu alebo jeho častí.
  ■ Prasknutie kotúča a odmrštenie jeho častí.
• Pílu prevádzkujte vždy len so všetkými správne namontovanými ochrannými prvkami. Na píle nemeňte nič, čo by mohlo bezpečnosť prevádzky ohroziť.

- Emisie škodlivého prachu. Noste ochrannú rúšku.

- Ohrozenie el. prúdom pri použití nepredpisových el. prípojov.

- Dotyk el. častí pod napätím, pri odkrytých kontaktoch na píle.

■ Poškodenie sluchu pri dlhšie trvajúcej práci bez ochranných slúchadiel.

Aj napriek všetkým týmto upozorneniam, nie je možné dálšie riziká celkom vylúčit'.

Bezpečná práca

⚠ Pri nesprávnom používaní môžu byt' drevoobrábajúce stroje nebezpečné. Ak sú elektro stroje prevádzkované musia byt' vždy základné bezpečnostné opatrenia splnené, aby riziká požiaru, úrazu el. prúdom a prípadného zranenia osób, boli vylúčené.

Pred uvedením stroja do prevádzky si preto prečítajte a dodržiavajte následovné pokyny a súbor opatrení proti možnému zraneniu. Zoznámte sa tiež s bezpečnostnými predpismi, ktoré sú platné vo Vašej firme a Vašej zemi. Len tak môžete ochránit' seba aj iné osoby pred možným zranením.

Bezpečnostné pokyny odovzdajte všetkým osobám, ktoré s pílou pracujú alebo môžu pracovať.
Bezpečnostné pokyny a predpisy dobre uschovajte na neskoršie použitie.

• Pred uvedením píly do prevádzky sa pomocou návodu so strojom oboznámte.
• Pri práci bud'te pozorní. Premýšľajte o všetkých pracovných krokoch. Pracujte s rozvahou. Stroj nepoužívajte ak ste pod vplyvom drog, alkoholu či medikamentov. Stačí malý okamih nepozornosti a dôjde k vážnym úrazom.
• Vyhnite sa abnormálnej polohe tela pri práci. Postarajte sa o bezpečný postoj a vždy udržujte rovnováhu. Nad stroj sa nenakláňajte a nenaťahujte.

• Noste riadny pracovný úbor.

• nie široký odev alebo ozdoby – to môže byť pohyblivými časťami stroja zachytené.
  – protišmykové pracovné topánky

• ak máte dlhé vlasy, noste vlasovú siet'ku

■ Noste osobné ochranné pomôcky:

• Ochranné slúchadlá (akustický výkon stroja na pracovisku v zásade prekračuje 85 dB(A)).
  – Ochranné pracovné okuliare

Pracovné rukavice pri výmene pílového kotúča.

■ Pílu používajte iba na

• pevnom
• rovnom
  — protišmykovom
• nekmitavom podklade

- Ak je píla pripojená na odsávacie zariadenie

Podtlak v odsávacej trubici 1160 pa pri rýchlosti vzduchu od 20m/sec.

— Odsávacie zariadenie musí byť zapnuté pred spustením stroja.

• Na pracovisku udržujte poriadok! Neporiadok môže zapríčinit úraz.
  ■ Počítajte s vplyvmi okolia:

– Pílu neprevádzkujte na daždi.
– Pílu neprevádzkujte vo vlhkej alebo mokrom prostredí.
— Pílu neprevádzkujte v blízkosti vznetlivých tekutín alebo plynov.

- Pílu nenechajte bez dozoru.

- Dodržiavajte národné predpisy na prevádzku strojov z hľadiska veku užívatel’a.

- Pri práci vykážte d'alšie osoby z pracovného priestoru. Obsluha pily je na pracovisku zodpovedná voči tretím osobám. Nenechajte d'alšie osoby, najmä deti, aby sa stroja alebo prípojného kábla dotýkali. Všetky d'alšie osoby, najmä deti, vykážte z pracoviska.

- Pri rezaní sa postavte na stranu od nebezpečného okruhu (pílový kotúč).

■ S rezaním začnite najprv až kotúč dosiahne po zapnutí plných otáčok.

- Stroj nepret'ažujte! Najlepšie pracovné výsledky dosiahnete ak pracujete v udanom výkonnostnom režime stroja.

- Stroj prevádzkujte iba so všetkými riadne namontovanými ochrannými prvkami.

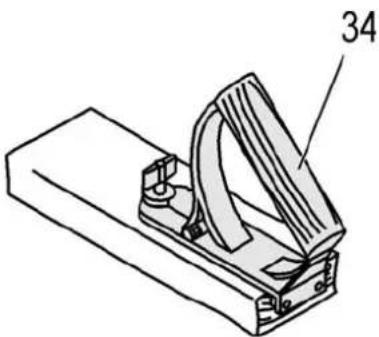

Bezpodmienečne používajte dodané drevené posúvadlo. Nastavenie a donastavenie rozvodného klinu je vidiet' z obr.14

- Ak je štrbina vo vložke stola vybitá, vymeňte stolnú vložku.

- Nepoužívajte pílové kotúče, ktoré sú prasknuté alebo majú pozmenený tvar.

- Používajte iba ostré kotúče. Tupé kotúče zvyšujú nebezpečie spätného úderu a naviac preťažujú motor.

- Nepoužívajte pílové kotúče z rýchloreznej ocele (HSS). Táto ocel' je tvrdá a krehká. Môžu byť použité kotúče podľa normy EN 847-1.

⚠ Použitie iných náradových prvkov a iného príslušenstva, ako originálneho, znamená pre Vás riziko zranenia. Dávajte pozor na to, aby pílový kotúč mal udané rozmery a materiál pílového listu bol určený pre daný rezaný materiál.

- Vždy režte iba jeden kus. Nikdy nerežte viac kusov naraz alebo viac kusov zložených nad sebou. Tu vzniká nebezpečie odmrštenia jednotlivých odrezkov od kotúča.

- Dávajte pozor na to, aby odrezané zbytky neprišli do styku s kotúčom. Tým môžu byť zachytené a odmrštené.

- Nepoužívajte pílu na iné účely ako je určené (viď kap. Stanovenie použitie stroja).

- Pred rezaním odstráňte z materiálu všetky kovové predmety (klinčeky, svorky).

- Dávajte pozor na to, aby obrábaný materiál neobsahoval káble, lanka, šnúry alebo podobné veci.

- Režte materiály len s takými rozmermi, ktoré pri rezaní umožňujú bezpečné držanie.

- U priečnych rezov guľatín je žiadúce, aby materiál bol zachytený proti pootočeniu. K tomu je možné použit’ špeciálnu šablónu alebo prípravok na upevnenie guľatín.

- Vždy používajte drevené posúvadlo materiálu u dlhých rezov, kde odstup od pílového kotúča ku kraju materiálu je menšia než 120 mm.

- Vždy udržiavajte dostatočný odstup prstov od kotúča.

- Po vypnutí stroja ešte pilový kotúč dobieha. Počkajte na kludový stav a až potom odstraňujte piliny a odrezky zo stola.

- Pri dobiehaní kotúča ho nikdy nebrzdite tlakom na jeho bočné strany.

- Odstraňovanie pilín a odrezkov z priestoru kotúča nevykonávajte rukami.

- Zbytky po rezaní odstraňujte zo stroja tak, aby ste neznečistili a nepoškodili pracovisko. Taktiež to platí pre piliny a menšie odrezky. Odpadová pilinová medzera musí zostat' priechodná.

— Odstraňovaní porúch (k tomu patrí tiež odstránenie nalepených pilín).

— Kontrole prívodných prípojov, či niesu poškodené alebo prekrútené.

– Preprave píly na iné miesto

— Výmene pílového kotúča

- O pílu sa dôkladne starajte:

- Udržiavajte pílový kotúč čistý a ostrý, potom môžete pracovať lepšie a bezpečnejšie.

— Dodržiavajte predpisy na údržbu a pokyny pri výmene kotúča.

— Držadlá píly udržiavajte čisté a nie znečistené od oleja alebo tuku.

■ Stroj kontrolujte z hl'adiska jeho prípadných poškodení.

- Pred každým d'alším použitím píly skontrolujte všetky ochranné prvky alebo ich lahko poškodené časti tak, aby splňali podmienky bezchybnej funkcie.

- Preskúšajte všetky pohyblivé časti píly, či bezchybne fungujú, nezadierajú sa alebo či niesu poškodené. Všetky diely musia byt správne namontované a spíňat podmienky bezpečnej a bezchybnej prevádzky.

- Poškodené diely ,ktoré neplnia svoju funkciu, musia byť odborne v servise opravené alebo vymenené (pokial' v návode nie je inak uvedené).

- Poškodené alebo nečitateľné bezpečnostné samolepky na stroji je potrebné okamžite vymenit.

- Nezabudnite v stroji náradie!

Pred zapnutím píly skontrolujte či montážne klúče a zriadovacie náradie je zo stroja odstránené.

- Nepoužívanú pílu skladujte na suchom a uzamknutom mieste, kam deti nemajú prístup.

■ Prevedenie prípojného kábla podľa IEC 60 245(H O7 RN-F) s minimálnym priečnym prierezom
– 1,5 qmm pri dlžke kábla do 25 m
– 2,5 qmm pri dĺžke kábla cez 25 m
- 2,5 qmm pre CPFL
- Príliš dlhé a tenké káble zapríčiňujú výpadky napätia. Motor nedosiahne svojho max. výkonu a funkcia píly je redukovaná.
Vidlice a spojovacie zariadenie na prípojných kábloch musí byť z gumy, mäkkého PVC alebo iného termoplastického materiálu, ktorý má rovnakú mechanickú pevnosť, alebo týmto materiálom potiahnuté.
- Chráněte sa pred úrazom el. prúdom. Zamedzte kontaktu tela s uzemnenými časťami stroja.
- Spojovacie zariadenie na prípojnom káble musí byt' odolné proti tlakovej vode.
- Pri použití káblového bubna, odviňte vždy kábel úplne von.
- Kábel nepoužívajte na účely, pre ktoré nie je určený. Kábel chráňte pred oprsknutím olejom, teplom a ostrými hranami. Pri odpojovaní vidlice zo zásuvky neťahajte za kábel.
- Kontrolujte pravidelne kábel pily a pri jeho poškodení ho nechajte v odbornom servise vymenit'.
- Pri pokladaní prípojného kábla kontrolujte či nie je porušený, priškripnutý, zhačknutý a či prípojné spojenie nie je vlhké.
- Predlžovací kábel pravidelne kontrolujte a pri jeho poškodení ho vymeňte.
■ Nepoužívajte defektné káble.
- Vo vonkajšom prostredí používajte iba káble, ktoré sú k tomu povolené a majú zodpovedajúce ozna čenie.
■ Nepoužívajte provizórne el. spoje.
- Ochranné el. prvky nikdy nepremostujte alebo nevysadzujte z funkcie.
■ Stroj zapnite vždy cez ochranný prúdový spínač(30 mA).

Elektrické zariadenia resp. ich opravy môže vykonávať iba koncesiovaná firma (servis) alebo priamo výrobca. Pritom je nutné brat do úvahy miestne predpisy a ochranné opatrenia.

Opravy ostatných častí píly vykonáva odborný servis alebo výrobca.

Používajte vždy iba originálne náhradné diely. Pri použití iných dielov alebo príslušenstva vzniká riziko poranenia alebo vecných škôd. Za takto spôsobené škody neberie výrobca žiadnu zodpovednosť.

Príprava k uvedeniu do prevádzky

Aby ste dosiahli dokonalú a bezchybnú funkciu píly, dodržiavajte nasledujúce pokyny:

- Postavte pílu na pracovisko, ktoré spína následovné podmienky:

— dostatočný okolitý priestor (vonku)
- nešmykl'avé
- nekmitavé
- rovné
— bez rizika prevrátenia
— dostatočne osvetlené

— Prípojné káble na poškodenie (praskliny, rezy atd.)
⚠️ Nepoužívajte defektné káble
– Či ochranný kryt kotúča je v poriadku
– Nastavenie rozvodného klina (vid. obr.114)
– Či pílový kotúč je v poriadku
- Či posúvadlo materiálu je po ruke

• nepoužívajte pílové kotúče, ktoré sú prasknuté, majú trhliny, alebo majú pozmenený tvar.
• nepoužívajte pílové kotúče z rychloreznej ocele(HSS)-
• Pri práci sa stavajte stranou (bokom) k event. zdroju nebezpečia (pílový kotúč).

Uvedenie do prevádzky

(pred každým uvedením do prevádzky)

• Zdvihnite a sklopte kryt pilového kotúča aby ste sa uistili, že je volne pohyblivý. Vo svojej kludovej polohe musí kryt úplne kryt kotúč a spodná časť ležat na pracovnom stole (vid kap. Možné poruchy).
• Preverte spínač zapnutím a vypnutím.

Nikdy nepoužívajte pílu, ktorá sa nedá zapnút či vypnút. Poškodený spínač je treba nechať okamžite v odbornom servise vymenit.

• Brzda
  Po vypnutí sa musí pilový kotúč do 10 sec úplne zastaviť. Ak je tento čas prekročený, je brzda poškodená a nefunkčná.
• Posúvadlo materiálu
  ⇒ Ak je posúvadlo poškodené je treba ho vymenit.

Smer otáčania pílového kotúča

Smer otáčania kotúča musí byť zhodný so šípkou na kotúčovom kryte

(15) ↓

Pri trojfázových motoroch môžete smer otáčania kotúča zmenit' ak skrutkovač vložíte do vybrania v límci zásuvky a l'ahkým tlakom vlavo či vpravo nastavíte žiaduci smer otáčok.

Vol'ba pílového kotúča

→ dodržiavajte hrúbku klínovej medzery „S“, bočne na rozvodnom kline vyznačené.

Rozvodný klin nesmie byt' tenšie ako telo pílového listu a nie silnejší ako jeho rezná šírka.

Minimálny a maximálny priemer pílového kotúča, rovnako ako priemer stredového otvoru, sú udané na typovom štítku stroja.

Použitý nesmie byť žiadny pílový kotúč u ktorého sú udané otáčky (vid' potlač na kotúči) nižšie, ako sú otáčky motora (vid' Technické dáta).

Porovnajte napätie na typovom štítku stroja s napätím vo Vašej sieti, napr.230 V,a zapojte pílu do predpisovej uzemnenej zásuvky.

Použite predlžovací kábel podľa IEC 6O245(H 07 RN-F) s minimálnym priečnym prierezom

⇒ 1,5 qmm pri káble o dížke do 25 m
⇒ 2,5 qmm pri káble o dížke cez 25 m
2,5 qmm pre CPFL

i Istenie:

	400	450	500
CPFL 16 A pomalá	16 A pomalá	20 A

Siet'ová impedancia

Pri nevhodných sieťových podmienkach môže počas zapínania prístroja dôjst' ku krátkodobému poklesu napätia, ktorý môže ovplyvnit' iné prístroje (napr. blikanie lampy).

Nemusí sa očakávať žiadné poruchy, ak sa dodržia v tabul’ke uvedené maximálne impedancie siete.

Príkon P1 (W)	Sieťová impedancia Zmax (Ω)
230 V~ 3,0 kW 0,07
400 V 3~ 4,4 / 5,0 / 6,1 kW 0,05

Spínač

Zapnutie

• Otvorte záklopku spínača
• Stlačte zelené tlačidlo (I)

Pri výpadku prúdu sa stroj automaticky vypne.

Na opätovné spustenie stroja stlačte najprv červené tlačidlo a potom znovu zelené tlačidlo.

Vypnutie

prevedenie na striedavý prúd 230 V

Prevedenie na motorový prúd 400 V

Vypnutie Zapnutie Svetelné diódy

Svetelné diódy

Diódy svietia

→ Motor beží- kotúč sa točí

Diódy nesvietia

→ Motor je vypnutý -kotúč stojí

1) Výpadok jednej fázy: Ihned' nechat' vedenie skontrolovať v odbornom servise.
2) Diódový modul (361642) je defektné: Ihned' nechat' vymenit' v odbornom servise.

Práca s pílou

Prístroj nesmiete uviest do prevádzky bez prečítania návodu a dodržanie všetkých udaných pokynov a dodržania správnej montáže stroja.

Pred zmenami nastavenia na píle (napr. výmena pílového kotúča) -

■ Vždy sa postavte mimo nebezpečný priestor.
■ Režte rovnakým tlakom na materiál.
- Zostatky po rezaní nikdy neodstraňujte rukou a odstránenie vykonajte len keď kotúč stojí.

Doraz pozdlžneho rezu je v smere šípky stupňovito nastavitelný. Upevnenie pozdlžného dorazu sa vykonává utiahnutím hviezdicovej skrútky.

Vyklopte predíženie stolovej dosky nahor. V smere šípok nasuňte predíženie stola a sklopte nadol. Dodržiavajte, aby predíženie stola bolo správne zachytené.

3 29

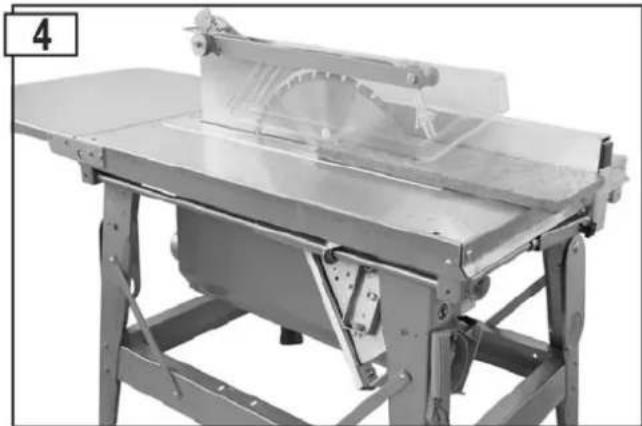

Pozdížne rezy masívneho dreva

Paralelný doraz ako doraz pre priečne rezy

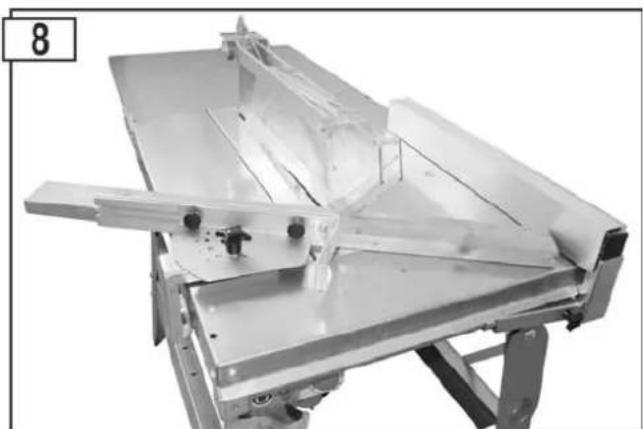

Klinové rezy s klínovým dorazom

Rukovát' pre posunovač rezaného materiálu je treba priskrútkovat na dosku,ktorá bezpečno posúvá malé rezané diely.Rozmery po- suvné dosky:Dížka 300-400 mm,šírka 80-100 mm a hrúb- ka 150-200 mm. Ako je rukovát' poškodená,je potrebné ji hned' nahradit'.

Použitie pohyblivého priečneho dorazu

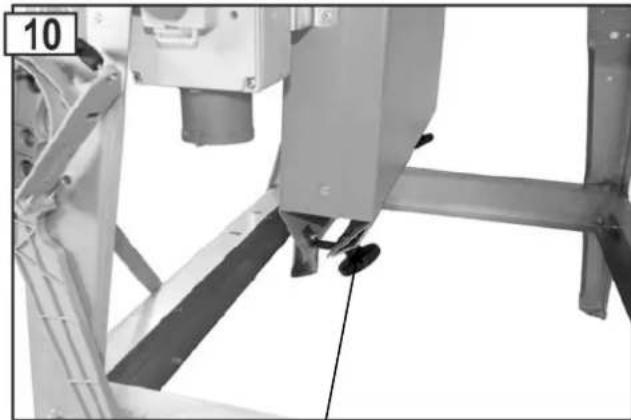

Pre odsávanie pilín môže byť píla spojená s odsávacím zariadením (priemer hadice je 100 mm). Uzavrite zatváracie veko na vyhadzovacom otvore pre piliny a pevne ho utiahnite pomocou hviezdicovej matky.

Vyhadzovací otvor pre piliny je otvorený ( prevádzka bez odsávacieho zariadenia).

Údržba a čistenie

Práce údržby a čistenia, ktoré niesu v tejto kapitole popísané, môže vykonávať iba odborný servis.

Ak bolo v rámci údržby alebo čistenia nutné niektoré ochranné prvky odstrániť je potrebné ich po skončení prác opát' správne namontovať a ich funkciu preskúšať.

Použite iba originálne diely. Iné diely ako originálne môžu zapríčinit neočakávané škody alebo zranenia.

Čistenie

i Dodržiavajte následovné body, aby ste udržali funkčnosť vašej píly.

■ Stroj nestriekajte vodou.
- Piliny a prach odstraňujte štetcom alebo kefkou.

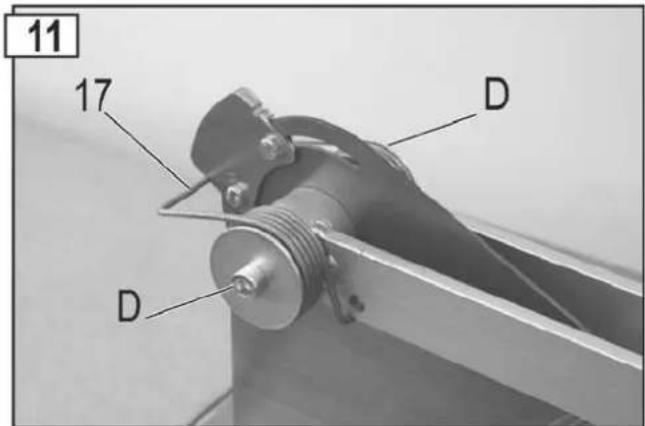

- Čistite a olejujte pravidelne všetky pohyblivé diely na píle (napr. zavesenie krytu kotúče). Obr.11

Nikdy nepoužívajte mazaci tuk!

Používajte napr. olej na šijacie stroje alebo ekologický olejový sprej.

11 17 D D

• Postarajte sa o to, aby pílový kotúč nebol rezavý alebo so zbytkami smoly.
  ■ Zbytky smoly odstráňte taktiež z povrchu stola.

Smolu odstránite obvyklými čistiacimi prostriedkami alebo špeciálnym sprejom.

Pílový kotúč je opotrebovatelná časť a po určitom čase sa otupí.

Tupý kotúč vymeňte alebo nechajte v servise nabrúsit'.

Údržba

Výmena pílového kotúča

Nebezpečie úrazu porezaním! Pílový kotúč je ťažký a môže spadnút. Pri jeho výmene noste pracovné rukavice a ochrannú obuv.

■ Je zakázané používať kotúče z rychloreznej ocele (HSS).
■ Nepoužívajte kotúče prasknuté alebo také, ktoré majú pozmenený tvar.

Kotúče, ktoré majú na tele praskliny musia byt vyradené (likvidácia). Opravy týchto kotúčov sú neprípustné.
■ Používajte iba ostré kotúče.
- Brúšenie kotúčov smie vykonávať iba odborný personál. Nasledujúce je potrebné dodržiavať: Je potrebné zaistiť , aby požiadavky na vyváženie náradia bol splnené podľa EN 847-1:2005 A1:2007 6.2.3.2.

Nebezpečie popálenia! Krátko po skončení rezania je kotúč horúci.

1. Teraz môžete vytiahnuť prednú prírubu (26) a kotúč (25) vytiahnuť.
2. i Očistite prírubu.
3. Nasadte nový ostrý kotúč.

Dávajte pozor na správny smer otáčania kotúča: Šípka na kotúči musí mať rovnaký smer ako šípka na kotúčovom kryte!

1. Nasad'te opät' prednú prírubu (26) a naskrutkujte spínaciu maticu.
2. Spínaciu maticu opät utiahnite.
3. Upevnite stolovú vložku.
4. ⚠️ Dorazová skrutka (F) sa nesmie vybrat'.

Výmena stolovej vložky (obr.12)

Pred výmenou stolovej vložky odpojte stroj od siete vytiahnutím vidlice zo zásuvky.

Ak je stolová vložka opotrebovaná alebo poškodená, je potrebné ju ihneď vymenit.

1. Odmontujte skrutky stolových vložiek (5).

2. Nadvihnite ochranný kryt (15).

3. Nadvihnite stolové vložky (5) a posuňte ich dozadu. Kryt automaticky ostane v tejto polohe.

4. Odskrutkujte dve matice (E) a vytiahnite rozvorný klin spolu s kotúčovým krytom.
5. Nasadte novú stolovú vložku.
6. Pripevníte rozvorný klín ke krytu pílového kotúča.
7. Upevnite stolovú vložku.
8. Dorazová skrutka (F) sa nesmie vybrat'.

Nastavenie rozvorného klinu

Po každej výmene kotúča je nutné preskúšat' nastavenie rozvorného klina.

• Vypnite motor
• Počkajte na zastavenie kotúča
• Odpojte pílu od prúdu vytiahnutím vidlice zo zásuvky
• Prieslušenstvo, ako sú dorazy,musia na píle být bezpečne pripevnené či zovreté.

■ Pílu skladujte v suchej a uzamknutej miestnosti, kam deti nemajú prístup.
■ Pred dlhodobejším uskladnením splňte nasledujúce body:
— Vykonajte dokonalú očistu stroja.
– šetky pohyblivé časti ošetrite ekologickým olejom.

Po oprave opät uvedte všetky bezpečnostné prvky do pôvodného stavu a preskúšajte ich funkciu.

Porucha	Možná príčina	Odstránenie poruchy
Po zapnutí stroj nebeží	Výpadok prúduPredlžovací kábel je poškodenýDefektný motor alebo spínač	Kontrola poistiekKontrola kábla, poškodený kábel d'alej nepoužívajteMotor resp. spínač nechajte preskúšať v odbornom servise.Výmenu vykoná taktiež odborný servis (koncesiovaný pre el. práce) iba za originálne náhradné diely.
Píla sa v priebehu rezania zastaví	Pílový kotúč je tupýPracujete s prílišným tlakom na materiál	Výmena pílového kotúča (25).Nechajte motor prestávkou ochladit' a d'alej pracujte s menším tlakom na materiál
Spáleniny na reze	Kotúč je tupý	Výmena kotúča
Píla vibruje	kotúč mení tvarKotúč nie je správne namontované	Výmena kotúčaPílový kotúč riadne namontovať a upevnit'
Výkon brzdy je špatný(brzdný čas je váčší ako 10 sek).	Brzda je poškodenáBrzdová doštička je opotrebovaná	Brzdu nechajte opraviť v odbornom servisu.
Motor nemá obvyklý výkon a rýchlo sa zahrieva	2 Pri pilach s trojfázovým motorom výpadok fázypredlžovací kábel je príliš dlhý alebo má príliš malý priečny prierezPílový kotúč je tupý	nechajte odbornú firmu preveriť istenie a prívodné kábleVid' kapitola Uvedenie do prevádzkyKotúč nechajte nabrúsiť resp. ho vymeňte
Kryt kotúča nie je voľne pohyblivý	Príliš pevne utiahnuté skrutky	Uvolnite skrutky až kryt bude voľne pohyblivý (obr.11)

V prípade d'alších porúch alebo otázok sa, prosím, obráťte na svojho miestneho predajcu.

Technické dáta

Typ	CPFL 400	CPFL 450	CPFL 500
Sieťová frekvencia 50 Hz
WS-Motor
Sieťové napätie 230 V~
Výkon motoru P1 3,0 kW - S 6	-40 % -- --
Vydaný výkon motoru P2 2,2 kW -S 6	-40 % -- --
Otáčky motora 2698 min	-1	-- --
DS-Motor
Sieťové napätie		400 V 3~
Výkon motoru P1 4,4 kW - S 6	-40 %	5,0 kW - S 6 - 40 %	6,1 kW - S 6 - 40 %
Vydaný výkon motoru P2 3,5 kW -S 6	-40 %	4,0 kW -S 6 - 40 %	5,0 kW -S 6 - 40 %
Otáčky motora 2790 min	-1	2835 min -1	2820 min -1
HM pilový kotúč	∅ 400 x 2,8/3,8 x ∅ 30 mm 28 zubov	∅ 450 x 2,8/3,8 x ∅ 30 mm 40 zubov	∅ 500 x 2,8/4,0 x ∅ 30 mm 36 zubov
Pílový kotúč	395 - 400 mm	445 - 450 mm	495 - 500 mm
Hlákka rezu	Ca. 126	Ca. 150mm	Ca. 175
Velkost stolu		1050 x 750 mm
Výška stolu		850 mm
Hmotnosť	Ca. 108 kg	Ca. 110 kg	Ca. 114 kg
Šírka vodiacich elementov pre rozvorný klin		12 mm
Rozvorný klin šírka vodiacej štrbiny		12,1 mm
Hrúbka		3 mm
Prípoj pre odsávanie		100 mm
Istenie	16 A pomalá		20 A
Spôsob ochrany		IP 54
Výrobný rok		Viz posledná strana

Popis stroja/Náhradné diely

Pos.	Obj.č.	Názov
1 361	626 Pracovná doska
2	361688	Stolová noha
3	361697	Vzpera dlhá
4	361690	Vzpera krátka
5	361025	Stolová vložka
6 361	026 Transportná os
7 361	109 Háky na náradia
--	361770	Pilinová schránka
8	361771	Vrchnák pilinovej schránky
9 361	157 Hrdlo pre odsávanie
10	361165	Uzáver
11	361630	Rozvorný - €i400 mm
11	361694	Rozvorný-€ 450klimm
11	361696	Rozvorný - €i500 mm
12 361	1777 Držiak krytu kotúča právo
13 361	1778 Držiak krytu kotúča odkazy
14	361703	Zriadovač
15	361625	Kryt kotúča
16	361727	Zaisťovacia skrutka
17	361702	Otočná pružina
18	361602	Pozlžny doraz bez dorazového lineálu
19	361680	Dorazový lineál
--	361761	Priečny doraz kompl. (Pos. 19, 20, 21)
20 361	1000 Držiak dorazu s ložiskom
21	361751	Uhol priečneho dorazu
22	361059	Dorazová lišta
23 361	1607 Držiak pre vedenie príruby
24	361616	Vodiaca časť 1015 mm
25	360225	Pílový kotúč (tvrdená ocel’) € 400 mm
25	360213	Pílový kotúč (tvrdená ocel’) € 450 mm
25	361140	Pílový kotúč (tvrdená ocel’) € 500 mm
26 361	1635 Príruba predná (obr.13)
-- 361	1636 Príruba zacné (bez obrázka)
27	391035	Spínacia matice M20 (obr.13)
28	361776	Predlženie stola
29	361774	Schkyvadlový držiak ľavý na predlženie stola (obr.3)

Náhradné diely vyberte v zozname a vyobrazení.

• Typ stroja
• číslo stroja (vid' typový štítok)
• číslo náhradného dielu
• slovný popis náhradného dielu - názov

počet

Príklad: Typ CPFL 450, Stroj-č. 1014, 360213 Pílový kotúč (tvrdená ocel)

∅ 450 mm, 1 ks.

Popis stroja/Náhradné diely

15 39 38

Lescha GPFL 500 13 25 12 21 15 18 35 19 28 5 29 1 24 9 Lescha 8 10 3 40 4 31 6 33 37 23 20 7 34

ALTRAD LESCHA

Altrad Lescha GmbH
