NÁVOD NA OBSLUHU CBL 450 Lescha

Zplnomocená osoba pro tvorbu technickych podkladú:

Hladina akustického vykonu na pracovišti

Klinové rezy s klinovým dorazem

Použití posuvky

Návod uschovajte pre priadné neskorskie použitie.

Obsah

Prehlaseieno zhode 91

Obsah dováky 91

Hlukové hodnoty 91

PrevadzkovyCas 91

Symboly na stroji 91

Symboly v návode 92

Stanovenie pouzitia stroja 92

Ostatné rizíka 92

Bezpećná práca 92

Priprava na uvedenie do prevadzky 93

Uvedenie do prevadzky 94

Práca spilou 95

Udrzba a cisterie 96

Vymena piloveho kotuca 96
Vymena stolnych vloziek 97

Doprava 97

Skladovanie 97

Záruka 97

Moźne poruchy 98

Technické data 98

Popis stroja/Nahradné diely 99/100

ES Prehlasenie o zhode

na vlastnu zodpovednost, ze vyrobok

Baukreissage (cirkulárna pila) CBL 450

ES- atest vzorky stroja bol vykonany v :

Spinomocená osoba pre technické podklady:

1 Cirkulama pila
1 Pozdlzny doraz (paralelny doraz)
1 Drevené posúvadlo
Prisluşenstvo na výmenu pilového kotúča
Navod

Stroj skontrolujte z hfadiska

upnosti dodavky
pripadnych skod sposobenychodopravou

Hladina akustického vykonu na pracovisku

Volnobeh L_PA = 86.6 dB(A)

Pracovne zafazenie L_PA = 94,5 dB(A)

Chyba merania: K = 4 dB

Udané hodnoty su hodnoty emisne a nemusia preto na istom urcitom pracovisku vždy suhlasit. SK-Ak je medzi emisnymi a imisnymi hodnotami sulad, nie je moźne s urcitostou potvrdit, ādatočne event. bezpećnostné opatrenia z hladiska hluku su nutné aleboNie. Faktory, ktró ovplyvfujiu imisné hodnoty, su závislé od ācu učinku hlukového zroja, vyavenia pracoviska a dalsich pripadnych zdrojov hluku na pracovisku napr. počet strojov v ācinnosti a dalsich zdrojov. Povolné hodnoty hluku na pracovisku možu byt v Jednotlivych státoch odilíšné. Tâto informácia ma pomocf uzivatefovi k lepsiemu odhadu miery ohrozenia hlukom a riziku predcházat'.

Prevádkovýčas

Ziadame Vás aby ste sa zoznámili s oblastnými predpismi o ochrane proti hluku.

Symboly na stroji

Stanovenie použitia stroja

• Stavebná cirkulárna pila je určená vyhradne na pozdžné a priečné rezanie masívného dreva, drevotrieskovych dosiek, stolarskych dosiek a dalsich doskovych materialov kvadratickým alebo pravouhlým rezom o hrúbke/vyske max. 150 mm vo vonkajśom prostredi mimo uzavreté priestory za použitia piloveho kotuča podfa EN 847-1.
• Priečne rezy sa smú vykonávat len za použitia dodaného priečneho dorazu.
• Na rezanie je moźne použit iba material, ktory je moźné bezpečné položit na pracovnú dosku.
• Použitie pilovych kotučov z rychlotavenej ocele nie je povolené pretoze tátó ocel je tvrdá a krehká. Hrozi nebezpečie prasknutia kotuča a vázneho zranenia prostrednictvom odlietavajúcich casti kotuča.
• Do stanovenia použitia stroja patri tiež dodržanie vyrobcom predpisánych podmienok na prevádžku, udžbru a opravné práce na stroji a dalej potom dodržanie všetkích bezpečnostníchPokynov.
• Na prevadzku stroja je nutné dodrzat platny predpisány súbor opatrení na zabranychie urazov, rovnako ako vseobecne zname pravidlá z hladiska pracovnej mediciny a bezpečnostne- technické.
• Kazde iné pouzitie stroja, ako tu uvedene, ide nad ramec stanovenia pouzitia stroja. Za takto sposobene skody vyrobca nepreberá ziadnu zodpovednost. Vsetky rizika nesie uzivatef.
  Svojvlné zmeny na stroji vylucije rucenie vyrobcu, za takto sposobené skody vsetkeho druhu.
• S pilou mozu pracovat iba osoby, ktoré su so strojom oboznámene, majú skusenost a su poucené o větkych rizikach a nebezpečiach, ktoré z prevadzky stroja vyplyvajú. Opravné práce na pile moze vykonávat iba autorizovaný servis alebo priamo vyrobca.
  Pila nesmie byt'prevadzkovanavexplozivnom prostredi.
  Kovove ccasti musia byt z rezaneho materialu vopred odstranene.

Ostatné rizíká

I napiek dodrzaniu vsetkych podmienok o pouziti pily a dodrzani vsetkych bezpecnostnych pravidiel o jej prevadzke, je nutne vzhladom ku konstrukcii stroja a ucelu jeho pouzitia, pocitat's urcitymi ostatnymi rizikami.

Pred uvedenim stroja do prevadzky si preto precitajte a dorziavajte následovné poukyny a súbor opatreni proti moznému zraneniu. Zoznámte sa tiež s bezpečnostnými predpismi, ktoré su platné vo Vasej firme a Vasej zemi. Len tak možete ochranit' seba aj iné osoby pred mozným zranenim.

Bezpečnostné pouky odovzdaje věsétkým osobám, ktoré s pilou pracuju alebo mozu pracovat.
Bezpečnostné použitie.

Pred uvedenim pily do prevadzky sa pomocou navodu so strojom oboznámte.
- Pri práci budte pozorní. Premyslajte o vsetkych pracovnych krokoch. Pracujte s rozvahou. Stroj nepoužívajte ak ste pod vplyvom drog, alkoholu Či medikamentov. Staci malý okamih nepozornosti a dôjde k váznym urazom.

• Vyhnite sa abnormánej polohe tela pri práci. Postarajte sa o bezpečné postoj a vždy udržujte rovnováhu. Nad stroj sa nenakláñajte a nenatahujte.

• Nostre riadny pracovny ubor.

• nie siroký odev alebo ozdoby - to moze byt' pohyblivymi castami stroja zachytené.
  protismykové pracovné topányk
  ak mate dlhe vlasy, noste vlasov sietku

• Nostesoblne ochrannepomocky:

Ochranné sluchadla (akusticky vykon stroja na pracovisku v zasade prekračuje 85 dB(A)).
Ochranné pracovné okuliare
- Pracovné rukavice pri vymene piloveho kotúča.

Pilu pouzivajte iba na

pevnom
- rovnom
- protismykovom
-nekmitavom podklade

Pilu neprevadzkujte na dazdii.
Pilu neprevadzkuje vo vlhkej alebo mokrom prostredi.

Pilu neprevádkujte v blízkosti vznetlivy'sh tekutin alebo plynov.

• Pilu nenechajte bez dozoru.
• Dodržiavajte národné predpisy na prevadzku strojov z hladiska veku uživatela.
  Pri praci vykazte dalsie osoby z pracovného priestoru.

Nenechajte dalsie osoby, najma deti, aby sa stroja alebo pripojneho kábla dotykali.
Vsetky dalsie osoby, majma deti, vykazte z pracoviska.
Prirezani sa postavte na stranu od nebezpecného okruhu (pilovy kotuc).

• S rezanim začnite majopržaž kotuč dosiahne po zapnuti plnych otáčok.
• Stroj nepret'ažujte! Najlepsie pracovne vysledky dosiahnete ak pracujete v udanom vykonnostnom režime stroja.
  Stoj prevadzkujte iba so vsetkymi riadne namontovanymi ochrannymi prvkami.

Bezpodmienečne používajte dodané drevené posúvadlo.
Nastavenie a donastavenie rozvodného klinu je vidiet' z obr.13

Ak je strbina vo vlozke stola vybita, vymente stolnu vlozku.
- Nepoužívajte pilové kotúče, ktoré su prasknute alebo majú pozmény tvar.
- Používajte iba ostre kotúče. Tupé kotúče zvyšuju nebezpečie spātného uderu a naviac pretážuju motor.
- Nepouživajte pilove kotuče z rychloreznej ocele (HSS). Táto ocel je tvrdá a krehká. Možu byt použite kotuče podfa normy EN 847-1.

Pouzitie inych nara'dovych prvkov a ineho prislu'senstva,ako originalneho, znamenapre Vas riziko zranenia. Davajte pozor na to, aby pilovy kotuc mal udane Rozmery a material piloveho listu bol urceny pre dany rezany material.
Vzdy rezte iba jeder kus. Nikdy nerezte viac kusov naraz alebo viac kusov zlozenych nad sebou. Tu vznika nebezpecie odmrstenia jegnotlivych odrezkov od kotuca.
- Dávajte pozor na to, aby odrezané zbytky neprisli do styku s kotúcom. Tym mozu byt' zachytené a odmrstené.
- Nepouživajte pilu na iné učely ako je určené (vid kap. Stanovenie použitie stroja).
Pred rezanim odstrante z materialu vsetky kovove predmety (klinceky, svorky).
- Dávajte pozor na to, aby obrány material neobsahoval káble, lanka, snúry alebo podobné veci.
- Rezte materially len s takymi Rozmermi, ktoré pri rezani umozhuju bezpečné držanie.
- Drevo je moźne rezatlen o max. hrůbke do 15 cm.
U priechny chezov gulatin je ziaduce, aby material bol zachyteny proti pootoceiu. K totu je mozné pouzit spezialnu sablonu alebo pripravok na upevnenie gulatin.
Vzdy pouzivajte drevene posuvadlo materialu u dlhych rezov, kde odstup od piloveho kotucaku kraju materialu je mensia nez 120 mm.
Vzdy udrziavaje dostatočný odstup prstov od kotúca.
- Po vypnuti stroja eSTE pilovy kotuc dobieha. Pockajte na klidovy stav a az potom odstraunjte piliny a odrezky zo stola.
Pri dobiehani kotu ha nikdy nebrzdti tlakom na jeho bocné strany.
- Odstrańovanie pilin a odrezkov z priestoru kotuca nevykonávajte rukami.
Zbytky po rezani odstrańte zo stroja tak, aby ste neznečistili a neposkodili pracovisko. Taktiéž to platí pre piliny a mensie odrezky. Odpadova pilinová medzera musi zostat priechodná.
Motor vypnite a odpoje od siete el. energia vytiahnutim vidlice zo zasuvky vzdy pri :

Opravach

• Udrzbe a cisteni
• Odstrańovani poruch (k tomu patri tież odstranychie nalepenych pilin).
• Kontrole privodnych pripojov, cǐ niesu poskodené alebo prekrútené.

• Preprave pily na iné miesto
  Vymene piloveho kotuca
  Opusteni pily (i pri krátkom preruseni prace).

• O pilu sa dokladne starajte:

Udrziavajte pilovy kotuc cisty a ostry, potom mozte pracovat lepsie a bezpečnejsie.
Dodrziavaje predpisny na udrzbu aPokyny pri vymene kotuca.
Drzadla pily udrziavaje ciste a nie zneciistene od oleja alebo tuku.

Pred kazdym dalsim pouzitim pily skontrolujte vsetky ochranné prky alebo ich lahko poskodené casti tak, aby spinali podmienky bezchynej funkcie.
Preskusajte vsetky pohyblive casti pily, ci bezchybne funguju, nezadieraju sa alebo ci niesu poskodené. Vsetky diely musia byt spravne namontované a spinat podmienky bezpečnej a bezchybnej prevadzky.

• Poškodené diely, ktoré neplniia svoju funkciu, musia byt' odborne v servise opravené alebo vymenene (pokial' v návode nie je inak uvedenié).

• Poškodené alebo necitaténe bezpečnostné samolepky na stroji je potrebné okamžite vymenit.

• Nezabudnite v stroji náradie!
  Pred zapnutim pily skontrolujte ci montazne kluce a zriadovacie naradie je zo stroja odstranene.

• Nepouživanú pilu skladujte na suchom a uzamknutom mieste, kam deti nemajú pristup.

• Prevedenie prípojného kábla podla IEC 60 245(H O7 RN-F) s minimálnym priečnym prierezom
• Prilis dlhe a tenke káble zapricñuju vypadky napatia. Motor nedosiahne svojho max. vykonu a funkcia pily je redukovaná.
• Vidlice a spojovacie zariadenie na przypojnych kabloch musi byt'z gummy, mäkkého PVC alebo iného termoplastického materialu, ktorý ma rovnakú mechanickú pevnost, alebo tymto materialom potiahnuté.
• Chrănte sa pred urazom el. prudom. Zamedzte kontaktu tela s uzemnenymi castami stroja.
• Spojovacie zariadenie na przyposnom kable musi byt odolné proti tlakovej vode.
  Pri pouziti kablového bubna, odviinte vzdy kabel uplne von.
  Kabel nepouzivaje na uechy, pre ktoré nie je urceny. Kabel chrante pred oprsknutim olejem, teplom a ostrymi hranami. Pri odpojovan vidlice zo zasuvky netahajte za kabel.
• Kontrolujte pravidelne kabel pily a pri jeho poskodeni ho nechajte v odbornom servise vymenit'.
• PriPokladani pripojneho kábla kontrlujte ci nie je poruseny, priskripnuty, zhačnuty a ci pripojné spojenie nie je vlhék.
  Predlžovaci kabel pravidne kontrolujte a pri jeho poškodeni ho vymene.
• Nepoužívaje defektné káble.
• Vo vonkajsom prostredi pouzivaje iba kable, ktoré su k tomu povolená a majú zodpovedajuce oznacenie.
  Nepouživajte provizörne el. spoje.
  Ochranné el. privky nikdy nepremost'ujte alebo nevysadzujte z funkcie.
  Stroj zapnite vždy cez ochranný prudový spinač(30 mA).

Elektrické zariadenia resp. ich opravy moze vykonávat iba koncesiovaná firma (servis) alebo priamo vyrobca. Pritom je nutné brat do uvahy miestne predpisy a ochranné opatrenia.

Opravy ostatnych casti pily vykonava odborny servis alebo vyrobca.

Použivajte vždy iba originalne nahradné diely. Pri použiti inych dielov alebo príslušenstva vzníká riziko poranenia alebo vecnych skod. Za takto spasobene škody neberie vyrobca ziadnu zodpovednost'.

Priprava k uvedeniu do prevádzky

Aby ste dosiahli dokonalu a bezchybnu funkciu pily, dodrziavajte nasledujuce Pokyny:

Postavte pilu na pracovisko, ktoré spína nasledovné podmienky:

dostatočný okolitý priestor (vonku)
nešmyk'ave
-nekmitavé
rovné
- bez rizika prevalenia
- dostatočne osyvetné

Pred kazdym pouzitim skontrolujte:

• Ci ochranny kryt kotuca je v poriadku

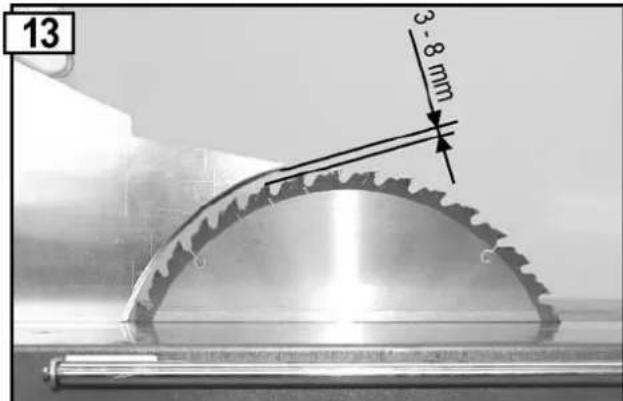

  Nastavenie Rozvodného klna (vid. obr.13)
• Ci pilovy kotuc je v poriadku

• Ci posúvado materialú je po ruke

• nepouzivaje pilové kotuče, ktoré su prasknute, majú trhiny, alebo majú pozmelený tvar.

• nepouzivaje pilové kotüce z rychloreznej ocele(HSS)-
• Pri práci sa stavajte stranou (bokom) k event. zdroju nebezpečia (pílový kotúč).

Uvedenie do prevádžky

Smer otáčania pilového kotúča

i

Smer otacania kotuca musi byt zhodny so sipkou na kotucovom

kryte (16)

Pri trojfazovych motoroch mozete smer otacania kotuca zmenit'ak skrutkova vlozite do vybrania v limci zasuvky a lahkym tlakom v'avo ci vpravo nestavite ziaduci smer otacok.

Volba piloveho kotuca

dodrziavajte hrubku klinovej medzery S^a boene na rozvodnom kline vyznacene.

Rozvodny klin nesmie byt' tensie ako telo piloveho listu a nie silnejsi\ ako jeho rezná Širka.

Minimány a maximalny priemer piloveho kotúca, rovnako ako priemer stredového otvoru, su udané na typovom stitku stroja.

Pouzity nesmie byt ziadny pilovy kotuc u ktorheo su udane otacky (vid potlac na kotuci) nižsie, aku su otacky motora (vid Technické data).

Porovnajte napatie na typovom stiktu stroja s napatim vo Vasej sieti,napr.230 V,a zapojte pilu do predispiseje uzemnenej zasuvky.

• Striedavy prud:
  Pouzite ochrannu vidlicu so zasuvkou, napatie 230 V s ochrannym prudovym spinacom (FI- spinae 30mA
  motorovy-trojafzovy prud
  Pouzite CEE zasuvku, 3 poly + nulak + uzemnenie

Pouzite predlžovaci kabel podla IEC 6O245(H 07 RN-F) s minimálnym priečnym prierezom

1,5 gmm pri káble o dlžke do 25 m
2,5 qmm pri kable o dlze cez 25m

1 Istenie:16 A pomalá

Sietová impedancia

Pri nevhodnych sie'tovych podmienkach moze pochas zapinania pristroja dojst ku kratkodobemuPoklesu napatia, ktory moze ovplyvni'ince pristroje (napr. blikanie lampy).

Nemusi sa ocakavat ziadne poruchy, ak sa dodrzia v tablke uvedené maxi-malne impedancie siete.

Prikon P1 (W)	Sietová impedancia Zmax (Ω)
230 V~ 3,0 kW 0,07
400 V 3~ 4,4 kW 0,05

Spinač

Zapnutie

• Otvorte záklopek spinača
  Stlacte zelené tlaCIDlo (I)

Pri vypadku prudu sa stroj automaticky vypne.

Na opatovne spustenie stroja stlacte najpv cervené tlacidlo a potom znovu zelené tlacidlo.

Vypnutie

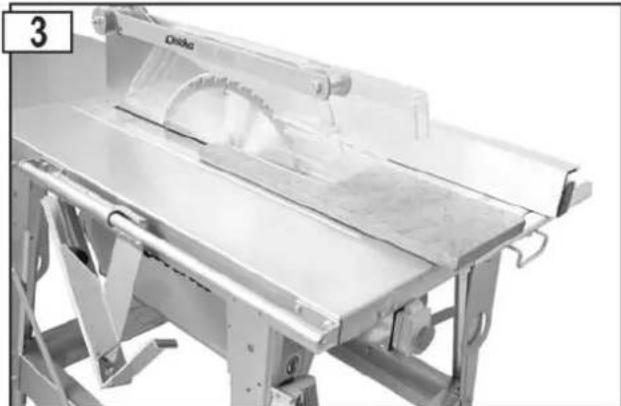

Fixácia pozdžneho dorazu sa vykonáva excentrickou pákou.

Prevedenie: Paku pritlačte smerom k pile.

Fixácia:protit'ahom

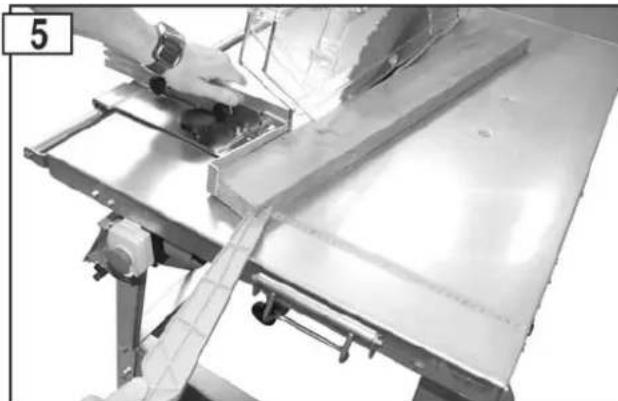

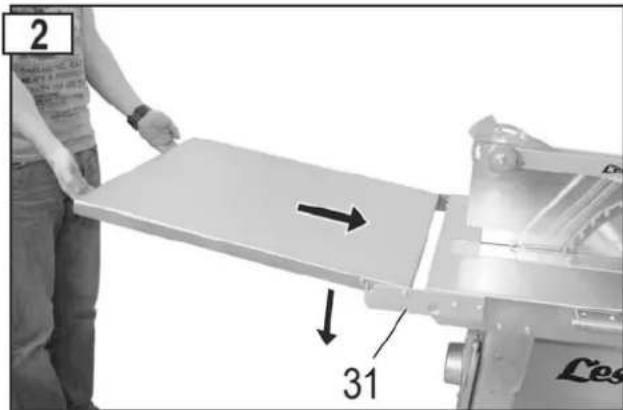

Vyklopte predlzenie stolovej dosky nahor. V smere sipok nasunte predlzenie stola a sklopte nadol. Dodrziavaje, aby predlzenie stola bolo spravne zachytené.

Pozdlzne rezy masivneho dreva

Klinové rezy s klinovým dorazom

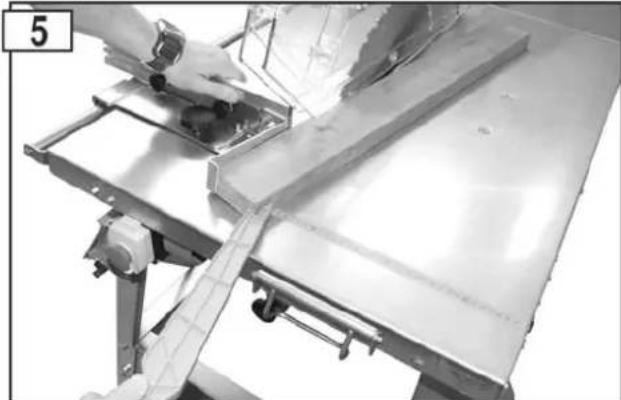

Pouzitie posuvky

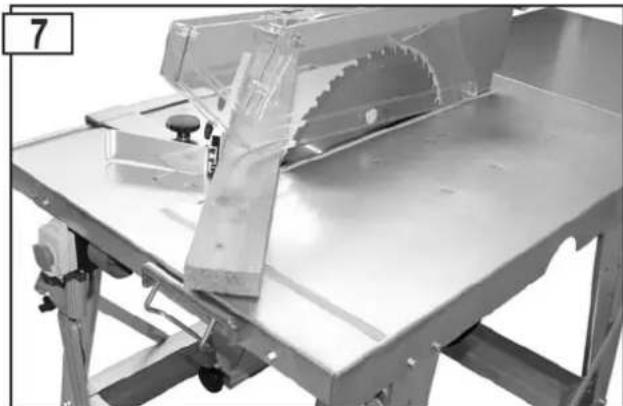

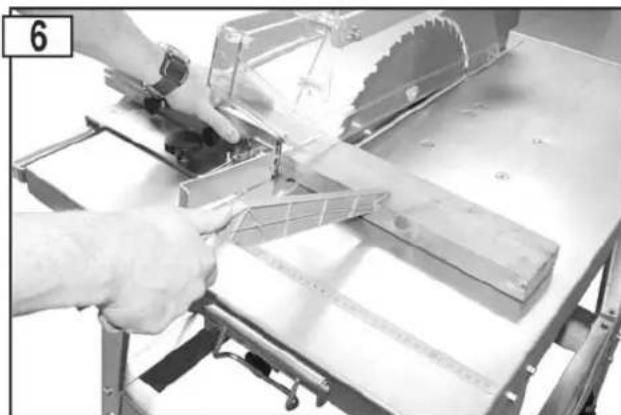

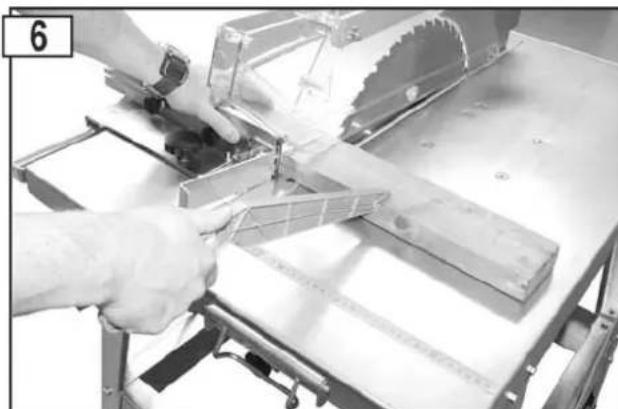

Použitie pohyblíveho priečneho dorazu

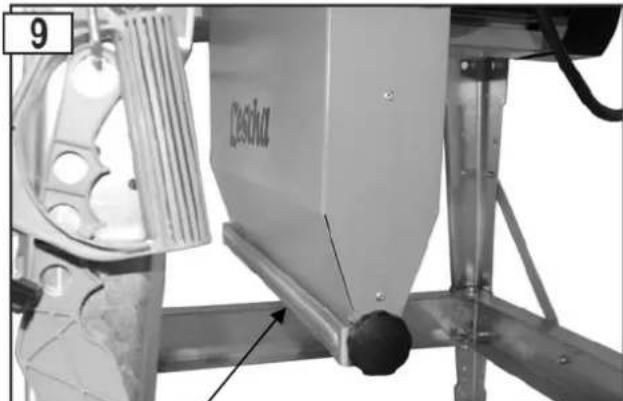

Vyhadzovaci otvor pre piliny je uzativoreny (použitie s odśvacim zariadením)

Pre odsávanie pilin moze byt' pila spojená s odsávacim zariadením (priemer hadice je 100 mm). Uzavrite zatváracie veko na vyhadzovacom otvore pre piliny a pavne ho utiahnite pomocou hvieddicovej matky.

Vyhadzovaci otvor pre piliny je otvoreny (prevadzka bez odsavacieho zariadenia).

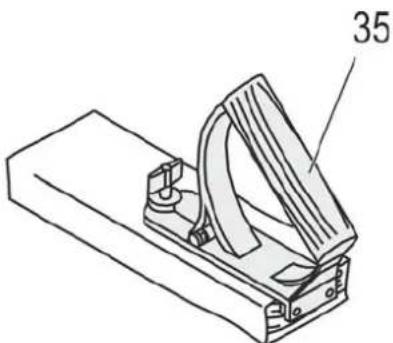

Rukovat' pre posunovač

Rukovat pre posunovac rezaneho materialu je treba priskrutkovat na dosku,ktora bezpečno posúva malé rezane diely.Rozmery posuvné dosky: Dížka 300-400 mm, sirka 80-100 mm a hrubka 150-200 mm. Ako je rukovat poskodená, je potrebné ji hned nahradit.

Udrzba a cistenie

Pred kazdou udrzbou alebo cistenim pily

Vypnite motor
- Pockajte na zastavenie kotuca
- Odpojte pilu od prudu vytiahnutim vidlice zo zasuvky

Práce udrzby a Čistenia, ktoré niesu v tejo kapitole popisané, moze vykonávat iba odborny servis.

Ak bolo v rámci udžby alebo Čistenia nutné neiktoré ochranné prvyk odstranit je potrebné ich po skončeni prác opat správné namontová' a ich funkciu preskúšat.

Pouzite iba originale diely. Iné diely ako originale mozu zapricinit neocakavané skody alebo zranenia.

Cistenie

Smolu odstránite obvkylymi cistiacimi prostriedkami alebo Specialnym sprejom.

Pilovy kotuc je opotrebovatna ccasta po urcitom case sa otupi.

Tupy kotuc ymeneite alebo nechajte v servise naprusit.

Udrzba

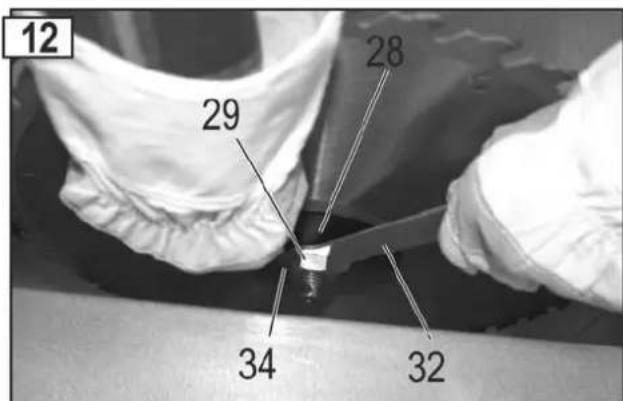

Výmena piloveho kotúča

Pred vymenou kotuca odpoje pilu od siete vytiahnutim vidlice zo zasuvkyl

Nebezpecie urazu porezanim! Pilovy kotuc je tazky a moze spadnuit. Pri jeho yvmene noste pracovne rukavice o ochrannu obuv.

• Je zakázané používat kotúče z rychloreznej ocele (HSS).
• Nepouživajte kotúče prasknuté alebo také, ktoré majú pozmeneny tvar.

Kotuce, ktoré maju na tele praskliny musia byt'vradené (likvidácia).Opravy tycho kotucov su nepripustné.
Pouzivajte iba ostre kotuce.
Brusenie kotucov smie vykonavat iba odborny personal. Nasledujuce je potrebné dodrziavat: Je potrebné zaist, aby poziadavyk na vyväzenie naradia bol sphene podla EN 847-1:2005 A1:2007 6.2.3.2.

Nebezpecie popalenia! Kratko po skoneni rezania je kotu horuci. 1. Odmontujte skrutky stolovych vloziek (6).

1. Nadvihnite ochranny kryt (16).
2. Nadvihnite stolové vložky (6) a posunte ich dozadu. Kryt automaticky ostane v teijo polohe.

1. Nastréite držný trn (34) do hridele a uvolniţe spinaciu maticu (29). POZORI Lavy zavit.

1. Teraz mozte vytiahnut' prednu prirubu (28) a kotuc (27) vytiahnut'.
2. Ocistite prirubu.
3. Nasadte novy ostry kotuc.

Davajte pozor na spravyn smer otacania kotuca: Sipka na kotuci musi mat rovnaky smer ako sipka na kotucovom krye!

1. Nasadte opat prednú prirubu (28) a naskrutkujte spinaciu maticu.
2. Spinaci maticu opat utiahnite.
3. Upevnite stolovú vložku.
4. Dorazová skrutka (c) sa nesmie vybrat.

Výmena stolovej vložky

Pred vymenou stolovej vlozky odpojte stroj od siete vytiahnutim vidlice zo zasuvky.

Ak je stolová vložka opotrebovaná alebo poskodená, je potrebné ji ihned vymenit.

1. Odmontujte skrutky stolovych vloziek (6).
2. Nadvihnite ochranny kryt (16).

3. Nadviñnite stolové vložky (6) a posuñte ich dozadu. Kryt automaticky ostane v teijo polohe.

4. Odskrutkujte dve matice (a) a vytiahnite rozvorny klin spolu s kotucovym krytom.

5. Nasadte nov stolov vlozku.
6. Upevnite Rozvorny klin spolu kotucovym krytom.
7. Upevnite stolov vlozku.
8. Dorazová skrutka (c) sa nesmie vybrat.

Nastavenie Rozvorneho klinu

Po kazdej vymene kotuca je nutne preskusat nastavenie Rozvorneho klna.

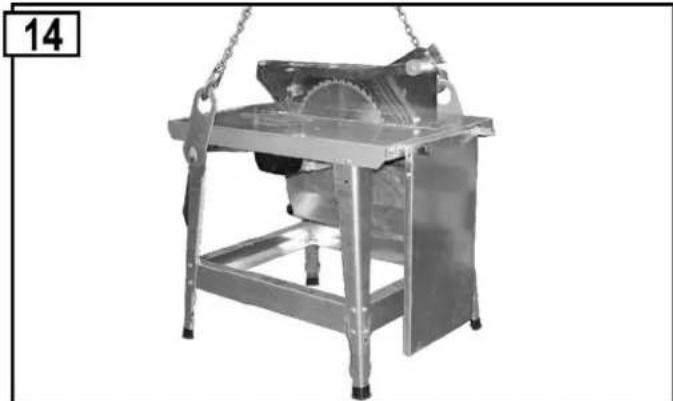

Preprava

Pred kazdou prepravou pily

Vypnite motor
- Pockajte na zastavenie kotuca
- Odpojte pilu od prudu vytiahnutim vidlice zo zasuvky
- Prlesluensstvo, akou dorazy,musia na pile byt bezpečne pripevné cisovreté.

Skladovanie

Odpojit' od siete.

Pilu skladujte vSuchej a uzamkutej miestnosti, kam deti nemaju pristup.
Pred dlhodobejsim uskladnenim splhte nasledujuce body:

Nikdy nepoužívajte mazaci tuk!

Záruka

Porucha	Możná prićina	Odstrányenie poruchy
Po zapnutí stroj nebeží	Výpadok prúduPredlžovaci kabel je poškodenýDefektné motor alebo spínač	Kontrola poistiekKontrola kábla, poškodený kabel d'alej nepoužívajteMotor resp. spinač nechajte preskúša v odbornom servise.Výmenu vykoná tactié odborný servis (koncesiovaný pre el.práce) iba za originálne náhradné diely.
Píla sa v priebehu rezania zastaví	Pílový kotúč je tupýPracujete s prílišnám tlakom na materiál	Výmena pilového kotúča (27).Nechajte motor prestávkou ochladit' a dalej pracujte s menšim tlakom na materiál
Spáleniny na reze	Kotúč je tupý	Výmena kotúča
Píla vibruje	kotúč mení tvarKotúč nie je správné namontované	Výmena kotúčaPílový kotúč riadne namontová' a upevní
Výkon brzdy je špatné(brzdný Čas je vácčsí ako 10 sek).	Brzda je poškodenáBrzdoťa dosticka je opotrebovaná	Brzdu nechajte opravit' v odbornom servisu.
Motor nemá obvykly vykon a rychlo sa zahrieva	2Pri piłach s trofátázovém motorom výpadok fázypredlžovaci kabel je príliš dlhý alebo má prílišmalý priečny prierezPílový kotúč je tupý	nechajte odbornú firmu preverit' istenie a privodné kábleVid kapitola Uvedenie do prevádžkyKotúč nechajte nabrúsi' resp. ho vymeñe
Kryt kotúča nie je vořne pohyblívy	Príliš pavne utiahnuté skrutky	Uvoínite skrutky až kryt bude volné pohyblívy(obl.10)

V pripe dalsich poruch alebo otazok sa, prosim, obrte na svjoho miestneho predajcu.

Technické data

Typ CBL 450
Sietové napătie	230 V~	400 V 3~
Sietová frekvencia 50 Hz
Výkon motoru P1 3,0 kW - S 6	- 40 % 4,4 kW - S 6	- 40 %
Vydaný výkon motoru P2 2,2 kW -S 6	- 40 % 3,5 kW -S 6	- 40 %
Otáčky motora 2698 min	-1	2790 min -1
HM pilový kotúč	Ø 450 x 2,8/3,8 x Ø 30 mm 40 zubov
Pílový kotúč	445 - 450 mm
Híbka rezu	Ca. 150mm
Velkost stolu	1000 x 660 mm
Výška stolu	850 mm
Hmotnost	Ca. 90 kg
Šírka vodiacich elementov pre rozvorný klin	12 mm
Rozvorný klin šírka vodiacej štrbiny	12,1 mm
Hrubka	3 mm
Pripj pre odsávanie	100 mm
Istenie	16 A pomalá
Spôsob ochrany	IP 54
Výrobný rok	Viz posledné strana

Popis stroja/Náhradné diely

Pos.	Obj.č.	Názov
1 361	685	Pracovná doska
2 361	622	Stolová noha
3 360	104	Násada na nohu
4 361	691	Vzpera dlhá
5 361	690	Vzpera krátka
6 361	025	Stolová vložka
7 361	026	Transporthá os
8 361	109	Hákny na náradia
9	361782	Pilinová schrámka kompl.
10 361	1157	Hrdlo pre odsávanie
11 361	1162	Uzáver
12 361	1694	Rozvorní klin
13 361	1777	Držiak krytu kotúča
14 361	1778	Držiak krytu kotúča
15	361703	Zriadovač
16 361	1625	Kryt kotúča
17 360	0528	Fixačné zariadenia
18	361702	Otočné pruzina (obr.12)
19	361735	Pozátny doraz bez dorazového lineálu
20 361	1680	Dorazový lineál
21 361	1684	Dorazové vodítko
22 360	0005	Uhřový doraz kompl.
23 361	1313	Dorazová lišta
24 361	1750	Klinový doraz
25 361	1682	Držia
26	361687	Vodiaca Čast'
27	360213	Pílový kotúč (tvrdné ocel')
28 361	1635	Prírubna predná (obr.12)
	361636	Zadné prírubna kotúča (bez obr.)
29	391035	Spinacia matica M20 (obr.12)
30	361775	Predljenie stola
31	361774	Schkyvadlový držiak na predljenie s

Náhradné diely vyberte v zozname a vyobrazeni.

→ Pramen odberu je vyrobca
Doporučné udaje pri objednávke nahr.dielov
