Technische Merkmale	Elektrosäge Lescha CBL 450, Leistung 450 W, Schnittlänge 450 mm, einstellbare Schnittgeschwindigkeit.
Anwendung	Entwickelt für präzises Schneiden von Materialien wie Holz, Kunststoff und Leichtmetallen.
Wartung und Reparatur	Überprüfen Sie regelmäßig den Zustand des Sägeblatts und reinigen Sie es nach jedem Gebrauch. Ersetzen Sie das Sägeblatt, wenn es abgenutzt ist.
Sicherheit	Tragen Sie Schutzbrille und Handschuhe. Überschreiten Sie nicht die empfohlenen Schnittgrenzen.
Allgemeine Informationen	Leichtes Gewicht für einfache Handhabung, 2 Jahre Garantie, entspricht den geltenden Sicherheitsnormen.

Häufig gestellte Fragen - CBL 450 Lescha

Wie montiert man die Lescha CBL 450 Säge?

Um die Lescha CBL 450 Säge zu montieren, folgen Sie der mitgelieferten Bedienungsanleitung. Stellen Sie sicher, dass alle Teile vorhanden sind, und befestigen Sie die Komponenten in der angegebenen Reihenfolge.

Wie tief kann die Lescha CBL 450 Säge maximal schneiden?

Die maximale Schnitttiefe der Lescha CBL 450 Säge beträgt 45 mm.

Wie wechselt man das Sägeblatt der Lescha CBL 450 Säge?

Zum Wechseln des Sägeblatts ziehen Sie den Stecker der Säge, entfernen Sie die Schutzabdeckung und verwenden Sie einen Schlüssel, um das abgenutzte Sägeblatt zu lösen. Installieren Sie das neue Sägeblatt entsprechend der angegebenen Drehrichtung.

Wie hoch ist die Motorleistung der Lescha CBL 450 Säge?

Die Lescha CBL 450 Säge ist mit einem Motor mit einer Leistung von 1500 W ausgestattet.

Wie pflegt man die Lescha CBL 450 Säge?

Zur Pflege reinigen Sie regelmäßig das Sägeblatt und die Lüftungsöffnungen. Überprüfen Sie bewegliche Teile und schmieren Sie sie bei Bedarf. Lagern Sie die Säge an einem trockenen Ort.

Ist die Lescha CBL 450 Säge zum Schneiden harter Materialien geeignet?

Ja, die Lescha CBL 450 Säge kann harte Materialien wie Massivholz und bestimmte Kunststoffe schneiden, aber es ist wichtig, für jeden Materialtyp das richtige Sägeblatt zu verwenden.

Was tun, wenn die Säge nicht startet?

Wenn die Säge nicht startet, überprüfen Sie zunächst, ob die Steckdose funktioniert. Stellen Sie außerdem sicher, dass das Netzkabel nicht beschädigt ist und der Sicherheitsschalter korrekt aktiviert ist.

Wie lange ist die Garantie für die Lescha CBL 450 Säge?

Die Lescha CBL 450 Säge ist in der Regel mit einer zweijährigen Garantie versehen, die je nach Händler variieren kann. Überprüfen Sie die mit dem Produkt gelieferten Garantiebedingungen.

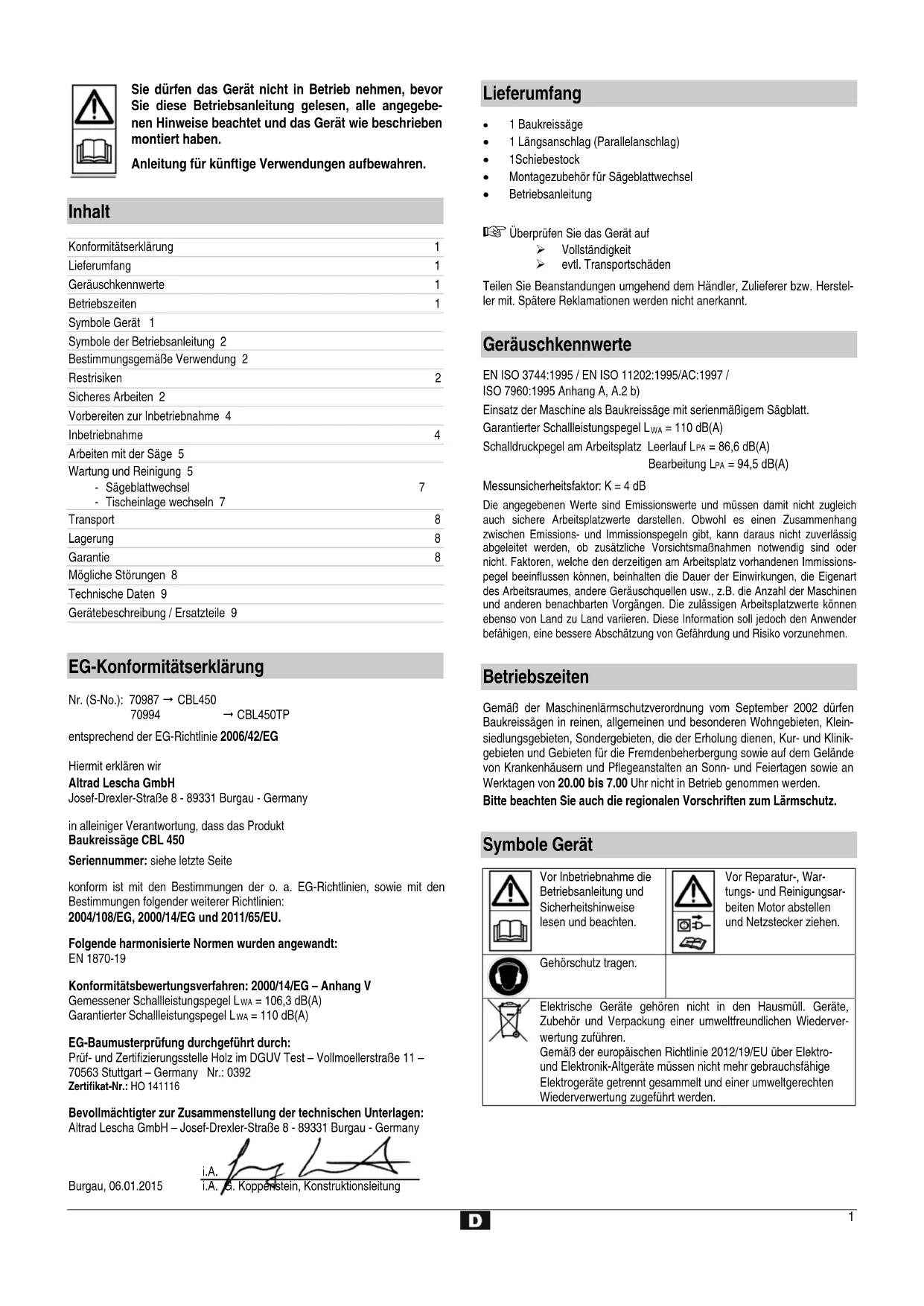

BEDIENUNGSANLEITUNG CBL 450 Lescha

Originalbetriebsanleitung

GB

Sie dürfen das Gerät nicht in Betriebnehmen, bevör Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Konformitätserklarung	1
Lieferumfang	1
Geräuschkennwerte	1
Betriebszeiten	1
Symbole Gerät 1
Symbole der Betriebsanleitung 2
Bestimmungsgemäß Verwendung 2
Restrisiken	2
Sicheres Arbeiten 2
Vorbereiten zur Inbetriebnahme 4
Inbetriebnahme	4
Arbeiten mit der Säge 5
Wartung und Reinigung 5
- Sägeblattwechsel	7
- Tischeinlage wechseln 7

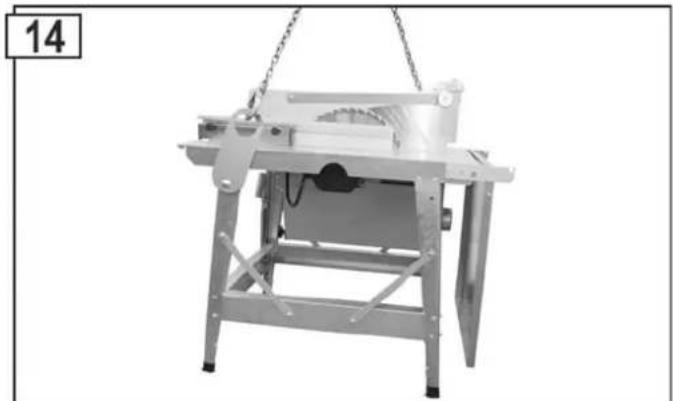

Transport	8
Lagerung	8
Garantie	8
Mögliche Störungen 8
Technische Daten 9

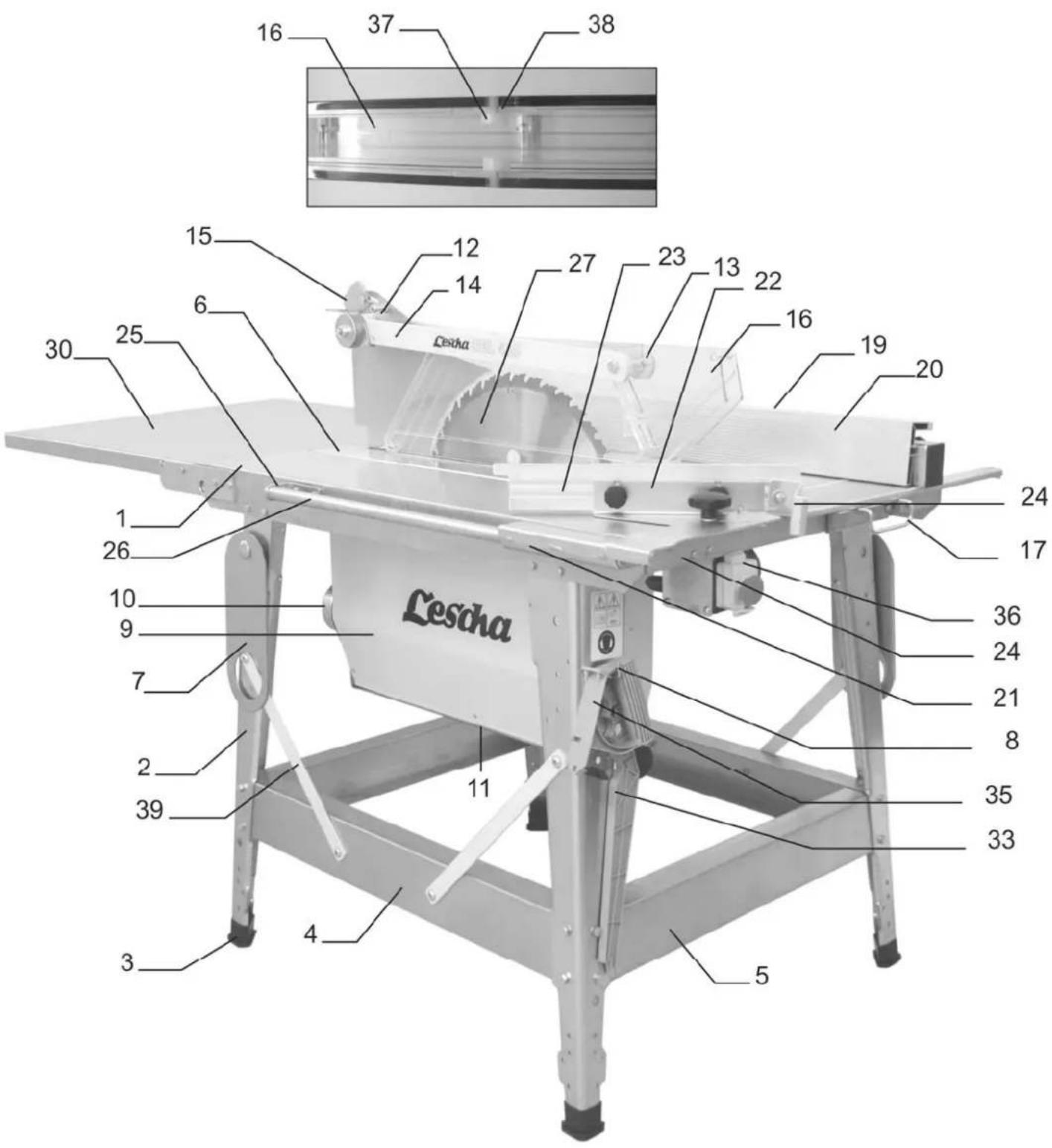

Gerätebeschreibung / Einsatzteile 9

EG-Konformitätserklarung

Nr. (S-No.): 70987 → CBL450

70994

→CBL450TP

entspruchend der EG-Richtlinie 2006/42/EG

Hiermit erklaren wir

Altrad Lescha GmbH

Josef-Drexler-Straße 8 - 89331 Burgau - Germany

in alleiniger Verantwortung, dass das Produkt

Baukreissage CBL 450

Seriennummer: siehe letzte Seite

konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG, 2000/14/EG und 2011/65/EU.

Folgende harmonisierte Normen wurden angewandt:

EN 1870-19

Konformitätsbewertungsverfahren: 2000/14/EG - Anhang V

Gemessener Schalleistungspegel L_WA = 106,3 dB(A)

Garantieter Schalleistungspegel L_WA = 110dB(A)

EG-Baumusterprüfung durchgeführt durch:

Prüf- und Zertifizierungsstelle Holz im DGUV Test - Vollmoellerstraße 11 -

70563 Stuttgart - Germany Nr.: 0392

Zertifikat-Nr.: HO 141116

Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:

Altrad Lescha GmbH - Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Burgau, 06.01.2015

Lieferumfang

1 Baukreissage
1 Längsanschlag (Parallelanschlag)
1Schiebestock
Montagezubehör für Sägeblattwechsel
Betriebsanleitung

Überprüfen Sie das Gerät auf

Vollständigkeit

evtl. Transportschaden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Gerauschkennwerte

EN ISO 3744:1995 / EN ISO 11202:1995/AC:1997 /

ISO 7960:1995 Anhang A, A.2 b)

Einsatz der Maschine als Baukreissäge mit seriennbigem Sägblatt.

Garantierter Schalleistungspegel L_WA = 110dB(A)

Schaldruckpegel am Arbeitsplatz Leerlauf L_PA = 86,6 dB(A)

Bearbeitung L_PA = 94.5dB(A)

Messunsicherheitsfaktor: K = 4 dB

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann darauf nicht zuverwässig abgeleitet werden, ob zusätzliche Vorschstmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen konnen, beinhaltet die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Gerauschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zulässigen Arbeitsplatzwerte konnen ebenso von Land zu Land variieren. Diese Information soll jeder den Anwender befährigen, eine bessere Abschätzung von Gefährdurchgund und Risiko vorzunehmen.

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 führen Baukreissagen in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Larmschutz.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.	Vor Reparatur-, Wars- tungs- und Reinigungssar- beiten Motor abstellen und Netzsteckerziehen.
Gehörschutz/TRagen.
Elektrische Geräte gehoren nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederver-wertung zuführen. Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte,müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführct werden.

Symbole der Betriebsanleitung

	Drohende Gefahr oder gefährliche Situation. Das Nichtbeach- ten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.
	Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbe- achten dieser Hinweise kann zu Störungen.
	Benutzerhinweise. Diese Hinweise herself Ohnen, alle Funktionen optimal zu nutzen.
	Montage, Bedienung und Wartung. Hier wird OhnenDrvu erklär, was Sie tun müssen.

Bestimmungsgemäß Verwendung

Die Baukreissäge ist ausschließlich zum Längs- und Querschneiden von Massivholz und Plattenwerkstoffen wie Spanplatten, Tischlerplatten und Mdf-Platten mit quadratischem oder rechteckigem Querschnitt mit einer Dicke/Höhe von max. 150 mm im Freien außerhalb geschlossener Räume unter Verwendung von HM - Kreissägeblätter nach EN 847-1 vorgehen. Der Durchmesser des Sägeblatts muss zwischen 445 und 450 mm liegen.

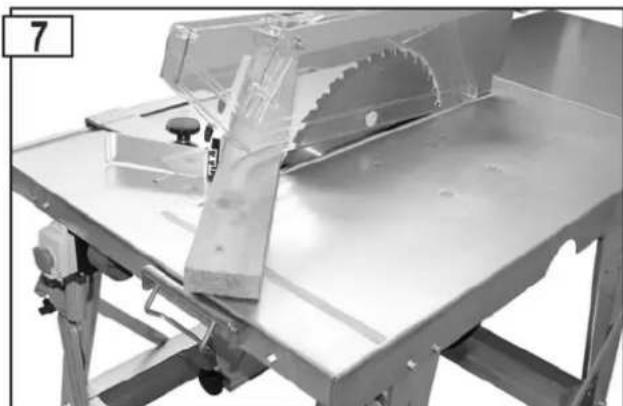

Querschnitte * dürfen nur mit dem angebrachten Queranschlag durchge-fuhrt werden.
- Es dürfen nur Werkstücke darbeiten werden, die sicher aufgelegt werden können.
Die Verwendung von Säeblättern aus HSS - Stahl (hochlegierter Schnellarbeitstahl) ist nicht zulässig, weil dieser Stahl hart und sprende ist. Verletzungsgefahr durch Bruch des Säeblattes und Herausschleudern von Säeblättstücken.
- Zur bestimmungsgemäBen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
Die für den Betrieb geltenden einschlagigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und Sicherheitsstechnischen Regel n sind einzuhalten.
- Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko tragt allein der Benutzer.
Eigenmächtige Veränderungen an der Säge schlieben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.
Die Sägearfur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.
Die Maschinearf nicht in explosionsgefahrder Umgebung verwendert werden.
- Metaltiele (Nagel etc.) sind aus dem zu sagen den Material unbedingt zu entfernen.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnenriotz Einhaltung aller einschlagigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmen Konstruktion noch Restrisiken bestehen.

Restrisiken konnen minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäß Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringn das Risiko von Personenverletzungen und Beschäftigungen.

• Verletzungsgefahr der Finger und Hände durch das Werkzeug (Sägeblatt) oder Werkstück. Tragen Sie deshalb (z.B. beim Sägeblattwechsel) Handschuhe.

• Verletzungsgefahr beim Entfernen von Spanen solange sich das Sägeblatt dreht. Entfernen Sie Späne erst nach dem das Sägeblatt und das Sägeaggregat (Motor) stillstehen.

• Verletzung durch weggeschleuderte Werkstückteile.
  Ruckslag des Werkstückes oder von Werkstücksteilen.
  Bruch und Herausschleudern des Sägeblattes.

• Betreiben Sie die Säge nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen können.
• Emission gesundheitsschädlicher Holzstäube. Tragen Sie deshalb eine Staubmaske.
• Gefährung durch Strom, bei Verwendung nicht ordnungsgemäß Elektro-Anschlussleitungen.
• Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehorschutz.

Des Weiteren können beträten aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeitsen

Bei unsachgemäßem Gebrauch konnen Holzbearbeitungsmaschinen gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolggt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschlieben.

Lesen und beachten Sie deshalb vor Inbetriebnahme theses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften ihrer Berufgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

Geben Sie die Sicherheitseinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitschinweise gut auf.

• Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit dem Gerät vertraut.
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor.
  Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden

• rutschfestes Schuhwerk
  ein Haarnetz bei langen Haaren

Tragen Sie persönliche Schutzausrüstung:

Gehorschutz (Schaldruckpegel am Arbeitsplatz übersteigt in der Regel 85 dB (A))
Schutzbrille

• Handschuhe beim Sägeblattwechsel

• Betreiben Sie die Säge nur auf

• festem
  — ebenem

• rutschfestem
  -schwingungsfreiem Untergrund.

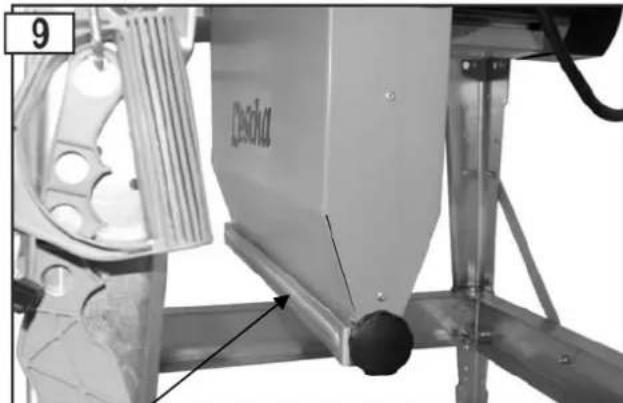

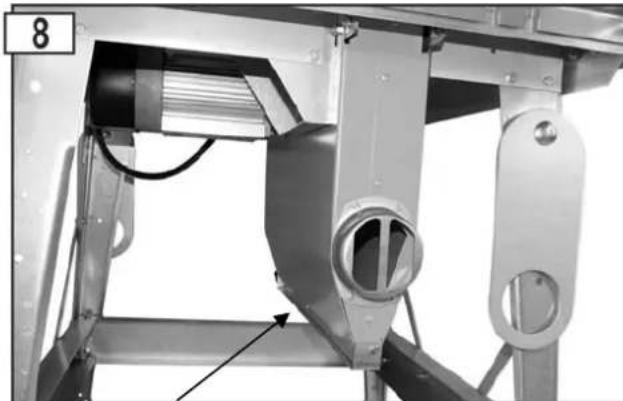

• Wenn die Säge an eine Späneabsauganlage angeschlossen wird:

Notwendige Luftmenge 1150 m³/h

Unterdruck am Absaugstutzen 1160 pa bei einer Luftgeschwindigkeit von 20 m/s

Die Absauganlage ist einzuschalten, bevor die Bearbeitung beginnnt.

• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

• Berücksichtigten Sie Umgebungseinflüsse:

• Setzen Sie die Säge nicht dem Regen aus.

• Verwenden Sie die Säge nicht in feuchter oder nasser Umgebung.
  Sorgen Sie für gute Beleuchting.

• Verwenden Sie die Säge nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen.

• Lassen Sie die Säge nie unbeaufsichtigt.

• Personen unter 18 Jahren dürfen die Säge nicht bedieten.

• Halten Sie andere Personen fern.

Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren.

Halten Sie sie von ihrer Arbeitsbereich fern.

• Stellen Sie sich beim Sagen seitlich zum Gefahrenbereich (Sägeblatt) an die Säge
• Beginnen Sie mit dem Schneiden erst, wenn das Sägeblatt seine erforderliche Drehzahl erreicht hat.
• Überlasten Sie die Maschine nicht! Sie arbeiten better und richer im angegebenen Leistungsbereich.
• Betreiben Sie die Säge nur mit kompletten und korrekt angebrachten Schutzeinrichtungen

Verwenden Sie unbedingt den mitgelieferten Spaltkeil

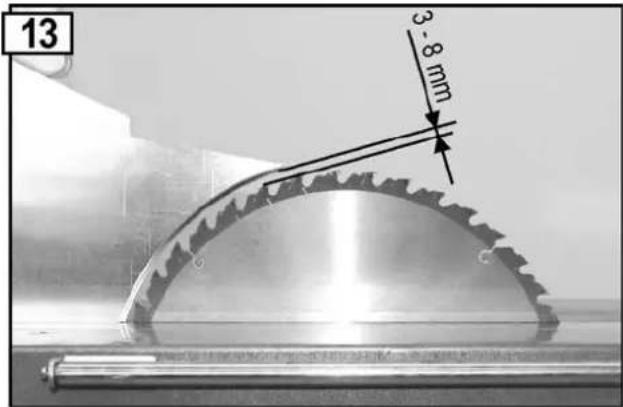

Das Ein- und Nachstellen des Spaltkeiles ist aus Abb. 13 ersichtlich

Erneuern Sie bei ausgeschlagenem Sagespalt die Tischeinlage.
- Verwenden Sie keine rissigen Sageblätter oder solche, die ihre Form verändert haben.
- Verwenden Sie nur scharfe Sägeblätter, da stumpfe Sägeblätter nicht nur die Rückschlaggefahr erhöhen, sondern auch den Motor belasten.
- Verwenden Sie keine Sägeblätter aus Hochleistungsstahl (HSS), weil dieser Stahl hart und sprende ist, nur Werkzeuge gemäß EN 847-1 führen verwendet werden.

Der Gebrauch anderer Werkzeuge und anderen Zubehörn kann eine Verletzungsgefahr für Sie bedeuten.
Achten Sie darauf, dass das Sägeblatt mit den unter "Sägeblattauswahl" angegebenen Abmessungen übereinstimmt und für das Material des Werkstücks geeignet ist.
- Sagen Sie immer nur ein Werkstück. Niemals mehrere Werkstücke gleichzeitig oder zu einem Bündel zusammengefasste Einzelstücke sagen. Es besteht die Gefahr, dass Einzelstücke vom Sägeblatt unkontrolliert erfasst werden.
- Sorgen Sie davon, dass abgeschnittene Stücke nicht vom Zahnkranz des Sageblattes erfasst und weggeschleudert werden.
- Benutzen Sie die Säge nicht für Zwecke, für die sie nicht bestimmt ist (siehe Bestimmungsgemäß Verwendung).
- Entfernen Sie vor dem Sagen alle Nägel und Metallgegenstände aus dem Werkstück.
- Achten Sie darauf, dass das Werkstück keine Kabel,-Seile,Schnüre oder ähnliches enthalt.
Sagen Sie nur Werkstücke mit solchen Abmessungen, die ein sicheres Halten während des Sagens ermöglichen.
- Es darf nur Holz mit einer maximalen Dicke von 15 cm geschritten werden.
- Beim Querschniden von Rundholz ist es erforderlich, das Werkstück gegen Verdrehen durch Verwendung einer Schablone oder einer Haltevorrichtung zu sichern. Ein für Querschnitte geeignetes Sageblatt ist zu verwenden.

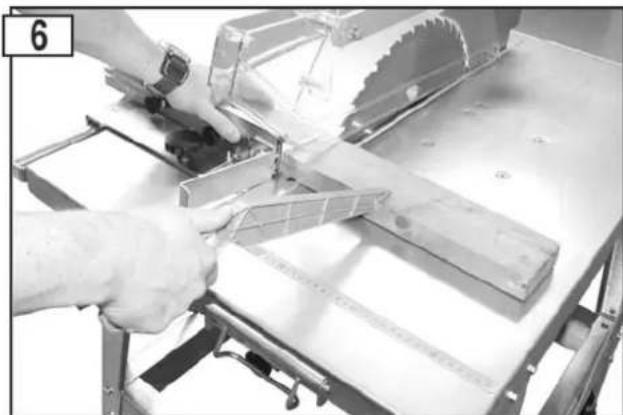

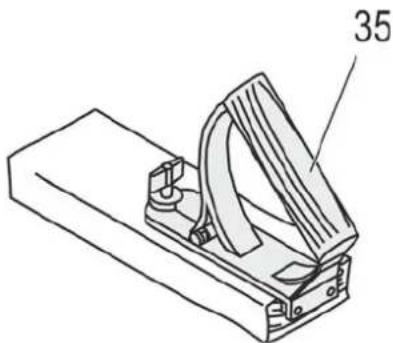

- Verwenden Sie den Schiebestock beim Langsschneiden von schmalen Werkstücken (Abstand zwischen Sageblatt und Parallelanschlag kleiner als 120mm ).
- Halten Sie immer ausreichend Abstand zum Sageblatt.
Das Säeblatt lauft nach. Warten Sie, bis das Säeblatt still steht, bevor Sie Splitter, Späne und Abfälle entfern.
- Bremsen Sie das Sägeblatt nicht durch seitlichen Druck ab.
- Entfernen Sie Splitter, Spane und Abfälle nicht mit der Hand aus dem Gefahrenbereich des Sägeblattes.
- Entfernen Sie Schnittreste (den Erfordernissen entsprechend) von der Maschine, um die Sicherheit am Arbeitsplatz nicht zu beeinträchtigen. Das gleiche gilt auch für Sagespane, die Spanabführung muss frei gehalten werden.
- Schalten Sie die Maschine ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten
• Beseitigung von Störungen (dazu gehört auch das Entfermen von eingeklemmten Splittern)
• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
  Transport der Säge

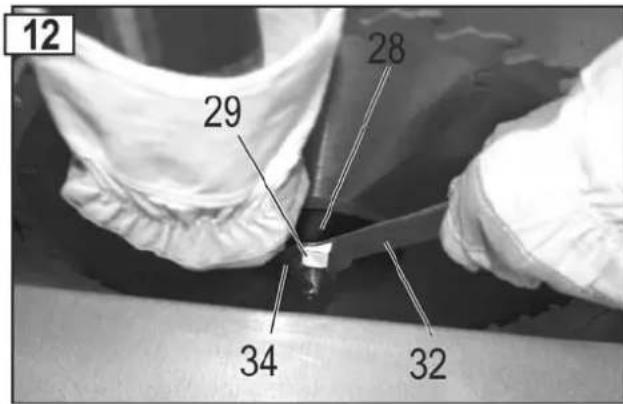

  Sägeblattwechsel

• Verlassen der Säge (auch bei kurzzeitigen Unterbrechungen)

• Pflegen Sie ihre Säge mit Sorgfalt:

• Halten Sie die Werkzeuge scharf und sauber, um better und sichere arbeiten zu konnen.

• Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel.

• Halten Sie Handgriffe trocken und frei von Öl und Fett.

• Überprüfen Sie die Maschine auf eventuelle Beschäftigungen:

• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen oder weniger beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb der Säge sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Betriebsanleitung angegeben ist.

• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

• Lassen Sie keine Werkzeugschlüssel stecken!
  Überprüfen Sie stets vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entwickelt sind.
  Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

1,5 mm² bei Kabellänge bis 25 m
2,5 mm² bei Kabellänge über 25m

Ausführung der Anschlussleitung nach IEC 60 245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens
- Lange und)dünne Anschlussleitungen erzeugen einen Spanningsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.
- Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderen thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesen Material überzogen sein.
Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen.
Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
- Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schätzen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
- Kontrollieren Sie regelmäßig das Kabel der Säge und halten Sie es bei Beschädigungen von einer anerkannten Fachkraft erneuern.
- Beim Verlegen der Anschlussleitung darauff. acht, dass sie nicht stört, gequetscht, geknicht und die Steckverbindung nicht nass wird.
- Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschadigt sind.
- Verwenden Sie keine defekten Anschlussleitungen.
- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Veränderungskabel.
Keine provisorischen Elektroanschlussene einsetzen.
Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
SchlieBen Sie das Gerat uber Fehlerstromschutzschalter (30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hereaus resultierende Schäden haftet der Hersteller nicht.

Vorbereiten zur Inbetriebnahme

Um ein einwandfreiies Funktionieren der Maschine zu erzielen, befolgen Sie die aufgeführten Hinweise:

• Stellen Sie die Säge an einen Platz, der folgende Bedingungen erfüllt:

im Freien
-rutschfest
-schwingungsfrei
-ebin
- frei von Stolpergebnissen
ausreichende Lichtverhältnisse

• Überprüfen Sie vor jedem Gebrauch

• Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)
  verwenden Sie keine defekten Leitungen
  Schutzhaube auf ordnungsgemäßn Zustand

• die Spaltkeileinstellung (siehe auch Abb. 13)
• das Sägeblatt auf einwandfrei Zustand

• ob der Schiebestock griffbereit ist

• verwenden Sie keine rissigen Sägeblätter oder solche, die ihre Form verändert haben

• verwenden Sie keine Sägeblätter aus HSS Stahl
• Stellen Sie sich beim Sagen seitlich zum Gefahrenbereich (Sageblatt) an die Sage

Inbetriebnahme

Überprüfen von Sicherheitseinrichtungen

(vor jeder Inbetriebnahme):

Anheben und Absenken der Schutzhaube, um festzustellen, ob diese frei beweglich ist. In ihrer Ruhelage muss sie das Sägeblatt vollständig abdecken und auf der Sägetischplatte aufliegen. (Siehe auch „Mögliche Störungen").
- Schalter durch Ein- und Ausschalten

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lasst. Beschädigte Schalter mussen unverzüglich durch eine Elektrofachkraft repariert oder ersetzt werden.

Bremse

Das Sägeblatt muss nach dem Abschalten innerhalb von 10 Sekunden zum Stillstand kommt. Wir diese Zeit übersritten, ist die Bremse defekt. Vom Hersteller oder von ihm benannte Firmen instand setzen setzen.

• Schiebestock

defekte Schiebestöcke müssen durch neue ersetzt werden.

Drehrichtung des Sägeblattes

Achten Sie darauf, dass die Drehrichtigung des Sägeblattes mit der auf der Schutzhaube (16) angegebenen Drehrichtigung übereinstimmt.

Bei Drehstrommotoren konnen Sie die Drehrichtung ändern, indem Sie einen Schraubendreher in den hierfür vorgesehenen Schlitz im Steckerkragen führen und mit leichtem Druck durch Links- oder Rechtsdrehung die richtige Drehrichtung einstehen.

Sägeblattauswahl

achten Sie auf die Spaltkeildicke, S^a , seitlich am Spaltkeil eingeetzt

Der SpaltkeilarfndnichtdinneralsderBlattkorperundnichtdicker als dessenSchnittfugenbreitein

Minimaler und maximaler Sägeblattdurchmesser sowie Bohrungs-durchmesser ist auf dem Geräteypenschild angegeben

Es darf kein Sageblatt verwendet werden, bei dem die angegeben Hochstdrehzahl (siehe Sageblattaufdruck) niedriger ist, als die Motordrehzahl (siehe Technische Daten).

Netzanschluss

Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schlieben Sie die Säge an die entsprechende und vorschfristig geerdtete Steckdose an.

• Wechselstrommotor:
  Schuko-Steckdose verwenden, Netzspannung 230 V mit Fehlerstromschutzschalter (Fl-Schalter 30 mA)
• Drehstrommotor:
  CEE-Steckdose, 3-polig+N+PE verwenden, Netzspannung 380 bzw. 400 V mit Fehlerstromschutzschalter (Fl-Schalter 30 mA)

Verwenden Sie Anschluß- bzw. Veränderungskabel nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

1,5mm^2 bei Kabellange bis 25m
2,5mm^2 bei Kabellange uber 25m

Absicherung: 16 A träge

Netzimpedanz

Bei ungündigen Netzbedingungen kann es während des Einschaltvorganges des Gerätes zu kurzzeitigen Spanningsabsenkungen kommt, die andere Geräte beeinträchtigen können (z. B. Flackern einer Lampe). Es sind keine Störungen zu erwarten, wenn die in der Tabelle angegebene maximale Netzimpedanz eingehalten wird.

Leistungsaufnahme \( {\mathrm{P}}_{1}\left( \mathrm{\;W}\right) \)	Netzimpedanz \( {Z}_{\max }\left( \Omega \right) \)
230 V~ 3,0 kW 0,07
400 V 3~ 4,4 kW 0,05

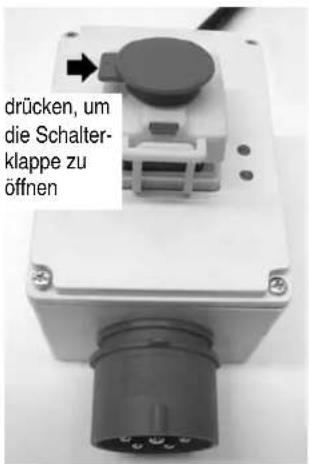

Ein-/Ausschalter

Einschalten

• Schalterklappe öffnen
• grünen Knopf (I) drücken

Bei Stromausfall schaltet das Gerät automatisch ab.

Zum Wiedereinschalten zuerst den roten Knopf (0), dann erneut den grünen Knopf (I) drucken.

Ausschalten

Drücken Sie den roten Knopf (O) oder den roten Knopf der Schalterabdeckung.

Wechselstrom-Ausfuhrung (230 V)

Drehstrom-Ausführung (400 V)

Leuchtdioden

Leuchtdioden an

Motor ist eingeschaltet - Sageblatt dreht sich

Leuchtdioden aus

Motor ist ausgeschaltet - Sägeblatt steht still.

Nur eine Leuchtdiode leuchtet:

1) Ausfall einer Netzphase: Umgehend Zuleitung durch Elektrofachkraft überprüfen halten.
2) Leuchtdiodenmodul (361642) defekt: Umgehend durch Elektrofachkraft austauschen lessen.

Arbeiten mit der Sage

Sie dürfen das Gerät nicht in Betrieb besteht, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!

Vor Veränderungen oder Einstellungen an der Säge (z. B. Sageblatt auswechseln)

Gerat ausschalten

• Stillstand des Sägeblattes abwarten
  -Netzsteckerziehen

Beachten Sie außer dem folgende wichtige Punkte:

• Stellen Sie sich außerhalb des Gefahrenbereiches.

Sagen Sie das Werkstück mit gleichmäßigem Druck durch.

• Entfernen Sie lose Splitter, Spane u. dgl. nie mit der Hand und erst wenn das Sageblatt stillstehen.

Beachten Sie auf jeder Fall alle Sicherheitschinweise.

Arbeitshinweise

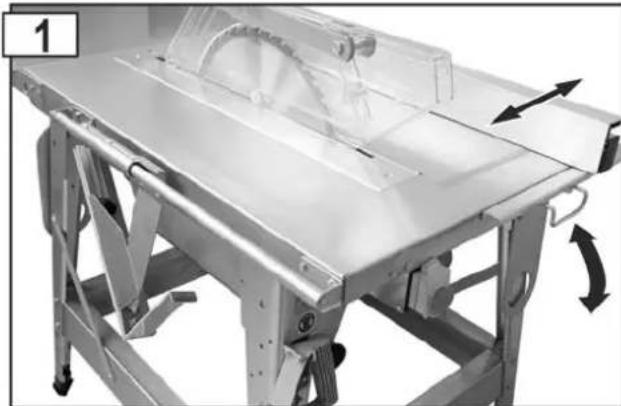

Der Längsanschlag ist in Pfeilrichtung stufenlos verstellar.
Die Feststellung des Längsanschlages erfolgt durch den Exzenterhebel.
Lösen: Hebel in Richtung Säge drucken
Feststellen: entgegengesetztziehen

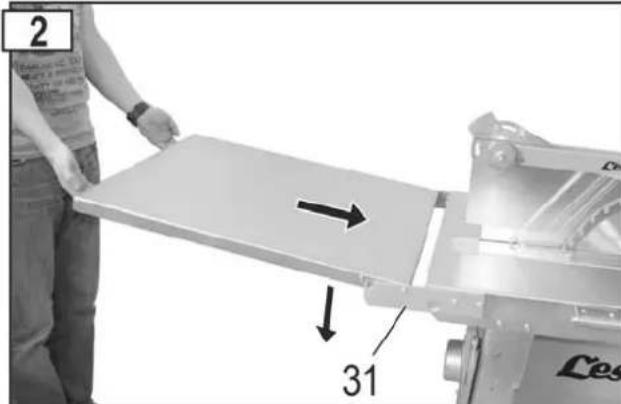

Tischveränderung ausklappen

Klappen Sie die Tischveränderung hoch. Schieben Sie die Tischveränderung in Pfeilrichtung und senken Sie sie ab. Achten Sie darauf, dass die Tischveränderung richtig eingehakt ist.

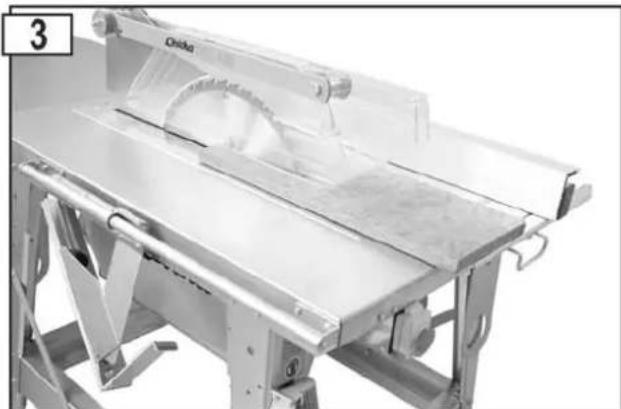

Längsschneiden von Massivholz

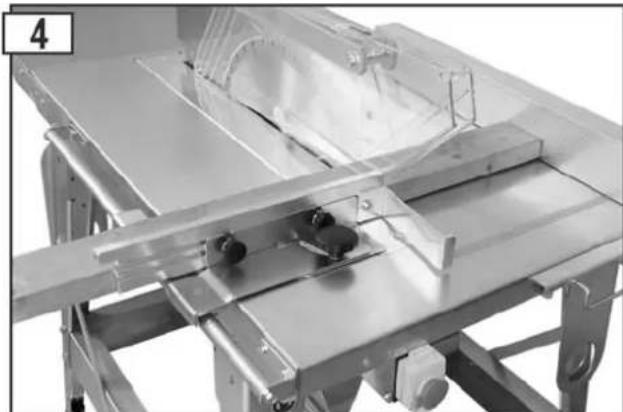

Parallelanschlag als Anschlag für Querschnitte

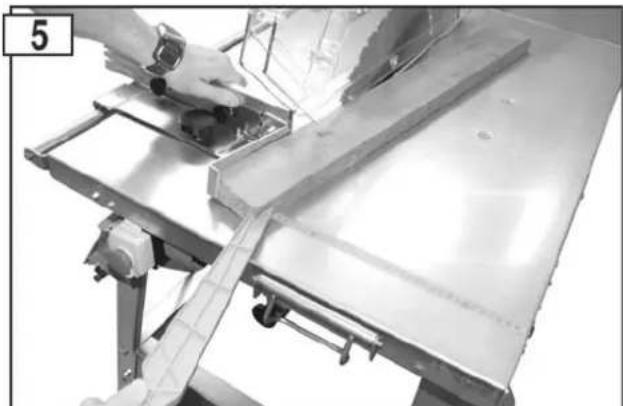

Keilschneiden mit dem Keilschneidanschlag

Verwendung des Schiebestockes

Verwendung des beweglichen Queranschlages

Anschluss einer Späneabsaugvorrichtung

Spanauswurfschlitz geschlossen (Betrieb mit Späneabsaugvorrichtung)

Zum Absaugen der Sagespane kann die Säge an eine Absaugeinrichtung angeschlossen werden. (Ø Absaugstutzen: 100 mm). Schlieben Sie das Verschlussblech am Spanauswurfschlitz und schrauben Sie es mit der Sterngriffschaube fest.

Spanauswurfschlitz offen (Betrieb ohne Späneabsaugvorrichtung)

Handgriff fur Schieberholz

Der Handgriff fur das Schiebeholz (35) wird auf ein passendes Brett geschraubt. Er dient zum sicheren Fahren kleinerer Werkstücke.

Das Brett sollte zwischen 300 und 400mm lang, 80 bis 100 mm breit und 15 bis 20 mm hoch sein.

Wenn der Handgriff fur Schiebeholz beschädigt ist, muss erersetzt werden.

Wartung und Reinigung

Vor jeder Wartungs- und Reinigungsrarbeit
Gerä ausschalten
- Stillstand des Sägeblattes abwarten
-Netzsteckerziehen

Weitergehende Wartungs- und Reinigungsräteen, als die in thisem Kapitel beschrieben, * dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfertene Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile konnen zu unvorhersehbaren Schaden und Verletzungen führen.

Reinigung

Beachen Sie folgenden, um die Funktionsfähigkeit der Säge zu erhalten:

Gerat nicht mit Wasser abspritzen.
Sagespene und Staub nur mit Bürste oder Staubsauger entfern.

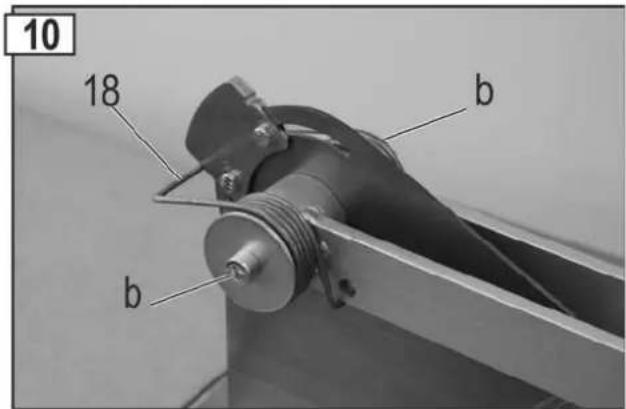

- Reinigen und ölen Sie regelmäßige alle beweglichen Teile (z. B. Aufhängung der Schutzhaube). Abb. 10

Niemals Fett verwenden!

Verwenden Sie z.B. Nahmaschinenöl, oder umweltverträgliches Sprühöl.

Sorgen Sie davon, dass das Sägeblatt rost- und harzfrei bleibt.
- Entfermen Sie Harzrückstände von der Oberfläche der Tischplatte.

Harzrückstände können mit einem handelsüblichen Wartungs- und Pflegespray entwickelten werden.

Das Sägeblatt ist ein Verschleibteil und wird nach längerem bzw. öfter-em Gebrauch stumpf.
Erneuern Sie dann das Sageblatt oder halten sie es schärfen.

Wartung

Sägeblattwechsel

Vor dem Sägeblattwechsel Netzstecker ziehen.

Schnittgefahr! Das Sageblatt ist schwer und kann rutschig sein. Tragen Sie beim Wechseln des Sageblattes Handschuhe.

• Verwenden Sie keine Sägeblätter aus HSS Stahl.
• Verwenden Sie keine rissigen Sageblätter oder solche, die ihre Form verändert haben.
• Sägeblatter, deren Körper gerissen sind, müssen ausgemustert werden (Instandsetzung ist nicht zulässig).
• Verwenden Sie nur gut geschärfte Sägeblätter.
  Das Nachscheifen (Scharfen) des Sägeblattes ist nur durch Fachpersonal zulässig. Folgenden ist entsprechenden zu beachten: Es ist sicherzustellen, dass die Anforderungen an das Auswuchten der Werkzeuge nach EN 847-1:2005+A1:2007 6.2.3.2, erfüllt werden.

Verbrennungsgefahr! Kurz nach dem Sagen ist das Sägeblatt noch heiß.

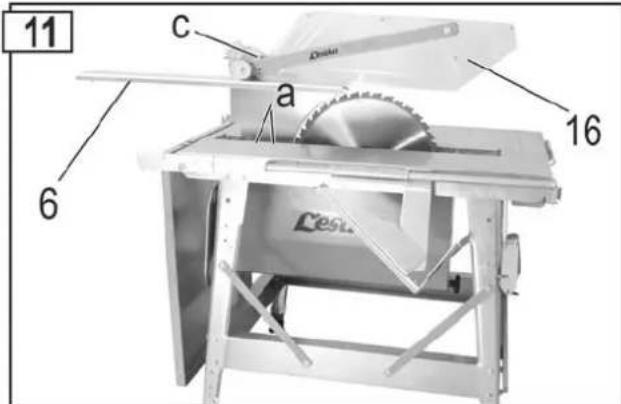

1. Losen Sie die Schrauben der Tischeinlage (6).
2. Heben Sie die Schutzhaube (16) an.
3. Heben Sie die Tischeinlage (6) an und schiben Sie diese nach halten. Die Schutzhaube verbleibt automatisch in dieser Position.

1. Stecken Sie den Halstedorn (34) in die Motorwelle und losen Sie die Spannmutter (29). (Linksgewinde)

5.Jetzt konnen Sie den vorderen Sageblattflansch (28) und das Sageblatt (27) abnehmer.
6. Reinigen Sie die Sägeblattflansche.
7. Stecken Sie ein neuen oder geschärftes Sägeblatt auf.

Achten Sie auf die korrekte Laufrichtung des Sägeblattes: Der Pfeil auf dem Sägeblatt und auf der Schutzhaube muss in die gleiche Richtung zeigen!

1. Stecken Sie den vorderen Sägeblattflansch (28) wieder auf.
2. Schrauben Sie die Spannmutter (29) wieder fest.
3. Befestigen Sie die Tischeinlage (6).
4. Die Anschlagschraube (c) dar nicht entfternt werden

Tischeinlage wechseln

Vor dem Wechsel der Tischeinlage Netzsteckerziehen.

Tauschen Sie eine abgenutzte oder beschädigte Tischeinlage unverzüglich aus.

1. Losen Sie die Schrauben der Tischeinlage (6).
2. Heben Sie die Schutzhaube (16) an.
3. Heben Sie die Tischeinlage (6) an und schiben Sie diese nach halten. Die Schutzhaube verbleibt automatisch in dieser Position.
4. Entfermen Sie die 2 Muttern (a) undnehmen Sie den Spaltkeil (12) zusammen mit der Schutzhaube ab. (Abb. 11)
5. Setzen Sie eine neue Tischeinlage (6) ein.
6. Befestigen Sie den Spaltkeil mit der Schutzhaube (Spaltkeileinstellungen siehe Bild 13).
7. Befestigen Sie die Tischeinlage (6).
8. Die Anschlagschraube (c) dar nicht enternt werden

Spaltkeileinstellungen

Nach jedem Sageblattwechsel und Wechseln der Tischeinlage muss die Einstellung des Spaltkeiles überprüft werden.

Transport

Vor jeder Transport :

• Gerä ausschalten
• Stillstand des Sageblattes abwarten
  -Netzsteckerziehen
  Zubehörteile wie Anschläge müssen sichere an der Maschine befestigt bzw. geklemmt sein.

Lagerung

Netzsteckerziehen.

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindem auf.
- Beachten Sie vor einer längeren Lagerung folgenden, um die Lebensdauer der Säge zu verlangern und ein leichtgangiges Bedieren zu gewährleisten:

• Führn Sie eine gründliche Reinigung durch.
  Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen OI

Niemals Fett verwenden!

Garantie

Bitte beachten Sie die beiliegende Garantieerklarung.

Mögliche Störungen

Vor jeder Störungsbeseitigung

Gerat ausschalten
- Stillstand der Säge abwarten
-Netzsteckerziehen

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Störung Mögliche Ursache Beseitigung
Maschine lauft nach Einschalten nicht an	StromausfallVerlängerungskabel defektMotor oder Schalter defekt	Sicherung überprüfenKabel überprüfen, defekte Kabel nicht mehr benutzernotor oder Schalter von einer konzessionierten Elektrofach- kraft überprüfen / reparieren setzen, bzw. durch Originaler- satzteile ersetzen setzen
Maschine bleibt während des Schnei- dens stehen	Sägeblatt ist stumpfzu großter Vorschub	Sägeblatt (27) ausauschenMotor abkühlen setzen und mit weniger Druck weiterarbeiten
Brandflecke an den Schnittstellen	Sägeblatt ist stumpf	Sägeblatt austauschen
Säge vibriert	Sägeblatt verzogenSägeblatt nicht richtig montiert	Sägeblatt austauschenSägeblatt richtig befestigen
Bremswirkung zu gaining (Bremszeit >10 sec.)	Motorbremse defektBremsscheibe abgenutzt	Bremse von uns benannten Kundendienstelle oder durch uns (Hersteller) instand setzen setzen
Schutzhaube nicht frei beweglich	Verschraubung zu fest angezogen	Verschraubung (b) soweitlös, bis die Schutzhaube frei beweglich ist (Abb. 10)
Motor erbringt keine Leistung und er-wärmt sich zu stark	2. Phasenlauf bei Drehstrommotor	Sicherungen und Zuleitungen von einer Elektrofachkraft überprüften halten
	Verläufigungskabel zu lang oder Kabelquerschnitt zu Klein	siehe unter Inbetriebnahme
	Sägeblatt stumpf	Sägeblatt schärenleenommen bzw. erneumann

Bei weiteren Störungen oder Rückfragen wenden Sie sichitte an den Hersteller bzw. Kundendienst.

Altrad Service · Schinkelstraße 97 · 59227 Ahlen · Germany

E-Mail: [e-mail] • Tel.: [phone] / 8 92-104

Technische Daten

Typ CBL 450
Netzspannung 230 V~ 400 V 3~
Netzfrequenz 50 Hz
Motorleistung P1 3,0 kW - S 6	- 40 % 4,4 kW - S 6
Motorabgabeileistung P2 2,2 kW -S 6	- 40 % 3,5 kW -S 6
Motordrehzahl 2698 min	-1
HM-Sägeblatt	Ø 450 x 2,8/3,8 x Ø 30 mm 40 Zähne
Sägeblatt - Ø max./min.	445 - 450 mm
Schnitttiefe Ca. 150mm
Tischgroße 1000 x 660 mm
Tischhöhe 850 mm
Gewicht Ca. 90 kg
Breite der Führungselemente für den Spaltkeil	12 mm
Spaltkeil: Breite des Führungsschlitzes	12,1 mm
Dicke	3 mm
Anschluss-Ø für Absaugstuten	100 mm
Netzserberung	16 A träge
Schutzart	IP 54
Baujahr	Siehe letzte Seite

Gerätebeschreibung / Ersatzteile

Pos.	Bestell-Nr.	Bezeichnung
1	361685	Sägetischplatte
2	361622	Tischbein
3	360104	Aufsteckfuss
4	361691	Strebe-lang
5	361690	Strebe-kurz
6	361025	Tischeinlage
7	361026	Transportlöse
8	361109	Werkzeughaken
9	361782	Spanksten kpl.
10	361157	Absaugstutzen
11	361162	Verschlußblech
12	361694	Spaltkeil
13	361777	Haubenhalter rechts
14	361778	Haubenhalter links
15	361703	Stellteil
16	361625	Schutzhaube
17	360528	Klemmeinrichtung kpl
18	361702	Doppeldrehfeder (Abb. 10)
19	361735	Längsanschlag ohne Anschlaglineal
20	361680	Anschlaglineal (Aluminium)
21	361684	Anschlagführung
22	360005	Anschlagwinkel kpl.
23	361313	Anschlagleiste
24	361750	Keilschneidanschlag
25	361682	Halter

Pos.	Bestell-Nr.	Bezeichnung
26	361687	Führungswelle
27	360213	Hartmetallsägeblatt
28	361635	Sägeblattflansch vorn (Abb. 12)
	361636	Sägeblattflansch hinten (ohne Abb.)
29	391035	Spannmutter M 20, LH (Abb. 12)
30	361775	Tischverlägerung
31	361774	Schwenkhalter f. Tischverlägerung (Abb. 2)
32	361112	Ringschluss SW 30/19 (Abb. 12)
33	361733	Schiebestock
34	361111	Haltedorn (Drehstift) (Abb. 12)
35	361700	Handgriff für Schiebeholz
36	361609	Schalter-Stecker-Kombination DS
36	361656	Schalter-Stecker-Kombination WS
	361641	DS-Motor
	361637	WS-Motor
	360874	Schaltersockel DS
	360145	Schaltersockel WS
	361599	Kondensator 60 μF
37	361759	Zylinderschaube M8x8 aus Kunststoff
38	361760	Unterlegscheibe aus Kunststoff
39	361769	Strebe

Entnehmen Sie die Ersatzteile der Ersatzteilzeichnung und -liste

Ersatzteile bestellen:

Bezugsquelle ist der Hersteller

Erforderliche Angaben bei der Bestellung:

• Geratotyp

Gerätenummer (siehe Typenschild)

• Ersatzteilnummer

• Bezeichnung des Ersatzteils

gewünschte Stuckzahl

Beispiel: Typ CBL 450, Geräte-Nr. 0987, 360213 Hartmetallsägeblatt, 1 Stück

Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Prüf- und Zertifizierungsstelle Holz im DGUV Test - Vollmoellerstraße 11 -

70563 Stuttgart - Germany Nr.: 0392

Zertifikat-Nr.: HO 141116

Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Prüf- und Zertifizierungsstelle Holz im DGUV Test - Vollmoellerstraße 11 -

70563 Stuttgart - Germany Nr.: 0392

Zertifikat-Nr.: HO 141116

Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Prüf- und Zertifizierungsstelle Holz im DGUV Test - Vollmoellerstraße 11 -

70563 Stuttgart - Germany Nr.: 0392

Zertifikat-Nr.: HO 141116

Altrad Lescha GmbH -Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Burgau, 06.01.2015

Obsah dodávky

Cirkularni pila
Podelny doraz(paralelni doraz)
Drevena posuvka
Prisluesnstvi pro vymenu piloveho kotouche
Navod

Prüf- und Zertifizierungsstelle Holz im DGUV Test - Vollmoellerstraße 11 -

70563 Stuttgart - Nr.: 0392

Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Prüf- und Zertifizierungsstelle Holz im DGUV Test - Vollmoellerstraße 11 - 70563 Stuttgart - Nr.: 0392

Certificato n^ : HO 141116

Technische gegevens 68

Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Prüf- und Zertifizierungsstelle Holz im DGUV Test - Vollmoellerstraße 11 -

70563 Stuttgart - Nr.: 0392

certificaatn.:HO141116

Altrad Lescha GmbH - Josef-Drexler-Straße 8 - 89331 Burgau - Germany

i.A.

Burgau, 06.01.2015

Leveringsomvang

Elektrische verilgheit

Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Prüf- und Zertifizierungsstelle Holz im DGUV Test - Vollmoellerstraße 11 - 70563 Stuttgart - Nr.: 0392

Certyfikat nr:HO 141116

Altrad Lescha GmbH - Josef-Drexler-Straße 8 - 89331 Burgau - Germany

i.A.

Burgau, 06.01.2015

Zakres dostawy

Josef-Drexler-Straße 8 - 89331 Burgau - Germany

declarçampe proprie raspundere cà produsul

Baukreissage (Ferasträu circular pour constructi) CBL 450

Prüf- und Zertifizierungsstelle Holz im DGUV Test - Vollmoellerstraße 11 -

70563 Stuttgart - Nr.: 0392

Certificate nr.: HO 141116

Imputernicit cu intocmirea documentelor tehnice:

Altrad Lescha GmbH - Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Burgau, 06.01.2015

Conducerea Departamentului de Constructie

Volumul delivre

Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Prüf- und Zertifizierungsstelle Holz im DGUV Test - Vollmoellerstraße 11 -

70563 Stuttgart - Nr.: 0392

Certifikat c.: HO 141116

Altrad Lescha GmbH -Josef-Drexler-Straße 8 - 89331 Burgau - Germany

Burgau, 06.01.2015

Obsah dodávky

Josef-Drexler-Straße 8

89331Burgau

Germany

Internet: www.lescha.de
