GEBRUIKSAANWIJZING SM 145 S Lescha

Oorspronkelijke gebruiksaanwijzing

(BIz. 1-3, 20-23 en 28-33)

Door de aankoop van deze betonmixer heeft u een hoogwaardig geperfectioneerd apparaat met een groot prestatievermogen verkreten.

Bewaar de gebruiksaaanwijzing voor later gebruik.

Voor u het apparaat in werkig stelt moet u de bedieningshandleiding zorgvuldig gelezen en alle instructies begrepen en

opgevolgd hebben.

Inhoud

Betekenis van de symbolen	2
Symbolen in de gebruiksaanwijzing	20
Reglementaire toepassing	20
Restrisico's	20
Bedrijftijden	20
Veiligheidsinstrumenties	20
Inbedrijfstelling	21
Het(OP)ungen	22
Transport	22
Opslag	23
Reinigung	23
Onderhoud	23
Reparatie	23
Bedrijfsstoringen	23
Garantie	23
Tandspeling instellen	28
Technische gegevens	29
EG-Verklaring van overeenstemming	30
Reserveonderdelen	31

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het Niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier worden precies uitgelegd wat u moet去做.

Reglementaire toepassing

• De betonmixer kan worden toegepast bij doe-het-zelf- en professionele werkzaamheden voor het mixen van beton en mortel.
• Tot de reglementaire toepassing hoog eventeens het opvolgen van de door de fabrikant voorgeschreven bedrijfs-, onderhouds- en reparatievoorwaarden en het opvolgen van de veiligheidsinstrumenties in de bedieningshandleiding.
• leder verdergaand gebruik in het bijzonder het mixen van brandbare en explosieve stoffen (brand- en ontploffingsgevaar) en de toepassing in de levensmiddelsector geldt als nicht reglementair. Voor jeder schade, die hieruit voortvloeit, is de fabrikant Niet aansprakelijk het risico worden alleen door de gebruiker gedragen.

Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijende schade van eenijeder soort UIT.
- Deze machine mag alleen voorbereidt, gezrukt en onderhonden worden door Personen die met de machine vertrouwd zijn en goed ingelichtঃn over de risico's. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

Restrisico's

Ook bij de reglementaire toepassing+kunnen ondanks het opvolgen van alle desbeteffende veiligheidsinstructies, op grond van de door het toepassingsdoeleinde bepaalde constructie, nog restrisico's bestaan.

Restrisico's kennen geminaliseerd worden wanner de veiligheidsinstrumentes en de reglementaire toepassing in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetsels en beschadigingen.

• Gevaar van verwonding van vingers en handen, wanneer u met de hand in de draaiende mengtrommel grijpt. Een bescherming gegen het gevaar van het gripen of omwikkelendoor het roterende roerrooster is Niet uitvoerbaar (zie EN12151).
• Gevaar door stroom bij gebruik van Niet behoorlijke aansluitingsleideringen.
• Aanraken van spanninggeleidende delen bij geopende elektrische componenten.

Verder konnen ondanks alle getroffen voorzorgs-maatregelen Niet zichbare restrisico's bestaan.

Bedrijfstijden

Houdt alstublieft voor ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

Veiligheidsinstructies

Neem de volgende veiligheids-instructies in acht om zich selbst en anderen gegen möglichke gezaren en letse te beschermen.

In het werkbereik deplaatsilijke ongevallenpreventievoorschriften en veiligheidsbepalingen in acht nemen.
- Cement of toeslagmaterialen nicht aanraken, inademen (stofontwikkeling) of doorslikken. Draag bij het vullen of ledigen van de mengtrommel geschikte beschemende kleding (handschoenen, een beschermingsmiddel voor de ogen en een stofmasker).
- De betonmixer alleen op een stevige, vla kke (kipveilige) ondergrund plaatsen en in werkung stellen.
- De standplaats vrij honden van struikelgevaar.
- Er moet voor voldoendelicht worden gezorgd.
- De operator is in het werkbereik verantwoordelijk t.o.v. derden.
- Kinderen op een afstand houden van de betonmixer.
- Jongeren onder 16JAar mogen de betonmixer niet bedieren.

NL

• Mixer alleen gebruiken voor de onder "reglementaire toepassing" vermelde werkzaamheden.
  Machine of delen aan de machine Niet veranderen.
  Defekte of beschadigde delen aan de machine onmiddelijk verrangen.
• Inbedrijftstellung van de mixer alleen met volledige en onbeschadigde verilgheidsinrichtingen.
• Niet in de lopende mengtrommel gripen (A roterende menggereedschap).

Voldoende veiligheidsafstand maar de mengmachine in acht nemen. Ieder contact met draaiende of beweegde machinedelen voorkomen.

• Alleen bij lopende motor de mengtrommel vullen en leeg make.
  Draairichting van de mengtrommel inachtnemen.
• Verander het toerental van de motor Niet, onder dat dit de veilige maximum werksl heel regelt en de motor en alle draaiende delen gegen schade door te hoge slelheid beschermt.
• Betonmixers, die door de fabrikant Niet voor de werkig als aanhanger zich bedoeld, alleen met de hand trekken.

In elk geval het stekkeruit het stopcontact trekken voor:

verplaatsen en transport
- reinigings-, onderhouds- en reparatiewerkzaamheden
- bij storingen
- controle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn
- het verlaten van de machine (ook voor een korteijd)

• Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder worden gebruikt,要去 zorgvuldig worden onderzocht of de beschermingsvoorzieningen enlicht beschadigde onderdelen fouloos en volgens de voorschriften functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en nicht klemmen of beschadigd zich. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en -delen moeten, indienoodzakelijk,dooreenkende reparatiewerkplaats gerepareerd of verwisseld worden.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

#

• Inbedrijftstelling alleen met volledige en vast gesloten bekleding.
• De beschemklasse II blijft alleen behouden wonneer er bij de reparatie originele isolatiestoffen gekrukt worden en de isolatieafstanden nicht worden veranderd.

#

Bij Niet inachtneming bestaat levensgevaar!

• Uitvoering van de aansluitleidingen overeen-komstig IEC 60245-4 met de kentekening H07 RN-F of gelijkwaardige constructions. Aderdoorsnede ten minste 3 × 1,5 ~mm^2 tot max. 25 ~m lengte aderdoorsnede ten minste 2,5 ~mm^2 .
• Alleen aansluitleidingen met een tegeen spatwater beschermde rubberen stekerinrichting voor moeilijke omstandigheden gebruiken.
• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen Niet meer, de werking van het toestel worden gereduceerd.
• Bij toepassing van een kabelhaspel de kabel geheel afwikkelen.
• Aansluitleidingen Niet voor doeleinden toepassen, voor die ze zich bestemd zijn. Bescherm de kabel gegen但它te, olie of scherpe randen. Aansluitleiding Niet voor een uittrekken van de steker uit het stopcontact gebruiken.
• Aansluitleidingen voor gebruik op defecteplaatsen of veroudering onderzoeken.
• Nooit defecte aansluitleidingen gebruiken.
• Bij het leggen van de aansluitleiding erop letten dat deze Niet gekneusd of geknikt worden en dat de stekerverbinding niet nat worden.
• Geen provisorische elektroaansluitingen gebruiken.
  Veiligheidsinrichtingen nooit overbruggen of buiten werkig zetten.
• Toestel slechts via een aardlekschakelaar aansluiten: 30mA

#

De elektroaansluiting c.q. reparations aan de elektroaansluiting moet door een geauthoriseerde elektricienplaatsvinden, waar bij deplaatselijke voorschriften in het bijzonder m.b.t.de veiligheidsmaatregelen in acht worden genomen.

#

Reparaties aan elektrische delen van de machine要去en door de fabrikant c.q. door deze benoemde bedrijven plaatsvinden.

#

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen kuren risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Inbedrijfstelling

#

Alle veiligheidsinstructies inachtnemen.

#

Opstellen van de machine:

• De betonmixer alleen op een stevige, vla kke (kipveilige) ondergrund plaatsen en in werkung stellen.
• Het zinken van de machine in de bodem vermijden.

Ongevalenpreventievoorschrift-ten (kipgevaar).

• Let er bij hetplaatsen van de machine op, dat een onbelemmerd leegmaken van de mengtrommel gegarandeerd is.

In- en uitschakelen

Zorg ervoor dat

• alle veiligheidsinrichtigen van de mixer aanwezig en volgens de voorschriften gemonteerd zijn.
• dat alle veiligheidsinstructies in acht worden genomen.
• De in- en uitschakelaar bevindt zich onder ht motorhuis. De motor alleen aan de schakelaar in- en uitschakelen.
  Bij stroomuitval schakelt de machine automatisch uit. Voor het opnieuw inschakelen de schakelaar opnieuw bedieren.

Motorveiligheid

De motor is met een temperatuurbewaking uitgerust. De temperatuurbewaking schakelt bij overbelasting (oververhitting) de motor automatisch uit. De machine kan na een afkoelfase wee ingeschakeld worden.

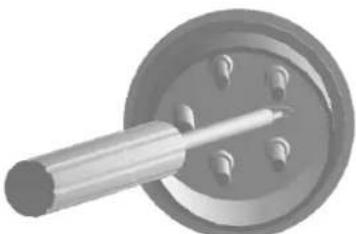

① Betonmixer met draiaistrommotor

Na het inschakelen van de machine要去 de draairichting van de mengtrommel gecontroleerd worden. In de opening van de mengtrommel gezien要去 de mengtrommel waar links (tegen de klok in) draaien. (Draairichtingspill op de mengtrommel inachtne

men). Wanneer de mengtrommel in de andererichting dan de draai-richtingspijl draait, kunt u de draairichting wijzigendoor een schroevedraaier in de hiervoor bedoelde sleuf in de steekkraag tevoeren. Stel cervolgens

de draairichting door miet lichte druk maar links of rechts te draaien.

Het mengen

Maken van de mix:

Voor de vervaardiging van beton of mortel moet de mengtrommel in een bepaalde mengstand zich ineengesloten Alleen de juiste mengstand garandeert optimale mengresultaten en garandeert een storingvrije afloop.

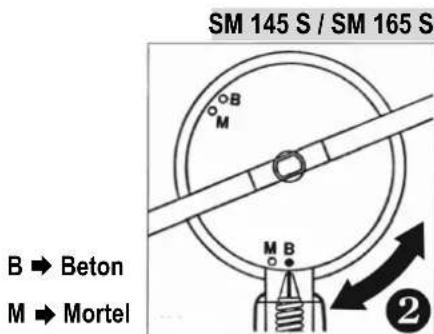

Betonmixer met instelschijf

Handwiel bij het zwenken goed vasthouden.

Maak de zwenkinrichting los.

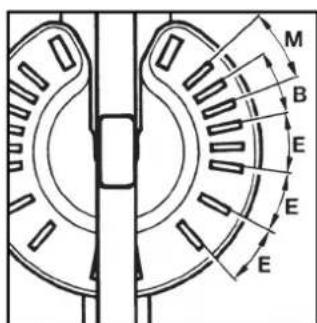

B Beton/M Mortel/E Leeg ma

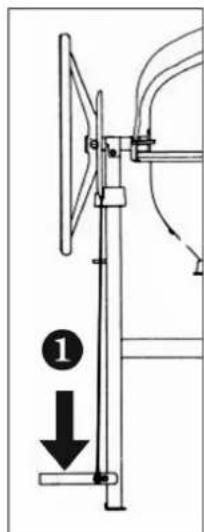

Betonmixer met rem

Handwiel bij het zwenken goed vasthouden.

1 Trap het rempedaal in.

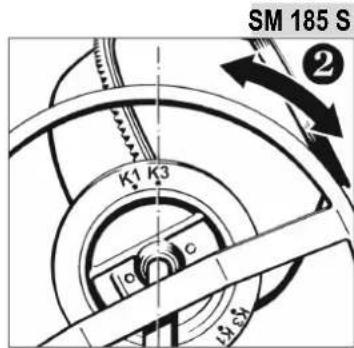

Zwenk de mengtrommel tot de markering die overeenkomt met het menggoed. Remedaal loslaten.

K1 aardevochtig tot plastisch beton of soortgelijke mengsels

K3 mortel of zache beton

Extra veiligheidsinstructies

• Vullen en leegmaken van de mengtrommel alleen bij lopende motor.
  Stabiliteit van de mixer controeren.

Menggoed make:

1. Water en een paar scheppen additief (zand kiezel) erin vullen.
2. Enkele scheppen bindmittel (cement, kalk,...) toevoegen.
3. Punt 1 en 2 zolang herhalen tot deoodzakelijke mengverhouding bereikt is.
4. Menggoed goed latent vermengen.

Voor de samenstelling en de kwaliteit van het menggoed, dient u een vakman te raadplegen.

Leeg makes van de mengtrommel:

Handwiel bij het zwenken goed vasthouden.

1. Zwenkinrichting ontgrendelen c.q. rempedaal bedieren.
2. Mengtrommel langzaam kippen.

Transport

Voor elk transport de stekker uit het stopcontact trekken.

Plaats de opening van de mengtrommel bij het transporten of opslaan maar beneden.

Opslag

① Om de levendsduur van een betonmixer te verlengen een correcte bediening te behouden, moet deze voor een langere opslag aan de zwenkinrichting met een milieuvriendelijk spreoiolie worden behandeld.

Reiniging

Extra veiligheidsinstructies

Voor elke reiniging de stekker uit het stopcontact trekken.

• Machine uitschakelen en de stekker uit het stopcontact trekken, wanneer reinigings-werkzaamheden het noodzakelijk makeen direkt hand aan de machine te leggen (ook met borstel, schrapper, lap enz.). Tijdens deze reinigingswerkzaamheden de machine Niet in werkung stellen.
• Voor de reiniging verwijderde veiligheidsinrichtingen要去en in elk gevaleer correct worden aangebracht.
• Motor en schakelaar, alsmede toevoer- en afvoerluchtopeningen van het motorhuis Niet direkt met een waterstraal afspuiten.

Aanwijzingen m.b.t. de reiniging

• Voor een langere werkpauze en na het einde van het werk de betonmixer van binnen en buiten reinigen.
• De mengtrommel nicht met harde voorwerpen (hamer, schep enz.) akfloppen. Een mengtrommel met deuken belemmert het mengproces en kan moeilijk worden gereinigd.
• Voor het reinigen van het inwendige van de trommel enkele scheppen kiezel met water laden omlopen.
• Beton- en mortelresten aan de tanden van het aandrijfkegelwiel en tandkranssegmenten onmiddelijk verwijdenen.

Onderhoud

De betonmixer is verregaand onderhoudsvrij.

Mengrommel en aandrijfas haben kogellagers met continue smering.

De tandkrans nooit smeren!

Om de waarde te behouden en voor een lange levensduur van de betonmixer dient u deze te behandelen zoals beschreiben onder "Transport en opslag". Bovendien moet de betonmixer regelmatig op slijtage en gebrekkige functie gecontroleel worden. Dit geldt vooral voor beweeglijke onderdelen, schroefverbindingen, veilgheidsinrichtingen en elektrische componenten.

Reparatie

Voor elke reparatie de stekker uit het stopcontact trekken.

• Machine uitschakelen en de stekker uit het stopcontact trekken, wanner reparatiewerkzaamhedenoodzakelijk+zijn. Tijdens deze reparatiewerkzaamheden de machine nicht in werkung stellen.
• Voor de reparatie verwijdderde veiligheidsinrichtingen要去en in elk gevaleer correct worden aangebracht.
• Reparatiewerkzaamheden aan elektrische onderdelen van de machine of aan delen die de elektrische montageruimte betreffen要去en door de fabrikant, c.q. door deze benoemde bedrijven geleuren.
• Alleen originele reserveonderdelen gebruiken en deze nicht veranderen. Anders geen aansprakelijkkheid.
  Tandspeling instellen (indien möglich) → ziBiz.28.

Bedrijfsstoringen

Storing	mogelijk oorzaak	Verhulpen
Motor start nicht	• Netspanning ontbreekt • Aansluitkabel defect • Temperatuurbewaking verb geactiveerd →oorzaak van de activering: - motor overbelast - motor krijgt Niet genoeg lucht vrijdDat de openingsen voor toe- en afvoerlucht verstopt vrijn	• Beveiliging controleren • Laten controleren c.q. verrangen (elektricien) • Motor laten afkoelen en mogelijk oorzaak van de activering opsporen en verhulpen.
Motor bromt, maar start nicht	• Tandkrans blokeert • Condensator defect	• Machine uitschakelen, netstekker eruit trekken en de tandkranssegmenten reinigen c.q. verrangen • Machine waar de reparatie aan fabrikant of door.Deze benoemde firma
Apparaat start, blokkeertECHter bij geringe belasting en schakelt EVT. automatisch UIT	• Verlengingskabel te lang of tekleine doorsnede. • Stopcontact te ver van hoofdaansluiting verwijderd en tekleine dwarsdoorsnede van de aansluitleiding.	Verlengingskabel moet tenminste 1,5 mm2 bij maximaal 25 m lenghte. Bij langere kabel doorsnede tenminste 2,5 mm2.

Garantie

Garantie worden voor 24 maanden verleend en heeft uitsluitend betrekking op materiaal- of fabricagefouten. Schade die ontstaat door onjuiste, ondeskundige behandeling of het Niet in acht nemen van de gebruiksaanwijzing alsmede het gebruik van Niet originele onderdelen, is van garantie uitgesloten. Verdere aansprakelijkheid en kosten worden Niet aanvaard.

De facteur met de factuurdatum geldt als bewijs voor garantieanspraken. Hiertoe dient tevens het op het typeplaatje geponds serienummer van de machine te worden vermeld.

Cumparand aceastabetoniera, ati achizitionat un aparat de calitate,performant sibine perfectionat din punct de vedere tehnic.

Betoniera cu izolatie de protectie (clasa de protectie II)

NL Afstellen van de spel ing tussen tandwiel en tandkrans

De twee moeren van de tandwielbescherming S^a tussen trommel T^a en motorhuis losmaken. Om de spelting te vergroten要去 de trommel T^a met de opening maar beneden hangen, zoals afgebeeld. De tandkrans zit nu onder het tandwie. De trommel incl. tandkrans zakt iets waar beneden en de spelging wordt groter. Om de spelting te verkleinen要去 de trommel T^a maar boven worden gedraaid d.m.v. handwie H^a zDat beugel B^a onder de trommel zit. De tandkrans bevindt zich nu boven het tandwie. De trommel incl. tandkrans zakt iets waar beneden en de spelging wordt kleiner. Indien de trommel Niet vanzelf zakt kann men door het gebruik van een rubber hamer eenaar lichte klappen op de trommel of op de beugel gezven.

De optimale spelig tussen tandwiel en tandkrans bedraagt 0,5 - 1,5 mm. Dit is controleren door de trommel van hand maar rechts en aan links te draaien. Le top: Machine voor begin van onderhoudswerzaamheden uitschakelen en aansluitkabels verwijderen!
