MODE D'EMPLOI SM 145 S Lescha

Page 1-3, 11-15 et 28-33

Ne jamais jeter un appareil électrique aux ordures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non polluante.

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

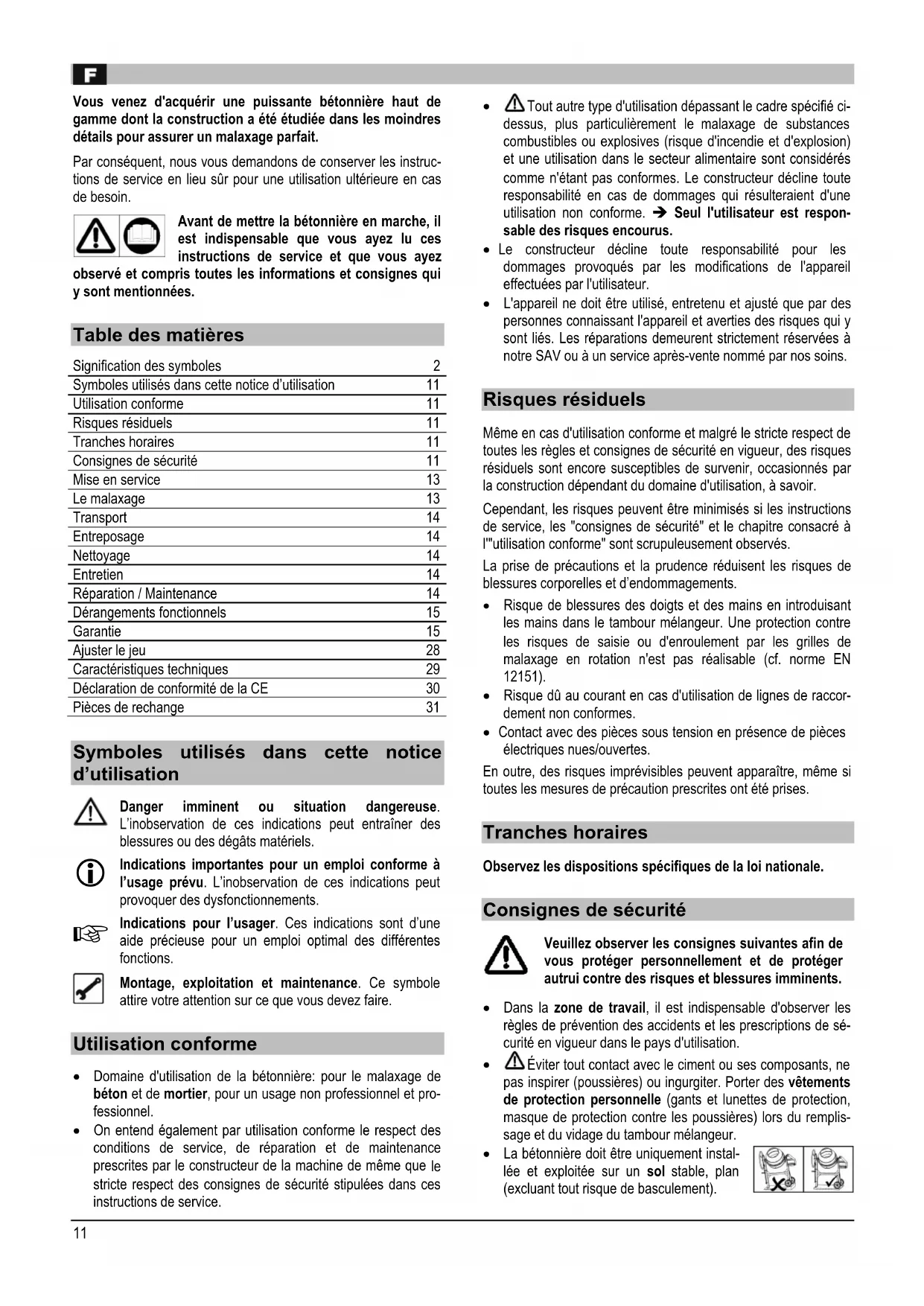

Vous venez d’acquérir une puissante bétonnière haut de gamme dont la construction a été étudiée dans les moindres détails pour assurer un malaxage parfait.

Par conséquent, nous vous demandons de conserver les instructions de service en lieu sûr pour une utilisation ultérieure en cas de besoin.

Avant de mettre la bétonnière en marche, il est indispensable que vous ayez lu ces instructions de service et que vous ayez

observé et compris toutes les informations et consignes qui y sont mentionnées.

Table des matières

Signification des symboles	2
Symboles utilisés dans cette notice d'utilisation	11
Utilisation conforme	11
Risques résiduels	11
Tranches horaires	11
Consignes de sécurité	11
Mise en service	13
Le malaxage	13
Transport	14
Entroposage	14
Nettoyage	14
Entretien	14
Réparation / Maintenance	14
Dérangements fonctionnels	15
Garantie	15
Ajuster le jeu	28
Caracteristiques techniques	29
Déclaration de conformité de la CE	30
Pièces de rechange	31

Symboles utilisés dans cette notice d'utilisation

Danger imminent ou situation dangereuse. L'inobservation de ces indications peut entraîner des blessures ou des dommages matériels.

Indications importantes pour un emploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des dysfonctionnements.

Indications pour l'usager. Ces indications sont d'une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Utilisation conforme

• Domaine d'utilisation de la bétonnière : pour le malaxage de béton et de mortier, pour un usage non professionnel et professionnel.
• On entend également par utilisation conforme le respect des conditions de service, de réparation et de maintenance prescrites par le constructeur de la machine de même que le stricte respect des consignes de sécurité stipulées dans ces instructions de service.
• Tout autre type d'utilisation dépassant le cadre spécifique ci- ent pas conformes. Le constructeur décline toute responsabilité en cas de dommages qui résultaient d'une utilisation non conforme. Seul l'utilisateur est responsable des risques encourus.
• Le constructeur décline toute responsabilité pour les dommages provoqués par les modifications de l'appareil effectuées par l'utilisateur.
• L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques qui y sont liés. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

Risques résiduels

Même en cas d'utilisation conforme et malgré le strict respect de toutes les règles et consignes de sécurité en vigueur, des risques résiduels sont encore susceptibles de survenir, occasionnés par la construction dépendant du domaine d'utilisation, à savoir.

Cependant, les risques peuvent être minimisés si les instructions de service, les "consignes de sécurité" et le chapitre consacré à l'utilisation conforme sont scrupuleusement observés.

La prise de précautions et la prudence réduisent les risques de blessures corporelles et d'endommagements.

• Risque de blessures des doigts et des mains en introduisant les mains dans le tambour mélangeur. Une protection contre les risques de saisie ou d'enroulement par les grilles de malaxage en rotation n'est pas réalisable (cf. norme EN 12151).
• Risque du au courant en cas d'utilisation de lignes de raccordement non conformes.
• Contact avec des pièces sous tension en présence de pièces électriques nues/ouvertes.

En outre, des risques imprévisibles peuvent apparaître, même si toutes les mesures de précaution prescrites ont été prises.

Tranches horaires

Observe les dispositions spécifiques de la loi nationale.

Consignes de sécurité

Veuillez observer les consignes suivantes afin de vous protéger personnellement et de protéger autrui contre des risques et blessures imminents.

• Dans la zone de travail, il est indispensable d'observer les règles de prévention des accidents et les prescriptions de sécurité en vigueur dans le pays d'utilisation.
• Éviter tout contact avec le ciment ou ses composants, ne pas inspirer (poussières) ou ingurgiter. Porter des vêtements de protection personnelle (gants et lunettes de protection, masque de protection contre les poussières) lors du remplissage et du vidage du tambour mélangeur.
• La betonnière doit être uniquement installée et exploitée sur un sol stable, plat (excluant tout risque de basculement).

• L'emplacement d'implantation de la bétonnière doit être libéré de tout risque de trébuchement (câbles, outils, pelles, etc. sur le sol).
• L'utilisateur de la betonnière doit veiller à ce qu'un éclairage suffisant soit assuré sur le lieu de travail.
• Dans la zone de travail, l'utilisateur de la betonnière est responsable vis-à-vis de ces personnes.
• Veiller à ce que des enfants ne puissent pas avoir accès à la bétonnière.
• L'utilisation de la bétonnière est formellement interdite aux jeunes gens âgés de moins de 16 ans (ou éventuellement plus jeunes ou plus âgés en fonction de la législation en vigueur dans le pays d'utilisation).
• L'utilisation de la bétonnière est strictement réservée à l'exécution des travaux dans le cadre d'une "utilisation conforme".
• Ne pas modifier la machine ou des pièces de cette machine.
• Il est indispensable de remplacer immédiatement toute pièce de la machine défectueuse ou endommagée.
• Mise en service de la bétonnière uniquement en présence des dispositifs de protection complets et représentant un fonctionnement impeccable.
• Ne pas introduire les mains dans le tambour mélangeur en marche (à outils)

de malaxage en rotation). Garder une distance de sécurité suffisante envers la bétonnière. Éviter tout contact avec les composants de la machine en mouvement ou en rotation.

• Le chargement et le déchargement de la cuve de malaxage doivent exclusivement s'effectuer lorsque le moteur de la cuve de malaxage est arrêté.
• Observer le sens de rotation de la cuve de malaxage.
• Ne pas changer le régime du moteur, étant donné que celui-ci règle la vitesse de rotation de sécurité maximale et protège le moteur ainsi que les autres composants en rotation contre les endommagements par une vitesse excessive.
• Les bétonnières que le constructeur n'a pas prévues pour un fonctionnement remorqué doivent être exclusivement transportées par traction manuelle.
• Il est indispensable de débrancher la fiche secteur de la prise avant

de déplacer et de transporter la bétonnière - toute opération de nettoyage, d'entretien, de réparation et de maintenance - réparation de dysfonctionnements - vérifications pour savoir si les conduites de raccordement sont enchevêtrées ou endommagées - et si vous quitterez (même s'il ne s'agit que d'une brève interruption du travail)

• Vérifiez si la machine est eventuellement endommagée.
• Contrôlez avec soin le fonctionnement impeccable et conforme à l'usage prévu des équipements de sécurité avant de poursuivre l'utilisation de la machine.
• Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l'appareil.
• Les dispositifs de sécurité et les pièces endommagées doivent être réparées ou remplacées convenablement dans un atelier spécialisé agréé, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.
• Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.
• Conservez les appareils non utilisés dans un endroit sec et verrouillé et hors de portée des enfants.

Bétonnières à isolation de protection (classe de protection II)

• Mise en service uniquement à enveloppe intégrale et entièrement fermée.
• La classe de protection est uniquement assurée à condition qu'en cas de réparation, seuls des matériaux d'origine soient utilisés et que les écarts d'isolation ne soient pas modifiés.

En cas de non observation, il y a danger mortel!

• Execution des lignes de raccordement selon la norme CEI 60245-4 portant le marquage H 07 RN-F ou types de construction de même qualite. Section des conducteurs 3 × 1,5 mm² au minimum jusqu'à 25 metres de long au maximum. Pour une ligne de plus de 25 metres de long, la section des conducteurs doit avoir au moins 2,5 mm². Utiliser exclusivement des lignes de raccordement pourvues d'un dispositif enfichable en caoutchouc protégé contre les projections d'eau et concu pour des conditions d'exploitation difficiles
• Les conduites de raccordement longues et minces génèrent une chute de tension. Le moteur n'atteint plus sa puissance maximale et le fonctionnement de la bétonneuse est restreint.
• Lorsque vous utilisez un tambour de cable, dérouillez le câble complètement.
• Ne pas utiliser les cables de connexion de façon non-conforme à leur destination. Protéger le cable de chaleur, d'huile et d'arêtes vives. Ne pas tirer sur le cable pour retirer le connecteur de la prise.
• Avant de procéder au branchement, il convient de soumettre les lignes de raccordement à un contrôle visuel pour exclure la présence de défectuosités ou de fragilisation par vieillissement.
• Ne jamais utiliser de lignes de raccordement défectueuses ou rafistolées.
• Lors de la pose de la ligne de raccordement, veiller à ce qu'elle ne soit ni coincée, ni compressée, ni pincée et à ce que le connecteur ne soit pas soumis à l'humidité ou tombe dans un liquide quelconque.
• Ne jamais utiliser de connexions électriques provisoires ou rafistolées.
• Ne jamais ponte.r ou inactiver les dispositifs de protection.
• Connecter la machine uniquement via un disjoncteur différentiel : 30mA

Le branchement électrique ou resp. les réparations de l’connexion électrique est/son réservé(e)s à un technicien qualifié et homologué qui est tenu de respecter les règles et prescriptions locales et nationales, tout en égard aux mesures de sécurité.

Les réparations des pièces électriques de la bétonnière doivent être exclusivement confiées au constructeur ou resp. à des entreprises mentionnées par ses soins.

N'utiliser que des pièces de rechange d'origine. L'utilisation d'autres pièces de rechange pourrait entraîner un risque pour l'utilisateur, le fabricant déclinant toute responsabilité pour tout dommage encouru.

Mise en service

Observer scrupuleusement toutes les consignes de sécurité.

Mise en place de la machine :

La betonnière doit être uniquement installée et exploitée sur un sol stable, plat (excluant tout risque de basculement).

• Eviter que la betonnière s'enfonce dans le sol.

Observer les prescriptions de prévention des accidents (risque de basculement).

• Lors de la mise en place de la bétonnière, veillez à ce que la cuve de malaxage puisse être déchargée sans aucun obstacle.

Assurez-vous

• que tous les dispositifs de protection de la bétonnière sont en place et qu'ils ont été montés dans les règles de l'art
• que toutes les consignes de sécurité ont été observées.

L'interrupteur principal MARCHE/ARRET est en dessous du carter du moteur. La mise en/hors marche du moteur doit exclusivement s'opérer sur l'interrupteur principal.

• En cas de coupure de courant, la machine s'incrémente automatiquement.

Pour la remettre en marche, il suffit d'actionner de nouveau l'interrupteur principal.

Disjoncteur-protecteur

Le moteur est équipé d'une sonde thermique qui inactives automatiquement le moteur en cas de surcharge (surchauffe). À la suite d'une pause de refroidissement, la bétonnière pourrait être remise en marche.

Bétonnières avec moteur à courant triphasé

Après avoir mis la machine en marche, il convient de vérifier le sens de rotation de la cuve de malaxage. Vue de l'ouverture de la cuve de malaxage, la cuve de malaxage doit tourner vers la gauche (c'est-à-dire dans le sens contraire des aiguilles d'une montre). (Observer le sens de rotation sur la cuve de malaxage.)

Si la cuve de malaxage tourne dans le sens contraire de la flèche d'indication du sens de rotation, vous pouvez modifier le sens de rotation, en agissant avec un tournevis dans la fente prévue à cet effet.

effet dans l'embase du connecteur et en réglant le sens de rotation désiré en appuyant légèrement et en tournant vers la gauche ou vers la droite.

Le malaxage

Position de la bétonnière :

Pour la réalisation de béton ou de mortier, la cuve de malaxage doit être enclenchée dans une position bien déterminée. Seule la position de malaxage correcte assure des résultats optimaux et est le garant d'un déroulement impeccable des opérations de travail.

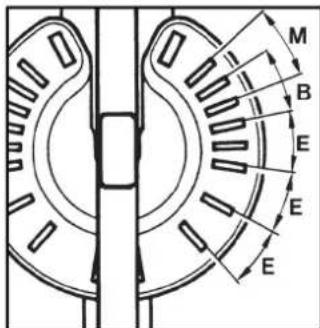

Bétonnière avec disque de réglage

Maintenir le volant avec fermeté lors de l'opération de basculement de la cuve.

1 Débloquez le dispositif de basculement.

2 Faites basculer la cuve de malaxage jusqu'au repère rage correspondant à la masse à malaxer.

laissez le dispositif de basculement s'enclencher

B Béton

M Mortier

E → Entreposage

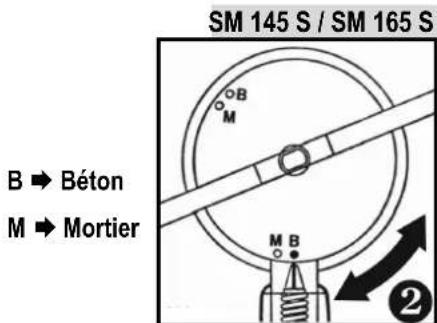

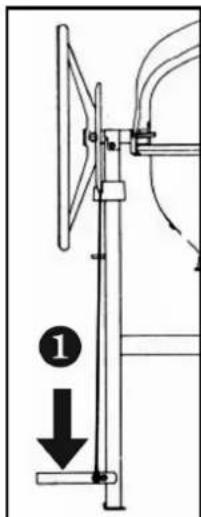

Bétonnière avec frein

Maintenir le volant avec fermeté lors de l'opération de basculement de la cuve.

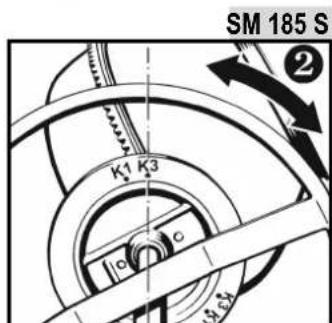

• Appuyez sur la pédale de frein (verrouillage). 2 Faites basculer la cuve de malaxage jusqu'à ce que le marquage correspondant à la masse à malaxer soit atteint. Laissez revenir la pédale de frein (déverrouillage)

K1 béton à consistance de terre humide jusqu'au béton plastique ou pour des mélanges analogues

K3 mortier ou béton mou

Consignes de sécurité supplémentaires

• Le chargement et le déchargement de la cuve de malaxage doivent uniquement s'effectuer à moteur en marche.
• Vérifiez la stabilité de la bétonnière au sol.

Réalisation du malaxage:

1. Chargez de l'eau et quelques pelletées d'agrégats (sable, gravier,...).
2. Ajoutez quelques pelletées de liant (ciment, chaux,...).
3. Répétez le point 1 et 2 jusqu'à ce que le rapport de mélange requis soit atteint.
4. Laissez bien malaxer les produits à mélanger.

Pour ce qui est de la composition et de la qualité de la masse à malaxer, adressez-vous à un spécialiste qui vous conseillera.

Déchéancement de la cuve de malaxage:

Maintenir le levier de positionnement ou resp. le volant avec fermeté.

1. Déverrouillez le dispositif de basculement ou resp. actionnez la pédale de frein.
2. Faites basculer lentement la cuve de malaxage.

Transport

Avant chaque transport, il est indispensable de débrancher la fiche secteur de la prise.

Lors du transport ou de l'entreposage, l'ouverture de la cuve de malaxage doit être dirigée vers le bas.

Entreposage

Pour prolonger la durée de vie d'une betonnière et pour assurer son utilisation impeccable à long terme, il conviendra d'y pulvériser de l'huile écologique sur le dispositif de basclement avant de la soumettre à un entreposage prolongé.

Consignes de sécurité supplémentaires

Avant de procéder à des opérations de nettoyage, il est indispensable de débrancher la fiche secteur de la prise!

• Mettez la machine hors circuit (ARRET) et débranchez la fiche secteur lorsque les opérations de nettoyage exigent un travail manuel direct sur la machine (même si c'est avec une brosse, un grattoir, un chiffon, etc.). Au cours de ces travaux de nettoyage, ne mettez pas la betonnière en marche.
• Des dispositifs de protection enlevés pour procéder au nettoyage doivent être correctement remis en place une fois les travaux terminés.
• Ne jamais asperger directement au jet d'eau le moteur et l'interrupteur principal de même que les ouvertures d'arrivée et d'évacuation d'air du carter de protection du moteur.

Consignes de nettoyage:

• Avant toute pause de travail prolongée et une fois le travail terminé, l'intérieur et l'extérieur de la bétonnière devront être soigneusement nettoyés.
• Ne pas cogner la cuve de malaxage avec des objets durs (marteau, pelle, etc.) pour décrocher les salissures. En effet, une cuve de malaxage cabossée entrave le malaxage et rend en outre un nettoyage difficile.
• Pour nettoyer l'intérieur de la cuve de malaxage, laissez-la tourner avec quelques pelletées de gravier et d'eau.
• Il convient d'enlever immédiatement les restes de béton et de mortier qui adhérent à la denture de la roue conique d'entraînement (couronne) et sur les segments de la couronne dentée.

Entretien

La bétonnière ne nécessite quasiment pas d'entretien.

La cuve de malaxage et l'arbre d'entraînement sont équipés de roulements à billes qui sont dotés d'un graissage à vie.

Ne jamais graisser la couronne dentée!

Pour que votre bétonnière ne se dévalorise pas et que sa grande longévité soit assurée, il convient de la traiter comme décrit au chapitre "Transport et entreposage". En outre, la bétonnière devrait être régulièrement soumise à un contrôle visuel de routine pour déceler la présence éventuelle de traces d'usure et de déficiences fonctionnelles. Ceci s'applique plus particulièrement aux pièces mobiles, aux assemblages vissés, aux dispositifs de protection et aux pièces électriques.

Réparation / maintenance

Avant chaque réparation/maintenance, il est indispensable de débrancher la fiche secteur de la prise.

• Mettez la bétonnière hors circuit (ARRET) puis débranchez la fiche secteur si des travaux de réparation/maintenance s'avèrent être nécessaires. Au cours de ces opérations, ne mettez sur tout pas la machine en marche.
• Il est absolument nécessaire de remettre correctement en place les dispositifs de protection qui avaient été enlevés pour procéder aux travaux de réparation/maintenance.
• Les travaux de maintenance sur des pièces électriques de la machine ou sur des pièces qui concernent l'espace de montage électrique sont strictement réservés au constructeur ou responsables à des entreprises qui auront été mentionnées par ses soins.
• Seules des pièces de rechange originales ont le droit d'être utilisées, leur modification étant bien entendue interdite. Si non, vous serez personnellement responsable et il y aura perte des droits de garantie!
• Ajuster le jeu (si possible) → voir p. 28.

Dérangements fonctionnels

Dérangement	Cause possible	Remède
Le moteur ne démarre pas	→absence de tension secteur→câble de raccordement défectueux→la sonde de température s'est déclenchée→cause du déclenchement :– surcharge du moteur– le moteur n'est pas assez aéré étantdonné que les orifices d'air d'alimentation etd'évacuation sont souillés	→Contrôler le fusible→Laisser le contrôle (par un électricien)→Laisser refroidir le moteur et rechercher/éliminer la cause possible du dérangement
Le moteur ronfle mais ne démarre pas	→la couronne dentée est bloquée→condensateur défectueux	→Mettre la bétonnière hors marche, dé-brancher la fiche secteur et nettoyer ou resp. replacer les segments de couronne dentée→Expédier la bétonnière au constructeur ou à une entreprise mentionnée par ses soins pour la faire réparer
La bétonnière démarre, toute fois, elle se bloque déjà à faible sollicitation et s'inacte éventuellesment automa-tiquement	→le câble de rallonge est trop long ou la section est trop petite→la fiche secteur est trop éloignée du raccordement principal et la section de la ligne de connexion est trop petite	Câble de rallonge au moins 1,5 mm2pour une longueur maximale de 25 mètres. En présence d'un cable plus long, section de 2,5 mm2au moins.

Garantie

Une garantie de 24 mois est accordée et ne couvre que les vices de matière et de fabrication. Les dommages causés par une utilisation inadéquate ou un non-respect des instructions d'emploi ou le non-emploi de pièces de rechange originales sont exclus de la garantie. D'autres frais ou responsabilité ne seront pas pris en charge.

La facture datée est considérée comme bon de garantie. Il est en outre nécessaire d'indiquer le numéro de série appliqué sur la plaque d'identification.

Déserrer les écrous horizontalement "S" de la protection de pignon. Maintenir la cuve "T" sous l'étrier "B" comme indiqué sur le croquis. En faisant glisser la cuve "T" vers le bas, on augmente ainsi le jeu des dents. Si, au contraire, grâce au volant "H", on fait pivoter la cuve "T" de sorte que l'ouverture de la cuve se trouve vers le haut (étrier sous la cuve), on réduit le jeu des dents. Au cas où, en raison d'un freinage quelconque, aucun mouvement ne se produit, on peut donner un léger coup sur la cuve ou l'étrier, à l'aide d'un marteau en caoutchouc.

Le jeu idéal se situe entre 0,5 et 1,5 mm. Avant toute opération manuelle sur la machine, celle-ci doit impérativement être mise hors service et débranchée.

Caractéristiques techniques

Technická data

Pour obtenir des pièces de rechange, veuillez vous adresser au constructeur ou à ses revendeurs. Pour que la livraison des pièces de rechange correctes soit assurée, il est nécessaire d'indiquer les renseignements suivants : ref. de commande, designation et couleur de la pièce, année de construction, ref. de série (voir plaque signalétique), couleur de la betonniere et designation de la betonniere. La livraison des pièces de rechange s'effectue, dans la mesure du possible, immédiatement par colis contre remboursement, sur la base de nos conditions de vente, de livraison et de paiement. Les frais de port et d'emballage sont à la charge de l'auteur de la commande.
