BEDIENUNGSANLEITUNG SM 185 S Lescha

Originalbetriebsanleitung (Seite 1 – 6 und 28 – 33)

Bedeutung der Symbole

Vor Öffnen des Gehäuses Netzstecker ziehen! Der Mischer darf nur mit vollständig geschlossener Verkleidung betrieben werden!

Achtung! Drehrichtung beachten! Rotierendes Mischwerkzeug! Nicht in die laufende Mischtrommel greifen! Ausreichenden Sicherheitsabstand zum Mischer einhalten. Jeglichen Kontakt zu drehenden oder bewegten Maschinenteilen verhindern.

Achtung! Maschine Klasse

Bedeutung der Symbole

Maschine ist gegen Strahlwasser geschützt.

Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien.

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte müssen ni cht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Aparatele electrice nu se aruncă cu resturile menajere. Aparatele, accesoriile şi ambalajul se revalorifică într-un mod care protejează mediul înconjurător. Conform Directivei Europene 2012/19/UE referitoare la aparatele electronice şi electrotehnice vechi , aparatele electrice care nu mai pot fi utilizate trebuie colectate separat şi reciclate în mod ecologic.3 Sie haben mit dem Kauf dieses Betonmischers ein hochwertiges, ausgereiftes und leistungsstarkes Gerät erworben. Bewahren Sie die Bedienungsanleitung für künftige Verwendun- gen auf. Bevor Sie das Gerät in Betrieb nehmen, müssen Sie diese Bedienungsanleitung gelesen und alle angegebenen Hinweise beachtet und verstanden haben.

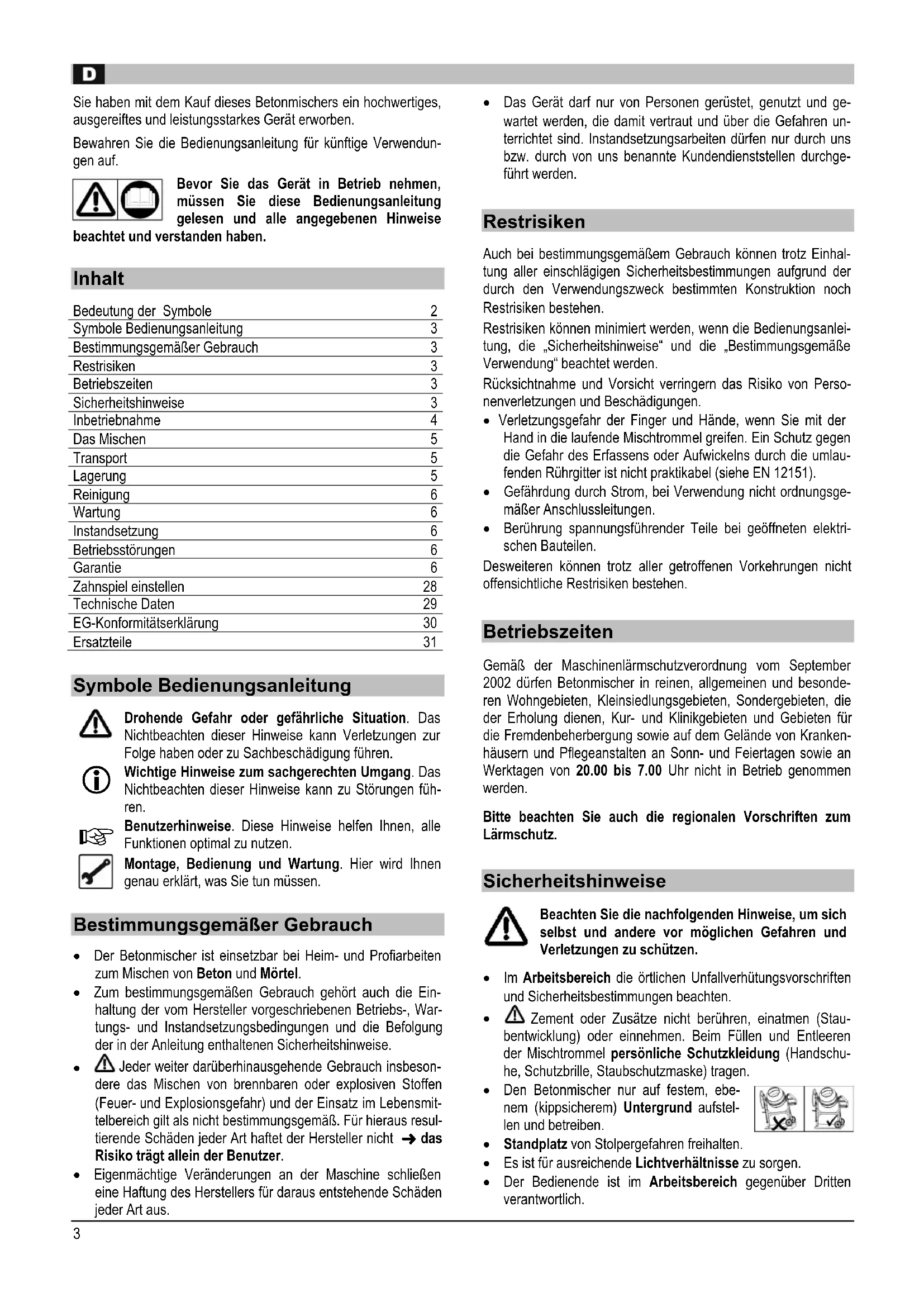

Inhalt Bedeutung der Symbole

Symbole Bedienungsanleitung

Bestimmungsgemäßer Gebrauch

Zahnspiel einstellen

EG-Konformitätserklärung

Symbole Bedienungsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verlet zungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen füh- ren.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Bestimmungsgemäßer Gebrauch

• Der Betonmischer ist einsetzbar bei Heim- und Profiarbeiten zum Mischen von Beton und Mörtel.

• Zum bestimmungsgemäßen Gebrauch gehört auch die Ein- haltung der vom Hersteller vorgeschriebenen Betriebs-, War- tungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüberhinausgehende Gebrauch insbeson- dere das Mischen von brennbaren oder explosiven Stoffen (Feuer- und Explosionsgefahr) und der Einsatz im Lebensmit- telbereich gilt als nicht bestimmungsgemäß. Für hieraus resul- tierende Schäden jeder Art haftet der Hersteller nicht das Risiko trägt allein der Benutzer.

• Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

• Das Gerät darf nur von Personen gerüstet, genutzt und ge- wartet werden, die damit vertraut und über die Gefahren un- terrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchge- führt werden.

Restrisiken Auch bei bestimmungsgemäßem Gebrauch können trotz Einhal- tung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die Bedienungsanlei- tung, die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“ beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Perso- nenverletzungen und Beschädigungen.

• Verletzungsgefahr der Finger und Hände, wenn Sie mit der Hand in die laufende Mischtrommel greifen. Ein Schutz gegen die Gefahr des Erfassens oder Aufwickelns durch die umlau- fenden Rührgitter ist nicht praktikabel (siehe EN 12151).

• Gefährdung durch Strom, bei Verwendung nicht ordnungsge- mäßer Anschlussleitungen.

• Berührung spannungsführender Teile bei geöffneten elektri- schen Bauteilen. Desweiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Betriebszeiten Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Betonmischer in reinen, allgemeinen und besonde- ren Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Kranken- häusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden. Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Beachten Sie die nachfolgenden Hinweise, um sich selbst und andere vor möglichen Gefahren und Verletzungen zu schützen.

• Im Arbeitsbereich die örtlichen Unfallverhütungsvorschriften und Sicherheitsbestimmungen beachten.

Zement oder Zusätze nicht berühren, einatmen (Stau- bentwicklung) oder einnehmen. Beim Füllen und Entleeren der Mischtrommel persönliche Schutzkleidung (Handschu- he, Schutzbrille, Staubschutzmaske) tragen.

• Den Betonmischer nur auf festem, ebe- nem (kippsicherem) Untergrund aufstel- len und betreiben.

• Standplatz von Stolpergefahren freihalten.

• Es ist für ausreichende Lichtverhältnisse zu sorgen.

• Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.4

• Den Mischer nicht unbeaufsichtigt betreiben.

• Kinder vom Betonmischer fernhalten.

• Jugendliche unter 16 Jahren dürfen den Betonmischer nicht bedienen.

• Mischer nur für die unter „Bestimmungsgemäßer Gebrauch“ aufgeführten Arbeiten einsetzen.

• Maschine oder Teile an der Maschine nicht verändern.

• Defekte bzw. beschädigte Teile an der Maschine unverzüg- lich austauschen.

• Inbetriebnahme des Mischers nur mit vollständigen und unbeschädigten Schutzvorrichtungen.

• Nicht in die laufende Mischtrommel greifen ( rotierendes Mischwerkzeug). Ausreichenden Sicherheitsabstand zum Mischer einhalten. Jeglichen Kontakt zu drehenden oder be- wegten Maschinenteilen verhindern.

• Nur bei laufendem Motor die Mischtrommel füllen und entlee- ren.

• Drehrichtung der Mischtrommel beachten.

• Drehzahl des Motors nicht ändern, denn diese regelt die sichere maximale Arbeitsgeschwindigkeit und schützt den Mo- tor und alle sich drehenden Teile vor Schaden durch übermä- ßige Geschwindigkeit.

• Betonmischer, die vom Hersteller nicht für Anhängerbetrieb vorgesehen sind, nur im Handzug fahren.

• Unbedingt Netzstecker ziehen vor: − Versetzen und Transport − Reinigungs-, Wartungs- und Instand- setzungsarbeiten − Beseitigung von Störungen − Überprüfungen der Anschlussleitungen, ob diese ver- schlungen oder beschädigt sind − Verlassen (auch bei kurzzeitigen Unterbrechungen)

• Überprüfen Sie die Maschine auf eventuelle Beschädigun- gen: − Vor weiterem Gebrauch des Gerätes müssen Schutzvor- richtungen sorgfältig auf ihre einwandfreie und bestim- mungsgemäße Funktion untersucht werden. − Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb des Ge- rätes sicherzustellen. − Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repa- riert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist. − Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

• Bewahren Sie unbenutzte Geräte an einem trockenen, ver- schlossenen Ort außerhalb der Reichweite von Kindern auf.

Schutzisolierter Betonmischer (Schutzklasse

• Inbetriebnahme nur mit vollständiger und fest verschlossener Verkleidung.

• Schutzklasse II bleibt nur erhalten, wenn bei Reparatur Originalisolierstoffe/-teile verwendet und Isolationsabstände nicht verändert werden. Elektrische Sicherheit Bei Nichtbeachtung besteht Lebensgefahr!

• Ausführung der Anschlussleitungen nach IEC 60245-4 mit der Kennzeichnung H 07 RN-F oder gleichwertige Bauarten. Aderquerschnitt mindestens 3 x 1,5 mm² bis max. 25 m Län- ge. Über 25 m Länge Aderquerschnitt mindestens 2,5 mm².

• Nur Anschlussleitungen mit einer spritzwassergeschützten Gummisteckvorrichtung für erschwerte Bedingungen benutzen.

• Lange und dünne Anschlussleitungen erzeugen einen Span- nungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert. Bei Verwendung einer Kabeltrommel das Kabel vollständig abwickeln. Anschlussleitungen nicht für Zwecke verwenden, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Anschlussleitung nicht zum Herausziehen des Steckers aus der Steckdose verwenden.

• Anschlussleitungen vor Gebrauch auf defekte Stellen oder Alterung untersuchen.

• Niemals defekte Anschlussleitungen verwenden.

• Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht gequetscht, geknickt und die Steckverbindung nicht nass wird.

• Keine provisorischen Elektroanschlüsse einsetzen.

• Schutzeinrichtungen niemals überbrücken oder außer Be- trieb setzen.

• Gerät nur über einen Fehlerstrom- Schutzschalter anschließen: 30 mA. Der Elektroanschluss bzw. Reparaturen am Elektro- anschluss hat durch einen konzessionierten Elektro- fachmann zu erfolgen, wobei die örtlichen Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen zu beachten sind. Reparaturen an elektrischen Teilen der Maschine haben durch den Hersteller bzw. von ihm benannte Fir- men zu erfolgen. Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Inbetriebnahme Alle Sicherheitshinweise beachten. Aufstellen der Maschine:

• Den Betonmischer nur auf festem, ebe- nem (kippsicherem) Untergrund aufstel- len und betreiben.

• Ein Einsinken der Maschine in den Boden ist zu verhindern. Unfallverhütungsvorschriften beachten (Kippgefahr).

• Beachten Sie beim Aufstellen der Maschine, dass ein unge- hindertes Entleeren der Mischtrommel gewährleistet ist.5 Ein- und Ausschalten Vergewissern Sie sich, − dass alle Schutzeinrichtungen des Mischers vorhanden und vorschriftsmäßig montiert sind. − dass alle Sicherheitshinweise beachtet wurden.

• Der Ein- und Ausschalter befindet sich am Motorhaus. Den Motor nur am Schalter ein- und ausschalten.

• Bei Stromausfall schaltet die Maschine automatisch ab. Zum Wiedereinschal- ten den Schalter erneut betätigen. Motorschutz Der Motor ist mit einem Temperaturwächter ausgerüstet. Der Temperaturwächter schaltet bei Überlastung (Überhitzung) den Motor selbsttätig ab. Die Maschine kann nach einer Abkühlpau-se wieder eingeschaltet werden. Betonmischer mit Drehstrommotor Nach dem Einschalten der Maschine muss die Drehrichtung der Mischtrommel geprüft werden. In die Mischtrommel-Öffnung gesehen, muss sich die Mischtrommel nach links (entgegen dem Uhrzeigersinn) drehen. (Drehrichtungspfeil auf der Mischtrommel beachten.) Dreht sich die Mischtrommel entgegen dem Drehrichtungspfeil, können Sie die Drehrichtung ändern, indem Sie einen Schrauben-dreher in den hierfür vorge-sehenen Schlitz im Stecker-kragen führen und mit leich-tem Druck durch Links- oder Rechtsdrehung die richtige Drehrichtung einstellen.

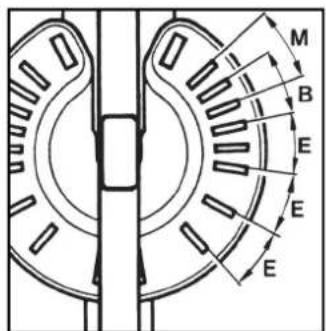

Das Mischen Mischerstellung: Für die Beton- oder Mörtelherstellung muss die Mischtrommel in einer bestimmten Mischstellung eingerastet sein. Nur die richtige Mischstellung sichert beste Mischergebnisse und gewährleistet einen störungsfreien Arbeitsablauf.

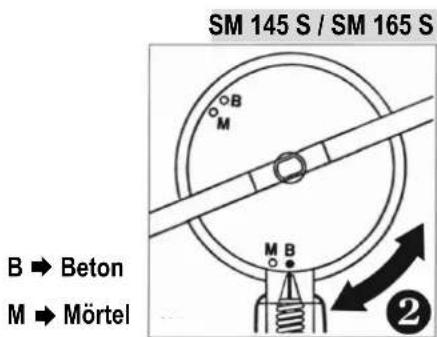

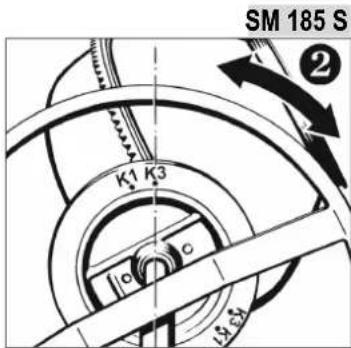

Betonmischer mit Stellscheibe Handrad beim Schwenken gut festhalten. Lösen Sie die Schwenk- vorrichtung. Schwenken Sie die Misch- trommel bis zu der Ihrem Mischgut entsprechenden Ausnehmung. Schwenkvorrichtung einrasten lassen. Betonmischer mit Bremse Handrad beim Schwenken gut festhalten.

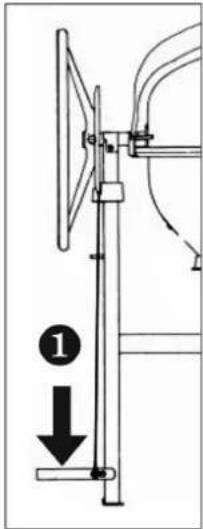

Betätigen Sie das Bremspedal.

Schwenken Sie die Mischtrommel bis zu der Ihrem Mischgut entspre-chenden Stellung. Bremspedal loslassen. SM 145 S / SM 165 S

erdfeuchter bis plastischer Beton oder ähnliche Materialien

Mörtel oder wei- cher Beton SM 185 S

Zusätzliche Sicherheitshinweise

• Füllen und entleeren der Mischtrommel nur bei laufendem Motor.
• Standfestigkeit des Mischers überprüfen.

Mischgut herstellen:

1. Wasser und einige Schaufeln Zuschlagstoffe (Sand, Kies, ...)

2. Einige Schaufeln Bindemittel (Zement, Kalk, ...) zugeben.

3. Punkt 1 und 2 solange wiederholen bis das erforderliche Mischverhältnis erreicht ist.

4. Mischgut gut durchmischen lassen.

Für die Zusammensetzung und Güte des Mischgutes holen Sie den Rat eines Fachmannes ein.

Entleeren der Mischtrommel: Handrad beim Schwenken gut festhalten.

1. Schwenkvorrichtung entriegeln bzw. Bremspedal betätigen.

Transport Vor jedem Transport Netzstecker ziehen.

Stellen Sie die Öffnung der Mischtrommel beim Trans- portieren oder Lagern nach unten. B Beton / M Mörtel / E Entlee- B Beton

Mörtel6 Lagerung Um die Lebensdauer eines Betonmischers zu verlängern und ein leichtgängiges Bedienen zu gewährleisten sollte dieser vor einer längeren Lagerung an der Schwenkvorrichtung mit einem umweltfreundlichen Sprühöl behandelt werden.

Reinigung Zusätzliche Sicherheitshinweise Vor jeder Reinigung Netzstecker ziehen.

• Maschine ausschalten und Netzstecker ziehen. Während der Reinigungsarbeiten (mit Bürste, Schaber, Lappen etc.) die Maschine nicht in Betrieb nehmen.
• Zum Reinigen entfernte Schutzeinrichtungen müssen unbe- dingt wieder ordnungsgemäß angebracht werden.
• Motor und Schalter, sowie Zu- und Abluftöffnungen des Mo- torgehäuses nicht direkt mit einem Wasserstrahl abspritzen. Hinweise zum Reinigen:

• Vor einer längeren Arbeitspause und nach Arbeitsende den Betonmischer innen und außen reinigen.
• Die Mischtrommel nicht mit harten Gegenständen (Hammer, Schaufel usw.) abklopfen. Eine verbeulte Mischtrommel be-einträchtigt den Mischvorgang und lässt sich zudem schwer reinigen.
• Zum Reinigen des Trommelinneren einige Schaufeln Kies mit Wasser umlaufen lassen.
• Beton- und Mörtelreste an den Zähnen des Antriebskegel- rades und Zahnkranzsegmenten sofort entfernen. Wartung Der Betonmischer ist weitgehend wartungsfrei. Mischtrommel und Antriebswelle haben Kugellagerungen mit Dauerschmierung. Den Zahnkranz niemals schmieren! Zur Werterhaltung und einer langen Lebensdauer den Mischer wie unter „Transport und Lagerung“ beschrieben behandeln. Zudem sollte der Betonmischer regelmäßig auf Verschleiß und Funktionsmängel überprüft werden. Dies gilt besonders für be-wegliche Teile, Schraubverbindungen, Schutzvorrichtungen und elektrische Teile.

Instandsetzung Vor jeder Instandsetzung Netzstecker zie-hen.

• Maschine ausschalten und Netzstecker ziehen, wenn In- standsetzungsarbeiten erforderlich sind. Während des In-standsetzens die Maschine nicht in Betrieb nehmen.
• Zum Instandsetzen entfernte Schutzeinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht werden.
• Instandsetzungsarbeiten an elektrischen Teilen der Maschi- ne oder an Teilen, die den elektrischen Einbauraum betreffen, haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.
• Nur Original-Ersatzteile verwenden und diese nicht verän- dern. Sonst keine Haftung!
• Zahnspiel einstellen (falls möglich) siehe Seite 28.

Betriebsstörungen Störung mögliche Ursache Beseitigung Motor läuft nicht an ⇒ Netzspannung fehlt ⇒ Anschlussleitung defekt ⇒ Temperaturwächter ist ausgelöst Auslöseursache: − Motor überlastet − Motor bekommt nicht genug Luft, weil die Zu- und Abluftöffnungen verschmutzt sind ⇒ Absicherung überprüfen ⇒ überprüfen lassen bzw. erneuern (Elektrofachmann) ⇒ Motor abkühlen lassen und mögliche Auslöseursa- che finden und beseitigen Motor brummt, läuft aber nicht an ⇒ Zahnkranz blockiert

⇒ Kondensator defekt ⇒ Maschine abschalten, Netzstecker ziehen und die Zahnkranzsegmente reinigen bzw. austauschen ⇒ Maschine zur Reparatur an Herstel ler bzw. von ihm benannte Firma Gerät läuft an, blockiert jedoch bei geringer Belastung und schaltet evtl. automatisch ab ⇒ Verlängerungskabel zu lang oder zu kleiner Querschnitt. ⇒ Steckdose zu weit vom Hauptanschluss und zu kleiner Querschnitt der Anschlussleitung. Verlängerungskabel mindestens 1,5 mm² bei maximal 25 m Länge. Bei längerem Kabel Querschnitt mindestens 2,5 mm².

Garantie Garantie wird für 2 Jahre gewährt und erstreckt sich nur auf Material bzw. Herstellungsfehler. Schäden, die durch unsachgemäße Behand- lung oder Nichtbeachtung der Bedienungsanleitung, sowie durch Verwendung von nicht Original-Ersatzteilen entstehen, sind von der Ga- rantieleistung ausgeschlossen. Weitere Haftung und Kosten werden nicht übernommen. Die Rechnung mit dem Rechnungsdatum gilt als Nachweis für Garantieansprüche. Dazu ist auch die auf dem Typenschild eingeprägte Serien-Nummer des Gerätes anzugeben.7 By purchasing this mixer, you have acquired a high-quality, perfected and efficient machine. Keep these instructions in a safe place for later reference.

Zahnspiel einstellen

EG-Konformitätserklärung entsprechend der Richtlinie: 2006/42/EG

Konformitätsbewertungsverfahren: 2000/14/EG - Anhang V. Schalleistungspegel L

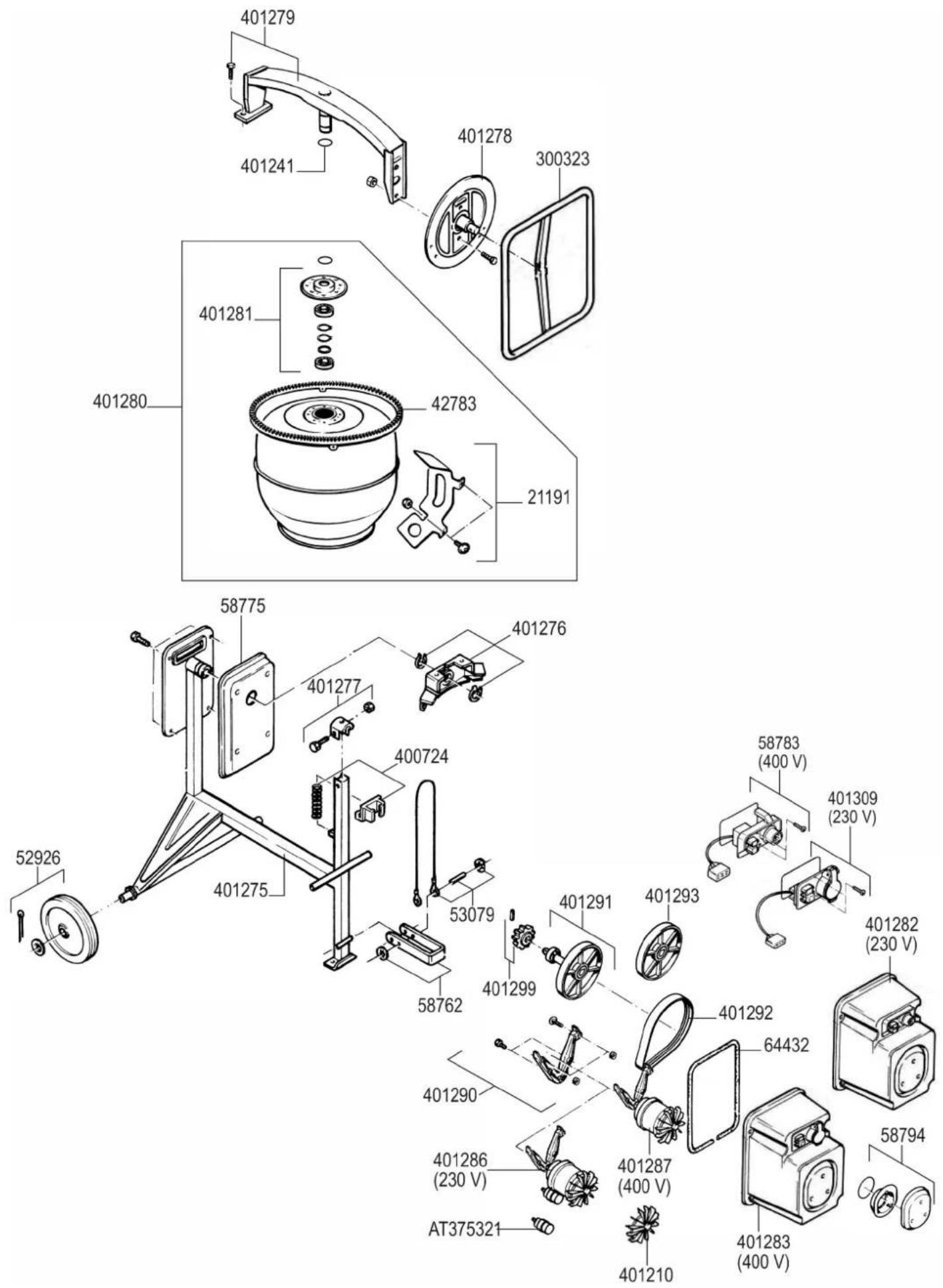

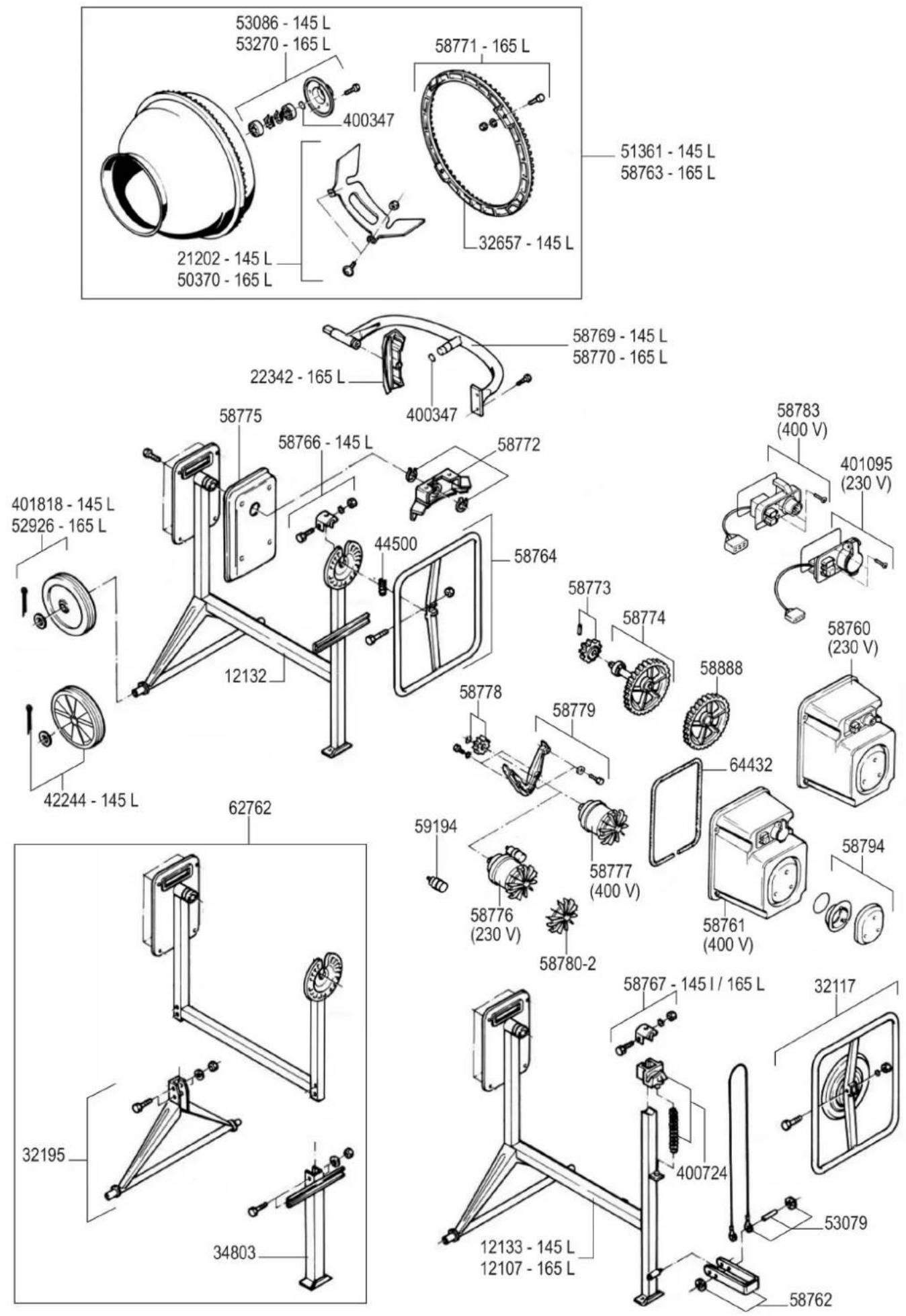

Fahrgestell kpl. (145 L)

Mischschaufel (inkl. Befestigung)

Zahnkranz (inkl. Befestigung)

Mischschaufel (inkl. Befestigung – 145 L)

Bremsseil (inkl. Befestigung)

Fußhebel (inkl. Befestigung)

Handrad (Bremse) (inkl. Befestigung)

Schwenkachse (inkl. Befestigung)

Schalter-Stecker-Einheit 400 V (inkl. Befestigung + 64432)

Handrad (inkl. Befestigung)

Kunststoffrad (inkl. Befestigung)

Mischschaufel (inkl. Befestigung – 165 L)

Ritzelschutz (inkl. Befestigung)

Schelle (inkl. Befestigung)

Bügel kpl. (inkl. Schrauben)

Schelle (inkl. Befestigung – 145 L)

Zahnkranz (inkl. Befestigung – 165 L)

Ritzelschutz (inkl. Befestigung)

Schalter-Stecker-Einheit 230 V (inkl. Befestigung + 64432)

Schalter-Stecker-Einheit 400 V (inkl. Befestigung + 64432)

Schalter-Stecker-Einheit 230 V (inkl. Befestigung + 64432)
