MODE D'EMPLOI MSS 1608 EINHELL

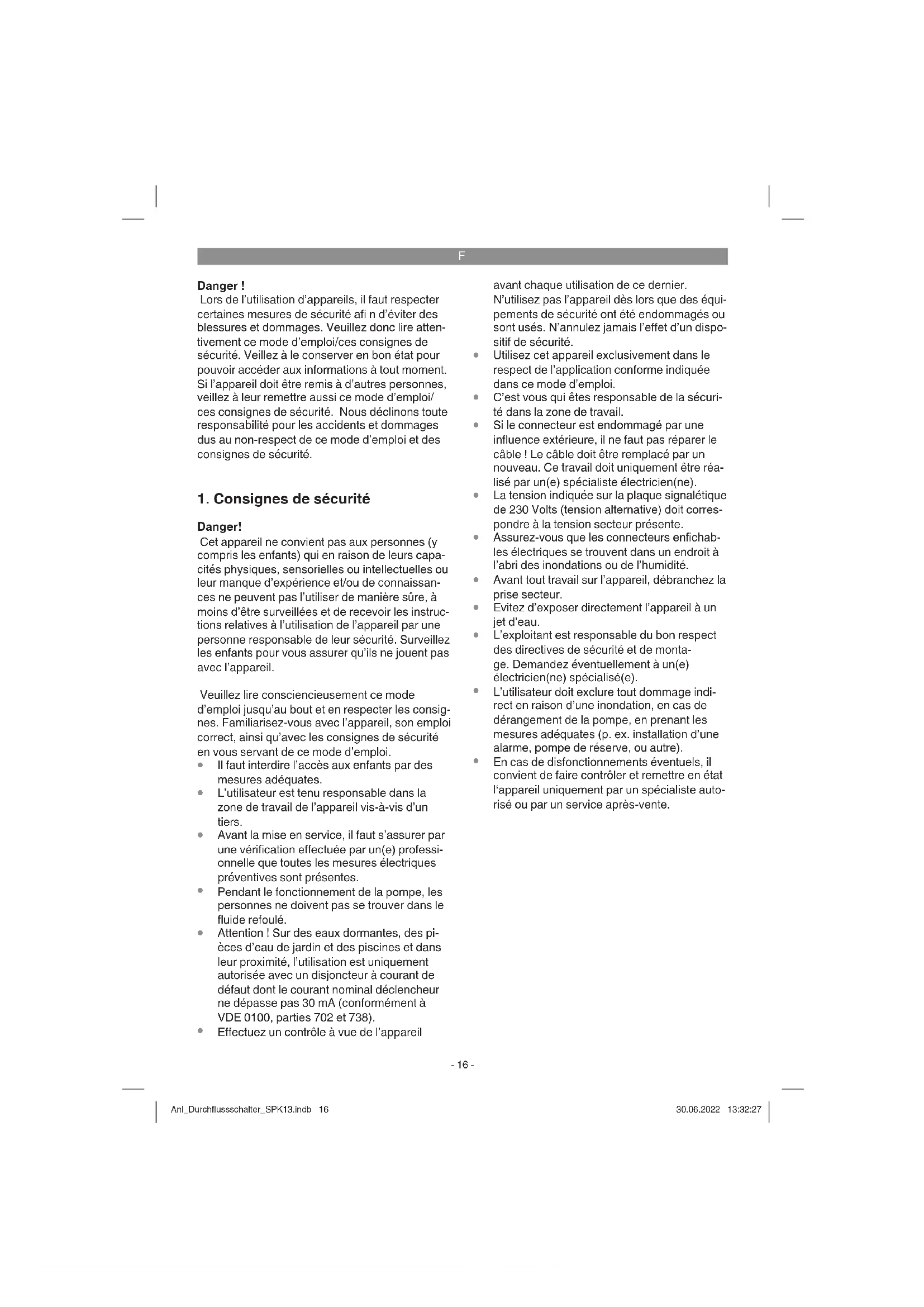

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Danger! Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capa- cités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissan- ces ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instruc- tions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil. Veuillez lire consciencieusement ce mode d’emploi jusqu’au bout et en respecter les consig- nes. Familiarisez-vous avec l’appareil, son emploi correct, ainsi qu’avec les consignes de sécurité en vous servant de ce mode d’emploi.

Il faut interdire l’accès aux enfants par des mesures adéquates.

L’utilisateur est tenu responsable dans la zone de travail de l’appareil vis-à-vis d’un tiers.

Avant la mise en service, il faut s’assurer par une vérification effectuée par un(e) professi- onnelle que toutes les mesures électriques préventives sont présentes.

Pendant le fonctionnement de la pompe, les personnes ne doivent pas se trouver dans le fluide refoulé.

Attention ! Sur des eaux dormantes, des pi- èces d’eau de jardin et des piscines et dans leur proximité, l’utilisation est uniquement autorisée avec un disjoncteur à courant de défaut dont le courant nominal déclencheur ne dépasse pas 30 mA (conformément à VDE 0100, parties 702 et 738).

Effectuez un contrôle à vue de l’appareil avant chaque utilisation de ce dernier. N’utilisez pas l’appareil dès lors que des équi- pements de sécurité ont été endommagés ou sont usés. N’annulez jamais l’effet d’un dispo- sitif de sécurité.

Utilisez cet appareil exclusivement dans le respect de l’application conforme indiquée dans ce mode d’emploi.

C’est vous qui êtes responsable de la sécuri- té dans la zone de travail.

Si le connecteur est endommagé par une influence extérieure, il ne faut pas réparer le câble ! Le câble doit être remplacé par un nouveau. Ce travail doit uniquement être réa- lisé par un(e) spécialiste électricien(ne).

La tension indiquée sur la plaque signalétique de 230 Volts (tension alternative) doit corres- pondre à la tension secteur présente.

Assurez-vous que les connecteurs enfichab- les électriques se trouvent dans un endroit à l’abri des inondations ou de l’humidité.

Avant tout travail sur l’appareil, débranchez la prise secteur.

Evitez d’exposer directement l’appareil à un jet d’eau.

L’exploitant est responsable du bon respect des directives de sécurité et de monta- ge. Demandez éventuellement à un(e) électricien(ne) spécialisé(e).

L’utilisateur doit exclure tout dommage indi- rect en raison d’une inondation, en cas de dérangement de la pompe, en prenant les mesures adéquates (p. ex. installation d’une alarme, pompe de réserve, ou autre).

En cas de disfonctionnements éventuels, il convient de faire contrôler et remettre en état l‘appareil uniquement par un spécialiste auto- risé ou par un service après-vente. Anl_Durchflussschalter_SPK13.indb 16Anl_Durchflussschalter_SPK13.indb 16 30.06.2022 13:32:2730.06.2022 13:32:27F

2. Description de l’appareil et

volume de livraison fi gure 1

Dispositif de contrôle du flux (1)

Prise de courant (2)

Adaptateur de raccordement (4) Les pompes éventuellement illustrées servent uniquement à illustrer et ne font pas partie des pièces livrées.

3. Utilisation conforme à

l’aff ectation Peut être employé pour l’alimentation en eau dans la maison et les jardins. Convient parfaite- ment à la transformation de pompes d’arrosage en système automatique d’eau à emploi domesti- que. Le dispositif électronique de contrôle du fl ux à dispositif de sécurité contre la marche à sec commute automatiquement la pompe en cas de besoin. Une fois la prise d’eau arrêtée, la pompe se met à nouveau hors circuit. Montage simple sur chaque pompe de jardin disposant d’un rac- cord 33,3 mm (R1) ! Raccord simple par câble réseau et prise de courant prémontés. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nelle-ment, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension du secteur : ...................... 230 V~ / 50 Hz Intensité de courant maxi. :........................... 10 A Type de protection : ..................................... IP 44 Pression de service maxi. :....... 1,0 MPa (10 bars) Température maxi. : ...................................... 55°C

5. Installation et mise en service

Mettre la pompe hors circuit et retirer la fi che de contact de la pompe. Retirez la conduite de pression présente sur la pompe. Veillez à correctement débuller la pompe (pour ce faire, respectez le mode d’emploi de la pompe). Vis- sez l’adaptateur de raccordement (fi g. 1/pos. 4) sur le raccord de la conduite de pression de la pompe (fi g. 3). Mettez le dispositif de contrôle du fl ux (fi g. 1/pos. 1), le fi let de raccordement (fi g. 2/pos. 5) sur l’adaptateur de raccordement et fi xez-le avec l’écrou-raccord (fi g. 4/pos. 10) sur l’adaptateur de raccordement (fi g. 4). Le dispositif de contrôle du fl ux doit absolument se trouver en position verticale, autrement dit, le raccord vers la pompe (fi g. 2/pos. 5) doit se trouver en bas et le raccord vers la conduite de pression (fi g. 2/ pos. 6) en haut. Toute autre position empêche le dispositif de contrôle du fl ux de fonctionner correctement. Soulevez (fi g. 5) la soupape anti- retour de la poignée (fi g. 2/pos. 7) et remplissez précautionneusement le dispositif de contrôle du fl ux jusqu’à l’extrémité inférieure du fi let du raccord de refoulement (fi g. 2/pos. 6) de liquide de refoulement, afi n d’éviter que l’installation ne fonctionne à sec. Vissez à présent la conduite de pression sur le raccord prévu à cet eff et (fi g. 2/ pos. 6) du dispositif de contrôle du fl ux, veillez ce faisant, à étancher adéquatement, p. ex. avec une bande téfl on (non comprise dans la livraison). Enfi chez la fi che de contact de la pompe à la prise de courant (fi g. 1/pos. 2) au dos du dispositif de contrôle du fl ux. Après avoir contrôlé tous les raccords réalisés et tous les câbles, il faut connecter un consommateur à une conduite de pression et l’ouvrir afi n que l’air présent au début du refoulement puisse s’échapper de la conduite de pression. Enfi chez le câble secteur (fi g. 1/pos.

3) du dispositif de contrôle du fl ux dans une prise

de courant à contact de protection suffi sant 230 V ~ 50Hz suffi samment protégée (au moins 10A). Le dispositif de contrôle du fl ux est alors prêt à l’emploi. Si la pompe a un interrupteur, mettez-la Anl_Durchflussschalter_SPK13.indb 17Anl_Durchflussschalter_SPK13.indb 17 30.06.2022 13:32:2730.06.2022 13:32:27F

en circuit, sinon, elle se met automatiquement en circuit commence à refouler. Le consommateur peut être fermé dès que du liquide de refoulement en sort. Le dispositif de contrôle du fl ux met alors la prise (fi g. 1/pos. 2) hors circuit. Le démontage se fait alors dans l’ordre inverse. Lors du stocka- ge, veillez à ce qu’aucun liquide de refoulement ne se trouve dans le dispositif de contrôle du fl ux afi n d’éviter tout dommage dû au gel.

Le dispositif de contrôle du fl ux ne dispose d’aucune possibilité de réglage ou de commuta- tion, il fonctionne entièrement automatiquement. Seul l’état de fonctionnement est signalé via 3 DEL (fi g. 2/pos. 8). LED verte : le dispositif de contrôle du fl ux est branché au secteur LED jaune : le dispositif de contrôle du fl ux s’est déclenché, la prise (fi g. 1/pos. 2) est sous tension LED rouge : le dispositif de contrôle du fl ux a détecté un dérangement Les anomalies suivantes sont affi chées : Verte allumée : le dispositif de contrôle du fl ux est prêt, aucun liquide de refoulement nécessaire. La pompe ne fonctionne pas. Verte et jaune allumées : la pompe est en service, un consommateur de prélèvement de liquide de refoulement est ouvert. Verte et rouge allumées : la pompe se trouve en fonctionnement à sec sans liquide de refoulement. Le dispositif de contrôle du fl ux réalise 3 essais pour parer au fonctionne- ment à sec avant de déclencher défi nitivement le dispositif de protection contre fonctionnement à sec. Verte allumée, rouge clignotante : le dispositif de protection contre fonctionnement à sec s’est déclenché, aucune aspiration du liquide de refoulement n’est plus possible. A l’aide du mode d’emploi de la pompe, trouvez la cause de l’incident (p. ex. une conduite d’aspiration non étanche) et éliminez-la. Remettre ensuite la pom- pe en service en actionnant la touche RAZ (fi g. 2/ pos. 9) sur le dispositif de contrôle du fl ux.

7. Remplacement de la ligne de

raccordement réseau Danger ! Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

Le dispositif de contrôle du fl ux ne nécessite aucun entretien. Il suffi t de réaliser des contrô- les réguliers des raccords vissés et des câbles pour en vérifi er le bon maintien, la bonne solidité et leur étanchéité, dans le but de détecter et donc d’éliminer le plus tôt possible toute source d’anomalie.

9. Commande de pièces de

rechange Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.Einhell-Service.com Anl_Durchflussschalter_SPK13.indb 18Anl_Durchflussschalter_SPK13.indb 18 30.06.2022 13:32:2830.06.2022 13:32:28F

10. Elimination du dérangement

Dérangemen Cause probable Dépannage Pompe ne se met pas hors circuit - Panne de couran - Pompe non activée - Aucun liquide de refoulement n’est prélevé, la conduite de pression a suffi samment de pression - Contrôler la conduite et le fusible - Mettre la pompe en circuit - Ouvrir le consommateur La pompe se met constamment hors et en circuit - Le côté pression n’est pas étanche - Contrôler si le consommateur et la conduite de pression n’ont pas de défauts d’étanchéité Pompe ne se met pas hors circuit - Le côté pression n’est pas étanche - Consommateur ouvert - Contrôler si le consommateur et la conduite de pression n’ont pas de défauts d’étanchéité - Fermer le consommateur Anl_Durchflussschalter_SPK13.indb 19Anl_Durchflussschalter_SPK13.indb 19 30.06.2022 13:32:2830.06.2022 13:32:28F
