HASZNÁLATI ÚTMUTATÓ MSS 1608 EINHELL

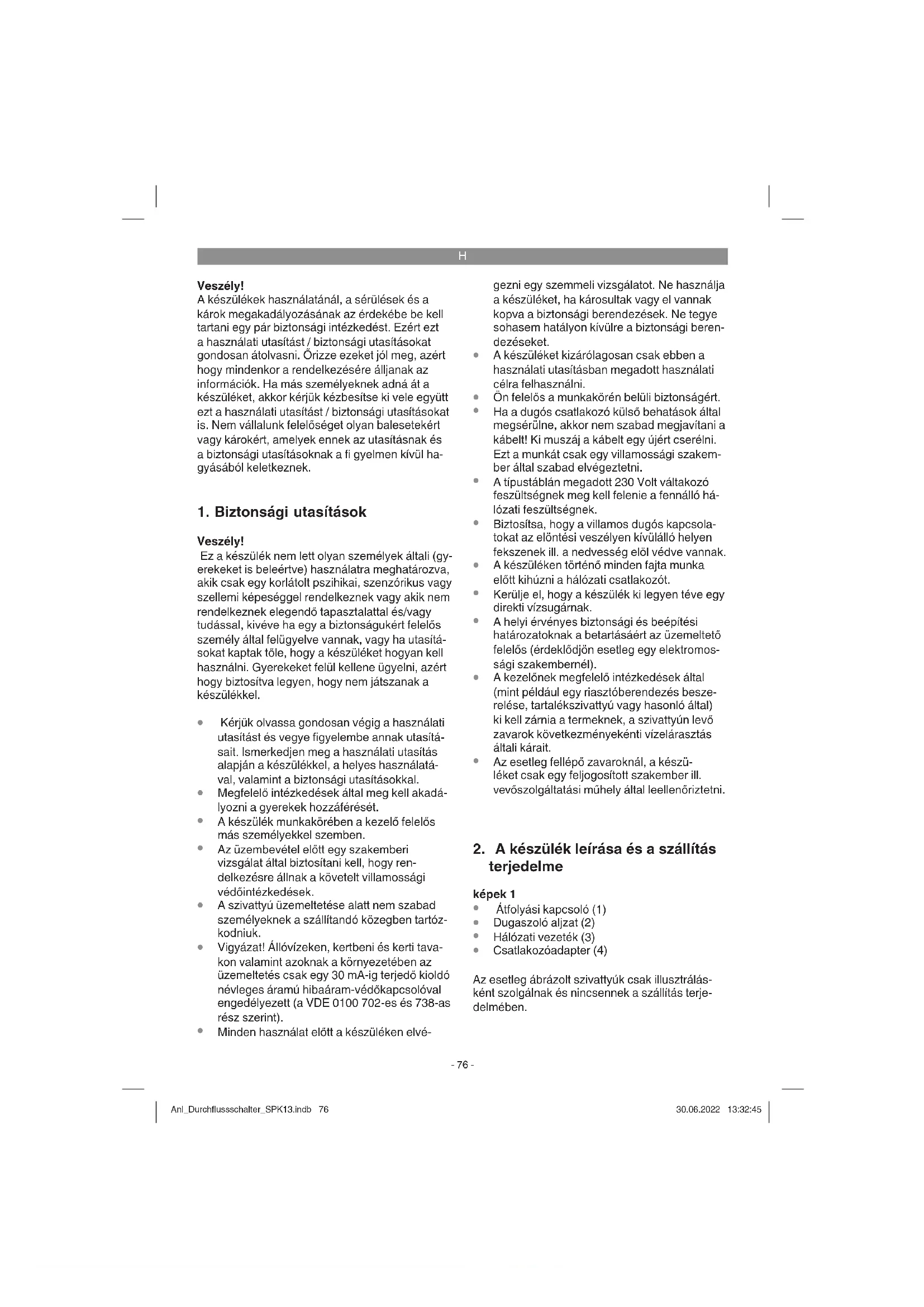

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

Veszély! Ez a készülék nem lett olyan személyek általi (gy- erekeket is beleértve) használatra meghatározva, akik csak egy korlátolt pszihikai, szenzórikus vagy szellemi képeséggel rendelkeznek vagy akik nem rendelkeznek elegendő tapasztalattal és/vagy tudással, kivéve ha egy a biztonságukért felelős személy által felügyelve vannak, vagy ha utasítá- sokat kaptak tőle, hogy a készüléket hogyan kell használni. Gyerekeket felül kellene ügyelni, azért hogy biztosítva legyen, hogy nem játszanak a készülékkel.

Kérjük olvassa gondosan végig a használati utasítást és vegye figyelembe annak utasítá- sait. Ismerkedjen meg a használati utasítás alapján a készülékkel, a helyes használatá- val, valamint a biztonsági utasításokkal.

Megfelelő intézkedések által meg kell akadá- lyozni a gyerekek hozzáférését.

A készülék munkakörében a kezelő felelős más személyekkel szemben.

Az üzembevétel előtt egy szakemberi vizsgálat által biztosítani kell, hogy ren- delkezésre állnak a követelt villamossági védőintézkedések.

A szivattyú üzemeltetése alatt nem szabad személyeknek a szállítandó közegben tartóz- kodniuk.

Vigyázat! Állóvízeken, kertbeni és kerti tava- kon valamint azoknak a környezetében az üzemeltetés csak egy 30 mA-ig terjedő kioldó névleges áramú hibaáram-védőkapcsolóval engedélyezett (a VDE 0100 702-es és 738-as rész szerint).

Minden használat előtt a készüléken elvé- gezni egy szemmeli vizsgálatot. Ne használja a készüléket, ha károsultak vagy el vannak kopva a biztonsági berendezések. Ne tegye sohasem hatályon kívülre a biztonsági beren- dezéseket.

A készüléket kizárólagosan csak ebben a használati utasításban megadott használati célra felhasználni.

Ön felelős a munkakörén belüli biztonságért.

Ha a dugós csatlakozó külső behatások által megsérülne, akkor nem szabad megjavítani a kábelt! Ki muszáj a kábelt egy újért cserélni. Ezt a munkát csak egy villamossági szakem- ber által szabad elvégeztetni.

A típustáblán megadott 230 Volt váltakozó feszültségnek meg kell felenie a fennálló há- lózati feszültségnek.

Biztosítsa, hogy a villamos dugós kapcsola- tokat az elöntési veszélyen kívülálló helyen fekszenek ill. a nedvesség elöl védve vannak.

A készüléken történő minden fajta munka előtt kihúzni a hálózati csatlakozót.

Kerülje el, hogy a készülék ki legyen téve egy direkti vízsugárnak.

A helyi érvényes biztonsági és beépítési határozatoknak a betartásáért az üzemeltető felelős (érdeklődjön esetleg egy elektromos- sági szakembernél).

A kezelőnek megfelelő intézkedések által (mint például egy riasztóberendezés besze- relése, tartalékszivattyú vagy hasonló által) ki kell zárnia a termeknek, a szivattyún levő zavarok következményekénti vízelárasztás általi kárait.

Az esetleg fellépő zavaroknál, a készü- léket csak egy feljogosított szakember ill. vevőszolgáltatási műhely által leellenőriztetni.

2. A készülék leírása és a szállítás

Átfolyási kapcsoló (1)

Dugaszoló aljzat (2)

Hálózati vezeték (3)

Csatlakozóadapter (4) Az esetleg ábrázolt szivattyúk csak illusztrálás- ként szolgálnak és nincsennek a szállítás terje- delmében. Anl_Durchflussschalter_SPK13.indb 76Anl_Durchflussschalter_SPK13.indb 76 30.06.2022 13:32:4530.06.2022 13:32:45H

3. Rendeltetés szerinti használat

Házban és hobbykertben a privátházi vízellátásra használható. Ideális az öntözési szivattyúknak a hází vízműautomatára történő átépítésére. Vízszükséglet esetén a szárazmenetbiztosításos elektromos átfolyási kapcsoló automatikusan bekapcsolja a szivattyút. Miután le lesz állítva a vízkivétel, ismét kikapcsol a szivattyú. Egyszerű felszerelés minden 33,3 mm (R1)-csat- lakoztatós kerti szivattyúra! Egyszerű felszerelés a már előre felszerelt hálózati vezeték és dugas- zoló aljzat által. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek valamint egyenértékű tevékenységek területén van hasz- nálva.

Hálózati feszültség: ...................... 230 V~ / 50 Hz Max. áramerősség: ...................................... 10 A Védelmi rendszer: ....................................... IP 44 Max. üzemnyomás: ...................1,0 MPa (10 bar) Max. hőmérséklet: ....................................... 55°C

5. Beüzemeltetés előtt

Kikapcsolni a szivattyút és kihúzni a szivattyú há- lózati csatlakozóját. Direkt a szivattyún eltávolítani a már meglevő nyomóvezetéket. Ügyelni a sziv- attyú helyes légtelenítésére (ehhez fi gyelembe venni a szivattyú utasítását). Felcsvarozni (3-as ábra) a szivattyú nyomóvezeték csatlakoztatására a csatlakozóadaptert (1-es ábra/poz. 4). Feltenni a csatlakozó adapterre a csatlakozó menettel (2-es ábra/poz. 5) az átfolyási kapcsolót (1-es ábra/poz. 1) és a hollandianyával (4-es ábra/poz.

10) feszesre meghúzni a csatlakozó adapteren

(4-es ábra). Az átfolyási kapcsolónak okvetlenül egy függőleges pozícióban kell lennie, ez annyit jelent, hogy a szivattyúhoz levő csatlakozónak (2-es ábra/ poz. 5) alul kell feküdnie és a nyomás- vezetékhez levő csatlakozásnak (2-es ábra/ poz. 6) felül kell lennie. Más helyzetekben nem tud helyesen dolgozni az átfolyási kapcsoló. A fogantyúnál (2-es ábra/poz. 7) megemelni a visszacsapó szelepet (5-ös ábra) és óvatosan feltölteni szállítófolyadékkal a nyomáscsatlakozó menetének az alulsó végéig (2-es ábra/poz. 6) az átfolyási kapcsolót, azért hogy elkerülje a szerelvény szárazfutását. Most összecsavarozni a nyomásvezetéket az átfolyási kapcsolónak az arra előrelátott csatlakozásával (2-es ábra/poz. 6), ennél ügyelni egy megfelelő tömítésére, mint például egy tefl onszalaggal (nincs a szállítás terjedelmében). Bedugni a szivattyú hálózati csatlakozóját az átfolyási kapcsoló hátulján levő dugaszoló aljzatba (1-es ábra/poz. 2). Minden he- lyrehozott csatlakozás és vezeték leellenőrzése után a nyomásvezetékre rá kell kapcsolni és ki kell nyitni egy fogyasztót, azért hogy a szállítási folyamat kezdeténél el tudjon távozni a fennálló levegő a nyomásvezetékből. Bedugni az átfolyási kapcsoló hálózati kábelját (1-es ábra/poz. 3) egy elegendően lebiztosított (legalább 10 A) 230 V ~ 50 Hz védőérintkezős-dugaszoló aljzatba. Most üzemre kész az átfolyási kapcsoló. Be- kapcsolni a szivattyút, ha egy kapcsolóval van felszerelve, különben a szivattyú most automa- tikusan beindul és elkezd szállítani. Miután kilép a szállítófolyadék, be lehet zárni a fogyasztót. Az átfolyási kapcsoló most lekapcsolja a du- gaszoló aljzatot (1-es ábra/poz. 2). A leszerelés megfelelően az ellenkező sorrendben történik. Beraktározásnál ügyelni arra, hogy ne legyen több szállítófolyadék az átfolyási kapcsolóban, azért hogy megakadályozza a fagyáltali károkat. Anl_Durchflussschalter_SPK13.indb 77Anl_Durchflussschalter_SPK13.indb 77 30.06.2022 13:32:4530.06.2022 13:32:45H

Az átfolyási kapcsolónak nincsen beállítási vagy kapcsolási lehetőségei, mivel teljesen automati- kusan működik. Csak 3 LED által lesz (2-es ábra/ poz. 8) az üzemállapot jelezve. Zöld LED: Az átfolyási kapcsoló rá van csatlakoztatva az áramhálózatra. Sárga LED: Kioldott az átfolyási kapcsoló, a dugaszoló aljzat (1-es ábra/poz. 2) feszültséget vezető. Piros LED: Az átfolyási kapcsoló zavart állapított meg A következő üzemállapotok lesznek kijelezve: Zöld világít: Üzemkész az átfolyási kapcsoló, nincs szükség szállítófolyadékra. Nem fut a szivattyú. Zöld és sárga világít: Üzemben van a szivattyú, a szállítófolyadék kivé- teléhez ki van nyitva egy fogyasztó. Zöld és piros világít: A szivattyú szárazmenetben van, szállítófolyadék nélkül. A szárazmenet elhárításához az átfolyási kapcsoló 3 próbát végez el mielőtt a szárazme- netvédelem véglegesen kiold. Zöld világít, piros pislog: Kioldott a szárazmenetvédelem, nem lehetséges többé a szállítófolyadék felszívása. A szivattyú utasításának a segítségével megkeresni és el- hárítani a hiba okát (mint például szivárgó szívó- vezetéket). Azután az átfolyási kapcsolón levő Reset-taszter üzemeltetése által (2-es ábra/poz.

9) ismét üzembe venni a szivattyút.

7. A hálózati csatlakozásvezeték

kicserélése Veszély! Ha megsérült a készülék hálózati csatlakozóveze- téke, akkor azt a veszélyeztetések elkerüléséhez a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni.

Az átfolyási kapcsoló nem igényel karbantartást. Csak az összecsavarozásokat és a vezetékeket kell rendszeres leellenőrizni helyes ülésükre, feszességükre és tömörségükre, azért hogy lehetőleg időben felismerje és el tudja hárítani a hibaforrásokat.

9. Pótalkatrészek megrendelése

A pótalkatrészek megrendelésénél a következő adatokat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész, pótalkatrész- számát Aktuális árak és információk a www.Einhell-Ser- vice.com alatt találhatóak. Anl_Durchflussschalter_SPK13.indb 78Anl_Durchflussschalter_SPK13.indb 78 30.06.2022 13:32:4530.06.2022 13:32:45H

Zavar Lehetséges okok Elhárításuko Nem kapcsol be a szivattyú - Áramszünet - Nincs bekapcsolva a szivattyú - Nem lesz kivéve szállítófolyadék, a nyomásvezeték elég nyomás alatt áll - Leellenőrizni a vezetéket és a biztosítékot - Bekapcsolni a szivattyút - Kinyitni a fogyasztót A szivattyú állan- dóan kikapcsol és bekapcsol - Nem tömör a nyomásoldal - Leellenőrizni a fogyasztót és a nyomásvezetéket tömörítetlensé- gres Nem kapcsol ki a szivattyú - Nem tömör a nyomásoldal - Nyitva a fogyasztó - Leellenőrizni a fogyasztót és a nyomásvezetéket tömörítetlenségre - Bezárni a fogyasztót Anl_Durchflussschalter_SPK13.indb 79Anl_Durchflussschalter_SPK13.indb 79 30.06.2022 13:32:4630.06.2022 13:32:46H

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit Kérjük vegye fi gyelembe a megsemmisítésnél, hogy ki legyenek véve a készülékből az akkuk és a vi- lágító szerek (mint például villanykörte). A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_Durchflussschalter_SPK13.indb 80Anl_Durchflussschalter_SPK13.indb 80 30.06.2022 13:32:4630.06.2022 13:32:46H

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet őség miatt ki vannak zárva a garnci- ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza- kap egy megjavított vagy egy új készüléket. Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan- cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_Durchflussschalter_SPK13.indb 81Anl_Durchflussschalter_SPK13.indb 81 30.06.2022 13:32:4630.06.2022 13:32:46RO
