BRUKSANVISNING MSS 1608 EINHELL

leveringsomfang fi g. 1

Produktets varenummer

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

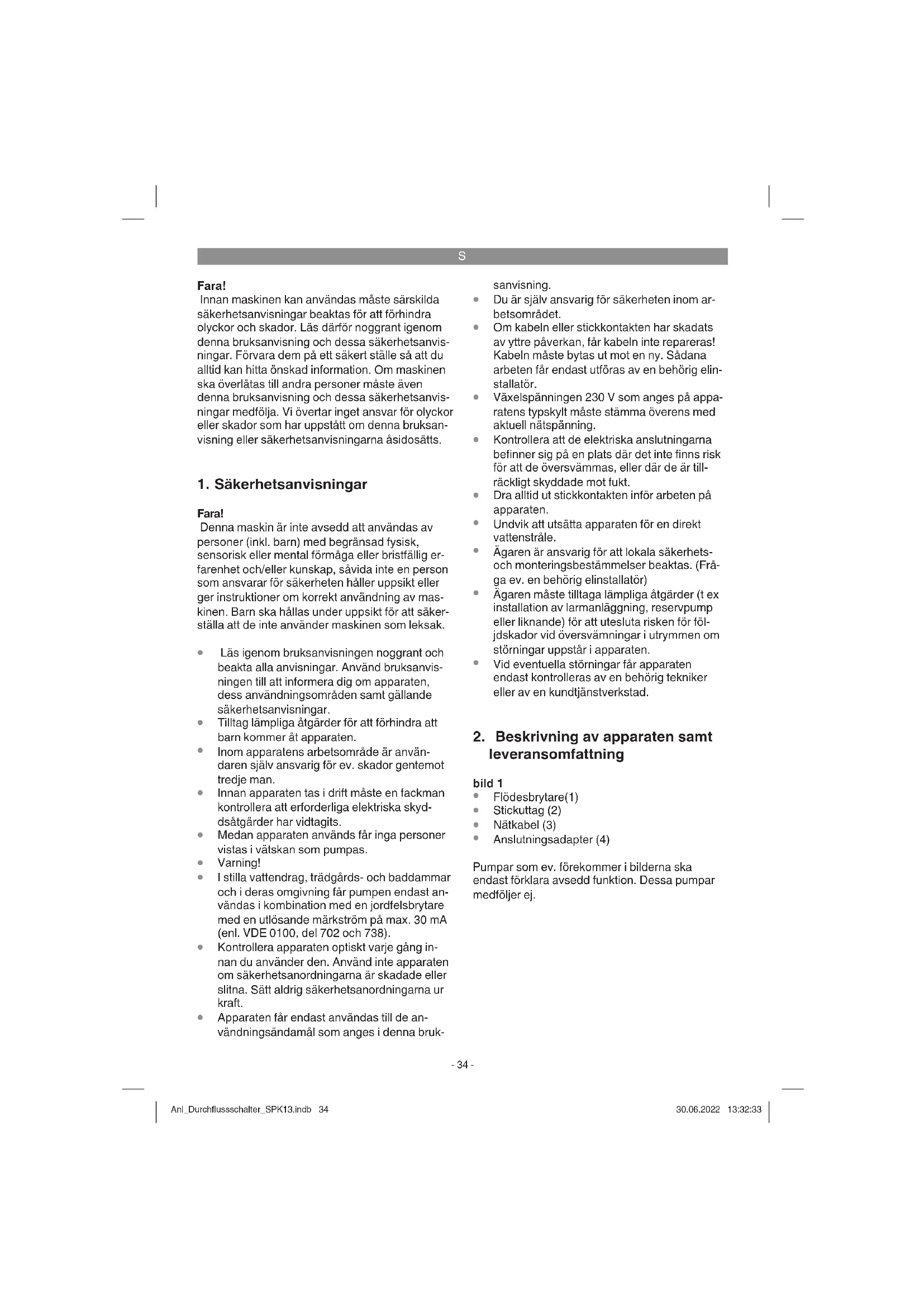

1. Säkerhetsanvisningar

Fara! Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig er- farenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av mas- kinen. Barn ska hållas under uppsikt för att säker- ställa att de inte använder maskinen som leksak.

Läs igenom bruksanvisningen noggrant och beakta alla anvisningar. Använd bruksanvis- ningen till att informera dig om apparaten, dess användningsområden samt gällande säkerhetsanvisningar.

Tilltag lämpliga åtgärder för att förhindra att barn kommer åt apparaten.

Inom apparatens arbetsområde är använ- daren själv ansvarig för ev. skador gentemot tredje man.

Innan apparaten tas i drift måste en fackman kontrollera att erforderliga elektriska skyd- dsåtgärder har vidtagits.

Medan apparaten används får inga personer vistas i vätskan som pumpas.

I stilla vattendrag, trädgårds- och baddammar och i deras omgivning får pumpen endast an- vändas i kombination med en jordfelsbrytare med en utlösande märkström på max. 30 mA (enl. VDE 0100, del 702 och 738).

Kontrollera apparaten optiskt varje gång in- nan du använder den. Använd inte apparaten om säkerhetsanordningarna är skadade eller slitna. Sätt aldrig säkerhetsanordningarna ur kraft.

Apparaten får endast användas till de an- vändningsändamål som anges i denna bruk- sanvisning.

Du är själv ansvarig för säkerheten inom ar- betsområdet.

Om kabeln eller stickkontakten har skadats av yttre påverkan, får kabeln inte repareras! Kabeln måste bytas ut mot en ny. Sådana arbeten får endast utföras av en behörig elin- stallatör.

Växelspänningen 230 V som anges på appa- ratens typskylt måste stämma överens med aktuell nätspänning.

Kontrollera att de elektriska anslutningarna befinner sig på en plats där det inte finns risk för att de översvämmas, eller där de är till- räckligt skyddade mot fukt.

Dra alltid ut stickkontakten inför arbeten på apparaten.

Undvik att utsätta apparaten för en direkt vattenstråle.

Ägaren är ansvarig för att lokala säkerhets- och monteringsbestämmelser beaktas. (Frå- ga ev. en behörig elinstallatör)

Ägaren måste tilltaga lämpliga åtgärder (t ex installation av larmanläggning, reservpump eller liknande) för att utesluta risken för föl- jdskador vid översvämningar i utrymmen om störningar uppstår i apparaten.

Vid eventuella störningar får apparaten endast kontrolleras av en behörig tekniker eller av en kundtjänstverkstad.

2. Beskrivning av apparaten samt

leveransomfattning bild 1

3. Ändamålsenlig användning

Kan användas till vattenförsörjning till hus och trädgård. Perfekt för ombyggnad av bevattnings- pump till pumpautomat. Den elektroniska fl ödes- brytaren med torrkörningsskydd kopplar in pum- pen automatiskt vid behov. Pumpen kopplas ifrån på nytt när inget vatten längre tappas av. Enkel att montera på en valfri trädgårdspump med 33,3 mm (R1)-anslutning. Enkel att ansluta med förmonterad nätkabel och stickuttag. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

5. Installera och ta apparaten i drift

Slå ifrån pumpen och dra ut pumpens stickkon- takt. Ta bort tryckledningen som är monterad direkt på pumpen. Se till att pumpen avluftas korrekt (se efter i bruksanvisningen till pumpen). Skruva fast anslutningsadaptern (bild 1/pos. 4) på pumpens anslutning för tryckledningen (bild 3). Sätt fl ödesbrytaren (bild 1/pos. 1) samt anslut- ningsgängan (bild 2/pos. 5) på anslutningsadap- tern och dra åt med överfallsmuttern (bild 4/pos.

10) på anslutningsadaptern (bild 4). Flödesbry-

taren måste tvunget stå lodrätt. Detta innebär att anslutningen mot pumpen (bild 2/pos. 5) är nedtill och anslutningen till tryckledningen (bild 2/pos. 6) är upptill. Om fl ödesbrytaren monteras på annat sätt kan den inte fungera korrekt. Lyft upp backventilen med stiftet (bild 2/pos. 7 samt bild 5) och fyll försiktigt pumpvätska i fl ödes- brytaren upp till den undre gängan i tryckanslut- ningen (bild 2/pos. 6). Därmed kan du förhindra att fl ödesbrytaren kör torrt. Skruva nu fast tryck- ledningen vid den passande anslutningen (bild 2/ pos. 6) på fl ödesbrytaren. Se till att rätt packning sätts in, t ex med tefl onband (medföljer ej). Anslut pumpens stickkontakt till stickuttaget (bild 1/pos.

2) på baksidan av fl ödesbrytaren. Efter att du har

kontrollerat alla anslutningar och ledningar måste en förbrukande enhet anslutas till tryckledningen och därefter öppnas. Därmed kan luft som fi nns i tryckledningen tryckas ut när pumpen startas. An- slut fl ödesbrytarens nätkabel (bild 1/pos. 3) till ett jordat stickuttag med tillräcklig säkring (min. 10 A) för 230 V ~ 50 Hz. Flödesbrytaren är nu klar för användning. Slå på pumpen om den är utrustad med en strömbrytare. I annat fall kommer pumpen nu att starta automa- tiskt och börjar sedan pumpa vätska. När vätska tränger ut kan den förbrukande enheten stängas. Flödesbrytaren kopplar ifrån stickuttaget (bild 1/ pos. 2). Demontera i omvänd ordningsföljd. Innan du för- varar fl ödesbrytaren inför vintern måste du se till att ingen pumpvätska fi nns kvar i fl ödesbrytaren eftersom frostskador annars kan uppstå.

6. Använda apparaten

Flödesbrytaren kan inte ställas in eller kopplas om. Den fungerar helautomatiskt. Aktuellt driftstatus signaleras endast med tre lys- dioder (bild 2/pos. 8). Grön lysdiod: Flödesbrytaren är ansluten till elnätet. Gul lysdiod: Flödesbrytaren har löst ut, stickuttaget (bild 1/ pos. 2) är spänningsförande. Röd lysdiod: Flödesbrytaren har konstaterat en störning. Följande driftstatus visas: Grön lysdiod tänd: Flödesbrytaren är klar för användning. Ingen väts- ka krävs. Pumpen kör inte. Grön och gul lysdiod är tända: Pumpen är i drift, en förbrukande enhet för av- tappning av pumpvätska är öppen. Anl_Durchflussschalter_SPK13.indb 35Anl_Durchflussschalter_SPK13.indb 35 30.06.2022 13:32:3330.06.2022 13:32:33S

Grön och röd lysdiod är tända: Pumpen befi nner sig i torrkörning utan pump- vätska. Flödesbrytaren genomför tre försök att åtgärda torrkörningen innan torrkörningsskyddet slutligen utlöses. Grön lysdiod tänd, röd lysdiod blinkar: Torrkörningsskyddet har löst ut. Pumpvätska kan inte längre sugas upp. Lokalisera störningen (t ex otät sugledning) med hjälp av bruksanvisningen till pumpen och åtgärda därefter. Ta sedan pum- pen i drift på nytt genom att trycka in reset-knap- pen (bild 2/pos. 9) på fl ödesbrytaren.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

Flödesbrytaren kräver inget underhåll. Det är endast nödvändigt att i regelbundna intervaller kontrollera att förskruvningar och ledningar sitter rätt, är åtdragna samt är täta. Därmed kan felkäl- lor snabbt lokaliseras och åtgärdas i god tid.

9. Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

10. Åtgärda störningar

Störning Möjlig orsak Åtgärder Pumpen kopplas inte in - Strömavbrott - Pumpen är inte påslagen - Ingen pumpvätska tappas av, tryckledningen står under tillräckligt tryck - Kontrollera kabeln och säkringen - Slå på pumpen - Öppna den förbrukande enheten Pumpen kopplas ständigt ifrån och på - Trycksidan är otät - Kontrollera om den förbrukande enheten eller tryckledningen är otät Pumpen kopplas inte ifrån - Trycksidan är otät - Den förbrukande enheten är öppen - Kontrollera om den förbrukande enheten eller tryckledningen är otät - Stäng den förbrukande enheten Anl_Durchflussschalter_SPK13.indb 37Anl_Durchflussschalter_SPK13.indb 37 30.06.2022 13:32:3430.06.2022 13:32:34S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_Durchflussschalter_SPK13.indb 38Anl_Durchflussschalter_SPK13.indb 38 30.06.2022 13:32:3430.06.2022 13:32:34S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_Durchflussschalter_SPK13.indb 39Anl_Durchflussschalter_SPK13.indb 39 30.06.2022 13:32:3430.06.2022 13:32:34CZ
