KÄYTTÖOHJE MSS 1608 EINHELL

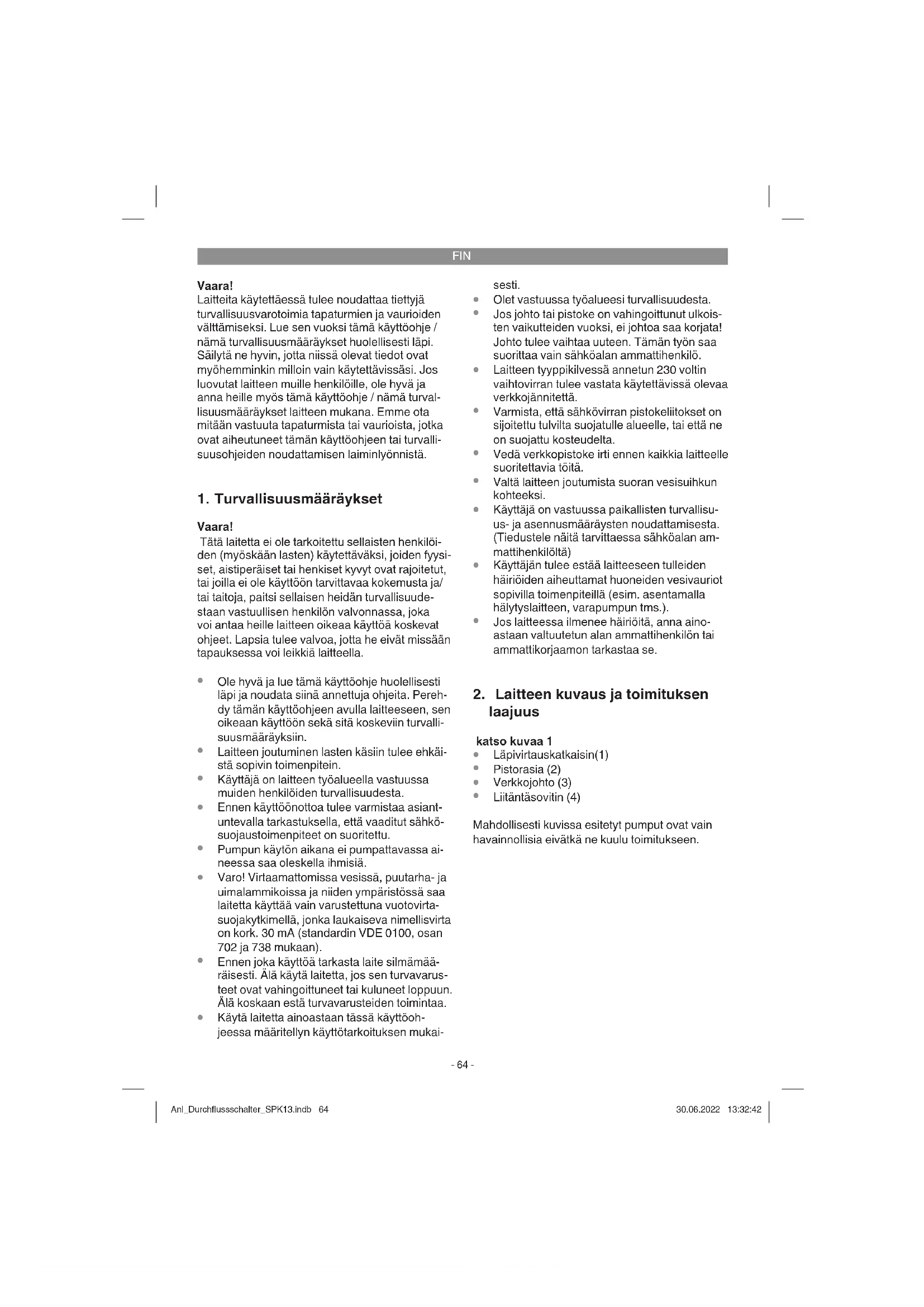

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Vaara! Tätä laitetta ei ole tarkoitettu sellaisten henkilöi- den (myöskään lasten) käytettäväksi, joiden fyysi- set, aistiperäiset tai henkiset kyvyt ovat rajoitetut, tai joilla ei ole käyttöön tarvittavaa kokemusta ja/ tai taitoja, paitsi sellaisen heidän turvallisuude- staan vastuullisen henkilön valvonnassa, joka voi antaa heille laitteen oikeaa käyttöä koskevat ohjeet. Lapsia tulee valvoa, jotta he eivät missään tapauksessa voi leikkiä laitteella.

Ole hyvä ja lue tämä käyttöohje huolellisesti läpi ja noudata siinä annettuja ohjeita. Pereh- dy tämän käyttöohjeen avulla laitteeseen, sen oikeaan käyttöön sekä sitä koskeviin turvalli- suusmääräyksiin.

Laitteen joutuminen lasten käsiin tulee ehkäi- stä sopivin toimenpitein.

Käyttäjä on laitteen työalueella vastuussa muiden henkilöiden turvallisuudesta.

Ennen käyttöönottoa tulee varmistaa asiant- untevalla tarkastuksella, että vaaditut sähkö- suojaustoimenpiteet on suoritettu.

Pumpun käytön aikana ei pumpattavassa ai- neessa saa oleskella ihmisiä.

Varo! Virtaamattomissa vesissä, puutarha- ja uimalammikoissa ja niiden ympäristössä saa laitetta käyttää vain varustettuna vuotovirta- suojakytkimellä, jonka laukaiseva nimellisvirta on kork. 30 mA (standardin VDE 0100, osan 702 ja 738 mukaan).

Ennen joka käyttöä tarkasta laite silmämää- räisesti. Älä käytä laitetta, jos sen turvavarus- teet ovat vahingoittuneet tai kuluneet loppuun. Älä koskaan estä turvavarusteiden toimintaa.

Käytä laitetta ainoastaan tässä käyttöoh- jeessa määritellyn käyttötarkoituksen mukai- sesti.

Olet vastuussa työalueesi turvallisuudesta.

Jos johto tai pistoke on vahingoittunut ulkois- ten vaikutteiden vuoksi, ei johtoa saa korjata! Johto tulee vaihtaa uuteen. Tämän työn saa suorittaa vain sähköalan ammattihenkilö.

Laitteen tyyppikilvessä annetun 230 voltin vaihtovirran tulee vastata käytettävissä olevaa verkkojännitettä.

Varmista, että sähkövirran pistokeliitokset on sijoitettu tulvilta suojatulle alueelle, tai että ne on suojattu kosteudelta.

Vedä verkkopistoke irti ennen kaikkia laitteelle suoritettavia töitä.

Valtä laitteen joutumista suoran vesisuihkun kohteeksi.

Käyttäjä on vastuussa paikallisten turvallisu- us- ja asennusmääräysten noudattamisesta. (Tiedustele näitä tarvittaessa sähköalan am- mattihenkilöltä)

Käyttäjän tulee estää laitteeseen tulleiden häiriöiden aiheuttamat huoneiden vesivauriot sopivilla toimenpiteillä (esim. asentamalla hälytyslaitteen, varapumpun tms.).

Jos laitteessa ilmenee häiriöitä, anna aino- astaan valtuutetun alan ammattihenkilön tai ammattikorjaamon tarkastaa se.

2. Laitteen kuvaus ja toimituksen

laajuus katso kuvaa 1

Läpivirtauskatkaisin (1)

Liitäntäsovitin (4) Mahdollisesti kuvissa esitetyt pumput ovat vain havainnollisia eivätkä ne kuulu toimitukseen. Anl_Durchflussschalter_SPK13.indb 64Anl_Durchflussschalter_SPK13.indb 64 30.06.2022 13:32:4230.06.2022 13:32:42FIN

3. Määräysten mukainen käyttö

Käytetään kotivedensyöttöön talossa ja harras- tuspuutarhassa. Ihanteellinen kastelupumppujen muuntamiseen kotivesiautomaatiksi. Elektroni- nen, kuivakäyntisuojauksella varustettu läpivir- tauskatkaisin kytkee pumpun automaattisesti toimimaan, kun vettä tarvitaan. Kun vedenotto on päättynyt, niin pumppu sammutetaan jälleen. Helppo asennus jokaiseen 33,3 mm (R1)- liitännällä varustettuun puutarhapumppuun! Esiasennettu verkkojohto ja pistorasia tekevät asennuksesta helpon. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoi- tuksiin. Emme siksi ota mitään vastuuta vauriois- ta, jos laitetta käytetään pienteollisuus-, käsityölä- is- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

5. Asennus ja käyttöönotto

Sammuta pumppu ja irroita pumpun verkkopisto- ke. Ota jo asennettu painejohto suoraan pumpus- ta pois. Huolehdi pumpun oikein tehdystä ilman- poistosta (noudata tässä pumpun käyttöohjetta). Ruuvaa liitäntäsovitin (kuva 1/kohta 4) pumpun painejohtoliitäntään kiinni (kuva 3). Aseta läpivir- tauskatkaisimen (kuva 1/kohta 1) liitäntäkierteet (kuva 2/kohta 5) liitäntäsovittimen päälle ja kiristä se kappamutterilla (kuva 4/kohta 10) kiinni liitän- täsovittimeen (kuva 4). Läpivirtauskatkaisimen tulee ehdottomasti olla pystysuorassa, toisin sa- noen liitännän pumppuun (kuva 2/kohta 5) tulee olla alhaalla ja liitännän painejohtoon (kuva 2/ kohta 6) tulee olla ylhäällä. Muussa asennossa ei läpivirtauskatkaisin voi toimia oikein. Nosta vastaventtiiliä (kuva 2/kohta 7) kahvasta (kuva 5) ja täytä läpivirtauskatkaisimeen varovasti pumpattavaa nestettä paineliitännän kierteiden alapäähän sakka (kuva 2/kohta 6), jotta estetään laitteen käyminen kuivana. Ruuvaa sitten paine- johto läpivirtauskatkaisimen sille tarkoitettuun liitäntään (kuva 2/kohta 6) kiinni, ja huolehdi tässä soveliaasta tiivistämisestä, esim. tefl onnauhaa käyttämällä (ei kuulu toimitukseen). Työnnä pumpun verkkopistoke läpivirtauskatkaisimen takasivulla olevaan pistorasiaan (kuva 1/kohta 2). Sen jälkeen kun kaikki tehdyt liitännät ja johdot on tarkastettu, tulee liittää painejohtoon kuluttajalaite ja avata se, jotta pumppauksen alkaessa paine- johdossa oleva ilma voi poistua siitä. Työnnä läpi- virtauskatkaisimen verkkopistoke (kuva 1/kohta 3) riittävällä varokkeella (väh. 10 A) varustettuun 230 V ~ 50Hz suojajohdin-pistorasiaan. Läpivirtauskatkaisin on nyt valmis käyttöön. Käynnistä pumppu, mikäli se on varustettu katkai- simella, muussa tapauksessa pumppu käynnistyy nyt automaattisesti ja aloittaa pumppaamisen. Kuluttajalaite voidaan sulkea heti kun pumppaus- nestettä alkaa tulla ulos. Läpivirtauskatkaisin kyt- kee sitten pistorasian (kuva 1/kohta 2) pois päältä. Purkaminen tehdään vastaavasti päinvastaisessa järjestyksessä. Varastoinnissa on huolehdittava siitä, ettei pumpattavaa nestettä jää läpivirtaus- katkaisimeen, jotta vältetään pakkasvauriot.

Läpivirtauskatkaisimessa ei ole säätö- tai kyt- kentämahdollisuuksia, se toimii täysin automaatti- sesti. Vain käyttötila näytetään 3 valodiodin (kuva 2/kohta 8) avulla. Vihreä valodiodi: Läpivirtauskatkaisin on liitetty virtaverkkoon. Keltainen valodiodi: Läpivirtauskatkaisin on toimentunut, pistorasiassa (kuva 1/kohta 2) on jännite Punainen valodiodi: Läpivirtauskatkaisin on todennut häiriön Seuraavat käyttötilat tulevat näyttöön: Vihreä valo palaa: Läpivirtauskatkaisin on valmiustilassa, pumpatta- vaa nestettä ei tarvita. Pumppu ei käy. Vihreä ja keltainen valo palavat: Pumppu käy, yksi pumpattavan nesteen kuluttaja- laite on avoinna. Anl_Durchflussschalter_SPK13.indb 65Anl_Durchflussschalter_SPK13.indb 65 30.06.2022 13:32:4230.06.2022 13:32:42FIN

Vihreä ja punainen valo palavat: Pumppu käy kuivana ilman pumpattavaa nestettä. Läpivirtauskatkaisin suorittaa 3 yritystä poistaa kuivakäynti, ennen kuin kuivakäyntisuojaus py- säyttää pumpun lopullisesti. Vihreä valo palaa, punainen vilkkuu: Kuivakäyntisuojaus on lauennut, pumpattavaa nestettä ei voida enää imeä. Löydä häiriön syy (esim. epätiivis imujohto) käyttäen apuna pumpun käyttöohjetta ja poista se. Sen jälkeen käynnistä pumppu uudelleen painamalla läpivirtauskatkaisi- men reset-painiketta (kuva 2/kohta 9).

7. Verkkojohdon vaihtaminen

Vaara! Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

Läpivirtauskatkaisin ei tarvitse huoltoa. On tarpe- en suorittaa vain säännölliset tarkastukset, että ruuviliitännät ja johdot ovat oikein paikallaan, lu- jassa ja tiiviitä, jotta häiriönlähteet voidaan havaita ja poistaa mahdollisimman varhain.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.Einhell-Service.com Anl_Durchflussschalter_SPK13.indb 66Anl_Durchflussschalter_SPK13.indb 66 30.06.2022 13:32:4230.06.2022 13:32:42FIN

Häiriö Mahdollinen syy Poisto Pumppu ei käyn- nisty - Sähkökatko - Pumppua ei ole kytketty päälle - Pumpattavaa nestettä ei oteta, pane- johdossa on riittävästi painetta - Tarkasta johto ja varoke - Kytke pumppu päälle - Avaa kuluttajalaite Pumppu kytkeytyy jatkuvasti pois ja päälle - Painepuoli ei ole tiivis - Tarkasta kuluttajalaitteen ja paine- johdon tiiviys Pumppu ei sammu - Painepuoli ei ole tiivis - Kuluttajalaite avoinna - Tarkasta kuluttajalaitteen ja paine- johdon tiiviys - Sulje kuluttajalaite Anl_Durchflussschalter_SPK13.indb 67Anl_Durchflussschalter_SPK13.indb 67 30.06.2022 13:32:4330.06.2022 13:32:43FIN

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Pyydämme huolehtimaan hävitettäessä siitä, että akut ja valaisuvälineet (esim. hehkulamppu) otetaan laitteesta pois. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_Durchflussschalter_SPK13.indb 68Anl_Durchflussschalter_SPK13.indb 68 30.06.2022 13:32:4330.06.2022 13:32:43FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä

uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil- le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista- miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_Durchflussschalter_SPK13.indb 69Anl_Durchflussschalter_SPK13.indb 69 30.06.2022 13:32:4330.06.2022 13:32:43SLO
