MODE D'EMPLOI CR 7853 CAMRY

1. Avant d'utiliser l'appareil, lisez le mode d'emploi et suivez les instructions qu'il

contient. Le fabricant n'est pas responsable des dommages résultant de l'utilisation contraire de l'appareil ou de son utilisation incorrecte.

2. L'appareil est réservé à un usage domestique. Ne pas utiliser à d'autres fins que

3. L'appareil ne doit être branché qu'à une prise secteur avec une tension de 220 240V

~ 50Hz mise à la terre. Pour augmenter la sécurité de fonctionnement, plusieurs appareils électriques ne doivent pas être connectés à un circuit de courant en même temps.

4. Soyez extrêmement prudent lorsque vous utilisez l'appareil lorsque des enfants se

trouvent à proximité. Ne laissez pas les enfants jouer avec l'appareil, n'autorisez pas les enfants ou des personnes inconnus à l'utiliser.

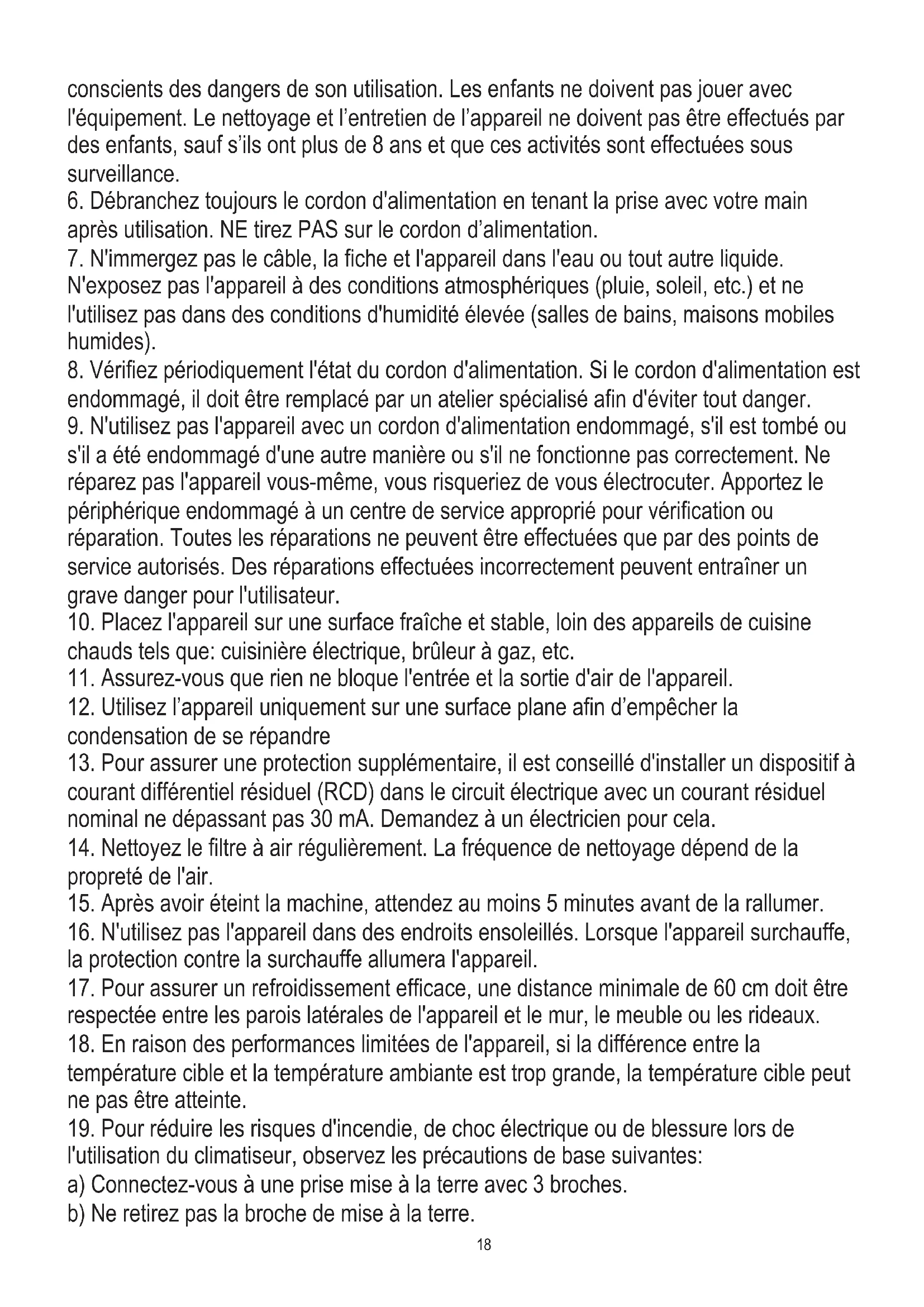

5. AVERTISSEMENT: Cet équipement peut être utilisé par des enfants de plus de 8 ans

et des personnes ayant des capacités physiques, sensorielles ou mentales limitées, ou des personnes qui n'ont aucune expérience ou connaissance de l'équipement, si cela est fait sous la supervision d'une personne responsable. pour leur sécurité ou leur ont été donnés des informations sur l'utilisation en toute sécurité de l'appareil et sont18 conscients des dangers de son utilisation. Les enfants ne doivent pas jouer avec l'équipement. Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par des enfants, sauf s’ils ont plus de 8 ans et que ces activités sont effectuées sous surveillance.

6. Débranchez toujours le cordon d'alimentation en tenant la prise avec votre main

après utilisation. NE tirez PAS sur le cordon d’alimentation.

7. N'immergez pas le câble, la fiche et l'appareil dans l'eau ou tout autre liquide.

N'exposez pas l'appareil à des conditions atmosphériques (pluie, soleil, etc.) et ne l'utilisez pas dans des conditions d'humidité élevée (salles de bains, maisons mobiles humides).

8. Vérifiez périodiquement l'état du cordon d'alimentation. Si le cordon d'alimentation est

endommagé, il doit être remplacé par un atelier spécialisé afin d'éviter tout danger.

9. N'utilisez pas l'appareil avec un cordon d'alimentation endommagé, s'il est tombé ou

s'il a été endommagé d'une autre manière ou s'il ne fonctionne pas correctement. Ne réparez pas l'appareil vous-même, vous risqueriez de vous électrocuter. Apportez le périphérique endommagé à un centre de service approprié pour vérification ou réparation. Toutes les réparations ne peuvent être effectuées que par des points de service autorisés. Des réparations effectuées incorrectement peuvent entraîner un grave danger pour l'utilisateur.

10. Placez l'appareil sur une surface fraîche et stable, loin des appareils de cuisine

chauds tels que: cuisinière électrique, brûleur à gaz, etc.

11. Assurez-vous que rien ne bloque l'entrée et la sortie d'air de l'appareil.

12. Utilisez l’appareil uniquement sur une surface plane afin d’empêcher la

condensation de se répandre

13. Pour assurer une protection supplémentaire, il est conseillé d'installer un dispositif à

courant différentiel résiduel (RCD) dans le circuit électrique avec un courant résiduel nominal ne dépassant pas 30 mA. Demandez à un électricien pour cela.

14. Nettoyez le filtre à air régulièrement. La fréquence de nettoyage dépend de la

15. Après avoir éteint la machine, attendez au moins 5 minutes avant de la rallumer.

16. N'utilisez pas l'appareil dans des endroits ensoleillés. Lorsque l'appareil surchauffe,

la protection contre la surchauffe allumera l'appareil.

17. Pour assurer un refroidissement efficace, une distance minimale de 60 cm doit être

respectée entre les parois latérales de l'appareil et le mur, le meuble ou les rideaux.

18. En raison des performances limitées de l'appareil, si la différence entre la

température cible et la température ambiante est trop grande, la température cible peut ne pas être atteinte.

19. Pour réduire les risques d'incendie, de choc électrique ou de blessure lors de

l'utilisation du climatiseur, observez les précautions de base suivantes: a) Connectez-vous à une prise mise à la terre avec 3 broches. b) Ne retirez pas la broche de mise à la terre.19 c) N'utilisez pas l'adaptateur. d) N'utilisez pas de rallonge. e) Débranchez le climatiseur avant de procéder à l'entretien. f) Utilisez deux personnes ou plus pour déplacer et installer le climatiseur.

20. N'utilisez pas d'agents accélérant le processus de dégivrage ou de nettoyage autres

que ceux recommandés par le fabricant.

21. L'appareil doit être rangé dans une pièce dépourvue de sources d'inflammation en

fonctionnement constant, par exemple: feu ouvert, appareils à gaz ou radiateurs électriques. AVANT LA PREMIÈRE UTILISATION – (photo E) Raccordez les connecteurs au conduit d'évacuation d'air comme suit :

1. Prolongez le conduit d'évacuation d'air (10) en tirant les deux extrémités du conduit.

2. Visser le conduit d'évacuation d'air (10) dans le connecteur du conduit d'évacuation d'air (11).

3. Branchez le connecteur du conduit d'évacuation d'air (11) à l'appareil.

1. Gardez l'appareil à au moins 1 mètre de la télévision ou des radios pour éviter les interférences électromagnétiques.

2. N'exposez pas l'appareil à la lumière directe du soleil pour éviter la décoloration de la surface.

3.Ne pas incliner l'appareil de plus de 35° ou à l'envers pendant le transport. Si l'appareil a été retourné pendant le transport, posez- le correctement et attendez 2 à 4 heures avant de le démarrer. 4.Placez l'appareil sur une surface plane avec une inclinaison inférieure à 5°. 5.L'unité fonctionne plus efficacement dans certains emplacements de la pièce, sélectionnez le meilleur emplacement : - A côté d'une fenêtre, d'une porte ou d'une porte-fenêtre. - Maintenez la distance requise entre la sortie d'air de retour et le mur ou d'autres obstacles d'au moins 60 cm. - Rallongez le tuyau d'air pour vous assurer que l'autre extrémité du tuyau d'air a un espace libre entre la porte de fenêtre, la porte- fenêtre ou le trou dans le mur. - La sortie ou l'entrée d'air ne peut pas être bloquée par une grille de protection ou tout obstacle. Pour prolonger la durée de vie de l'unité, vidangez l'eau condensée des trous de vidange supérieur (8) et inférieur (9) du refroidisseur avant de ranger l'unité à la fin de la saison. DESCRIPTION DE L'APPAREIL (photos A et B)

1. Panneau de commande 2. Sortie d'air froid

3. Récepteur de signal 4. Télécommande

5. Poignée de transport 6. Conduit d'échappement

7. Entrée évaporateur 8. Orifice de vidange supérieur

9. Trou de vidange vers le bas 10. Conduit d'évacuation d'air

11. Connecteur du conduit d'évacuation d'air 12. Adaptateur d'évacuation de fenêtre

PANNEAU DE COMMANDE (photo C) A. Bouton d'alimentation ON/OFF B. Bouton de vitesse du ventilateur C. Bouton Mode D. Minuterie / Bouton d'augmentation de la température E. Minuterie / Bouton de baisse de la température F. Indicateur de faible vitesse du ventilateur G. Indicateur de vitesse élevée du ventilateur I. Bouton de mode veille J. Indicateur de mode automatique K. Indicateur de mode de refroidissement L. Indicateur du mode Déshumidification / SEC M. Indicateur du mode Ventilation N. Touche Minuterie O. Touche Oscillation R. Indicateur de mode de chauffage S. Indicateur de vitesse moyenne du ventilateur T. Indicateur de connexion Wi-Fi TÉLÉCOMMANDE – image D La télécommande transmet des signaux au système. Bouton "A" - si vous appuyez sur ce bouton, l'appareil démarrera lorsqu'il sera sous tension ou s'arrêtera lorsqu'il sera en fonctionnement. Bouton « B » - appuyez dessus dans l'ordre pour sélectionner la vitesse de ventilateur souhaitée : faible, moyenne ou élevée. Bouton "C" - appuyez dessus pour sélectionner le mode de fonctionnement : "J", "K", "L", "M" ou "R".20 Bouton "D" / "E" - appuyez pour régler la température ambiante et la minuterie. Bouton "I" - appuyez pour régler ou annuler le mode veille. Bouton "N" - appuyez pour régler l'heure d'arrêt et d'activation automatiques. Bouton "O" - appuyez pour régler ou annuler le mode d'oscillation des volets.

1. Allumez l'appareil.

a) Connectez l'appareil, puis l'appareil émet un bip. b) Appuyez sur le bouton "A", puis l'appareil s'allumera. c) La diode LED affiche la température ambiante et commence à fonctionner en mode automatique. 2.Choisissez le mode de fonctionnement Appuyez sur la touche "C" pour sélectionner le mode de fonctionnement souhaité par séquence : Mode automatique "J" -> Mode refroidissement "K" -> Mode séchage "L" -> Mode ventilation "M" -> Mode chauffage "R”

3. Ajuster la température

La température peut être réglée dans une plage de 15° à 31°C. Appuyez sur le bouton « D » ou « E » pour augmenter ou diminuer la température de 1°C en appuyant une fois. Le panneau LED de l'appareil affiche la température cible pendant 5 secondes, puis affiche la température ambiante.

4. Ajustez la vitesse du ventilateur

Appuyez sur le bouton « B » pour sélectionner une vitesse de ventilateur souhaitée montre par séquence : Petite vitesse "F" -> Moyenne vitesse "S" -> Grande vitesse "G”

Lorsque vous appuyez à nouveau sur le bouton "A", l'appareil sonnera "di" et cessera de fonctionner.

6. Appuyez sur le bouton "I" pour entrer en mode veille de l'appareil.

7. Appuyez sur le bouton « N » pour définir un arrêt programmé.

8. Appuyez sur le bouton "O" pour régler l'oscillation de l'air de haut en bas.

PRINCIPE DE FONCTIONNEMENT DE CHAQUE MODE : Mode AUTO "J": Une fois le fonctionnement "J" sélectionné, le capteur de température intérieure fonctionne automatiquement et sélectionne l'un des modes de fonctionnement ci-dessous : - Lorsque la température ambiante 24 , l'appareil sélectionne automatiquement le mode refroidissement "K".

- Lorsque la température ambiante = 23 , l'unité sélectionnera automatiquement le mode ventilateur "M.".

- Lorsque la température ambiante 22 , l'appareil sélectionnera automatiquement le mode de chauffage "R". Mode de déshumidification « L » :

1. Le ventilateur centrifuge supérieur fonctionnera à basse vitesse et la vitesse ne peut pas être ajustée.

2. Le compresseur s'arrêtera après 8 minutes de fonctionnement, puis fonctionnera à nouveau après 6 minutes.

3. L'appareil adopte un mode de déshumidification à température constante et le réglage de la température n'est pas efficace. ATTENTION: Lors de l'utilisation de l'appareil dans des conditions d'humidité variable, l'orifice de vidange du refroidisseur de descente (9) doit être constamment ouvert et assurer un drainage constant de l'eau. Pour une vidange confortable de l'eau, utilisez un tuyau en plastique inclus. Mode REFROIDISSEMENT « K » :

1. Lorsque la température ambiante est supérieure à la température réglée sur le panneau de commande, le compresseur

commence à fonctionner. 2. Lorsque la température ambiante est inférieure à la température réglée sur le panneau de commande, le compresseur s'arrête et le ventilateur supérieur fonctionne à la vitesse réglée d'origine. Mode ventilateur "M.":

1. Le ventilateur centrifuge supérieur fonctionne à la vitesse définie et le compresseur ne fonctionne pas.

2. Le réglage de la température n'est pas efficace.

Mode de chauffage « R » : 1.Lorsque la température ambiante est supérieure à la température réglée, l'appareil arrête automatiquement la fonction de chauffage. 2.Lorsque la température ambiante est inférieure à la température définie, l'appareil démarre automatiquement la fonction de21 chauffage. Fonctionnement de la minuterie "N":

1. Appuyez sur le bouton « N » pour régler l'heure d'arrêt automatique pendant que l'appareil est en marche.

2. Appuyez sur le bouton « N » pour régler l'heure de mise en marche automatique pendant que l'appareil est prêt.

3. Le temps peut être ajusté dans une plage de 1 heure à 24 heures en appuyant sur le bouton "D" pour augmenter ou "E" pour diminuer la période de fonctionnement de l'appareil. Fonctionnement en mode veille "I”

1. Le mode veille fonctionne lorsque l'unité est en mode refroidissement "K" et en mode chauffage "R".

2. Appuyez sur le bouton "I" en mode froid "K", puis l'appareil fonctionnera en mode veille et le ventilateur centrifuge supérieur passera automatiquement à basse vitesse. La température réglée augmentera de 1 au bout d'une heure et de 2 au bout de deux heures. Après six heures, l'unité s'arrêtera de fonctionner. 3. Appuyez sur le bouton "I" en mode de chauffage "R", puis l'appareil fonctionnera en mode veille et le ventilateur centrifuge vers le haut passera automatiquement à basse vitesse. La température réglée diminuera de 1 au bout d'une heure et de 2 au bout de deux heures. Après six heures, l'unité s'arrêtera de fonctionner. Fonctionnement en mode Swing "O": Lorsque l'appareil est allumé, appuyez sur le bouton "O", la persienne verticale s'allumera ou s'éteindra. Lorsque le mode swing est activé, le volet peut basculer vers le haut et vers le bas à moins de 60 degrés. Appuyez à nouveau sur le bouton "O", le volet s'arrêtera de se balancer. Fonction WI-FI - Connexion Veuillez noter que l'apparence des captures d'écran présentées à la page 4 peut être modifiée par "Tuya Smart" en raison du développement technologique de la date de production du produit à la date d'achat de cet appareil, cependant, le principe général de connexion est décrit ci-dessous :

1. Téléchargez l'application "Tuya Smart" sur votre téléphone intelligent.

2. Ensuite, « ajouter un appareil ». Regardez l'écran d'impression I.

3. Appuyez sur l'icône du dossier « Gros appareils électroménagers ».

4. Appuyez sur l'icône du dossier « Climatiseurs portables (WI-FI) ». Regardez l'écran d'impression II.

5. Choisissez « 2,4G Hz Wi-Fi » (le champ du mot de passe est vide, écrivez votre mot de passe) appuyez sur « Suivant ».

Regardez l'écran d'impression III. 6. À l'écran : « Réinitialiser l'appareil d'abord » appuyez sur « Confirmer que le voyant clignote rapidement » et appuyez sur « SUIVANT ». Regardez l'écran d'impression IV. Avertissement : Si sur votre appareil, l'indicateur Wi-Fi « T » ne clignote pas rapidement, veuillez mettre l'appareil en position verticale et maintenez le bouton de minuterie / température d'augmentation « D » enfoncé pendant quelques secondes, puis la lampe WI-FI s'allumera. cligner. 7. Vous voyez maintenant l'écran "Ajouter un appareil" et la progression du processus d'ajout de l'appareil. Cela ne prend que quelques secondes.

8. Lorsque vous voyez "Ajouté avec succès", appuyez sur "Terminé". Regardez l'écran d'impression V.

9. L'écran « Welcome Home » s'affiche, puis vous devez appuyer sur l'icône éteindre « OFF » pour passer à « ON » pour démarrer le fonctionnement de la même manière que celle décrite pour le fonctionnement via la télécommande (4). Avis: La carte de commande principale a une fonction de mémoire, lorsque l'appareil est prêt à fonctionner mais en état d'arrêt, la carte de commande principale peut mémoriser l'initialisation du mode de fonctionnement. Lorsque vous allumez l'appareil, il fonctionnera comme la même mise en œuvre du mode de fonctionnement que la dernière fois, pas besoin de réinitialiser à nouveau le mode de fonctionnement. (Cette condition n'est pas disponible lorsque l'appareil est en mode AUTO "J".)

1. Faites glisser le couvercle arrière pour ouvrir et retirez le film isolant sur les batteries.

2. Insérez les piles dans la fente, elles doivent correspondre aux signes "+" et "-" sur la télécommande.

3. Si vous n'utilisez pas l'appareil pendant une longue période, retirez les piles.

4. Pour éviter la pollution de l'environnement, retirez les piles usagées et jetez-les de manière sûre et appropriée.

Pour faire fonctionner l'appareil, dirigez la télécommande vers le récepteur de signal. La télécommande fera fonctionner l'appareil à une distance de 5 mètres en pointant vers le récepteur de signal de l'appareil.

DISPOSITIFS DE PROTECTION

Le dispositif de protection peut se déclencher et arrêter l'appareil dans les cas ci-dessous :

1. en mode refroidissement : la température de l'air intérieur est supérieure à 43 °C (109 °F)

2. en mode refroidissement : la température ambiante est inférieure à 15 °C (59 °F)

3. en mode déshumidification : la température ambiante est inférieure à 15°C (59°F).22

Si l'appareil fonctionne en mode refroidissement « K » ou déshumidification « L » avec la porte ou la fenêtre ouverte pendant une longue période alors que l'humidité relative est supérieure à 80 %, de la rosée peut s'écouler de la sortie. Le dispositif de protection fonctionnera dans les cas suivants : 1. Redémarrez l'appareil immédiatement après avoir arrêté le travail ou changé le mode sélectionné pendant le travail, vous devez attendre 3 minutes. 2. Si la prise a été retirée, après le redémarrage, l'appareil reviendra au mode d'origine, tous les réglages de la minuterie doivent être à nouveau réglés. REMARQUE : il y a du recyclage d'eau de condensation caché dans cette unité. L'eau de condensation est en partie recyclée entre le condenseur et la plaque à eau. Lorsque le niveau d'eau atteint le niveau supérieur, l'interrupteur à flotteur et l'indicateur de niveau d'eau plein (E4) s'allument pour rappeler la vidange de l'eau. Veuillez couper l'alimentation électrique, déplacer l'appareil dans un endroit approprié, retirer le bouchon de vidange, vidanger complètement l'eau. Après la vidange, réinstallez le bouchon, sinon l'appareil risque de fuir et de mouiller votre pièce. Si l'appareil est placé dans une position permettant l'évacuation de l'eau, vous pouvez également raccorder le tuyau au trou d'évacuation pour évacuer l'eau. Un tuyau de vidange est ajouté au kit, diamètre intérieur 9 mm, diamètre extérieur 12 mm, matériau : PVC. Dépannage

1) Problème : Ne fonctionne pas.

Une analyse: a) peut-être que le déclenchement du protecteur ou le fusible est grillé, veuillez attendre 3 minutes et recommencer, le dispositif de protection peut empêcher l'appareil de fonctionner. c) peut-être que les piles de la télécommande sont épuisées. d) peut-être que la prise n'est pas correctement branchée.

2) Problème : ne fonctionne que pendant une courte période

Une analyse: a) si la température de consigne est proche de la température ambiante, vous pouvez abaisser la température de consigne. b) peut-être que la sortie d'air est bloquée par un obstacle. Enlevez l'obstacle.

3) Problème : Fonctionne mais ne refroidit pas

Une analyse: a) peut-être que la porte ou la fenêtre sont ouvertes. b) peut-être qu'à une courte distance il y a un autre appareil chauffant comme un radiateur ou une lampe, etc. c) le filtre à air est sale, veuillez le nettoyer. d) la sortie ou l'entrée d'air est bloquée. f) la température réglée est trop élevée.

4) Problème : Fuite d'eau pendant le déplacement.

Une analyse: a) vidanger les condensats avant déplacement. b) pour éviter les fuites d'eau, veuillez placer l'appareil sur un sol plat.

5) Problème : Ne fonctionne pas et indicateur de niveau d'eau plein "E4"

Une analyse: a) retirer le bouchon en caoutchouc pour vidanger l'eau. b) s'il est souvent dans cet état, veuillez contacter un service technique qualifié. Dépannage

6) Problème : L'appareil ne démarre pas.

Une analyse: a) peut-être pas branché. Alors, branchez-le. b) peut-être des dommages à la prise ou à la prise. Remplacez par le fournisseur de services. c) peut-être fusible cassé. Remplacez le fusible par le prestataire de services (spécification : 3,15A/250VAC).

7) Problème : L'appareil s'arrête automatiquement.

Une analyse: a) temporisation d'arrêt ou température de consigne atteinte. Redémarrez-le ou attendez la commutation automatique.

8) Problème : pas d'air froid en mode COOL "K".

Une analyse: a) la température ambiante est inférieure à la température réglée. C'est un phénomène normal, la machine bascule automatiquement lorsque la température ambiante est supérieure à la température définie. b) L'appareil entre en protection antigel. L'appareil s'allumera automatiquement une fois la protection antigel terminée.

9) Problème : la LED affiche le code d'échec « E2 »

Une analyse:23 Respect de l'environnement. Nous vous prions de bien vouloir trier les emballages en carton ainsi que les sachets plastiques (en polyéthylène). L'appareil usagé ne doit pas être jeté à la poubelle mais remis au point de collecte prévu à cet effet car il contient des éléments pouvant être nocifs pour l'environnement. L'appareil électrique doit être remis de manière à limiter au maximum une éventuelle utilisation ultérieure. Si l'appareil contient des piles, il faut les retirer et les remettre à un autre point de collecte. Ne pas jeter l'appareil dans une poubelle de déchets ménagers !!! Attention, risque d'incendie. NE PAS percer ou brûler. Sachez que le réfrigérant peut ne pas contenir d'odeur. La quantité maximale de charge de réfrigérant: 165g. a) le capteur de température ambiante tombe en panne ou est endommagé. Remplacez la sonde de température ambiante par le prestataire de services.

10) Problème : la LED affiche le code d'échec « E3 »

Une analyse: a) le capteur du tuyau d'huile de l'évaporateur tombe en panne ou est endommagé. Remplacez le capteur du tuyau du serpentin de l'évaporateur par le fournisseur de services.

11) Problème : la LED affiche le code d'échec « E4 »

Une analyse: a) avertissement de remplissage d'eau. Égoutter l'eau.

NETTOYAGE ET ENTRETIEN

Maintenance de l'appareil

1. Éteignez d'abord l'appareil avant de le débrancher de l'alimentation électrique.

2. Essuyez avec un chiffon doux et sec. Utilisez de l'eau tiède en dessous de 40°C pour nettoyer si l'appareil est très sale.

3. N'utilisez jamais de substances volatiles telles que de l'essence ou de la poudre à polir pour nettoyer l'appareil.

Entretien des filtres à air Il est nécessaire de nettoyer les filtres à air toutes les 2 semaines si l'appareil fonctionne dans un environnement extrêmement poussiéreux. Nettoyer comme suit :

1. Arrêtez d'abord l'appareil, soulevez les deux filtres à air (Photo F).

1.a. Pour retirer le premier filtre à air, tirez par le côté droit le filtre à l'aide de la poignée illustrée à l'image F1. 1.b. Pour retirer le deuxième filtre à air, tirez le couvercle vers l'extérieur vers vous à la place indiquée sur l'image F2. Maintenant, 4 loquets seront libérés facilement.

2. Nettoyez et réinstallez les deux filtres à air avant de rallumer.

3. Si la saleté est visible, lavez-la avec une solution de détergent dans de l'eau tiède. Après le nettoyage, séchez-le dans un endroit ombragé et frais, puis réinstallez-le. Entretien après utilisation saisonnière 1. Si l'appareil n'est pas utilisé pendant plus longtemps, assurez-vous de retirer le bouchon en caoutchouc du trou de vidange supérieur du refroidisseur (8) et le bouchon en caoutchouc du trou de vidange du refroidisseur (9) de l'orifice de vidange, afin de vidanger l'eau . 2. Laissez l'appareil fonctionner avec le ventilateur uniquement pendant une demi-journée pendant une journée ensoleillée pour sécher l'intérieur de l'appareil et éviter qu'il moisisse. 3. Arrêtez l'appareil et débranchez la fiche du cordon d'alimentation, puis retirez les piles de la télécommande et rangez l'appareil correctement.

4. Nettoyez le filtre à air et réinstallez-le.

5. Retirez les tuyaux d'air et rangez-les correctement, et couvrez le trou hermétiquement.

DONNÉES TECHNIQUES: Capacité de refroidissement (BTU): 9000 BTU / heure Capacité de refroidissement (watts): 2600W Consommation d'énergie (refroidissement) W : 950 W Capacité de chauffage (BTU) : 7000 BTU/heure Capacité de chauffage (watts): 2000W Consommation d'énergie (chauffage) W : 750 W Tension 220-240V~ 50Hz Volume : <= 65 dB Débit d'air : 350 m3/h Classe énergétique : A Minuterie : 24 heures Poids du liquide de refroidissement R290 : max. 165 grammes24
