KASUTUSJUHEND CR 7853 CAMRY

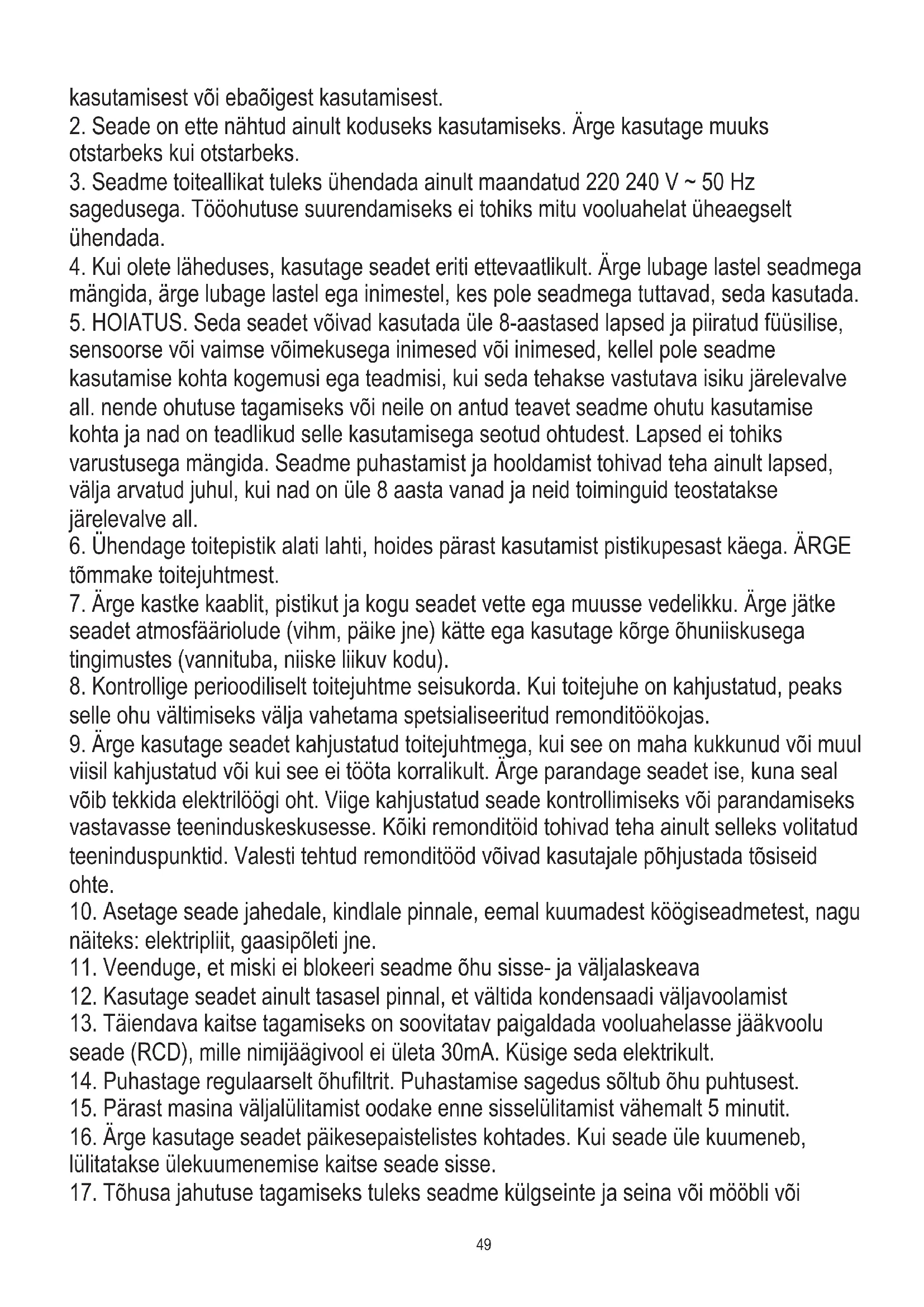

1. Enne seadme kasutamist lugege kasutusjuhendit ja järgige selles sisalduvaid

juhiseid. Tootja ei vastuta kahjude eest, mis on põhjustatud seadme eesmärgipärasest49 kasutamisest või ebaõigest kasutamisest.

2. Seade on ette nähtud ainult koduseks kasutamiseks. Ärge kasutage muuks

otstarbeks kui otstarbeks.

3. Seadme toiteallikat tuleks ühendada ainult maandatud 220 240 V ~ 50 Hz

sagedusega. Tööohutuse suurendamiseks ei tohiks mitu vooluahelat üheaegselt ühendada.

4. Kui olete läheduses, kasutage seadet eriti ettevaatlikult. Ärge lubage lastel seadmega

mängida, ärge lubage lastel ega inimestel, kes pole seadmega tuttavad, seda kasutada.

5. HOIATUS. Seda seadet võivad kasutada üle 8-aastased lapsed ja piiratud füüsilise,

sensoorse või vaimse võimekusega inimesed või inimesed, kellel pole seadme kasutamise kohta kogemusi ega teadmisi, kui seda tehakse vastutava isiku järelevalve all. nende ohutuse tagamiseks või neile on antud teavet seadme ohutu kasutamise kohta ja nad on teadlikud selle kasutamisega seotud ohtudest. Lapsed ei tohiks varustusega mängida. Seadme puhastamist ja hooldamist tohivad teha ainult lapsed, välja arvatud juhul, kui nad on üle 8 aasta vanad ja neid toiminguid teostatakse järelevalve all.

6. Ühendage toitepistik alati lahti, hoides pärast kasutamist pistikupesast käega. ÄRGE

tõmmake toitejuhtmest.

7. Ärge kastke kaablit, pistikut ja kogu seadet vette ega muusse vedelikku. Ärge jätke

seadet atmosfääriolude (vihm, päike jne) kätte ega kasutage kõrge õhuniiskusega tingimustes (vannituba, niiske liikuv kodu).

8. Kontrollige perioodiliselt toitejuhtme seisukorda. Kui toitejuhe on kahjustatud, peaks

selle ohu vältimiseks välja vahetama spetsialiseeritud remonditöökojas.

9. Ärge kasutage seadet kahjustatud toitejuhtmega, kui see on maha kukkunud või muul

viisil kahjustatud või kui see ei tööta korralikult. Ärge parandage seadet ise, kuna seal võib tekkida elektrilöögi oht. Viige kahjustatud seade kontrollimiseks või parandamiseks vastavasse teeninduskeskusesse. Kõiki remonditöid tohivad teha ainult selleks volitatud teeninduspunktid. Valesti tehtud remonditööd võivad kasutajale põhjustada tõsiseid ohte.

10. Asetage seade jahedale, kindlale pinnale, eemal kuumadest köögiseadmetest, nagu

näiteks: elektripliit, gaasipõleti jne.

11. Veenduge, et miski ei blokeeri seadme õhu sisse- ja väljalaskeava

12. Kasutage seadet ainult tasasel pinnal, et vältida kondensaadi väljavoolamist

13. Täiendava kaitse tagamiseks on soovitatav paigaldada vooluahelasse jääkvoolu

seade (RCD), mille nimijäägivool ei ületa 30mA. Küsige seda elektrikult.

14. Puhastage regulaarselt õhufiltrit. Puhastamise sagedus sõltub õhu puhtusest.

15. Pärast masina väljalülitamist oodake enne sisselülitamist vähemalt 5 minutit.

16. Ärge kasutage seadet päikesepaistelistes kohtades. Kui seade üle kuumeneb,

lülitatakse ülekuumenemise kaitse seade sisse.

17. Tõhusa jahutuse tagamiseks tuleks seadme külgseinte ja seina või mööbli või50

kardinate vahel hoida vähemalt 60 cm vahemaa.

18. Seadme piiratud jõudluse tõttu võib sihttemperatuuri mitte saavutada, kui

sihttemperatuuri ja ümbritseva õhu temperatuuride erinevus on liiga suur.

19. Tulekahju, elektrilöögi või vigastuste ohu vähendamiseks kliimaseadme kasutamisel

järgige järgmisi põhilisi ettevaatusabinõusid: a) Ühendage 3 tihvtiga maandatud pistikupesaga. b) Ärge eemaldage maandusharku. c) Ärge kasutage adapterit. d) Ärge kasutage pikendusjuhet. e) Enne hooldust ühendage konditsioneer lahti. f) Kliimaseadme teisaldamiseks ja paigaldamiseks kasutage kahte või enamat inimest.

20. Sulatamise või puhastamise kiirendamiseks kasutage ainult tootja soovitatud

21. Seadet tuleks hoida ruumis, kus pole pidevalt töötavaid süüteallikaid, näiteks:

lahtine tuli, gaasiseadmed või elektrikerised. ENNE ESIMEST KASUTAMIST – (pilt E) Ühendage pistikud õhu väljalaskekanaliga järgmiselt:

1. Pikendage õhu väljalaskekanalit (10), tõmmates kanali kaks otsa välja.

2. Kruvige õhu väljalaskekanal (10) õhu väljalaskekanali (11) ühenduspessa.

3. Ühendage õhu väljalaskekanali (11) pistik seadmega.

1. Elektromagnetiliste häirete vältimiseks hoidke seade televiisorist või raadiotest vähemalt 1 meetri kaugusel.

2. Pinnavärvi tuhmumise vältimiseks ärge jätke seadet otsese päikesevalguse kätte.

3. Ärge kallutage seadet transportimise ajal rohkem kui 35° või tagurpidi. Kui seade on transportimise ajal ümber pööratud, pange see korralikult maha ja oodake 2-4 tundi enne käivitamist.

4. Asetage seade tasasele pinnale, mille kalle on alla 5°.

5. Seade töötab teatud ruumi asukohtades tõhusamalt, valige parim asukoht:

- Akna, ukse või prantsuse akna kõrval. - Hoidke nõutav kaugus tagasivoolu õhu väljalaskeavast seina või muude takistusteni vähemalt 60 cm. - Pikendage õhuvoolikut tagamaks, et õhuvooliku teises otsas oleks akna ukse või prantsuse akna või seinaava vahel vaba ruumi. - Õhu väljalaske- või sisselaskeava ei saa blokeerida kaitsevõre ega muu takistusega. Seadme eluea pikendamiseks tühjendage kondensvesi ülemisest (8) ja alumisest (9) jahuti tühjendusavast enne seadme hoiule panemist hooaja lõpus. SEADME KIRJELDUS (pildid A ja B)

1. Juhtpaneel 2. Külma õhu väljalaskeava

3. Signaali vastuvõtja 4. Kaugjuhtimispult

5. Transpordikäepide 6. Väljalaskekanal

7. Aurusti sisselaskeava 8. Ülemine äravooluava

9. Äravooluava 10. Õhu väljalaskekanal

11. Õhu väljalaskekanali pistik 12. Akna väljatõmbeadapter

JUHTPANEEL (pilt C) A. Toitenupp SISSE/VÄLJA B. Ventilaatori kiiruse nupp C. Režiimi nupp D. Taimer / Temperatuuri tõstmise nupp E. Taimer / temperatuuri alandamise nupp F. Ventilaatori aeglase kiiruse indikaator G. Ventilaatori suure kiiruse näidik I. Puhkerežiimi nupp J. Automaatrežiimi indikaator K. Jahutusrežiimi indikaator L. Kuivatamise / KUIVATAMISE režiimi indikaator M. Ventilaatori režiimi indikaator N. Taimeri nupp O. Oscillation nupp R. Kütterežiimi indikaator S. Ventilaatori keskmise kiiruse indikaator T. Wi-Fi ühenduse indikaator51 Kaugjuhtimispult – pilt D Kaugjuhtimispult edastab signaale süsteemi. Nupp "A" – kui vajutate seda nuppu, käivitub seade, kui see on pingestatud, või seiskub, kui see töötab. Nupp "B" – vajutage seda järjestikku, et valida soovitud ventilaatori kiirus: madal või keskmine või kõrge. Nupp "C" – vajutage seda töörežiimi valimiseks: "J", "K", "L", "M" või "R". Nupp "D" / "E" – vajutage toatemperatuuri ja taimeri reguleerimiseks. Nupp "I" – vajutage puhkerežiimi seadistamiseks või tühistamiseks. Nupp "N" – vajutage automaatse väljalülitamise ja sisselülitamise aja määramiseks. Nupp "O" – vajutage ribide pöörlemisrežiimi seadistamiseks või tühistamiseks. JUHTPANEELI KASUTAMINE REŽIIMID: AUTOMAATNE / JAHUTAMINE / KUIVAMINE / VENTILAATORI / SOOJENDUS

1. Lülitage seade sisse.

a) Ühendage seade ja seejärel piiksub seade ühe korra. b) Vajutage nuppu "A", siis lülitub seade sisse. c) LED diood kuvab ruumi temperatuuri ja hakkab tööle automaatrežiimis. 2.Valige töörežiim Vajutage nuppu "C", et valida soovitud töörežiim järjestuse järgi: Automaatrežiim "J" -> jahutusrežiim "K" -> kuivatusrežiim "L" -> ventilaatorirežiim "M" -> kütterežiim "R”

3. Reguleerige temperatuuri

Temperatuuri saab seadistada vahemikus 15°-31°C. Temperatuuri tõstmiseks või vähendamiseks 1 °C võrra vajutage nuppu D või E. Seadme LED-paneel näitab sihttemperatuuri 5 sekundit ja seejärel kuvab ruumitemperatuuri.

4. Reguleerige ventilaatori kiirust

Vajutage nuppu "B", et valida soovitud ventilaatori kiirus näitab järjestuse järgi: Madal kiirus "F" -> keskmine kiirus "S" -> suur kiirus "G”

Kui vajutate uuesti nuppu "A", kostab seade "di" ja lakkab töötamast.

6. Seadme puhkerežiimi sisenemiseks vajutage nuppu "I".

7. Ajastatud väljalülituse määramiseks vajutage nuppu "N".

8. Vajutage nuppu "O", et seadistada õhu kõikumise üles-alla võnkumine.

IGA REŽIIMI TÖÖPÕHIMÕTE: AUTO "J" režiim: Kui "J" on valitud, töötab sisetemperatuuri andur automaatselt ja valib ühe järgmistest töörežiimidest: - Kui toatemperatuur on ≥24 ℃, valib seade automaatselt jahutusrežiimi "K" režiimi. või - Kui toatemperatuur = 23 ℃, valib seade automaatselt ventilaatorirežiimi "M.". või - Kui toatemperatuur on ≤ 22 ℃, valib seade automaatselt kütterežiimi "R". Niiskuse eemaldamise režiim "L":

1. Ülemine tsentrifugaalventilaator töötab madalal kiirusel ja kiirust ei saa reguleerida.

2. Kompressor seiskub pärast 8-minutilist töötamist ja töötab 6 minuti pärast uuesti.

3. Seade kasutab püsiva temperatuuri kuivatusrežiimi ja temperatuuri reguleerimine ei ole efektiivne.

HOIATUS: Seadme kasutamisel muutuva õhuniiskuse tingimustes peab allajahuti tühjendusava (9) olema pidevalt avatud ja tagama pideva vee äravoolu. Vee mugavaks ärajuhtimiseks kasutage kaasasolevat plasttoru. COOL "K" režiim:

1. Kui toatemperatuur on kõrgem kui juhtpaneelil seadistatud temperatuur, hakkab kompressor tööle.

2. Kui toatemperatuur on madalam kui juhtpaneelil seadistatud temperatuur, töötab kompressori seiskamine ja ülemine ventilaator algselt seadistatud kiirusel. Ventilaatori režiim "M.":

1. Ülemine tsentrifugaalventilaator töötab määratud kiirusel ja kompressor ei tööta.

2. Temperatuuri reguleerimine ei ole efektiivne.

Kuumutage "R" režiim: 1.Kui toatemperatuur on seatud temperatuurist kõrgem, peatab seade küttefunktsiooni automaatselt.52 2.Kui toatemperatuur on seatud temperatuurist madalam, käivitab seade automaatselt küttefunktsiooni. Taimeri toiming "N":

1. Seadme töötamise ajal automaatse väljalülitusaja määramiseks vajutage nuppu “N”.

2. Vajutage nuppu “N”, et seadistada automaatne sisselülitusaeg, kui seade on valmisolekus.

3. Aega saab reguleerida vahemikus 1 tund kuni 24 tundi, vajutades nuppu "D", et suurendada või "E", et vähendada seadme

tööperioodi. Puhkerežiimi "I" töö

1. Puhkerežiim töötab, kui seade on jahutusrežiimis "K" ja soojendamise režiimis "R".

2. Vajutage nuppu "I" jahutusrežiimis "K" , siis töötab seade puhkerežiimis ja ülemine tsentrifugaalventilaator lülitub automaatselt madalale kiirusele. Seadistatud temperatuur tõuseb ühe tunni pärast 1 ℃ võrra ja kahe tunni pärast 2 ℃ võrra. Kuue tunni pärast lakkab seade töötamast. 3. Vajutage nuppu "I" kütterežiimis "R" , siis töötab seade puhkerežiimis ja üles tsentrifugaalventilaator lülitub automaatselt madalale kiirusele. Seadistatud temperatuur langeb ühe tunni pärast 1 ℃ võrra ja kahe tunni pärast 2 ℃ võrra. Kuue tunni pärast lakkab seade töötamast. Pöörake "O" režiimi töö: Kui seade on sisse lülitatud, vajutage nuppu "O" , vertikaalsed siibrid lülituvad sisse või välja. Kui pöörderežiim on sisse lülitatud, saab lamell 60 kraadi ulatuses üles-alla pöörata. Vajutage uuesti nuppu "O", siiber lõpetab kõikumise. WI-FI funktsioon – Ühendus Pange tähele, et lk 4 kuvatavate ekraanipiltide välimust võib "Tuya Smart" muuta tehnoloogilise arengu tulemusena alates toote valmistamise kuupäevast kuni selle seadme ostmise kuupäevani, kuid ühenduse loomise üldpõhimõte on oluline. on kirjeldatud allpool:

4. Vajutage kausta "Kaasaskantavad õhukonditsioneerid (WI-FI)" ikooni. Vaadake prindiekraani II.

5. Vali “2,4G Hz Wi-Fi” (parooliväli on tühi, kirjuta oma parool) vajuta “Next”. Vaadake prindiekraani III.

6. Ekraanil: "Lähtestage seade esmalt" vajutage "Kinnitage, et indikaator vilgub kiiresti" ja vajutage "NEXT". Vaadake prindiekraani IV. Hoiatus: kui teie seadme Wi-Fi indikaator "T" ei vilgu kiiresti, seadke seade püsti ja hoidke taimeri / temperatuuri tõstmise nuppu "D" sekundeid all, siis süttib WI-FI tuli. vilkuma.

7. Nüüd näete ekraani "Seadme lisamine" ja seadme lisamise protsessi edenemist. See võtab vaid paar sekundit.

8. Kui näete teadet "Lisatud edukalt", vajutage "Valmis". Vaadake prindiekraani V.

9. Näete ekraani "Tere tulemast koju", seejärel peaksite vajutama ikooni lülitit välja "VÄLJAS", et lülituda sisse "ON", et alustada tööd samal viisil, nagu on kirjeldatud kaugjuhtimispuldi (4) abil kasutamise kohta. Märkus: Põhijuhtpaneelil on mälufunktsioon, kui seade on töövalmis, kuid seisatusseisundis, suudab põhijuhtplaat meelde jätta töörežiimi lähtestamise. Kui lülitate seadme sisse, töötab see sama töörežiimina nagu eelmisel korral, töörežiimi pole vaja uuesti lähtestada. (See tingimus pole saadaval, kui seade on AUTO režiimis "J".) Kaugjuhtimispult

1. Lükake tagakaas avamiseks ja eemaldage patareide isolatsioonikile.

2. Asetage patareid pesasse, need peavad vastama kaugjuhtimispuldi "+" ja "-" märkidele.

3. Kui te seadet pikemat aega ei kasuta, võtke patareid välja.

4. Keskkonnareostuse vältimiseks võtke kasutatud patareid välja ning kõrvaldage ohutult ja nõuetekohaselt.

Seadme kasutamiseks suunake kaugjuhtimispult signaali retseptorile. Kaugjuhtimispult juhib seadet 5 meetri kaugusel, kui osutab seadme signaali retseptorile. KAITSESEADMED Kaitseseade võib komistada ja seadme peatada järgmistel juhtudel:

1. jahutusrežiimis: siseõhu temperatuur on üle 43°C (109°F)

Kui seade töötab jahutusrežiimis “K” või kuivatab “L” režiimis pikka aega avatud ukse või aknaga, kui suhteline õhuniiskus on üle 80%, võib väljalaskeavast alla tilkuda kaste. Kaitseseade töötab järgmistel juhtudel: 1. Seadme taaskäivitamine kohe pärast töö peatamist või valitud režiimi muutmist töötamise ajal, peate ootama 3 minutit.53 2. Kui pistik on eemaldatud, naaseb seade pärast taaskäivitamist algsesse režiimi, kõik taimeri seadistused tuleb uuesti seadistada. MÄRKUS: selles seadmes on kondensvee ringlussevõtt peidetud. Kondensatsioonivesi lastakse osaliselt kondensaatori ja veeplaadi vahel ringlusse. Kui veetase tõuseb ülemisele tasemele, süttivad ujuklüliti ja vee täisoleku indikaator (E4), et meenutada vee ärajuhtimist. Palun katkestage toide, viige seade sobivasse kohta, eemaldage äravoolukork, tühjendage vesi täielikult. Pärast äravoolu paigaldage pistik uuesti, vastasel juhul võib seade lekkida ja muuta teie ruumi märjaks. Kui seade on paigutatud asendisse, kuhu pääseb tühjendusvett, võite vee väljajuhtimiseks ühendada ka toru äravooluavaga. Komplektile on lisatud äravoolutoru, siseläbimõõt 9mm, välisläbimõõt 12mm, materjal: PVC. Veaotsing

1) Probleem: ei tööta.

Analüüs: a) võib-olla kaitselüliti või kaitse on läbi põlenud, oodake 3 minutit ja käivitage uuesti, kuna kaitseseade võib takistada seadme töötamist. c) võib-olla on kaugjuhtimispuldi patareid tühjad. d) võib-olla pole pistik korralikult ühendatud.

2) Probleem: töötab ainult lühikest aega

Analüüs: a) kui seadistatud temperatuur on toatemperatuurile lähedane, saate seadistatud temperatuuri alandada. b) võib-olla on õhu väljalaskeava takistuse tõttu blokeeritud. Võtke takistus ära.

3) Probleem: töötab, kuid ei jahuta

Analüüs: a) võib-olla on uks või aken lahti. b) võib-olla on lähedal mõni muu soojustöötav seade, näiteks küttekeha või lamp vms. c) õhufilter on määrdunud, palun puhastage see. d) õhu väljalaske- või sisselaskeava on ummistunud. f) seadistatud temperatuur on liiga kõrge.

4) Probleem: veeleke liikumise ajal.

Analüüs: a) enne liigutamist tühjendage kondensaat. b) vee lekke vältimiseks asetage seade tasasele pinnale.

5) Probleem: ei tööta ja vesi on täis indikaator "E4"

Analüüs: a) tõmmake vee tühjendamiseks välja kummikork. b) kui see on sageli selles olekus, võtke ühendust kvalifitseeritud teenindustehnikuga. Veaotsing

6) Probleem: seade ei käivitu.

Analüüs: a) võib-olla pole ühendatud. Niisiis, ühendage see. b) pistiku või pistikupesa kahjustused. Asendage teenusepakkuja. c) võib-olla kaitse katki. Asendage kaitsme teenusepakkuja poolt (spetsifikatsioon: 3,15A/250VAC).

7) Probleem: seade peatub automaatselt.

Analüüs: a) ajastus on välja lülitatud või seatud temperatuur saavutatud. Taaskäivitage see või oodake automaatset ümberlülitumist.

8) Probleem: COOL "K" režiimis ei ole külma õhku.

Analüüs: a) toatemperatuur on seatud temperatuurist madalam. See on normaalne nähtus, masin lülitub automaatselt sisse, kui toatemperatuur on seatud temperatuurist kõrgem. b) Seade läheb külmumiskaitsesse. Seade lülitub automaatselt pärast külmumisvastase kaitse lõppemist.

9) Probleem: LED kuvab veakoodi "E2"

Analüüs: a) toatemperatuuri andur rikkis või kahjustub. Toatemperatuuri anduri vahetab välja teenusepakkuja.

10) Probleem: LED kuvab veakoodi "E3"

Analüüs: a) aurusti õlitoru andur on rikkis või kahjustatud. Teenusepakkuja asendab aurusti spiraalitoru anduri.

11) Probleem: LED kuvab veakoodi "E4"

Analüüs: a) veetäie hoiatus. Nõruta vesi välja.54

1. Enne vooluvõrgust lahtiühendamist lülitage seade esmalt välja.

2. Pühkige pehme ja kuiva lapiga. Kui seade on väga määrdunud, kasutage puhastamiseks leiget vett, mille temperatuur on alla 40°C.

3. Ärge kunagi kasutage seadme puhastamiseks lenduvaid aineid, nagu bensiin või poleerimispulber.

Õhufiltrite hooldus Õhufiltreid on vaja puhastada iga 2 nädala järel, kui seade töötab äärmiselt tolmuses keskkonnas. Puhastage järgmiselt:

1. Peatage seade esmalt, lükake mõlemad õhufiltrid üles (joonis F).

1.a. Esimese õhufiltri eemaldamiseks tõmmake paremalt poolt välja filter käepideme abil, mis on näidatud pildil F1. 1.b. Teise õhufiltri eemaldamiseks tõmmake kate väljastpoolt enda poole pildil F2 näidatud kohta. Nüüd vabastatakse 4 riivi lihtsalt.

2. Enne uuesti sisselülitamist puhastage ja paigaldage mõlemad õhufiltrid tagasi.

3. Kui mustus on silmatorkav, peske seda pesuaine lahusega leiges vees. Pärast puhastamist kuivatage see varjulises ja jahedas kohas ning seejärel paigaldage see uuesti. Hooldus peale hooajalist kasutamist 1. Kui seadet pikemat aega ei kasutata, tõmmake vee tühjendamiseks kindlasti välja ülemise jahuti tühjendusava (8) kummikork ja jahuti tühjendusava (9) kummikork. . 2. Hoidke seadet ventilaatoriga töötamas ainult pool päeva päikesepaistelisel päeval, et seade seest kuivatada ja hallitama minna.

3. Peatage seade ja tõmmake toitejuhtme pistik välja, seejärel eemaldage kaugjuhtimispuldi patareid ja hoidke seadet

4. Puhastage õhufilter ja paigaldage see tagasi.

5. Eemaldage õhuvoolikud ja hoidke neid korralikult ning katke auk tihedalt.

TEHNILISED ANDMED: Jahutusvõimsus (BTU): 9000 BTU / tund Jahutusvõimsus (vatti): 2600W Energiatarve (jahutus) W: 950 W Küttevõimsus (BTU): 7000 BTU / tund Küttevõimsus (vatti): 2000W Energiatarve (küte) W: 750 W Pinge 220-240V~ 50Hz Helitugevus: <= 65 dB Õhuvool: 350 m3 / h Energiaklass: A Taimer: 24 tundi R290 jahutusvedeliku kaal: max. 165 grammi Hoolitse keskkonnakaitse eest.. Kartongist pakendid vii makulatuuri. Kilekotid (PE) viska kasutatud plastiku jaoks ettenähtud mahutitesse. Kasutatud seadmed vii selleks ettenähtud kogumispunktidesse, sest seadmes leiduvad ohtlikud elemendid võivad olla kahjulikud keskkonnale. Elektriseadmed tuleb anda nii ära, et seadet ei saaks enam uuesti kasutada. Kui seadmes on patareid, tuleb need välja võtta ja anda eraldi kogumispunkti. Seadet ei tohi visata olmejäätmete konteineritesse!! Ettevaatust, tuleoht. MITTE läbistada ega põletada. Pange tähele, et külmutusagens ei pruugi lõhna sisaldada. Maksimaalne külmutusagensi laadimiskogus: 165 g. ROMÂNĂ
