KORISNIČKI PRIRUČNIK CR 7853 CAMRY

2. Uređaj je namenjen samo za kućnu upotrebu. Ne koristite za druge svrhe koje nisu

17. Da bi se osiguralo efikasno hlađenje, treba ostati razmak od najmanje 60 cm između

3. Uređaj usvaja režim odvlaživanja konstantne temperature, a podešavanje temperature nije efikasno.

2. Podešavanje temperature nije efikasno.

7. Sada vidite ekran “Dodavanje uređaja” i napredak procesa dodavanja uređaja. Potrebno je samo nekoliko sekundi.

7) Problem: Uređaj se automatski zaustavlja.

7. Sada vidite zaslon "Dodavanje uređaja" i napredak procesa dodavanja uređaja. Potrebno je samo nekoliko sekundi.

7) Problem: Uređaj se automatski zaustavlja.

1) Težava: Ne delajte.

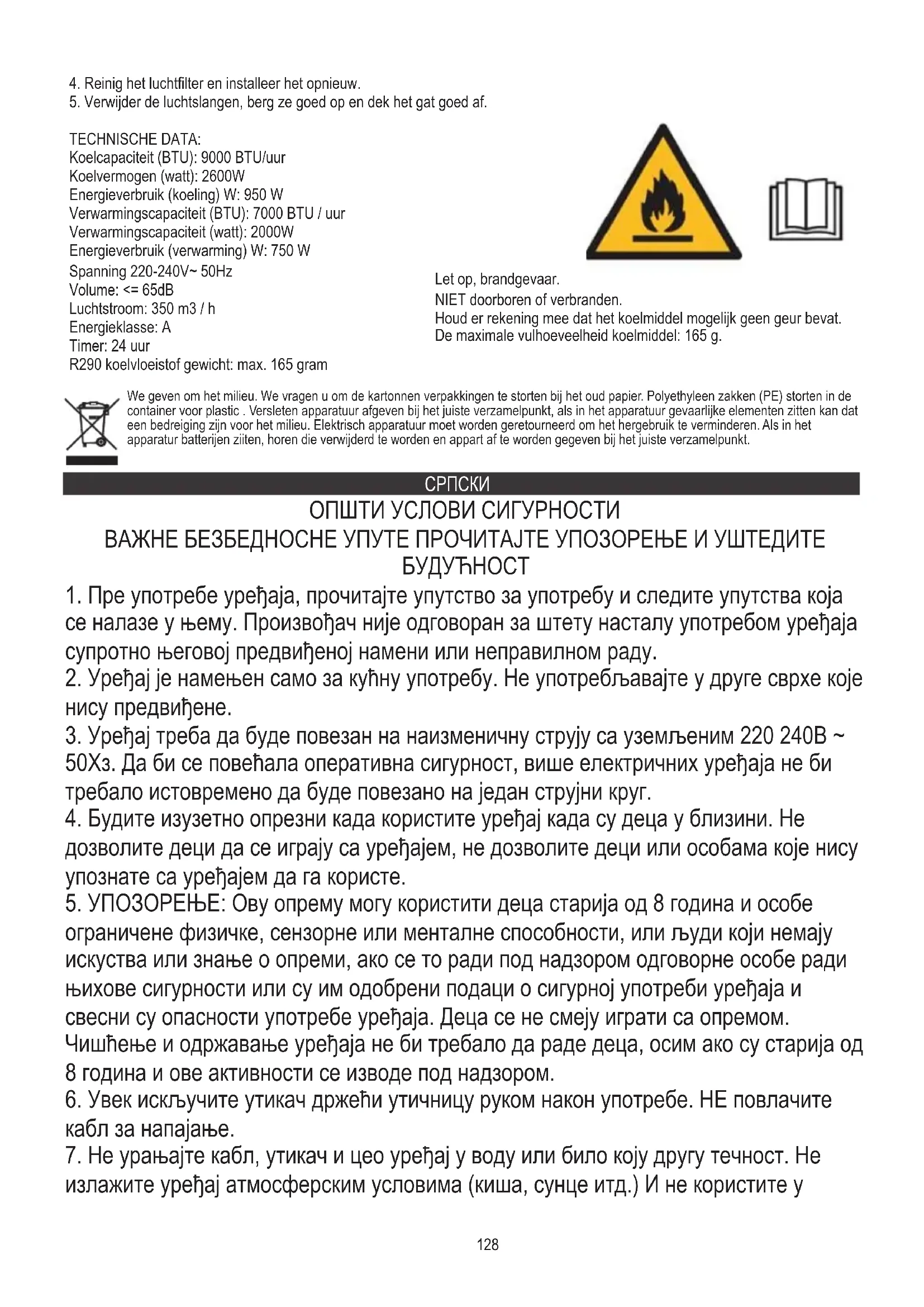

1. Пре употребе уређаја, прочитајте упутство за употребу и следите упутства која

се налазе у њему. Произвођач није одговоран за штету насталу употребом уређаја супротно његовој предвиђеној намени или неправилном раду.

2. Уређај је намењен само за кућну употребу. Не употребљавајте у друге сврхе које

3. Уређај треба да буде повезан на наизменичну струју са уземљеним 220 240В ~

50Хз. Да би се повећала оперативна сигурност, више електричних уређаја не би требало истовремено да буде повезано на један струјни круг.

4. Будите изузетно опрезни када користите уређај када су деца у близини. Не

дозволите деци да се играју са уређајем, не дозволите деци или особама које нису упознате са уређајем да га користе.

5. УПОЗОРЕЊЕ: Ову опрему могу користити деца старија од 8 година и особе

ограничене физичке, сензорне или менталне способности, или људи који немају искуства или знање о опреми, ако се то ради под надзором одговорне особе ради њихове сигурности или су им одобрени подаци о сигурној употреби уређаја и свесни су опасности употребе уређаја. Деца се не смеју играти са опремом. Чишћење и одржавање уређаја не би требало да раде деца, осим ако су старија од 8 година и ове активности се изводе под надзором.

6. Увек искључите утикач држећи утичницу руком након употребе. НЕ повлачите

7. Не урањајте кабл, утикач и цео уређај у воду или било коју другу течност. Не

8. Повремено проверите стање кабла за напајање. Ако је кабл за напајање

оштећен, замените га у специјалном сервису да бисте избегли опасност.

9. Не користите уређај са оштећеним каблом за напајање или ако је пао или

оштећен на било који други начин или ако не ради исправно. Не поправљајте уређај сами јер постоји опасност од електричног удара. Оштећени уређај однесите у одговарајући сервисни центар ради провере или поправке. Све поправке смеју обављати само овлашћени сервиси. Неправилно извршени поправци могу озбиљно опасити за корисника.

10. Уређај поставите на хладну и стабилну површину, даље од врућих кухињских

уређаја као што су: електрични шпорет, плински горионик итд.

11. Пазите да ништа не блокира довод и излаз ваздуха уређаја

13. Да бисте обезбедили додатну заштиту, препоручљиво је да у електрични круг

инсталирате уређај за заосталу струју (РЦД) са називно заосталом струјом која не прелази 30мА. Питајте за то електричара.

14. Редовно чистите ваздушни филтер. Учесталост чишћења зависи од чистоће

15. Након што искључите машину, сачекајте најмање 5 минута пре него што је

16. Не користите уређај на сунчаним местима. Када се уређај прегреје, укључиће

се заштита од прегревања.

17. Да би се осигурало ефикасно хлађење, између бочних зидова уређаја и зида

или намештаја или завеса треба да се задржи најмање 60 цм.

18. Због ограничених перформанси уређаја, ако је разлика између циљне

температуре и температуре околине превелика, циљна температура можда неће бити достигнута.

19. Да бисте смањили ризик од пожара, струјног удара или повреда приликом

коришћења клима уређаја, придржавајте се следећих основних мера предострожности: а) Спојите на уземљену утичницу са 3 пина. б) Не уклањајте уземљење. ц) Не користите адаптер. д) Не користите продужни кабел. е) Искључите клима уређај прије сервисирања. ф) Користите две или више особа за померање и инсталирање клима уређаја.

20. Не користите средства која убрзавају процес одмрзавања или чишћења

другачија од оних које препоручује произвођач.

21. Уређај треба складиштити у просторији без стално делујућих извора паљења,130

на пример: отворена ватра, гасни уређаји или електрични грејачи. ПРЕ ПРВЕ УПОТРЕБЕ – (слика Е) Повежите конекторе са каналом за одвод ваздуха на следећи начин:

1. Продужите одводни канал (10) тако што ћете извући два краја канала.

2. Зашрафите одводни канал (10) у конектор одводног канала (11).

3. Прикључите конектор одводног канала (11) на уређај.

1. Држите јединицу најмање 1 метар од ТВ-а или радија да бисте избегли електромагнетне сметње.

2. Не излажите јединицу директном сунчевом светлу да бисте избегли избледење боје површине.

3. Немојте нагињати јединицу за више од 35° или наопако током транспорта. Ако се уређај преврнуо током транспорта,

правилно га одложите и сачекајте 2-4 сата пре него што га покренете.

4. Поставите јединицу на равну површину са нагибом мањим од 5°.

5. Јединица ради ефикасније у одређеним просторима, изаберите најбољу локацију:

- Поред прозора, врата или француског прозора. - Одржавајте потребну удаљеност од излаза повратног ваздуха до зида или других препрека најмање 60 цм. - Продужите црево за ваздух како бисте осигурали да други крај црева за ваздух има зазор између прозорских врата, француског прозора или рупе у зиду. - Излаз или довод ваздуха не могу бити блокирани заштитном решетком или било којом препреком. Да бисте продужили век трајања јединице, испразните кондензовану воду из горњег (8) и доњег (9) одводног отвора хладњака пре него што ставите јединицу у складиште на крају сезоне. ОПИС УРЕЂАЈА (слике А и Б)

1. Контролна табла 2. Излаз хладног ваздуха

3. Рецептор сигнала 4. Даљински управљач

5. Транспортна ручка 6. Издувни канал

7. Улаз у испаривач 8. Горњи одводни отвор

9. Доле одводна рупа 10. Одвод ваздуха

11. Конектор издувног канала за ваздух 12. Адаптер за издувавање прозора

КОНТРОЛНА ТАБЛА (слика Ц) А. Дугме за укључивање/искључивање Б. Дугме за брзину вентилатора Ц. Дугме режима Д. Тајмер / Дугме за повећање температуре Е. Тајмер / Дугме за смањење температуре Ф. Индикатор мале брзине вентилатора Г. Индикатор велике брзине вентилатора И. Дугме за режим мировања Ј. Индикатор аутоматског режима К. Индикатор режима хлађења Л. Индикатор режима одвлаживања / DRY М. Индикатор режима вентилатора Н. Дугме тајмера О. Дугме за осциловање Р. Индикатор режима грејања С. Индикатор средње брзине вентилатора Т. Индикатор Ви-Фи везе ДАЉИНСКИ УПРАВЉАЧ – слика Д Даљински управљач преноси сигнале систему. Дугме "А" - ако притиснете ово дугме, уређај ће се покренути када је под напоном или ће се зауставити када је у раду. Дугме "Б" - притисните га у низу да изаберете жељену брзину вентилатора: ниску или средњу или високу. Дугме "Ц" - притисните га да изаберете режим рада: "Ј", "К", "Л", "М" или "Р". Дугме "Д" / "Е" - притисните за подешавање собне температуре и тајмера. Дугме "И" - притисните да бисте подесили или отказали режим спавања. Дугме "Н" - притисните да подесите време аутоматског искључивања и аутоматског укључивања. Дугме "О" - притисните да бисте подесили или поништили режим закретања жалузина. РАД КОНТРОЛНЕ ТАБЛЕ РЕЖИМИ: АУТОМАТСКИ / ХЛАДЕЊЕ / СУВАЊЕ / ВЕНТИЛАТОР / ГРЕЈАЊЕ

а) Повежите уређај, а затим уређај једном запишти. б) Притисните дугме "А", а затим ће се уређај укључити. ц) ЛЕД диода приказује собну температуру и почиње да ради у аутоматском режиму. 2.Изаберите режим рада Притисните дугме "Ц" да изаберете жељени режим рада по редоследу:131 Аутоматски режим "Ј" -> Режим хлађења "К" -> Режим сушења "Л" -> Режим вентилатора "М" -> Режим грејања "Р”

3. Подесите температуру

Температура се може подесити у распону од 15°-31°Ц. Притисните дугме „Д“ или „Е“ да повећате или смањите температуру за 1°Ц притиском једном. ЛЕД панел уређаја приказује циљну температуру 5 секунди, а затим приказује собну температуру.

4. Подесите брзину вентилатора

Притисните дугме "Б" да изаберете жељену брзину вентилатора која се приказује по редоследу: Мала брзина "Ф" -> Средња брзина "С" -> Велика брзина "Г”

Када поново притиснете дугме "А", уређај ће звучати "ди" и престати да ради.

6. Притисните дугме "И" да бисте ушли у режим мировања уређаја.

7. Притисните дугме "Н" да бисте подесили временско искључивање.

8. Притисните дугме "О" да подесите осцилацију ваздуха горе-доле..

СВАКИ НАЧИН РАДА: АУТО "Ј" режим: Када се изабере операција „Ј“, сензор унутрашње температуре ради аутоматски и бира један од следећих режима рада: - Када је собна температура ≥24 ℃, јединица ће аутоматски изабрати режим хлађења "К" режим.

- Када је собна температура = 23 ℃, јединица ће аутоматски изабрати режим вентилатора "М.".

- Када је собна температура ≤ 22 ℃, јединица ће аутоматски изабрати режим грејања "Р". Одвлаживање "Л" режима:

1. Горњи центрифугални вентилатор ће радити при малој брзини, а брзина се не може подесити.

2. Компресор ће се зауставити након 8 минута рада, а затим ће поново радити након 6 минута.

3. Уређај прихвата режим одвлаживања константне температуре, а подешавање температуре није ефикасно.

Приликом рада уређаја у условима променљиве влажности, дренажни отвор хладњака (9) треба да буде стално отворен и да обезбеди константан одвод воде. За удобно испуштање воде користите укључену пластичну цев. ХЛАЂЕЊЕ "К" режим:

1. Када је собна температура виша од подешене температуре на контролној табли, компресор почиње да ради.

2. Када је собна температура нижа од подешене температуре на контролној табли, компресор се зауставља и горњи

вентилатор ради на оригиналној подешеној брзини. Режим вентилатора "М":

1. Горњи центрифугални вентилатор ради подешеном брзином, а компресор не ради.

2. Подешавање температуре није ефикасно.

Режим загревања „Р“:

1. Када је собна температура виша од подешене температуре, уређај ће аутоматски прекинути функцију грејања.

2. Када је собна температура нижа од подешене температуре, уређај ће аутоматски покренути функцију грејања.

Операција тајмера "Н":

1. Притисните дугме “Н” да подесите време аутоматског искључивања док јединица ради.

2. Притисните дугме “Н” да подесите време аутоматског укључивања док је јединица спремна.

3. Време се може подесити у распону од 1 сата до 24 сата притиском на дугме "Д" за повећање или "Е" да бисте смањили

период рада уређаја. Рад у режиму мировања "И".

1. Режим спавања ради када је јединица у режиму хлађења "К" и режиму грејања "Р".

2. Притисните дугме "И" у режиму хлађења "К" , тада ће јединица радити у режиму мировања и горњи центрифугални

вентилатор ће се аутоматски укључити на малу брзину. Подешена температура ће се повећати за 1 ℃ након једног сата, а повећати за 2 ℃ након два сата. Након шест сати јединица ће престати да ради.

3. Притисните дугме "И" у режиму грејања "Р" , тада ће уређај радити у режиму мировања и центрифугални вентилатор ће

се аутоматски укључити на малу брзину. Подешена температура ће се смањити за 1 ℃ након једног сата, а смањиће се за 2 ℃ након два сата. Након шест сати јединица ће престати да ради. Рад у режиму окретања "О": Када је уређај укључен, притисните дугме "О", вертикална клапна ће се укључити или искључити. Када је укључен режим132 љуљања, ламела се може померати горе-доле унутар 60 степени. Поново притисните дугме "О", отвор ће престати да се

ВИ-ФИ функција - Веза Имајте на уму да „Туиа Смарт“ може променити изглед снимака екрана приказаних на страни 4 као резултат технолошког развоја од датума производње производа до датума куповине овог уређаја, међутим, општи принцип повезивања је описано у наставку:

1. Преузмите апликацију „Туиа Смарт“ на свој паметни телефон.

2. Затим „додај уређај“. Погледајте екран за штампање И.

3. Притисните икону фолдера „Велики кућни апарати“.

4. Притисните икону фолдера „Преносиви клима уређаји (ВИ-ФИ)“. Погледајте екран за штампање ИИ.

5. Изаберите „2,4Г Хз Ви-Фи“ (поље за лозинку је празно, упишите своју лозинку) притисните „Даље“. Погледајте екран за

екран за штампање ИВ. Упозорење: Ако на вашем уређају Ви-Фи индикатор “Т” не трепери брзо, молимо вас да поставите уређај у стање мировања и држите дугме за тајмер/температуру “Д” неколико секунди, тада ће лампица ВИ-ФИ трептати.

7. Сада видите екран „Додавање уређаја“ и напредак процеса додавања уређаја. Потребно је само неколико секунди.

8. Када видите „Успешно додато“ притисните „Готово“. Погледајте екран за штампање В.

9. Видећете екран „Добродошли кући“, затим треба да притиснете иконицу за искључење „ОФФ“ да бисте прешли у „ОН“ да

бисте започели рад на исти начин као што је описано за рад преко даљинског управљача (4).

Главна контролна плоча има меморијску функцију, када је уређај спреман за рад, али у стоп статусу, главна контролна плоча може запамтити иницијализацију радног режима. Када укључите јединицу, радиће као исти начин рада као прошли пут, нема потребе да поново ресетујете радни режим. (Овај услов није доступан када је јединица у АУТО режиму „Ј“.) ДАЉИНСКИ УПРАВЉАЧ

1. Гурните задњи поклопац да бисте отворили и скините изолациону фолију са батерија.

2. Ставите батерије у отвор, морају одговарати знацима "+" и "-" на даљинском управљачу.

3. Ако дуже време не користите уређај, извадите батерије.

4. Да бисте спречили загађење животне средине, извадите искоришћене батерије и одложите их на одговарајући начин.

Да бисте управљали уређајем, усмерите даљински управљач ка пријемнику сигнала. Даљински управљач ће управљати уређајем на удаљености од 5 метара када је усмерен на пријемник сигнала уређаја. ЗАШТИТНИ УРЕЂАЈИ Заштитни уређај се може активирати и зауставити уређај у следећим случајевима:

1. у режиму хлађења: унутрашња температура ваздуха је преко 43°Ц (109°Ф)

2. у режиму хлађења: собна температура је испод 15°Ц (59°Ф)

3. у режиму одвлаживања: собна температура је испод 15°Ц (59°Ф).

Ако уређај ради у режиму хлађења „К” или одвлажи „Л” са отвореним вратима или прозорима дуже време када је релативна влажност изнад 80%, роса може да капље из излаза. Заштитни уређај ће радити у следећим случајевима:

1. Поновно покретање уређаја одмах након прекида рада или промене изабраног режима током рада, морате сачекати 3

2. Ако је утикач уклоњен, након поновног покретања уређај ће се вратити у првобитни режим, сва подешавања тајмера

морају бити поново подешена. НАПОМЕНА: у овој јединици је скривено рециклирање кондензоване воде. Кондензујућа вода се делимично рециклира између кондензатора и водене плоче. Када ниво воде порасте на горњи ниво, прекидач с пловком и индикатор пуне воде (Е4) светле да подсећају на испуштање воде. Прекините напајање, померите уређај на одговарајуће место, уклоните чеп за испуштање и потпуно испустите воду. Након одвода, поново поставите утикач или уређај може процурити и учинити вашу собу влажном. Ако је уређај постављен у положај који пропушта одводну воду, такође можете спојити цев на отвор за одвод да бисте испустили воду. Одводна цев се додаје у комплет, унутрашњи пречник 9мм, спољашњи пречник 12мм, материјал: ПВЦ. Решавање проблема

а) можда је прегорео заштитник или осигурач, сачекајте 3 минута и почните поново, заштитни уређај можда спречава рад133

ц) можда су батерије у даљинском управљачу истрошене. д) можда утикач није правилно прикључен.

а) ако је подешена температура близу собне температуре, можете смањити подешену температуру. б) можда је отвор за ваздух блокиран препреком. Уклоните препреку.

а) можда су врата или прозор отворени. б) можда у близини постоји неки други уређај који ради на топлоту, као што је грејач или лампа, итд. ц) филтер за ваздух је прљав, очистите га. д) је блокиран излаз или довод ваздуха. ф) подешена температура је превисока.

4) Проблем: цурење воде током кретања.

а) испразните кондензат пре кретања. б) да бисте избегли цурење воде, поставите уређај на равно тло.

а) извуците гумени чеп за испуштање воде. б) ако је често у овом стању, обратите се квалификованом техничком сервису. Решавање проблема

6) Проблем: Уређај не успева да се покрене.

а) можда није прикључен. Дакле, укључите га. б) можда оштећења утикача или утичнице. Замените од стране добављача услуга. ц) можда је осигурач покварен. Замените осигурач од стране сервисера (спецификација: 3,15А/250ВАЦ).

7) Проблем: Уређај се аутоматски зауставља.

а) искључење времена или достигнута подешена температура. Поново га покрените или сачекајте аутоматско пребацивање.

а) собна температура је нижа од подешене температуре. То је нормална појава, машина ће се аутоматски укључити док је собна температура виша од подешене температуре. б) Уређај улази у заштиту од смрзавања. Уређај ће се аутоматски пребацити након завршетка заштите од смрзавања.

9) Проблем: ЛЕД приказује код грешке "Е2"

а) сензор собне температуре поквари или се оштети. Замените сензор собне температуре од стране добављача услуга.

10) Проблем: ЛЕД приказује код грешке "Е3"

а) сензор цеви за уље испаривача поквари или је оштећен. Замените сензор цеви завојнице испаривача од стране

11) Проблем: ЛЕД приказује код грешке "Е4"

а) упозорење о пуној води. Исцедите воду. ЧИШЋЕЊЕ И ОДРЖАВАЊЕ Одржавање уређаја

1. Прво искључите уређај пре него што га искључите из напајања.

2. Обришите меком и сувом крпом. Користите млаку воду испод 40°Ц за чишћење ако је уређај веома прљав.

3. Никада не користите испарљиве супстанце као што су бензин или прашак за полирање за чишћење уређаја.

Одржавање ваздушних филтера Потребно је чистити филтере за ваздух сваке 2 недеље ако уређај ради у изузетно прашњавом окружењу. Очистите на следећи начин:

1. Прво зауставите уређај, гурните оба филтера за ваздух (Слика Ф).

1.а. Да бисте извадили први филтер за ваздух, извуците са десне стране филтер помоћу ручке приказан на слици Ф1. 1.б. Да бисте уклонили други филтер за ваздух, повуците поклопац напоље према себи на место приказано на слици Ф2. Сада ће се 4 резе лако отпустити.134

2. Очистите и поново инсталирајте оба филтера за ваздух пре поновног укључивања.

3. Ако је прљавштина уочљива, оперите је раствором детерџента у млакој води. Након чишћења осушите га на засјењеном

и хладном мјесту, а затим га поново поставите. Одржавање након сезонске употребе

1. Ако уређај нећете користити дуже време, обавезно извуците гумени чеп горњег отвора за испуштање хладњака (8) и

гумени чеп доле отвор за одвод хладњака (9) одводног отвора, како бисте испустили воду .

2. Оставите уређај да ради са вентилатором само пола дана током сунчаног дана како бисте осушили уређај изнутра и

спречили да постане буђав.

3. Зауставите уређај и извуците утикач кабла за напајање, а затим извадите батерије даљинског управљача и правилно

4. Очистите филтер за ваздух и поново га инсталирајте.

5. Уклоните црева за ваздух и правилно их складиштите и добро затворите рупу.

ТЕХНИЧКИ ПОДАЦИ: Капацитет хлађења (БТУ): 9000 БТУ / сат Капацитет хлађења (вати): 2600В Потрошња енергије (хлађење) В: 950 В Капацитет грејања (БТУ): 7000 БТУ / сат Капацитет грејања (вати): 2000В Потрошња енергије (грејање) В: 750 В Напон 220-240В~ 50Хз Јачина звука: <= 65дБ Проток ваздуха: 350 м3 / х Енергетска класа: А Тајмер: 24 сата Р290 тежина расхладне течности: мак. 165 грама За заштиту животне средине: молимо вас да одвојите картонске кутије и пластичне кесе и одложите их у одговарајуће канте за смеће. Коришћени уређај треба да буде испоручен на наменске сакупљане тачке због оштрих компоненти, што може утицати на животну средину. Немојте одлагати овај уређај у заједничку корпу за отпатке. Опрез, опасност од пожара НЕ бушите и не палите. Имајте на уму да расхладно средство можда не садржи мирис. Максимална количина пуњења расхладног средства: 165г. SVENSKA

Операција на тајмерот „N“:
