NÁVOD NA OBSLUHU CR 7853 CAMRY

1. Pred použitím zariadenia si prečítajte návod na obsluhu a postupujte podľa pokynov v

ňom uvedených. Výrobca nezodpovedá za škody spôsobené používaním zariadenia v rozpore s jeho určeným účelom alebo nesprávnou obsluhou.

2. Zariadenie je určené iba na domáce použitie. Nepoužívajte na iné účely, než na ktoré

3. Zariadenie by malo byť pripojené iba k sieťovej zásuvke s uzemneným 220 240 V ~

50 Hz. Z dôvodu zvýšenia prevádzkovej bezpečnosti by viac elektrických zariadení nemalo byť pripojené k jednému prúdovému obvodu súčasne.

4. Pri používaní zariadenia, keď sú deti v blízkosti, buďte veľmi opatrní. Nedovoľte

deťom hrať sa so zariadením, nedovoľte deťom ani osobám oboznámeným so zariadením používať.

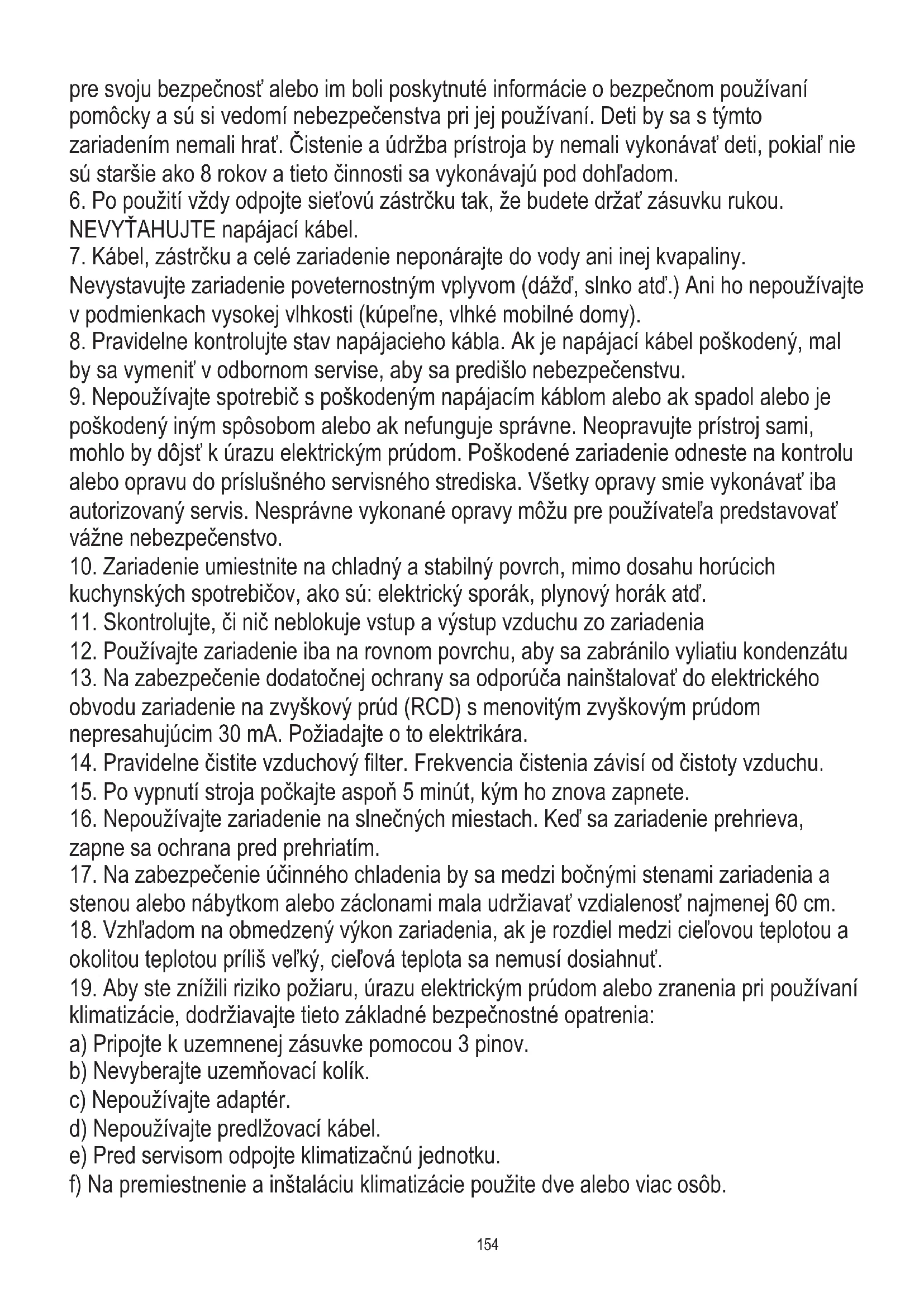

5. VÝSTRAHA: Toto zariadenie môžu používať deti staršie ako 8 rokov a ľudia s

obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo ľudia, ktorí nemajú skúsenosti s týmto vybavením, ak sa to deje pod dohľadom zodpovednej osoby.154 pre svoju bezpečnosť alebo im boli poskytnuté informácie o bezpečnom používaní pomôcky a sú si vedomí nebezpečenstva pri jej používaní. Deti by sa s týmto zariadením nemali hrať. Čistenie a údržba prístroja by nemali vykonávať deti, pokiaľ nie sú staršie ako 8 rokov a tieto činnosti sa vykonávajú pod dohľadom.

Nevystavujte zariadenie poveternostným vplyvom (dážď, slnko atď.) Ani ho nepoužívajte v podmienkach vysokej vlhkosti (kúpeľne, vlhké mobilné domy).

9. Nepoužívajte spotrebič s poškodeným napájacím káblom alebo ak spadol alebo je

poškodený iným spôsobom alebo ak nefunguje správne. Neopravujte prístroj sami, mohlo by dôjsť k úrazu elektrickým prúdom. Poškodené zariadenie odneste na kontrolu alebo opravu do príslušného servisného strediska. Všetky opravy smie vykonávať iba autorizovaný servis. Nesprávne vykonané opravy môžu pre používateľa predstavovať vážne nebezpečenstvo.

10. Zariadenie umiestnite na chladný a stabilný povrch, mimo dosahu horúcich

kuchynských spotrebičov, ako sú: elektrický sporák, plynový horák atď.

13. Na zabezpečenie dodatočnej ochrany sa odporúča nainštalovať do elektrického

obvodu zariadenie na zvyškový prúd (RCD) s menovitým zvyškovým prúdom nepresahujúcim 30 mA. Požiadajte o to elektrikára.

16. Nepoužívajte zariadenie na slnečných miestach. Keď sa zariadenie prehrieva,

zapne sa ochrana pred prehriatím.

17. Na zabezpečenie účinného chladenia by sa medzi bočnými stenami zariadenia a

stenou alebo nábytkom alebo záclonami mala udržiavať vzdialenosť najmenej 60 cm.

18. Vzhľadom na obmedzený výkon zariadenia, ak je rozdiel medzi cieľovou teplotou a

okolitou teplotou príliš veľký, cieľová teplota sa nemusí dosiahnuť.

19. Aby ste znížili riziko požiaru, úrazu elektrickým prúdom alebo zranenia pri používaní

klimatizácie, dodržiavajte tieto základné bezpečnostné opatrenia: a) Pripojte k uzemnenej zásuvke pomocou 3 pinov. b) Nevyberajte uzemňovací kolík. c) Nepoužívajte adaptér. d) Nepoužívajte predlžovací kábel. e) Pred servisom odpojte klimatizačnú jednotku. f) Na premiestnenie a inštaláciu klimatizácie použite dve alebo viac osôb.155

20. Nepoužívajte iné prostriedky, ktoré urýchľujú proces rozmrazovania alebo čistenia,

iné ako tie, ktoré odporúča výrobca.

21. Zariadenie by sa malo skladovať v miestnosti bez neustáleho fungovania zdrojov

zapálenia, napríklad: otvorený oheň, plynové spotrebiče alebo elektrické ohrievače. PRED PRVÝM POUŽITÍM – (obrázok E) Pripojte konektory k potrubiu na odvod vzduchu nasledovne:

1. Predĺžte potrubie na odvod vzduchu (10) vytiahnutím dvoch koncov potrubia.

3. Počas prepravy nenakláňajte jednotku o viac ako 35° alebo naopak. Ak sa zariadenie počas prepravy prevrátilo, položte ho správne a pred spustením počkajte 2-4 hodiny.

4. Umiestnite jednotku na rovný povrch so sklonom menším ako 5°.

5. Jednotka funguje efektívnejšie v určitých umiestneniach miestnosti, vyberte najlepšie umiestnenie:

- Vedľa okna, dverí alebo francúzskeho okna. - Dodržujte požadovanú vzdialenosť od výstupu spätného vzduchu k stene alebo iným prekážkam minimálne 60 cm. - Predĺžte vzduchovú hadicu, aby ste sa uistili, že druhý koniec vzduchovej hadice má voľný priestor medzi dverami okna, francúzskym oknom alebo otvorom v stene. - Výstup alebo prívod vzduchu nemôže byť blokovaný ochrannou mriežkou alebo akoukoľvek prekážkou. Ak chcete predĺžiť životnosť jednotky, pred uskladnením jednotky na konci sezóny vypustite skondenzovanú vodu z horného (8) a spodného (9) vypúšťacieho otvoru chladiča. POPIS ZARIADENIA (obrázky A a B)

5. Prepravná rukoväť 6. Výfukový kanál

OVLÁDACÍ PANEL (obrázok C) A. Tlačidlo napájania ON/OFF B. Tlačidlo rýchlosti ventilátora C. Tlačidlo režimu D. Tlačidlo časovača / zvýšenie teploty E. Tlačidlo časovača / zníženia teploty F. Indikátor nízkej rýchlosti ventilátora G. Indikátor vysokej rýchlosti ventilátora I. Tlačidlo režimu spánku J. Indikátor automatického režimu K. Indikátor režimu Cool L. Indikátor režimu odvlhčovania / DRY M. Indikátor režimu ventilátora N. Tlačidlo časovača O. Tlačidlo oscilácie R. Indikátor režimu ohrevu S. Indikátor strednej rýchlosti ventilátora T. Indikátor Wi-Fi pripojenia DIAĽKOVÝ OVLÁDAČ – obrázok D Diaľkový ovládač prenáša signály do systému. Tlačidlo "A" - ak stlačíte toto tlačidlo, spotrebič sa spustí, keď je pod napätím, alebo sa zastaví, keď je v prevádzke. Tlačidlo "B" - stláčajte ho postupne, aby ste zvolili požadovanú rýchlosť ventilátora: nízku alebo strednú alebo vysokú. Tlačidlo "C" - stlačte ho pre výber prevádzkového režimu: "J", "K", "L", "M" alebo "R". Tlačidlo "D" / "E" - stlačte pre nastavenie izbovej teploty a časovača. Tlačidlo "I" - stlačením nastavíte alebo zrušíte režim spánku. Tlačidlo "N" - stlačte pre nastavenie času automatického vypnutia a automatického zapnutia. Tlačidlo "O" - stlačením nastavíte alebo zrušíte režim otáčania lamiel.

2. Zvoľte prevádzkový režim

Teplotu je možné nastaviť v rozsahu 15°-31°C. Stlačením tlačidla „D“ alebo „E“ zvýšite alebo znížite teplotu o 1 °C jedným stlačením. LED panel zariadenia zobrazuje cieľovú teplotu na 5 sekúnd a potom zobrazuje teplotu v miestnosti.

4. Nastavte rýchlosť ventilátora

Stlačením tlačidla "B" vyberte požadovanú rýchlosť ventilátora zobrazenú v poradí: Nízka rýchlosť "F" -> Stredná rýchlosť "S" -> Vysoká rýchlosť "G”

Keď znova stlačíte tlačidlo „A“, zariadenie zaznie „di“ a prestane fungovať.

8. Stlačte tlačidlo "O" pre nastavenie oscilácie vzduchu nahor a nadol.

PRACOVNÝ PRINCÍP KAŽDÉHO REŽIMU: AUTO režim "J": Akonáhle je zvolená prevádzka "J", snímač vnútornej teploty sa spustí automaticky a zvolí jeden z nižšie uvedených prevádzkových režimov: - Keď je teplota v miestnosti ≥24 ℃, jednotka automaticky zvolí režim chladenia "K". alebo - Keď je izbová teplota = 23 ℃, jednotka automaticky zvolí režim ventilátora "M.". alebo - Keď je teplota v miestnosti ≤ 22 ℃, jednotka automaticky zvolí režim vykurovania „R“. Režim odvlhčovania "L":

1. Horný odstredivý ventilátor beží pri nízkej rýchlosti a rýchlosť sa nedá nastaviť.

2. Kompresor sa zastaví po 8 minútach chodu a po 6 minútach opäť beží.

3. Zariadenie používa režim odvlhčovania s konštantnou teplotou a nastavenie teploty nie je účinné.

POZOR: Pri prevádzke zariadenia v podmienkach premenlivej vlhkosti by mal byť odtokový otvor spodného chladiča (9) neustále otvorený a zabezpečovať stály odtok vody. Pre pohodlné vypúšťanie vody použite pribalené plastové potrubie. COOL režim "K":

1. Keď je teplota v miestnosti vyššia ako nastavená teplota na ovládacom paneli, kompresor są spustí.

2. Keď je izbová teplota nižšia ako nastavená teplota na ovládacom paneli, zastaví sa kompresor a horný ventilátor beží pri pôvodne nastavenej rýchlosti. Režim ventilátora "M.":

1. Horný odstredivý ventilátor beží nastavenou rýchlosťou a kompresor nebeží.

1. Keď je teplota v miestnosti vyššia ako nastavená teplota, zariadenie automaticky zastaví funkciu vykurovania.

2. Keď je teplota v miestnosti nižšia ako nastavená teplota, zariadenie automaticky spustí funkciu ohrevu.

Prevádzka časovača "N":

3. Čas je možné nastaviť v rozsahu od 1 hodiny do 24 hodín stlačením tlačidla „D“ pre zvýšenie alebo „E“ pre skrátenie doby prevádzky zariadenia. Prevádzka v režime spánku "I".

1. Režim spánku funguje, keď je jednotka v režime chladenia „K“ a režime vykurovania „R“.

2. Stlačte tlačidlo "I" v režime chladenia "K", potom bude jednotka pracovať v režime spánku a horný odstredivý ventilátor sa automaticky prepne na nízku rýchlosť. Nastavená teplota sa po jednej hodine zvýši o 1 °C a po dvoch hodinách sa zvýši o 2 °C. Po šiestich hodinách sa zariadenie zastaví.157 3. Stlačte tlačidlo "I" v režime vykurovania "R", potom bude zariadenie pracovať v režime spánku a odstredivý ventilátor nahor sa automaticky prepne na nízku rýchlosť. Nastavená teplota sa po jednej hodine zníži o 1 °C a po dvoch hodinách sa zníži o 2 °C. Po šiestich hodinách sa zariadenie zastaví. Prevádzka v režime Swing "O": Keď je zariadenie zapnuté, stlačte tlačidlo „O“, vertikálna žalúzia sa zapne alebo vypne. Keď je režim hojdania zapnutý, žalúzia sa môže otáčať nahor a nadol v rozsahu 60 stupňov. Opätovným stlačením tlačidla „O“ sa lamela prestane otáčať. Funkcia WI-FI - Pripojenie Upozorňujeme, že vzhľad snímok obrazovky zobrazených na strane 4 môže „Tuya Smart“ zmeniť v dôsledku technologického vývoja od dátumu výroby produktu do dátumu zakúpenia tohto zariadenia, avšak všeobecný princíp pripojenia je popísané nižšie:

1. Stiahnite si aplikáciu „Tuya Smart“ do svojho smartfónu.

2. Potom „pridať zariadenie“. Pozrite sa na printscreen I.

3. Stlačte ikonu priečinka „Veľké domáce spotrebiče“.

4. Stlačte ikonu priečinka „Prenosné klimatizácie (WI-FI)“. Pozrite sa na printscreen II.

5. Vyberte „2,4G Hz Wi-Fi“ (pole pre heslo je prázdne, zadajte svoje heslo) stlačte „Ďalej“. Pozrite si printscreen III.

6. Na obrazovke: “Najprv resetujte zariadenie” stlačte “Potvrďte, že indikátor rýchlo bliká” a stlačte “NEXT”. Pozrite sa na print screen IV. Upozornenie: Ak na vašom zariadení indikátor Wi-Fi „T“ nebliká rýchlo, postavte zariadenie do stojacej polohy a podržte tlačidlo časovača / zvýšenia teploty „D“ na niekoľko sekúnd, potom sa kontrolka WI-FI rozsvieti. blikať.

7. Teraz uvidíte obrazovku „Pridávanie zariadenia“ a postup pridávania zariadenia. Trvá to len pár sekúnd.

8. Keď uvidíte „Pridané úspešne“ stlačte „Hotovo“. Pozrite sa na print screen V.

9. Uvidíte obrazovku „Welcome Home“, potom by ste mali stlačiť ikonu vypnutia „OFF“, aby ste sa zmenili na zapnutie „ON“, aby ste spustili prevádzku rovnakým spôsobom, ako je popísané pre ovládanie pomocou diaľkového ovládača (4). Upozornenie: Hlavná riadiaca doska má pamäťovú funkciu, keď je zariadenie pripravené na spustenie, ale v stave zastavenia, hlavná riadiaca doska si môže zapamätať inicializáciu pracovného režimu. Keď jednotku zapnete, bude fungovať v rovnakom režime ako naposledy, nie je potrebné znovu nastavovať pracovný režim. (Táto podmienka nie je dostupná, keď je jednotka v režime AUTO „J“.)

1. Posunutím zadného krytu otvorte a odstráňte izolačnú fóliu z batérií.

4. Aby ste predišli znečisteniu životného prostredia, vyberte použité batérie a bezpečne a vhodným spôsobom ich zlikvidujte. Ak chcete ovládať zariadenie, namierte diaľkový ovládač na prijímač signálu. Diaľkový ovládač bude ovládať zariadenie na vzdialenosť 5 metrov, keď namieri na prijímač signálu zariadenia. OCHRANNÉ ZARIADENIA Ochranné zariadenie sa môže spustiť a zastaviť spotrebič v prípadoch uvedených nižšie:

1. v režime chladenia: teplota vnútorného vzduchu je vyššia ako 43 °C (109 °F)

2. v režime chladenia: teplota v miestnosti je nižšia ako 15 °C (59 °F)

3. v režime odvlhčovania: teplota v miestnosti je nižšia ako 15°C (59°F).

Ak zariadenie beží v režime chladenia „K“ alebo odvlhčuje „L“ pri otvorených dverách alebo okne po dlhú dobu, keď je relatívna vlhkosť vyššia ako 80 %, z výstupu môže kvapkať rosa. Ochranné zariadenie bude fungovať v nasledujúcich prípadoch:

1. Reštartovanie zariadenia ihneď po zastavení práce alebo zmene zvoleného režimu počas práce musíte počkať 3 minúty.

2. Ak bola zástrčka odpojená, po reštarte sa zariadenie vráti do pôvodného režimu, všetky nastavenia časovača musia byť znova nastavené. POZNÁMKA: V tomto zariadení je ukrytá recyklácia kondenzovanej vody. Skondenzovaná voda sa čiastočne recykluje medzi kondenzátorom a vodnou doskou. Keď hladina vody stúpne na hornú úroveň, rozsvieti sa plavákový spínač a indikátor plnej vody (E4), aby pripomenuli vypustenie vody. Odpojte napájanie, premiestnite spotrebič na vhodné miesto, odstráňte vypúšťaciu zátku a úplne vypustite vodu. Po vypustení opäť nainštalujte zástrčku, inak môže spotrebič vytiecť a spôsobiť vlhkosť vo vašej miestnosti. Ak je spotrebič umiestnený v polohe umožňujúcej odtok vody, môžete tiež pripojiť potrubie k vypúšťaciemu otvoru, aby ste mohli vypustiť vodu. Odtoková rúrka je pridaná k súprave, vnútorný priemer 9 mm, vonkajší priemer 12 mm, materiál: PVC. Riešenie problémov

1) Problém: Nefungujú.

Analýza:158 a) možno je spálená poistka alebo poistka, počkajte 3 minúty a začnite znova, ochranné zariadenie môže brániť fungovaniu zariadenia. c) možno sú vybité batérie v diaľkovom ovládači. d) možno zástrčka nie je správne zapojená.

2) Problém: funguje len krátko

Analýza: a) ak je nastavená teplota blízka izbovej teplote, môžete nastavenú teplotu znížiť. b) možno je výstup vzduchu blokovaný prekážkou. Odstráňte prekážku.

3) Problém: Funguje, ale nechladí

Analýza: a) možno sú otvorené dvere alebo okno. b) je možné, že v tesnej blízkosti sa nachádza iné zariadenie, ktoré funguje ako ohrievač alebo lampa atď. c) vzduchový filter je znečistený, vyčistite ho. d) je zablokovaný výstup alebo prívod vzduchu. f) nastavená teplota je príliš vysoká.

4) Problém: Únik vody počas pohybu.

Analýza: a) pred premiestnením vypustite kondenzát. b) Aby ste predišli úniku vody, umiestnite zariadenie na rovnú zem.

5) Problém: nefunguje a indikátor plnej vody "E4"

Analýza: a) možno nie je zapojený. Takže ho zapojte. b) môže dôjsť k poškodeniu zástrčky alebo zásuvky. Vymeňte poskytovateľom služieb. c) je možné, že poistka je prerušená. Poistku vymeňte u poskytovateľa servisu (špecifikácia: 3,15A/250VAC).

7) Problém: Zariadenie sa automaticky zastaví.

Analýza: a) načasovanie vypnutia alebo dosiahnutá nastavená teplota. Reštartujte ho alebo počkajte na automatické prepnutie.

8) Problém: v režime COOL "K" nie je studený vzduch.

Analýza: a) izbová teplota je nižšia ako nastavená teplota. Je to normálny jav, stroj sa automaticky prepne, keď je teplota v miestnosti vyššia ako nastavená teplota. b) Zariadenie vstupuje do protimrazovej ochrany. Po ukončení protimrazovej ochrany sa zariadenie automaticky prepne.

9) Problém: LED zobrazuje chybový kód "E2"

Analýza: a) snímač izbovej teploty zlyhá alebo sa poškodí. Snímač izbovej teploty vymeňte poskytovateľom servisu.

10) Problém: LED zobrazuje chybový kód "E3"

Analýza: a) snímač olejového potrubia výparníka zlyhá alebo je poškodený. Vymeňte snímač potrubia špirály výparníka poskytovateľom servisu.

1. Pred odpojením od napájania zariadenie najskôr vypnite.

2. Utrite mäkkou a suchou handričkou. Ak je spotrebič veľmi znečistený, použite na čistenie vlažnú vodu pod 40 °C.

3. Na čistenie zariadenia nikdy nepoužívajte prchavé látky, ako je benzín alebo leštiaci prášok.

Údržba vzduchových filtrov Vzduchové filtre je potrebné čistiť každé 2 týždne, ak zariadenie pracuje v extrémne prašnom prostredí. Čistite nasledovne:

1. Najskôr zastavte zariadenie, zatlačte oba vzduchové filtre nahor (obrázok F).

1.a. Ak chcete vybrať prvý vzduchový filter, vytiahnite filter na pravej strane za rukoväť znázornenú na obrázku F1. 1.b. Ak chcete vybrať druhý vzduchový filter, vytiahnite kryt smerom k sebe na miesto zobrazené na obrázku F2. Teraz sa 4 západky ľahko uvoľnia.

2. Pred opätovným zapnutím vyčistite a znovu nainštalujte oba vzduchové filtre.159

Starostlivosť o životné prostredie. Kartónový obal odovzdajte do zberných surovín. Polyetylénové vrecká (PE) vyhoďte do kontajnera na plast. Opotrebený spotrebič odovzdajte na príslušný zberný dvor, nebezpečné látky spotrebiča môžu predstavovať riziko pre životné prostredie. Elektrospotrebič odstráňte tak, aby nedochádzalo j jeho ďalšiemu použitiu. Ak sa v spotrebiči nachádzajú batérie, vyberte ich a odovzdajte ich na zberné miesto osobitne. Spotrebič nevyhadzujte do kontajnera na komunálny odpad! Pozor, nebezpečenstvo požiaru. NEPrepichujte ani nespaľujte. Majte na pamäti, že chladivo nemusí obsahovať zápach. Maximálne množstvo chladiva: 165 g. 3. Ak je nečistota nápadná, umyte ju roztokom saponátu vo vlažnej vode. Po vyčistení ho vysušte na tienenom a chladnom mieste a potom ho znova nainštalujte. Údržba po sezónnom používaní 1. Ak sa zariadenie nebude dlhší čas používať, uistite sa, že ste vytiahli gumenú zátku horného vypúšťacieho otvoru chladiča (8) a gumenú zátku spodného vypúšťacieho otvoru chladiča (9) odtokového otvoru, aby ste mohli vypustiť vodu. . 2. Počas slnečného dňa nechajte spotrebič bežať s ventilátorom len pol dňa, aby sa vnútri spotrebič vysušil a nesplesnivel. 3. Zastavte zariadenie a vytiahnite zástrčku napájacieho kábla, potom vyberte batérie z diaľkového ovládača a zariadenie riadne uložte.
