CR 7853 - Кондиционирование CAMRY - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CR 7853 CAMRY

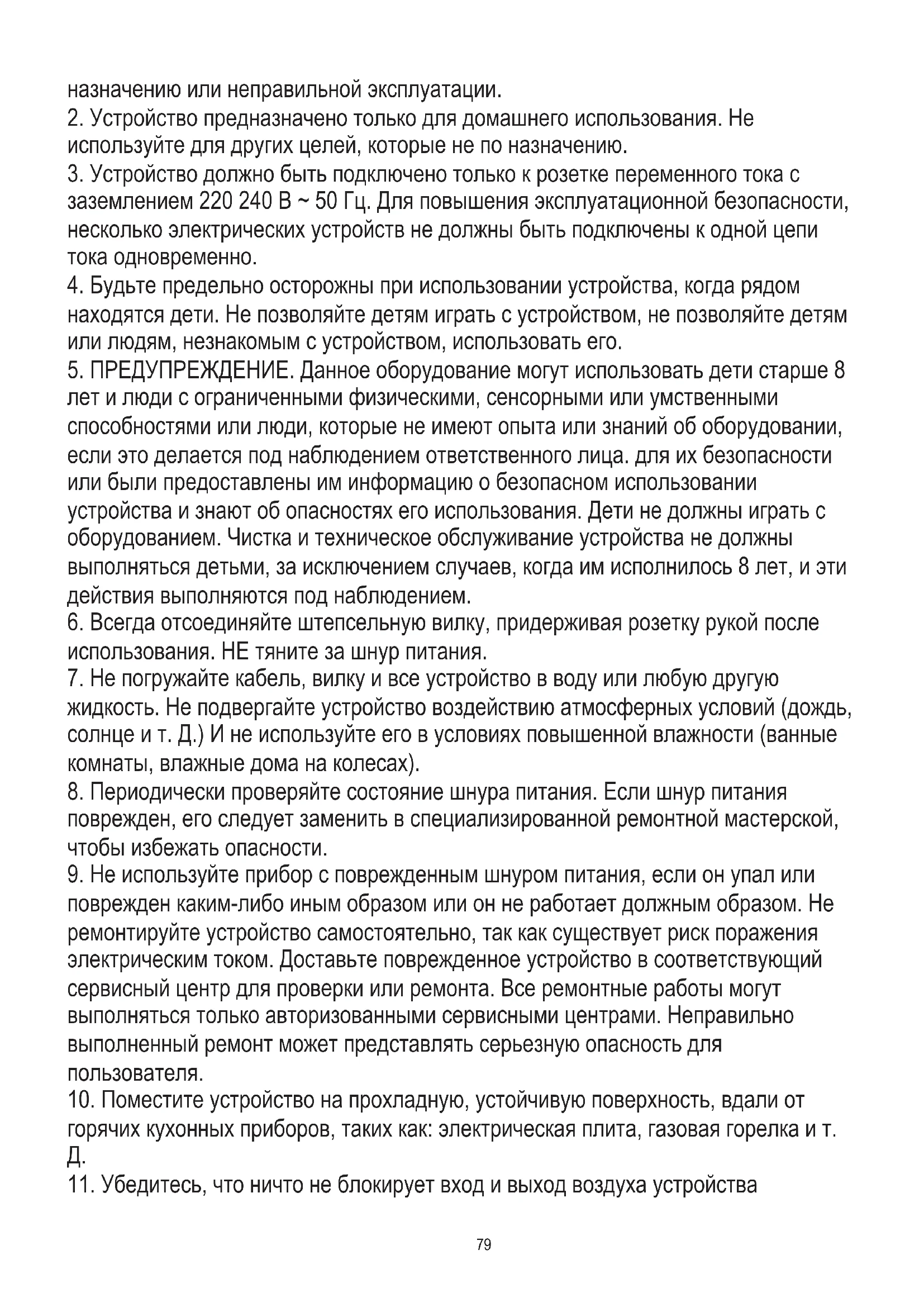

ОБЩИЕ УСЛОВИЯ БЕЗОПАСНОСТИ ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ВНИМАТЕЛЬНО ПРОЧТИТЕ И СОХРАНИТЕ НА БУДУЩЕЕ

1. Перед использованием устройства прочитайте инструкцию по эксплуатации и

следуйте инструкциям, содержащимся в нем. Производитель не несет ответственности за ущерб, вызванный использованием устройства вопреки его79 назначению или неправильной эксплуатации.

2. Устройство предназначено только для домашнего использования. Не

используйте для других целей, которые не по назначению.

3. Устройство должно быть подключено только к розетке переменного тока с

заземлением 220 240 В ~ 50 Гц. Для повышения эксплуатационной безопасности, несколько электрических устройств не должны быть подключены к одной цепи тока одновременно.

4. Будьте предельно осторожны при использовании устройства, когда рядом

находятся дети. Не позволяйте детям играть с устройством, не позволяйте детям или людям, незнакомым с устройством, использовать его.

5. ПРЕДУПРЕЖДЕНИЕ. Данное оборудование могут использовать дети старше 8

лет и люди с ограниченными физическими, сенсорными или умственными способностями или люди, которые не имеют опыта или знаний об оборудовании, если это делается под наблюдением ответственного лица. для их безопасности или были предоставлены им информацию о безопасном использовании устройства и знают об опасностях его использования. Дети не должны играть с оборудованием. Чистка и техническое обслуживание устройства не должны выполняться детьми, за исключением случаев, когда им исполнилось 8 лет, и эти действия выполняются под наблюдением.

6. Всегда отсоединяйте штепсельную вилку, придерживая розетку рукой после

использования. НЕ тяните за шнур питания.

7. Не погружайте кабель, вилку и все устройство в воду или любую другую

жидкость. Не подвергайте устройство воздействию атмосферных условий (дождь, солнце и т. Д.) И не используйте его в условиях повышенной влажности (ванные комнаты, влажные дома на колесах).

8. Периодически проверяйте состояние шнура питания. Если шнур питания

поврежден, его следует заменить в специализированной ремонтной мастерской, чтобы избежать опасности.

9. Не используйте прибор с поврежденным шнуром питания, если он упал или

поврежден каким-либо иным образом или он не работает должным образом. Не ремонтируйте устройство самостоятельно, так как существует риск поражения электрическим током. Доставьте поврежденное устройство в соответствующий сервисный центр для проверки или ремонта. Все ремонтные работы могут выполняться только авторизованными сервисными центрами. Неправильно выполненный ремонт может представлять серьезную опасность для пользователя.

10. Поместите устройство на прохладную, устойчивую поверхность, вдали от

горячих кухонных приборов, таких как: электрическая плита, газовая горелка и т.

11. Убедитесь, что ничто не блокирует вход и выход воздуха устройства80

12. Используйте устройство только на ровной поверхности, чтобы предотвратить

выпадение конденсата.

13. Для обеспечения дополнительной защиты рекомендуется установить

устройство защитного отключения (УЗО) в электрической цепи с номинальным током не более 30 мА. Спросите электрика для этого.

14. Регулярно очищайте воздушный фильтр. Частота очистки зависит от чистоты

15. После выключения машины подождите не менее 5 минут, прежде чем снова

16. Не используйте устройство в солнечных местах. Когда устройство

перегревается, защита от перегрева включает устройство.

17. Чтобы обеспечить эффективное охлаждение, расстояние между боковыми

стенками устройства и стеной, мебелью или шторами должно быть не менее 60 см.

18. Из-за ограниченной производительности устройства, если разница между

целевой температурой и температурой окружающей среды слишком велика, заданная температура может быть не достигнута.

19. Чтобы снизить риск возгорания, поражения электрическим током или травмы

при использовании кондиционера, соблюдайте следующие основные меры предосторожности: а) Подключите к заземленной розетке с 3 контактами. б) Не удаляйте заземляющий контакт. в) Не используйте адаптер. г) Не используйте удлинитель. e) Отключите кондиционер перед обслуживанием. f) Для перемещения и установки кондиционера используйте двух или более

20. Не используйте средства, ускоряющие процесс размораживания или очистки,

кроме тех, которые рекомендованы производителем.

21. Устройство следует хранить в помещении без постоянно работающих

источников возгорания, например: открытого огня, газовых приборов или электрических обогревателей. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ - (рисунок E) Подключите разъемы к воздуховоду отвода воздуха следующим образом:

1. Расширьте вытяжной воздуховод (10), вытягивая два конца воздуховода.

2. Вкрутите выпускной воздуховод (10) в штуцер выпускного воздуховода (11).

3. Подсоедините штуцер воздуховода (11) к устройству.

1. Держите устройство на расстоянии не менее 1 метра от телевизора или радио, чтобы избежать электромагнитных помех.

2. Не подвергайте устройство воздействию прямых солнечных лучей, чтобы избежать обесцвечивания поверхности.

3. Не наклоняйте устройство более чем на 35 ° или вверх ногами во время транспортировки. Если во время транспортировки

устройство перевернулось, положите его правильно и подождите 2-4 часа, прежде чем запускать.

4. Разместите устройство на плоской поверхности с наклоном менее 5 °.

5. Агрегат работает более эффективно в определенных местах комнаты, выберите лучшее место:81

- Рядом с окном дверь или французское окно. - Соблюдайте необходимое расстояние от выхода отработанного воздуха до стены или других препятствий не менее 60 см. - Вытяните воздушный шланг так, чтобы другой конец воздушного шланга имел зазор между оконной дверью, французским окном или отверстием в стене. - Выход или вход воздуха не могут быть заблокированы защитной решеткой или какими-либо препятствиями. Чтобы продлить срок службы блока, слейте конденсат из верхнего (8) и нижнего (9) сливных отверстий охладителя перед тем, как положить блок на хранение в конце сезона. ОПИСАНИЕ УСТРОЙСТВА (рисунки A и B)

1. Панель управления 2. Выход холодного воздуха.

3. Приемник сигнала 4. Пульт дистанционного управления

5. Транспортная ручка 6. Выхлопной канал.

7. Вход испарителя 8. Верхнее сливное отверстие.

9. Дренажное отверстие вниз 10. Воздуховод.

11. Соединитель воздуховода 12. Адаптер оконного выхлопа.

ПАНЕЛЬ УПРАВЛЕНИЯ (рисунок C) A. Кнопка включения / выключения питания B. Кнопка скорости вентилятора C. Кнопка режима D. Кнопка таймера / повышения температуры E. Кнопка таймера / понижения температуры F. Индикатор низкой скорости вентилятора G. Индикатор высокой скорости вентилятора I. Кнопка спящего режима J. Индикатор автоматического режима K. Индикатор режима охлаждения L. Индикатор режима осушения / осушения M. Индикатор режима вентилятора N. Кнопка таймера O. Кнопка колебания R. Индикатор режима нагрева S. Индикатор средней скорости вентилятора T. Индикатор подключения Wi-Fi ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - изображение D Пульт дистанционного управления передает сигналы в систему. Кнопка «A» - если вы нажмете эту кнопку, прибор будет запущен при подаче питания или будет остановлен, когда он будет

Кнопка «B» - нажмите ее последовательно, чтобы выбрать желаемую скорость вентилятора: низкую, среднюю или высокую. Кнопка «C» - нажмите ее, чтобы выбрать режим работы: «J», «K», «L», «M» или «R». Кнопка «D» / «E» - нажимайте для регулировки комнатной температуры и таймера. Кнопка «I» - нажмите, чтобы установить или отменить спящий режим. Кнопка «N» - нажмите для установки времени автоматического выключения и автоматического включения. Кнопка «О» - нажмите, чтобы установить или отменить режим поворота жалюзи. РАБОТА ПАНЕЛИ УПРАВЛЕНИЯ РЕЖИМЫ: АВТОМАТИЧЕСКИЙ / ОХЛАЖДЕНИЕ / ОСУШЕНИЕ / ВЕНТИЛЯТОР / НАГРЕВ

1. Включите устройство.

а) Подключите устройство, и устройство издаст один звуковой сигнал. б) Нажмите кнопку «А», после этого устройство включится. в) Светодиодный диод отображает температуру в помещении и начинает работать в автоматическом режиме.

2. выберите режим работы

Нажмите кнопку «C», чтобы выбрать желаемый режим работы по порядку: Автоматический режим «J» -> режим охлаждения «K» -> режим сушки «L» -> режим вентилятора «M» -> режим нагрева «R»

3. Отрегулируйте температуру.

Температуру можно установить в диапазоне от 15 до 31 ° C. Нажмите кнопку «D» или «E», чтобы увеличить или уменьшить температуру на 1 ° C, нажав один раз. Светодиодная панель устройства показывает целевую температуру в течение 5 секунд, а затем отображает температуру в помещении.

4. Отрегулируйте скорость вентилятора.

Нажмите кнопку «B», чтобы выбрать желаемую скорость вращения вентилятора, отображаемую последовательно: Низкая скорость «F» -> Средняя скорость «S» -> Высокая скорость «G»

При повторном нажатии кнопки «А» устройство издаст звуковой сигнал «ди» и перестанет работать.

6. Нажмите кнопку «I», чтобы войти в спящий режим устройства.

7. Нажмите кнопку «N», чтобы установить выключение по времени.

8. Нажмите кнопку «O», чтобы установить колебание качания воздуха вверх-вниз.82

ПРИНЦИП РАБОТЫ КАЖДОГО РЕЖИМА: АВТО «J» режим: После выбора режима «J» датчик температуры в помещении срабатывает автоматически и выбирает один из следующих режимов работы: - Когда температура в помещении ≥24 ℃, блок автоматически выбирает режим охлаждения «K».

- Когда температура в помещении = 23 ℃, установка автоматически выбирает режим вентилятора «M.».

- Когда температура в помещении ≤ 22 ℃, агрегат автоматически выбирает режим обогрева «R». Режим осушения «L»:

1. Верхний центробежный вентилятор будет работать на низкой скорости, и скорость не может быть отрегулирована.

2. Компрессор остановится через 8 минут работы, а затем снова запустится через 6 минут.

3. Устройство работает в режиме осушения с постоянной температурой, и регулировка температуры неэффективна.

ПРЕДУПРЕЖДЕНИЕ: При эксплуатации устройства в условиях переменной влажности сливное отверстие (9) нижнего охладителя должно быть постоянно открытым и обеспечивать постоянный слив воды. Для комфортного слива воды используйте прилагаемую пластиковую трубку. ОХЛАЖДЕНИЕ "К" режим:

1. Когда температура в помещении выше, чем температура, установленная на панели управления, компрессор запускается.

2. Когда температура в помещении ниже, чем заданная температура на панели управления, компрессор останавливается и

верхний вентилятор работает с исходной заданной скоростью. Режим вентилятора «М»:

1. Верхний центробежный вентилятор работает с заданной скоростью, а компрессор не работает.

2. Регулировка температуры неэффективна.

1. Когда температура в помещении выше установленной, устройство автоматически прекращает функцию обогрева.

2. Когда температура в помещении ниже установленной, устройство автоматически запускает функцию обогрева.

Таймер срабатывания «N»:

1. Нажмите кнопку «N», чтобы установить время автоматического выключения во время работы устройства.

2. Нажмите кнопку «N», чтобы установить время автоматического включения, пока устройство находится в состоянии

3. Время можно регулировать в диапазоне от 1 часа до 24 часов, нажимая кнопку «D» для увеличения или «E» для

уменьшения периода работы устройства. Спящий режим "I" операция

1. Работа в спящем режиме, когда блок находится в режиме охлаждения «K» и режима обогрева «R».

2. Нажмите кнопку «I» в режиме охлаждения «K», после чего установка перейдет в спящий режим, а верхний центробежный

вентилятор автоматически переключится на низкую скорость. Установленная температура повысится на 1 ℃ через один час и увеличится на 2 ℃ через два часа. Через шесть часов установка перестанет работать.

3. Нажмите кнопку «I» в режиме нагрева «R», устройство перейдет в спящий режим, а верхний центробежный вентилятор

автоматически переключится на низкую скорость. Установленная температура снизится на 1 ℃ через один час и снизится на 2 ℃ через два часа. Через шесть часов установка перестанет работать. Поворотный режим работы «О»: Когда устройство включено, нажмите кнопку «O», вертикальные жалюзи включатся или выключатся. Когда включен режим качания, жалюзи могут качаться вверх и вниз в пределах 60 градусов. Снова нажмите кнопку «O», жалюзи перестанут

Функция WI-FI - Подключение Обращаем ваше внимание на то, что внешний вид скриншотов, показанных на странице 4, может быть изменен «Туя Смарт» в результате технологического развития с момента производства продукта до даты покупки данного устройства, однако общий принцип подключения описано ниже:

1. Загрузите приложение «Туя Смарт» на свой смартфон.

2. Затем «добавить устройство». Посмотрите на экран печати I.

3. Нажать на иконку папки «Крупная бытовая техника».83

4. Нажмите на значок папки «Переносные кондиционеры (WI-FI)». Посмотрите на экран печати II.

5. Выберите «2,4G Hz Wi-Fi» (поле пароля пусто, введите пароль) и нажмите «Далее». Посмотрите на экран печати III.

6. На экране: «Сначала перезагрузите устройство», нажмите «Убедитесь, что индикатор быстро мигает» и нажмите

«ДАЛЕЕ». Посмотрите на экран печати IV. Предупреждение: Если на вашем устройстве индикатор Wi-Fi «T» не мигает быстро, установите устройство в вертикальное положение и удерживайте кнопку таймера / повышения температуры «D» в течение нескольких секунд, затем загорится индикатор Wi-Fi. мигать.

7. Теперь вы видите экран «Добавление устройства» и прогресс процесса добавления устройства. Это займет всего

8. Когда вы увидите «Успешно добавлено», нажмите «Готово». Посмотрите на экран для печати V.

9. Вы увидите экран «Добро пожаловать домой», затем нажмите значок выключателя «ВЫКЛ», чтобы переключиться на

«ВКЛ», чтобы начать работу так же, как описано для работы с пультом дистанционного управления (4). Уведомление: Основная плата управления имеет функцию памяти, когда устройство готово к работе, но в состоянии остановки, основная плата управления может запомнить инициализацию рабочего режима. Когда вы включаете устройство, он будет работать так же, как и в прошлый раз, без необходимости снова сбрасывать рабочий режим. (Это условие недоступно, когда устройство находится в автоматическом режиме "J".) ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Сдвиньте заднюю крышку, чтобы открыть, и снимите изолирующую пленку с батареек.

2. Вставьте батарейки в слот, они должны соответствовать знакам «+» и «-» на пульте дистанционного управления.

3. Если устройство не используется долгое время, выньте батареи.

4. Во избежание загрязнения окружающей среды извлеките использованные батареи и утилизируйте их безопасным

образом и надлежащим образом. Чтобы управлять устройством, направьте пульт дистанционного управления на приемник сигнала. Пульт дистанционного управления будет управлять устройством на расстоянии 5 метров при наведении на приемник сигнала устройства. ЗАЩИТНЫЕ УСТРОЙСТВА Защитное устройство может сработать и остановить прибор в следующих случаях:

1. в режиме охлаждения: температура воздуха в помещении выше 43 ° C (109 ° F)

2. в режиме охлаждения: температура в помещении ниже 15 ° C (59 ° F).

3. в режиме осушения: температура в помещении ниже 15 ° C (59 ° F).

Если устройство работает в режиме охлаждения «K» или осушения «L» с открытой дверцей или окном в течение длительного времени при относительной влажности выше 80%, из выпускного отверстия может капать роса. Защитное устройство сработает в следующих случаях:

1. Перезагрузив устройство сразу после остановки работы или изменения выбранного режима во время работы,

необходимо подождать 3 минуты.

2. Если заглушка была удалена, после перезапуска устройство вернется в исходный режим, все настройки таймера

необходимо установить заново. ВНИМАНИЕ: внутри этого устройства скрыта рециркуляция конденсированной воды. Конденсатор частично рециркулирует между конденсатором и водяной пластиной. Когда уровень воды поднимается до верхнего уровня, поплавковый выключатель и индикатор заполнения воды (E4) загораются, напоминая о сливах воды. Отключите электропитание, переместите прибор в подходящее место, снимите сливную пробку, полностью слейте воду. После слива установите пробку на место, иначе прибор может протечь и намокнет ваша комната. Если прибор установлен в положение, позволяющее слить воду, вы также можете подсоединить трубу к сливному отверстию, чтобы слить воду. В комплект добавляется сливная труба, внутренний диаметр 9мм, внешний диаметр 12мм, материал: ПВХ. Исправление проблем

1) Беда: не работает.

а) возможно срабатывание предохранителя или предохранитель перегорел, подождите 3 минуты и запустите снова, предохранительное устройство может препятствовать работе устройства. c) возможно, батарейки в пульте дистанционного управления разрядились. г) возможно, вилка неправильно вставлена.

2) Проблема: работает только на короткое время

а) если установленная температура близка к комнатной, вы можете понизить установленную температуру.84 б) возможно, выход воздуха заблокирован препятствием. Устраните препятствие.

3) Проблема: работает, но не остывает

а) возможно, дверь или окно открыты. б) возможно, в непосредственной близости находится другой прибор, работающий от тепла, например, обогреватель или лампа и т. д. в) воздушный фильтр загрязнен, очистите его. г) воздухозаборник или выходное отверстие заблокировано. е) установленная температура слишком высока.

4) Проблема: утечка воды при движении.

а) перед перемещением слейте конденсат. б) во избежание протечки воды размещайте устройство на ровной поверхности.

5) Неисправность: Не работает и индикатор заполнения воды "Е4"

а) вытащите резиновую пробку, чтобы слить воду. б) если он часто бывает в таком состоянии, обратитесь к квалифицированному техническому специалисту. Исправление проблем

6) Проблема: устройство не запускается.

а) может быть не подключен. Итак, подключите его. б) возможно повреждение вилки или розетки. Замените поставщиком услуг. в) возможно, перегорел предохранитель. Замените предохранитель у поставщика услуг (спецификация: 3,15 А / 250 В переменного тока).

7) Проблема: устройство автоматически останавливается.

а) отключение по времени или достижение заданной температуры. Перезагрузите его или дождитесь автоматического переключения.

8) Проблема: нет холодного воздуха в режиме ОХЛАЖДЕНИЕ «К».

а) комнатная температура ниже установленной. Это нормальное явление, машина автоматически переключается, когда температура в помещении выше установленной. б) Устройство входит в защиту от замерзания. Устройство автоматически переключится после срабатывания защиты от замерзания.

9) Неисправность: светодиодный индикатор отображает код неисправности «E2».

а) датчик температуры в помещении вышел из строя или поврежден. Замените датчик температуры в помещении у поставщика услуг.

10) Неисправность: светодиодный индикатор отображает код неисправности «E3».

а) датчик маслопровода испарителя вышел из строя или поврежден. Замените датчик трубы змеевика испарителя в сервисной службе.

11) Неисправность: светодиодный индикатор отображает код неисправности «E4».

а) предупреждение о полном заполнении водой. Слейте воду. ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Обслуживание устройства

1. Перед отключением от источника питания выключите устройство.

2. Протрите мягкой сухой тканью. Если прибор очень грязный, используйте теплую воду при температуре ниже 40 ° C.

3. Никогда не используйте летучие вещества, такие как бензин или полировальный порошок, для очистки устройства.

Обслуживание воздушных фильтров Если устройство работает в очень запыленной среде, необходимо очищать воздушные фильтры каждые 2 недели. Очистите следующим образом:

1. Сначала остановите устройство, поднимите оба воздушных фильтра (Рисунок F).

1.a. Чтобы снять первый воздушный фильтр, вытяните фильтр с правой стороны за ручку, показанную на рисунке F1. 1.b. Чтобы снять второй воздушный фильтр, потяните крышку наружу на себя в месте, показанном на рисунке F2. Теперь 4 защелки будут отпущены легко.

2. Очистите и снова установите оба воздушных фильтра перед повторным включением.

3. Если грязь заметна, промойте ее раствором моющего средства в теплой воде. После очистки высушите его в затененном85

и прохладном месте, а затем снова установите. Уход после сезонного использования

1. Если устройство не будет использоваться в течение длительного времени, обязательно вытащите резиновую заглушку из

верхнего дренажного отверстия охладителя (8) и резиновую заглушку из дренажного отверстия охладителя (9) дренажного порта, чтобы слить воду. .

2. В солнечный день дайте прибору работать с вентилятором только на полдня, чтобы высушить прибор внутри и

предотвратить появление плесени.

3. Остановите устройство и вытащите вилку шнура питания, затем выньте батарейки из пульта дистанционного управления

и храните устройство надлежащим образом.

4. Очистите воздушный фильтр и установите его на место.

5. Снимите воздушные шланги и храните их должным образом, плотно закрыв отверстие.

ТЕХНИЧЕСКИЕ ДАННЫЕ: Холодопроизводительность (БТЕ): 9000 БТЕ / час Холодопроизводительность (Вт): 2600 Вт Энергопотребление (охлаждение) Вт: 950 Вт Тепловая мощность (БТЕ): 7000 БТЕ / час Тепловая мощность (Вт): 2000 Вт Энергопотребление (нагрев) Вт: 750 Вт Напряжение 220-240 В ~ 50 Гц Громкость: <= 65 дБ Расход воздуха: 350 м3 / ч Энергетический класс: A Таймер: 24 часа Вес охлаждающей жидкости R290: макс. 165 грамм Заботясь об окружающей среде.. Упаковку из картона передайте,пожалуйста, на макулатуру. Полиэтиленовые мешки (РЕ) выкидать в резервуар для пластмассы. Изношенное устройство надо передать в соответствующую точку хранения, так как находящиесяв устройствеопасные составляющие могут являться угрозой для окружающей среды. Электрическое устройство надо передать таким образом, чтобы ограничить его повторное употребление и использование. Если в устройстве находятся батареи, их надо вытянуть и передать в точку хранения отдельно. Устройство не выкидать в резервуар для коммунальных отходов! Осторожно, опасность пожара. НЕ прокалывать и не сжигать. Помните, что хладагент не может содержать запах. Максимальное количество заправляемого хладагента: 165 г. ITALIANO
