MANUAL DE UTILIZARE CR 7853 CAMRY

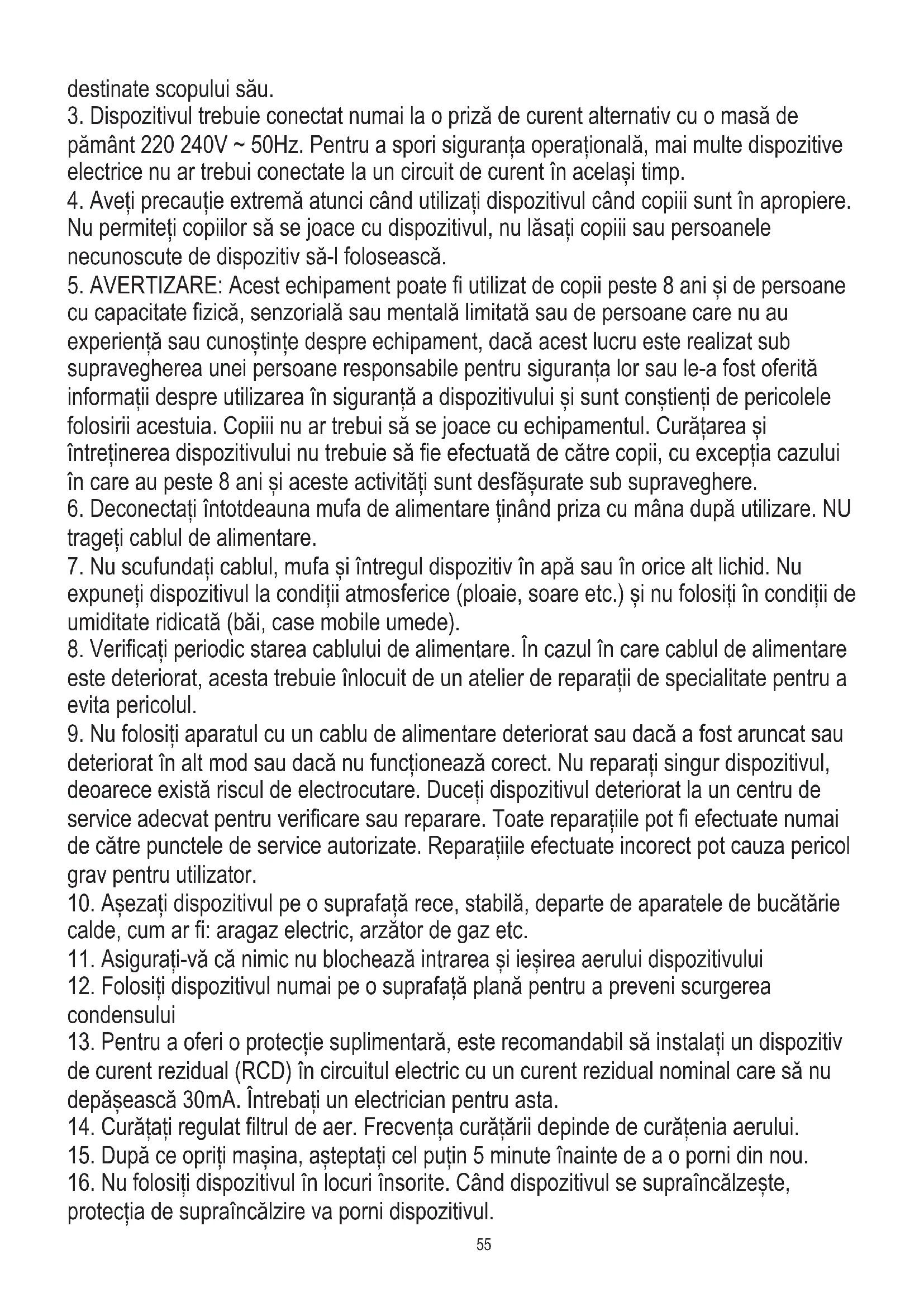

1. Înainte de a utiliza dispozitivul, citiți manualul de operare și urmați instrucțiunile

conținute de acesta. Producătorul nu este responsabil pentru daunele cauzate de utilizarea dispozitivului contrar scopului intenționat sau a funcționării necorespunzătoare a acestuia.

2. Aparatul este numai pentru uz casnic. Nu folosiți în alte scopuri care nu sunt55

destinate scopului său.

3. Dispozitivul trebuie conectat numai la o priză de curent alternativ cu o masă de

pământ 220 240V ~ 50Hz. Pentru a spori siguranța operațională, mai multe dispozitive electrice nu ar trebui conectate la un circuit de curent în același timp.

4. Aveți precauție extremă atunci când utilizați dispozitivul când copiii sunt în apropiere.

Nu permiteți copiilor să se joace cu dispozitivul, nu lăsați copiii sau persoanele necunoscute de dispozitiv să-l folosească.

5. AVERTIZARE: Acest echipament poate fi utilizat de copii peste 8 ani și de persoane

cu capacitate fizică, senzorială sau mentală limitată sau de persoane care nu au experiență sau cunoștințe despre echipament, dacă acest lucru este realizat sub supravegherea unei persoane responsabile pentru siguranța lor sau le-a fost oferită informații despre utilizarea în siguranță a dispozitivului și sunt conștienți de pericolele folosirii acestuia. Copiii nu ar trebui să se joace cu echipamentul. Curățarea și întreținerea dispozitivului nu trebuie să fie efectuată de către copii, cu excepția cazului în care au peste 8 ani și aceste activități sunt desfășurate sub supraveghere.

6. Deconectați întotdeauna mufa de alimentare ținând priza cu mâna după utilizare. NU

trageți cablul de alimentare.

7. Nu scufundați cablul, mufa și întregul dispozitiv în apă sau în orice alt lichid. Nu

expuneți dispozitivul la condiții atmosferice (ploaie, soare etc.) și nu folosiți în condiții de umiditate ridicată (băi, case mobile umede).

8. Verificați periodic starea cablului de alimentare. În cazul în care cablul de alimentare

este deteriorat, acesta trebuie înlocuit de un atelier de reparații de specialitate pentru a evita pericolul.

9. Nu folosiți aparatul cu un cablu de alimentare deteriorat sau dacă a fost aruncat sau

deteriorat în alt mod sau dacă nu funcționează corect. Nu reparați singur dispozitivul, deoarece există riscul de electrocutare. Duceți dispozitivul deteriorat la un centru de service adecvat pentru verificare sau reparare. Toate reparațiile pot fi efectuate numai de către punctele de service autorizate. Reparațiile efectuate incorect pot cauza pericol grav pentru utilizator.

10. Așezați dispozitivul pe o suprafață rece, stabilă, departe de aparatele de bucătărie

calde, cum ar fi: aragaz electric, arzător de gaz etc.

11. Asigurați-vă că nimic nu blochează intrarea și ieșirea aerului dispozitivului

12. Folosiți dispozitivul numai pe o suprafață plană pentru a preveni scurgerea

13. Pentru a oferi o protecție suplimentară, este recomandabil să instalați un dispozitiv

de curent rezidual (RCD) în circuitul electric cu un curent rezidual nominal care să nu depășească 30mA. Întrebați un electrician pentru asta.

14. Curățați regulat filtrul de aer. Frecvența curățării depinde de curățenia aerului.

15. După ce opriți mașina, așteptați cel puțin 5 minute înainte de a o porni din nou.

16. Nu folosiți dispozitivul în locuri însorite. Când dispozitivul se supraîncălzește,

protecția de supraîncălzire va porni dispozitivul.56

17. Pentru a asigura o răcire eficientă, trebuie să existe o distanță de cel puțin 60 cm

între pereții laterali ai dispozitivului și peretele sau mobilierul sau perdelele.

18. Datorită performanței limitate a dispozitivului, dacă diferența dintre temperatura țintă

și temperatura ambiantă este prea mare, este posibil ca temperatura țintă să nu fie atinsă.

19. Pentru a reduce riscul de incendiu, electrocutare sau vătămare la utilizarea

aparatului de aer condiționat, respectați următoarele precauții de bază: a) Conectați-vă la o priză împământată cu 3 pini. b) Nu îndepărtați pronta de împământare. c) Nu folosiți adaptorul. d) Nu folosiți un prelungitor. e) Deconectați aparatul de aer condiționat înainte de întreținere. f) Folosiți două sau mai multe persoane pentru a muta și instala aerul conditionat.

20. Nu folosiți agenți care accelerează procesul de decongelare sau curățare, altele

decât cele recomandate de producător.

21. Dispozitivul trebuie depozitat într-o cameră fără surse de aprindere constantă, de

exemplu: foc deschis, aparate cu gaz sau încălzitoare electrice. ÎÎNAINTE DE PRIMA UTILIZARE – (poza E) Conectați conectorii la conducta de evacuare a aerului după cum urmează:

1. Extindeți conducta de evacuare a aerului (10) trăgând cele două capete ale conductei.

2. Înșurubați conducta de evacuare a aerului (10) în conectorul conductei de evacuare a aerului (11).

3. Conectați conectorul conductei de evacuare a aerului (11) la dispozitiv.

1. Țineți unitatea la cel puțin 1 metru distanță de televizor sau radio pentru a evita interferențele electromagnetice.

2. Nu expuneți unitatea la lumina directă a soarelui pentru a evita estomparea culorii suprafeței.

3. Nu înclinați unitatea mai mult de 35° sau cu susul în jos în timpul transportului. Dacă dispozitivul a fost răsturnat în timpul transportului, puneți-l jos corect și așteptați 2-4 ore înainte de a-l porni.

4. Așezați unitatea pe o suprafață plană, cu o înclinare mai mică de 5°.

5. Unitatea funcționează mai eficient în anumite locații ale camerei, selectați cea mai bună locație:

- Lângă o fereastră, o uşă sau o fereastră franţuzească. - Păstrați distanța necesară de la evacuarea aerului de retur până la perete sau alte obstacole de cel puțin 60 cm. - Extindeți furtunul de aer pentru a vă asigura că celălalt capăt al furtunului de aer are spațiu liber între ușa ferestrei, fereastra sau orificiul din perete. - Ieșirea sau admisia aerului nu poate fi blocată de grila de protecție sau de orice obstacol. Pentru a prelungi durata de viață a unității, scurgeți apa condensată din orificiile de scurgere superioare (8) și inferioare (9) a răcitorului înainte de a depozita unitatea la sfârșitul sezonului. DESCRIEREA DISPOZITIVULUI (imaginile A si B)

7. Admisia vaporizatorului 8. Orificiul superior de scurgere

9. Orificiul de scurgere în jos 10. Conductă de evacuare a aerului

11. Conector al conductei de evacuare a aerului 12. Adaptor de evacuare pentru fereastră

PANOUL DE CONTROL (imaginea C) A. Buton de pornire ON/OFF B. Buton de viteza ventilatorului C. Butonul de mod D. Butonul de cronometru/creștere temperatură E. Buton cronometru/scădere temperatură F. Indicator de viteză scăzută a ventilatorului G. Indicator de viteză mare a ventilatorului I. Buton pentru modul de repaus57 J. Indicator mod automat K. Indicator mod răcire L. Indicator mod dezumidificare/USCARE M. Indicator mod ventilator N. Buton cronometru O. Buton oscilație R. Indicator mod de încălzire S. Indicator de viteză medie a ventilatorului T. Indicator de conexiune Wi-Fi TELECOMANDA – imaginea D Telecomanda transmite semnale către sistem. Butonul „A” - dacă apăsați acest buton, aparatul va fi pornit când este alimentat sau va fi oprit când este în funcțiune. Butonul „B” - apăsați-l în succesiune pentru a selecta viteza dorită a ventilatorului: mică sau medie sau ridicată. Butonul „C” - apăsați-l pentru a selecta modul de funcționare: „J”, „K”, „L”, „M” sau „R”. Butonul "D" / "E" - apăsați pentru a regla temperatura camerei și cronometrul. Butonul „I” - apăsați pentru a seta sau anula modul de repaus. Butonul „N” - apăsați pentru a seta timpul de oprire automată și pornire automată. Butonul „O” - apăsați pentru a seta sau anula modul de balansare a jaluzelelor.

1. Porniți dispozitivul.

a) Conectați dispozitivul și apoi dispozitivul emite un bip o dată. b) Apăsați butonul „A”, apoi dispozitivul se va porni. c) Dioda LED afișează temperatura camerei și începe să funcționeze în modul automat. 2.Alegeți modul de funcționare Apăsați butonul „C” pentru a selecta modul de funcționare dorit după secvență: Mod automat „J” -> Mod răcire „K” -> Mod uscare „L” -> Mod ventilator „M” -> Mod încălzire „R”

3. Reglați temperatura

Temperatura poate fi setată în intervalul 15°-31°C. Apăsați butonul „D” sau „E” pentru a crește sau a scădea temperatura cu 1°C apăsând o dată. Panoul LED al dispozitivului arată temperatura țintă timp de 5 secunde și apoi afișează temperatura camerei.

4. Reglați viteza ventilatorului

Apăsați butonul „B” pentru a selecta viteza dorită a ventilatorului care se arată în secvență: Viteză mică „F” -> Viteză medie „S” -> Viteză mare „G”

Când apăsați din nou butonul „A”, dispozitivul va suna „di” și nu mai funcționează.

6. Apăsați butonul „I” pentru a intra în modul de repaus al. dispozitivului.

7. Apăsați butonul „N” pentru a seta o oprire temporizată.

8. Apăsați butonul „O” pentru a seta oscilația oscilației aerului în sus-jos.

PRINCIPIUL DE FUNCȚIONARE FIECARE MOD: Modul AUTO „J”: Odată ce funcția „J” este selectată, senzorul de temperatură interioară funcționează automat și selectează unul dintre modurile de funcționare de mai jos: - Când temperatura camerei este ≥24 ℃, unitatea va selecta automat modul de răcire modul „K”. sau - Când temperatura camerei = 23 ℃, unitatea va selecta automat modul ventilator „M.”. sau - Când temperatura camerei este ≤ 22 ℃, unitatea va selecta automat modul de încălzire „R”. Dezumidificare modul „L”:

1. Ventilatorul centrifugal superior va funcționa la viteză mică, iar viteza nu poate fi reglată.

2. Compresorul se va opri după 8 minute de funcționare, apoi va funcționa din nou după 6 minute.

3. Dispozitivul adoptă modul de dezumidificare cu temperatură constantă, iar reglarea temperaturii nu este eficientă.

AVERTIZARE: Când utilizați dispozitivul în condiții de umiditate variabilă, orificiul de scurgere al răcitorului de jos (9) trebuie să fie deschis în permanență și să asigure scurgerea constantă a apei. Pentru o scurgere confortabilă a apei, utilizați conducta de plastic inclusă. Modul COOL „K”: 1. Când temperatura camerei este mai mare decât temperatura setată pe panoul de control, compresorul începe să funcționeze. 2. Când temperatura camerei este mai mică decât temperatura setată pe panoul de control, compresorul oprește și ventilatorul superior funcționează la viteza setată inițială.58 Modul ventilator „M.”:

1. Ventilatorul centrifugal superior funcționează la viteza setată, iar compresorul nu funcționează.

2. Reglarea temperaturii nu este eficientă.

Modul de încălzire „R”:

1. Când temperatura camerei este mai mare decât temperatura setată, dispozitivul va opri automat funcția de încălzire.

2. Când temperatura camerei este mai mică decât temperatura setată, dispozitivul va începe automat funcția de încălzire.

Funcționarea temporizatorului „N”:

1. Apăsați butonul „N” pentru a seta timpul de oprire automată în timp ce unitatea funcționează.

2. Apăsați butonul „N” pentru a seta ora de pornire automată în timp ce unitatea este gata.

3. Timpul poate fi reglat într-un interval de la 1 oră la 24 de ore prin apăsarea butonului „D” pentru a crește sau „E” pentru a reduce perioada de funcționare a dispozitivului. Funcționare în modul de repaus „I”.

1. Modul de repaus funcționează când unitatea este în modul de răcire „K” și modul de încălzire „R”.

2. Apăsați butonul „I” în modul de răcire „K”, apoi unitatea va funcționa în modul de repaus, iar ventilatorul centrifugal superior va trece automat la viteză mică. Temperatura setată va crește cu 1 ℃ după o oră și va crește cu 2 ℃ după două ore. După șase ore, unitatea se va opri. 3. Apăsați butonul „I” în modul de încălzire „R”, apoi dispozitivul va funcționa în modul de repaus și ventilatorul centrifugal sus va trece automat la viteză mică. Temperatura setată va scădea cu 1 ℃ după o oră și va scădea cu 2 ℃ după două ore. După șase ore, unitatea se va opri. Funcționare în modul de balansare „O”: Când dispozitivul este pornit, apăsați butonul „O”, fanta verticală se va porni sau se va opri. Când modul de balansare este activat, fanta se poate balansa în sus și în jos cu 60 de grade. Apăsați din nou butonul „O”, fanta va înceta să se balanseze. Funcția WI-FI - Conexiune Vă rugăm să rețineți că aspectul capturilor de ecran afișate la pagina 4 poate fi modificat de „Tuya Smart” ca urmare a dezvoltării tehnologice de la data producției produsului până la data achiziționării acestui dispozitiv, cu toate acestea, principiul general de conectare este descris mai jos:

1. Descărcați aplicația „Tuya Smart” pe telefonul dvs. inteligent.

2. Apoi „adăugați dispozitiv”. Uită-te la ecranul de imprimare I.

3. Apăsați pictograma din folderul „Electrocasnice mari”.

4. Apăsați pictograma din folderul „Aer condiționat portabil (WI-FI)”. Uită-te la ecranul de imprimare II.

5. Alegeți „2,4G Hz Wi-Fi” (câmpul pentru parolă este gol, scrieți-vă parola) apăsați „Următorul”. Uită-te la ecranul de imprimare III. 6. Pe ecran: „Resetați dispozitivul la început” apăsați pe „Confirmați că indicatorul clipește rapid” și apăsați pe „URMĂTOR”. Uită-te la ecranul de imprimare IV. Avertisment: Dacă pe dispozitivul dvs. indicatorul Wi-Fi „T” nu clipește rapid, vă rugăm să setați dispozitivul în poziție stand-up și vă rugăm să țineți apăsat butonul de cronometru/creștere a temperaturii „D” timp de câteva secunde, apoi lampa WI-FI se va aprinde. clipi. 7. Acum vedeți ecranul „Adăugarea dispozitivului” și progresul procesului de adăugare a dispozitivului. Durează doar câteva secunde.

8. Când vedeți „Adăugat cu succes”, apăsați „Terminat”. Uită-te la ecranul de imprimare V.

9. Veți vedea ecranul „Bun venit acasă”, apoi ar trebui să apăsați pictograma dezactivare „OFF” pentru a comuta în comutatorul „ON” pentru a începe funcționarea în același mod cum este descris pentru operarea prin telecomandă (4). Înștiințare: Placa de control principală are funcție de memorie, când dispozitivul este gata de funcționare, dar în stare de oprire, placa de control principală poate memora inițializarea modului de lucru. Când porniți unitatea, va funcționa ca aceeași activare a modului de lucru ca data trecută, nu este nevoie să resetați din nou modul de lucru. (Această condiție nu este disponibilă când unitatea este în modul AUTO „J”.) TELECOMANDA

1. Glisați capacul din spate pentru a deschide și scoateți filmul izolator de pe baterii.

2. Pune bateriile în interiorul slotului, trebuie să corespundă semnelor „+” și „-” de pe telecomandă.

3. Dacă nu folosiți dispozitivul pentru o perioadă lungă de timp, scoateți bateriile.

4. Pentru a preveni poluarea mediului, scoateți bateriile uzate și aruncați în siguranță și în mod corespunzător.

Pentru a opera dispozitivul, îndreptați telecomanda spre receptorul de semnal. Telecomanda va acționa dispozitivul la o distanță de 5 metri atunci când va îndrepta către receptorul de semnal al. dispozitivului.59

DISPOZITIVE DE PROTECTIE

Dispozitivul de protecție poate declanșa și opri aparatul în cazurile enumerate mai jos:

1. în modul de răcire: temperatura aerului din interior este peste 43°C (109°F)

2. în modul de răcire: temperatura camerei este sub 15°C (59°F)

3. în modul de dezumidificare: temperatura camerei este sub 15°C (59°F).

Dacă dispozitivul funcționează în modul de răcire „K” sau dezumidificare „L” cu ușa sau fereastra deschisă pentru o perioadă lungă de timp, când umiditatea relativă este peste 80%, roua poate picura din priză. Dispozitivul de protecție va funcționa în următoarele cazuri: 1. Reporniți dispozitivul imediat după oprirea lucrului sau schimbarea modului selectat în timpul lucrului, trebuie să așteptați 3 minute. 2. Dacă ștecherul a fost scos, după repornire dispozitivul va reveni la modul original, toate setările temporizatorului trebuie setate din nou. OBSERVAȚIE: în această unitate este ascunsă reciclarea apei cu condensare. Apa de condensare este menținută parțial reciclată între condensator și placa de apă. Când nivelul apei se ridică la nivelul superior, întrerupătorul cu plutitor și indicatorul de apă plină (E4) se aprind pentru a reaminti scurgerea apei. Vă rugăm să întrerupeți alimentarea cu energie, mutați aparatul într-un loc adecvat, scoateți dopul de scurgere, evacuați complet apa. După scurgere, reinstalați dopul, altfel aparatul poate curge și vă umezește camera. Dacă aparatul este plasat într-o poziție care permite scurgerea apei, puteți, de asemenea, conecta conducta la orificiul de scurgere pentru a evacua apa. La trus se adaugă conducta de scurgere, diametru interior 9 mm, diametru exterior 12 mm, material: PVC. Depanare

1) Problemă: nu funcționează.

Analiză: a) poate declanșarea protectorului sau siguranța este arsă, vă rugăm să așteptați 3 minute și să începeți din nou, dispozitivul de protecție poate împiedica dispozitivul să funcționeze. c) poate bateriile telecomenzii sunt epuizate. d) poate că ștecherul nu este conectat corect.

2) Problemă: funcționează doar pentru o perioadă scurtă de timp

Analiză: a) dacă temperatura setată este aproape de temperatura camerei, puteți reduce temperatura setată. b) poate orificiul de aer este blocat de un obstacol. Îndepărtați obstacolul.

3) Problemă: funcționează, dar nu se răcește

Analiză: a) poate ușa sau fereastra sunt deschise. b) poate la distanță apropiată există un alt aparat care funcționează la căldură, cum ar fi încălzitor sau lampă, etc. c) filtrul de aer este murdar, vă rugăm să-l curățați. d) ieșirea sau admisia aerului este blocată. f) temperatura setată este prea mare.

4) Problemă: Scurgerea de apă în timpul deplasării.

Analiză: a) scurgeți condensul înainte de mutare. b) pentru a evita scurgerile de apă, vă rugăm să localizați dispozitivul pe un teren plat.

5) Problemă: nu funcționează și udă indicatorul „E4”

Analiză: a) scoateți dopul de cauciuc pentru a evacua apa. b) dacă se află adesea în această stare, vă rugăm să contactați serviciul tehnic calificat. Depanare

6) Problemă: Dispozitivul nu reușește să pornească.

Analiză: a) poate nu este conectat. Deci, conectați-l. b) poate fi deteriorat ștecherul sau priza. Înlocuiți cu furnizorul de servicii. c) poate siguranța ruptă. Înlocuiți siguranța de către furnizorul de servicii (specificație: 3,15A/250VAC).

7) Problemă: Dispozitivul se oprește automat.

Analiză: a) cronometrare oprită sau temperatura setată atinsă. Reporniți-l sau așteptați comutarea automată.

8) Problemă: fără aer rece în modul COOL „K”.

Analiză: a) temperatura camerei este mai mică decât temperatura setată. Este un fenomen normal, mașina se va comuta automat în timp ce60 temperatura camerei este mai mare decât temperatura setată. b) Dispozitivul intră în protecție împotriva înghețului. Dispozitivul se va comuta automat după terminarea protecției împotriva înghețului.

9) Problemă: LED-ul afișează codul de eroare „E2”

Analiză: a) senzorul de temperatură a camerei se defectează sau se deteriorează. Înlocuiți senzorul de temperatură a camerei de către furnizorul de servicii.

10) Problemă: LED-ul afișează codul de eroare „E3”

Analiză: a) senzorul conductei de ulei al vaporizatorului este defect sau deteriorat. Înlocuiți senzorul conductei serpentinei vaporizatorului de către furnizorul de servicii.

11) Problemă: LED-ul afișează codul de eroare „E4”

Analiză: a) avertizare de plin cu apă. Scurgeți apa.

CURATENIE SI MENTENANTA

Întreținerea dispozitivului

1. Opriți mai întâi dispozitivul înainte de a deconecta de la sursa de alimentare.

2. Ștergeți cu o cârpă moale și uscată. Utilizați apă călduță sub 40°C pentru a curăța dacă aparatul este foarte murdar.

3. Nu utilizați niciodată substanțe volatile, cum ar fi benzina sau praful de lustruit, pentru a curăța dispozitivul.

Întreținere filtre de aer Este necesara curatarea filtrelor de aer la fiecare 2 saptamani daca aparatul functioneaza intr-un mediu extrem de praf. Curățați după cum urmează:

1. Opriți mai întâi dispozitivul, împingeți în sus ambele filtre de aer (Imaginea F).

1.a. Pentru a îndepărta primul filtru de aer, scoateți în partea dreaptă filtrul cu mânerul prezentat în imaginea F1. 1.b. Pentru a scoate cel de-al doilea filtru de aer, trageți capacul în exterior spre dvs. în locul indicat în imaginea F2. Acum 4 zăvoare se vor elibera ușor.

2. Curăţaţi şi reinstalaţi ambele filtre de aer înainte de a porni din nou.

3. Dacă murdăria este vizibilă, spălați-o cu o soluție de detergent în apă călduță. După curățare, uscați-l într-un loc umbrit și răcoros, apoi reinstalați-l. Întreținere după utilizarea sezonieră 1. Dacă dispozitivul nu va folosi mai mult timp, asigurați-vă că ați scos dopul de cauciuc al orificiului de scurgere al răcitorului de sus (8) și dopul de cauciuc în jos orificiul de scurgere al răcitorului (9) al orificiului de scurgere, pentru a scurge apa. . 2. Țineți aparatul în funcțiune cu ventilator doar o jumătate de zi în timpul unei zile însorite pentru a usca aparatul în interior și pentru a preveni mucegaiul. 3. Opriți dispozitivul și scoateți ștecherul cablului de alimentare, apoi scoateți bateriile telecomenzii și depozitați dispozitivul în mod corespunzător.

4. Curăţaţi filtrul de aer şi reinstalaţi-l.

5. Scoateți furtunurile de aer și depozitați-le corespunzător și acoperiți etanș orificiul.

DATE TEHNICE: Capacitate de racire (BTU): 9000 BTU/ora Capacitate de racire (wati): 2600W Consum de energie (răcire) W: 950 W Capacitate de incalzire (BTU): 7000 BTU/ora Capacitate de incalzire (wati): 2000W Consum de energie (încălzire) W: 750 W Tensiune 220-240V~ 50Hz Volumul: <= 65dB Debit aer: 350 m3/h Clasa energetica: A Cronometru: 24 de ore Greutate lichid de răcire R290: max. 165 de grame Atenție, risc de incendiu. NU străpungeți și nu ardeți. Rețineți că agentul frigorific nu poate conține miros. Cantitatea maximă de încărcare a agentului frigorific: 165g. Din grija pentru mediul înconjurător. Ambalajele din carton vă rugăm să le transmiteţi şa centrele de maculatură. Sacii din polietilenă (PE) trebuie aruncate în recipientele pentru materialele plastice. Dispozitivul uzat trebuie transmis la punctul corespunzător de depozitare, deoarece componentele periculoase care se găsesc în dispozitiv pot fi foarte periculoase pentru mediul înconjurător. Dispozitivul electric trebuie transmis în aşa fel încât să se limiteze utilizarea lui repetată. Dacă în dispozitiv se găsesc baterii acestea trebuiesc scoase şi transmise către punctul de depozitare a acestora, separat.61 BOSANSKI
