BRUKSANVISNING CR 7853 CAMRY

1. Läs bruksanvisningen innan du använder enheten och följ instruktionerna i den.

Tillverkaren ansvarar inte för skador orsakade av att använda enheten i strid med dess avsedda syfte eller felaktig användning.

2. Enheten är endast avsedd för hemmabruk. Använd inte för andra ändamål som inte

3. Enheten ska endast anslutas till ett vägguttag med ett jordat 220 240V ~ 50Hz. För

att öka driftsäkerheten bör flera elektriska enheter inte anslutas till en strömkrets samtidigt.

4. Var försiktig när du använder enheten när barn är i närheten. Låt inte barn leka med

enheten, låt inte barn eller personer som inte känner till enheten använda den.

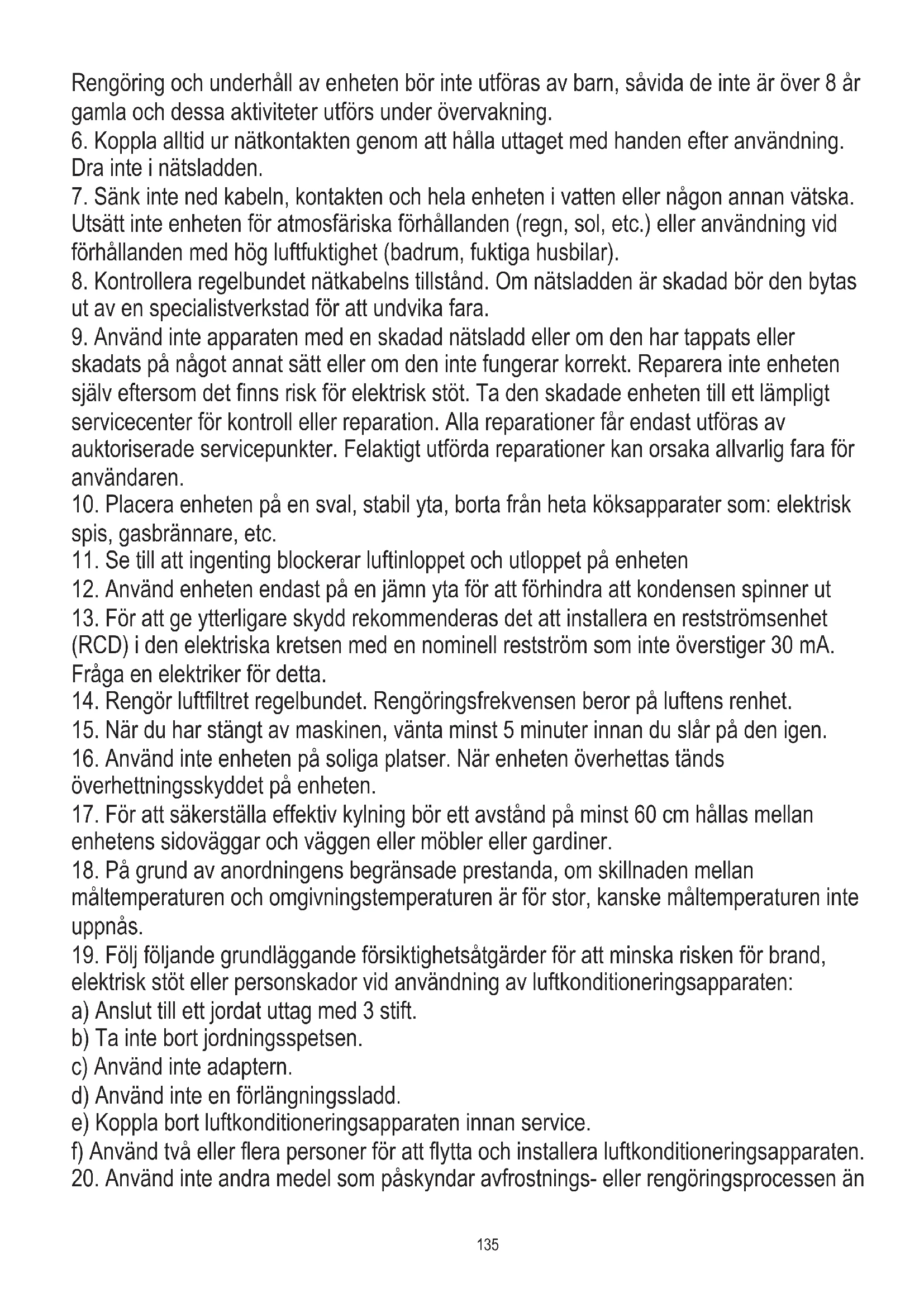

5. VARNING: Denna utrustning får användas av barn över 8 år och personer med

begränsad fysisk, sensorisk eller mental förmåga, eller personer som inte har erfarenhet eller kunskap om utrustningen, om detta görs under övervakning av en ansvarig person för deras säkerhet eller har fått dem information om säker användning av enheten och är medvetna om farorna med att använda den. Barn ska inte leka med utrustningen.135 Rengöring och underhåll av enheten bör inte utföras av barn, såvida de inte är över 8 år gamla och dessa aktiviteter utförs under övervakning.

6. Koppla alltid ur nätkontakten genom att hålla uttaget med handen efter användning.

Dra inte i nätsladden.

7. Sänk inte ned kabeln, kontakten och hela enheten i vatten eller någon annan vätska.

Utsätt inte enheten för atmosfäriska förhållanden (regn, sol, etc.) eller användning vid förhållanden med hög luftfuktighet (badrum, fuktiga husbilar).

8. Kontrollera regelbundet nätkabelns tillstånd. Om nätsladden är skadad bör den bytas

ut av en specialistverkstad för att undvika fara.

9. Använd inte apparaten med en skadad nätsladd eller om den har tappats eller

skadats på något annat sätt eller om den inte fungerar korrekt. Reparera inte enheten själv eftersom det finns risk för elektrisk stöt. Ta den skadade enheten till ett lämpligt servicecenter för kontroll eller reparation. Alla reparationer får endast utföras av auktoriserade servicepunkter. Felaktigt utförda reparationer kan orsaka allvarlig fara för användaren.

10. Placera enheten på en sval, stabil yta, borta från heta köksapparater som: elektrisk

spis, gasbrännare, etc.

11. Se till att ingenting blockerar luftinloppet och utloppet på enheten

12. Använd enheten endast på en jämn yta för att förhindra att kondensen spinner ut

13. För att ge ytterligare skydd rekommenderas det att installera en restströmsenhet

(RCD) i den elektriska kretsen med en nominell restström som inte överstiger 30 mA. Fråga en elektriker för detta.

14. Rengör luftfiltret regelbundet. Rengöringsfrekvensen beror på luftens renhet.

15. När du har stängt av maskinen, vänta minst 5 minuter innan du slår på den igen.

16. Använd inte enheten på soliga platser. När enheten överhettas tänds

överhettningsskyddet på enheten.

17. För att säkerställa effektiv kylning bör ett avstånd på minst 60 cm hållas mellan

enhetens sidoväggar och väggen eller möbler eller gardiner.

18. På grund av anordningens begränsade prestanda, om skillnaden mellan

måltemperaturen och omgivningstemperaturen är för stor, kanske måltemperaturen inte uppnås.

19. Följ följande grundläggande försiktighetsåtgärder för att minska risken för brand,

elektrisk stöt eller personskador vid användning av luftkonditioneringsapparaten: a) Anslut till ett jordat uttag med 3 stift. b) Ta inte bort jordningsspetsen. c) Använd inte adaptern. d) Använd inte en förlängningssladd. e) Koppla bort luftkonditioneringsapparaten innan service. f) Använd två eller flera personer för att flytta och installera luftkonditioneringsapparaten.

20. Använd inte andra medel som påskyndar avfrostnings- eller rengöringsprocessen än136

de som rekommenderas av tillverkaren.

21. Enheten ska förvaras i ett rum utan att ständigt använda antändningskällor, till

exempel: öppen eld, gasapparater eller elektriska värmare. INNAN FÖRSTA ANVÄNDNING – (bild E) Anslut anslutningarna till luftutloppskanalen enligt följande:

1. Förläng utluftskanalen (10) genom att dra ut de två ändarna av kanalen.

2. Skruva fast luftutloppskanalen (10) i anslutningen till luftutloppskanalen (11).

3. Anslut kontakten för luftutblåsningskanalen (11) till enheten.

1. Håll enheten minst 1 meter från TV eller radio för att undvika elektromagnetiska störningar.

2. Utsätt inte enheten för direkt solljus för att undvika att ytans färg bleknar.

3. Luta inte enheten mer än 35° eller upp och ner under transport. Om enheten har vänts under transport, lägg ner den på rätt sätt och vänta 2-4 timmar innan du startar den. 4.Placera enheten på en plan yta med mindre än 5° lutning.

5. Enheten fungerar mer effektivt i vissa rumsplatser, välj den bästa platsen:

- Bredvid ett fönster, en dörr eller ett franskt fönster. - Håll erforderligt avstånd från returluftsutloppet till väggen eller andra hinder på minst 60 cm. - Dra ut luftslangen för att säkerställa att den andra änden av luftslangen har ett fritt utrymme mellan fönsterdörren, det franska fönstret eller vägghålet. - Luftutlopp eller intag kan inte blockeras av skyddsgaller eller något hinder. För att förlänga enhetens livslängd, dränera det kondenserade vattnet från de övre (8) och nedre (9) kylare dräneringshålen innan enheten förvaras vid slutet av säsongen. ENHETSBESKRIVNING (bild A och B)

7. Förångarens inlopp 8. Övre dräneringshålet

9. Nedåt dräneringshål 10. Luftutblåsningskanal

11. Anslutning för luftutblåsningskanal 12. Fönsteravgasadapter

KONTROLLPANEL (bild C) A. Strömknapp PÅ/AV B. Fläkthastighetsknapp C. Lägesknapp D. Timer / Temperatur upp-knapp E. Timer / Temperatur ned-knapp F. Indikator för låg hastighet för fläkt G. Fläkt höghastighetsindikator I. Vilolägesknapp J. Automatisk lägesindikator K. Kyllägesindikator L. Indikator för avfuktning/TORKNING M. Indikator för fläktläge N. Timerknapp O. Oscillationsknapp R. Värmelägesindikator S. Fläktmedelhastighetsindikator T. Wi-Fi-anslutningsindikator FJÄRRKONTROLL – bild D Fjärrkontrollen sänder signaler till systemet. Knapp "A" - om du trycker på denna knapp kommer apparaten att startas när den är strömsatt eller stoppas när den är i drift. Knapp "B" - tryck på den i följd för att välja önskad fläkthastighet: låg eller medel eller hög. Knapp "C" - tryck på den för att välja driftläge: "J", "K", "L", "M" eller "R". Knapp "D" / "E" - tryck för att justera rumstemperaturen och timern. Knapp "I" - tryck för att ställa in eller avbryta viloläge. Knapp "N" - tryck för att ställa in tiden för automatisk avstängning och automatisk på. Knapp "O" - tryck för att ställa in eller avbryta ventilens svängningsläge.

a) Anslut enheten och sedan piper enheten en gång.

b) Tryck på "A"-knappen så slås enheten på. c) LED-diod visar rumstemperatur och börjar arbeta i automatiskt läge. 2.Välj driftläge Tryck på "C"-knappen för att välja önskat driftläge i sekvens: Automatiskt läge "J" -> Kylläge "K" -> Torkläge "L" -> Fläktläge "M" -> Värmeläge "R”

3. Justera temperaturen

Temperaturen kan ställas in inom intervallet 15°-31°C. Tryck på knappen “D” eller “E” för att öka eller sänka temperaturen med 1°C genom att trycka en gång. Enhetens LED-panel visar måltemperaturen i 5 sekunder och visar sedan rumstemperaturen.

4. Justera fläkthastigheten

Tryck på knappen "B" för att välja önskad fläkthastighet visas i sekvens: Låg hastighet "F" -> Mellanhastighet "S" -> Hög hastighet "G”

När du trycker på "A"-knappen igen kommer enheten att låta "di" och sluta fungera.

6. Tryck på knappen "I" för att gå in i enhetens viloläge.

7. Tryck på knappen "N" för att ställa in en tidsinställd avstängning.

8. Tryck på knappen "O" för att ställa in luftsvingoscillationen upp och ner..

ARBETSPRINCIP FÖR VARJE LÄGE: AUTO "J" läge: När "J" har valts, fungerar inomhustemperatursensorn automatiskt och den väljer ett av nedanstående driftlägen: - När rumstemperaturen ≥24 ℃ kommer enheten automatiskt att välja kylläge "K" läge. eller - När rumstemperaturen = 23 ℃, kommer enheten automatiskt att välja fläktläge "M.". eller - När rumstemperaturen är ≤ 22 ℃, kommer enheten automatiskt att välja värmeläge "R". Avfuktningsläge "L":

1. Den övre centrifugalfläkten går på låg hastighet och hastigheten kan inte justeras.

2. Kompressorn stannar efter att ha körts i 8 minuter och körs sedan igen efter 6 minuter.

3. Enheten använder konstant temperaturavfuktningsläge, och justeringen av temperaturen är inte effektiv.

VARNING: När enheten används under förhållanden med varierande luftfuktighet, bör nedkylarens dräneringshål (9) vara konstant öppet och säkerställa konstant vattendränering. För bekväm tömning av vattnet använd medföljande plaströr. COOL "K" läge:

1. När rumstemperaturen är högre än inställd temperatur på kontrollpanelen börjar kompressorn gå.

2. När rumstemperaturen är lägre än den inställda temperaturen på kontrollpanelen, går kompressorstoppet och den övre fläkten med den ursprungliga inställda hastigheten. Fläkt "M." läge:

1. Den övre centrifugalfläkten går med inställd hastighet och kompressorn går inte.

2. Temperaturjusteringen är inte effektiv.

Värme "R" läge: 1. När rumstemperaturen är högre än den inställda temperaturen kommer enheten att stoppa uppvärmningsfunktionen automatiskt. 2. När rumstemperaturen är lägre än den inställda temperaturen kommer enheten att starta uppvärmningsfunktionen automatiskt. Timerdrift "N":

1. Tryck på “N”-knappen för att ställa in automatisk avstängningstid medan enheten är igång.

2. Tryck på “N”-knappen för att ställa in automatisk påslagstid medan enheten är redo.

3. Tiden kan justeras inom ett område från 1 timme till 24 timmar genom att trycka på knappen "D" för att öka eller "E" för att minska enhetens funktionsperiod. Viloläge "I" drift

1. Viloläget fungerar när enheten är i kylläge "K" och värmeläge "R".

2. Tryck på knappen "I" i kylläge "K", då kommer enheten att arbeta i viloläge och den övre centrifugalfläkten går automatiskt till låg hastighet. Den inställda temperaturen kommer att öka med 1 ℃ efter en timme och öka 2 ℃ efter två timmar. Efter sex timmar slutar enheten att fungera. 3. Tryck på knappen "I" i uppvärmningsläge "R" så kommer enheten att arbeta i viloläge och den uppåtgående centrifugalfläkten växlar automatiskt till låg hastighet. Den inställda temperaturen kommer att minska med 1 ℃ efter en timme och minska med 2 ℃138 efter två timmar. Efter sex timmar slutar enheten att fungera. Sväng "O"-läge: När enheten är på, tryck på knappen "O" , det vertikala spjället slås på eller av. När svängläget är på kan spjället svänga upp och ner inom 60 grader. Tryck på knappen "O" igen, spjället slutar svänga. WI-FI funktion - Anslutning Observera att utseendet på skärmbilderna som visas på sidan 4 kan ändras av "Tuya Smart" som ett resultat av teknisk utveckling från produktionsdatumet för produkten till inköpsdatumet för denna enhet, dock den allmänna principen för anslutning beskrivs nedan:

1. Ladda ner applikationen "Tuya Smart" på din smartphone.

2. Sedan “lägg till enhet”. Titta på print screen I.

3. Tryck på ikonen för mappen "Stora hushållsapparater".

4. Tryck på ikonen för mappen "Bärbara luftkonditioneringsapparater (WI-FI)". Titta på utskriftsskärm II.

5. Välj "2,4G Hz Wi-Fi" (lösenordsfältet är tomt, skriv ditt lösenord) tryck på "Nästa". Titta på utskriftsskärm III.

6. På skärmen: "Återställ enheten först" tryck på "Bekräfta att indikatorn blinkar snabbt" och tryck på "NEXT". Titta på utskriftsskärm IV. Varning: Om Wi-Fi-indikatorn "T" inte blinkar snabbt på din enhet, ställ in enheten i stand-up och håll ner timer-/temperaturupp- knappen "D" i sekunder, då kommer WI-FI-lampan blinka.

7. Nu ser du skärmen "Lägger till enhet" och processen för att lägga till enhet. Det tar bara några sekunder.

8. När du ser "Lägg till framgångsrikt" trycker du på "Klar". Titta på utskriftsskärm V.

9. Du ser skärmen "Välkommen hem", då ska du trycka på ikonen för avstängning "AV" för att växla till omkopplare på "PÅ" för att starta driften på samma sätt som det beskrivs för drift via fjärrkontroll (4). Lägga märke till: Huvudstyrkortet har minnesfunktion, när enheten är redo att köras men i stoppstatus kan huvudstyrkortet memorera initieringen av arbetsläge. När du slår på enheten kommer den att fungera som samma aktivering av arbetsläge som förra gången, du behöver inte återställa arbetsläget igen. (Detta villkor är inte tillgängligt när enheten är i AUTO-läge "J".) FJÄRRKONTROLL

1. Skjut bakstycket för att öppna och ta bort isoleringsfilmen på batterierna.

2. Sätt i batterierna i facket, måste motsvara tecknen på "+" och "-" på fjärrkontrollen.

3. Om du inte använder enheten under en längre tid, ta ut batterierna.

4. För att förhindra miljöföroreningar, ta ut de använda batterierna och kassera dem på ett säkert och lämpligt sätt.

Rikta fjärrkontrollen mot signalmottagaren för att använda enheten. Fjärrkontrollen styr enheten på 5 meters avstånd när den pekar på enhetens signalmottagare. SKYDDSANORDNINGAR Skyddsanordningen kan lösa ut och stoppa apparaten i de fall som anges nedan:

1. i kylläge: inomhuslufttemperaturen är över 43°C (109°F)

2. i kylläge: rumstemperaturen är under 15°C (59°F)

3. i avfuktningsläge: rumstemperaturen är under 15°C (59°F).

Om enheten körs i kylläge "K" eller avfuktningsläge "L" med dörren eller fönstret öppet länge när den relativa luftfuktigheten är över 80 %, kan dagg droppa ner från utloppet. Skyddsanordningen fungerar i följande fall: 1. Om du startar om enheten omedelbart efter att du har stoppat arbetet eller ändrat valt läge medan du arbetar, måste du vänta 3 minuter. 2. Om kontakten har tagits bort, efter omstart återgår enheten till det ursprungliga läget, alla timers inställningar måste ställas in igen. ANMÄRKNING: det finns återvinning av kondensvatten gömt i denna enhet. Kondensvattnet återvinns delvis mellan kondensorn och vattenplattan. När vattennivån stiger till den övre nivån, tänds flottörbrytaren och indikatorn för full vatten (E4) för att påminna om rinnande vatten. Bryt strömförsörjningen, flytta apparaten till en lämplig plats, ta bort avtappningspluggen, töm ut vattnet helt. Efter tömningen, sätt tillbaka pluggen, annars kan apparaten läcka och göra ditt rum blött. Om apparaten är placerad i ett läge som släpper in avloppsvatten, kan du också ansluta röret till avloppshålet för att tömma ut vattnet. Avloppsrör läggs till i satsen, innerdiameter 9 mm, ytterdiameter 12 mm, material: PVC. Felsökning

1) Problem: Fungerar inte.

Analys: a) kanske skyddet löser ut eller säkringen har gått, vänta i 3 minuter och börja om igen, skyddsenheten kan hindra enheten från att139 fungera. c) kanske batterierna i fjärrkontrollen är slut. d) kontakten kanske inte är ordentligt ansluten.

2) Problem: fungerar bara under en kort tid

Analys: a) om den inställda temperaturen är nära rumstemperaturen kan du sänka den inställda temperaturen. b) kanske luftutloppet är blockerat av ett hinder. Ta bort hindret.

3) Problem: Fungerar men kyler inte

Analys: a) kanske dörren eller fönstret är öppet. b) kanske på nära håll finns det en annan apparat som värmebehandlar som värmare eller lampa, etc. c) luftfiltret är smutsigt, rengör det. d) luftutloppet eller intaget är blockerat. f) den inställda temperaturen är för hög.

4) Problem: Vattenläcka under flyttning.

Analys: a) töm ut kondensatet innan du flyttar. b) För att undvika vattenläckage, vänligen placera enheten på plan mark.

5) Problem: Arbeta inte och vattna full indikator "E4"

Analys: a) dra ut gummipluggen för att tömma vattnet. b) om det ofta är i detta tillstånd, kontakta kvalificerad servicetekniker. Felsökning

6) Problem: Enheten startar inte.

Analys: a) kanske inte är ansluten. Så koppla in den. b) kanske skador på kontakten eller uttaget. Byt ut av tjänsteleverantör. c) kanske säkringen är trasig. Byt ut säkringen av serviceleverantören (specifikation: 3,15A/250VAC).

7) Problem: Enheten stannar automatiskt.

Analys: a) timing avstängning eller inställd temperatur uppnådd. Starta om den eller vänta på automatisk växling.

8) Problem: ingen kall luft under COOL "K" läge.

Analys: a) rumstemperaturen är lägre än den inställda temperaturen. Det är ett normalt fenomen, maskinen växlar automatiskt medan rumstemperaturen är högre än den inställda temperaturen. b) Enheten går in i frostskydd. Enheten växlar automatiskt efter att frostskyddet är över.

9) Problem: LED visar felkod "E2"

Analys: a) rumstemperaturgivare går sönder eller skadas. Byt ut rumstemperaturgivaren av tjänsteleverantören.

10) Problem: LED visar felkod "E3"

Analys: a) sensorn för förångarens oljerör går sönder eller är skadad. Byt ut förångarspolens rörsensor av serviceleverantören.

11) Problem: LED visar felkod "E4"

Analys: a) vattenfull varning. Häll ur vattnet.

1. Stäng av enheten först innan du kopplar bort den från strömförsörjningen.

2. Torka av med en mjuk och torr trasa. Använd ljummet vatten under 40°C för att rengöra om apparaten är mycket smutsig.

3. Använd aldrig flyktiga ämnen som bensin eller polerpulver för att rengöra enheten.

Underhåll av luftfilter Det är nödvändigt att rengöra luftfiltren varannan vecka om enheten används i en extremt dammig miljö. Rengör enligt följande:

1. Stoppa enheten först, tryck upp båda luftfiltren (Bild F).

1.a. För att ta bort det första luftfiltret dra ut på höger sida filtret med handtaget som visas på bild F1. 1.b. För att ta bort det andra luftfiltret, dra locket utvändigt mot dig på plats som visas på bild F2. Nu släpps 4 spärrar lätt.

2. Rengör och sätt tillbaka båda luftfiltren innan du slår på dem igen.

3. Om smutsen är iögonfallande, tvätta den med en lösning av rengöringsmedel i ljummet vatten. Efter rengöring torka den på en skuggig och sval plats och sätt sedan tillbaka den.140 Vi sköter om miljön. Överlämna förpackningar i kartong till pappersavfall. Polyetylensäckar (PE) slängs i avfallsbehållare för plast. Man bör lämna en gammal apparat till en riktig återvinningscentral, eftersom farliga komponenter i apparaten kan orsaka fara till miljön. En elektrisk apparat bör lämnas för att minska förnyad användning av denna. Om apparaten innehåller batterier, bör man ta bort dem och lämna dem separat till återvinningscentraler.

4. Rengör luftfiltret och sätt tillbaka det.

5. Ta bort luftslangarna och förvara dem ordentligt och täck hålet tätt.
