BRUKSANVISNING CR 7907 CAMRY

1. Läs bruksanvisningen innan du använder enheten och följ instruktionerna i den.
   Tillverkaren ansvarar inte för skador orsakade av att använda enheten i strid med dess avsedda syfte eller felaktig användning.
2. Enheten är endast avsedd för hemmabruk. Använd inte för andra ändamål som inte är avsedda för det.
3. Enheten ska endast anslutas till ett vägguttag med ett jordat 220 240V \~ 50Hz. För att öka driftsäkerheten bör flera elektriska enheter inte anslutas till en strömkrets samtidigt.
4. Var försiktig när du använder enheten när barn är i närheten. Låt inte barn leka med enheten, låt inte barn eller personer som inte känner till enheten använda den.

5. WARNING: Denna utrustning får användas av barn över 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga, eller personer som inte har erfarenhet eller kunskap om utrustningen, om detta görs under övervakning av en ansvarig person för deras säkerhet eller har fått dem information om säker användning av enheten och är medvetna om farorna med att använda den. Barn ska inte leka med utrustningen.
   Rengöring och underhåll av enheten bör inte utföras av barn, såvida de inte är över 8 år gamla och dessa aktiviteter utförs under övervakning.

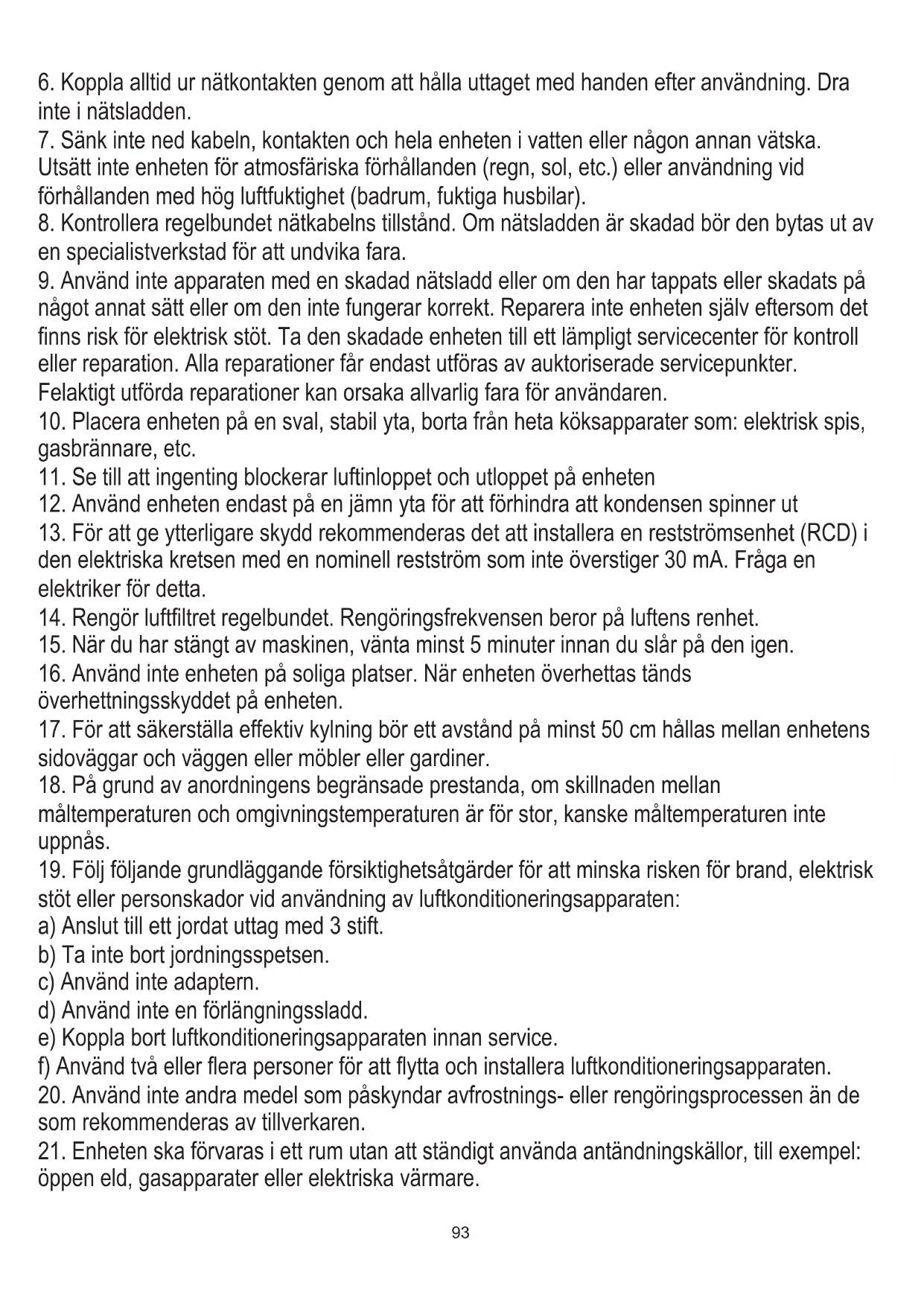

6. Koppla alltid ur nätkontakten genom att hålla uttaget med handen efter användning. Dra inte i nätsladden.

7. Sänk inte ned kabeln, kontakten och hela enheten i vatten eller någon annan vätska.

Utsätt inte enheten för atmosfäriska förhållanden (regn, sol, etc.) eller användning vid förhållanden med hög luftfuktighet (badrum, fuktiga husbilar).

1. Kontrollera regelbundet nätkabelns tillstånd. Om nätsladden är skadad bör den bytas ut av en specialistverkstad för att undvika fara.

2. Använd inte apparaten med en skadad nätsladd eller om den har tappats eller skadats på något annat sätt eller om den inte fungerar korrekt. Reparera inte enheten själv eftersom det finns risk för elektrisk stöt. Ta den skadade enheten till ett lämpligt servicecenter för kontroll eller reparation. Alla reparationer får endast utföras av auktoriserade servicepunkter.

Felaktigt utförda reparationer kan orsaka allvarlig fara för användaren.

1. Placera enheten på en sval, stabil yta, borta från heta köksapparater som: elektrisk spis, gasbrännare, etc.

2. Se till att ingenting blockerar luftinloppet och utloppet på enheten

3. Använd enheten endast på en jämn yta för att förhindra att kondensen spinner ut

4. För att ge ytterligare skydd rekommenderas det att installera en restströmsenhet (RCD) i den elektriska kretsen med en nominell restström som inte överstiger 30 mA. Fråga en elektriker för detta.

5. Rengör luftfiltret regelbundet. Rengöringsfrekvensen beror på luftens renhet.

6. När du har stängt av maskinen, vänta minst 5 minuter innan du slår på den igen.

7. Använd inte enheten på soliga platser. När enheten överhettas tänds överhettningsskyddet på enheten.

8. För att säkerställa effektiv kylning bör ett avständ på minst 50 cm hållas mellan enhetens sidoväggar och väggen eller möbler eller gardiner.

9. På grund av anordningens begränsade prestanda, om skillnaden mellan måltemperaturen och omgivningstemperaturen är för stor, kanske måltemperaturen inte uppnås.

10. Följ följande grundläggande försiktighetsåtgärder för att minska risken för brand, elektrisk stöt eller personskador vid användning av luftkonditioneringsapparaten:

a) Anslut till ett jordat uttag med 3 stift.

b) Ta inte bort jordningsspetsen.

c) Använd inte adaptern.

d) Använd inte en förlängningssladd.

e) Koppla bort luftkonditioneringsapparaten innan service.

f) Använd två eller flera personer för att flytta och installera luftkonditioneringsapparaten.

1. Använd inte andra medel som påskyndar avfrostnings- eller rengöringsprocessen än de som rekommenderas av tillverkaren.

2. Enheten ska förvaras i ett rum utan att ständigt använda antändningskällor, till exempel: öppen eld, gasapparater eller elektriska värmare.

ENHETSBESKRIVNING

1. Kontrollpanelen
2. Justerbar ventil
3. Luftfilterhus
4. Luftinlopp
5. Placera för kontakten
6. Avgasrörsmontering
7. Dräneringshål för kontinuerlig urladdning
8. Dräneringshål för fullständig urladdning av vatten från enheten
9. TIMER-knapp
10. FAN-knapp
11. UPP / NER temperatur- och tidsknapp
12. MODE-valsknapp
13. POWER-knapp
14. LCD-display
15. Vertikal oscillationsknapp
16. Knapp för att byta temperaturenhet
17. SLEEP-läge-knapp
18. Kontrollampa för full vattentank "FL"
19. Avgasrör
20. Fönstertätningsplatta
21. Fästskruv
22. Kilblock för övre filter
23. Kilblock för nedre filter

MONTERING

Innan du använder den första enheten, montera enheten enligt nedan:

1. Enheten ska placeras på en plan yta. Avståndet till vägg eller andra föremål ska vara minst 50 cm för att inte begränsa luftflödet - titta på bild 6. Installera och använd inte enheten i badrummet eller i andra fuktiga miljöer.

2. Installera fönstertätningsplattan (20):

a) Öppna fönstret halvt och montera fönstertätningsplattan (20) på fönstret (som visas på bild 5); enheten (20) kan placeras i horisontell och vertikal riktning. b) Dra upp olika komponenter i fönsterförseglingsplattans enhet, justera öppningsavständet så att båda ändarna på enheten kommer i kontakt med fönsterramen och fixera enhetens komponenter.

1. Längs avgasröret (19) och knäpp den plana änden av värmerörsskarvarna i det elliptiska hålet på fönstertätningsplattan (som visas på bild 6).

Anmärkningar: 1. Den plana änden på avgasrörsledningarna måste fästas på plats.

1. Avgasslangens längd ska vara 280 \~ 1 500 mm, den kan inte förvängas och inte ha någon större vridning (större än 45 °). Avgaserna måste vara fri. annars kan det orsaka överhettning. Använd inte förlängningsrör eller byt ut dem med andra olika slangar, annars kan det orsaka fel.

ANVÄNDNINGEN

Efter anslutning av enheten till elnätet spelar summern start-musik, den går i vänteläge och visar den aktuella omgivningstemperaturen.

1. Tryck på knappen (13) för att slå på eller stänga av enheten.

2. Tryck på knappen (12) för att välja ett av de tillgängliga lägena: COOL -> FAN -> DRY

3. Ställ in temperaturen i COOL-läget med UPP / NER-knapparna (11). Det är inte tillgängligt i fläkt- och avfuktningsläge.)

4. Under COOL- eller FAN-lägen använder du FAN-knappen (10) för att ställa in fläkthastigheten: STÄRK (F3), MEDIUM (F2), WEAK (F1).

Men vindhastighetsfunktionen är begränsad av kylhämmande förhållanden, under vissa förhållanden kanske det inte går enligt den inställda vindhastigheten. I DRY-läge ställs fläkten automatiskt in på nivån WEAK.

1. När enheten är avstängd kan den slås på med en fördröjning genom att trycka på TIMER-knappen (9). Tryck på UPP / NER-knapparna (11) för att ställa in tiden för enheten som ska aktiveras genom att välja tiden inom intervallet 1-24 timmar. När enheten är påslagen kan den stängas av med försening genom att trycka på TIMER-knappen (9). Tryck på UPP / NER-knapparna (11) för att ställa in tiden för enheten som ska stängas av genom att välja tiden inom intervallet 1-24 timmar.

2. Genom att trycka samtidigt på UPP-knappen (11) och FAN-knappen (10) eller genom att trycka på knappen SLEEP (17) på fjärrkontrollen kan enheten växlas till viloläge. Enheten fungerar sedan tyst i energisparläget. Denna funktion är endast tillgänglig i COOL-läge, inte tillgänglig i FAN- och DRY-lägen.

3. Enheterna (°C <-> °F) med önskad rumstemperatur kan ändras genom att trycka på knappen (16) på fjärrkontrollen eller samtidigt trycka på båda knapparna upp-knappen (11) och ned-knappen (11) för att växla mellan Celsius (°C) och Fahrenheit (°F).

4. Tryck på knappen (15) för att starta luftsvingningen, persiennerna rör sig vertikalt. Tryck på den igen för att stoppa svängningen av luften.

DRINAGEINSTRUKTIONER

MANUELL Drenering: När vatten i vattenpannan överskrider varningsnivån ljuder enheten automatiskt ett larm och LCD-displayen (14)

visar "FL". Även FULL-kontrollampan (18) tänds. Stäng sedan av enheten och ta ut kontakten från uttaget. Flytta enheten försiktigt, så att du inte spill ner vattnet i vattenpannan längst ner på huset. Lägg sedan lite behållare (ingår inte i uppsättningen) under dräneringshålet (8), skruva loss den och ta bort locket som stänger öppningen - titta på bild 7. Låt vattnet hälla ut, under dränering kan huset lutas något bakåt. Installera sedan igen och slå på enheten.

FORTSATT Drenering: I COOL och DRY-läget kan du ansluta röret (ingår inte i uppsättningen) till konstant dränering - bild 9. Skruva av och ta bort locket och stäng öppningen för den kontinuerliga dräneringen (7). Ställ sedan in dräneringsslangen (ingår inte i uppsättningen) i vattenutloppet och lägg den andra änden i ett rymligt kärl.

SKYDDSANORDNINGAR

1. Frostskyddsfunktion: i kylning, avfuktning eller ekonomiskt energisparläge, om avgasrörets temperatur är för låg kommer maskinen automatiskt in i skyddsstatus; om avgasrörets temperatur stiger till en viss temperatur kan det automatiskt återgå till normal drift.
2. Funktion för överflödesskydd: läs kapitlet DRAINAGE INSTRUCTIONS. När vattnet har tömts återgår maskinen automatiskt till det ursprungliga tillståndet.
3. Automatisk avfrostning: enheten har automatisk avfrostningsfunktion: vid avfrostning blinkar värmesymbolen på skärmen.
4. Kompressorns skyddsfunktion: för att öka kompressorns livslängd, har den en 3-minuters fördröjning för att starta skydd efter att kompressorn har stängts av.

RENGÖRING & UNDERHÅLL

Rengöring: Stäng av enheten och koppla ur kontakten innan rengöring och underhåll.

1) Städning av bostäder

Rengör med enhetens yta med en våt mjuk trasa. Använd inte kemikalier som bensen, alkohol, bensin, annars kommer enhetens yta att skadas eller till och med hela maskinen skadas.

2) Rengöring av nätfilter

Om filtret är tilltäppt med damm minskas enhetens effektivitet, se till att rengöra filtret en gång varannan vecka. Rengör de övre och nedre filterramarna när du har tagit bort dem från baksidan av enheten - bild 8.

* Övre filterskärmram: Fäst filterskärmens kilblock med händerna. Tvinga ner från utsidan för att ta bort filterskärmsramen. Skruva loss fyra skruvar som fixerar filterskärmen och det bakre höljet för att ta bort filterskärmen (som visas på bild 8).

* Nedre filterskärmsram: Håll i handtaget på filterskärmaramen och dra den försiktigt utåt för att ta bort den.

* Lägg båda filterskärmarna i varmt vatten med neutralt tvättmedel (cirka 40 °C / 104 °F) och torka dem i skuggan efter att du har sköljt det rena.

LAGRING

Om enheten kommer att vara oanvänd under lång tid, gör så här:

1. Dra ut dräneringskontakten (8) för att rinna ut vatten.
2. Låt enheten köras under fläktläge i 2 timmar för att torka ut enhetens inre.
3. Stäng av enheten och dra ut kontakten.
4. Rengör och torka filter och installera dem sedan igen.
5. Dra ut avgasröret för säker förvaring.
6. Lägg maskinen i plastpåse och placera den på en torr plats.
7. Ta bort batterierna på fjärrkontrollen och förvara dem ordentligt.

FELSÖKNING

Problem I.: Luftkonditioneringen fungerar inte.

Orsak 1: Det finns ingen el. Så slå på den när du har anslutit den till ett eluttag.

Orsak 2: Den fullständiga kontrollampan för vatten visar "FL". Så släpp ut vattnet.

Orsak 3: I kylläge är rumstemperaturen lägre än den inställda temperaturen. Så ändra temperaturnivån.

Orsak 4: I avfuktningsläget är omgivningstemperaturen låg. Observera att enheten är placerad i ett rum med en omgivningstemperatur högre än 62 °F.

Orsak 5: Den omgivande temperaturen är för låg eller för hög. Enhetens avsedda driftstemperatur är 7-35 °C (44-95 °F).

Problem II: Kyleffekten är inte bra.

Orsak 1: Direkt solljus. Så ritade gardinerna.

Orsak 2: Dörrar och fönster är öppna, många värmekällor i rummet. Så stäng dörren och fönstren, flytta ut värmekällorna.

Skäl 3: Filter är för smutsiga. Så rengör eller byt filter.

Orsak 4: Luftinlopp eller luftutlopp är blockerat. Så ta bort blockering.

Problem III.: Stort brus

Anledning: Enheten är inte placerad på en plan yta. Så placera enheten på en platt och hård plats för att minska buller.

Problem IV.: Kompressorn fungerar inte.

Orsak: Kompressorns tidsfördröjningsskydd slås på. Så vänta i 3 minuter tills temperaturen har sänkts och starta sedan om maskinen.

Problem V.: Fjärrkontrollen fungerar inte.

Orsak 1: Avståndet mellan maskinen och fjärrkontrollen är för långt. Så låt fjärrkontrollen komma nära luftkonditioneringen och se till att fjärrkontrollen vetter direkt mot fjärrkontrollens riktning.

Orsak 2: Fjärrkontrollen är inte i linje med fjärrkontrollens mottagares riktning. Så låt fjärrkontrollen komma nära luftkonditioneringen och se

till att fjärrkontrollen vetter direkt mot fjärrkontrollens riktning.

Orsak 3: Batterierna är slut. Så byt ut batterier.

Problem V: Displayen visar: "E1".

Anledning: Rörets temperatursensor är onormal. Så kontakta professionell service för hjälp.

Problem VI.: Displayen visar: "E2".

Orsak: Rumstemperaturgivaren är onormal. Så kontakta professionell service för hjälp.

Obs! Stäng av maskinen och dra ut kontakten när onormala situationer inträffar, kontakta sedan professionell service för hjälp.

Reparera inte enheten själv. Ingen kvalificerad reparation upphäver garantin.

TEKNISK DATA:

Kylkapacitet vid BTU: 12000 BTU / timme

Kylkapacitet i watt: 3520 W

Energiförbrukning (kylning) i watt: 1350 W

Luftflöde: 400 m3 / timme

Torkkapacitet: 28 liter / 24 timmar

Energiklass: A

Timer: 1-24 timmar

Kylmedel: R290, 230 gram

Bullernivå: <65dB

Spänning: 220-240 V \~ 50Hz

Varning, risk för brand.

Gör INTE igenom eller bränna.

Var medveten om att köldmediet kanske inte innehåller en lukt.

Vi sköter om miljön. Överlämna förpackningar i kartong till pappersavfall. Polyetylensäckar (PE) slängs i avfallsbehållare för plast. Man bör lämna en gammal apparat till en riktig återvinningscentral, eftersom farliga komponenter i apparaten kan orsaka fara till miljön. En elektrisk apparat bör lämnas för att minska förnyad användning av denna. Om apparaten innehåller batterier, bör man ta bort dem och lämna dem separat till återvinningscentraler.
