CR 7907 - Ilmastointi CAMRY - Ilmainen käyttöohje ja opas

Merkki	CAMRY
Malli	CR 7907
Tuotetyyppi	Siirrettävä monoblock-ilmastointilaite
Jäähdytysteho (BTU/h)	12 000
Jäähdytysteho (W)	3 520
Sähkönkulutus (jäähdytys)	1 350 W
Ilmavirta	400 m³/h
Kuivauskapasiteetti	28 L/24h
Melutaso	< 65 dB
Energialuokka	A
Kylmäaine	R290 (230 g)
Syöttöjännite	220-240 V ~50 Hz
Arvioitu paino	28 kg
Käyttötilat	Cool (viilennys), Fan (tuuletus), Dry (kuivaus)
Puhallinnopeudet	3 nopeutta (F1, F2, F3)
Ajastin	Ohjelmoitava 1-24 tuntia
Oskillaatio	Pystysuuntainen (säädettävät sälekaihtimet)
Unitoiminto (SLEEP)	Kyllä (hiljainen ja taloudellinen tila)
Näyttö	LCD-näyttö ympäristön lämpötilalla
Kaukosäädin	Kyllä (mukana)
Suodattimen puhdistus	Joka 2 viikkoa lämpimällä vedellä ja neutraalilla pesuaineella
Vähimmäisetäisyys seinästä	50 cm seinistä ja esteistä
Poistoletkun pituus	280 - 1500 mm (älä pidennä)
Turvasuojaus	Jäätymisen esto, ylivuotosuoja, automaattinen sulatus, kompressorisuoja (3 min)

Usein kysytyt kysymykset - CR 7907 CAMRY

Mitä tehdä, jos näytöllä lukee 'FL'?

Vesisäiliö on täynnä. Sammuta laite, irrota pistoke, tyhjennä vesi pohjassa olevasta tyhjennysaukosta (kierrä tulppa auki). Tyhjennyksen jälkeen kytke pistoke takaisin ja käynnistä laite.

Miksi ilmastointilaite ei käynnisty?

Tarkista sähkönsyöttö (toimiva pistorasia, jännite 220-240 V). Jos 'FL'-merkkivalo palaa, tyhjennä säiliö. Jäähdytystilassa huonelämpötila voi olla asetettua lämpötilaa matalampi. Kuivaustilassa lämpötilan on oltava yli 17 °C.

Miten ilmansuodatin puhdistetaan?

Sammuta ja irrota pistoke. Irrota suodatinkehykset (ylä- ja alakehys) takaa. Pese ne lämpimällä vedellä (max 40°C) neutraalilla pesuaineella, huuhtele ja kuivaa varjossa ennen takaisin asettamista.

Jäähdytys on riittämätöntä, mitä tarkistaa?

Varmista, että verhot on vedetty eteen suoran auringonpaisteen varalta, ovet ja ikkunat ovat kiinni, suodattimet ovat puhtaat ja ilmanotto-/poistoaukot eivät ole tukossa. Jätä vähintään 50 cm tilaa laitteen ympärille.

Mitä virhekoodi E1 tai E2 tarkoittaa?

E1 tarkoittaa poistoilmalämpötila-anturin vikaa, E2 huonelämpötila-anturin vikaa. Sammuta laite, irrota pistoke ja ota yhteys valtuutettuun huoltoon. Älä korjaa itse.

Kaukosäädin ei toimi, mitä teen?

Siirrä kaukosäädin lähemmäs laitetta (max 8 m) ja osoita sitä vastaanottimeen (etupaneeli). Tarkista paristot: vaihda tarvittaessa. Jos ongelma jatkuu, kaukosäädin voi olla viallinen.

Voinko käyttää jatkojohtoa?

Ei, älä koskaan käytä jatkojohtoa. Kytke ilmastointilaite suoraan maadoitettuun seinäpistorasiaan (3-napainen) tulipalon tai sähköiskun riskin välttämiseksi.

Miksi kompressori ei käynnisty heti?

Laitteessa on 3 minuutin viivästyskäynnistyssuoja kompressorin sammumisen jälkeen. Odota tämä aika ennen uudelleenkäynnistystä.

Miten tyhjennysvesi johdetaan jatkuvasti kuivaustilassa?

Kierrä jatkuvan tyhjennysaukon tulppa auki (kohta 7) ja liitä letku (ei sisälly toimitukseen) vesijohtoon. Aseta toinen pää astiaan tai lattialle.

Mitä kylmäainetta käytetään ja mitä varotoimia?

Kylmäaine on R290 (propaani, 230 g), syttyvää. Älä puhkaise tai polta laitetta. Varmista riittävä tuuletus. Älä säilytä laitetta lähellä sytytyslähteitä.

KÄYTTÖOHJE CR 7907 CAMRY

V probleem: ekraanil kuvatakse: "E1".

VI probleem: ekraanil kuvatakse: "E2".

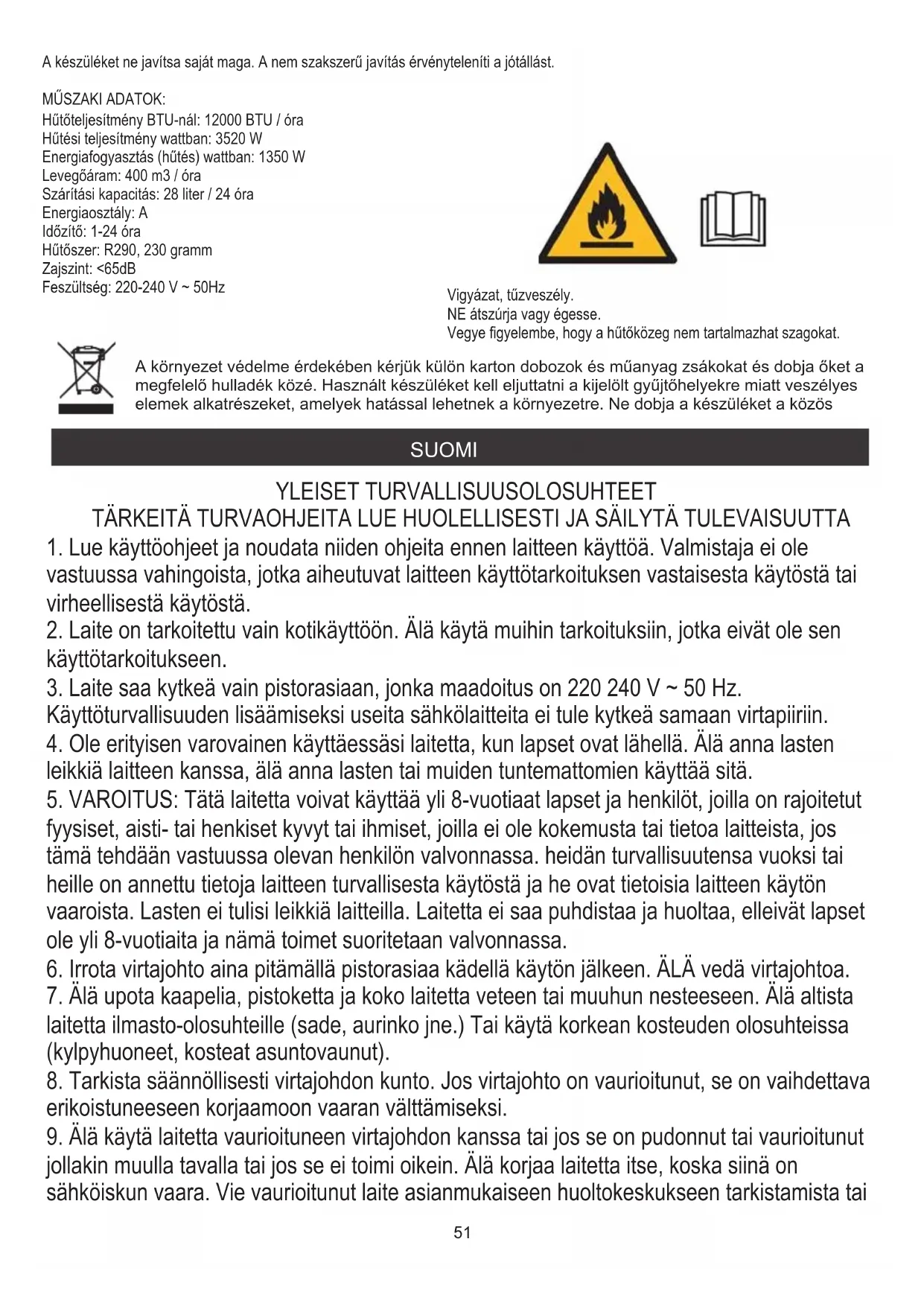

1. Lue käyttöohjeet ja noudata niiden ohjeita ennen laitteen käyttöä. Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat laitteen käyttötarkoituksen vastaisesta käytöstä tai virheellisestä käytöstä.

2. Laite on tarkoitettu vain kotikäyttöön. Älä käytä muihin tarkoituksiin, jotka eivät ole sen käyttötarkoitukseen.

3. Laite saa kytkeä vain pistorasiaan, jonka maadoitus on 220 240 V \~ 50 Hz.

Käyttöturvallisuuden lisäämiseksi useita sähkölaitteita ei tule kytkeä samaan virtapiiriin.

1. Ole erityisen varovainen käyttäessäsi laitetta, kun lapset ovat lähellä. Älä anna lasten leikkiä laitteen kanssa, älä anna lasten tai muiden tuntemattomien käyttää sitä.

2. VAROITUS: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on rajoitetut fyysiset, aisti- tai henkiset kyvyt tai ihmiset, joilla ei ole kokemusta tai tietoa laitteista, jos tämä tehdään vastuussa olevan henkilön valvonnassa. heidän turvallisuutensa vuoksi tai heille on annettu tietoja laitteen turvallisesta käytöstä ja he ovat tietoisia laitteen käytön vaaroista. Lasten ei tulisi leikkiä laitteilla. Laitetta ei saa puhdistaa ja huoltaa, elleivät lapset ole yli 8-vuotiaita ja nämä toimet suoritetaan valvonnassa.

3. Irrota virtajohto aina pitämällä pistorasiaa kädellä käytön jälkeen. ÄLÄ vedä virtajohtoa.

4. Älä upota kaapelia, pistoketta ja koko laitetta veteen tai muuhun nesteeseen. Älä altista laitetta ilmasto-olosuhteille (sade, aurinko jne.) Tai käytä korkean kosteuden olosuhteissa (kylpyhuoneet, kosteat asuntovaunut).

5. Tarkista säännöllisesti virtajohdon kunto. Jos virtajohto on vaurioitunut, se on vaihdettava erikoistuneeseen korjaamoon vaaran välttämiseksi.

6. Älä käytä laitetta vaurioituneen virtajohdon kanssa tai jos se on pudonnut tai vaurioitunut jollakin muulla tavalla tai jos se ei toimi oikein. Älä korjaa laitetta itse, koska siinä on sähköiskun vaara. Vie vaurioitunut laite asianmukaiseen huoltokeskukseen tarkistamista tai

korjaamista varten. Kaikki korjaukset saa suorittaa vain valtuutetut huoltoliikkeet. Väärin suoritetut korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.

1. Sijoita laite viileälle, vakaalle alustalle, pois kuumista keittiövälineistä, kuten sähköliesi, kaasupoltin jne.

2. Varmista, että mikään ei estä laitteen ilmanottoa ja poistoa

3. Käytä laitetta vain tasaisella pinnalla estämään kondenssiveden valuminen

4. Lisäsuojauksen tarjoamiseksi on suositeltavaa asentaa sähkövirtapiiriin jäännösvirtalaite (RCD), jonka nimellisvirtavirta ei ylitä 30mA. Pyydä sitä sähköasentajalta.

5. Puhdista ilmansuodatin säännöllisesti. Puhdistuksen tiheys riippuu ilman puhtaudesta.

6. Kun olet sammuttanut koneen, odota vähintään 5 minuuttia ennen kuin kytket sen takaisin päälle.

7. Älä käytä laitetta aurinkoisissa paikoissa. Kun laite ylikuumenee, ylikuumenemissuoja kytkee laitteen päälle.

8. Tehokkaan jäähdytyksen varmistamiseksi laitteen sivuseinämien ja seinän, huonekalujen tai verhojen välillä on pidettävä vähintään 50 cm: n etäisyys.

9. Laitteen rajallisen suorituskyvyn vuoksi, jos tavoitelämpötilan ja ympäristön lämpötilan välinen ero on liian suuri, tavoitelämpötilaa ei ehkä saavuteta.

10. Tulipalo-, sähköisku- tai loukkaantumisriskin vähentämiseksi ilmastointilaitetta käytettäessä noudata seuraavia perusvarotoimia:

a) Kytke maadoitettuun pistorasiaan 3 tapilla.

b) Älä poista maadoituskärkiä.

c) Älä käytä sovitinta.

d) Älä käytä jatkojohtoa.

e) Irrota ilmastointilaite ennen huoltoa.

f) Siirrä ja asenna ilmastointilaite kahdella tai useammalla henkilöllä.

1. Älä käytä muita kuin valmistajan suosittelemia aineita, jotka nopeuttavat sulatus- tai puhdistusprosessia.

2. Laitetta tulisi varastoida huoneessa, jossa ei ole jatkuvasti toimivia sytytyslähteitä, esimerkiksi: avotuli, kaasulaitteet tai sähkölämmittimet.

LAITEKUVAUS

1. Ohjauspaneeli

2. Säädettävä tuuletusaukko

3. Ilmansuodattimen kotelo

4. Ilman sisääntulo

5. Aseta pistotulppa paikoilleen

6. Pakoputken asennus

7. Viemärireikä jatkuvaa vedenpoistoa varten

8. Viemärireikä veden täydelliseen tyhjentämiseen laitteesta

9. AJASTIN-painike

10. FAN-painike

11. YLÖS / ALAS lämpötila- ja aikapainikkeet

12. MODE-valintapainike

13. POWER-painike

14. LCD-näyttö

15. Pystysuuntainen värähtelypainike

16. Painike lämpötilayksikön vaihtamiseksi

17. SLEEP-tilan painike

18. Täysi vesisäiliön ohjauslamppu "FL"

19. Pakoputki
20. Ikkunan tiivistelevykokoonpano
21. Kiinnitysruuvi
22. Kiilalohko yläsuotimelle
23. Kääntölohko alemmalle suodattimelle

KOKOAMINEN

Asenna laite ennen ensimmäistä käyttöä seuraavasti:

1. Laite tulee asettaa tasaiselle alustalle. Etäisyyden seinästä tai muista esineistä on oltava vähintään 50 cm ilman virtauksen rajoittamiseksi - katso kuvaa 6. Älä asenna ja käytä laitetta kylpyhuoneeseen tai muuhun kosteaan ympäristöön.
2. Asenna ikkunan tiivistyslevykokoonpano (20):
   a) Avaa ikkuna puoli ja asenna ikkunan tiivistyslevykokoonpano (20) ikkunaan (kuvan 5 mukaisesti); kokoonpano (20) voidaan asettaa vaaka- ja pystysuunnassa.
   b) Vedä ikkunan tiivistyslevyn kokoonpanon eri osat auki, säädä aukkoetäisyyttä niin, että kokoonpanon molemmat päät ovat kosketuksissa ikkunan kehyksen kanssa, ja kiinnitä kokoonpanon osat.
3. Pidennä pakoputkea (19) ja napsauta lämpöputken liitosten litteä pää ikkunan tiivistyslevykokoonpanon elliptiseen reikään (kuten kuvassa 6).
   Huomautuksia: 1. Pakoputken liitosten litteä pää on napsautettava paikoilleen.
4. Pakoletkun pituuden on oltava 280 \~ 1 500 mm, sitä ei saa vääristää, eikä siinä ole merkittävää kääntymistä (yli 45 °). Pakokaasujen on oltava esteettömiä; muuten se voi aiheuttaa ylikuumenemisen. Älä käytä jatkoputkia tai vaihda niitä toisilla letkuilla, sillä se voi aiheuttaa toimintahäiriön.

LAITTEEN KÄYTTÖ

Kun laite on kytketty verkkovirtaan, summeri soittaa käynnistysmusiikkia, se siirtyy valmiustilaan ja näyttää nykyisen ympäristön lämpötilan.

1. Kytke laite päälle tai pois päältä painamalla painiketta (13).
2. Paina painiketta (12) valitaksesi yhden käytettävissä olevista tiloista: COOL -> FAN -> DRY
3. Aseta lämpötila COOL-tilassa YLÖS / ALAS-painikkeilla (11). Sitä ei ole saatavana tuuletin- ja ilmankuivaustilassa.)
4. Aseta tuulettimen nopeus COOL- tai FAN-tilassa FAN-painikkeella (10): VAHVA (F3), MEDIUM (F2), WEAK (F1). Mutta tuulen nopeuden käyttöä rajoittavat kylmänesto-olosuhteet, tietyissä olosuhteissa se ei välttämättä ajeta asetetun tuulen nopeuden mukaan. DRY-tilassa puhallin asetetaan automaattisesti tasolle WEAK.
5. Kun laite sammutetaan, se voidaan kytkeä päälle viiveellä painamalla TIMER-painiketta (9). Aseta aika aktivoitavalle laitteelle painamalla YLÖS / ALAS-painikkeita (11) valitsemalla aika välillä 1-24 tuntia. Kun laite kytketään päälle, se voidaan sammuttaa viiveellä painamalla TIMER-painiketta (9). Aseta sammutettavan laitteen aika YLÖS / ALAS-painikkeilla (11) valitsemalla aika välillä 1-24 tuntia.
6. Painamalla YLÖS-painiketta (11) ja FAN-painiketta (10) tai painamalla kaukosäätimen painiketta SLEEP (17), laite voidaan kytkeä lepotilaan. Laite toimii sitten hiljaa energiansäästötilassa. Tämä toiminto on käytettävissä vain jäähdytystilassa, ei käytettävissä FAN- ja DRY-tiloissa.
7. Halutun huonelämpötilan yksiköitä (°C <-> °F) voidaan muuttaa painamalla kaukosäätimen painiketta (16) tai painamalla samanaikaisesti molemmat painikkeet ylös-näppäintä (11) ja alas-näppäintä (11) vaihtaaksesi Celsiuksen (°C) välillä. ja Fahrenheit (°F).
8. Käynnistä ilman värähtely painamalla painiketta (15), kaihtimet liikkuvat pystysuunnassa. Paina sitä uudelleen, kun haluat pysäyttää ilman värähtelyn.

VAIHTOOHJEET

MANUAL DRAINAGE: Kun vesi astiassa ylittää varoitustason, laite antaa automaattisesti hälytyksen ja LCD-näytön (14) alueella näkyy "FL". Myös FULL-vedenohjauslamppu (18) syttyy. Sammuta sitten laite ja irrota pistoke pistorasiasta. Siirrä laitetta varovasti, jotta vesi ei vuoda vesikoteloon kotelon pohjalta. Aseta sitten jokin säiliö (ei sisälly pakkaukseen) tyhjennysreiän (8) alle, ruuvaa se irti ja poista kansi, joka sulkee aukon - katso kuvaa 7. Anna veden valua, tyhjennyksen aikana kotelo voidaan kallistaa hieman taaksepäin. . Asenna sitten se uudelleen ja käynnistä laite.

JATKUVA VUOTO: Jäähdytys- ja kuivatilassa voit kytkeä putken (ei sisälly sarjaan) jatkuvaan viemäriin - kuva 9. Kierrä se irti ja poista kansi, joka sulkee jatkuvan vedenpoiston aukon (7). Aseta sitten tyhjennysletku (ei sisälly pakkaukseen) veden poistoaukkoon ja aseta toinen pää tilavaan astiaan.

SUOJAUSLAITTEET

1. Jäätymissuojatoiminto: jäähdytys-, kosteudenpoistotilassa tai energiansäästötilassa, jos pakoputken lämpötila on liian matala, kone siirtyy automaattisesti suojaustilaan; Jos pakoputken lämpötila nousee tiettyyn lämpötilaan, se voi palata automaattisesti normaaliin toimintaan.
2. Ylivuodonsuojaustoiminto: lue luku VEDETUSOHJEET. Kun vesi on tyhjennetty, kone palaa automaattisesti alkuperäiseen tilaansa.
3. Automaattinen sulatus: laitteessa on automaattinen sulatustoiminto: sulatuksen aikana kuumennussymboli vilkkuu näytössä.
4. Kompressorin suojatoiminto: Kompressorin käyttöiän pidentämiseksi siinä on 3 minuutin viive käynnistyssuojaustoiminto kompressorin sammuttamisen jälkeen.

PUHDISTUS JA HUOLTO

Puhdistus: Sammuta laite ennen puhdistamista ja huoltoa ja irrota pistoke pistorasiasta.

1) Kotelon puhdistus

Puhdista laitteen pinta märällä pehmeällä liinalla. Älä käytä kemikaaleja, kuten bentseeniä, alkoholia, bensiiniä, muuten laitteen pinta vaurioituu tai koko kone vaurioituu.

2) Verkkosuodattimien puhdistus

Jos suodatin on tukkeutunut pölyltä, laitteen teho heikkenee. Puhdista suodatin joka toinen viikko. Puhdista ylempi ja alempi suodattimen kehykset sen jälkeen, kun ne on irrotettu laitteen takapuolelta - kuva 8.

* Yläsuodatinruudun kehys: Kiinnitä suodatinruudun kehyksen lohko käsillä. Pakota alaspäin ulkopuolelta suodatimen näytön kehyksen poistamiseksi. Ruuvaa neljä ruuvia suodattimen seulan ja takaosan kotelon kiinnittämiseksi suodatinsuojuksen poistamiseksi (kuvan 8 mukaisesti).
* Alasuodatinkehyksen alaosa: Pidä suodatinkannen kehyksen kahvasta ja vedä sitä varovasti ulospäin poistaaksesi sen.
* Pane molemmat suodatinseulat lämpimään veteen neutraalilla pesuaineella (noin 40 °C / 104 °F) ja kuivaa ne varjossa puhdistuksen jälkeen.

VARASTOINTI

Jos laitetta ei käytetä pitkään aikaan, toimi seuraavasti:

1. Vedä tyhjennystulppa (8) ulos veden virtaamiseksi.
2. Anna laitteen käydä tuuletintilassa 2 tunnin ajan laitteen sisäpinnan kuivumiseksi.
3. Sammuta laite ja vedä pistoke irti.
4. Puhdista ja kuivaa suodattimet ja asenna ne sitten uudelleen.
5. Vedä pakoputki turvallista pitämistä varten.
6. Laita kone muovipussiin ja aseta se kuivaan paikkaan.
7. Poista kaukosäätimen paristot ja pidä ne kunnolla.

Ongelma I: Ilmastointilaite ei toimi.

Syy 1: Ei ole sähköä. Joten, kytke se päälle, kun olet kytkenyt sen sähköpistorasiaan.
Syy 2: Vesisäiliön täydellinen merkkivalo näyttää "FL". Joten, tyhjennä vesi.
Syy 3: Jäähdytystilassa huoneen lämpötila on alhaisempi kuin asetettu lämpötila. Joten muuta lämpötilan tasoa.
Syy 4: Kosteudenpoistotilassa ympäristön lämpötila on alhainen. Huomaa, että laite on sijoitettu huoneeseen, jonka ympäristön lämpötila on yli 17 °C (62 °F).
Syy 5: Ympäristön lämpötila on liian matala tai liian korkea. Laitteen suunniteltu käyttölämpötila on 7-35 °C (44-95 °F). Ongelma II: Jäähdytysvaikutus ei ole hyvä.

Syy 1: Suora auringonvalo. Joten veti verhot.

Syy 2: Ovet ja ikkunat ovat auki, huoneessa on paljon lämmönlähteitä. Joten sulje ovi ja ikkunat, siirrä lämmönlähteet pois.

Syy 3: Suodattimet ovat liian likaisia. Puhdista tai vaihda suodattimet.

Syy 4: Ilman imu tai ilman poisto on tukossa. Joten poista tukos.

Tehtävä III: Suuri melu

Syy: Laitetta ei ole asetettu tasaiselle alustalle. Joten aseta laite tasaiselle ja kovalle paikalle melun vähentämiseksi.

Ongelma IV: Kompressori ei toimi.

Syy: Kompressorin aikaviivesuojaus kytkeytyy päälle. Joten odota 3 minuuttia, kunnes lämpötila laskee, ja käynnistä kone sitten uudelleen. Ongelma V: Kaukosäädin ei toimi.

Syy 1: Etäisyys koneen ja kaukosäätimen välillä on liian pitkä. Joten anna kaukosäätimen päästä lähelle ilmastointilaitetta ja varmista, että kaukosäädin osoittaa suoraan kauko-ohjaimen vastaanottimen suuntaan.

Syy 2: Kaukosäädin ei ole kohdistettu kaukosäätimen vastaanottimen suuntaan. Joten anna kaukosäätimen päästä lähelle ilmastointilaitetta ja varmista, että kaukosäädin osoittaa suoraan kauko-ohjaimen vastaanottimen suuntaan.

Syy 3: Paristot ovat tyhjät. Joten vaihda paristot.

Tehtävä V: Näytössä näkyy: "E1".

Syy: Putken lämpötila-anturi on epänormaali. Joten ota yhteys ammattitaitoiseen palveluun.

Ongelma VI: Näytössä näkyy: "E2".

Syy: Huoneenlämpötila-anturi on epänormaali. Joten ota yhteys ammattitaitoiseen palveluun.

Huomaa: Kun tapahtuu epänormaaleja tilanteita, sammuta kone ja vedä pistoke irti, ota yhteyttä ammattitaitoiseen palveluun.

Älä korjaa laitetta itse. Korjaamaton korjaus mitätöi takuun.

TEKNISET TIEDOT:

Jäähdytysteho nopeudella BTU: 12000 BTU / tunti

Jäähdytysteho watteina: 3520 W

Energiankulutus (jäähdytys) watteina: 1350 W

Ilmavirta: 400 m3 / tunti

Kuivauskapasiteetti: 28 litraa / 24 tuntia

Energialuokka: A

Ajastin: 1-24 tuntia

Jäähdytysaine: R290, 230 grammaa
