KÄYTTÖOHJE CR 7910 CAMRY

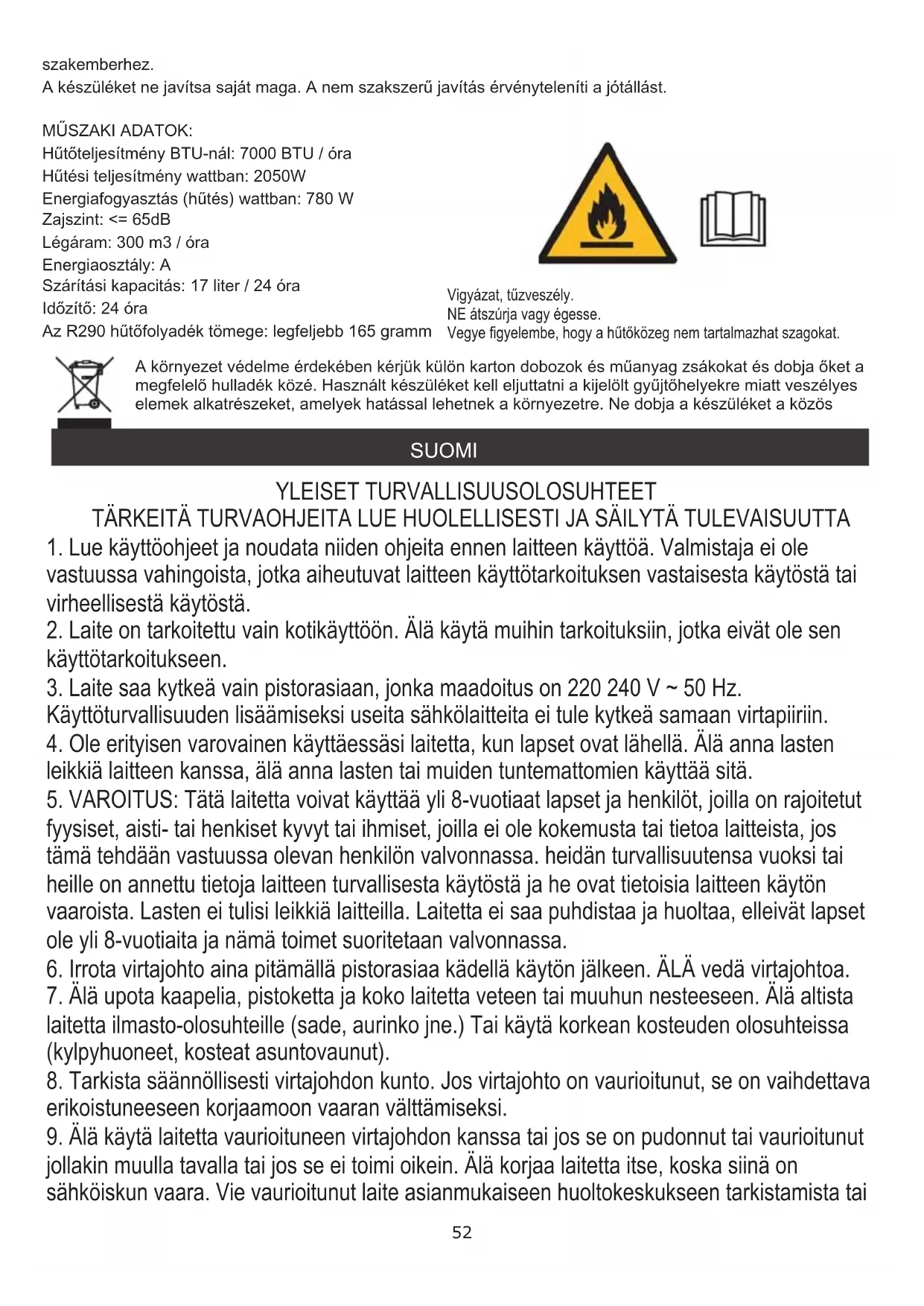

1. Lue käyttöohjeet ja noudata niiden ohjeita ennen laitteen käyttöä. Valmistaja ei ole

vastuussa vahingoista, jotka aiheutuvat laitteen käyttötarkoituksen vastaisesta käytöstä tai virheellisestä käytöstä.

2. Laite on tarkoitettu vain kotikäyttöön. Älä käytä muihin tarkoituksiin, jotka eivät ole sen

käyttötarkoitukseen.

3. Laite saa kytkeä vain pistorasiaan, jonka maadoitus on 220 240 V ~ 50 Hz.

Käyttöturvallisuuden lisäämiseksi useita sähkölaitteita ei tule kytkeä samaan virtapiiriin.

4. Ole erityisen varovainen käyttäessäsi laitetta, kun lapset ovat lähellä. Älä anna lasten

leikkiä laitteen kanssa, älä anna lasten tai muiden tuntemattomien käyttää sitä.

5. VAROITUS: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on rajoitetut

fyysiset, aisti- tai henkiset kyvyt tai ihmiset, joilla ei ole kokemusta tai tietoa laitteista, jos tämä tehdään vastuussa olevan henkilön valvonnassa. heidän turvallisuutensa vuoksi tai heille on annettu tietoja laitteen turvallisesta käytöstä ja he ovat tietoisia laitteen käytön vaaroista. Lasten ei tulisi leikkiä laitteilla. Laitetta ei saa puhdistaa ja huoltaa, elleivät lapset ole yli 8-vuotiaita ja nämä toimet suoritetaan valvonnassa.

6. Irrota virtajohto aina pitämällä pistorasiaa kädellä käytön jälkeen. ÄLÄ vedä virtajohtoa.

7. Älä upota kaapelia, pistoketta ja koko laitetta veteen tai muuhun nesteeseen. Älä altista

laitetta ilmasto-olosuhteille (sade, aurinko jne.) Tai käytä korkean kosteuden olosuhteissa (kylpyhuoneet, kosteat asuntovaunut).

8. Tarkista säännöllisesti virtajohdon kunto. Jos virtajohto on vaurioitunut, se on vaihdettava

erikoistuneeseen korjaamoon vaaran välttämiseksi.

9. Älä käytä laitetta vaurioituneen virtajohdon kanssa tai jos se on pudonnut tai vaurioitunut

jollakin muulla tavalla tai jos se ei toimi oikein. Älä korjaa laitetta itse, koska siinä on sähköiskun vaara. Vie vaurioitunut laite asianmukaiseen huoltokeskukseen tarkistamista tai 52korjaamista varten. Kaikki korjaukset saa suorittaa vain valtuutetut huoltoliikkeet. Väärin suoritetut korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.

10. Sijoita laite viileälle, vakaalle alustalle, pois kuumista keittiövälineistä, kuten sähköliesi,

11. Varmista, että mikään ei estä laitteen ilmanottoa ja poistoa

12. Käytä laitetta vain tasaisella pinnalla estämään kondenssiveden valuminen

13. Lisäsuojauksen tarjoamiseksi on suositeltavaa asentaa sähkövirtapiiriin

jäännösvirtalaite (RCD), jonka nimellisvirtavirta ei ylitä 30mA. Pyydä sitä sähköasentajalta.

14. Puhdista ilmansuodatin säännöllisesti. Puhdistuksen tiheys riippuu ilman puhtaudesta.

15. Kun olet sammuttanut koneen, odota vähintään 5 minuuttia ennen kuin kytket sen

16. Älä käytä laitetta aurinkoisissa paikoissa. Kun laite ylikuumenee, ylikuumenemissuoja

kytkee laitteen päälle.

17. Tehokkaan jäähdytyksen varmistamiseksi laitteen sivuseinämien ja seinän,

huonekalujen tai verhojen välillä on pidettävä vähintään 50 cm: n etäisyys.

18. Laitteen rajallisen suorituskyvyn vuoksi, jos tavoitelämpötilan ja ympäristön lämpötilan

välinen ero on liian suuri, tavoitelämpötilaa ei ehkä saavuteta.

19. Tulipalo-, sähköisku- tai loukkaantumisriskin vähentämiseksi ilmastointilaitetta

käytettäessä noudata seuraavia perusvarotoimia: a) Kytke maadoitettuun pistorasiaan 3 tapilla. b) Älä poista maadoituskärkiä. c) Älä käytä sovitinta. d) Älä käytä jatkojohtoa. e) Irrota ilmastointilaite ennen huoltoa. f) Siirrä ja asenna ilmastointilaite kahdella tai useammalla henkilöllä.

20. Älä käytä muita kuin valmistajan suosittelemia aineita, jotka nopeuttavat sulatus- tai

21. Laitetta tulisi varastoida huoneessa, jossa ei ole jatkuvasti toimivia sytytyslähteitä,

esimerkiksi: avotuli, kaasulaitteet tai sähkölämmittimet. Laitteen kuvaus - Kuva A

1. Ohjauspaneeli 2. Kylmän ilman poistoaukko

3. Kaukosäädin (kuva E) 4. Kuljetuskahva

5. Ilmanottoaukot, joissa verkkosuodatin 6. Ilmanpoistoputki

7. Pakoputken liitin 8. Tyhjennä reikä kumitulpalla

9. Ikkunoiden pakoputken sovitin 10. Ilmanpoistoputken liitin

Ohjauspaneelin kuvaus - Kuva D. A. Virtapainike B. Tilapainike C. Lämpötila-painike jäähdytystilassa D. Lämpötila-painike jäähdytystilassa E. nukkumismallipainikkeet F. tuulettimen nopeuspainike G. Ajastinpainike H. LED-näyttö

I. Ilman värähtelypainike J. Jäähdytystilan hallintalamppu

K. Kuivaustilan hallintalamppu L. Tuulettimen tilan ohjainlamppu M. WF - veden täysi merkkivalo N. Lepotilan valvontalamppu 53O. Nopeat ja hitaat puhaltimen nopeuden hallintalamput P. Ajastimen valvontalamppu R. Ilman värähtelyn hallintalamppu Kaukosäädin - Kuva E A. Virtapainike B. Tilapainike C. Lämpötila-painike 16-31 ° C D. Lämpötila-painike 16-31 ° C E. Lepotilan painike F. Tuulettimen nopeuspainike G. Ajastinpainike H. Kääntötoimintopainike OHJAUSPANEELI toiminta - kuva D Paina painiketta “A” laitteen kytkemiseksi päälle ja pois päältä. Summeri soittaa signaalin kerran. Jäähdytystila - Kun kone käynnistyy, oletusarvo on jäähdytystila 22 ℃ ja puhaltimen alhaisella nopeudella. - Paina painiketta “B” valitaksesi jäähdytystilan jäähdytystilan → tuuletintilan → ilmankuivauksen tilan välillä. Jäähdytystilan hallintalamppu J syttyy. - Paina painiketta “C” tai “D” halutun lämpötilan säätämiseksi välillä 16 ℃ - 31 ℃), painikkeita ei ole saatavana puhallin- tai ilmankuivaustilassa. Tuulettimen tila - - Paina painiketta “B” valitaksesi tuulettimen tilan, tuulettimen tilan merkkivalo “L” syttyy. - Valitse painikkeella “F” suuri tai pieni nopeus, valittu nopeudenvalvonta “O” syttyy. - Tuulettimen tilassa lämpötilaa ja nukkumistoimintoja ei voida asettaa. Ajastintoiminto - - Kun laite ei toimi, paina painiketta “G”, LCD-näyttö vilkkuu, paina painiketta “G” toistuvasti asettaaksesi ajan, jonka laite alkaa toimia ja kuinka monta tuntia sen pitäisi toimia. LCD-näyttö lakkaa vilkkumasta ja ajastimen merkkivalo “P” syttyy. - Kun laite toimii, paina painiketta “G”, LCD-näyttö vilkkuu, paina painiketta “G” toistuvasti asettaaksesi ajan, jonka laite sammuu ja kuinka monta tuntia sen pitäisi toimia, ennen kuin se sammuu. LCD-näyttö lakkaa vilkkumasta ja ajastimen merkkivalo “P” syttyy. Tämä on viivästynyt käynnistystoiminto. Kuivaustila - - Paina painiketta “B” kosteudenpoistotilan valitsemiseksi. Kuivaustilan ohjauslamppu “K” syttyy. - Kuivaustilassa nukkumistoimintoa ei voida asettaa, ja puhaltimen nopeus on alhainen. Nukkumismoodi - - Paina painiketta “B” jäähdytystilaan. - Siirry lepotilaan painamalla painiketta “E”, tuulettimen nopeuden oletusarvo on alhainen. - Lepotilan valvontalamppu “N” syttyy. - Lepotila ohjelmoidaan automaattisesti. Ensimmäisen käyttötunnin jälkeen lämpötila nousee 1 ℃, toisen käyttötunnin jälkeen lämpötila nousee vielä 1 ℃ ja pysyy sitten samalla tasolla. Lepotila ei ole käytettävissä ilmankuivaus- ja puhallustiloissa. Kun laite ilmoittaa olevansa täynnä vettä - "M" - merkkivalo vilkkuu, laitteen valmiustila, tilanmuutos ja lepotila peruutetaan. Ilman värähtely - Kääntötoiminto - Paina painiketta “I”, kun laite kytkeytyy päälle, kääntotoiminnon merkkivalo “R” syttyy, säleikkö kääntyy jatkuvasti vasemmalle ja oikealle; painamalla painiketta uudelleen, liike pysähtyy ja säleikkö pysyy tässä asennossa. Kauko-ohjaimen toiminta - kuva E Kaukosäädin lähettää signaaleja järjestelmään. Painike "A" - laite käynnistetään, kun siihen kytketään virta, tai se pysähtyy, kun se toimii, jos painat tätä painiketta. Painike "B" - paina sitä valitaksesi käyttötavan: viileä tila → kuiva tila → tuulettimen tila. 54Painike "C" / "D" - paina vahvistaaksesi halutun huonelämpötilan, kun jäähdytystila kytketään päälle. Painike "E" - paina asettaaksesi lepotilan tai peruaksesi sen. Painike "F" - paina sitä valitaksesi puhaltimen nopeuden järjestyksessä: matala / korkea tuulen nopeus. Painike "G" - paina sitä toistuvasti asettaaksesi toiminta-ajan 1 - 24 tuntiin. Painike “H” - paina asettaaksesi tai peruuttaaksesi ilmavirran värähtelytoiminnon. SUOJAUSLAITTEET Kompressorin suojaus: Kolme minuuttia myöhemmin virran kytkemisen / uudelleenkäynnistyksen jälkeen kompressori alkaa käydä. . VAIHTO-OHJEET: Tämä laite on varustettu automaattisella vesihöyrystysjärjestelmällä. Lauhteellinen vesisykli jäähdyttää lauhduttimen, mikä parantaa jäähdytystehokkuutta ja säästää myös energiaa.

1. Jos sisävesisäiliö on täynnä, M-merkkivalo vilkkuu näytöllä, laite siirtyy valmiustilaan, summeriääni, kompressori

pysähtyy ja kaikki painikkeet ovat kelvottomia, kunnes laite palaa normaaliksi veden tyhjennyksen jälkeen.

2. Vedä pistotulppa veden tyhjentämiseksi, sammuta laite.

3. Poista kumitulppa tyhjennysaukosta (8) - kuva F1. Tyhjennä vesi tasaiseen astiaan (ei sisälly pakkaukseen) tai

putken kautta (ei sisälly pakkaukseen) - kuva F2. Sulje kumitulppa (8).

4. Käynnistä laite uudelleen, kone toimii normaalisti.

Puhdistus: Sammuta laite ennen puhdistamista ja huoltoa ja irrota pistoke pistorasiasta. a) Kotelon puhdistus Puhdista laitteen pinta märällä pehmeällä liinalla. Älä käytä kemikaaleja, kuten bentseeniä, alkoholia, bensiiniä, muuten laitteen pinta vaurioituu tai koko kone vaurioituu. b) Verkkosuodattimien puhdistus Jos suodatin on tukkeutunut pölyltä, laitteen teho heikkenee. Puhdista suodatin joka toinen viikko. - Puhdista ylempi ja alempi suodattimen kehys, kun olet poistanut ne laitteen takapuolelta - kuva G. - Laita suodatin lämpimään veteen, jossa on neutraalia pesuainetta (noin 40 ℃ / 104 ℉), ja kuivaa suodattimen jälkeen varjossa. VARASTOINTI Jos laitetta ei käytetä pitkään aikaan, toimi seuraavasti:

1. Vedä tyhjennystulppa (8) ulos veden virtaamiseksi.

2. Anna laitteen käydä tuuletintilassa 2 tunnin ajan laitteen sisäpinnan kuivumiseksi.

3. Sammuta laite ja vedä pistoke irti.

4. Puhdista ja kuivaa suodattimet ja asenna ne sitten uudelleen.

5. Vedä pakoputki turvallista pitämistä varten.

6. Laita kone muovipussiin ja aseta se kuivaan paikkaan.

7. Poista kaukosäätimen paristot ja pidä ne kunnolla.

ONGELMIEN KARTTOITTAMINEN Ongelma I: Ilmastointilaite ei toimi. Syy 1: Ei ole sähköä. Joten, kytke se päälle, kun olet kytkenyt sen sähköpistorasiaan. Syy 2: Vesisäiliön täydellinen merkkivalo näyttää "WF". Joten, tyhjennä vesi. Ongelma II: Laite käynnistyy automaattisesti uudelleen. Syy1: Suora auringonvalo. Joten veti verhot. Syy 2: Ovet ja ikkunat ovat auki, huoneessa on paljon lämmönlähteitä. Joten sulje ovi ja ikkunat, siirrä lämmönlähteet pois. Syy 3: Suodattimet ovat liian likaisia. Puhdista tai vaihda suodattimet. Syy 4: Ilman imu tai ilman poisto on tukossa. Joten poista tukos. Tehtävä III: Suuri melu Syy: Laitetta ei ole asetettu tasaiselle alustalle. Joten aseta laite tasaiselle ja kovalle paikalle melun 55vähentämiseksi. Ongelma IV: Kompressori ei toimi. Syy: Kompressorin aikaviivesuojaus kytkeytyy päälle. Joten odota 3 minuuttia, kunnes lämpötila laskee, ja käynnistä kone sitten uudelleen. Huomaa: Kun tapahtuu epänormaaleja tilanteita, sammuta kone ja vedä pistoke irti, ota yhteyttä ammattitaitoiseen palveluun. Älä korjaa laitetta itse. Korjaamaton korjaus mitätöi takuun. TEKNISET TIEDOT: Jäähdytysteho nopeudella BTU: 7000 BTU / tunti Jäähdytysteho watteina: 2050W Energiankulutus (jäähdytys) watteina: 780 W Melutaso: <= 65 dB Ilmavirta: 300 m3 / tunti Energialuokka: A Kuivauskapasiteetti: 17 litraa / 24 tuntia Ajastin: 24 tuntia Jäähdytysnesteen R290 paino: enintään 165 grammaa Suojellaksesi ympräristöäsi: hävitä pahvilaatikot ja muovipussit ja kierrätä ne niille tarkoitetuissa jäteastioissa. Käytetyt koneet tulee toimittaa niihin erioistuneisiin keräyspisteisiin ympäristölle vaarallisten aineiden takia. Älä hävitä laitteita sekajätteessä. Varo, tulipalon vaara. ÄLÄ lävistä tai polta. Huomaa, että kylmäaine ei saa sisältää hajua.
