MANUALE UTENTE CR 7910 CAMRY

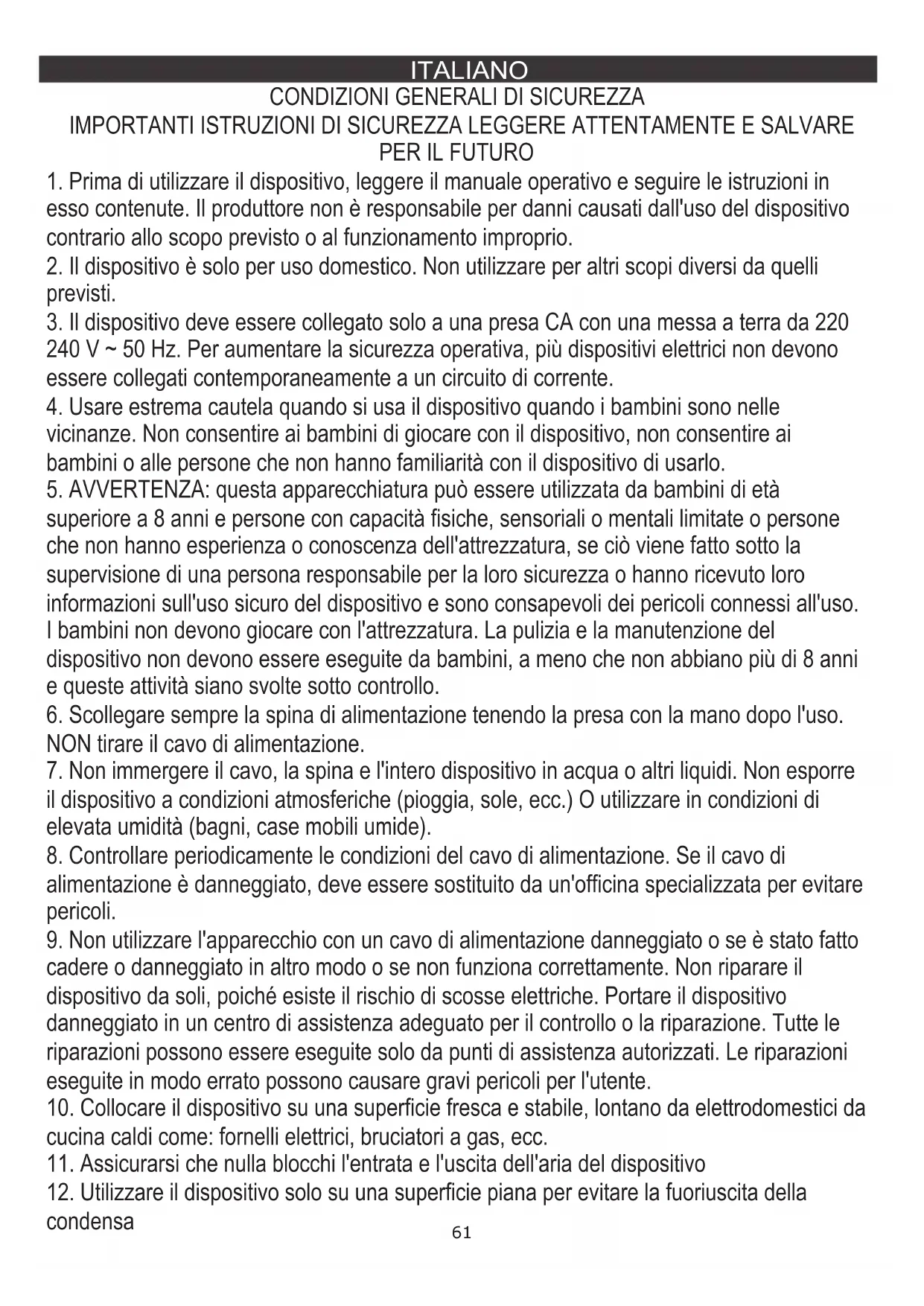

CONDIZIONI GENERALI DI SICUREZZA

1. Prima di utilizzare il dispositivo, leggere il manuale operativo e seguire le istruzioni in

esso contenute. Il produttore non è responsabile per danni causati dall'uso del dispositivo contrario allo scopo previsto o al funzionamento improprio.

2. Il dispositivo è solo per uso domestico. Non utilizzare per altri scopi diversi da quelli

3. Il dispositivo deve essere collegato solo a una presa CA con una messa a terra da 220

240 V ~ 50 Hz. Per aumentare la sicurezza operativa, più dispositivi elettrici non devono essere collegati contemporaneamente a un circuito di corrente.

4. Usare estrema cautela quando si usa il dispositivo quando i bambini sono nelle

vicinanze. Non consentire ai bambini di giocare con il dispositivo, non consentire ai bambini o alle persone che non hanno familiarità con il dispositivo di usarlo.

5. AVVERTENZA: questa apparecchiatura può essere utilizzata da bambini di età

superiore a 8 anni e persone con capacità fisiche, sensoriali o mentali limitate o persone che non hanno esperienza o conoscenza dell'attrezzatura, se ciò viene fatto sotto la supervisione di una persona responsabile per la loro sicurezza o hanno ricevuto loro informazioni sull'uso sicuro del dispositivo e sono consapevoli dei pericoli connessi all'uso. I bambini non devono giocare con l'attrezzatura. La pulizia e la manutenzione del dispositivo non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni e queste attività siano svolte sotto controllo.

6. Scollegare sempre la spina di alimentazione tenendo la presa con la mano dopo l'uso.

NON tirare il cavo di alimentazione.

7. Non immergere il cavo, la spina e l'intero dispositivo in acqua o altri liquidi. Non esporre

il dispositivo a condizioni atmosferiche (pioggia, sole, ecc.) O utilizzare in condizioni di elevata umidità (bagni, case mobili umide).

8. Controllare periodicamente le condizioni del cavo di alimentazione. Se il cavo di

alimentazione è danneggiato, deve essere sostituito da un'officina specializzata per evitare pericoli.

9. Non utilizzare l'apparecchio con un cavo di alimentazione danneggiato o se è stato fatto

cadere o danneggiato in altro modo o se non funziona correttamente. Non riparare il dispositivo da soli, poiché esiste il rischio di scosse elettriche. Portare il dispositivo danneggiato in un centro di assistenza adeguato per il controllo o la riparazione. Tutte le riparazioni possono essere eseguite solo da punti di assistenza autorizzati. Le riparazioni eseguite in modo errato possono causare gravi pericoli per l'utente.

10. Collocare il dispositivo su una superficie fresca e stabile, lontano da elettrodomestici da

cucina caldi come: fornelli elettrici, bruciatori a gas, ecc.

11. Assicurarsi che nulla blocchi l'entrata e l'uscita dell'aria del dispositivo

12. Utilizzare il dispositivo solo su una superficie piana per evitare la fuoriuscita della

condensa 6113. Per fornire una protezione aggiuntiva, si consiglia di installare un dispositivo a corrente residua (RCD) nel circuito elettrico con una corrente residua nominale non superiore a 30 mA. Chiedi a un elettricista per questo.

14. Pulire regolarmente il filtro dell'aria. La frequenza della pulizia dipende dalla pulizia

15. Dopo aver spento la macchina, attendere almeno 5 minuti prima di riaccenderla.

16. Non utilizzare il dispositivo in luoghi soleggiati. Quando il dispositivo si surriscalda, la

protezione da surriscaldamento attiva il dispositivo.

17. Per garantire un raffreddamento efficace, è necessario mantenere una distanza di

almeno 50 cm tra le pareti laterali del dispositivo e la parete, i mobili o le tende.

18. A causa delle prestazioni limitate del dispositivo, se la differenza tra la temperatura target

e la temperatura ambiente è troppo elevata, la temperatura target potrebbe non essere raggiunta.

19. Per ridurre il rischio di incendi, scosse elettriche o lesioni durante l'uso del condizionatore

d'aria, osservare le seguenti precauzioni di base: a) Collegare a una presa con messa a terra con 3 pin. b) Non rimuovere il polo di messa a terra. c) Non utilizzare l'adattatore. d) Non utilizzare una prolunga. e) Scollegare il condizionatore d'aria prima della manutenzione. f) Utilizzare due o più persone per spostare e installare il condizionatore d'aria.

20. Non utilizzare agenti che accelerano il processo di scongelamento o pulizia diversi da

quelli raccomandati dal produttore.

21. Il dispositivo deve essere conservato in una stanza senza fonti di accensione

costantemente funzionanti, ad esempio fuoco aperto, apparecchi a gas o stufe elettriche. Descrizione del dispositivo - Figura A

1. Pannello di controllo

2. Uscita aria fredda

3. Telecomando (figura E)

4. Maniglia per il trasporto

5. Prese d'aria con filtro a rete

6. Tubo di scarico dell'aria

7. Connettore di scarico

8. Foro di scarico con tappo in gomma

9. Adattatore di scarico della finestra

10. Connettore del tubo di scarico dell'aria

Descrizione del pannello di controllo - Figura D. A. Pulsante di accensione B. Pulsante modalità C. Pulsante di riduzione della temperatura in modalità di raffreddamento D. Pulsante di riduzione della temperatura in modalità di raffreddamento E. Pulsanti modello sleep F. Pulsante velocità ventilatore G. Pulsante timer 62H. Schermo LED

I. Pulsante di oscillazione dell'aria

J. Spia di controllo della modalità di raffreddamento K. Spia controllo modalità deumidificazione L. Spia controllo modalità ventilatore M. WF - spia di controllo totale dell'acqua N. Spia di controllo della modalità di sospensione O. Le spie di controllo della velocità della ventola veloce e lenta P. Spia di controllo del timer R. Lampada di controllo dell'oscillazione dell'aria Telecomando - Immagine E A. Pulsante di accensione B. Pulsante modalità C. Pulsante di abbassamento della temperatura 16-31 ° C D. Pulsante di abbassamento della temperatura 16-31 ° C E. Pulsante modalità sospensione F. Pulsante velocità ventola G. Pulsante timer H. Pulsante funzione Swing Funzionamento del PANNELLO DI CONTROLLO - figura D Premere il pulsante "A" per accendere e spegnere la macchina, il buzzer riprodurrà il segnale una volta. Modalità di raffreddamento - Dopo l'accensione della macchina, il valore predefinito è la modalità di raffreddamento con 22 ℃ e bassa velocità della ventola. - Premere il pulsante “B” per selezionare la modalità di raffreddamento tra la modalità di raffreddamento → modalità ventilatore → modalità di deumidificazione. La spia di controllo della modalità di raffreddamento J si accende. - Premere il pulsante “C” o “D” per regolare la temperatura richiesta da 16 ℃ a 31 ℃), i pulsanti non sono disponibili in modalità ventilatore o deumidificazione. Modalità ventilatore - - Premere il pulsante “B” per selezionare la modalità ventilatore, la spia di controllo modalità ventilatore “L” si accende. - Premere il pulsante "F" per selezionare alta o bassa velocità, la spia di controllo velocità "O" selezionata si accende. - Durante il funzionamento in modalità ventilatore, non è possibile impostare la temperatura e le funzioni di riposo. Modalità timer - - Quando il dispositivo non funziona, premere il pulsante "G", lo schermo LCD lampeggia, premere ripetutamente il pulsante "G" per impostare l'ora in cui il dispositivo inizierà a funzionare e quante ore dovrebbe funzionare. Lo schermo LCD smette di lampeggiare e la spia di controllo timer “P” si accende. - Quando il dispositivo funziona, premere il pulsante “G”, lo schermo LCD lampeggia, premere ripetutamente il pulsante “G” per impostare l'ora in cui il dispositivo si spegnerà e quante ore dovrebbe funzionare prima che si spenga. Lo schermo LCD smette di lampeggiare e la spia di controllo timer “P” si accende. Questa è una funzione di avvio ritardato. Modalità di deumidificazione - - Premere il pulsante “B” per selezionare la modalità di deumidificazione, la spia di controllo della modalità di deumidificazione “K” si accende. - In modalità deumidificazione, la funzione di sospensione non può essere impostata e la velocità della ventola è bassa. 63Modalità risparmio - - Premere il pulsante "B" per la modalità di raffreddamento. - Premere il pulsante "E" per accedere alla modalità di sospensione, il valore predefinito della velocità della ventola è basso. - La spia di controllo della modalità di sospensione "N" si accende. - La modalità di sospensione viene programmata automaticamente. Dopo la prima ora di funzionamento, la temperatura aumenterà di 1 ℃, dopo la seconda ora di funzionamento, la temperatura aumenterà di un altro 1 ℃ e quindi rimarrà allo stesso livello. La modalità di sospensione non è disponibile nelle modalità di deumidificazione e ventola. Quando il dispositivo comunica che è pieno d'acqua - l'indicatore luminoso "M" lampeggia, quindi la modalità di standby del dispositivo, la conversione della modalità e la modalità di sospensione verranno annullate. Oscillazione dell'aria - Funzione di oscillazione - Premere il pulsante “I”, dopo l'accensione del dispositivo, la spia di controllo della funzione di oscillazione “R” si accende, la feritoia oscilla continuamente a destra e sinistra; premendo nuovamente il pulsante il movimento si fermerà e la feritoia rimarrà in quella posizione. Funzionamento del TELECOMANDO - figura E Il telecomando trasmette segnali al sistema. Pulsante "A" - l'apparecchio verrà avviato quando è sotto tensione o verrà arrestato quando è in funzione, se si preme questo pulsante. Pulsante "B": premerlo per selezionare la modalità operativa: modalità fredda → modalità asciutta → modalità ventola. Pulsante "C" / "D" - premere per fissare la temperatura ambiente richiesta quando la modalità di raffreddamento è attivata. Pulsante "E" - premere per impostare o annullare la modalità di sospensione. Pulsante "F" - premerlo per selezionare la velocità della ventola in sequenza: bassa / alta velocità del vento. Pulsante "G" - premerlo più volte per impostare il tempo di funzionamento da 1 a 24 ore. Pulsante “H” - premere per impostare o annullare la funzione di oscillazione del flusso d'aria.

DISPOSITIVI DI PROTEZIONE

Protezione compressore: tre minuti dopo l'accensione / il riavvio, il compressore inizia a funzionare. ISTRUZIONI DI DRENAGGIO: Questo dispositivo è dotato di sistema di evaporazione automatica dell'acqua. Il ciclo dell'acqua condensata raffredda il condensatore, il che non solo migliorerà l'efficienza di raffreddamento, ma consentirà anche di risparmiare energia.

1. Se il serbatoio dell'acqua interno è pieno, la spia di controllo “M” lampeggerà sullo schermo, il dispositivo

entrerà in modalità standby, il cicalino grida, il compressore si arresta e tutti i pulsanti non sono validi fino a quando il dispositivo non torna alla normalità, dopo il drenaggio dell'acqua.

2. Estrarre la spina per scaricare l'acqua, spegnere il dispositivo.

3. Rimuovere il tappo di gomma dal foro di scarico (8) - figura F1. Svuotare l'acqua in un contenitore piatto (non

incluso nel set) o tramite un tubo (non incluso nel set) - foto F2. Chiudere il cappuccio di gomma (8).

4. Riavvia il dispositivo, la macchina funzionerà normalmente.

PULIZIA E MANUTENZIONE

Pulizia: prima della pulizia e della manutenzione, spegnere il dispositivo e scollegare la spina. a) Pulizia dell'alloggiamento Pulire con la superficie del dispositivo con un panno morbido bagnato. Non usare prodotti chimici come benzene, alcool, benzina, altrimenti la superficie del dispositivo verrà danneggiata o anche l'intera macchina verrà danneggiata. b) Pulizia filtri rete Se il filtro è ostruito dalla polvere, l'efficacia del dispositivo è ridotta, assicurarsi di pulire il filtro una volta ogni due 64settimane. - Pulire il telaio dei filtri superiore e inferiore dopo averli rimossi dalla parte posteriore del dispositivo - figura G. - Mettere il filtro in acqua calda con detergente neutro (circa 40 ℃ / 104 ℉) e asciugarlo all'ombra dopo averlo sciacquato. CONSERVAZIONE Se il dispositivo non verrà utilizzato per un lungo periodo, eseguire le seguenti operazioni:

1. Estrarre il tappo di drenaggio (8) per scaricare l'acqua.

2. Lasciare funzionare il dispositivo in modalità ventola per 2 ore per asciugare l'interno del dispositivo.

3. Spegnere il dispositivo ed estrarre la spina.

4. Pulire e asciugare i filtri, quindi reinstallarli.

5. Estrarre il tubo di scarico per mantenerlo in sicurezza.

6. Mettere la macchina in un sacchetto di plastica e posizionarla in un luogo asciutto.

Problema I .: L'aria condizionata non funziona. Motivo 1: non c'è elettricità. Quindi, accendilo dopo averlo collegato a una presa elettrica. Motivo 2: la spia di controllo completo dell'acqua visualizza "WF". Quindi, scarica l'acqua. Problema II .: il dispositivo si riavvia automaticamente di frequente. Motivo 1: luce solare diretta. Quindi, disegnato le tende. Motivo 2: porte e finestre sono aperte, molte fonti di calore nella stanza. Quindi, chiudere la porta e le finestre, spostare le fonti di calore. Motivo 3: i filtri sono troppo sporchi. Quindi, pulire o sostituire i filtri. Motivo 4: l'ingresso dell'aria o l'uscita dell'aria è bloccato. Quindi, rimuovere il blocco. Problema III .: grande rumore Motivo: il dispositivo non è posizionato su una superficie piana. Quindi, posizionare il dispositivo in un luogo piatto e duro per ridurre il rumore. Problema IV .: il compressore non funziona. Motivo: la protezione del ritardo del compressore si attiva. Quindi, attendere 3 minuti fino a quando la temperatura si abbassa, quindi riavviare la macchina. Nota: quando si verificano situazioni anomale, spegnere la macchina ed estrarre la spina, quindi contattare l'assistenza professionale. Non riparare il dispositivo da soli. La riparazione non qualificata annullerà la garanzia. DATI TECNICI: Capacità di raffreddamento a BTU: 7000 BTU / ora Potenza frigorifera in watt: 2050 W. Consumo energetico (raffreddamento) in watt: 780 W. Rumorosità: <= 65dB Flusso d'aria: 300 m3 / ora Classe energetica: A Capacità di asciugatura: 17 litri / 24 ore Timer: 24 ore Peso refrigerante R290: massimo 165 grammi Prendiamoci cura dell'ambiente naturale. I contenitori in cartone dovrebbero essere portati all'apposito punto di raccolta. I sacchi in polietilene (PE) vanno buttati nel contenitore per la plastica. L'apparecchio fuori uso deve essere rottamato presso un centro di raccolta autorizzato, poiché contiene elementi pericolosi che potrebbero costituire una minaccia per l'ambiente. Il dispositivo elettrico deve essere consegnato in modo da limitare il suo riutilizzo. Se l'apparecchio contiene batterie, è necessario rimuoverle e smaltirle separatamente. Attenzione, rischio di incendio. NON perforare o bruciare. Tenere presente che il refrigerante potrebbe non contenere odori. 65SLOVENŠČINA HRVATSKI
