BEDIENUNGSANLEITUNG CR 7910 CAMRY

(GB) user manual - 4 (DE) bedienungsanweisung - 8

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

WICHTIGE SICHERHEITSHINWEISE SORGFÄLTIG DURCHLESEN UND FÜR DIE ZUKUNFT AUFBEWAHREN

1. Lesen Sie vor dem Gebrauch des Geräts die Bedienungsanleitung und befolgen Sie die darin enthaltenen Anweisungen. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder unsachgemäßen Betrieb des Gerätes verursacht werden.
2. Das Gerät ist nur für den Heimgebrauch bestimmt. Verwenden Sie es nicht für andere Zwecke, die nicht für den vorgesehenen Zweck bestimmt sind.

3. Das Gerät darf nur an eine Netzsteckdose mit 220-240 V \~ 50 Hz angeschlossen werden. Um die Betriebssicherheit zu erhöhen, sollten nicht mehrere elektrische Geräte gleichzeitig an einen Stromkreis angeschlossen werden.

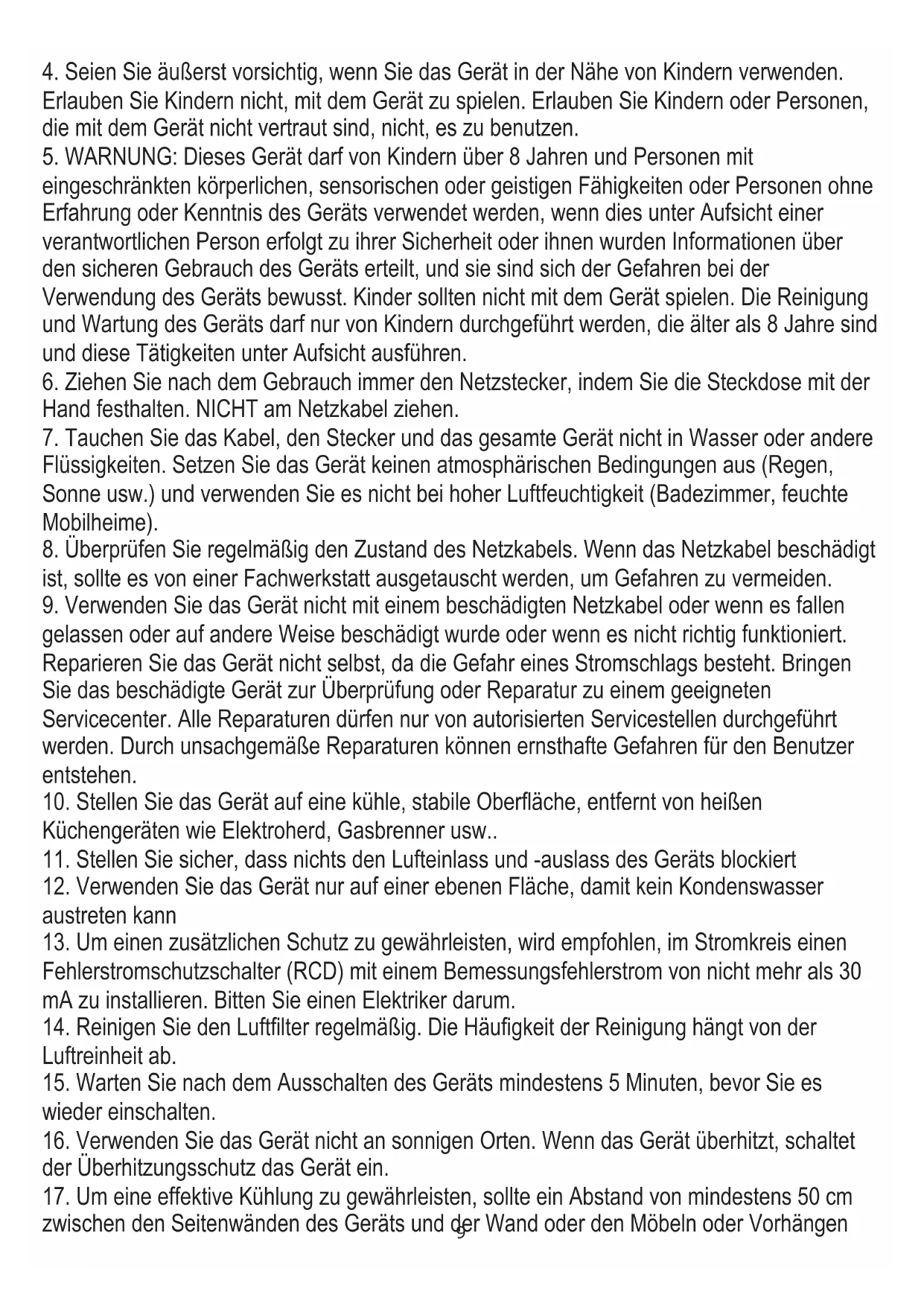

4. Seien Sie äußerst vorsichtig, wenn Sie das Gerät in der Nähe von Kindern verwenden. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Erlauben Sie Kindern oder Personen, die mit dem Gerät nicht vertraut sind, nicht, es zu benutzen.

5. WARNUNG: Dieses Gerät darf von Kindern über 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen ohne Erfahrung oder Kenntnis des Geräts verwendet werden, wenn dies unter Aufsicht einer verantwortlichen Person erfolgt zu ihrer Sicherheit oder ihnen wurden Informationen über den sicheren Gebrauch des Geräts erteilt, und sie sind sich der Gefahren bei der Verwendung des Geräts bewusst. Kinder sollten nicht mit dem Gerät spielen. Die Reinigung und Wartung des Geräts darf nur von Kindern durchgeführt werden, die älter als 8 Jahre sind und diese Tätigkeiten unter Aufsicht ausführen.
6. Ziehen Sie nach dem Gebrauch immer den Netzstecker, indem Sie die Steckdose mit der Hand festhalten. NICHT am Netzkabel ziehen.
7. Tauchen Sie das Kabel, den Stecker und das gesamte Gerät nicht in Wasser oder andere Flüssigkeiten. Setzen Sie das Gerät keinen atmosphärischen Bedingungen aus (Regen, Sonne usw.) und verwenden Sie es nicht bei hoher Luftfeuchtigkeit (Badezimmer, feuchte Mobilheime).
8. Überprüfen Sie regelmäßig den Zustand des Netzkabels. Wenn das Netzkabel beschädigt ist, sollte es von einer Fachwerkstatt ausgetauscht werden, um Gefahren zu vermeiden.
9. Verwenden Sie das Gerät nicht mit einem beschädigten Netzkabel oder wenn es fallen gelassen oder auf andere Weise beschädigt wurde oder wenn es nicht richtig funktioniert. Reparieren Sie das Gerät nicht selbst, da die Gefahr eines Stromschlags besteht. Bringen Sie das beschädigte Gerät zur Überprüfung oder Reparatur zu einem geeigneten Servicecenter. Alle Reparaturen dürfen nur von autorisierten Servicestellen durchgeführt werden. Durch unsachgemäße Reparaturen können ernsthafte Gefahren für den Benutzer entstehen.
10. Stellen Sie das Gerät auf eine kühle, stabile Oberfläche, entfernt von heißen Küchengeräten wie Elektroherd, Gasbrenner usw..
11. Stellen Sie sicher, dass nichts den Lufteinlass und -auslass des Geräts blockiert
12. Verwenden Sie das Gerät nur auf einer ebenen Fläche, damit kein Kondenswasser austreten kann
13. Um einen zusätzlichen Schutz zu gewährleisten, wird empfohlen, im Stromkreis einen Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA zu installieren. Bitten Sie einen Elektriker darum.
14. Reinigen Sie den Luftfilter regelmäßig. Die Häufigkeit der Reinigung hängt von der Luftreinheit ab.
15. Warten Sie nach dem Ausschalten des Geräts mindestens 5 Minuten, bevor Sie es wieder einschalten.
16. Verwenden Sie das Gerät nicht an sonnigen Orten. Wenn das Gerät überhitzt, schaltet der Überhitzungsschutz das Gerät ein.
17. Um eine effektive Kühlung zu gewährleisten, sollte ein Abstand von mindestens 50 cm zwischen den Seitenwänden des Geräts und der Wand oder den Möbeln oder Vorhängen

eingehalten werden.

1. Aufgrund der eingeschränkten Leistung des Geräts wird die Zieltemperatur möglicherweise nicht erreicht, wenn der Unterschied zwischen der Zieltemperatur und der Umgebungstemperatur zu groß ist.
2. Beachten Sie die folgenden grundlegenden Vorsichtsmaßnahmen, um die Gefahr von Bränden, Stromschlägen oder Verletzungen bei der Verwendung der Klimaanlage zu verringern:

a) An eine geerdete Steckdose mit 3 Stiften anschließen.
b) Entfernen Sie nicht den Erdungsstift.
c) Verwenden Sie den Adapter nicht.
d) Verwenden Sie kein Verlängerungskabel.
e) Trennen Sie die Klimaanlage vor Wartungsarbeiten vom Stromnetz.
f) Verwenden Sie zwei oder mehr Personen, um die Klimaanlage zu bewegen und zu installieren.
20. Verwenden Sie keine anderen Mittel, die den Auftau- oder Reinigungsprozess beschleunigen, als die vom Hersteller empfohlenen.
21. Das Gerät sollte in einem Raum ohne ständig in Betrieb befindliche Zündquellen gelagert werden, zum Beispiel: offenes Feuer, Gasgeräte oder elektrische Heizungen.

Gerätebeschreibung - Bild A

1. Bedienfeld 2. Kaltluftaustritt
2. Fernbedienung (Bild E) 4. Transportgriff
3. Lufteinlässe mit Netzfilter 6. Luftauslassrohr
4. Auspuffanschluss 8. Entleeren Sie das Loch mit der Gummikappe
5. Fensterauspuffadapter 10. Anschluss des Luftauspuffrohrs

Beschreibung des Bedienfelds - Bild D.

A. Einschaltknopf

B. Modustaste

C. Temperatur-Abwärtstaste im Kühlmodus

D. Temperatur-Aufwärtstaste im Kühlmodus

E. Sleep-Modelltasten

F. Lüftergeschwindigkeitstaste

G. Timer-Taste

H. LED-Bildschirm

I. Luftoszillationsknopf

J. Kontrollleuchte für den Kühlmodus

K. Kontrollleuchte für den Entfeuchtungsmodus

L. Kontrollleuchte für den Lüftermodus

M. WF - Wasservollkontrollleuchte

N. Kontrollleuchte für den Ruhemodus

O. Die Kontrollleuchten für schnelle und langsame Lüftergeschwindigkeit

P. Kontrollleuchte für Timer

R. Kontrollleuchte für Luftoszillation

Fernbedienung - Bild E

A. Einschaltknopf B. Modustaste
C. Temperatur-Abwärtstaste 16-31 ° C D. Temperatur-Aufwärtstaste 16-31 ° C
E. Standby-Taste F. Lüftergeschwindigkeitstaste
G. Timer-Taste H. Swing-Funktionstaste

Bedienung des Bedienfelds - Bild D

Drücken Sie die Taste "A", um das Gerät ein- und auszuschalten. Der Summer gibt ein Signal aus.

Kühlmodus -

Nach dem Einschalten der Maschine ist der Standardwert der Kühlmodus mit 22 °C und niedriger Lüftergeschwindigkeit.

- Drücken Sie die Taste „B“, um den Kühlmodus zwischen Kühlmodus → Lüftermodus → Entfeuchtungsmodus zu wählen. Die Kontrollleuchte für den Kühlmodus J leuchtet auf.

- Drücken Sie die Taste "C" oder "D", um die gewünschte Temperatur von 16 °C bis 31 °C einzustellen. Die Tasten sind im Lüfter- oder Entfeuchtungsmodus nicht verfügbar.

Lüftermodus -

- Drücken Sie die Taste „B“, um den Lüftermodus auszuwählen. Die Kontrollleuchte „L“ für den Lüftermodus leuchtet auf.

- Drücken Sie die Taste "F", um eine hohe oder niedrige Geschwindigkeit auszuwählen. Die Kontrollleuchte für die gewählte Geschwindigkeit "O" leuchtet auf.

- Im Lüftermodus können die Temperatur- und Schlaffunktionen nicht eingestellt werden.

Timer-Modus -

- Wenn das Gerät nicht funktioniert, drücken Sie die Taste „G“, der LCD-Bildschirm blinkt, und drücken Sie wiederholt die Taste „G“, um die Startzeit und die Betriebsdauer des Geräts festzulegen. Der LCD-Bildschirm hört auf zu blinken und die Timer-Kontrollleuchte „P“ leuchtet auf.

- Wenn das Gerät in Betrieb ist, drücken Sie die Taste „G“, der LCD-Bildschirm blinkt, und drücken Sie wiederholt die Taste „G“, um die Zeit einzustellen, nach der sich das Gerät ausschaltet, und um wie viele Stunden es arbeiten soll, bevor es sich ausschaltet. Der LCD-Bildschirm hört auf zu blinken und die Timer-Kontrollleuchte „P“ leuchtet auf. Dies ist eine verzögerte Startfunktion.

Entfeuchtungsmodus -

- Drücken Sie die Taste "B", um den Entfeuchtungsmodus zu wählen. Die Kontrollleuchte für den Entfeuchtungsmodus "K" leuchtet auf.

- Im Entfeuchtungsmodus kann die Schlaffunktion nicht eingerichtet werden und die Lüftergeschwindigkeit ist niedrig.

Schlafmodus -

- Drücken Sie die Taste "B", um in den Kühlmodus zu gelangen.

- Drücken Sie die Taste „E“, um in den Ruhemodus zu wechseln. Der Standardwert für die Lüftergeschwindigkeit ist niedrig.

- Die Kontrollleuchte für den Ruhemodus „N“ leuchtet auf.

- Der Schlafmodus wird automatisch programmiert. Nach der ersten Betriebsstunde erhöht sich die Temperatur um 1 °C, nach der zweiten Betriebsstunde erhöht sich die Temperatur um weitere 1 °C und bleibt dann auf dem gleichen Niveau.

Der Ruhemodus ist im Entfeuchtungs- und Lüftermodus nicht verfügbar. Wenn das Gerät mitteilt, dass es voll mit Wasser ist - die "M" -Anzeige blinkt, werden der Standby-Modus, die Modusumwandlung und der Ruhemodus des Geräts deaktiviert.

Luftschwingung - Pendelfunktion -

Drücken Sie die Taste "I", nachdem sich das Gerät eingeschaltet hat, und die Kontrollleuchte für die Schwenkfunktion "R" aufleuchtet. Die Jalousie schwenkt kontinuierlich nach links und rechts. Durch erneutes Drücken der Taste stoppt die Bewegung und die Jalousie bleibt in dieser Position.

FERNBEDIENUNG - Bild E

Die Fernbedienung überträgt Signale an das System.

Taste "A" - Wenn Sie diese Taste drücken, wird das Gerät gestartet, wenn es mit Strom versorgt wird, oder es wird angehalten, wenn es in Betrieb ist.

Taste "B" - drücken, um den Betriebsmodus auszuwählen: Kühlmodus → Trockenmodus → Lüftermodus.

Taste "C" / "D" - drücken, um die gewünschte Raumtemperatur festzulegen, wenn der Kühlmodus eingeschaltet ist.

Taste "E" - drücken, um den Schlafmodus einzurichten oder zu beenden.

Taste "F" - drücken Sie diese Taste, um die Lüftergeschwindigkeit nacheinander auszuwählen: niedrige / hohe

Windgeschwindigkeit.

Taste "G" - wiederholt drücken, um die Betriebsdauer von 1 bis 24 Stunden einzustellen.

Taste „H“ - drücken, um die Luftstromoszillationsfunktion einzurichten oder aufzuheben.

SCHUTZVORRICHTUNGEN

Kompressorschutz: Drei Minuten nach dem Einschalten / Neustart läuft der Kompressor an.

ENTWÄSSERUNGSANLEITUNG:

Dieses Gerät ist mit einem automatischen Verdampfungssystem ausgestattet. Der Kondenswasserkreislauf kühlt den Kondensator ab, was nicht nur die Kühleffizienz verbessert, sondern auch Energie spart.

1. Wenn der innere Wassertank voll ist, blinkt die Kontrollleuchte „M“ auf dem Bildschirm, das Gerät wechselt in den Standby-Modus, der Summer ertönt, der Kompressor stoppt und alle Tasten sind ungültig, bis das Gerät nach dem Wasserablauf wieder normal ist.
2. Ziehen Sie den Stecker heraus, um Wasser abzulassen, und schalten Sie das Gerät aus.
3. Entfernen Sie die Gummikappe von der Ablauföffnung (8) - Bild F1. Lassen Sie das Wasser in einen flachen Behälter (nicht im Lieferumfang enthalten) oder über ein Rohr (nicht im Lieferumfang enthalten) ab - Bild F2. Schließen Sie die Gummikappe (8).
4. Starten Sie das Gerät neu. Der Computer wird normal ausgeführt.

REINIGUNG & WARTUNG

Reinigung: Schalten Sie vor der Reinigung und Wartung das Gerät aus und ziehen Sie den Netzstecker.

a) Wohnungsreinigung

Reinigen Sie die Oberfläche des Geräts mit einem feuchten, weichen Tuch. Verwenden Sie keine Chemikalien wie Benzin, Alkohol oder Benzin, da sonst die Oberfläche des Geräts beschädigt oder sogar die gesamte Maschine beschädigt wird.

b) Netzfilterreinigung

Wenn der Filter durch Staub verstopft ist, verringert sich die Wirksamkeit des Geräts. Reinigen Sie den Filter unbedingt alle zwei Wochen.

• Reinigen Sie den oberen und unteren Filterrahmen, nachdem Sie sie von der Rückseite des Geräts entfernt haben - Bild G.
• Setzen Sie den Filter in warmes Wasser mit neutralem Reinigungsmittel (ca. 40 °C / 104 °F) und trocknen Sie ihn nach dem Abspülen im Schatten.

LAGER

Wenn das Gerät längere Zeit nicht benutzt wird, gehen Sie bitte wie folgt vor:

1. Ablassschraube (8) herausziehen, um Wasser abzulassen.
2. Lassen Sie das Gerät 2 Stunden lang im Lüftermodus laufen, um das interne Gerät auszutrocknen.
3. Schalten Sie das Gerät aus und ziehen Sie den Stecker heraus.
4. Reinigen und trocknen Sie die Filter und setzen Sie sie wieder ein.
5. Ziehen Sie den Auspuff zur sicheren Aufbewahrung heraus.
6. Legen Sie die Maschine in eine Plastiktüte und stellen Sie sie an einen trockenen Ort.
7. Entfernen Sie die Batterien der Fernbedienung und bewahren Sie diese ordnungsgemäß auf.

FEHLERBEHEBUNG

Problem I.: Die Klimaanlage funktioniert nicht.

Grund 1: Es gibt keinen Strom. Schalten Sie es also ein, nachdem Sie es an eine Steckdose mit Strom angeschlossen haben.

Grund 2: Die Wasser-Vollkontrollleuchte zeigt "WF" an. Also, entleere das Wasser.

Problem II.: Das Gerät wird häufig automatisch neu gestartet.

Grund1: Direkte Sonneneinstrahlung. Also, die Vorhänge zugezogen.

Grund 2: Tür und Fenster sind offen, viele Wärmequellen im Raum. Schließen Sie also die Tür und die Fenster und entfernen Sie die Wärmequellen.

Grund 3: Filter sind zu verschmutzt. Reinigen oder ersetzen Sie die Filter.

Grund 4: Luftein- oder Luftaustritt ist blockiert. Entfernen Sie also die Blockade.

Aufgabe III.: Großes Rauschen

Grund: Das Gerät steht nicht auf einer ebenen Fläche. Stellen Sie das Gerät daher auf eine flache und harte Stelle, um Geräusche zu reduzieren.

Problem IV.: Kompressor funktioniert nicht.

Grund: Der Zeitverzögerungsschutz des Kompressors ist aktiviert. Warten Sie daher 3 Minuten, bis die

Temperatur gesunken ist, und starten Sie dann die Maschine neu.

Hinweis: Wenn ungewöhnliche Situationen auftreten, schalten Sie die Maschine aus und ziehen Sie den Stecker heraus. Wenden Sie sich dann an einen professionellen Kundendienst.

Reparieren Sie das Gerät nicht selbst. Nicht qualifizierte Reparaturen führen zum Erlöschen der Garantie.

TECHNISCHE DATEN:

Kühlleistung bei BTU: 7000 BTU / Stunde

Kühlleistung in Watt: 2050W

Energieverbrauch (Kühlung) in Watt: 780 W

Geräuschpegel: <= 65dB

Luftdurchsatz: 300 m3 / Stunde

Energieklasse: A

Trocknungskapazität: 17 Liter / 24 Stunden

Timer: 24 Stunden

R290 Kühlmittelgewicht: maximal 165 Gramm

Vorsicht, Brandgefahr.

NICHT durchstechen oder verbrennen.

Beachten Sie, dass das Kältemittel möglicherweise

keinen Geruch enthält.

Den Pappkarton im Altpapier entsorgen. Polyäthylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollten diese rausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll rausgeworfen werden!!
