NÁVOD NA OBSLUHU CR 7910 CAMRY

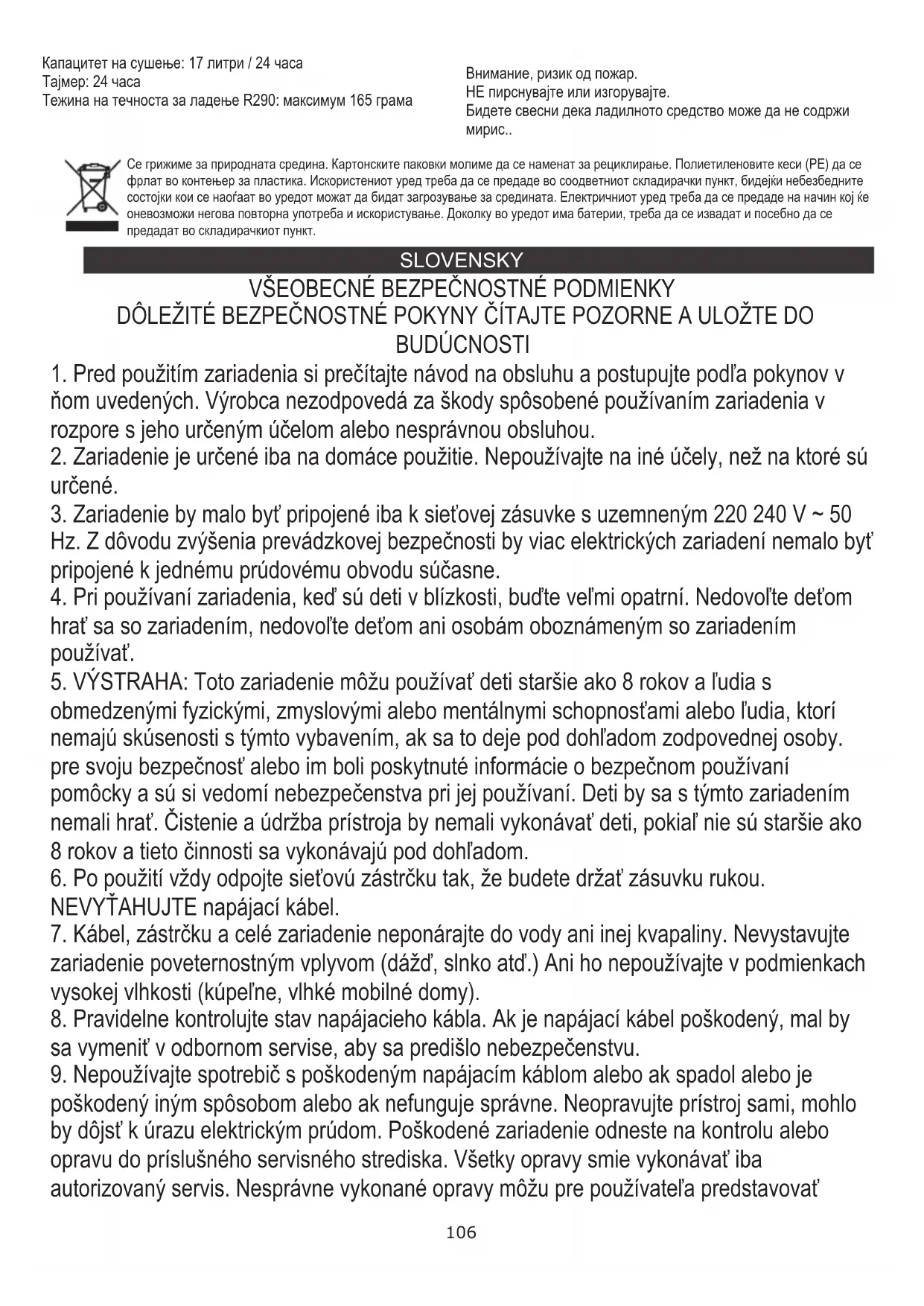

1. Pred použitím zariadenia si prečítajte návod na obsluhu a postupujte podľa pokynov v ňom uvedených. Výrobca nezodpovedá za škody spôsobené používaním zariadenia v rozpore s jeho určeným účelom alebo nesprávnou obsluhou.
2. Zariadenie je určené iba na domáce použitie. Nepoužívajte na iné účely, než na ktoré sú určené.
3. Zariadenie by malo byt' pripojené iba k siet'ovej zásuvke s uzemneným 220 240 V \~ 50 Hz. Z dôvodu zvýšenia prevádzkovej bezpečnosti by viac elektrických zariadení nemalo byt' pripojené k jednému prúdovému obvodu súčasne.
4. Pri používaní zariadenia, ked' sú deti v blízkosti, bud'te veľmi opatrní. Nedovol'te det'om hrat' sa so zariadením, nedovol'te det'om ani osobám oboznámeným so zariadením používať.
5. VÝSTRAHA: Toto zariadenie môžu používať deti staršie ako 8 rokov a l’udia s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo l’udia, ktorí nemajú skúsenosti s týmto vybavením, ak sa to deje pod dohl’adom zodpovednej osoby. pre svoju bezpečnosť alebo im boli poskytnuté informácie o bezpečnom používaní pomôcky a sú si vedomí nebezpečenstva pri jej používaní. Deti by sa s týmto zariadením nemali hrat’. Čistenie a údržba prístroja by nemali vykonávať deti, pokial’ nie sú staršie ako 8 rokov a tieto činnosti sa vykonávajú pod dohl’adom.
6. Po použití vždy odpojte siet'ovú zástrčku tak, že budete držať zásuvku rukou. NEVYŤAHUJTE napájací kábel.
7. Kábel, zástrčku a celé zariadenie neponárajte do vody ani inej kvapaliny. Nevystavujte zariadenie poveternostným vplyvom (dážď, slnko atď.) Ani ho nepoužívajte v podmienkach vysokej vlhkosti (kúpel’ne, vlhké mobilné domy).
8. Pravidelne kontrolujte stav napájacieho kábla. Ak je napájací kábel poškodený, mal by sa vymenit' v odbornom servise, aby sa predišlo nebezpečenstvu.
9. Nepoužívajte spotrebič s poškodeným napájacím káblom alebo ak spadol alebo je poškodený iným spôsobom alebo ak nefunguje správne. Neopravujte prístroj sami, mohlo by dôjst' k úrazu elektrickým prúdom. Poškodené zariadenie odneste na kontrolu alebo opravu do príslušného servisného strediska. Všetky opravy smie vykonávať iba autorizovaný servis. Nesprávne vykonané opravy môžu pre používatel'a predstavovať

vážne nebezpečenstvo.

1. Zariadenie umiestnite na chladný a stabilný povrch, mimo dosahu horúcich kuchynských spotrebičov, ako sú: elektrický sporák, plynový horák atd'.

2. Skontrolujte, či nič neblokuje vstup a výstup vzduchu zo zariadenia

3. Používajte zariadenie iba na rovnom povrchu, aby sa zabránilo vyliatiu kondenzátu

4. Na zabezpečenie dodatočnej ochrany sa odporúča nainštalovať do elektrického obvodu zariadenie na zvyškový prúd (RCD) s menovitým zvyškovým prúdom nepresahujúcim 30 mA. Požiadajte o to elektrikára.

5. Pravidelne čistite vzduchový filter. Frekvencia čistenia závisí od čistoty vzduchu.

6. Po vypnutí stroja počkajte aspoň 5 minút, kým ho znova zapnete.

7. Nepoužívajte zariadenie na slnečných miestach. Ked' sa zariadenie prehrieva, zapne sa ochrana pred prehriatím.

8. Na zabezpečenie účinného chladenia by sa medzi bočnými stenami zariadenia a stenou alebo nábytkom alebo záclonami mala udržiavať vzdialenost’ najmenej 50 cm.

9. Vzhľadom na obmedzený výkon zariadenia, ak je rozdiel medzi cieľovou teplotou a okolitou teplotou príliš veľký, cieľová teplota sa nemusí dosiahnut'.

10. Aby ste znížili riziko požiaru, úrazu elektrickým prúdom alebo zranenia pri používaní klimatizácie, dodržiavajte tieto základné bezpečnostné opatrenia:

a) Pripojte k uzemnenej zásuvke pomocou 3 pinov.

b) Nevyberajte uzemňovací kolík.

c) Nepoužívajte adaptér.

e) Pred servisom odpojte klimatizačnú jednotku.

f) Na premiestnenie a inštaláciu klimatizácie použite dve alebo viac osôb.

1. Nepoužívajte iné prostriedky, ktoré urýchľujú proces rozmrazovania alebo čistenia, iné ako tie, ktoré odporúča výrobca.

2. Zariadenie by sa malo skladovať v miestnosti bez neustáleho fungovania zdrojov zapálenia, napríklad: otvorený oheň, plynové spotrebiče alebo elektrické ohrievače.

Popis zariadenia - Obrázok A

Popis ovládacieho panela - obrázok D.

I. Tlačidlo oscilácie vzduchu J. Kontrolka chladenia

M. WF - kontrolka úplného naplnenia vodou N. Kontrolka režimu spánku

O. Kontrolné svetlá pre rýchlu a pomalú ventiláciu P. Kontrolka časovača

R. Kontrolka oscilácie vzduchu

Dial'kový ovládač - Obrázok E

Ovládanie ovládacieho panela - obrázok D

Stlačením tlačidla „A“ zapnete a vypnete zariadenie, bzučiak zaznie signál raz.

Režim chladenia -

- Stlačením tlačidla „C“ alebo „D“ nastavte požadovanú teplotu od 16 °C do 31 °C), tlačidlá nie sú k dispozícii v režime ventilátora alebo odvlhčovania.

Režim ventilátora -

• Stlačením tlačidla „B“ vyberte režim ventilátora, kontrolka režimu ventilátora „L“ sa rozsvieti.
• Stlačením tlačidla „F“ vyberte vysokú alebo nízku rýchlost’, rozsvieti sa zvolená kontrolka rýchlosti „O“.
• Počas prevádzky ventilátora nie je možné nastavovat' funkcie teploty a spánku.

Režim časovača -

Režim odvlhčovania -

• Stlačte tlačidlo „B“ do režimu chladenia.
• Stlačením tlačidla „E“ vstúpite do režimu spánku, predvolená hodnota rýchlosti ventilátora je nízka.
• Kontrolka režimu spánku „N“ sa rozsvieti.
• Režim spánku sa automaticky naprogramuje. Po prvej hodine prevádzky sa teplota zvýši o 1 °C, po druhej hodine prevádzky sa teplota zvýši o d'alšiu °C a zostane na rovnakej úrovni.
  Režim spánku nie je k dispozícii v režimoch odvlhčovania a ventilátora. Ked' zariadenie oznámi, že je plné vody - kontrolka „M“ bliká, pohotovostný režim, prevádzka režimu a režim spánku sa zrušia.

Oscilácia vzduchu - Swing -

Stlačte tlačidlo „I“, ked’ sa zariadenie zapne, kontrolka funkcie výkyvu „R“ sa rozsvieti, mriežka sa bude plynulo otáčat’ doľava a doprava; opätovným stlačením tlačidla sa pohyb zastaví a mriežka zostane v tejto polohe.

Prevádzka DIAŁKOVÉHO OVLÁDAČA - obrázok E

Diaľkový ovládač prenáša signály do systému.

Tlačidlo „A“ - po stlačení tohto tlačidla sa spotrebič spustí, keď je zapnutý, alebo sa zastaví, keď je v prevádzke.

Tlačidlo "F" - jeho stlačením zvolíte postupnú rýchlost' ventilátora: nízka / vysoká rýchlost' vetra.

Tlačidlo „G“ - opakovaným stláčaním nastavíte dobu prevádzky od 1 do 24 hodín.

Tlačidlo „H“ - stlačením nastavíte alebo zrušíte funkciu kmitania prietoku vzduchu.

OCHRANNÉ ZARIADENIA

Ochrana kompresora: O tri minúty neskôr po zapnutí / reštartovaní sa kompresor spustí.

POKYNY NA ODVODOVANIE:

Toto zariadenie je vybavené systémom automatického odparovania vody. Cyklus kondenzovanej vody ochladzuje kondenzátor, čo nielen zlepší účinnosť chladenia, ale tiež ušetrí energiu.

1. Ak je vnútorná nádrž na vodu plná, na obrazovke bude blikat' kontrolka „M“, zariadenie vstúpi do pohotovostného režimu, bzučiak zaznie, kompresor sa zastaví a všetky tlačidlá sú neplatné, až kým sa zariadenie po odtoku vody nevráti do normálu.
2. Vytiahnite zátku na vypustenie vody a vypnite zariadenie.
3. Odstráňte gumené viečko z vypúšťacieho otvoru (8) - obrázok F1. Vypustite vodu do plochej nádoby (nie je súčast'ou súpravy) alebo potrubím (nie je súčast'ou súpravy) - obrázok F2. Zatvorte gumené viečko (8).
4. Reštartujte zariadenie, stroj bude bežat' normálne.

ČISTENIE A ÚDRŽBA

b) Čistenie čistých filtrov

- Horný a dolný rám filtra vyčistite po ich vybratí zo zadnej strany zariadenia - obrázok G.

- Filter vložte do teplej vody s neutrálnym čistiacim prostriedkom (asi 40 °C / 104 °F) a po vyčistení opláchnite v tieni.

skladovanie

Ak zariadenie nebudete dlhší čas používat', postupujte takto:

Problém I.: Klimatizácia nefunguje.

Dôvod 1: Neexistuje elektrina. Takže ho po pripojení do zásuvky s elektrickou energiou zapnite.

Dôvod 2: Kontrolka úplného naplnenia vodou zobrazuje „WF“. Takže vypúšťajte vodu.

Dôvod 1: Priame slnečné svetlo. Nakreslili ste záclony.

Dôvod 2: Dvere a okná sú otvorené, v miestnosti je veľa zdrojov tepla. Zatvorte tak dvere a okná, presuňte zdroje tepla.

Dôvod 3: Filtre sú príliš znečistené. Vyčistite alebo vymeňte filtre.

Dôvod 4: Prívod vzduchu alebo prívod vzduchu je zablokovaný. Odstráňte zablokovanie.

Dôvod: Zariadenie nie je umiestnené na rovnom povrchu. Zariadenie preto položte na rovné a t'ažké miesto, aby sa znížil hluk.

Problém IV.: Kompresor nefunguje.

Dôvod: Je zapnutá ochrana proti oneskoreniu kompresora. Počkajte 3 minúty, kým sa teplota nezníži, a potom reštartujte zariadenie.

Poznámka: Ak sa vyskytnú neobvyklé situácie, stroj vypnite a vytiahnite zástrčku a potom sa obrát'te na odborný servis.

Neopravujte prístroj sami. Nesprávna oprava zruší záruku.

TECHNICKÉ DÁTA:

Chladiaca kapacita pri BTU: 7000 BTU / hod

Chladiaci výkon vo wattoch: 2050 W

Spotreba energie (chladenie) vo wattoch: 780 W

Hladina hluku: <= 65 dB

Prietok vzduchu: 300 m3 / hod

Energetická trieda: A

Sušiaca kapacita: 17 litrov / 24 hodín

Časovač: 24 hodín

Hmotnost' chladiva R290: maximálne 165 gramov

Pozor, nebezpečenstvo požiaru.

NEPrepichujte ani nespal'ujte.

Majte na pamäti, že chladivo nemusí obsahovat' zápach.

Starostlivost' o životné prostredie. Kartónový obal odovzdajte do zberných surovín. Polyetylénové vrecká (PE) vyhoďte do kontajnera na plast. Opotrebený spotrebič odovzdajte na príslušný zberný dvor, nebezpečné látky spotrebiča môžu predstavovať riziko pre životné prostredie. Elektrospotrebič odstráňte tak, aby nedochádzalo j jeho dálšiemu použitiu. Ak sa v spotrebiči nachádzajú batérie, vyberte ich a odovzdajte ich na zberné miesto osobitne. Spotrebič nevyhadzujte do kontajnera na komunálny odpad!
