NÁVOD K OBSLUZE CR 7910 CAMRY

Ventilaatori režiim -

- Vajutage nuppu B, et valida ventilaatori režiim, ventilaatori režiimi kontrolltuli "L" süttib.

- Vajutage jahutusrežiimile nuppu "B".

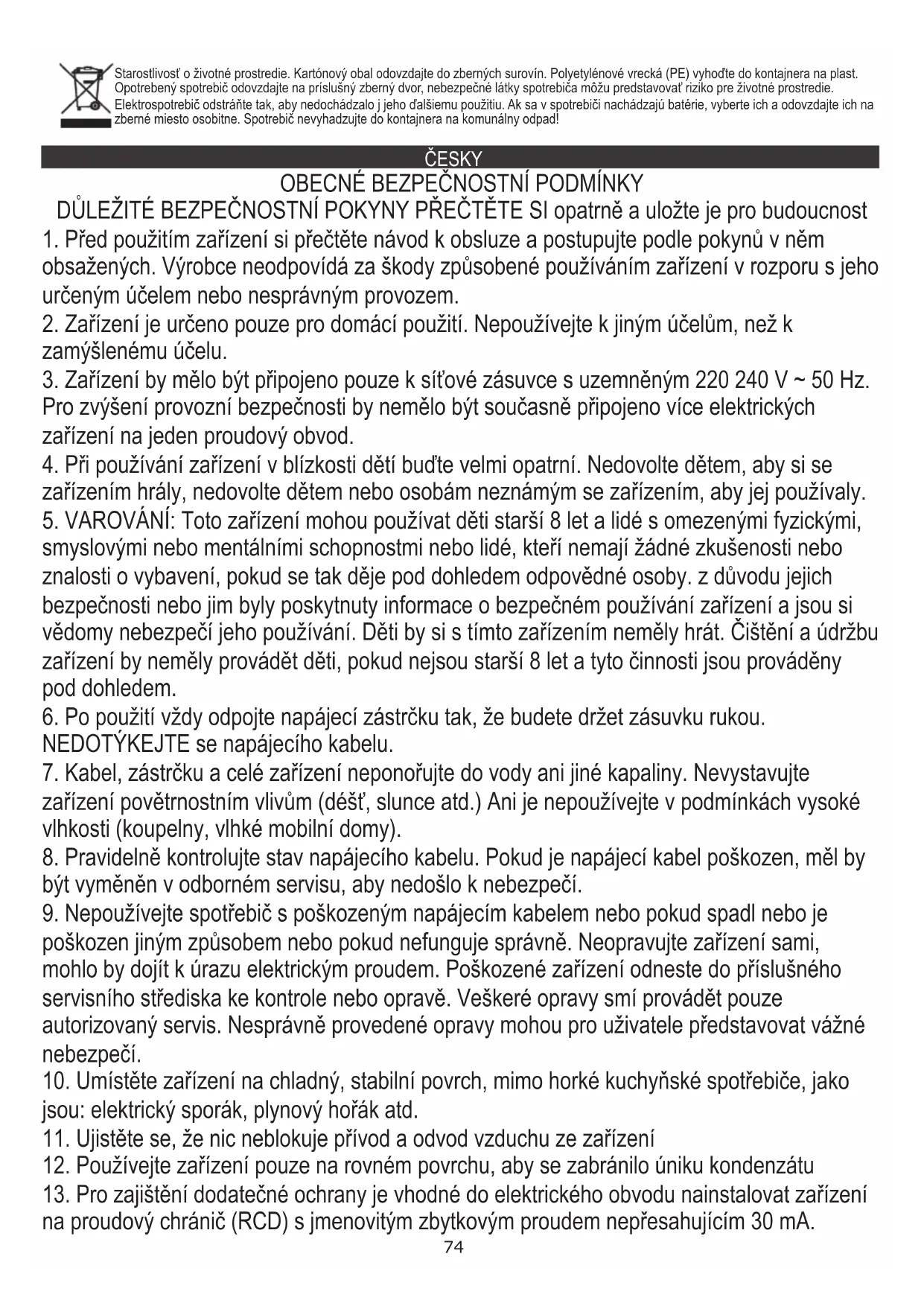

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY PŘEČTĚTE SI opatrně a uložte je pro budoucnost

1. Před použitím zařízení si přečtěte návod k obsluze a postupujte podle pokynů v něm obsažených. Výrobce neodpovídá za škody způsobené používáním zařízení v rozporu s jeho určeným účelem nebo nesprávným provozem.
2. Zařízení je určeno pouze pro domácí použití. Nepoužívejte k jiným účelům, než k zamýšlenému účelu.
3. Zařízení by mělo být připojeno pouze k síťové zásuvce s uzemněným 220 240 V \~ 50 Hz. Pro zvýšení provozní bezpečnosti by nemělo být současně připojeno více elektrických zařízení na jeden proudový obvod.
4. Při používání zařízení v blízkosti dětí bud’te velmi opatrní. Nedovolte dětem, aby si se zařízením hrály, nedovolte dětem nebo osobám neznámým se zařízením, aby jej používaly.
5. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a lidé s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo lidé, kteří nemají žádné zkušenosti nebo znalosti o vybavení, pokud se tak děje pod dohledem odpovědné osoby. z důvodu jejich bezpečnosti nebo jim byly poskytnuty informace o bezpečném používání zařízení a jsou si vědomy nebezpečí jeho používání. Děti by si s tímto zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti jsou prováděny pod dohledem.
6. Po použití vždy odpojte napájecí zástrčku tak, že budete držet zásuvku rukou. NEDOTÝKEJTE se napájecího kabelu.
7. Kabel, zástrčku a celé zařízení neponořujte do vody ani jiné kapaliny. Nevystavujte zařízení povětrnostním vlivům (déšť, slunce atd.) Ani je nepoužívejte v podmínkách vysoké vlhkosti (koupelny, vlhké mobilní domy).
8. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl by být vyměněn v odborném servisu, aby nedošlo k nebezpečí.
9. Nepoužívejte spotřebič s poškozeným napájecím kabelem nebo pokud spadl nebo je poškozen jiným způsobem nebo pokud nefunguje správně. Neopravujte zařízení sami, mohlo by dojít k úrazu elektrickým proudem. Poškozené zařízení odneste do příslušného servisního střediska ke kontrole nebo opravě. Veškeré opravy smí provádět pouze autorizovaný servis. Nesprávně provedené opravy mohou pro uživatele představovat vážné nebezpečí.
10. Umístěte zařízení na chladný, stabilní povrch, mimo horké kuchyňské spotřebiče, jako jsou: elektrický sporák, plynový hořák atd.
11. Ujistěte se, že nic neblokuje přívod a odvod vzduchu ze zařízení
12. Používejte zařízení pouze na rovném povrchu, aby se zabránilo úniku kondenzátu
13. Pro zajištění dodatečné ochrany je vhodné do elektrického obvodu nainstalovat zařízení na proudový chránič (RCD) s jmenovitým zbytkovým proudem nepřesahujícím 30 mA.

Požádejte o to elektrikáře.

1. Pravidelně čistěte vzduchový filtr. Četnost čištění závisí na čistotě vzduchu.

2. Po vypnutí zařízení vyčkejte alespoň 5 minut, než jej znovu zapnete.

3. Nepoužívejte zařízení na slunných místech. Když se zařízení přehřeje, zapne se ochrana proti přehřátí.

4. Pro zajištění účinného chlazení by měla být mezi bočními stěnami zařízení a stěnou nebo nábytkem nebo závěsy dodržena vzdálenost nejméně 50 cm.

5. Vzhledem k omezenému výkonu zařízení, pokud je rozdíl mezi cílovou teplotou a okolní teplotou příliš velký, nemusí být cílové teploty dosaženo.

6. Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění při používání klimatizace, dodržujte následující základní opatření:

a) Připojte k uzemněné zásuvce pomocí 3 pinů.

b) Neodstraňujte uzemňovací kolík.

c) Nepoužívejte adaptér.

d) Nepoužívejte prodlužovací kabel.

e) Před údržbou odpojte klimatizaci.

f) K přemist'ování a instalaci klimatizace použijte dvě nebo více osob.

1. Nepoužívejte prostředky, které urychlují proces odmrazování nebo čištění, než ty, které doporučuje výrobce.

2. Zařízení by mělo být skladováno v místnosti bez stálých provozních zdrojů zapálení, například: otevřený oheň, plynové spotřebiče nebo elektrické ohřívače.

Popis zařízení - Obrázek A

1. Ovládací panel 2. Výstup studeného vzduchu

2. Dálkový ovladač (obrázek E) 4. Transportní rukojeť

3. Přívody vzduchu s filtrem sítě 6. Potrubí pro odvod vzduchu

4. Výfukový konektor 8. Vypouštěcí otvor s gumovým uzávěrem

5. Adaptér pro výfuk okna 10. Konektor potrubí pro odvod vzduchu

Popis ovládacího panelu - obrázek D.

A. Tlačítko napájení B. Tlačítko režimu

C. Tlačítko pro snížení teploty v režimu chlazení D. Tlačítko pro zvýšení teploty v režimu chlazení

E. Tlačítka režimu spánku F. Tlačítko rychlosti ventilátoru

G. Tlačítko časovače H. Obrazovka LED

I. Tlačitko oscilace vzduchu J. Kontrolka režimu chlazení

K. Kontrolka režimu odvlhčování L. Kontrolka režimu ventilátoru

M. WF - kontrolka úplného naplnění vodou N. Kontrolka režimu spánku

O. Kontrolky rychlého a pomalého ovládání rychlosti ventilátoru P. Kontrolka časovače

R. Kontrolka oscilace vzduchu

Dálkový ovladač - obrázek E

A. Tlačítko napájení B. Tlačítko režimu

C. Tlačítko pro snížení teploty 16-31 ° C D. Tlačítko pro zvýšení teploty 16-31 ° C

E. Tlačítko režimu spánku F. Tlačítko rychlosti ventilátoru

G. Tlačítko časovače H. Funkční tlačítko Swing

Provoz ovládacího panelu - obrázek D

Stisknutím tlačítka „A“ zapnete a vypnete stroj, bzučák jednou zazní signál.

Režim chlazení -

Po zapnutí stroje je výchozí hodnota režim chlazení s 22 °C a nízkou rychlostí ventilátoru.

- Stisknutím tlačítka „B“ vyberte režim chlazení mezi režimem chlazení → režim ventilátoru → režim odvlhčování. Kontrolka režimu chlazení J se rozsvítí.

- Stisknutím tlačítka „C“ nebo „D“ upravte požadovanou teplotu od 16 31 do 31 °C), tlačítka nejsou k dispozici v režimu ventilátoru nebo odvlhčování.

Režim ventilátoru -

• Stisknutím tlačítka „B“ vyberte režim ventilátoru, kontrolka režimu ventilátoru „L“ se rozsvítí.
• Stisknutím tlačítka „F“ vyberte vysokou nebo nízkou rychlost, rozsvítí se zvolená kontrolka rychlosti „O“.
• Během provozu ventilátoru nelze nastavit teplotu a spací funkce.

Režim časovače -

• Když zařízení nefunguje, stiskněte tlačítko „G“, LCD obrazovka bliká, opakovaným stisknutím tlačítka „G“ nastavíte čas, kdy zařízení začne pracovat a kolik hodin by mělo fungovat. Displej LCD přestane blikat a kontrolka časovače „P“ se rozsvítí.
• Když zařízení pracuje, stiskněte tlačítko „G“, LCD obrazovka bliká, opakovaným stisknutím tlačítka „G“ nastavíte čas, kdy se zařízení vypne a kolik hodin by mělo fungovat, než se vypne. Displej LCD přestane blikat a kontrolka časovače „P“ se rozsvítí. Jedná se o funkci odloženého startu.

Odvlhčovací režim -

• Stisknutím tlačítka „B“ vyberte režim odvlhčování, kontrolka režimu odvlhčování „K“ se rozsvítí.
• V režimu odvlhčování nelze nastavit funkci spánku a rychlost ventilátoru je nízká.

Režim spánku -

• Stiskněte tlačítko „B“ do režimu chlazení.
• Stisknutím tlačítka „E“ vstoupíte do režimu spánku, výchozí hodnota rychlosti ventilátoru je nízká.
• Kontrolka režimu spánku „N“ se rozsvítí.
• Režim spánku je automaticky naprogramován. Po první hodině provozu se teplota zvýší o 1 °C, po druhé hodině provozu se teplota zvýší o další 1 °C a zůstane na stejné úrovni.

Režim spánku není k dispozici v režimech odvlhčování a ventilátoru. Když zařízení sdělí, že je plné vody - kontrolka „M“ bliká, pak bude pohotovostní režim, konverze režimu a režim spánku zrušen.

Oscilace vzduchu - Swing -

Stiskněte tlačítko „I“, po zapnutí zařízení se rozsvítí kontrolka funkce otáčení „R“, žaluzie se bude neustále otáčet doleva a doprava; dalším stiskem tlačítka se pohyb zastaví a žaluzie zůstane v této poloze.

Provoz dálkového ovladače - obrázek E

Dálkový ovladač prénáší signály do systému.

Tlačítko „A“ - spotřebič se spustí, když je pod napětím, nebo se zastaví, když je v provozu, pokud stisknete toto tlačítko.

Tlačítko "B" - stiskem zvolíte provozní režim: chladný režim → suchý režim → režim ventilátoru.

Tlačitko "C" / "D" - stiskem nastavíte požadovanou pokojovou teplotu při zapnutí režimu chlazení.

Tlačítko "E" - stiskem nastavíte nebo zrušíte režim spánku.

Tlačítko "F" - stisknutím tohoto tlačítka zvolíte sekvenční rychlost ventilátoru: nízká / vysoká rychlost větru.

Tlačítko „G“ - opakovaným stisknutím nastavíte dobu provozu od 1 do 24 hodin.

Tlačítko „H“ - stiskem nastavíte nebo zrušíte funkci oscilace proudění vzduchu.

OCHRANNÉ ZAŘÍZENÍ

Ochrana kompresoru: O tři minuty později po zapnutí / restartu se spustí kompresor.

POKYNY PRO ODSTRAŇOVÁNÍ:

Toto zařízení je vybaveno systémem automatického odpařování vody. Cyklus kondenzované vody ochlazuje kondenzátor, což nejen zlepší účinnost chlazení, ale také šetří energii.

1. Pokud je vnitřní nádrž na vodu plná, na obrazovce bude blikat kontrolka „M“, zařízení přejde do pohotovostního režimu, bzučák křičí, kompresor se zastaví a všechna tlačítka jsou neplatná, dokud se zařízení po odtoku vody neobnoví jako normální.

2. Vytáhněte zástrčku pro vypuštění vody a vypněte zařízení.

3. Odstraňte pryžový uzávěr z vypouštěcího otvoru (8) - obrázek F1. Vypust'te vodu do ploché nádoby (není součástí sady) nebo potrubím (není součástí sady) - obrázek F2. Zavřete gumovou krytku (8).
4. Restartujte zařízení, stroj bude běžet normálně.

ČIŠTĚNÍ A ÚDRŽBA

Čištění: Před čištěním a údržbou zařízení vypněte a vytáhněte zástrčku ze zásuvky.

a) Čištění krytu

Vyčistěte povrch přístroje vlhkým měkkým hadříkem. Nepoužívejte chemikálie, jako je benzen, alkohol, benzín, jinak dojde k poškození povrchu zařízení nebo poškození celého zařízení.

b) Čištění sít'ových filtrů

Pokud je filtr ucpaný prachem, pak se účinnost zařízení sníží. Ujistěte se, že filtr čistíte jednou za dva týdny.

- Vyjměte horní a dolní rám filtrů po jejich vyjmutí ze zadní strany zařízení - obrázek G.

- Vložte filtr do teplé vody s neutrálním čisticím prostředkem (asi 40 °C / 104 °F) a po opláchnutí jej ve stínu vysušte.

ÚLOŽNÝ PROSTOR

Pokud zařízení nebude dlouho používáno, proved'te následující:

1. Vytáhněte vypouštěcí zátku (8), aby vytékala voda.
2. Nechte zařízení běžet v režimu ventilátoru po dobu 2 hodin, aby vyschlo vnitřní zařízení.
3. Vypněte zařízení a vytáhněte zástrčku.
4. Vyčistěte a vysušte filtry a znovu je nainstalujte.
5. Vytáhněte výfukové potrubí pro bezpečné uložení.
6. Vložte stroj do plastového sáčku a položte jej na suché místo.
7. Vyjměte baterie z dálkového ovladače a řádně je uschovejte.

ŘEŠENÍ PROBLÉMŮ

Problém I.: Klimatizace nefunguje.

Důvod 1: Není elektřina. Takže ji po připojení k elektrické zásuvce zapněte.

Důvod 2: Kontrolka plné vody zobrazuje „WF“. Takže vypust’te vodu.

Problém II.: Zařízení se automaticky restartuje často.

Důvod 1: Přímé sluneční světlo. Takže nakreslil závěsy.

Důvod 2: Dveře a okna jsou otevřená, v místnosti je mnoho zdrojů tepla. Zavřete tedy dveře a okna, odstraňte zdroje tepla.

Důvod 3: Filtry jsou příliš špinavé. Vyčistěte nebo vyměňte filtry.

Důvod 4: Přívod vzduchu nebo přívod vzduchu je blokován. Odstraňte zablokování.

Problém III.: Velký hluk

Důvod: Zařízení není umístěno na rovném povrchu. Umístěte zařízení na rovné a tvrdé místo, aby se snížil hluk.

Problém IV.: Kompresor nefunguje.

Důvod: Je zapnuta ochrana zpoždění kompresoru. Počkejte 3 minuty, až se teplota sníží, a poté stroj restartujte.

Poznámka: Pokud dojde k neobvyklým situacím, vypněte stroj a vytáhněte zástrčku a poté kontaktujte odborný servis.

Neopravujte zařízení sami. Neodborná oprava zruší záruku.

TECHNICKÁ DATA:

Chladicí kapacita na BTU: 7000 BTU / hod

Chladicí výkon ve wattech: 2050 W

Spotřeba energie (chlazení) ve wattech: 780 W

Hlučnost: <= 65 dB

Průtok vzduchu: 300 m3 / hod

Energetická třída: A

Sušicí kapacita: 17 litrů / 24 hodin

Časovač: 24 hodin

Hmotnost chladicího média R290: maximálně 165 gramů ^77

Pozor, nebezpečí požáru.

NEPROPOUŠTĚTE ani nespalujte.

Uvědomte si, že chladivo nemusí obsahovat zápach.
