MANUAL DE USUARIO CR 7910 CAMRY

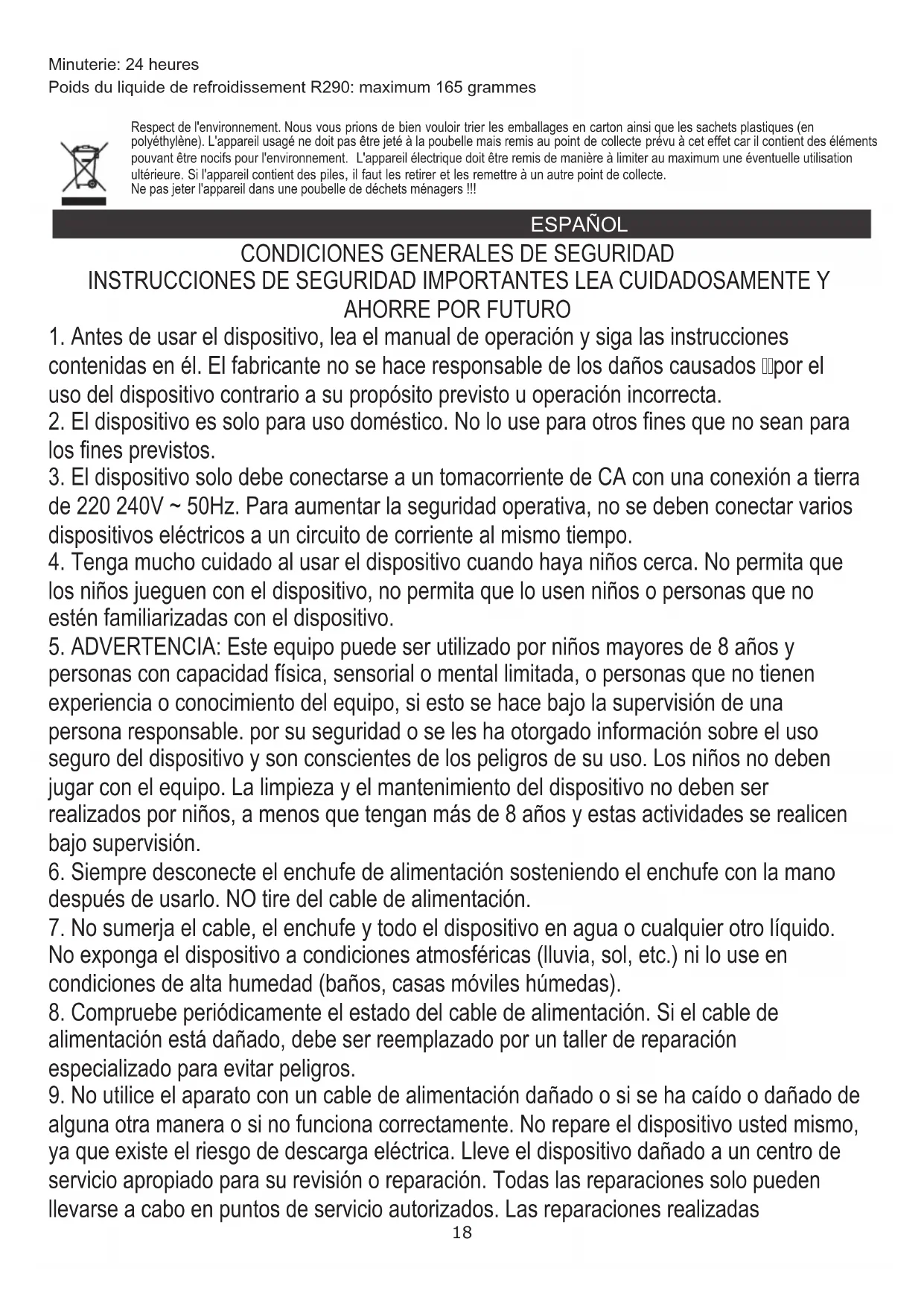

1. Antes de usar el dispositivo, lea el manual de operación y siga las instrucciones

contenidas en él. El fabricante no se hace responsable de los daños causados por el uso del dispositivo contrario a su propósito previsto u operación incorrecta.

2. El dispositivo es solo para uso doméstico. No lo use para otros fines que no sean para

los fines previstos.

3. El dispositivo solo debe conectarse a un tomacorriente de CA con una conexión a tierra

de 220 240V ~ 50Hz. Para aumentar la seguridad operativa, no se deben conectar varios dispositivos eléctricos a un circuito de corriente al mismo tiempo.

4. Tenga mucho cuidado al usar el dispositivo cuando haya niños cerca. No permita que

los niños jueguen con el dispositivo, no permita que lo usen niños o personas que no estén familiarizadas con el dispositivo.

5. ADVERTENCIA: Este equipo puede ser utilizado por niños mayores de 8 años y

personas con capacidad física, sensorial o mental limitada, o personas que no tienen experiencia o conocimiento del equipo, si esto se hace bajo la supervisión de una persona responsable. por su seguridad o se les ha otorgado información sobre el uso seguro del dispositivo y son conscientes de los peligros de su uso. Los niños no deben jugar con el equipo. La limpieza y el mantenimiento del dispositivo no deben ser realizados por niños, a menos que tengan más de 8 años y estas actividades se realicen bajo supervisión.

6. Siempre desconecte el enchufe de alimentación sosteniendo el enchufe con la mano

después de usarlo. NO tire del cable de alimentación.

7. No sumerja el cable, el enchufe y todo el dispositivo en agua o cualquier otro líquido.

No exponga el dispositivo a condiciones atmosféricas (lluvia, sol, etc.) ni lo use en condiciones de alta humedad (baños, casas móviles húmedas).

8. Compruebe periódicamente el estado del cable de alimentación. Si el cable de

alimentación está dañado, debe ser reemplazado por un taller de reparación especializado para evitar peligros.

9. No utilice el aparato con un cable de alimentación dañado o si se ha caído o dañado de

alguna otra manera o si no funciona correctamente. No repare el dispositivo usted mismo, ya que existe el riesgo de descarga eléctrica. Lleve el dispositivo dañado a un centro de servicio apropiado para su revisión o reparación. Todas las reparaciones solo pueden llevarse a cabo en puntos de servicio autorizados. Las reparaciones realizadas 18incorrectamente pueden causar serios peligros para el usuario.

10. Coloque el dispositivo sobre una superficie fresca y estable, lejos de

electrodomésticos de cocina calientes como: estufa eléctrica, quemador de gas, etc.

11. Asegúrese de que nada bloquee la entrada y salida de aire del dispositivo

12. Use el dispositivo solo en una superficie nivelada para evitar que se derrame la

13. Para proporcionar protección adicional, es aconsejable instalar un dispositivo de

corriente residual (RCD) en el circuito eléctrico con una corriente residual nominal que no exceda los 30 mA. Pregúntele a un electricista por esto.

14. Limpie el filtro de aire regularmente. La frecuencia de la limpieza depende de la

15. Después de apagar la máquina, espere al menos 5 minutos antes de volver a

16. No utilice el dispositivo en lugares soleados. Cuando el dispositivo se sobrecalienta, la

protección contra sobrecalentamiento encenderá el dispositivo.

17. Para garantizar un enfriamiento efectivo, se debe mantener una distancia de al menos

50 cm entre las paredes laterales del dispositivo y la pared, los muebles o las cortinas.

18. Debido al rendimiento limitado del dispositivo, si la diferencia entre la temperatura

objetivo y la temperatura ambiente es demasiado grande, es posible que no se alcance la temperatura objetivo.

19. Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar el aire

acondicionado, observe las siguientes precauciones básicas: a) Conecte a una toma de corriente con conexión a tierra con 3 pines. b) No quite la punta de conexión a tierra. c) No use el adaptador. d) No use un cable de extensión. e) Desconecte el aire acondicionado antes de dar servicio. f) Use dos o más personas para mover e instalar el aire acondicionado.

20. No utilice agentes que aceleren el proceso de descongelación o limpieza que no sean

los recomendados por el fabricante.

21. El dispositivo debe almacenarse en una habitación sin operar constantemente fuentes

de ignición, por ejemplo: fuego abierto, aparatos de gas o calentadores eléctricos. Descripción del dispositivo - Imagen A

5. Entradas de aire con filtro de red 6. Tubo de escape de aire

7. Conector de escape 8. Orificio de drenaje con tapa de goma

9. Adaptador de escape de la ventana 10. Conector del tubo de escape de aire

Descripción del panel de control - Imagen D. A. Botón de encendido B. Botón de modo C. Botón para bajar la temperatura en modo enfriamiento D. Botón para subir la temperatura en modo 19enfriamiento E. Botones del modelo de suspensión F. Botón de velocidad del ventilador G. Botón del temporizador H. Pantalla LED

I. Botón de oscilación del aire J. Lámpara de control del modo frío

K. Lámpara de control de modo de deshumidificación L. Lámpara de control de modo de ventilador M. WF - lámpara de control de agua completa N. Lámpara de control del modo de reposo O. Las lámparas de control de velocidad del ventilador rápido y lento P. Lámpara de control del temporizador R. Lámpara de control de oscilación de aire. Mando a distancia - Imagen E A. Botón de encendido B. Botón de modo C. Botón para bajar la temperatura 16-31 ° C D. Botón para subir la temperatura 16-31 ° C E. Botón de modo de reposo F. Botón de velocidad del ventilador G. Botón del temporizador H. Botón de función de oscilación Operación del PANEL DE CONTROL - imagen D Presione el botón "A" para encender y apagar la máquina, el timbre reproducirá la señal una vez. Modo de enfriamiento - Después de encender la máquina, el valor predeterminado es el modo de enfriamiento con 22 ℃ y baja velocidad del ventilador. - Presione el botón “B” para seleccionar el modo de enfriamiento entre modo de enfriamiento → modo de ventilador → modo de deshumidificación. La lámpara de control del modo de enfriamiento J se enciende. - Presione el botón “C” o “D” para ajustar la temperatura requerida de 16 ℃ a 31 ℃), los botones no están disponibles en modo ventilador o deshumidificación. Modo de ventilador - - Presione el botón "B" para seleccionar el modo de ventilador, la lámpara de control de modo de ventilador "L" se enciende. - Presione el botón "F" para seleccionar alta velocidad o baja velocidad, la luz de control de velocidad elegida "O" se enciende. - Durante el funcionamiento en modo ventilador, la temperatura y las funciones de reposo no se pueden configurar. Modo temporizador - Cuando el dispositivo no funciona, presione el botón "G", la pantalla LCD parpadea, presione el botón "G" varias veces para configurar la hora en que el dispositivo comenzará a funcionar y cuántas horas debería funcionar. La pantalla LCD deja de parpadear y la lámpara de control del temporizador "P" se enciende. - Cuando el dispositivo está funcionando, presione el botón "G", la pantalla LCD parpadea, presione el botón "G" repetidamente para configurar el tiempo que el dispositivo se apagará y cuántas horas debe funcionar antes de que se apague. La pantalla LCD deja de parpadear y la lámpara de control del temporizador "P" se enciende. Esta es una función de inicio diferido. Modo de deshumidificación - Presione el botón "B" para seleccionar el modo de deshumidificación, la lámpara de control de modo de deshumidificación "K" se enciende. - En el modo de deshumidificación, la función de suspensión no se puede configurar y la velocidad del ventilador es baja. Modo de sueño - - Presione el botón "B" para pasar al modo de enfriamiento. - Presione el botón "E" para ingresar al modo de suspensión, el valor predeterminado de la velocidad del ventilador es bajo. - La lámpara de control de modo de suspensión "N" se enciende.

20- El modo de suspensión se programa automáticamente. Después de la primera hora de operación, la

temperatura aumentará en 1 ℃, después de la segunda hora de operación, la temperatura aumentará en 1 ℃ y luego se mantendrá en el mismo nivel. El modo de suspensión no está disponible en los modos de deshumidificación y ventilador. Cuando el dispositivo comunica que está lleno de agua, la luz indicadora "M" parpadea, luego se cancelará el modo de espera del dispositivo, la conversión de modo y el modo de suspensión. Oscilación de aire - Función de oscilación - Presione el botón "I", después de que el dispositivo se enciende, la lámpara de control de función de oscilación "R" se enciende, la rejilla se moverá continuamente hacia la izquierda y hacia la derecha; Al presionar nuevamente el botón, el movimiento se detendrá y la rejilla permanecerá en esa posición. Operación del CONTROL REMOTO - imagen E El control remoto transmite señales al sistema. Botón "A": el aparato se iniciará cuando esté energizado o se detendrá cuando esté en funcionamiento, si presiona este botón. Botón "B": presiónelo para seleccionar el modo de operación: modo frío → modo seco → modo ventilador. Botón "C" / "D": presione para fijar la temperatura ambiente requerida cuando se activa el modo de enfriamiento. Botón "E": presione para configurar o cancelar el modo de suspensión. Botón "F": presiónelo para seleccionar la velocidad del ventilador en secuencia: velocidad del viento baja / alta. Botón "G": presiónelo repetidamente para configurar el tiempo de operación de 1 a 24 horas. Botón "H": presione para configurar o cancelar la función de oscilación del flujo de aire.

DISPOSITIVOS DE PROTECCIÓN

Protección del compresor: tres minutos después de encender / reiniciar, el compresor comienza a funcionar. INSTRUCCIONES DE DRENAJE: Este dispositivo está equipado con un sistema de evaporación automática de agua. El ciclo del agua condensada enfriará el condensador, lo que no solo mejorará la eficiencia de enfriamiento, sino que también ahorrará energía.

1. Si el tanque de agua interno está lleno, la lámpara de control "M" parpadeará en la pantalla, el dispositivo

entrará en modo de espera, el timbre suena, el compresor se detiene y todos los botones no son válidos hasta que el dispositivo se recupere a la normalidad, después del drenaje del agua.

2. Saque el enchufe para drenar el agua, apague el dispositivo.

3. Retire la tapa de goma del orificio de drenaje (8) - imagen F1. Drene el agua al recipiente plano (no incluido

para configurar) o por tubería (no incluido para configurar) - imagen F2. Cerrar la tapa de goma (8).

4. Reinicie el dispositivo, la máquina funcionará normalmente.

LIMPIEZA Y MANTENIMIENTO

Limpieza: antes de la limpieza y el mantenimiento, apague el dispositivo y desconecte el enchufe. a) Limpieza de viviendas Limpie con la superficie del dispositivo con un paño suave y húmedo. No use productos químicos, como benceno, alcohol, gasolina, de lo contrario, la superficie del dispositivo se dañará o incluso se dañará toda la máquina. b) Limpieza de filtros de red Si el filtro está obstruido con polvo, entonces la efectividad del dispositivo se reduce, asegúrese de limpiar el filtro una vez cada dos semanas. - Limpie el marco de los filtros superior e inferior después de quitarlos de la parte posterior del dispositivo - imagen G. - Coloque el filtro en agua tibia con detergente neutro (aproximadamente 40 ℃ / 104 ℉) y séquelo a la sombra después de enjuagarlo. ALMACENAMIENTO Si el dispositivo no se utilizará durante mucho tiempo, haga lo siguiente:

1. Tire del tapón de drenaje (8) para que salga el agua.

212. Deje que el dispositivo funcione en modo ventilador durante 2 horas para secar el dispositivo interno.

3. Apague el dispositivo y saque el enchufe.

4. Limpie y seque los filtros, luego vuelva a instalarlos.

5. Saque el tubo de escape para mantenerlo seguro.

6. Coloque la máquina en una bolsa de plástico y colóquela en un lugar seco.

7. Retire las baterías del control remoto y guárdelas adecuadamente.

SOLUCIÓN DE PROBLEMAS

Problema I .: El aire acondicionado no funciona. Razón 1: no hay electricidad. Entonces, enciéndalo después de conectarlo a un enchufe con electricidad. Motivo 2: la lámpara de control de agua completa muestra "WF". Entonces, descarga el agua. Problema II .: el dispositivo se reinicia automáticamente con frecuencia. Motivo1: luz solar directa. Entonces, corren las cortinas. Razón 2: las puertas y ventanas están abiertas, muchas fuentes de calor en la habitación. Por lo tanto, cierre la puerta y las ventanas, retire las fuentes de calor. Motivo 3: los filtros están demasiado sucios. Entonces, limpie o reemplace los filtros. Razón 4: La entrada o salida de aire está bloqueada. Entonces, elimine el bloqueo. Problema III .: gran ruido Motivo: el dispositivo no se coloca sobre una superficie plana. Por lo tanto, coloque el dispositivo en un lugar plano y duro para reducir el ruido. Problema IV .: el compresor no funciona. Motivo: la protección de retardo de tiempo del compresor se activa. Por lo tanto, espere 3 minutos hasta que baje la temperatura y luego reinicie la máquina. Nota: cuando ocurran situaciones anormales, apague la máquina y desconecte el enchufe, luego póngase en contacto con un servicio profesional para obtener ayuda. No repare el dispositivo usted mismo. La reparación no calificada anulará la garantía. DATOS TÉCNICOS: Capacidad de enfriamiento a BTU: 7000 BTU / hora Capacidad de enfriamiento en vatios: 2050W Consumo de energía (enfriamiento) en vatios: 780 W Nivel de ruido: <= 65dB Flujo de aire: 300 m3 / hora Clase energética: A Capacidad de secado: 17 litros / 24 horas. Temporizador: 24 horas. Peso del refrigerante R290: máximo 165 gramos Preocupación por el medio ambiente. Por favor, lleva las cajas de cartón a un sitio de reciclaje. Las bolsas de polietileno se deben tirar al cubo de la basura amarillo (para envases). El equipo gastado debe ser entregado en el punto de almacenamiento adecuado, porque las piezas que constituyen el equipo pueden suponer un peligro para el medio ambiente. Debes entregar el equipo Hay que devolver el equipo eléctrico con el fin de evitar su reutilización. Si en el equipo se encuentran pilas, hay que sacarlas y entregar por separado, en un punto de almacenamiento adecuado. No tires el equipo al contenedor para residuos urbanos!! Precaución, riesgo de incendio. NO perforar ni quemar. Tenga en cuenta que el refrigerante puede no contener olor. PORTUGUÊS

4. Reinicie o dispositivo, a máquina funcionará normalmente.
